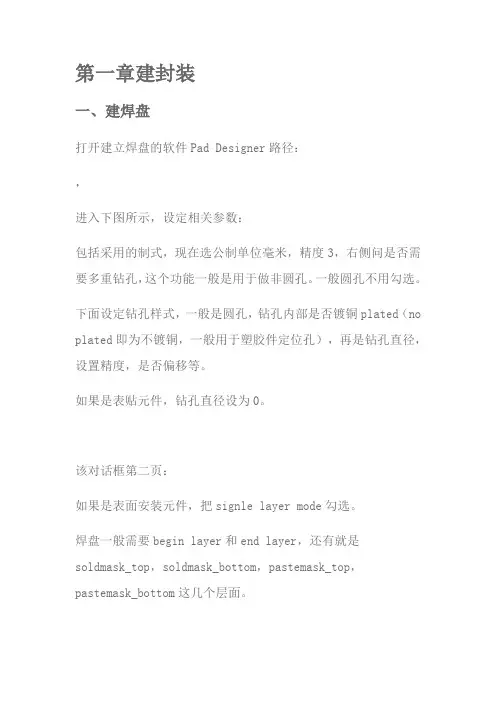

第一章建封装一、建焊盘打开建立焊盘的软件Pad Designer路径：，进入下图所示，设定相关参数：包括采用的制式，现在选公制单位毫米，精度3，右侧问是否需要多重钻孔，这个功能一般是用于做非圆孔。
一般圆孔不用勾选。
下面设定钻孔样式，一般是圆孔，钻孔内部是否镀铜plated（no plated即为不镀铜，一般用于塑胶件定位孔），再是钻孔直径，设置精度，是否偏移等。
如果是表贴元件，钻孔直径设为0。
该对话框第二页：如果是表面安装元件，把signle layer mode勾选。
焊盘一般需要begin layer和end layer，还有就是soldmask_top，soldmask_bottom，pastemask_top，pastemask_bottom这几个层面。
对表面安装元件来说，只需要begin layer，soldermask_top以及pastemask_top就可以了。
鼠标左键点击begin layer，会发现最下面三个对话框被刷新，在下面填入需要的值：从左到右：规则焊盘，热焊盘，反焊盘。
l 规则焊盘下面需要填入焊盘形状，长宽，是否有偏移。
l 热焊盘，要求选择焊盘类型，尺寸等；l 反焊盘，作用是设定焊盘与周边间距，一般比规则焊盘略大6-10mil。
鼠标点击soldermask_top，下面对话框刷新出该选项。
按照需要填入数据。
Pastemask_top同样处理。
右边上角还有视图角度选择，Xsection为水平视图，TOP为从上往下看。
二、建元件现在已建一个sop_8_test的器件为例。
打开Package Designer，进入对话界面，新建文件，输入名称sop_8_test（就是该器件的封装名称），选择保存路径，ok。
此处有两种方式建立封装，一种是自主方式，一种是向导方式。
一般而言，采用自主方式比较自由，而且可以建一些比较奇怪的结构尺寸。
点击ok进入建立界面，这时需要设置网格，以及工作面大小以及坐标原点：设定尺寸制式，幅面大小，坐标原点。
26、非电气引脚零件的制作1、建圆形钻孔：（1）、parameter：没有电器属性（non-plated）（2）、layer：只需要设置顶层和底层的regular pad，中间层以及阻焊层和加焊层都是null。
注意：regular pad要比drill hole大一点27、Allegro建立电路板板框步骤：1、设置绘图区参数，包括单位，大小。
2、定义outline区域3、定义route keepin区域（可使用Z-copy操作）4、定义package keepin区域5、添加定位孔28、Allegro定义层叠结构对于最简单的四层板，只需要添加电源层和底层，步骤如下：1、Setup –> cross-section2、添加层，电源层和地层都要设置为plane，同时还要在电气层之间加入电介质，一般为FR-43、指定电源层和地层都为负片（negtive）4、设置完成可以再Visibility看到多出了两层：GND和POWER5、铺铜（可以放到布局后再做）6、z-copy –> find面板选shape（因为铺铜是shape）–> option面板的copy to class/subclass选择ETCH/GND（注意选择create dynamic shape）完成GND层覆铜7、相同的方法完成POWER层覆铜Allegro生成网表1、重新生成索引编号：tools –> annotate2、DRC检查：tools –> Design Rules Check，查看session log。
3、生成网表：tools –> create netlist，产生的网表会保存到allegro文件夹，可以看一下session log内容。
29、Allegro导入网表1、file –> import –> logic –> design entry CIS（这里有一些选项可以设置导入网表对当前设计的影响）2、选择网表路径，在allegro文件夹。
ALLEGRO基本使用指南一．常用术语和概念PCB（Printed Circuit Board）：印刷电路板，指所有具有互关系的元器件放在一块指定大小、形状、由特殊材料叠加而成、实现一定电路功能的线路板。
Symbol：器件封装Pad：焊盘Etch: 线，用于接各pin点以实现物理电路功能。
Line width ：线宽，连接线的宽度。
Spacing: 线距,连接线与连接线、pin等之间的距离。
Outline: 板边Rats:飞线，指释各pin点间连接关系的虚线。
DRC:PCB板上产生短路及各种不符合约束规则时产生的报错标志。
Shape：铜铂Via：过孔Text ：丝印，也称文字.Top 层：PCB板表面层.Bot 层：PCB板底面层.内层：压合在PCB板内的，用于布线和电源使用。
spacingtopFR4In1FR4 内层FR4二．ALLEGRO 菜单的使用File 菜单：File\new命令：建一个文档，如图2—1-1…进行选择;在在Drawing Name 中输入新文档的保存路径及名称，可点击B B r r o o w w s s e e…Drawing_Type：的下拉栏中选择要新建的文档的格式,主要有以下几种：Board/board（wizard)：新建一个。
brd文档；Module：Package symbol:/Package symbol(wizard）:Mechanical symbol：Format symbol:Shape symbol：Flash symbol:本文只介召.brd 文档的建立,其它各模块暂不说明。
File\open命令:打开一个已经存在的文档。
File\save命令：保存一个文档。
File\save as…命令：将文档以其它名字保存。
注意:ALLEGRO 进行此命令后，当前正在编辑的文档也将随这更名。
Import/export命令:此部份将在后面中会介召。
Viewlog…/File viewer…命令：查看ALLEGRO一些命令运行后产生的错误信息，信息以。
allegro 操作技巧和总结Allegro是一款广泛使用的电子设计自动化软件，主要用于PCB设计。
以下是一些Allegro操作技巧和总结：1. 布局技巧：摆放元件时，可以使用Edit菜单中的move、mirror或rotate命令。
设置各层颜色，例如top层为粉色，bottom层为蓝色，有助于区分正反面。
当大电容和小电容同时对一点滤波时，应将小电容拉出的线连接到器件管脚，以靠近管脚的方式放置小电容。
2. 查看线宽和线长：使用Display菜单中的Element功能，并勾选Cline Segs选项，然后点击连线，即可在弹出的信息框中查看线宽和线长信息。
3. 显示过孔焊盘轮廓：在Setup菜单中选择DesignParameters，然后在Display菜单栏中勾选Display planted holes选项。
4. 使用CRTL键：在执行逐个多选指令如Hilight-Temp Group时，按CRTL键可实现反向选择的功能；执行逐个多选指令如Dehilight-Temp Group时，按CRTL键可实现取消选择的功能。
5. 更新封装：完成封装修改后，在Palce-Update Symbols中选择要更新的封装，并确保勾选Update Symbol Padstacks和Ignore FIXED property选项。
6. 设置约束规则：在Setup-Constrains-Set Standard Values中设置线宽和线间距，间距主要包括pin to pin、line to pin、line to line等。
主要使用spacing rule set和physical rule set。
7. 设置Hilight的显示方式：在Setup-User Preferences-Display中勾选Display_Nohilitefont，则以实线显示Hilight，反之则以虚线显示。
8. 设置Differential Pair属性：先设定对net的Differential Pair property，然后在Constraints System控制面板中选择Spacing Rule Nets栏的Attach Property Nets，并在Allegro窗口Control Panel的Find by Name下选择Property，选取相应Property，再对其套用Spacing Rule即可。
allegro pcb 基本操作：
Allegro PCB基本操作主要包括以下几个方面：
1.打开和保存文件：使用Allegro PCB Designer软件打开已存在的PCB文件或创建一个
新的PCB文件。
在保存文件时，可以选择保存为不同的版本，以避免出现兼容性问题。
2.导入和导出数据：使用Allegro PCB Designer软件可以导入和导出多种格式的数据，
如Gerber、IPC-D-356等。
这些数据可以在不同的软件之间进行转换，以便于数据的共享和交流。
3.绘制和编辑电路板：在Allegro PCB Designer软件中，可以使用各种工具绘制电路板，
如线条、圆形、矩形等。
同时，还可以添加元件、电源、接地等元素。
在编辑电路板时，可以进行移动、复制、删除等操作，以确保电路板的准确性和完整性。
4.调整元件封装：在添加元件到电路板时，需要选择合适的元件封装。
在Allegro PCB
Designer软件中，可以根据实际情况调整元件封装的参数和布局，以确保电路板的可制造性和可靠性。
5.生成报表和文件：在完成电路板的绘制和编辑后，可以生成各种报表和文件，如BOM
表、Gerber文件、IPC-D-356文件等。
这些报表和文件可以用于生产制造、物料采购等环节，以确保生产流程的顺利进行。
allegro操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 启动 Allegro 软件打开 Allegro 软件。
ALLEGRO基本使用指南一．常用术语和概念PCB（Printed Circuit Board）：印刷电路板，指所有具有互关系的元器件放在一块指定大小、形状、由特殊材料叠加而成、实现一定电路功能的线路板。
Symbol:器件封装Pad:焊盘Etch: 线，用于接各pin点以实现物理电路功能。
Line width :线宽，连接线的宽度。
Spacing: 线距，连接线与连接线、pin等之间的距离。
Outline: 板边Rats:飞线，指释各pin点间连接关系的虚线。
DRC:PCB板上产生短路及各种不符合约束规则时产生的报错标志。
Shape:铜铂Via：过孔Text :丝印，也称文字。
Top 层：PCB板表面层。
Bot 层：PCB板底面层。
内层：压合在PCB板内的，用于布线和电源使用。
spacingFR4In1FR4 内层FR4二． ALLEGRO 菜单的使用File 菜单：File\new命令：建一个文档，如图2-1-1B…进行选择；在在Drawing Name 中输入新文档的保存路径及名称，可点击B B r r o o w w s s e e…Drawing_Type：的下拉栏中选择要新建的文档的格式，主要有以下几种： Board/board(wizard):新建一个.brd文档；Module:Package symbol:/Package symbol(wizard):Mechanical symbol:Format symbol:Shape symbol:Flash symbol:本文只介召.brd 文档的建立，其它各模块暂不说明。
File\open命令：打开一个已经存在的文档。
File\save命令: 保存一个文档。
File\save as…命令: 将文档以其它名字保存。
注意：ALLEGRO 进行此命令后，当前正在编辑的文档也将随这更名。
Import/export命令：此部份将在后面中会介召。
allegro 快捷键使用方法快捷键是提高工作效率和操作速度的利器。
在使用 Allegro 这个软件时，掌握一些快捷键可以帮助您更快速地完成操作。
下面是一些Allegro 快捷键的使用方法：1. 新建文件：使用快捷键 Ctrl + N，您可以快速创建一个新的 Allegro 文件。
2. 打开文件：使用快捷键 Ctrl + O，您可以方便地打开一个已经存在的 Allegro 文件。
3. 保存文件：使用快捷键 Ctrl + S，您可以快速保存当前打开的 Allegro 文件。
如果是首次保存，系统会弹出一个对话框来指定文件名和保存路径。
4. 撤销和重做：使用快捷键 Ctrl + Z 来撤销上一步操作，使用快捷键 Ctrl + Y来重做刚才的操作。
5. 复制、剪切和粘贴：使用快捷键 Ctrl + C 来复制选中的元件、线路或区域，使用快捷键 Ctrl + X 来剪切选中的内容，使用快捷键 Ctrl + V 来粘贴剪切板中的内容。
6. 放大和缩小：使用快捷键 Ctrl + "+" 来放大当前选中的区域，使用快捷键Ctrl + "-" 来缩小当前选中的区域。
7. 移动视图：使用快捷键 Ctrl + 方向键（上下左右）来移动视图的位置，可以在放大后方便地查看不同的区域。
8. 快速切换工具：使用数字键1-9 来快速切换Allegro 工具栏上的工具。
例如，按下数字键 1 可以选择选择工具，按下数字键 2 可以选择画线工具。
希望这些快捷键的使用方法能帮助您更高效地使用 Allegro。
掌握这些快捷键可以大幅提高您的工作效率，同时也减少了使用鼠标的操作。
请记住，熟能生巧，多练习才能更好地掌握这些快捷键。
