乐邦电磁炉维修手册

电磁炉保养维修手册一、保养篇为了确保电磁炉的正常运行和延长使用寿命，以下是一些建议的保养方法：1.保持清洁：在使用电磁炉之前和之后，都要进行清洁。

使用中，注意避免食物溢出炉面，可在炉面周围垫上保护垫，以防止汤汁、油渍等液体渗入电磁炉内部。

2.使用适当的炊具：使用适合电磁炉的炊具，如铁锅、不锈钢锅等。

避免使用底部不平整或锈蚀的锅具，以免对电磁炉炉面造成刮擦。

3.避免煮沸干燥：在使用电磁炉的过程中，尽量避免空烧或者使用干烧锅具。

空烧可能会导致电磁炉内部元件过热，损坏电路部件。

4.正确使用控制面板：避免使用力量过大的物体敲击控制面板，以防止面板内部元件损坏。

同时，避免使用过多的水使控制面板下方的电路板受潮。

5.保持散热通畅：电磁炉的散热通风口是其正常运行的重要条件之一，因此应保持散热通风口的通畅，避免将电磁炉靠近墙壁、柜子等物体，以免影响散热效果。

二、常见问题维修篇1.电磁炉无法启动或停止工作可能原因及解决方法：1）检查插座是否正常，保证电源供给稳定。

2）检查电源线是否有断裂或损坏，如有，及时更换。

3）检查电磁炉底部的风扇是否被堵住，需要及时清洁。

4）如果以上未解决问题，建议联系售后服务中心进行维修。

2.电磁炉工作时出现异常声音可能原因及解决方法：1）检查炉面是否有异物，如食物残渣、碎片等，清理干净即可。

2）检查炉面内部是否有松散的零件，如有，需尽快联系售后服务中心维修。

3）如果以上未解决问题，应停止使用电磁炉，并联系专业维修人员进行检查和维修。

3.电磁炉加热不均匀或温度不稳定可能原因及解决方法：1）检查炊具是否与电磁炉底座接触良好，确保接触面平整、清洁。

2）检查电磁炉的传感器是否正常，如有异常，建议联系专业维修中心进行检查和处理。

3）避免在炉面上放置过重或过高的炊具，以免造成温度传感器误判。

4）调整炉面上方的通风口，确保散热效果良好。

4.电磁炉显示屏无法正常显示或显示内容错误可能原因及解决方法：1）检查电磁炉的电源是否正常，是否正常连接插座。

电磁炉安装指南维修手册在现代家庭中，电磁炉已经成为了许多家庭不可或缺的厨房电器之一。

电磁炉的安装与维修是确保其正常运作以及延长使用寿命的重要环节。

本文将为您提供一份电磁炉安装指南维修手册，旨在帮助您正确、安全地安装和维护电磁炉。

第一节：安装1. 选择安装场所选择安装电磁炉的地方应该平整、无磁性金属、无水源且远离易燃物品。

同时应确保空间充足，以便电磁炉散热。

另外，安装位置的电源插座应便于使用，并且符合电磁炉的电源要求。

2. 连接电源首先，将电源线插头插入符合标准的插座中。

然后，按照电磁炉说明书中的指引连接电源线到电磁炉主机上。

一定要确保电源线连接牢固，没有松动或损坏。

3. 安装炉具打开电磁炉，将炉具放置在炉顶上，并确保其与电磁炉的磁力旋钮接触良好。

炉具的直径应该与电磁炉上的标识或炉顶直径匹配，确保炉具与电磁场的匹配度。

第二节：首次使用1. 清洁炉面使用湿布或软毛刷清洁电磁炉的炉面，确保炉面干净无尘。

2. 接通电源插入电源插头并接通电源开关。

3. 设置功率根据需要，选择适合的功率档位。

4. 开始烹饪将需要加热的锅具放置在炉面上，确保与磁力旋钮接触良好。

根据食谱或个人需求，设置适当的温度和时间。

第三节：日常维护1. 常规清洁在使用电磁炉后，等待其冷却后用湿布或专用清洁剂擦拭炉面，确保清洁彻底。

2. 防水措施防止水或其他液体进入电磁炉内部。

如果意外发生，立即切断电源并联系专业人员进行检修。

3. 注意使用温度避免将超过电磁炉额定温度的物品放置在炉面上。

炉面过热可能损坏电磁炉。

4. 防止碰撞避免用重物或锐利物品碰撞电磁炉，以免损坏炉面和内部零件。

第四节：常见故障及解决方法1. 无法启动检查电源线是否插入牢固，确保电源正常供电。

2. 加热不均匀可能是由于炉具与电磁场不匹配，更换合适直径的炉具。

3. 无法调节功率检查炉具是否与磁力旋钮接触良好，确保炉具放置正确。

4. 显示异常关闭电源并重新启动，如果问题仍然存在，请联系售后服务中心寻求专业维修。

电磁炉维修手册一、简介1.1 a电磁炉原理1.2 458系列简介二、原理分析2.1 特殊零件简介LM339集成电路2.1.2 IGBT2.2 电路方框图2.3 主回路原理分析2.4 振荡电路2.5 IGBT鼓励电路2.6 PWM脉宽调控电路2.7 同步电路2.8 加热开关控制2.9 VAC检测电路2.10 电流检测电路2.11 VCE检测电路2.12 浪涌电压监测电路2.13 过零检测2.14 锅底温度监测电路2.15 IGBT温度监测电路2.16 散热系统2.17 主电源2.18辅助电源2.19 报警电路三、故障维修3.1 故障代码表3.2 主板检测标准3.2.1主板检测表3.2.2主板测试不合格对策3.3 故障案例简介1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。

在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。

1.2 458系列筒介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,介面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。

操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。

额定加热功率有700~3000W的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。

200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。

全系列机种均适用于50、60Hz的电压频率。

使用环境温度为-23℃~45℃。

电控功能有锅具超温保护、锅具干烧保护、锅具传感器开/短路保护、2小时不按键(忘记关机) 保护、IGBT 温度限制、IGBT温度过高保护、低温环境工作模式、IGBT测温传感器开/短路保护、上下电压保护、浪涌电压保护、VCE抑制、VCE过高保护、过零检测、小物检测、锅具材质检测。

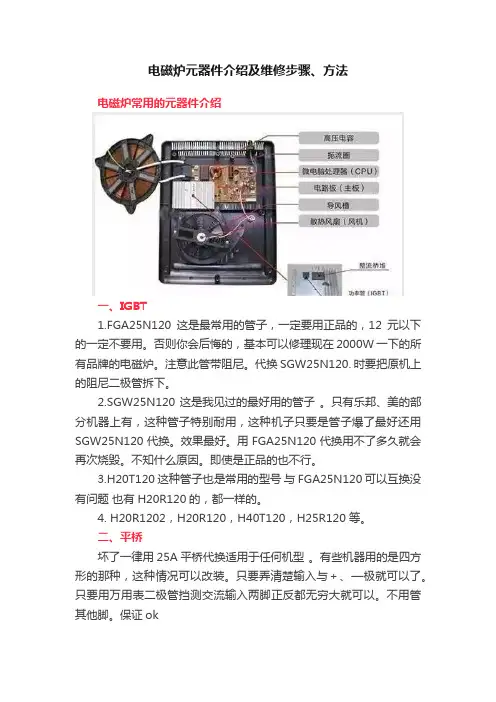

电磁炉元器件介绍及维修步骤、方法电磁炉常用的元器件介绍一、IGBT1.FGA25N120这是最常用的管子，一定要用正品的，12元以下的一定不要用。

否则你会后悔的，基本可以修理现在2000W一下的所有品牌的电磁炉。

注意此管带阻尼。

代换SGW25N120. 时要把原机上的阻尼二极管拆下。

2.SGW25N120这是我见过的最好用的管子。

只有乐邦、美的部分机器上有，这种管子特别耐用，这种机子只要是管子爆了最好还用SGW25N120代换。

效果最好。

用FGA25N120代换用不了多久就会再次烧毁。

不知什么原因。

即使是正品的也不行。

3.H20T120这种管子也是常用的型号与FGA25N120可以互换没有问题也有H20R120的，都一样的。

4. H20R1202，H20R120，H40T120，H25R120 等。

二、平桥坏了一律用25A平桥代换适用于任何机型。

有些机器用的是四方形的那种，这种情况可以改装。

只要弄清楚输入与＋、—极就可以了。

只要用万用表二极管挡测交流输入两脚正反都无穷大就可以。

不用管其他脚。

保证ok三、7805三端稳压模块右边输入。

中间地，左边输出只要测量右边有15——22V左右的电压左边没有，八成是它坏了。

要不就是后级对地短路。

一般是CPU 损坏了。

四、LM339四电压比较器。

电磁炉开机风扇转报警不加热，先清洗电路板并烘干；还不行就把它换掉（四角钱一只)，不要可惜往往能起到事半功倍的效果。

五、大阻值电阻1. 100K 120K.200K.240K.270K.330K.470K.510K. 这几种电阻是同步电阻。

可能引起不检锅的毛病与烧IGBT。

与原阻值相差20K以上必须换掉。

电阻功率是1W.2W 都可以。

2.820K电阻这电阻是电压检测电阻。

阻值变化能引起电磁炉电压高低不同的保护。

3.10欧姆电阻是电源限流保险电阻。

经常遇与V12A. FSD200.THX202.等电源模块一起使用，整机不通电保险没爆先检查它。

乐邦新C15A电磁炉维修手册目录一、电磁炉工作原理及原理方框图…………………………………1页二、乐邦新C15A电磁炉组成结构图……………………………… 2页三、乐邦新C15A电磁炉控制面板示意图………………………… 3页四、电磁炉功能说明…………………………………………………3页I.乐邦新C15A电磁炉功能说明…………………………………3页五、电磁炉维修指南及故障检查流程………………………… 5页I.乐邦新C15A电磁炉常见故障排除………………………… 5页II.乐邦新C15A电磁炉常见故障检查流程........................7页六、乐邦C8A、C15M系列电磁炉相关资料 (9)一、电磁炉工作原理及原理方框图：1、电磁炉工作原理：电磁炉采用电磁感应涡流加热原理进行工作。

它先把220V工频交流电源整流滤波成直流电，再把直流电逆变成高频交变电流，交变电流流过感应线圈产生强大磁场，使铁质锅具因电磁感应而产生涡流生热烹煮食物。

2、电磁炉原理方框图二、乐邦新C15A电磁炉组成结构图：三、乐邦新C15A电磁炉控制面板示意图：四、乐邦新C15A电磁炉功能说明3、功能说明：3.1上电：插上电源，蜂鸣器即鸣响一声（约0.3S），所有LED指示灯不亮，电磁炉处于待机状态。

3.2起动：按“起动键”一次，蜂鸣器鸣响一声（约0.3S），此时内部控制器自动检测电磁炉上有锅与否。

当有锅时，约0.5S后，电磁炉起动加热，火力为最高点，且最高火力LED灯、加热LED灯亮。

当无锅时，则蜂鸣器报警14响（鸣0.3S，停1.7S），加热LED灯每1秒闪烁一次，30秒后再自动处于待机状态，如在报警14响期间放锅，电磁炉将会自动起动。

在加热或保温期间拿开锅，将会按无锅时的状态处理。

3.3火力、温度点控制转换：按“保温”控制键，可在火力控制状态转换为温度点控制，或在温度点控制状态转换为火力控制，不管在何种状态转换，转换后总是上一次火力点或上一次温度点，且对应的火力或温度点LED灯亮。

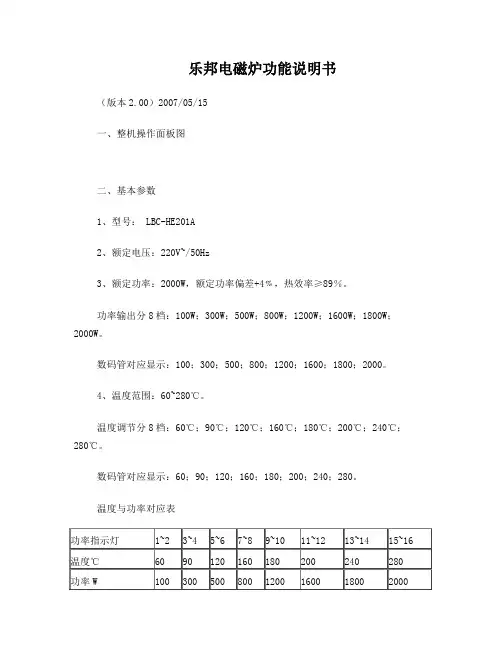

乐邦电磁炉功能说明书（版本2.00）2007/05/15一、整机操作面板图二、基本参数1、型号： LBC-HE201A2、额定电压：220V~/50Hz3、额定功率：2000W，额定功率偏差+4﹪，热效率≥89％。

功率输出分8档：100W；300W；500W；800W；1200W；1600W；1800W；2000W。

数码管对应显示：100；300；500；800；1200；1600；1800；2000。

4、温度范围：60~280℃。

温度调节分8档：60℃；90℃；120℃；160℃；180℃；200℃；240℃；280℃。

数码管对应显示：60；90；120；160；180；200；240；280。

温度与功率对应表5、新开模具：ABS上盖+PP底壳，瓷板采用国产黑晶板。

6、线盘：乐邦新型三环专利线盘。

三、主要功能1、四位数码管显示，8档LED 火力指示，触摸式按键操作。

2、具有8种自动保护功能。

3、具有按键蜂鸣功能，按键蜂鸣0.2秒。

4、具有9小时59分钟定时关机功能。

5、具有9小时59分钟预约开机功能。

6、具有煮粥、煲汤、烧水、爆炒、火锅、暂停、定时、预约功能。

7、宽电压范围使用140-270V～。

四、按键说明1、本机具有“调小-”、“调大+”、“开/关”、“煮粥”、“煲汤”、“烧水”、“爆炒”、“火锅”、“暂停”、“定时/预约”10个按键及11个LED 功能指示灯和2个8位的功率指示排灯（红色）。

2、“开/关”键：用于开机和关机。

电磁炉上电后处于关机状态，在关机状态下按“开/关”键，电磁炉进入待机状态下，此时选择其它功能键有效（定时功能此时不可选），若待机状态维持一分钟后未启动任何功能,蜂鸣器鸣一声后自动关机。

在工作状态或待机状态下按“开/关”键，电磁炉可直接关机。

3、“调小-”、“调大+”调节键：用于功率、温度和时间的调节。

连续按键时间＜3S时，则每按一次，增加或减少一档；连续按键时间＞3S时，自动以0.5秒一档的速度快速增减档位，以松开调节键时的档位为当前档位。

电磁炉维修手册电磁炉故障维修电磁炉维修手册电磁炉故障维修上篇2008年03月03日星期一下午 03:22458系列须然机种较多,且功能复杂,但不同的机种其主控电路原理一样,区别只是零件参数的差异及CPU程序不同而己。

电路的各项测控主要由一块8位4K内存的单片机组成,外围线路简单且零件极少,并设有故障报警功能,故电路可靠性高,维修容易,维修时根据故障报警指示,对应检修相关单元电路,大部分均可轻易解决。

3.2 主板检测标准由于电磁炉工作时,主回路工作在高压、大电流状态中,所以对电路检查时必须将线盘(L1)断开不接,否则极容易在测试时因仪器接入而改变了电路参数造成烧机。

接上线盘试机前,应根据3.2.1<<主板检测表>>对主板各点作测试后,一切符合才进行。

3.2.1主板检测表3.2.2主板测试不合格对策(1) 上电不发出“B”一声----如果按开/关键指示灯亮,则应为蜂鸣器BZ不良, 如果按开/关键仍没任何反应,再测CUP第16脚+5V是否正常,如不正常,按下面第(4)项方法查之,如正常,则测晶振X1频率应为4MHz左右(没测试仪器可换入另一个晶振试),如频率正常,则为IC3 CPU不良。

(2) CN3电压低于305V----如果确认输入电源电压高于AC220V时,CN3测得电压偏低,应为C2开路或容量下降,如果该点无电压,则检查整流桥DB交流输入两端有否AC220V,如有,则检查L2、DB,如没有,则检查互感器CT初级是否开路、电源入端至整流桥入端连线是否有断裂开路现象。

(3) +22V故障----没有+22V时,应先测变压器次级有否电压输出,如没有,测初级有否AC220V输入,如有则为变压器故障, 如果变压器次级有电压输出,再测C34有否电压,如没有,则检查C34是否短路、D7~D10是否不良、Q4和ZD1这两零件是否都击穿, 如果C34有电压,而Q4很热,则为+22V负载短路,应查C36、IC2及IGBT 推动电路,如果Q4不是很热,则应为Q4或R7开路、ZD1或C35短路。

电磁炉维修注意事项手册电磁炉作为一种现代化的厨房电器，在我们的日常生活中起着重要的作用。

然而，由于使用不当或长时间使用导致的故障难免会出现。

为了帮助大家更好地维护和修理电磁炉，本手册汇集了一些电磁炉维修的注意事项和常见问题的解决方法。

通过遵守以下指南，您可以更好地保护您的电磁炉并延长其使用寿命。

一、维修前的准备在进行电磁炉的维修之前，首先请确保您已经了解了电磁炉的使用说明书，并清楚掌握其内部结构和工作原理。

同时，为了确保安全，请务必按照以下步骤操作：1. 断电：在进行电磁炉维修之前，务必先切断电源，确保电磁炉不会意外启动。

2. 等待冷却：电磁炉工作时会产生高温，为了避免烫伤，请在进行维修之前确保电磁炉已经完全冷却。

3. 防止触电：当您需要接触电磁炉内部零部件时，请务必将双手干燥，避免直接接触裸露的电线或元件，以免触电风险。

二、常见问题及解决方法1. 电磁炉无法工作如果您的电磁炉无法正常工作，可能是以下原因所导致：- 电源故障：请检查电源插头是否插紧，电源线是否有损坏。

- 电磁炉面板故障：检查电磁炉的控制面板是否正常显示，如无显示或显示内容不正常，可能需要更换控制面板。

- 保险丝烧断：检查电磁炉的保险丝是否烧断，如是，请更换保险丝后再进行使用。

- 散热器故障：如果电磁炉的散热器出现故障，可能会导致电磁炉无法正常工作。

此时需要更换散热器。

2. 温度调节错误当您发现电磁炉在工作过程中无法正确调节温度时，可能是以下原因：- 传感器故障：电磁炉的温度传感器可能出现故障，导致无法准确检测温度。

此时需要更换传感器。

- 控制模块问题：电磁炉的控制模块可能出现故障，导致温度调节错误。

此时需要更换控制模块。

3. 电磁炉不加热如果您的电磁炉无法加热，可能是以下原因：- 热电管故障：电磁炉的热电管可能出现故障，导致无法加热。

此时需要更换热电管。

- 热敏电阻故障：电磁炉的热敏电阻可能出现故障，导致无法检测到锅具。

此时需要更换热敏电阻。
