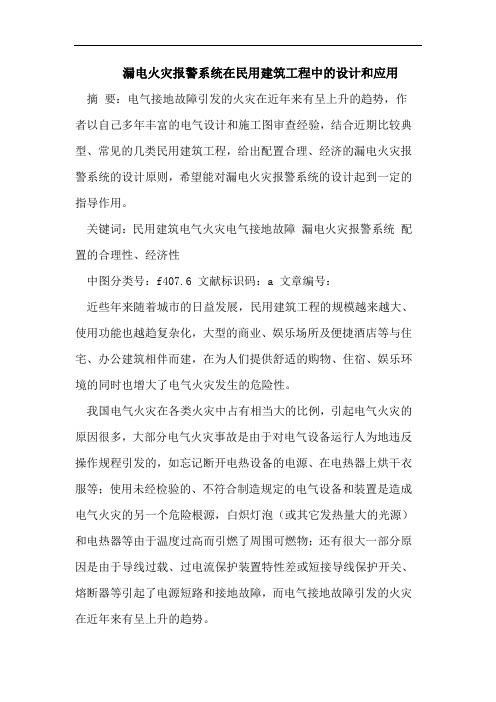

漏电火灾报警系统在民用建筑工程中的设计和应用摘要：电气接地故障引发的火灾在近年来有呈上升的趋势，作者以自己多年丰富的电气设计和施工图审查经验，结合近期比较典型、常见的几类民用建筑工程，给出配置合理、经济的漏电火灾报警系统的设计原则，希望能对漏电火灾报警系统的设计起到一定的指导作用。
关键词：民用建筑电气火灾电气接地故障漏电火灾报警系统配置的合理性、经济性中图分类号：f407.6 文献标识码：a 文章编号：近些年来随着城市的日益发展，民用建筑工程的规模越来越大、使用功能也越趋复杂化，大型的商业、娱乐场所及便捷酒店等与住宅、办公建筑相伴而建，在为人们提供舒适的购物、住宿、娱乐环境的同时也增大了电气火灾发生的危险性。
我国电气火灾在各类火灾中占有相当大的比例，引起电气火灾的原因很多，大部分电气火灾事故是由于对电气设备运行人为地违反操作规程引发的，如忘记断开电热设备的电源、在电热器上烘干衣服等；使用未经检验的、不符合制造规定的电气设备和装置是造成电气火灾的另一个危险根源，白炽灯泡（或其它发热量大的光源）和电热器等由于温度过高而引燃了周围可燃物；还有很大一部分原因是由于导线过载、过电流保护装置特性差或短接导线保护开关、熔断器等引起了电源短路和接地故障，而电气接地故障引发的火灾在近年来有呈上升的趋势。
电气接地故障中电弧性对地短路是引发电气火灾的重要原因。
电弧性对地短路具有很大的阻抗和电压降，它限制了故障电流，使设置的过电流保护器不能动作或不能及时动作来切断电源，而几百毫安的漏电弧产生的局部高温可达2000℃以上，足以引燃周围的可燃物，就会产生明火从而引起火灾。
上述足以可见如不对系统的漏电进行监测和防控，那么人们的人身安全就存在一定的安全隐患。
现阶段针对减少电气接地故障采取的最有效、可行的措施就是设置“漏电火灾报警系统”，其作为一种新生的先进保护措施已经得到了消防部门、施工图审查中心和消防工程设计工人员的重视，作为一种预报警系统，其优于火灾自动报警系统及消防联动系统之处是可以提前报警并采取应急手段，将用户的损失尽量减少到最低限度，因此在工程设计中应根据工程的不同使用性质、严格按照规范要求设置“漏电火灾报警系统”。
漏电电气火灾报警监控系统设计方案一、引言漏电电气火灾是一种常见且危险的火灾类型，对人身安全、财产造成严重威胁。
为了提高火灾预警和报警的效果，设计一套漏电电气火灾报警监控系统至关重要。
本文将详细介绍该系统的设计方案，包括系统的基本原理、硬件设备和软件实现。
二、系统原理漏电电气火灾报警监控系统的原理基于电气火灾的形成机制。
当电路中出现漏电现象时，电流会流向地面，而正常情况下电流应该经过回路返回电源。
漏电电流会产生热量，当电线或电器长时间接触到高温的情况下，就会引发电气火灾。
因此，通过检测和监控电路中的漏电电流，可以实时发现和预警火灾的发生。
三、硬件设备1. 漏电检测器：漏电检测器是系统中的核心设备，主要用于检测电路中的漏电电流。
它采用可靠的漏电检测技术，能够实时监测漏电情况，并在发生漏电时触发报警信号。
2. 报警器：报警器是系统中起到警示作用的设备，一旦检测到漏电情况，报警器会发出响亮的警报声，并通过灯光闪烁吸引人们的注意，以便采取相应的应急措施。
3. 数据监控器：数据监控器负责接收漏电检测器传输的数据，对漏电电流进行实时监控和记录。
数据监控器可以通过网络连接到控制中心，将监控数据传输到远程管理系统，以实现远程监控和管理。
4. 控制中心：控制中心是系统的核心控制设备，负责接收和处理数据监控器传输的数据，并实时监控漏电情况。
一旦检测到漏电报警，控制中心会自动触发相应的应急措施，例如自动断电或启动灭火系统。
四、软件实现漏电电气火灾报警监控系统的软件实现主要包括以下几个方面：1. 数据采集和存储：系统通过数据监控器实时采集漏电电流数据，并将数据存储在数据库中。
数据采集和存储的过程需要确保数据的准确性和完整性。
2. 数据分析和报警：控制中心会对采集到的数据进行分析和处理，判断是否发生漏电现象，并根据设定的阈值触发相应的报警。
报警可以通过声音、光线或短信等形式进行。
3. 远程监控和管理：系统可以通过网络连接到远程管理系统，实现对多个监控点的集中管理。
⽕灾报警系统设计⽅案..⽕灾报警系统⽅案⼀、消防报警系统⽅案共设置了2台智能型⽕灾报警控制机，控制喷淋泵、消防泵、排烟风机、排烟阀、防⽕门、空调强切、⼴播、警铃、⽓体设备等。
1.对整个消防系统功能性保养内容：通过总线连接各⾃楼层各类设备：检查烟感、温感、功能模块等运⾏状态，以确保系统⾼度的可靠性。
对各类探测器，通过交互式⽅案，实现各种环境的参数设置，以保证探测器⽆误报状态。
系统⾃动以中⽂显⽰所有探测器状态及事件。
控制主机操作控制⾯板、内部卡件、联动控制盘及各接插件清洁，系统功能检查，外围报警元件、控制元件的系统功能检查、各联动控制设备的测试检查⼯作（定期服务）、软件检测，后备电源系统检测，以及软件正常运⾏维护；消防报警系统有关的故障排除。
中⽂中央图形管理系统⼯作站、打印机功能检查、软件检测及正常运⾏维护。
2.对消防联动控制系统进⾏功能性保养内容：消⽕栓控制系统确认⽕警之后，中央⼿动操作控制柜可远程⼿动控制启动消⽕栓泵。
每台消⽕栓⽔泵的运⾏故障讯号可在消防控制台及显⽰屏上显⽰，在紧急情况下。
⾃动喷淋控制系统喷淋泵的⾃动启动由压⼒开关联动控制，喷淋系统⽔流指⽰器的讯号通过信号模块送⾄控制机，显⽰及打印记录。
当报警确认后，由压⼒开关⾃动启动喷淋泵，在消控中⼼控制柜上反映泵的⼯作状态，并可进⾏直接应急⼿动启动和停⽌泵。
防排烟控制系统当⾛道、电梯厅等处的烟感探测器发出报警讯号，控制机通过软件预设发出指令输出联动信号，⼿动/⾃动打开报警层（或及其上下层）排烟阀，同时开启排烟风机和正压送风机，进⾏机械防排烟。
在消防中⼼⼿动控制柜上配有排烟阀、排烟风机的启停按钮，作紧急启停操作。
空调控制系统当发⽣报警时，由主控制机发出指令，给相关楼层的继电器模块，⼿动/⾃动切断相关层新风机。
⾮消防电源的控制系统当发⽣⽕灾时，控制机接到⽕灾信号并经确认后，可⽴即发出指令，⼿动/⾃动切断有关部位⾮消防电源，减少⽕灾损失，并接通事故照明灯与疏散指⽰灯，引导⼈员疏散避实。
火灾自动报警系统施工组织设计1、建设计划火灾自动报警系统建设方案1.1.1线槽安装要求火灾报警系统的干线和消防电话系统的干线应通过天桥或线槽敷设在竖井、顶棚和设备层。
(1)安装的支架应牢固、平整、尺寸准确。
(2)安装支架时，应满足以下要求：A 在金属结构和混凝土结构的预埋件上，应采用焊接固定。
B 在混凝土上用膨胀螺栓固定。
不内容焊接支架的工艺管道，应使用 U 型螺栓或夹子固定。
D 在内容焊接支架的金属设备和管道上，可用焊接固定。
（3）支架应固定牢固，水平垂直，整齐美观，同一直段上的支架间距应均匀。
(4)支架安装在有弧度的设备或框架上时，安装弧度应与设备和框架的弧度相同。
(5)支架不宜安装在振动大、热源、腐蚀性液滴及污水通道的位置，也不宜安装在高温、高压、腐蚀性、易燃的工艺设备、管道等介质中。
和爆炸性的。
在可移动的结构上。
（6）水平安装的线槽和管道保护的金属支架间距应为2m，在转角、端子等需要的位置可适当减小间距；垂直安装时可适当增加间距。
(7)线槽的安装应先按图纸要求进行布置，确定线盒的位置和线槽的合理方向，做好标记，再确定标高以土建标高线为基准，将线槽组装到位。
固定的。
(8) 线槽支撑在墙上或悬挂在天花板上，距离为1.25m至1.5m，垂直和水平。
(9)敷设在金属线槽内的电线或电缆不应有接头，接头应在接线盒内。
金属线槽垂直、倾斜或开槽敷设时，应有防止电线或电缆移动的措施。
不得通过地板或墙壁等进行金属线槽连接。
(10) 使用镀锌连接套圈或黄铜套管将电气导管连接到电气导管。
(11)线槽接口要平整，接头要严密平直，槽盖要平整无翘角，出线口位置要正确。
死。
(12)线槽与箱体、箱体、柜体等连接时，进出线应用地脚连接并用螺钉紧固，两端应塞好。
地下各层线槽的铺设应与各类工种密切配合，避免线槽与设备管道发生碰撞。
施工应根据实际情况进行调整。
(13)当建筑物表面有坡度时，线槽的坡度应作相应改变。
布线槽全部铺设好后，布线前应进行调整和检查。
火灾自动报警系统的设计方案1.1 选题背景与研究现状随着科技的发展，越来越多的火灾隐患潜伏在工业生产和人们的日常生活中。
火灾一旦发生便是一场巨大的灾难，很有可能造成巨大的经济损失，甚至危及个人的生命安全。
在早期时候，防止和发现火灾，保护人身和财产安全，减少经济损失，是必须要做的一个重要事情。
所以为了减少这类事故的发生，就必须对烟雾进行现场实时检测，采用先进可靠的安全检测仪表，用来严密监测环境中烟雾的浓度，采取有效措施，及早发现事故隐患，避免事故发生，才能确保工业安全和家庭生活安全。
因此，研究烟雾的检测方法与研制烟雾报警器就成为传感器技术发展领域的一个重要课题。
国外从20世纪30年代开始研究及开发烟雾传感器，且发展迅速，一方面是因为人们安全意识增强，对环境安全性和生活舒适性要求提高；另一方面是因为传感器市场增长受到政府安全法规的推动。
据有关统计，美国1996年~2002年烟雾传感器年均增长率为27%~30%[1]。
随着传感器生产工艺水平逐步提高，传感器日益小型化、集成度不断增大，使得烟雾检测仪器的体积也逐渐变小，提高了烟雾检测仪器的便携性，更加利于生产、运输及市场推广。
1963年5月，日本开发完成第一台接触燃烧式家用燃气泄漏报警器，次年12月其改良产品问世，改良的报警器可以检测燃气、一氧化碳等气体，可以安装在浴室或者采用集中监视[2]。
我国在70年代初期就已经开始了对烟雾报警器研究，一方面是由于社会的需要，另外一方面也为了减少国家的经济损失，在生产的过程中，生产型号多样化、品种也比较齐全，应用围从开始单一的炼油系统到后面扩展到几乎所有危险作业环境的各种类型报警器，囊括的种类极其之多，产品数量也在不断增加。
不过从发展的角度来看，我们大都是在引进国外先进的传感器技术，并且在国外先进的生产工艺基础之上，对其进行研究从而大力开发属于自己的特色火灾报警器。
随着国家的大力发展，近年来，我国在烟雾选择性和产品稳定性上都有很大进步[3]。
火灾自动报警系统设计第一小节基本规定【1】一般规定1、火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。
2、火灾自动报警系统应设有自动和手动两种触发装置。
3、火灾自动报警系统设备应选择符合国家有关标准和有关市场准入制度的产品。
4、系统中各类设备之间的接口和通信协议的兼容性应符合现行国家标准《火灾自动报警系统组件兼容性要求》GB22134的有关规定。
5、任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数，均不应超过3200点，其中每一总线回路连接设备的总数不宜超过200点，且应留有不少于额定容量10％的余量；任一台消防联动控制器地址总数或火灾报警控制器（联动型）所控制的各类模块总数不应超过160。
点，每一联动总线回路连接设备的总数不宜超过100点，且应留有不少于额定容量10％的余量。
6、系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点；总线穿越防火分区时，应在穿越处设置总线短路隔离器。
7、高度超过100m的建筑中，除消防控制室内设置的控制器外，每台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层。
8、水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。
9、地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。
【2】系统形式的选择和设计要求1、火灾自动报警系统形式的选择，应符合下列规定：（1）仅需要报警，不需要联动自动消防设备的保护对象宜采用区域报警系统。
（2）不仅需要报警，同时需要联动自动消防设备，且只设置一台具有集中控制功能的火灾报警控制器和消防联动控制器的保护对象，应采用集中报警系统，并应设置一个消防控制室。
（3）设置两个及以上消防控制室的保护对象，或己设置两个及以上集中报警系统的保护对象，应采用控制中心报警系统。
漏电火灾报警系统设计施工安装方案(总8页)本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March漏电火灾报警系统设计施工安装方案1、漏电火灾报警系统的有关定义现行国家标准《防火漏电电流动作报警器》GB14287—93定义：防火漏电电流动作报警器(简称“漏电报警器”)：当主回路中的漏电电流超过给定值时能发出报警信号的装置，它由漏电互感器和漏电报警控制器组成。
随着技术的发展，传统分散设置的单个漏电报警器逐渐演变为网络化集中管理的电气火灾监控系统，国家有关部门及时修订了标准，新颁发了GB14287-2005标准，将于2006-06-01实施。
新标准将“防火漏电电流动作报警器”更名为“电气火灾监控系统”，并细分为3部分，第1部分：电气火灾监控设备，第2部分：剩余电流式电气火灾监控探测器；第3部分：测温式电气火灾监控探测器。
相关定义如下：电气火灾监控系统：当被保护线路中的被探测参数超过设定值时，能够发出报警信号、控制信号并能指示报警部位的系统，它由电气火灾监控设备、电气火灾监控探测器组成。
电气火灾监控探测器：探测被保护线路中的剩余电流、温度等电气火灾危险参数变化的探测器。
电气火灾监控设备：能接收来自电气火灾监控探测器的报警信号，能发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。
“漏电”在国际上的通用术语是“剩余电流”，其它有关国家标准也称“剩余电流”，因此新标准统一称“漏电”为“剩余电流”。
与此对应，《漏电保护器安装和运行》GB13955－92也升级为《剩余电流动作保护装置的安装和运行》GB13955-2005，自2005年12月1日起实施。
《剩余电流动作保护装置的安装和运行》中对漏电火灾报警系统的定义是：剩余电流动作电气火灾监控系统：用监测剩余电流的互感器、剩余电流探测器、报警器或控制器构成的电气火灾实时监测并实施报警或切断电源的装置。
火灾自动报警及消防联动控制系统设计说明1、系统构成：(1)火灾自动报警系统(2)消防联动控制(3)火灾应急广播系统(4)消防直通对讲电话系统(5)漏电火灾报警系统(6)大空间智能型灭火装置集中控制系统消防水炮控制系统(7)智能消防应急疏散照明指示灯系统2.系统概况：1本工程为一类防火建筑.火灾自动报警的保护等级按特级设置.设控制中心报警系统和消防联动控制系统;2.系统组成:火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通电话对讲系统；漏电火灾报警系统；大空间智能型灭火装置集中控制系统消防水炮控制系统；智能消防应急疏散照明指示灯系统;3.消防控制室:1 本工程的消防控制室设置在一层西侧,负责本工程全部火灾报警及联动控制系统,设有直接通室外的出口.2 消防控制室可联动所有与消防有关的设备;3 消防控制室的报警联动设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、广播设备、消防直通对讲电话设备、电源设备等组成;4 消防控制室可接收感烟、感温、可燃气体等探测器的火灾报警信号及水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮以及消防水炮的动作信号;5 消防控制室可显示消防水池、消防水箱水位,显示消防水泵等的电源及运行情况;4.火灾自动报警系统：1 本工程采用消防控制室报警控制系统,火灾自动报警系统按四总线设计;2 探测器：柴油发电机房、厨房、车库等处设置感温探测器,直燃机房设防爆型可燃气体探测器,其他场所设置感烟探测器;3 探测器安装：探测器与灯具的水平净距应大于0.2m；至墙边、梁边或其他遮挡物的水平距离不应小于0.5m;至送风口边的水平距离不应小于 1.5m;至多孔送风顶棚孔口的水平距离不应小于0.5m;至喷淋头的水平距离不应小于0.3mm;4 电梯前室、主要人流通道、公共活动场所的出入口等处设有手动火灾报警按钮,从同一防火分区任何位置到最近的手动报警按钮的步行距离不超过30m;手动报警按钮的安装高度距地1.4m;5 在消火栓箱内设消火栓报警按钮;接线盒设在消火栓的开门侧;6 在各层楼梯间或消防电梯前室设置识别着火楼层的灯光显示装置；在各楼层走道靠近楼梯出口处,设置声光警报装置；7 在各层消防电梯前室设火灾报警楼层显示装置;5.消防联动控制：火灾报警后,消防中心应根据火灾情况启动相关防火分区排烟风机、消防补风机和事故风机,并接收其反馈信号;消防控制室应根据火灾情况控制相关层或防火分区的电动防火阀、排烟风口和正压送风口,并启动相应排烟风机、正压送风机、消防补风机;70℃防火阀、280℃防火阀、排烟风口等的动作信号以及风机的动作信号要反馈到消防控制室;在消防控制室,对消火栓泵、自动喷洒泵、排烟风机、补风机、正压送风机,既可通过现场控制模块进行自动控制也可在联动控制台上通过硬线手动控制,并接收其反馈信号;消防泵及排烟风机、消防补风机、正压送风机硬线手动控制线均采用NH-KVV耐火控制电缆;火灾报警后,自动停止有关防火分区的空调机、新风机、排风机等风机,并接收其反馈信号;1消火栓泵控制：1平时由压力开关自动控制增压稳压泵维持管网压力,管网压力过低时,直接启动主泵;2消火栓按钮动作后,直接启动消火栓泵,消防控制室能显示报警部位并接收其反馈信号;3消防控制室联动控制台上,可通过手动控制消火栓泵,并接收其反馈信号;4消防控制室能显示消火栓泵电源状况,消防泵房可手动启动消火栓泵;2 自动喷洒泵控制：1平时由压力开关自动控制增压稳压泵维持管网压力,管网压力过低时,直接启动主泵;2火灾时,喷头喷水,水流指示器动作并向消防控制室报警,同时,湿式报警阀动作,击响水利警铃,压力开关启动喷洒泵,消防控制室接收其反馈信号;3消防控制室可通过控制模块编程,自动启动喷洒泵,并接收其反馈信号;4消防控制室能显示喷洒泵电源状况,消防泵房可手动启动喷洒泵;3排烟风机控制：火灾发生时,消防控制室根据火灾情况启动相应的排烟风机,当火灾温度达到280℃时,排烟阀熔断关闭,排烟风机吸入口处的280℃防火阀关闭后,联锁停止相应的排烟风机;4 正压送风机控制：火灾发生时,消防控制室根据火灾情况电动开启相应的正压送风口,启动相应的正压送风机;5 事故排风机的控制：本工程直燃机房内设事故风机,正常情况下为通风换气使用,当可燃气体探测器报警时则作为事故风机,由消防控制联动启动使用,火灾发生时作为排烟风机使用;正常时就地手动控制及DDC控制,事故时及火灾发生时由消防中心控制,消防中心具有控制优先权;6 防火卷帘门控制：消防疏散通道上的防火卷帘：感烟探测器动作后,卷帘下降至距地面1.8m；感温探测器动作后,卷帘下降到底;作为消防隔断的防火卷帘：感烟探测器动作后,卷帘直接下降到底;7 火灾时由消防控制室自动控制点亮应急照明;切断与消防无关的所有电源;8 火灾时消防控制室控制所有电梯全部运行至首层,并接收其反馈信号;6.火灾应急广播系统：本工程中的火灾紧急广播系统与日常广播系统合用扬声器及广播线路,前端设备均设在首层消防控制室内,系统采用定压式输出;平时播放背景音乐及日常广播, 当火灾发生时,消防控制室值班人员可根据火灾发生区域,自动或手动进行火灾广播,及时指导人员疏散;在公共走道、电梯厅、门厅、大堂、餐厅、会议室、游泳馆、保健区、重要机房、客房等处均设扬声器,扬声器功率为3W;所有扬声器除部分机房和面积较大的房间为距地挂墙安装外,其他各层均为吊顶上嵌顶安装;广播机柜至扬声器及广播之间连接线路均选用型导线.竖向沿桥架与其他消防线缆分槽在弱电竖井内敷设或线槽加隔板,水平线路穿SC20镀锌焊接钢管在楼板内暗敷;7.消防直通对讲电话系统：消防控制室内设消防直通电话总机,除在消防手动报警按钮处设置电话插孔外,在变配电室、消防水泵房、冷冻站、消防防控制室、电梯机房、排烟机房、补风机房等处设置电话分机,安装高度距地1.4m;消防控制室设置119火警外线电话;8.供电电源、消防线缆敷设及其他：火灾自动报警系统设备均采用双路电源供电并在末端设自动切换装置;消防控制室要求另外设置UPS蓄电池电源作为备用电源,此电源由设备承包商负责提供;所有消防线缆均采用耐火电缆,消防负荷电缆选用WDN-YJFE耐火电缆；一般负荷电缆选用WDZA-YJFFE阻燃电缆;消防负荷电线选用WDN-BYJF导线穿SC金属管；一般负荷电线选用WDZA-BYJF导线穿SC金属管;消防系统的线缆穿钢管暗敷在非燃烧体结构层内,保护层厚度不小于3cm,由顶板接线盒至消防设备一段线路穿金属耐火波纹管;干线线缆沿金属线槽敷设,其所用线槽均为防火保护的封闭式金属线槽;为同一消防设备供电的两路耐火电缆,分别在不同路径的阻燃桥架上敷设；当同一路径敷设时,应采用阻燃线槽并用防火隔板隔开;吊顶内或必须穿钢管明敷的管线,其明敷钢管应做防火处理;火灾自动报警系统的每回路地址编码总数应留15%~20%的余量;火灾自动报警系统接地利用大楼综合接地装置作为其接地极,设独立引下线,引下线采用两根BV-1x35mm2导线各穿PVC40管;要求综合接地电阻值小于1欧姆;9.漏电火灾报警系统电气火灾监控系统作为独立的监视与控制系统叠加于配电系统中,不取代原有配电系统的断路器、漏电断路器等配电元器件的功能,可以通过 I/O 接口提取智能断路器、漏电断路器及漏电附件RCD的报警点信号,构成对漏电热积聚效应可能产生火灾隐患的不同情况,设置疑似隐患预警50mA～300mA及二级阀值报警≥300mA 及500mA功能;电气火灾监控探测器本身内置1路漏电检测及1路温度检测功能,具有8路辅助通道,在10米距离内可以另配置漏电探测器或温度传感器,两种探测器任意组合,每只探测器各占一个地址,即1+8个地址;电气火灾监控探测器和检测探测器安装在配电柜箱内,采用35mm导轨安装,温度传感器,监控探测器及检测探测器安装具体位置没有严格要求,以安装方便为宜;穿电缆线安装时,PE线不能穿过电气火灾监控探测器和检测探测器;电气火灾监控探测器与检测探测器联接信号电缆,建议采用2,≤10米.电气火灾监控CAN总线有极性总长度≤3000米,采用2阻燃双绞软铜线,CAN总线独立穿金属管中,严禁与动力线,照明线,交流线,视频线或广播线穿入同一管中,金属管规格:SC20;10.大空间智能型灭火装置集中控制系统消防水炮控制系统该系统装置24小时全天候工作,当设备监测到火灾后打开相应的电磁阀,启动水泵进行灭火,并反馈信号到联动柜;采用AC220V电源,接地线采用ZRBV4.0m㎡,系统通讯总线采用ZRVVP2x1.5m㎡,启泵线采用RVS2x1.5m㎡.联动柜到水泵控制柜间电线采用BUR4x1.5m㎡,共4根,2根启泵线,2根信号回答线;电线采用金属电线管、槽敷设,不同系统、不同电压的电线不得共用同一电线管;接地采用联合接地,其接地电阻不应大于1欧.电磁阀的功耗是按一次最大同时打开3个电磁阀设计,采用AC220V、50W的电磁阀;该系统可与任何火灾报警控制器通过地址编码模块进行联接,如同一场所中已设有其它系统的火灾报警控制器,只要向本系统提供地址编码来进行连接;如现有其他系统配备有DC24e电源,本系统也可并接其它系统的后备DC24V电源.该系统提供UPS后备电源1000VA,延时1小时;该系统的现场控制箱安装于各区的最底层楼面处,其中心线距该楼面高度为 1.5米,且应周围无明显的障碍物.以便于现场控制;该系统所选用的地址编码模块与火灾报警控制器应为同一厂家产品.该系统所选用的智能灭火系统是由智能灭火装置中的红外探测组件直接通过电气启动水泵进行喷水灭火的. 并非喷淋系统所采用的通过湿式报警阀来进行启动水泵的,故如多系统共用一台水泵时应在喷淋系统湿式报警阀前安装该系统的管道.该系统中电磁阀的安装位置宜靠近灭火装置安装;11.智能消防应急疏散照明指示灯系统本工程设置智能消防应急疏散照明指示灯系统;。
漏电火灾报警系统设计浅谈
ZSG
2005《高规》的修改新增加了漏电火灾报警系统设计。
规范的解释是为了防范由漏电引起的火灾和保证人身安全。
为保证人身安全，配电设计已经对漏电流保护作了许多规定，应该是有效的；这次规范修改强调了要作出报警。
对漏电火灾，国家住宅设计规范规定，每栋住宅进户主电源开关应设置300-500mA的带漏电流保护的主开关；公建暂未规定。
这次规范修改强调了所有建筑的漏电火灾报警。
规范修改强调要自动检测漏电流、过电流，当超过规范规定时要切断电源并进行声光报警，还要求报出回路地址、状态。
这次修改提出的是漏电火灾报警系统，因此要用系统设计来解决。
但他又与消防火灾报警系统有关，所以漏电火灾报警系统应与消防火灾报警系统取得关联。
当然，如果有一个统一的产品解决上述课题更好，但目前还没有。
根据以上情况，在设计漏电火灾报警系统时应考虑以下因素：
1、要选用合适的防火漏电报警器，最好具备漏电和短路、过电流双重保护的内置塑壳断路器。
防火漏电报警器电子感应电流大小，具备下述功能。
1）过、欠压动作保护：（当相电压达到275V时，发出声光报警动作；当相电压达到155V时，发出声光报警动作。
）
2）漏电动作保护：（一般为漏电动作电流200mA、300mA、500mA可供用户分档选择）
3）漏电电流动作液晶数码显示
4）过载声光报警动作
5）故障动作语音拨号报警☆
6）短路、漏电声光报警动作
7）本机动作实时记录（过载、过、欠压、漏电、外触发）
8）三相负载指示（了解负载的用电平衡情况）☆
9）故障类型识别指示
10）联动实时记录配电柜内的开关电器（断路器）动作时间☆
11）外部控制（远程控制切断负载电源）
12）可与感温探头、感烟探头、可燃气体探测器联动控制
13）可与火灾自动报警系统联动，实现远程切断负载电源。
（24VDC）
14）故障动作记录并可查询
15）自检（仅对本机电路进行自检）
16）专用组态软件，实现微机远程控制循环与多台报警器进行操作和日常管理。
2、漏电火灾报警系统为具备微机技术，通讯技术的全总线智能型产品，组成分布集散的监控系统，便于设计、施工、布线管理。
1）产品具备标准化接口，监控计算机可对分散的报警器集中调度、控制、保护、监视、显示，达到用电安全管理、控制、保护、分析于一体的通讯智能化系统，并便于实现与消防联动。
2）大屏幕液晶显示，基于WINDOWS平台，全汉化的图形界面，操作人员可通过形象的图形加文字菜单及联机帮助，具有全局事件的响应功能，以动态图和声音提示系统设备的异常。
3）组态软件实现网络管理并具备有事故记录，状态显示、相电压显示，负载功率显示、漏电动作电流显示、用户负载档案、故障动作语音提示等功能，所有状态均可在微机的浏览界面上显示刷新。
4）监控系统具有较高的可靠性，灵敏度，快速响应速度，大容量的记忆存储功能和较高的实用性。
如何把漏电火灾报警系统设计得恰倒好处呢？应把握以下几个问题：
1、掌握设计的范围。
需要考虑漏电火灾报警的，住宅设计限定在每栋住宅进户主电源开关；公共建筑应为人员密集、装修高级、有易燃物品的场所，达到一定的面积空间或功能区。
为了保证人身安全，应按低压配电设计规范要求设置漏电流保护。
只需要对其中重要的回路实行系统的检测和控制，如高级宾馆中的总统客房等。
2、防火漏电报警器的设置。
漏电火灾报警系统中防火漏电报警器一般设定漏电动作保护电流为200mA、300mA、500mA。
根据不同建筑选用不同的档次。
根据选定的档次要计算某一面积空间或功能区的漏电流可能的实测值。
对于较大的区域可能要几个防火漏电报警器。
3、漏电火灾报警系统的电源应按消防电源处理。
ZSG的想法：
漏电火灾报警系统是设计的新课题，规范提出了实时检测和报警双重要求。
作者认为对漏电流的实时检测技术目前并不成熟、可以应用的产品很少、掌握过程参数并不重要；重要的是对达到漏电流设定值时系统要作出报警和控制。
如果可以这样认定，只要每一个漏电流保护器带输出辅助接点，消防报警和联动控制系统增加输入/出模块，增加漏电火灾报警显示盘，就完成了漏电火灾的系统计算机管理，构成了完整的火灾报警系统。
试想，这样的设计思路每年要为国家节省多少的资金啊！。
