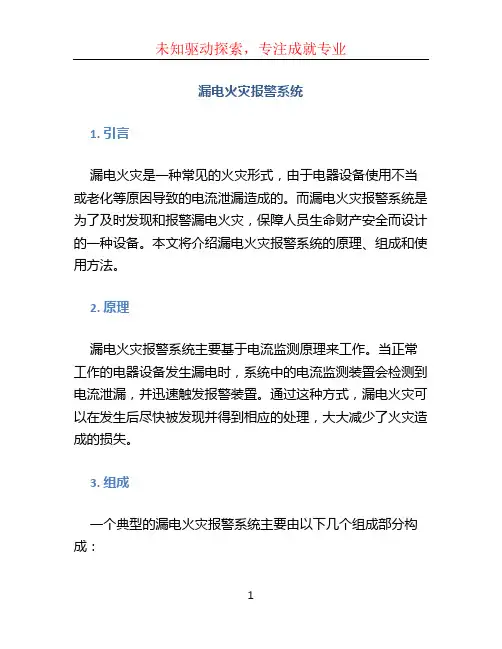

漏电火灾报警系统1. 引言漏电火灾是一种常见的火灾形式，由于电器设备使用不当或老化等原因导致的电流泄漏造成的。
而漏电火灾报警系统是为了及时发现和报警漏电火灾，保障人员生命财产安全而设计的一种设备。
本文将介绍漏电火灾报警系统的原理、组成和使用方法。
2. 原理漏电火灾报警系统主要基于电流监测原理来工作。
当正常工作的电器设备发生漏电时，系统中的电流监测装置会检测到电流泄漏，并迅速触发报警装置。
通过这种方式，漏电火灾可以在发生后尽快被发现并得到相应的处理，大大减少了火灾造成的损失。
3. 组成一个典型的漏电火灾报警系统主要由以下几个组成部分构成：3.1 电流监测装置电流监测装置是整个系统的核心部分。
它通过对电器设备的电流进行实时监测，判断是否有漏电现象发生。
一般情况下，电流监测装置会使用非接触式电流传感器来实时测量电流值，并通过数值处理判断是否存在漏电。
3.2 报警装置报警装置是系统中起到报警作用的部分。
当电流监测装置检测到漏电现象时，会迅速触发报警装置，发出警报信号。
报警装置一般有声光报警器和短信报警系统两种形式，可以根据实际需求进行选择。
3.3 控制模块控制模块用于控制整个系统的工作。
它通过与电流监测装置和报警装置的连接，实时监控电流状态并控制报警装置的触发。
控制模块一般还提供一些额外的功能，如报警延时功能、静音功能等，以适应不同场景的需求。
3.4 电源模块电源模块为整个系统提供电力支持。
它一般使用可靠的电源供电，以确保系统能够长时间稳定工作。
电源模块还会提供一些额外的功能，如电池备份，以应对突发断电情况。
4. 使用方法漏电火灾报警系统的使用相对简单。
在使用前，需要将各个组成部分按照规定的布局和连接方式进行安装。
然后，根据需要进行一些参数设置，如报警触发阈值、报警延时等。
最后，使用者只需要观察系统状态和按需处理报警即可。
在平时使用中，用户需定期检查系统的工作状态，确保各个部件正常工作。
同时，还需定期对电器设备进行检查和维护，以减少漏电火灾的发生概率。

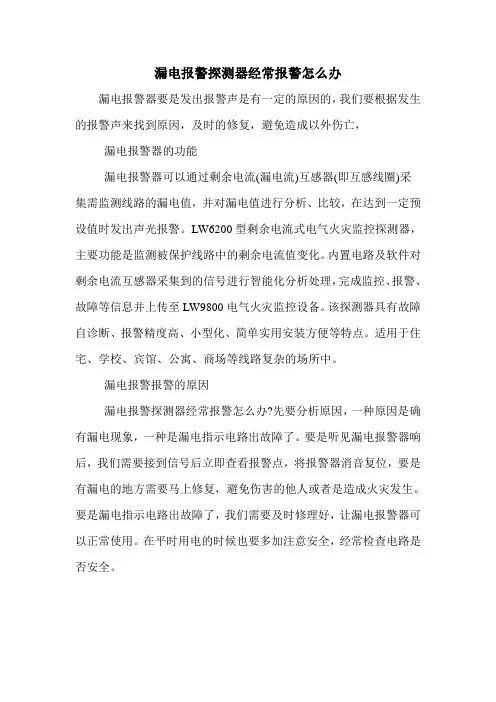

漏电报警探测器经常报警怎么办
漏电报警器要是发出报警声是有一定的原因的，我们要根据发生的报警声来找到原因，及时的修复，避免造成以外伤亡，
漏电报警器的功能
漏电报警器可以通过剩余电流(漏电流)互感器(即互感线圈)采
集需监测线路的漏电值，并对漏电值进行分析、比较，在达到一定预设值时发出声光报警。
LW6200型剩余电流式电气火灾监控探测器，主要功能是监测被保护线路中的剩余电流值变化。
内置电路及软件对剩余电流互感器采集到的信号进行智能化分析处理，完成监控、报警、故障等信息并上传至LW9800电气火灾监控设备。
该探测器具有故障自诊断、报警精度高、小型化、简单实用安装方便等特点。
适用于住宅、学校、宾馆、公寓、商场等线路复杂的场所中。
漏电报警报警的原因
漏电报警探测器经常报警怎么办?先要分析原因，一种原因是确有漏电现象，一种是漏电指示电路出故障了。
要是听见漏电报警器响后，我们需要接到信号后立即查看报警点，将报警器消音复位，要是有漏电的地方需要马上修复，避免伤害的他人或者是造成火灾发生。
要是漏电指示电路出故障了，我们需要及时修理好，让漏电报警器可以正常使用。
在平时用电的时候也要多加注意安全，经常检查电路是否安全。
漏电火灾报警系统原理
漏电火灾报警系统是一种用于检测电气设备中漏电和火灾风险的安全装置。
该系统的原理是通过不同的传感器和技术来监测电路中的电流变化，并在发现异常情况时发出警报，以便及时采取相应措施。
首先，漏电火灾报警系统需要安装漏电保护器或断路器来保护电路。
漏电保护器通常包含一个差动电流传感器，它能够监测电流进出电路的差异。
如果电流进入电路的电流与离开电路的电流不平衡，说明有漏电现象发生。
差动电流传感器会监测到这种不平衡，并触发报警器发出声音或光线警报。
其次，漏电火灾报警系统也可以使用火焰或烟雾传感器来检测火灾风险。
火焰传感器通常使用红外线或紫外线来检测火焰的辐射，当检测到火焰时，会触发报警器。
烟雾传感器则可以通过检测空气中的烟雾颗粒来判断火灾的发生，一旦检测到烟雾，系统会立即发出警报。
此外，漏电火灾报警系统还可以与其他安全设备相结合，如自动灭火系统、紧急疏散指示灯等。
当漏电或火灾发生时，漏电火灾报警系统可以与这些设备进行联动，以加速火灾扑灭和人员疏散。
总的来说，漏电火灾报警系统的原理是通过各种传感器和技术来监测电路中的异常情况，如漏电和火灾，以便实时发出警报并采取相应的措施来保护人们的安全。
漏电电气火灾报警监控系统设计方案一、引言漏电电气火灾是一种常见且危险的火灾类型，对人身安全、财产造成严重威胁。
为了提高火灾预警和报警的效果，设计一套漏电电气火灾报警监控系统至关重要。
本文将详细介绍该系统的设计方案，包括系统的基本原理、硬件设备和软件实现。
二、系统原理漏电电气火灾报警监控系统的原理基于电气火灾的形成机制。
当电路中出现漏电现象时，电流会流向地面，而正常情况下电流应该经过回路返回电源。
漏电电流会产生热量，当电线或电器长时间接触到高温的情况下，就会引发电气火灾。
因此，通过检测和监控电路中的漏电电流，可以实时发现和预警火灾的发生。
三、硬件设备1. 漏电检测器：漏电检测器是系统中的核心设备，主要用于检测电路中的漏电电流。
它采用可靠的漏电检测技术，能够实时监测漏电情况，并在发生漏电时触发报警信号。
2. 报警器：报警器是系统中起到警示作用的设备，一旦检测到漏电情况，报警器会发出响亮的警报声，并通过灯光闪烁吸引人们的注意，以便采取相应的应急措施。
3. 数据监控器：数据监控器负责接收漏电检测器传输的数据，对漏电电流进行实时监控和记录。
数据监控器可以通过网络连接到控制中心，将监控数据传输到远程管理系统，以实现远程监控和管理。
4. 控制中心：控制中心是系统的核心控制设备，负责接收和处理数据监控器传输的数据，并实时监控漏电情况。
一旦检测到漏电报警，控制中心会自动触发相应的应急措施，例如自动断电或启动灭火系统。
四、软件实现漏电电气火灾报警监控系统的软件实现主要包括以下几个方面：1. 数据采集和存储：系统通过数据监控器实时采集漏电电流数据，并将数据存储在数据库中。
数据采集和存储的过程需要确保数据的准确性和完整性。
2. 数据分析和报警：控制中心会对采集到的数据进行分析和处理，判断是否发生漏电现象，并根据设定的阈值触发相应的报警。
报警可以通过声音、光线或短信等形式进行。
3. 远程监控和管理：系统可以通过网络连接到远程管理系统，实现对多个监控点的集中管理。
漏电火灾报警系统原理漏电火灾报警系统原理是指通过监测电路中的电流变化，及时发现电路中的漏电故障，并通过报警信号提醒人们采取相应措施避免火灾事故发生的一种安全装置。
下面我将详细介绍漏电火灾报警系统的工作原理。
漏电火灾报警系统由漏电电流传感器、报警控制器、触发器、报警器等组成。
其工作原理如下：1. 漏电电流传感器：漏电电流传感器是漏电火灾报警系统的核心部件，主要用于感知电路中的电流变化。
它通过检测电路中的供电线和回路线之间的电流差异，判断是否存在漏电现象。
传感器通常采用电流互感器或霍尔元件来实现。
2. 报警控制器：报警控制器是漏电火灾报警系统的大脑，负责接收漏电传感器发来的电流信号，并进行处理和判断。
当控制器检测到电路中的电流异常，即漏电电流超过预设值时，它会触发报警器进行报警。
3. 触发器：触发器是漏电火灾报警系统的重要组成部分，它可以根据用户需求进行设定，以达到不同的报警条件。
常见的触发条件包括漏电电流达到设定值、漏电时间超过设定时间、温度超过设定温度等。
当触发器检测到符合条件的漏电情况时，会通过报警控制器触发报警。
4. 报警器：报警器是漏电火灾报警系统的输出装置，主要用于发出报警信号以提醒人们采取措施。
报警器可以采用声光报警器、手机短信报警等形式，根据实际需要选择合适的报警方式。
整个系统的工作流程如下：当电路正常供电时，漏电电流传感器检测到电路中的电流变化较小，报警控制器处于正常状态，不会触发报警器。
但是一旦发生漏电故障，漏电电流传感器会感知到供电线和回路线之间的电流差异，将信号发送给报警控制器。
报警控制器接收到信号后，根据预设的漏电条件判断是否触发报警器。
如果触发条件满足，报警控制器会向报警器发送指令，触发报警器发出报警信号。
人们一旦接收到报警信号，就会及时采取应对措施，避免火灾的发生。
漏电火灾报警系统的原理基于对漏电电流的监测和判断，通过有效感应和报警装置的配合，实现对漏电火灾的预警和控制。
电气火灾监控的原理
电气火灾监控是一种重要的安全措施，用于监测和检测电气设备或线路发生火灾的可能性，及时采取措施防止火灾事故的发生。
电气火灾监控的原理主要包括以下几个方面：
1. 温度监测：监控系统会安装温度传感器，用于实时检测电气设备的温度变化。
当温度超过设定的阈值时，系统会发出预警信号。
2. 电流监测：监控系统会通过电流传感器实时监测电气设备的电流变化。
异常电流波动可能是火灾的前兆，系统会通过分析和比对电流数据，判断是否存在火灾隐患。
3. 烟雾监测：系统会安装烟雾感应器，用于检测电气设备周围是否有烟雾产生。
一旦检测到烟雾，系统会立即发出警报并采取相应措施。
4. 火焰监测：火焰传感器可以及时侦测到火焰的存在，并通过光电原理将火焰光信号转换成电信号，以便系统进行分析和判断。
5. 漏电监测：监测系统会通过漏电保护装置实时监测电流泄露情况。
一旦检测到漏电现象，系统会立即发出警报，并切断电源，以防止火灾发生。
6. 数据分析及预警：监控系统会对传感器采集到的数据进行分析和处理，综合考虑温度、电流、烟雾、火焰等各项参数，提前预警火灾隐患，并及时通知相关工作人员采取相应的应急措施。
7. 远程监控与控制：监控系统可以实现远程监控与控制，通过网络与主控中心相连，实时传输火灾监测数据，并能够远程控制电源等设备的关闭，以保障人员和设备的安全。
通过以上原理，电气火灾监控系统能够提前发现并预警电气设备或线路的火灾风险，保障人员和设备的安全。

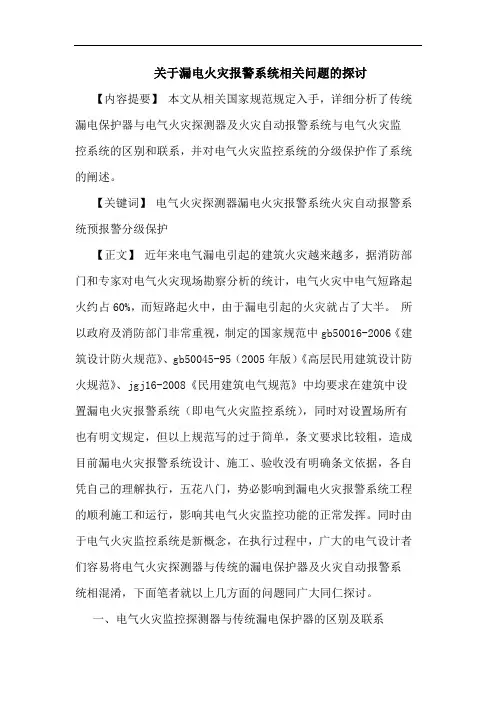

关于漏电火灾报警系统相关问题的探讨【内容提要】本文从相关国家规范规定入手，详细分析了传统漏电保护器与电气火灾探测器及火灾自动报警系统与电气火灾监控系统的区别和联系，并对电气火灾监控系统的分级保护作了系统的阐述。
【关键词】电气火灾探测器漏电火灾报警系统火灾自动报警系统预报警分级保护【正文】近年来电气漏电引起的建筑火灾越来越多，据消防部门和专家对电气火灾现场勘察分析的统计，电气火灾中电气短路起火约占60%，而短路起火中，由于漏电引起的火灾就占了大半。
所以政府及消防部门非常重视，制定的国家规范中gb50016-2006《建筑设计防火规范》、gb50045-95（2005年版）《高层民用建筑设计防火规范》、jgj16-2008《民用建筑电气规范》中均要求在建筑中设置漏电火灾报警系统（即电气火灾监控系统），同时对设置场所有也有明文规定，但以上规范写的过于简单，条文要求比较粗，造成目前漏电火灾报警系统设计、施工、验收没有明确条文依据，各自凭自己的理解执行，五花八门，势必影响到漏电火灾报警系统工程的顺利施工和运行，影响其电气火灾监控功能的正常发挥。
同时由于电气火灾监控系统是新概念，在执行过程中，广大的电气设计者们容易将电气火灾探测器与传统的漏电保护器及火灾自动报警系统相混淆，下面笔者就以上几方面的问题同广大同仁探讨。
一、电气火灾监控探测器与传统漏电保护器的区别及联系传统的漏电断路器的主要作用是保护人身安全，它在用电线路泄漏电流超过人身安全值时立刻切断电源，可它无法探知电路的泄露电流大小，无法了解电路绝缘状态的变化，也就是无法对电气火灾做出预报，而剩余电流式电气火灾监控探测器能探知电路的泄露电流大小，并了解电路绝缘状态的变化，能对电气火灾做出预报，其作用在于防范电气火灾。
所以漏电断路器与电气火灾监控探测器在防护功能、技术参数、结构要求等方面有很大区别，漏电断路器更侧重于人身安全的防护，两者应当配合使用，但不能相互替代，这就是为什么有的建筑供电线路设了三级漏电保护却仍频频发生电气火灾的原因。

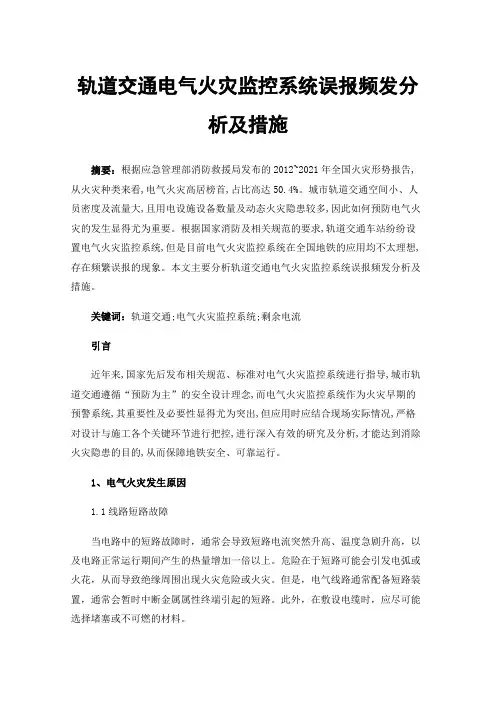

轨道交通电气火灾监控系统误报频发分析及措施摘要：根据应急管理部消防救援局发布的2012~2021年全国火灾形势报告,从火灾种类来看,电气火灾高居榜首,占比高达50.4%。
城市轨道交通空间小、人员密度及流量大,且用电设施设备数量及动态火灾隐患较多,因此如何预防电气火灾的发生显得尤为重要。
根据国家消防及相关规范的要求,轨道交通车站纷纷设置电气火灾监控系统,但是目前电气火灾监控系统在全国地铁的应用均不太理想,存在频繁误报的现象。
本文主要分析轨道交通电气火灾监控系统误报频发分析及措施。
关键词：轨道交通;电气火灾监控系统;剩余电流引言近年来,国家先后发布相关规范、标准对电气火灾监控系统进行指导,城市轨道交通遵循“预防为主”的安全设计理念,而电气火灾监控系统作为火灾早期的预警系统,其重要性及必要性显得尤为突出,但应用时应结合现场实际情况,严格对设计与施工各个关键环节进行把控,进行深入有效的研究及分析,才能达到消除火灾隐患的目的,从而保障地铁安全、可靠运行。
1、电气火灾发生原因1.1线路短路故障当电路中的短路故障时，通常会导致短路电流突然升高、温度急剧升高，以及电路正常运行期间产生的热量增加一倍以上。
危险在于短路可能会引发电弧或火花，从而导致绝缘周围出现火灾危险或火灾。
但是，电气线路通常配备短路装置，通常会暂时中断金属属性终端引起的短路。
此外，在敷设电缆时，应尽可能选择堵塞或不可燃的材料。
1.2接触电阻过大接触电阻过大表示r电阻过大，主要原因是导线之间或与保险丝、断路器、电气设备等之间的连接部位处理不当。
在连接时，或者通过连接时不牢固的锁紧，电流通过连接时会发热，但在连接时处理不安全时，会出现接触不良现象，导致接触电阻过大，双方连接部位温度过高，进而引燃绝缘层或者周围其他可燃物发生火灾。
2、电气火灾监控系统在轨道交通中的应用必要性由于电气设备老化、故障、外部碰撞等原因，铁路运输过程中偶尔会发生电气火灾，例如配电系统的电气放电和短路、电力线长时间运行引起的火灾、封闭式电缆桥架温度过高引起的火灾，这些火灾会突然迅速蔓延并导致高面积火灾，同时对早期轨道交通进行手动检查，由工作人员定期检查，测量运行参数，以防短路、中断等故障。
对电气火灾报警监控系统的探析王玉杰(南京高科消防机电工程公司，江苏南京210018)廛舅盟脯要】本文主要探析了智能电气火灾自动报警系统的性能、功能、与开发时的关键问题。
面对电气防火市场的混乱，需要根本地解决好产品的功能与品质。
在设计开发阶段就要充分掌握市场的动态与变化。
饫冀枣词】电气火灾；自动报警系统；报警监控1引言随着我国经济建设的迅速发展，建筑行业的崛起，电气时代的飞速发展，使得建筑电气专业在建筑中占有相当大的比例，现代化的建筑千姿百态、造型各异、室内外装修、电气线路敷设更是复杂，火灾隐患随之增多，电气火灾类型也逐渐增多。
2008年全国火灾统计情况显示，全年共发生火灾13．3万起(指统计月，不舍森林、草原、军队、矿井地下部分火灾，下同)，死亡1385人，直接财产损失15亿元，公安部消防局提供的<中国火灾统计年2b数据显示：2008年在所有火灾事故中，电气火灾事故一直是居于整个火灾事故首位，占到总数的30．1％，由电气火灾造成的损失尤为惨重。
09年1—5月份，全国共发生火灾65万起，直接财产损失&5亿元(不合北京中央电视台新址园区火灾，该起火灾的损失正在核定)。
从引发火灾的直接原因看，因违反电气安装使用规定引起的火灾，占到总数的2明％。
电气火灾的高发引起公众广泛关注，电气防火急需重视。
2电气火灾的原因及监控的意义对于电气火灾发生的原因，中国消防协会防火专业委员会权威人士表示，电气线路是引发电气火灾的主要起火源，约占50％：其次是用电器具、电气设备和用电设备，另外照明器具过热，产生过热或故障问题比较突出。
对此，笔者经过查找相关资料总结的原因有：设计、施工不符合规范要求；电气设备管理使用不当：伪劣电气化产品引起的火灾；雷电引起火灾；消防安全意识淡薄，等。
了解电气火灾发生原因，提高防火意识，避免危险的发生，但如果做到有备无患，防患于未然，也要有先进的技术以及产品来助一臂之力。
电气防火，虽可以通过提高建筑电气设计质量及标准，提高安装质量，做好防雷接地，防范负载过载，接地电弧性短路火灾的防范来避免电气火灾的发生。
电气火灾监控系统常见故障处理方法
电气火灾监控系统，特点在于漏电监控方面属于先期预报警系统。
与传统火灾自动报警系统不同的是，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失。
1、通电不工作
（1）原因：①监控设备未开启；②线路连接不良或出现断路情况；③设备损坏，
（2）处理方法：①检查监控设备开关状态；②检查线路，重现连接。
2、不能与主机通讯
（1）原因：①线路未正确连接；②探测器地址重号或超过主机容量；③设备损坏。
（2）处理方法：①线路重新连接，进行测试；②排除重号后重新搜索。
3、通讯故障
（1）原因：①线路短路或断路；②连接线松动；③探测器地址重复；④设备损坏。
（2）处理方法：①检查线路，排除短路或断路后重新进行通讯测试；②检查线路连接处是否有松动情况，排除后重新进行通讯测试；③排除重号后重新搜索。
4、传感器故障
（1）原因：①互感器未连接或接触不良；②互感器损坏。
（2）处理方法：检查线路并稳固连接。
5、误报警
（1）原因：①未将同一回路火、零线一起穿过互感器；②接地线穿过互感器；③穿过互感器的零线重复接地。
（2）处理方法：①将同一回路的火零线一起传过互感器；②排除零线重复接地，复位后测试。
漏电火灾事故原因分析怎么写一、人为因素1.安装错误：有些住宅和商业用房安装电路的人员的专业技术水平参差不齐，一些技术不达标的安装电工在施工时忽视了标准或者使用了假冒伪劣产品，造成了电路的不安全性，导致了漏电事故。
2.私拉乱接：一些居民或商家由于自身利益考虑，为了节省成本进行私拉乱接电线，往往会引起电气火灾。
而漏电火灾事故的发生，往往是由于私拉乱接引起的。
3.漏电保护器失效：漏电保护器是为了人们的生活和财产安全而设立的，但是有时候由于漏电保护器没有进行定期维护或者是因为设备内部元件损坏而导致了保护器的失效。
4.维修不当：在一些电焊、制冷、制热、家电等相关维修领域，有些维修人员在维修电器设备时，未经过正规的培训和取得相关的资格证书，往往会因为操作不当或者违规操作，造成了设备的漏电现象，最终导致了漏电火灾。
5.使用不当：一些人在使用电器设备时未按照操作说明书和使用说明正确使用，比如电视机、电冰箱等家用电器，在使用时需注意接地保护，有的人为了方便未接地，也容易导致漏电现象。
6.电器老化：一些使用年限较长的电器设备在使用过程中，由于老化原因易造成漏电现象。
7.人为破坏：一些不法分子为了达到自己的目的，进行人为破坏，通过人为拉毁线路、遭遇雷击、农村街上高耸的临时架空电流线路、电缆敷设与使用、没有安装或者无效绝缘的住宅输电线路、不是正规制造厂家出厂的电器用具等，因无隔离与保护措施产生漏电现象。
二、自然因素1.天灾：如雷击、风暴等自然灾害往往会破坏正常的电路，导致了电器设备的漏电现象。
以上是漏电火灾事故的原因分析，漏电火灾事故的原因分析是多方面的，涉及到了人为因素和自然因素。
在日常生活中我们要加强对于电气设备的维护和使用，严格按照操作说明书和使用说明来使用电器设备，杜绝一切不安全的使用行为，避免发生漏电火灾事故。
电气火灾监控系统常见漏电报警分析摘要：目前电气火灾监控系统在实际应用中，由于漏电报警过多，且无法及时查清并加以解决，而造成在很多项目中该系统被关闭，无法发挥该系统对电气火灾的预防功能。
本文从产生漏电报警的原理出发，结合实际情况，分析了产生漏电报警的常见原因，并给出了处理建议。
希望能对该系统的正常应用有所帮助。
关键词：电气火灾监控系统；剩余电流；TN；TT；固有漏电；接地故障1.引言自从《高层民用建筑设计防火规范》GB50045－2005版（2005年10月1日开始实施）首次提出增加电气火灾监控系统开始（当时称为“漏电火灾报警系统”，以下简称为EFP系统），该系统已经走过十多年，监测内容也逐渐涵盖了漏电、温度、电弧等，其中漏电仍然是最主要的监测内容。
但实际应用中，很少有EFP系统能够正常工作，多数都由于过多的漏电报警无法解决而被关闭系统，不但无法预防电气火灾的发生，还成为业主的负担。
带来漏电报警的因素是多方面的，当有漏电报警发生时，如何能够迅速确定其发生的原因，并能采取相应的手段解决问题已成为该系统面临最大的问题。
本文将针对常见的漏电报警原因加以分析，并尝试提出可行的解决方案。
2.漏电原理及防护措施漏电流通常情况下与各种标准中所说的剩余电流是一致的。
剩余电流是指通过剩余电流测量装置（零序互感器）主回路的电流瞬时值的矢量和，以其有效值表示。
对于单相回路，剩余电流就是该相对地的泄漏电流；对于三相回路，剩余电流就是各相电流瞬时值的矢量和，以其有效值表示。
图2-1就是以三相回路为例的独立式剩余电流探测器的工作原理图。
图2-1供电线路及设备由于某种原因，如安装使用不当、线路老化或机械损伤等原因，其绝缘性能下降，导致供电线路及设备与大地之间有不正常的电流流过，这都会形成漏电。
漏电可能带来的如下几方面的问题：a.漏电流流入大地，造成能源的浪费；b.人体接触故障电压引起电击，危及生命安全；c.电气线路的绝缘损伤可能在带电导体与大地间形成电弧性对地短路，而几百毫安的漏电电弧产生的局部高温可达2000℃以上，足以引燃周围的可燃物而形成电气火灾；d.装置设备的绝缘外壳与带电体间出现绝缘损伤时，同样会带来电弧性短路，甚至可能形成金属性短路事故。
鉴于漏电可能带来的诸多问题，且其范围涉及到建筑物的各个角落，危害范围广，因此如不对配电系统的漏电情况进行监测和防控，就会对人身安全存在很大的危险性，对线路存在破坏性，同时存在很大的火灾隐患。
目前对于漏电采取的监测与防护措施主要包括漏电保护开关（RCD）、漏电火灾报警系统（EFP）以及接地故障保护。
RCD通常位于配电系统的末端，主要是对人身安全进行防护，它要求在用电线路泄漏电流超过人身安全值（30mA）时立刻切断电源。
EFP系统通常位于配电系统的中间级或首端，主要是针对电弧性对地短路这一重要火灾隐患的，监测范围为30-1000mA。
由于只是潜在隐患，因此EFP系统以报警为主，一般不进行保护。
接地故障保护通常位于配电系统的首端，是对整个配电系统的接地状况进行监测和保护的，漏电监测范围根据配电系统大小不同可为300mA-20A。
3.EFP系统常见漏电报警分析目前EFP系统都是以零序电流互感器来检测每个探测点的漏电流值的，该测量值反映的是测量主线路在该探测点以下所有环节的总漏电流值。
当该值异常升高形成报警时，可能的原因是多方面的。
如果维护人员不能尽快确定造成报警的原因，就不能采取相应的措施来处理报警，这样EFP系统也就失去了意义。
因此只有清楚了解可能造成漏电报警的各种原因，并能尽快做出判断，才能真正的利用EFP系统解决问题。
每个探测点的互感器读取的漏电流值都是由两部分构成的：固有漏电和故障漏电。
前者是指配电系统正常运行时就会存在的正常的泄漏电流，后者是指由于各种故障因素造成的非正常的泄漏电流。
两者中任何一方面的改变都可能带来漏电报警。
下面就是EFP系统漏电报警的常见原因。
3.1 固有漏电异常升高由于低压配电系统对地阻抗（绝缘电阻和分布电容）不可能无穷大，即线路及设备对地绝缘不可能做到无泄漏电流的程度，所以低压配电系统对地总存在或多或少的泄漏电流，这就是固有漏电。
低压配电线路的长短、导线截面的大小、导线规格及敷设方式、不同的用电负荷等等，都会影响固有漏电的大小。
由固有漏电引发的漏电报警属于误报警，EFP系统在设定探测点的报警值时，应进行固有漏电补偿，以避免这一类报警的发生。
但随着线路设备的老化、配电环境的变化以及用电负荷的改变，都可能造成固有漏电值的异常升高，远远超过原来的补偿值，从而形成新的报警。
配电系统及用电设备正常运行时的固有漏电值以实测为准，也可按表1-3进行估算。
固有漏电补偿就是将探测点的漏电报警值适度调大，具体原则为：不小于被保护电气线路和设备的固有漏电最大值的2倍，且不大于1000mA。
表1 220/380V单位长度线路泄漏电流（mA/km）表2 电动机泄漏电流（mA）表3 荧光灯、家用电器、计算机泄漏电流（mA）固有漏电异常升高形成的报警在EFP系统的漏电报警中只占很小的比例。
这一类报警的特点如下：a.漏电流值一般≤1000mA；b.漏电流值一般是随时间逐渐升高；c.漏电流值如果是快速升高，往往伴有使用环境的明显变化（如雨水浸泡等），或用电负荷的突然增加；当确定为这一类报警时，可采取如下措施：a.对于线路绝缘水平降低，应对报警区域线路进行排查。
如果没有外因触发，该类报警一般不会引发短路事故。
如果有外因触发，例如雷电引起的瞬态过电压，邻近大功率设备的操作过电压以及变电所高电压侧接地故障引起的暂态过电压等，则在此大幅值过电压冲击下，老化的绝缘可能被击穿而产生电弧性接地短路。
b.对于用电负荷增加，需要注意报警区域线路是否过载，防止因线路长时间过载而引发火灾。
3.2接地故障在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。
接地的作用总的来说可以分为两个：保护人员和设备不受损害叫保护接地；保障设备的正常运行叫工作接地。
所谓接地故障指的是带电导体与大地或与大地连接的装置绝缘外壳间的短路。
接地故障是EFP系统漏电报警的最主要成因，其中以单相接地短路最为常见。
单相接地短路可分为金属性短路和电弧性短路。
常见的TN-S系统发生碰壳故障时，接地故障回路全为金属性导体，如果接触良好，则会发生金属性短路，如图3-1所示。
图3-1其短路电流可达若干kA，但引起火灾的危险并不大，主要因为大短路电流能使断路瞬时动作切断电源，从而可以避免火灾的发生。
除了以上情况，接地故障回路的阻抗都是比较大的，因此更易于出现电弧性短路，图3-2和图3-3分别反映了TT系统和TN系统发生电弧性对地短路时的情况。
图3-2 图3-3电弧性短路由于故障点接触不良，未被熔融而迸发出电弧或电火花。
由于发生电弧性短路的故障点阻抗较大，它的短路电流并不大，断路器难以动作（保险丝一般不会被熔断），从而使电弧持续存在。
据测，仅略大于500mA的电流产生的电弧温度即可高达2000℃--3000℃，足以引燃任何可燃物，而且电弧的维持电压低至20V时仍可使电弧连续稳定存在，难以熄灭。
这种短路电弧常成为电气火灾的点火源。
因此，电弧性对地短路是最危险且多发的电气火灾起因，也就成为了EFP系统最主要的监视对象。
电弧性对地短路常见于电气线路上，原因是多方面的，如：◆建筑物内的导线使用年久失修，其绝缘层老化破损；◆建筑物内导线安装施工不规范，如导线不穿阻燃管，直接埋于墙内或置于桁架上；◆导线施工质量粗糙，偷工减料，使用钢管穿线时钢管内壁刮伤导线绝缘层。
◆娱乐场所等公共活动场所在进行二次装修时，乱敷电线，致使线路上有缺损；◆各种人为的破坏造成断线等。
接地故障引起的报警是EFP系统漏电报警的最常见原因，其特点如下：a.金属性短路：只存在于TN系统，漏电电流可瞬间达到若干KA，一般不会引起电气火灾；b.电弧性短路：在无特殊原因情况下，漏电电流短时间内增加数百mA，可能具有间歇性，是电气火灾的主要成因；c.由于接地故障的回路阻抗通常较大，使接地故障易以电弧性短路的形式出现，所以这两种形式的在实际报警中，前者所占比例很低，后者最为常见；如果确定漏电报警为接地故障时，应立即采取如下相应措施：a.如果是金属性短路，此时相应断路器已经断开，可迅速对下面线路及设备进行检查，解决故障；b.如果是电弧性短路，在不影响必须连续供电设备正常运行的情况下，应迅速断开报警区域的电源，然后利用测量绝缘性设备进行排查。
3.3PE线与N线接反或重复连接对于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，接地保护常采用TN-C-S系统。
TN-C-S系统是由前后两部分构成的，第一部分是TN-C段（三相四线制，中性线（N线）与保护线（PE线）合并为保护中性线（PEN 线）），第二部分是TN-S段（三相五线制，PEN线分为N线和PE线），两部分的分界面在N线与PE线的连接点，且分开后即不允许再合并。
在TN-C-S系统中应用EFP系统时，应注意区分N线与PE线。
检测回路的N线应穿过零序电流互感器，且此后不得再作为PEN线用，也不能再与接地体或设备的金属外壳连接。
检测回路的PE线不得穿过零序电流互感器。
由此可知，EFP系统的检测点只能设在TN-C-S系统中的TN-S段，TN-C段由于N线与PE线合在一起，无法使用零序电流互感器进行检测。
在实际工程中，PE线与N线可以通过颜色或截面规格等加以区分。
但如果施工人员在某处操作错误，将PE线与N线接反了，会形成图3-4所示情况。
图3-4如图所示，如果该回路上级设有EFP系统检测点时，就会导致该检测点的漏电报警。
在少数情况下，缺少经验的施工人员为了方便，可能会将TN-C-S系统中已经分开的PE线与N线再合并在一起，如图3-5所示。
图3-5PE线与N线的重复连接同样会导致该回路上设置的EFP系统检测点的漏电报警。
由PE线与N线接反或重复连接带来的漏电报警特点如下：a.同样发生在工程建设或改造之后；b.漏电流值以安培计；c.报警一般发生在特定回路，关闭该回路某些负荷后，漏电流值可恢复正常；d.极少有多点同时报警情况发生。
如果施工中真的出现PE线与N线接反或重复连接的情况，应立即对故障回路断电并进行排查。
否则PE线上长时间有大电流流过，可能造成其过载而引发火灾，同时也会对人身安全构成威胁。
3.4末端双电源错误选择三极产品配电系统末端的双电源根据使用场景的不同可以选三极或四极产品，但对于常见的TN（S段）或TT系统，一般建议采用四极，其中最重要的原因就是当采用三极产品时，会带来漏电报警。
如图3-6所示，以变电所母联采用三极断路器为例，另一侧回路的N线会形成非正常电流通路，从而造成主备两个回路的漏电检测均会出现报警。
