漏电火灾报警系统说明

漏电火灾报警系统原理
漏电火灾报警系统是一种用于检测电气设备中漏电和火灾风险的安全装置。

该系统的原理是通过不同的传感器和技术来监测电路中的电流变化，并在发现异常情况时发出警报，以便及时采取相应措施。

首先，漏电火灾报警系统需要安装漏电保护器或断路器来保护电路。

漏电保护器通常包含一个差动电流传感器，它能够监测电流进出电路的差异。

如果电流进入电路的电流与离开电路的电流不平衡，说明有漏电现象发生。

差动电流传感器会监测到这种不平衡，并触发报警器发出声音或光线警报。

其次，漏电火灾报警系统也可以使用火焰或烟雾传感器来检测火灾风险。

火焰传感器通常使用红外线或紫外线来检测火焰的辐射，当检测到火焰时，会触发报警器。

烟雾传感器则可以通过检测空气中的烟雾颗粒来判断火灾的发生，一旦检测到烟雾，系统会立即发出警报。

此外，漏电火灾报警系统还可以与其他安全设备相结合，如自动灭火系统、紧急疏散指示灯等。

当漏电或火灾发生时，漏电火灾报警系统可以与这些设备进行联动，以加速火灾扑灭和人员疏散。

总的来说，漏电火灾报警系统的原理是通过各种传感器和技术来监测电路中的异常情况，如漏电和火灾，以便实时发出警报并采取相应的措施来保护人们的安全。

漏电电气火灾报警监控系统设计方案一、引言漏电电气火灾是一种常见且危险的火灾类型，对人身安全、财产造成严重威胁。

为了提高火灾预警和报警的效果，设计一套漏电电气火灾报警监控系统至关重要。

本文将详细介绍该系统的设计方案，包括系统的基本原理、硬件设备和软件实现。

二、系统原理漏电电气火灾报警监控系统的原理基于电气火灾的形成机制。

当电路中出现漏电现象时，电流会流向地面，而正常情况下电流应该经过回路返回电源。

漏电电流会产生热量，当电线或电器长时间接触到高温的情况下，就会引发电气火灾。

因此，通过检测和监控电路中的漏电电流，可以实时发现和预警火灾的发生。

三、硬件设备1. 漏电检测器：漏电检测器是系统中的核心设备，主要用于检测电路中的漏电电流。

它采用可靠的漏电检测技术，能够实时监测漏电情况，并在发生漏电时触发报警信号。

2. 报警器：报警器是系统中起到警示作用的设备，一旦检测到漏电情况，报警器会发出响亮的警报声，并通过灯光闪烁吸引人们的注意，以便采取相应的应急措施。

3. 数据监控器：数据监控器负责接收漏电检测器传输的数据，对漏电电流进行实时监控和记录。

数据监控器可以通过网络连接到控制中心，将监控数据传输到远程管理系统，以实现远程监控和管理。

4. 控制中心：控制中心是系统的核心控制设备，负责接收和处理数据监控器传输的数据，并实时监控漏电情况。

一旦检测到漏电报警，控制中心会自动触发相应的应急措施，例如自动断电或启动灭火系统。

四、软件实现漏电电气火灾报警监控系统的软件实现主要包括以下几个方面：1. 数据采集和存储：系统通过数据监控器实时采集漏电电流数据，并将数据存储在数据库中。

数据采集和存储的过程需要确保数据的准确性和完整性。

2. 数据分析和报警：控制中心会对采集到的数据进行分析和处理，判断是否发生漏电现象，并根据设定的阈值触发相应的报警。

报警可以通过声音、光线或短信等形式进行。

3. 远程监控和管理：系统可以通过网络连接到远程管理系统，实现对多个监控点的集中管理。

漏电火灾报警系统原理漏电火灾报警系统原理是指通过监测电路中的电流变化，及时发现电路中的漏电故障，并通过报警信号提醒人们采取相应措施避免火灾事故发生的一种安全装置。

下面我将详细介绍漏电火灾报警系统的工作原理。

漏电火灾报警系统由漏电电流传感器、报警控制器、触发器、报警器等组成。

其工作原理如下：1. 漏电电流传感器：漏电电流传感器是漏电火灾报警系统的核心部件，主要用于感知电路中的电流变化。

它通过检测电路中的供电线和回路线之间的电流差异，判断是否存在漏电现象。

传感器通常采用电流互感器或霍尔元件来实现。

2. 报警控制器：报警控制器是漏电火灾报警系统的大脑，负责接收漏电传感器发来的电流信号，并进行处理和判断。

当控制器检测到电路中的电流异常，即漏电电流超过预设值时，它会触发报警器进行报警。

3. 触发器：触发器是漏电火灾报警系统的重要组成部分，它可以根据用户需求进行设定，以达到不同的报警条件。

常见的触发条件包括漏电电流达到设定值、漏电时间超过设定时间、温度超过设定温度等。

当触发器检测到符合条件的漏电情况时，会通过报警控制器触发报警。

4. 报警器：报警器是漏电火灾报警系统的输出装置，主要用于发出报警信号以提醒人们采取措施。

报警器可以采用声光报警器、手机短信报警等形式，根据实际需要选择合适的报警方式。

整个系统的工作流程如下：当电路正常供电时，漏电电流传感器检测到电路中的电流变化较小，报警控制器处于正常状态，不会触发报警器。

但是一旦发生漏电故障，漏电电流传感器会感知到供电线和回路线之间的电流差异，将信号发送给报警控制器。

报警控制器接收到信号后，根据预设的漏电条件判断是否触发报警器。

如果触发条件满足，报警控制器会向报警器发送指令，触发报警器发出报警信号。

人们一旦接收到报警信号，就会及时采取应对措施，避免火灾的发生。

漏电火灾报警系统的原理基于对漏电电流的监测和判断，通过有效感应和报警装置的配合，实现对漏电火灾的预警和控制。

漏电火灾报警系统工作原理
探测器与剩余电流传感器、温度传感器等共同构成漏电火灾报警系统的前置部分。

FZTC/L-999-01剩余电流传感器
剩余电流传感器、温度传感器分别可以监测配电回路的剩余电流、温度，并将检测信号输送给探测器。

FZJK-8L/A电气火灾监控探测器
探测器的主要功能是对配电回路的剩余电流、温度进行有效监控并记录，并且将实时数据上传至集中监控设备。

FZ-512A/B/C电气火灾监控设备（壁挂式）
当受监控的某一回路的剩余电流、温度或工作电流等超过事先设定的预报警值时发出声光预报警信号,或者其他检测数
据与预先设定的正常数据有偏差时，均发出声光报警信号。

并可根据事先设定情况，可以在规定的时间内切断受监控回路的供电电源,同时通过二总线将报警信号或预警信号发送至集中监控设备，而且也可以通过集中监控主机进行远程操作和控制。

GST-DH9000漏电报警系统培训资料1 系统简介 (2)2 GST-DH9200漏电探测器 (2)3 GST-DH9300漏电报警控制器 (4)4 GST-DH9000漏电报警系统的设计说明 (7)5 GST-DH9100系列互感器 (8)6 附录参考 (10)1系统简介1.1系统组成：漏电检测系统由GST-DH9100系列零序电流互感器（以下简称互感器），GST-DH9200系列漏电探测器，GST-DH9300系列漏电报警控制器组成。

连接方式：将互感器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电探测器连接，漏电探测器的输出触点与脱扣器连接，漏电探测器和控制器使用总线连接。

1.2基本工作原理：系统工作原理：当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零。

由于一次线圈中没有剩余电流，所以不会感应二次线圈。

当设备或线路发生漏电时，则在故障点产生分流，此漏电电流经大地返回变压器中性点（并未经电流互感器），致使互感器流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。

因此，便会感应二次线圈，当这个电流值达到该漏电探测器限定的动作电流值时，漏电探测器会发出报警信息，由控制器发出命令使开关脱扣，切断电源。

1.3应用场合GST-DH9000漏电火灾报警系统适用于：高层建筑、商店、剧院、电影院、体育馆等人员密集场所宜设置漏电火灾报警系统。

2GST-DH9200漏电探测器2.1简介GST-DH9200系列漏电探测器设计符合GB 14287-2005标准。

使用双重供电方式和成熟的总线技术，工作稳可靠。

应用方式灵活，可以应用于总线式的漏电报警系统，也可以独立作为漏电报警器使用。

2.2技术参数2.2.1工作电压：AC185~245V2.2.2工作电流：AC 5mA2.2.3备电：总线供电2.2.4额定动作漏电电流：300 mA、500 mA、800mA（分别对应GST-DH9200/300、GST-DH9200/500、GST-DH9200/800）。

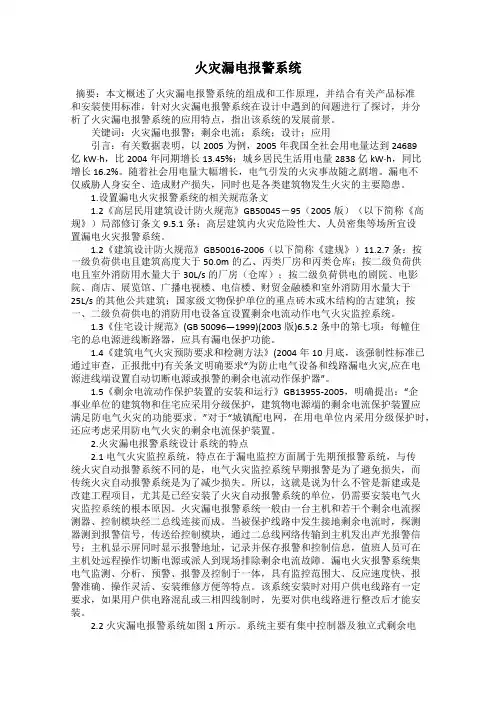

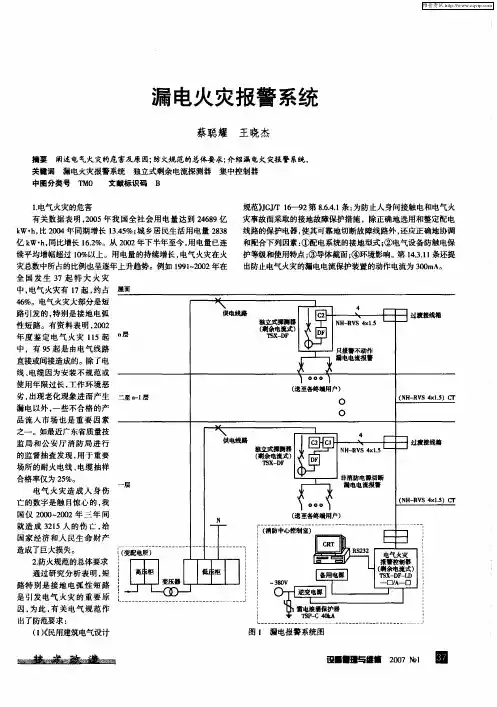

火灾漏电报警系统摘要：本文概述了火灾漏电报警系统的组成和工作原理，并结合有关产品标准和安装使用标准，针对火灾漏电报警系统在设计中遇到的问题进行了探讨，并分析了火灾漏电报警系统的应用特点，指出该系统的发展前景。

关键词：火灾漏电报警；剩余电流；系统；设计；应用引言：有关数据表明，以2005为例，2005年我国全社会用电量达到24689亿kW·h，比2004年同期增长13.45%；城乡居民生活用电量2838亿kW·h，同比增长16.2%。

随着社会用电量大幅增长，电气引发的火灾事故随之剧增。

漏电不仅威胁人身安全、造成财产损失，同时也是各类建筑物发生火灾的主要隐患。

1.设置漏电火灾报警系统的相关规范条文1.2《高层民用建筑设计防火规范》GB50045－95（2005版）（以下简称《高规》）局部修订条文9.5.1条：高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统。

1.2《建筑设计防火规范》GB50016-2006（以下简称《建规》）11.2.7条：按一级负荷供电且建筑高度大于50.0m的乙、丙类厂房和丙类仓库；按二级负荷供电且室外消防用水量大于30L/s的厂房（仓库）；按二级负荷供电的剧院、电影院、商店、展览馆、广播电视楼、电信楼、财贸金融楼和室外消防用水量大于25L/s的其他公共建筑；国家级文物保护单位的重点砖木或木结构的古建筑；按一、二级负荷供电的消防用电设备宜设置剩余电流动作电气火灾监控系统。

1.3《住宅设计规范》(GB 50096—1999)(2003版)6.5.2条中的第七项：每幢住宅的总电源进线断路器，应具有漏电保护功能。

1.4《建筑电气火灾预防要求和检测方法》(2004年10月底，该强制性标准已通过审查，正报批中)有关条文明确要求“为防止电气设备和线路漏电火灾,应在电源进线端设置自动切断电源或报警的剩余电流动作保护器”。

1.5《剩余电流动作保护装置的安装和运行》GB13955-2005，明确提出：“企事业单位的建筑物和住宅应采用分级保护，建筑物电源端的剩余电流保护装置应满足防电气火灾的功能要求。
