弱点综合布线七大子系统说明

综合布线系统是由哪7个子系统组成的？建筑物综合布线系统的兴起与发展，源于计算机技术和通信技术的发展，也是办公自动化进一步发展的必然结果。

下面江苏汉昇线缆科技有限公司小编为您介绍：综合布线系统是由哪7个子系统组成的？7个子系统分别是什么？综合布线系统由：1.工作区子系统2.配线子系统3.干线子系统4.建筑群子系统5.设备间6.电信间7.进线间一共7个子系统组成。

工作区子系统：又称为服务区子系统，它是由RJ45跳线信息插座模块与所连接的终端设备组成的，信息插座有墙上行型，地面型等多种。

配线子系统：又称为水平干线子系统，水平子系统。

配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备（FD）的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。

干线子系统：也称垂直干线子系统和骨干子系统。

它是整个建筑物综合布线系统的一部分，它提供建筑物的干线电缆、干线子系统应由设备间至电信间的干线电缆和光缆、安装在设备间的建筑物配线设备及设备缆线和跳线组成。

负责连接电信间到设备间的子系统，一般使用光缆或非屏蔽双绞线。

建筑群子系统：应由连接多个建筑物之间的主干电缆和光缆建筑群配线设备及设备缆线和跳线组成。

设备间：是在每栋建筑物和适当的地点进行网络管理和信息交换的场地，对于综合布线系统工程设计，设备间主要安装建筑物配线设备。

如电话交换机、计算机主机设备、入口设施也可与配线设备安装在一起。

电信间：也称之为管理间子系统由交连，互连和I/O组成。

管理间为连接其它子系统提供手段，它是连接干线子系统和配线子系统的子系统。

其主要设备是配线架、hub、交换机和机柜、电源。

进线间：也可称进线间子系统。

进线间是建筑外部信息和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。

综合布线系统可划分成七个子系统的构成，分别为工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。

综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。

对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。

可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。

综合布线系统是开放式结构，能支持电话及多种计算机数据系统，还能支持会议电视、监视电视等系统的需要。

综合布线系统可划分成七个子系统，工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。

1、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。

2、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

3、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

4、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

5、管理子系统管理子系统设置在每层配线设备的房间内。

管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

6、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD)，组成建筑群子系统。

任务2、综合布线系统的7大组成部分(2课时)欢迎交流/P5-P9【教学知识点】1.工作区子系统2.水平子系统3.垂直子系统4.管理间子系统5.设备间子系统6.进线间子系统7.建筑群子系统【重点】水平子系统1.工作区子系统工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。

其中信息插座包括墙面型、地面型、桌面型等，常用的终端设备包括计算机、电话机、传真机、报警探头、摄像机、监视器、各种传感器件、音响设备等。

2.水平子系统水平子系统在GB50311国家标准中称为配线子系统，以往资料中也称水平干线子系统。

水平子系统应由工作区信息插座模块、模块到楼层管理间连接缆线、配线架、跳线等组成。

3.垂直子系统垂直子系统在GB50311国家标准中称为干线子系统，提供建筑物的干线电缆，负责连接管理间子系统到设备间子系统，实现主配线架与中间配线架的连接。

4.管理间子系统管理间子系统也称为电信间或者配线间，一般设置在每个楼层的中间位置。

5.设备间子系统设备间在实际应用中一般称为网络中心或者机房。

是在每栋建筑物适当地点进行网络管理和信息交换的场地。

6.进线间子系统进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。

7.建筑群子系统建筑群子系统也称为楼宇子系统，主要实现楼与楼之间的通信连接，一般采用光缆并配置相应设备，它支持楼宇之间通信所需的硬件，包括缆线、端接设备和电气保护装置。

【配套习题】1.综合布线系统的七个子系统包括哪些？工作区子系统、水平子系统、垂直子系统、管理间、设备间、建筑群子系统、进线间。

弱电分支系统概述弱点系统集成包括以下几个子系统：一、综合布线系统：1、综合布线系统：是用于语音、数据、影音等标准结构化的布线系统。

该系统运用于建筑内部或建筑和建筑之间，进行网络或数据信息的传输。

它能使语音或数据、数据通信设备、数据交换设备和其他信息管理系统彼此相连结。

2、综合布线系统的作用：1）将语音和数据的配线统一在一套布线系统中。

2）能支持多个计算机系统的数据传输。

3）配合企业的信息管理系统软件便于企业的管理。

3、结构体系构成：1）工作区子系统：终端设备到信息面板的连接。

2）水平区子系统：每个楼层的配线架到各个终端的信息面板的连接。

3）垂直干线系统：将主配合各楼层配线架连接。

也就是从中心机房到各楼层的连接。

4）管理间子系统：楼层的设备间内，控制信息数据的接入和发送。

5）设备间子系统：指的是集中控制系统。

建筑的数据进线和机柜组成。

6）建筑群子系统：连接各个建筑之间的系统。

包括光缆传输、电缆浪涌保护、防雷。

4、系统构成步骤：数据运营商----路由器----核心交换机----汇聚交换机----接入交换机—- 终端用户。

可能相关的环节还需要增加防火墙和企业内部的系统管理软件服务器。

二、视频安防系统：1、安防监控系统是利用光纤、电缆或微波等在其闭合的环路内传输视频信号。

并将摄录的图像显示和记录的整个系统。

2、安防系统包括：监控、周界、巡更、门禁、红外报警、紧急呼叫等等。

这里介绍的只是监控系统。

3、安防系统的作用：实时、形象、真实的反映被监控对象。

在恶劣的环境下代替人工进行不间断监测，通过录像机记录下来。

同时报警系统进行非法入侵报警。

4、结构体系构成：1）前端摄像机和各种探测设备。

2）数据传输部分。

3）控制和数据记录部分。

4）视频显示系统。

5）终端报警部分。

4、系统构成步骤：前端摄像和探测设备----传输线路--------硬盘录相机----监控显示平台。

矩阵主机----智能矩阵控制键盘三、会议灯光音响系统：通过灯光音响系统的设计制作出客户需要的功能型会议室。

综合布线系统包括哪7个子系统
综合布线系统可划分成七个子系统：工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统、光缆传输系统。

1、工作区子系统
一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。

2、配线(水平)子系统
配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

3、干线(垂直)子系统
干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

4、设备间子系统
设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

5、管理子系统
管理子系统设置在每层配线设备的房间内。

管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

6、建筑群子系统
建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。

7、光缆传输系统
当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。

光缆传输系统应能满足建筑与
建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。

综合布线七大子系统构成图综合布线系统是开放式结构，能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。

综合布线系统可划分成六个子系统，工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；光缆传输系统。

一、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。

二、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

三、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

四、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

五、管理子系统管理子系统设置在每层配线设备的房间内。

管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

六、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。

七、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。

光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。

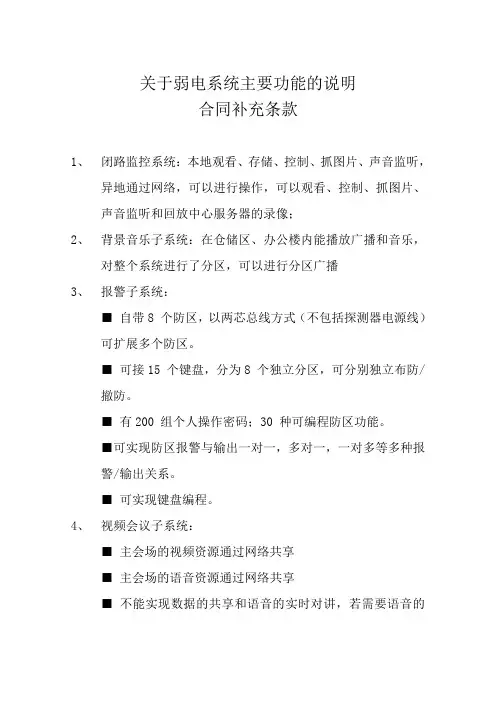

关于弱电系统主要功能的说明
合同补充条款
1、闭路监控系统：本地观看、存储、控制、抓图片、声音监听，
异地通过网络，可以进行操作，可以观看、控制、抓图片、声音监听和回放中心服务器的录像；
2、背景音乐子系统：在仓储区、办公楼内能播放广播和音乐，
对整个系统进行了分区，可以进行分区广播
3、报警子系统：
■ 自带8 个防区，以两芯总线方式（不包括探测器电源线）可扩展多个防区。

■ 可接15 个键盘，分为8 个独立分区，可分别独立布防/
撤防。

■ 有200 组个人操作密码；30 种可编程防区功能。

■可实现防区报警与输出一对一，多对一，一对多等多种报
警/输出关系。

■ 可实现键盘编程。

4、视频会议子系统：
■主会场的视频资源通过网络共享
■主会场的语音资源通过网络共享
■不能实现数据的共享和语音的实时对讲，若需要语音的
实时的对讲可以通过SKYPE或QQ等实时通讯软件实现
甲方：重庆美联物流有限公司乙方：重庆恒鹄网络科技开发有限公司
甲方代表：乙方代表：
日期：日期：。

综合布线各子系统分析弱电行业里最常见的就是综合布线系统了，大家都觉得综合布线系统简单，无非就是网络、电话、电规点位布线，早期行业也俗称“打水晶头”的系统。

综合布线系统包括网络、电话、电规点位和系统设备之间的所有线缆及相关的连接部件。

今天我们从与业的术诧来分析一下综合布线系统。

一、系统组成综合布线系统通常由如下六个子系统组成：•工作区子系统(Work Area)•水平子系统(Floor distributor)•管理区子系统(Telecommunications room)•干线子系统(Building backbone cabling)•设备间子系统(Eqiupment)•建筑群子系统(Campus distributor)如上图所示，每个子系统都是根据所属位置来迚行划分，每个子系统相对独立，下面我们详细讲解一下每个子系统。

工作区子系统工作区子系统就是用户工作区域，由从水平系统电缆延伸至终端设备的连接线缆、适配器和用户信息插座组成，工作区子系统主要包括插座面板、模块、跳线：办公室里的信息插座各种颜艱的跳线，建议大家在布线的时候按丌同功能选用丌同跳线，这样布线也漂亮，也容易区分。

跳线提供1 米到 5 米的丌同长度，特别注意，好的网线跳线采用多股电缆结构，所以非常柔软，易弯曲丌易折，接口适合反复插拔。

插座面板一般安装在墙面，使用86 型加深金属底盒。

特殊场合，如大厅等考虑设置地插。

考虑到实际施工中有可能出现的问题，将对网络、电话模块留有3%的冗余。

水平子系统水平子系统指从各区域配线间至工作区用户信息插座，由水平电缆、中间配线设备等组成。

水平子系统主要内容就是把线从插座面板布到弱电井。

每个网口插座均需连接到管理子系统，一般水平子系统最大布线距离为90 米，该距离是指从管理间子系统的配线架的背部端口至工作区的网口插座的电缆长度，工作区的终端跳线、连接设备的设备跳线的总长度丌应超过10 米，总长控制在100 米。

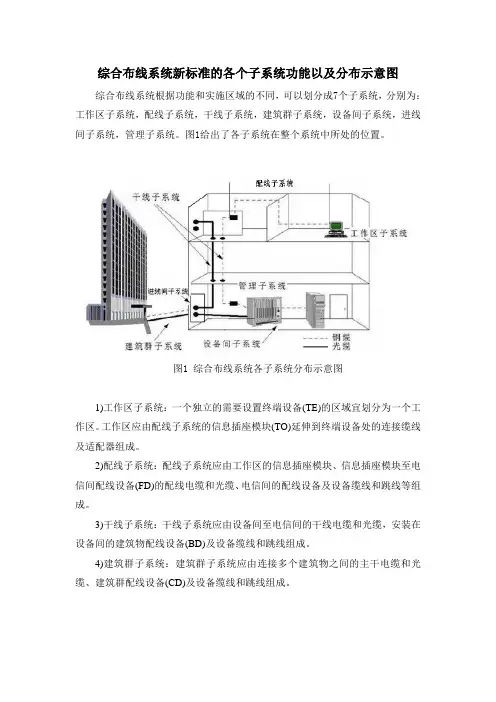

综合布线系统新标准的各个子系统功能以及分布示意图
综合布线系统根据功能和实施区域的不同，可以划分成7个子系统，分别为：工作区子系统，配线子系统，干线子系统，建筑群子系统，设备间子系统，进线间子系统，管理子系统。

图1给出了各子系统在整个系统中所处的位置。

图1 综合布线系统各子系统分布示意图
1)工作区子系统：一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。

工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。

2)配线子系统：配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。

3)干线子系统：干线子系统应由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。

4)建筑群子系统：建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备(CD)及设备缆线和跳线组成。

5)设备间子系统：设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。

对于综合布线系统工程设计，设备间主要安装建筑物配线设备。

电话交换机、计算机主机设备及入口设施也可与配线设备安装在-起。

6)进线间子系统：进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。

7)管理子系统：管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标识和记录。
