陀螺经纬仪操作

引用在这里经纬仪操作方法步骤详解图解添加日志标题经纬仪操作方法步骤详解图解步骤图解1、连接螺旋:旋紧连接螺旋，将仪器固定在三脚架上。

2、调节三脚架:将三脚架打开，调节高度适中，三条架腿分别处于测站周围。

如果地面松软，应将架腿踩实。

3、光学对中器:调节光学对中器的目镜和物镜，使地面清晰成像。

4、脚螺旋:调节脚螺旋，将仪器精确整平。

5、水平制动螺旋:旋紧水平制动螺旋，照准部被固定。

望远镜无法在水平方向转动。

6、水平微动螺旋:水平制动螺旋旋紧后，旋转水平微动螺旋，照准部在水平方向微微转动。

7、竖直制动螺旋:旋紧竖直制动螺旋，望远镜被固定在支架上无法转动。

8、目镜调焦螺旋:转动目镜调焦螺旋，使十字丝清晰。

9、水平度盘反光镜:调整水平度盘反光镜，读书窗数字明亮。

10、竖直度盘反光镜:调整竖直度盘反光镜，使读数窗读数明亮。

11、读数显微镜：调节读数显微镜，使读书清晰。

12、配盘手轮:调整配盘手轮，改变水平度盘读数。

水准仪操作步骤方法详解图解发布: 2009-10-06 09:32 | 作者: admin | 查看: 4次水准仪操作步骤方法详解图解步骤图解1、安放三角架:调节三脚架腿至适当高度，尽量保持三脚架顶面水平。

如果地面松软，应将架腿踩入土中。

2、连接螺旋:旋紧连接螺旋，将水准仪和三脚架连接在一起。

3、脚螺旋:调节脚螺旋，使圆水准气泡居中。

4、制动螺旋:旋紧制动螺旋，望远镜被固定。

5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向微小转动。

6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。

7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。

第四章第一节钢尺量距发布: 2009-10-15 14:15 | 作者: admin | 查看: 18次第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒，故又称钢卷尺。

尺宽约10～15mm，长度有20m、30m和50m等几种。

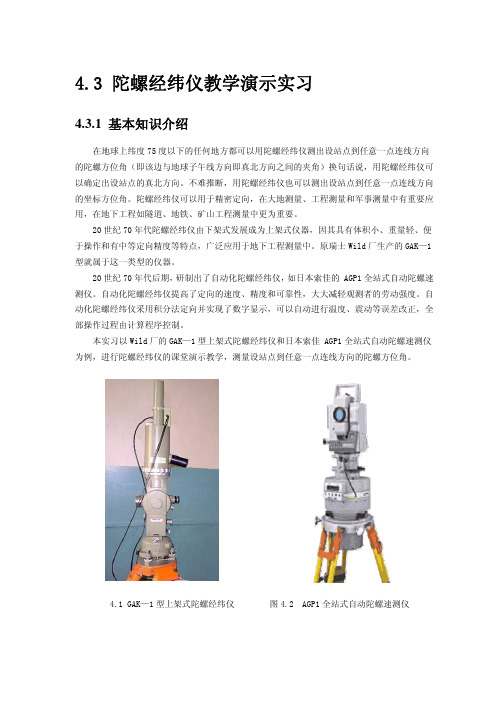

4.3 陀螺经纬仪教学演示实习4.3.1 基本知识介绍在地球上纬度75度以下的任何地方都可以用陀螺经纬仪测出设站点到任意一点连线方向的陀螺方位角（即该边与地球子午线方向即真北方向之间的夹角）换句话说，用陀螺经纬仪可以确定出设站点的真北方向。

不难推断，用陀螺经纬仪也可以测出设站点到任意一点连线方向的坐标方位角。

陀螺经纬仪可以用于精密定向，在大地测量、工程测量和军事测量中有重要应用，在地下工程如隧道、地铁、矿山工程测量中更为重要。

20世纪70年代陀螺经纬仪由下架式发展成为上架式仪器，因其具有体积小、重量轻、便于操作和有中等定向精度等特点，广泛应用于地下工程测量中。

原瑞士Wild厂生产的GAK—1型就属于这一类型的仪器。

20世纪70年代后期，研制出了自动化陀螺经纬仪，如日本索佳的 AGP1全站式自动陀螺速测仪。

自动化陀螺经纬仪提高了定向的速度、精度和可靠性，大大减轻观测者的劳动强度。

自动化陀螺经纬仪采用积分法定向并实现了数字显示，可以自动进行温度、震动等误差改正，全部操作过程由计算程序控制。

本实习以Wild厂的GAK—1型上架式陀螺经纬仪和日本索佳 AGP1全站式自动陀螺速测仪为例，进行陀螺经纬仪的课堂演示教学，测量设站点到任意一点连线方向的陀螺方位角。

图4.1 GAK—1型上架式陀螺经纬仪 图4.2 AGP1全站式自动陀螺速测仪4.3.2 实习内容和要求4.3.2.1实习内容在教室安置GAK—1型上架式陀螺经纬仪一台，AGP1自动陀螺速测仪加SET3B全站仪（全站式自动陀螺速测仪）一台，便携机一台，通讯电缆一根，棱镜一套。

由教师演示两种类型陀螺经纬仪的定向过程。

1) 简要复习陀螺经纬仪的基本原理；2）认识GAK—1型上架式和AGP1全站式自动陀螺速测仪两种仪器，讲解其基本结构；3）讲解陀螺方位角测量方法与步骤4）用GAK—1型上架式陀螺经纬仪测量设站点到棱镜连线方向的陀螺方位角，边测量边讲解；演教实习中，仪器操作以教师为主，学生参与为辅。

经纬仪的基本操作
经纬仪是一种重要的测量仪器，它可以测量地球表面上任意一个点的经纬度坐标，也可以用来确定两个位置之间的方位角和距离。

在测绘、地理、天文、导航等领域，经纬仪都起着重要的作用。

不同型号的经纬仪有不同的操作方式，但基本操作步骤类似。

在使用之前，我们首先要注意经纬仪的校准和防护，保持其精度和耐用性。

下面就是经纬仪的基本操作流程：
1. 放置定位：将经纬仪放在地面上或测量基座上，根据仪器要求调整位置和高度，使其稳定且水平。

2. 调整望远镜：通过松开螺钉，上下、左右移动望远镜，使其准确对准测量目标。

然后拧紧螺钉并用小锤子轻敲一下，使其固定。

3. 读取度数值：在经纬仪的表盘上，可以看到刻度和度数值。

根据需要，将表盘旋转到零点，并对准北极星方向。

现在，你可以读取到当前角度数，并移动望远镜来确保角度值正确。

4. 确定目标方位角：在望远镜内看到目标后，可以通过经、纬轴的旋转方式计算方位角和高度角。

如果计算的是两个点之间的方位角和距离，需要测量它们的经纬度坐标，并进行计算。

5. 记录和处理数据：经纬仪可以记录数据并存储于内存中，这样可以方便后期数据处理和分析。

在完成测量后，需要及时存储并备份数据，确保其安全性和完整性。

以上就是经纬仪的基本操作步骤，我们可以通过训练和实践来熟练掌握。

在现代科技发展的背景下，经纬仪的功能和应用领域还在不断拓展和扩展，可以帮助我们更准确和高效地了解和掌握世界。

实验四 陀螺经纬仪定向方法一、实验目的了解陀螺仪定向的原理，熟悉陀螺仪常用的定向方法，学会使用逆转点法和中天法进行精密定向。

二、实验仪器索佳GP-1陀螺全站仪1台，三脚架1个，棱镜1个。

三、陀螺仪一次测定作业流程本实验为演示实验，由指导教师结合PPT 及仪器操作进行演示教学。

1、陀螺仪悬挂带零位观测【原理】悬挂零位是指陀螺马达不转时，陀螺灵敏部受悬带和导流丝扭力作用而引起扭摆的平衡位置，即扭力矩为零的位置。

观测三次。

在陀螺观测开始之前和结束之后，要作悬带零位观测，相应简称为测前零位和测后零位观测。

【方法】测定悬挂零位时，先将全站仪整平并固定照准部，下方陀螺灵敏部（不启动马达），从读数目镜中观测灵敏部的摆动，在分划板上连续读三个逆转点的读数，估读到0.1格。

()132122L a a a =++⎡⎤⎣⎦2、陀螺仪粗定向在测定已知边和定向边的陀螺方位角之前，首先进行粗略定向，即把全站仪望远镜视准轴置于近似北方向。

3、精密定向（逆转点法）粗定向后，全站仪转到粗定向的北方向，再次下放陀螺，控制摆幅在5~8格之间，用逆转点法通过全站仪精确跟踪逆转点。

[]131224*********a a N a a a N a N N n +⎛⎫=+ ⎪⎝⎭+⎛⎫=+ ⎪⎝⎭=-……4、精密定向（中天法）首先通过逆转点法确定陀螺北方向在±20′内，然后托起陀螺；再放陀螺使其摆幅在8~10格之间，用中天法开始观测；至少测量2个周期。

5、测后零位。

四、陀螺仪一次定向作业流程1、在地面已知边上测定仪器常数由于陀螺轴衰微弱的摆动系数保持不变，故其摆动的平衡位置可以仍未是假想的陀螺主轴稳定的位置。

陀螺主轴虽然指示出真北方向，但是这个方向必须借助陀螺仪光学系统读数。

由于陀螺主轴与陀螺仪光学系统的光轴以及经纬仪视准轴不在同一竖直面捏，因而陀螺仪的指向与地理子午线N 不重合，两者之间的差值称为仪器常数∆（与磁偏角概念不同）。

陀螺经纬仪操作GAK-1陀螺经纬仪操作说明：GAK-1陀螺经纬仪是上架悬挂式陀螺仪器，由陀螺仪、经纬仪、逆变器（带蓄电池）和三脚架组成。

一、首先进行陀螺仪悬带零位测定：先将经纬仪整平并固定照准部，下放陀螺灵敏部，从读数目镜中观测灵敏部的摆动，在分划板上连续读三个逆转点读数，估读到0.1格。

第一和第三个逆转点取平均后，再和第二个逆转点取平均得到陀螺仪的零位。

同时还需要用秒表测定周期。

二、粗略定向在测定已知边和定向边的陀螺方位角之前，必须把经纬仪望远镜视准轴置于近似北方。

最常用的方法为两个逆转点法。

三、精密定向精密定向就是精确测定已知边和定向边的陀螺方位角。

精密定向一般采用逆转点法或者中天法。

逆转点法：1、严格整置经纬仪，以一个测回测定待定和已知测线的方向值，然后将仪器大致对正北方。

2、锁紧摆动系统，启动陀螺马达，待达到额定转速后，下放陀螺灵敏部，进行粗略定向，再制动陀螺并托起锁紧，将望远镜视准轴转到近似北方位置，固定照准部，把水平微动螺旋调到行程中间位置。

3、打开陀螺照明，下放陀螺灵敏部，进行测前悬带零位观测，同时用秒表记录自摆周期。

零位观测完毕，托起并锁紧灵敏部。

4、启动陀螺马达，达到额定转速后，慢慢下放灵敏部到半脱离位置，稍停数秒，再全部下放。

用水平微动螺旋微动照准部，让光标像与分划板零刻划线随时重合，在摆动到逆转点时，连续读取5个逆转点读数。

然后锁紧灵敏部，制动陀螺马达。

5、进行测后零位观测6、以一个测回测定待定和已知测线的方向值中天法：和逆转点法一样进行粗略定向和零位测定，启动陀螺马达，到达额定转速后下放灵敏部，经限幅，使光标像摆幅不超过目镜视场。

然后按下列顺序观测：、1、灵敏部指标线经过分划板零刻划线时启动专用秒表，读取中天时间2、灵敏部指标线到达逆转点时，在分划板上读取摆幅读数3、灵敏部指标线返回零刻划线时读出秒表上的读数4、灵敏部指标线到达另一逆转点时读取摆幅读数5、灵敏部指标线返回零刻划线时再读取秒表上中天时间重复上述操作，一次定向需连续测定5次中天时间，记录不跟踪摆动周期。

陀螺经纬仪定向的一般步骤
陀螺经纬仪定向的一般步骤如下：
1. 设置初始位置：将陀螺经纬仪放置在所需定向的位置上，并设置初始方向。

2. 准确校准：使用校准程序或方法，对陀螺经纬仪进行准确的校准，以确保其读数的准确性。

3. 启动和稳定化：启动陀螺经纬仪，并等待其稳定，使其读数不再有明显变化。

4. 进行定向操作：根据陀螺经纬仪的读数和所需的定向目标，进行相应的定向操作。

可以通过转动陀螺经纬仪来实现定向。

5. 监测和调整：持续监测陀螺经纬仪的读数，并根据需要进行调整，以确保定向的准确性。

6. 完成定向：当陀螺经纬仪的读数稳定在目标值时，定向完成。

记录定向结果并进行后续处理或分析。

需要注意的是，陀螺经纬仪定向可能还涉及其他特定的操作步骤，具体的步骤和方法可能会有所不同，取决于所使用的具体陀螺经纬仪的型号和要求。

因此，在进行陀螺经纬仪定向之前，应详细阅读相关的设备说明书，并按照其要求操作。

陀螺全站仪使用方法
陀螺全站仪是一种用于测量地面控制点坐标的仪器，其使用方法如下：
1. 设定基准点：选择一个已知坐标的控制点作为基准点，并将其坐标输入到陀螺全站仪。

2. 安装仪器：将陀螺全站仪安装在三脚架上，确保仪器水平放置。

3. 定位仪器：使用仪器内置的望远镜和准星，通过观察基准点等标志物，将仪器精确定位到控制点上。

4. 进行测量：通过仪器内置的触摸屏或遥控器，选择测量模式，并根据需要进行相应的测量操作，如测量水平、垂直、角度等。

5. 记录测量结果：测量完成后，将测量结果存储在仪器内部存储器中，或通过连接电脑进行导出和处理。

6. 数据处理：将测量的数据导入到后期处理软件中，进行坐标计算和误差校正等处理操作，得到最终的测量结果。

7. 定位下一个控制点：根据需要，移动仪器到下一个控制点，重复以上步骤，继续进行测量。

需要注意的是，使用陀螺全站仪时应注意保持仪器的稳定和精确定位，避免外部干扰和遮挡物的影响，以确保测量结果的准确性。

此外，使用陀螺全站仪需要具备一定的专业知识和技术技能，操作人员应具备相应的培训和资质。

3-3陀螺全站仪操作方法一、架设仪器1、架设三脚架，架腿螺丝拧紧。

开箱拿仪器，双手搬起仪器两边，放置三脚架上，根据待测边把陀螺仪放到架头中间的位置，以便在架腿上安防控制器和电池。

2、在安放仪器时，要注意读盘上的N指向接近北的位置，全站仪读盘上的红色箭头也指向一个接近北的位置【估计的方向】。

3、拧紧螺旋，固定住陀螺全站仪。

二、连接整平仪器1、三根连接线连接仪器，陀螺供电线、全站仪通讯线、控制器电源线。

卡口对准凹槽。

2、开机整平仪器（1）在开机之前，首先确认陀螺是锁紧状态，即从上往下看，逆时针方向拧紧（2）先开电源红色按钮，全站仪会自动打开，此时不要按下白色按钮。

开启之后全站仪会连续蜂鸣，表示全站仪和控制器通讯成功。

（3）整平仪器，使用电子气泡，按照指示调整即可。

（4）在使用之前，要在控制器上进入功能菜单，找到参数选项，输入当地的纬度，输入纬度的作用是便于粗寻北快速跟踪。

三、自摆零位观测1、在控制器上找到【测量】选项—【零位观测】—【自摆零位观测】。

2、下放陀螺，瞬时针拧开陀螺下放，过程要缓慢。

3、限幅。

使用下方陀螺手轮下面的小螺旋控制摆动幅度，把摆幅控制在±3分以内，当摆幅往正方向增大时限幅手轮逆时针旋转当摆幅往负方向增大时限幅手轮顺时针转动）根据其摆动的快慢程度来调整限幅手轮转动速度。

4、摆动幅度在3以内时，按下【确认】键，采集数据，大概五分钟左右，采集完成后，控制器会响一声提示。

按下确认键存储自摆零位。

5、托起锁紧陀螺。

控制器推到主界面。

四、粗北测量1、转动全站仪瞄准待测边端点。

2、启动电机（按下白色按钮），马达会启动，待控制器上的M不闪烁之后并听到控制器蜂鸣器响声，按下确认键。

3、下放陀螺，完全放下。

使用限幅手轮限幅在﹢100或﹣100之内，单边达到100以内即可。

按下【确认】键。

控制器显示采集数据，至采集完成会提示响一声。

4、托起陀螺。

5、转动全站仪使水平角为控制器上显示的数据。

目次1 仪器概述 (1)1.1 功能及用途 (1)1.2 主要性能指标 (1)1.3 仪器基本工作原理 (1)2 仪器组成 (2)2.1 主机 (3)2.2 供电指示盒 (5)2.3 脚架 (5)2.4 联接电缆 (5)2.5 附件 (6)3 寻北操作介绍 (6)3.1 测前准备 (6)3.2 寻北测量 (6)3.3 方位测量 (7)3.4 操作注意事项 (7)4 供电及充电操作介绍 (8)4.1 陀螺仪供电使用 (8)4.2 陀螺仪电池充电 (8)5 仪器常数的标定及键入 (8)5.1 仪器陀螺方位角的测定 (8)5.2 仪器常数的计算 (9)5.3 常数的键入 (9)6 仪器的检校 (9)6.1 陀螺仪悬带零位修正 (9)6.2 陀螺仪纬度输入 (10)6.3 经纬仪自准直望远镜校正 (10)6.4 经纬仪竖盘指标差校正 (11)6.5 经纬仪其它指标校正 (11)7 仪器的维护与保养 (11)7.1 仪器的日常维护 (11)7.2 使用中的注意事项 (12)1仪器概述1.1功能及用途Y/JTD-2陀螺经纬仪是一款全自动、全天候精密定向仪器。

在满足使用条件的前提下，可快速实现真北方位角的测量。

该仪器具有体积小、重量轻、操作方便、测量快速等特点。

在民用范围内，可广泛应用于矿山、隧道及井下的定向作业。

在军事上，可为远程武器、火炮、雷达及其它设施提供方位基准及方向基准边、棱镜法线的标定。

1.2主要性能指标a) 一次定向中误差：≤30″；b) 一次定向测量时间：≤6min；c) 使用环境温度：-20℃～+50℃；d) 重量：≤13kg；e) 使用寿命：≥1000h。

1.3仪器基本工作原理摆式陀螺的基本构成包括陀螺敏感部、悬丝等。

陀螺敏感部由一根金属合金丝悬挂，一台高速旋转的陀螺电机安装在陀螺敏感部内部，陀螺敏感部的质心位于其悬挂点下方，这样就构成了一个受重力约束的二自由度陀螺，由于其形式类似单摆，因此称摆式陀螺。

陀螺全站仪简易操作步骤及注意事项陀螺全站仪简易操作步骤及注意事项如下：1、对中，整平。

（注：摆脚架时，把脚架全部松开，然后将其端平（圆水准气泡）放到垂球下面，目估对中，踩紧脚架，紧固脚架；安防陀螺仪，调平，对中过程中，如果无法对中，根据垂球与仪器中心的关系升降脚架，让垂球与仪器中心反方向移动，并稍超过仪器中心，在调平对中，重复这个过程即可。

）2、在电控箱主界面上按“2”键，进行参数设臵。

（此过程是设臵测区纬度，一般情况不需要进行。

）3、设臵完成后，按“4”键返回主界面；（注：电源开关只是用于关注电源电压是否低于22V，低于22V必须换电源，该开关并不影响控制箱的运行，控制箱有单独开关进行控制。

）4、仪器预热，按“4”；（最好能够预热两次，并且每次预热后必须等5-10分钟才能开始下一步的操作。

）5、开始陀螺测量，按“1”；（之后进入自动陀螺测量工作，在这个过程中，禁止触碰仪器、脚架等）6、自动陀螺测量完毕后，选择输入数据模式；（注：“1”是自动将全站仪测量数据传输到控制箱，“2”是手动将全站仪测量数据输入到控制箱。

）7、选择“1”后，进入全站仪的普通测量功能，瞄准目标，按全站仪上的记录（F3）键即可将左盘测量数据传输到控制箱，并记录到手簿；之后，按主控面板上的“确认”，主界面跳到要求输入盘右读数，瞄准目标，按全站仪上的记录（F3）键即可将右盘测量数据传输到控制箱，记录到手簿。

8、按“确认键”，弹出选择显示数据项对话框；9、按“1”键，显示测量数据；10、按“.”建，显示所有测量的相关数据，记录基准值、静态零位、An及最后一个陀螺方位值即可；11、对比各次陀螺测量数据之间的差值，最好低于30″；（注：每次陀螺测量必须进行至少三次，且相邻两次陀螺测量方位的差值不得大于30″，若大于该值，需继续测量，直到连续三次测量的值满足上述要求方可。

）************************************************** 重要：在进入全站仪的普通测量功能后，禁止使用设站和角度归零两项功能，否则导致前期测量的仪器常数（正常情况下，每个仪器常数有效期为3个月）失效，要重测，耗费时间、人力。
