下载文档原格式
静电喷漆工作原理静电喷漆是一种广泛应用于工业和艺术领域的涂装技术。
相比传统的涂装方法，静电喷漆具有涂布均匀、节省涂料、环保等优点。
本文将详细介绍静电喷漆的工作原理，包括其涂装原理、设备原理以及适用范围等方面。
静电喷漆的涂装原理是将涂料电静态地喷涂在工件表面，通过静电吸引力将涂料快速均匀地喷涂于工件表面。
涂料会被电荷引到工件表面，形成一个均匀而致密的涂层。
这样能够将涂料喷到更多的表面，同时减少涂料的损失。
这种涂装方式最初是由日本工业者于20世纪60年代发明的，以应对汽车制造业的高效涂装需求。
涂料的静电吸附作用与工件的电势有关，当涂装设备喷出涂料时，由于喷嘴附近带有1～4千伏的高电压，使喷出的涂料带上相应的静电荷，喷出涂料的膜面积形状和质量决定了涂层质量和性能，并且影响喷涂速度和效率。
涂料经过喷嘴形成高速喷射气流，飞出喷嘴时，涂料颗粒单独带上相应数量的电荷，由于涂料颗粒带电，就会受到金属工件表面的吸引力，被吸附在表面，形成一个完美的涂层。
涂料在飞行的过程中，受到电场力的作用，在到达工件表面时，其动能被转化为电位能，造成了较大的静电吸附力。
而钢、铝等金属的表面大多带有负电荷，使其更能与涂料的静电荷互补，增加吸附和附着力。
在喷涂过程中，静电场力的大小取决于喷枪附近的静电电压大小，以及涂料在飞行过程中所带电荷量和速度等因素。
静电喷漆设备主要由喷涂枪、高压电源、减速器等部件组成，具体如下：1. 喷涂枪喷涂枪是静电喷漆的核心部件。
其内部的喷嘴和空气及涂料的组合能够实现高效而均匀的喷涂。
静电喷涂枪由喷嘴、空气调节器和控制器组成，核心是喷嘴。
喷嘴包括涂料入口和空气出口，其内部被喷涂物质牢牢地包裹着。
喷嘴附近同时带有高压静电电源和高压气源，以产生一种稳定的静电场。
这样的喷枪可产生一均匀的涂层，具有非常高的效率和可靠性。
2. 高压电源高压电源主要用于产生静电场，使涂料带上相应的静电电荷，以便在喷涂时有效地达到良好的附着效果。
第1篇摘要：粉末静电喷涂是一种高效、环保、经济的涂装工艺，广泛应用于汽车、家具、建筑、电子等行业。
本文将从粉末静电喷涂的基本原理、设备组成、工艺流程、质量控制等方面进行详细介绍，以期为粉末静电喷涂技术的应用提供参考。
一、引言随着工业技术的不断发展，涂装工艺在提高产品质量、延长使用寿命、美化外观等方面发挥着重要作用。
粉末静电喷涂作为一种先进的涂装技术，具有诸多优点，如环保、节能、高效、质量稳定等。
本文将对粉末静电喷涂工艺进行详细介绍。
二、粉末静电喷涂基本原理粉末静电喷涂是利用静电吸附原理，将粉末涂料喷涂到工件表面的一种涂装方法。
其基本原理如下：1. 喷涂：粉末涂料通过静电喷枪喷出，形成带正电荷的粉末粒子。
2. 静电吸附：带正电荷的粉末粒子在静电场作用下，被工件表面带负电荷的部位吸附。
3. 热固化：吸附在工件表面的粉末涂料在高温下熔化、流平，形成均匀、致密的涂层。
三、设备组成粉末静电喷涂设备主要由以下几部分组成：1. 粉末涂料供应系统：包括粉末料斗、螺旋输送器、定量分配器等。
2. 静电喷枪：用于将粉末涂料喷出，形成带正电荷的粉末粒子。
3. 静电发生器：产生高压静电场，使粉末涂料带电。
4. 烘干固化设备：用于将吸附在工件表面的粉末涂料加热固化。
5. 辅助设备：包括输送装置、工件悬挂装置、冷却装置等。
四、工艺流程粉末静电喷涂工艺流程如下：1. 工件表面处理：对工件进行除油、除锈、磷化等表面处理，提高涂层的附着力。
2. 粉末涂料选择：根据工件材质、要求和使用环境选择合适的粉末涂料。
3. 设备调试：调整粉末涂料供应系统、静电喷枪、烘干固化设备等，确保喷涂质量。
4. 喷涂：将工件悬挂在输送装置上，通过静电喷枪将粉末涂料均匀喷涂在工件表面。
5. 烘干固化：将喷涂后的工件送入烘干固化设备，加热固化粉末涂料。
6. 后处理：检查涂层质量，进行必要的修补和装饰。
五、质量控制粉末静电喷涂质量控制主要包括以下方面：1. 工件表面处理：确保工件表面处理质量，提高涂层附着力。
静电喷漆的原理引言：静电喷漆是一种常见的喷涂技术，它利用静电原理将涂料粒子带电后喷射到工件表面，形成均匀、平滑的涂层。
本文将详细介绍静电喷漆的原理及其应用。
一、静电喷漆的基本原理静电喷漆是利用静电原理实现的一种喷涂技术。
其基本原理如下：1. 涂料粒子带电涂料进入喷枪后，通过涂料喷嘴的高速喷射，形成细小的液滴。
在喷射过程中，喷枪会通过静电发生器将涂料粒子带电。
通常，涂料粒子会带有负电荷。
2. 静电吸引力工件表面通常会通过接地系统与地面连接，从而形成一个电荷分布。
由于工件是接地的，因此它会带有正电荷。
当带有负电荷的涂料粒子喷射到工件表面时，由于正负电荷之间存在静电吸引力，涂料粒子会受到工件表面的吸引而沉积在上面。
3. 形成均匀涂层由于涂料粒子带电，它们会相互排斥，同时也会相互吸引。
这种相互作用力使得涂料粒子在喷射过程中保持分散状态，不会聚集在一起。
因此，当涂料粒子沉积到工件表面时，它们会均匀分布，形成平滑、均匀的涂层。
二、静电喷漆的应用静电喷漆广泛应用于各个领域，包括汽车工业、家具制造、建筑装饰等。
其应用主要有以下几个方面：1. 汽车工业静电喷漆在汽车制造过程中起着关键作用。
通过静电喷漆技术，可以实现汽车外观的精细涂装。
静电喷漆不仅能够提供均匀的涂层，还可以提高涂料利用率，减少喷涂过程中的溅射和浪费。
2. 家具制造在家具制造过程中，静电喷漆可以使家具表面获得平滑、均匀的涂层。
与传统的手工喷漆相比，静电喷漆能够提高生产效率和涂料利用率，减少工人的劳动强度。
3. 建筑装饰静电喷漆在建筑装饰领域有着广泛的应用。
通过静电喷漆技术，可以实现建筑物外墙的涂装，使其表面具有良好的耐候性和装饰效果。
静电喷漆还可以应用于金属构件的防腐涂装，延长其使用寿命。
结论：静电喷漆是一种基于静电原理的喷涂技术，通过将涂料粒子带电后喷射到工件表面，形成均匀、平滑的涂层。
静电喷漆在汽车工业、家具制造、建筑装饰等领域有着广泛的应用，可以提高涂料利用率，提高生产效率，改善涂装质量。

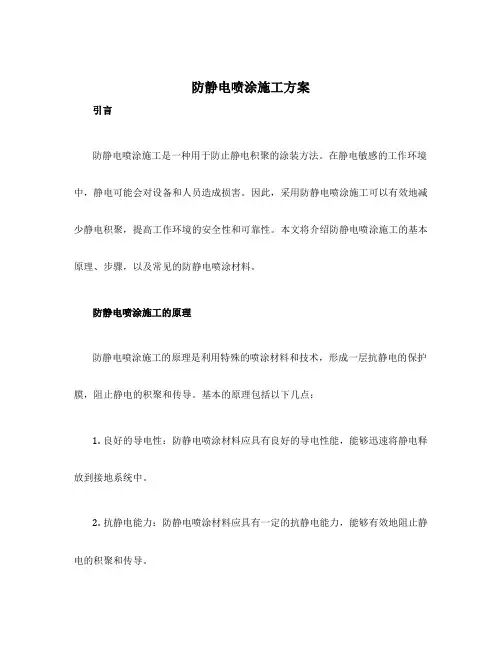

防静电喷涂施工方案引言防静电喷涂施工是一种用于防止静电积聚的涂装方法。
在静电敏感的工作环境中，静电可能会对设备和人员造成损害。
因此，采用防静电喷涂施工可以有效地减少静电积聚，提高工作环境的安全性和可靠性。
本文将介绍防静电喷涂施工的基本原理、步骤，以及常见的防静电喷涂材料。
防静电喷涂施工的原理防静电喷涂施工的原理是利用特殊的喷涂材料和技术，形成一层抗静电的保护膜，阻止静电的积聚和传导。
基本的原理包括以下几点：1.良好的导电性：防静电喷涂材料应具有良好的导电性能，能够迅速将静电释放到接地系统中。
2.抗静电能力：防静电喷涂材料应具有一定的抗静电能力，能够有效地阻止静电的积聚和传导。
3.耐腐蚀性：防静电喷涂材料应具有良好的耐腐蚀性能，能够在恶劣的环境条件下保持其防静电性能不变。
防静电喷涂施工步骤防静电喷涂施工包括以下几个基本步骤：1.准备工作：在进行喷涂施工之前，需要对施工区域进行清洁和准备工作。
清除灰尘、油污和其他杂物，确保施工表面的清洁度。
2.喷涂底漆：首先要进行底漆的喷涂，底漆的选择应根据实际情况进行，一般选择具有良好导电性和附着力的喷涂底漆。
3.防静电喷涂：在底漆干燥后，可以开始进行防静电喷涂。
根据实际需要选择合适的防静电喷涂材料，如防静电涂料、防静电漆等。
4.防静电漆面处理：在喷涂完成后，需要对防静电漆面进行处理。
处理方法包括打磨、抛光等，以获得平整光滑的防静电漆面。
5.检验和验收：在施工完成后，需要对防静电喷涂进行检验和验收。
检验包括对喷涂表面的导电性能和外观质量进行检测，确保其符合标准要求。
常见的防静电喷涂材料1.防静电涂料：防静电涂料是一种具有抗静电功能的特殊涂料。
其主要成分包括导电颗粒、树脂、溶剂等。
防静电涂料可以直接喷涂在需要抗静电的表面上，形成一层导电保护膜。
2.防静电漆：防静电漆是一种与防静电涂料类似的涂料，也具有抗静电功能。
不同之处在于，防静电漆在涂装过程中通常需要加热固化，以获得更好的抗静电效果。
第1篇摘要：静电粉末喷涂是一种高效、环保的涂装工艺，广泛应用于汽车、家电、金属制品等行业。
本文将详细介绍静电粉末喷涂工艺的原理、设备、操作步骤以及注意事项，以期为相关从业人员提供参考。
一、引言静电粉末喷涂工艺是一种利用静电原理，将粉末涂料均匀喷涂在工件表面的涂装方法。
与传统涂装工艺相比，静电粉末喷涂具有以下优点：涂层均匀、附着力强、环保、节省涂料、干燥速度快等。
因此，静电粉末喷涂在工业生产中得到了广泛应用。
二、静电粉末喷涂原理静电粉末喷涂工艺主要基于静电原理，其基本原理如下：1. 粉末带电：在粉末输送过程中，粉末与输送管道、输送带等发生摩擦，使粉末带上静电。
2. 粉末吸附：带电粉末在静电场的作用下，被吸附到工件表面。
3. 粉末熔化：工件表面温度升高，粉末涂料熔化，形成均匀的涂层。
4. 固化：涂层在室温下或加热条件下固化，形成具有良好附着力的涂膜。
三、静电粉末喷涂设备静电粉末喷涂设备主要包括以下几部分：1. 粉末输送系统：包括粉末储存罐、输送泵、输送管道等。
2. 喷涂系统：包括喷枪、静电发生器、粉末回收系统等。
3. 烘干设备：包括烘干室、加热器等。
4. 辅助设备：包括工件输送设备、除静电设备等。
四、静电粉末喷涂操作步骤1. 准备工作：检查设备是否正常，调整设备参数，确保设备处于最佳工作状态。
2. 粉末准备：将粉末涂料倒入储存罐，调整粉末输送系统，确保粉末顺畅输送。
3. 喷涂：将工件放置在喷枪下方，开启喷枪和静电发生器，进行喷涂。
4. 烘干：将喷涂好的工件送入烘干室，进行烘干固化。
5. 冷却：烘干后的工件在冷却室中冷却至室温。
6. 检验：对涂层进行外观检查、附着力测试等，确保涂层质量。
五、静电粉末喷涂注意事项1. 粉末选择：根据工件材质、表面处理要求等因素选择合适的粉末涂料。
2. 喷枪调整：调整喷枪与工件之间的距离、角度等参数，确保涂层均匀。
3. 烘干温度：根据粉末涂料特性，调整烘干温度，确保涂层固化。
静电喷涂的根本原理及技术参数工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。
静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。
工件经过挂具通过输送地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件外表，依靠静电吸引在工件外表形成一层均匀的涂层。
粉末静电喷涂的根本原料用室内型环氧聚酯粉末涂料。
它的主要成份是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件外表形成所需涂层。
辅助材料是压缩空气，要求清洁枯燥、无油无水[含水量小于 1.3g/m3、含油量小于1.0 × 10-5％(质量分数)]粉末静电喷涂的施工工艺●静电高压 60-90kV。
电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。
●静电电流10 ~ 20μA。
电流过高容易产生放电击穿粉末涂层；电流过低上粉率低●流速压力 0.30-0.55MPa. 流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。
●雾化压力 0.30 ~ 0.45MPa 。
适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。
适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。
●清枪压力 0.5MPa 。
清枪压力过高会加速枪头磨损，过低容易造成枪头阻塞。
●供粉桶流化压力 0.04 ~ 0.10MPa 。
供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易浮现供粉缺乏或者粉末结团。
●喷枪口至工件的距离 150 ~ 300mm。
喷枪口至工件的距离过近容易产生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。
●输送链速度 4.5 ~ 5.5m／min。
输送链速度过快会引起粉末涂层厚度不够，过慢则降低生产效率。
涂装处理中的静电喷涂技术随着现代科技的发展，各种新型涂料的出现和涂装处理工艺的不断进步，使得涂装处理领域出现了一个新的技术--静电喷涂技术。
它可以应用于各行各业的产品涂装处理中，拥有着精细涂装、节约成本、减少环境污染等多种优势和特点。
一、静电喷涂技术的概述静电喷涂技术是利用静电吸引力原理，在喷枪头上装有电荷产生器，使粉末或液体颗粒荷电后经过喷枪头喷出，经静电吸引控制后，将粉末或液体颗粒均匀覆盖于工件表面的一种涂装处理方法。
该技术可以适用于金属、塑料、陶瓷、木质品等各种材料的表面涂装处理，其涂装效果较传统喷涂技术更为均匀、高效。
二、静电喷涂技术的特点1.节省喷涂材料静电喷涂技术采用细小的粉末或液体颗粒喷涂，与传统手工喷涂相比，可以将喷涂材料的损耗降至最低。
即使在喷涂某些特殊颜色时，也可以直接将其喷到需要绘制的位置上，减少了大量浪费喷涂材料的现象。
2.精度高传统的涂装喷涂技术受到人工喷涂的限制，很难达到高精度要求的涂装效果。
而静电喷涂技术可以通过设置相应的静电场控制系统，将喷涂颗粒直接吸附在合适的位置上，从而达到较高的精度。
3.快速涂装相比于传统的手工涂装和喷涂，静电喷涂技术具有高效的涂装速度。
它可以在短时间内完成大量的涂装处理工作，提高了生产过程的效率。
4.涂装效果好静电喷涂技术可以用于最细最薄的涂层喷涂，可以获得均匀且细腻的涂装效果。
同时，由于其采用了震荡式涂装喷嘴和均匀喷涂技术，在涂装过程中不会产生气泡、砂粒、不完整的涂层等多种涂装缺陷。
三、静电喷涂技术的应用1.汽车工业静电喷涂技术在汽车工业中被广泛应用。
其高效、节能、精度高、成本低等特点，可以实现汽车的定期保养和涂装处理，保证涂装的质量和效果。
2.木制品制造静电喷涂技术在木制品制造行业中同样得到广泛应用。
由于木制品的特殊性质，普通的喷涂工艺无法完全达到高质量要求。
而静电喷涂技术可以通过均匀喷洒在木制品的表面上，实现更佳的涂装处理效果。
3.食品包装在食品包装行业中，静电喷涂技术可以精确控制喷涂的精度，保证涂层的均匀性和完整性。
静电喷涂技术的研究与应用近年来，随着现代科学技术的不断发展，涂装技术也得到了长足的进步。
其中，静电喷涂技术，作为一种高效、环保、节能的涂装工艺，已经成为现代工业涂装中的一项重要技术。
本文将从静电喷涂的原理、材料、设备、应用等多个方面进行介绍和分析。
一、静电喷涂技术的原理静电喷涂技术是一种利用高电压电场把粉末涂料喷涂到被涂体表面的技术。
其原理是：通过高压静电场在喷枪前端产生静电荷，使得喷枪前端的涂粉上带有相对负载，同时被涂体上带有相对正电荷。
当枪口喷出带电的粉末涂料，粒子在高电压静电场的作用下，加速运动并沿着电场线进入被涂体表面，附着在被涂体上。
由于静电吸附的作用力很大，所以可以将涂层均匀地附着在被涂体表面上，构成一个平滑、致密的涂层。
二、静电喷涂材料的特点静电喷涂材料有两种：粉末状和涂料状。
粉末状的静电喷涂材料，是由一些较为细小的固态粉末组成的。
与普通的喷涂材料相比，粉末喷涂具有以下几个特点：1、环保：相对于传统的涂装工艺，粉末涂料不含有任何有害的溶剂以及挥发有害性气体，不存在“三废”排放问题，符合当今的环保要求。
2、节能：粉末喷涂涂装效率高，无需加热烘干，只需要将喷出的粉末涂料在静电场中停留一段时间即可完成固化成型的过程，相比传统喷涂，节省了大量能源和材料成本。
3、耐磨损：粉末涂料经过电聚积的作用后，涂层的密度更高，附着力更强，不仅表面光滑，而且具有良好的耐磨损性和抗冲击性。
三、静电喷涂设备的组成与原理静电喷涂设备通常由以下几个部分组成：高压电源、喷涂枪、输送机、控制系统等。
1、高压电源：静电喷涂技术的核心是高压电源，它是维持静电场的重要组成部分。
高压电源的输出电压一般在50至100Kv之间，电压越高，静电场越强，也就可以更好地完成涂料的喷涂工作。
但是，由于高电压的带来的安全风险与设备的稳定性，目前市场上的高压电源输出电压一般不超过70Kv。
2、喷涂枪：喷涂枪是实现喷涂效果的关键部件，它通过喷口将喷涂材料粉末均匀地喷射到被涂体表面。
静电喷涂工艺参数静电喷涂是利用高压静电电场使带负电的涂料微粒沿着电场相反的方向定向运动，并将涂料微粒吸附在工件表面的一种喷涂方法。
其工艺参数主要包括以下几个方面：1. 喷涂电压：喷涂电压是静电喷涂的重要参数之一，它直接影响到涂料的荷电量和喷涂效果。
一般来说，喷涂电压越高，涂料的荷电量越大，喷涂效果也越好。
但过高的电压会导致涂料反弹和飞溅，因此需要根据涂料的性质和工件的形状来选择合适的喷涂电压。
2. 喷涂距离：喷涂距离是指喷枪与工件之间的距离，它也会影响到涂料的荷电量和喷涂效果。
一般来说，喷涂距离越近，涂料的荷电量越大，喷涂效果也越好。
但过近的距离会导致涂料聚集和流淌，因此需要根据涂料的性质和工件的形状来选择合适的喷涂距离。
3. 喷涂气压：喷涂气压是指喷枪内部的气压，它会影响到涂料的雾化效果和喷涂速度。
一般来说，喷涂气压越高，涂料的雾化效果越好，喷涂速度也越快。
但过高的气压会导致涂料反弹和飞溅，因此需要根据涂料的性质和工件的形状来选择合适的喷涂气压。
4. 涂料流量：涂料流量是指单位时间内喷枪喷出的涂料量，它会影响到涂料的覆盖面积和涂层厚度。
一般来说，涂料流量越大，涂料的覆盖面积越大，涂层厚度也越厚。
但过大的涂料流量会导致涂料流淌和浪费，因此需要根据涂料的性质和工件的形状来选择合适的涂料流量。
5. 喷枪移动速度：喷枪移动速度是指喷枪在工件表面移动的速度，它会影响到涂料的覆盖面积和涂层厚度。
一般来说，喷枪移动速度越快，涂料的覆盖面积越大，涂层厚度也越薄。
但过快的移动速度会导致涂料喷涂不均匀，因此需要根据涂料的性质和工件的形状来选择合适的喷枪移动速度。
总之，静电喷涂的工艺参数需要根据涂料的性质、工件的形状和要求来选择，以达到最佳的喷涂效果。
简述静电喷涂原理及特点静电喷涂是一种利用静电力将涂料粒子吸附在被喷涂物体表面的涂装技术。
它利用涂料颗粒带电的特性，使颗粒在喷涂过程中在静电力的作用下，快速向被喷涂物体表面移动，并均匀地布满在表面上，形成均匀、致密的涂层。
静电喷涂的原理可以简单概括为以下几个步骤：1.涂料制备：涂料被制成液体形态，在液体中加入带电离子，使若干颗粒带上正电荷或负电荷。
2.高压电场：在喷涂枪头和被喷涂物体之间建立高压电场。
通常是通过高压电源将电荷引入枪头。
3.涂料喷射：涂料从枪头中喷射出来，并通过喷嘴形成雾状。
4.静电吸附：电荷在喷涂过程中由涂料颗粒传递到物体表面。
由于物体通常保持相对地面带电，在接近物体时，正负电荷会相互吸引并使颗粒附着在物体表面。
静电喷涂的主要特点是：1.均匀性：静电喷涂能够产生均匀的喷涂效果，可以获得非常细腻的喷涂质量。
这是由于静电吸引力使颗粒在喷涂过程中快速向物体表面移动，并保持均匀分布。
2.节省材料：相比于传统的喷涂技术，静电喷涂材料利用效率更高。
由于涂料颗粒会被静电吸附在物体表面，几乎没有喷涂漆雾飘散，减少了涂料的浪费。
3.环保性：静电喷涂过程中不会产生有害气体和有害废料。
同时，由于涂料使用量的减少，也减少了对环境的污染。
4.高效性：静电喷涂速度快，可以大量高效地完成喷涂任务。
因为颗粒通过电荷吸引被迅速地吸附在物体表面，使喷涂速度比传统喷涂技术快上数倍。
5.广泛应用：静电喷涂适用于各种不同的表面材料和形状的物体，包括金属、塑料、木材等。
而且静电喷涂可以喷涂各种颜色和不同类型的涂料，适用于多种涂装需求。
静电喷涂技术在工业生产中得到了广泛应用，特别是在汽车、家电、建筑、船舶等行业中。
它可以提高喷涂效率、降低材料浪费、改善涂装质量，并具有环保性。
但是静电喷涂也存在一些问题，例如对工人的安全要求高、静电喷涂设备成本较高等。
因此，对于静电喷涂技术的使用需要在适当的场景和条件下进行。
静电喷涂的基本原理及技术参数工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。
静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。
工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。
1.2.2 粉末静电喷涂的基本原料用室内型环氧聚酯粉末涂料。
它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。
辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3、含油量小于1.0×10-5％(质量分数)]1.2.3 粉末静电喷涂的施工工艺●静电高压60-90kV。
电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。
●静电电流10～20μA。
电流过高容易产生放电击穿粉末涂层；电流过低上粉率低●流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。
●雾化压力0.30～0.45MPa。
适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。
适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。
●清枪压力0.5MPa。
清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞。
●供粉桶流化压力0.04～0.10MPa。
供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易出现供粉不足或者粉末结团。
●喷枪口至工件的距离150～300mm。
喷枪口至工件的距离过近容易产生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。
●输送链速度4.5～5.5m／min。
输送链速度过快会引起粉末涂层厚度不够，过慢则降低生产效率。
1.2.4 粉末静电喷涂的主要设备●喷枪和静电控制器喷枪除了传统的内藏式电极针，外部还设置了环形电晕而使静电场更加均匀以保持粉末涂层的厚度均匀。
静电控制器产生需要的静电高压并维持其稳定，波动范围小于10％。
●供粉系统供粉系统由新粉桶、旋转筛和供粉桶组成。
粉末涂料先加入到新粉桶，压缩空气通过新粉桶底部的流化板上的微孔使粉末预流化，再经过粉泵输送到旋转筛。
旋转筛分离出粒径过大的粉末粒子(100μm以上)，剩余粉末下落到供粉桶。
供粉桶将粉末流化到规定程度后通过粉泵和送粉管供给喷枪喷涂工件。
●回收系统喷枪喷出的粉末除一部分吸附到工件表面上(一般为50％～70％，本公司为70％)外，其余部分自然沉降。
沉降过程中的粉末一部分被喷粉棚侧壁的旋风回收器收集，利用离心分离原理使粒径较大的粉末粒子(12μm以上)分离出来并送回旋转筛重新利用。
12pom以下的粉末粒子被送到滤芯回收器内，其中粉末被脉冲压缩空气振落到滤芯底部收集斗内，这部分粉末定期清理装箱等待出售。
分离出粉末的洁净空气(含有的粉末粒径小于1 μm、浓度小于5g/m3)排放到喷粉室内以维持喷粉室内的微负压。
负压过大容易吸入喷粉室外的灰尘和杂质，负压过小或正压容易造成粉末外溢。
沉降到喷粉棚底部的粉末收集后通过粉泵进入旋转筛重新利用。
回收粉末与新粉末的混合比例为(1:3)～(1:1)。
使用该回收系统，本公司的总体粉末利用率平均达到95％。
●喷粉室体顶板和壁板采用透光聚丙烯塑料材质，以最大限度减少粉末黏附量，防止静电荷累积干扰静电场。
底板和基座采用不锈钢材质，既便于清洁又具有足够的机械强度。
●辅助系统包括空调器、除湿机。
空调器的作用一是保持喷粉温度在35℃以下以防止粉末结块；二是通过空气循环(风速小于0.3m/s)保持喷粉室的微负压。
除湿机的作用是保持喷粉室相对湿度为45％～55％，湿度过大空气容易产生放电击穿粉末涂层，过小导电性差不易电离。
1.3 固化1.3.1 粉末固化的基本原理环氧树脂中的环氧基、聚酯树脂中的羧基与固化剂中的胺基发生缩聚、加成反应交联成大分子网状体，同时释放出小分子气体(副产物)。
固化过程分为熔融、流平、胶化和固化4个阶段。
温度升高到熔点后工件上的表层粉末开始融化，并逐渐与内部粉末形成漩涡直至全部融化。
粉末全部融化后开始缓慢流动，在工件表面形成薄而平整的一层，此阶段称流平。
温度继续升高到达胶点后有几分短暂的胶化状态(温度保持不变)，之后温度继续升高粉末发生化学反应而固化。
1.3.2 粉末固化的基本工艺采用的粉末固化工艺为180℃，烘15min，属正常固化。
其中的温度和时间是指工件的实际温度和维持不低于这一温度的累积时间，而不是固化炉的设定温度和工件在炉内的行走时间。
但两者之间相互关联，设备最初调试时需要使用炉温跟踪仪测量最大工件的上、中、下3点表面温度及累积时间，并根据测量结果调整固化炉设定温度和输送链速度(它决定工件在炉内的行走时间)，直至符合上述固化工艺要求。
这样就可以得出两者之间的对应关系，因此在一段时间内(一般为2个月)只需要控制速度即可保证固化工艺。
1.3.3 粉末固化的主要设备设备主要包括供热燃烧器、循环风机及风管、炉体3部分。
本公司使用的供热燃烧器为德国威索产品，使用0～35#轻柴油。
具有发热效率高、省油的优点。
循环风机进行热交换，送风管第一级开口在炉体底部，向上每隔600mm有一级开口，共三级。
这样可以保证1 200mm工件范围内温度波动小于5℃，防止工件上下色差过大。
回风管在炉体顶部，这样可以保证炉体内上下温度尽可能均匀。
炉体为桥式结构，既有利于保存热空气，又可以防止生产结束后炉内空气体积减小吸人外界灰尘和杂质。
1.4 检查固化后的工件，日常主要检查外观(是否平整光亮、有无颗粒、缩孔等缺陷)和厚度(控制在55～90μm)。
如果首次调试或需要更换粉末时则要求使用相应的检测仪器检测如下项目：外观、光泽、色差、涂层厚度、附着力(划格法)、硬度(铅笔法)、冲击强度、耐盐雾性(400h)、耐候性(人工加速老化)、耐湿热性(1 000h)1.5 成品检查后的成品分类摆放在运输车、周转箱内，相互之间用报纸等软质材料隔离，以防止划伤并做好标识待用2 粉末静电喷涂作业的常见问题及解决方法2.1 涂层杂质常见杂质主要来源于喷粉环境中的颗粒，以及其他各种因素引起的杂质，现概括如下。
(1)固化炉内杂质。
解决方法是用湿布和吸尘器彻底清洁固化炉的内壁，重点是悬挂链和风管缝隙处。
如果是黑色大颗粒杂质就需要检查送风管滤网是否有破损处，有则及时更换。
(2)喷粉室内杂质。
主要是灰尘、衣物纤维、设备磨粒和喷粉系统积垢。
解决方法是每天开工前使用压缩空气吹扫喷粉系统，用湿布和吸尘器彻底清洁喷粉设备和喷粉室。
(3)悬挂链杂质。
主要是悬挂链挡油板和一次吊具接水盘(材质为热镀锌板)被前处理酸、碱蒸气腐蚀后的产物。
解决方法是定期清理这些设施(4)粉末杂质。
主要是粉末添加剂过多、颜料分散不均、粉末受挤压造成的粉点等。
解决方法是提高粉末质量，改进粉末储运方式。
(5)前处理杂质。
主要是磷化渣引起的大颗粒杂质和磷化膜黄锈引起的成片小杂质。
解决方法是及时清理磷化槽和喷淋管路内积渣，控制好磷化槽液浓度和比例。
(6)水质杂质。
主要是前处理所使用的水中含砂量、含盐量过大引起的杂质。
解决方法是增加水过滤器，使用纯水做为最后两级清洗水。
2.2 涂层缩孔(1)前处理除油不净或者除油后水洗不净造成表面活性剂残留而引起的缩孔。
解决方法是控制好预脱脂槽、脱脂槽液的浓度和比例，减少工件带油量以及强化水洗效果。
(2)水质含油量过大而引起的缩孔。
解决方法是增加进水过滤器，防止供水泵漏油。
(3)压缩空气含水量过大而引起的缩孔。
解决方法是及时排放压缩空气冷凝水。
(4)粉末受潮而引起的缩孔。
解决方法是改善粉末储运条件，增加除湿机以保证回收粉末及时使用(5)悬挂链上油污被空调风吹落到工件上而引起的缩孔。
解决方法是改变空调送风口位置和方向。
(6)混粉而引起的缩孔。
解决方法是换粉时彻底清理喷粉系统2.3 涂层色差(1)粉末颜料分布不均匀引起的色差。
解决的方法是提高粉末质量，保证粉末的L、a、b 相差不大而且正负统一。
(2)固化温度不同引起的色差。
解决方法是控制好设定温度和输送链速度，以保持工件固化温度和时间的一致性和稳定性。
(3)涂层厚薄不均匀引起的色差。
解决方法是调整好喷粉工艺参数和保证喷粉设备运行良好以确保涂层厚度均匀一致。
2.4 涂层附着力差(1)前处理水洗不彻底造成工件上残留脱脂剂、磷化渣或者水洗槽被碱液污染而引起的附着力差。
解决方法是加强水洗，调整好脱脂工艺参数以及防止脱脂液进入磷化后的水洗槽。
(2)磷化膜发黄、发花或者局部无磷化膜而引起的附着力差。
解决方法是调整好磷化槽液浓度和比例，提高磷化温度。
(3)工件边角水分烘干不净而引起的附着力差。
解决方法是提高烘干温度(4)固化温度不够而引起的涂层大面积附着力差。
解决方法是提高固化温度(5)深井水含油量、含盐量过大而引起的附着力差。
解决方法是增加进水过滤器，使用纯水做为最后2道清洗水。
静电喷涂的常见误区2.5 常见误区之一：喷枪标定电压越高，上粉性能越好。
错误原因：1、在粉体静电喷涂中，当充电电压超过一定的数值后，如果继续增加，粉末在工件上的吸附量反而会减少。
2、静电电压过高会造成高压打火，不但会在工件表面留下针孔，而且会让操作人员感觉很不舒服，也确实会增加粉末被点燃的可能性。
在实际喷涂过程中，喷枪输出的静电电压应该根据粉末特点、工件特点、喷枪与工件的距离等条件自动将输出电压调节在比较适宜的数值上，才能保证喷涂的正常进行。
2.6 误区之二：高压外置的喷枪只要电压足够高，就能获得相当于内置喷枪的性能。
错误原因：1、内置喷枪的高性能绝对不是靠提高电压来获得的，也不仅仅是解决了高压静电在传输过程中的电压损耗问题，高压内置喷枪的性能是普遍优于外置喷枪的，两者的性能差距和产生原因请参阅如下网页的详细分析：《高压外置与高压内置静电喷塑机的差别分析》(点击查看)2、如果大幅度提高外置喷枪的静电电压，必定会造成高压线击穿漏电、喷枪对工件打火等一系列问题，结果非但不会提高喷枪的性能，反而会危及操作人员的安全。
2.7 误区之三：只要是高压内置的喷枪，上粉性能都差不多。
错误原因：1、不同厂家不同型号的产品往往在性能指标上有一定的差距，甚至有可能有很大的差别，对于用户来讲，最好不要轻易听信设备生产厂家提供的数据指标（比如喷枪输出静电电压是多少多少千伏，电流是多少多少微安），因为一来您对厂家报给您的这些专业参数并没有办法测量，二来设备的性能并非取决于电压、电流这么简单，因此最为稳妥的办法是以实践结果来判断设备的性能，简单来讲就是找来几个比较难喷的工件试一下，结果自然一目了然，工件选择与试验方法参照如下网页的介绍：《可以用于检验静电喷塑机性能的特殊工件(难喷的工件)》(点击打开)。
