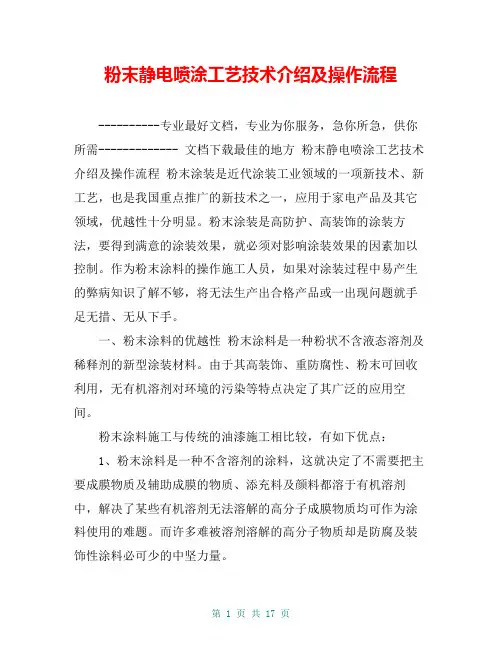

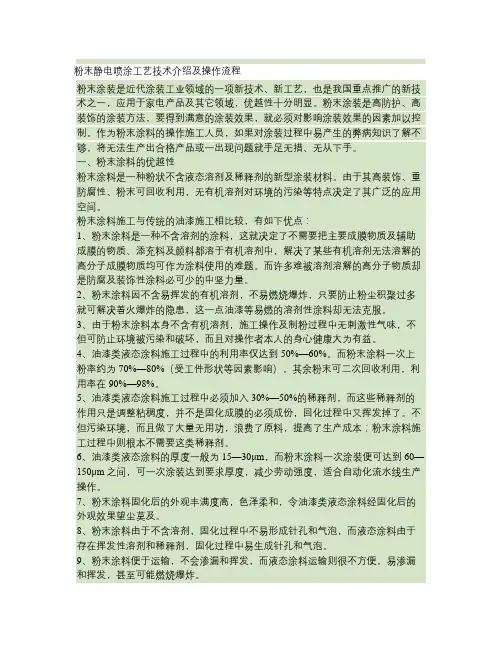

粉末静电喷涂工艺技术介绍及操作流程粉末涂装是近代涂装工业领域的一项新技术、新工艺，也是我国重点推广的新技术之一，应用于家电产品及其它领域，优越性十分明显。
粉末涂装是高防护、高装饰的涂装方法，要得到满意的涂装效果，就必须对影响涂装效果的因素加以控制。
作为粉末涂料的操作施工人员，如果对涂装过程中易产生的弊病知识了解不够，将无法生产出合格产品或一出现问题就手足无措、无从下手。
一、粉末涂料的优越性粉末涂料是一种粉状不含液态溶剂及稀释剂的新型涂装材料。
由于其高装饰、重防腐性、粉末可回收利用，无有机溶剂对环境的污染等特点决定了其广泛的应用空间。
粉末涂料施工与传统的油漆施工相比较，有如下优点：1、粉末涂料是一种不含溶剂的涂料，这就决定了不需要把主要成膜物质及辅助成膜的物质、添充料及颜料都溶于有机溶剂中，解决了某些有机溶剂无法溶解的高分子成膜物质均可作为涂料使用的难题。
而许多难被溶剂溶解的高分子物质却是防腐及装饰性涂料必可少的中坚力量。
2、粉末涂料因不含易挥发的有机溶剂，不易燃烧爆炸，只要防止粉尘积聚过多就可解决着火爆炸的隐患，这一点油漆等易燃的溶剂性涂料却无法克服。
3、由于粉末涂料本身不含有机溶剂，施工操作及制粉过程中无刺激性气味，不但可防止环境被污染和破坏，而且对操作者本人的身心健康大为有益。
4、油漆类液态涂料施工过程中的利用率仅达到50%—60%。
而粉末涂料一次上粉率约为70%—80%（受工件形状等因素影响），其余粉末可二次回收利用，利用率在90%—98%。
5、油漆类液态涂料施工过程中必须加入30%—50%的稀释剂，而这些稀释剂的作用只是调整粘稠度，并不是固化成膜的必须成份，回化过程中又挥发掉了。
不但污染环境，而且做了大量无用功，浪费了原料，提高了生产成本；粉末涂料施工过程中则根本不需要这类稀释剂。
6、油漆类液态涂料的厚度一般为15—30μm，而粉末涂料一次涂装便可达到60—150μm之间，可一次涂装达到要求厚度，减少劳动强度，适合自动化流水线生产操作。
7、粉末涂料固化后的外观丰满度高，色泽柔和，令油漆类液态涂料经固化后的外观效果望尘莫及。
8、粉末涂料由于不含溶剂，固化过程中不易形成针孔和气泡，而液态涂料由于存在挥发性溶剂和稀释剂，固化过程中易生成针孔和气泡。
9、粉末涂料便于运输，不会渗漏和挥发，而液态涂料运输则很不方便，易渗漏和挥发，甚至可能燃烧爆炸。
10、粉末涂料的防腐装饰性好，生产综合成本低，油漆类液态涂料则无法与之相媲美。
正是由于上述诸多液态涂料所不具备的优点，粉末涂料在近二十年来在中国大地呈现欣欣向荣、蒸蒸日上的局面。
但从科学的角度去分析，任何事物都有优点也有不足之处。
粉末涂料在使用过程中仍存在换色困难、生产设备复杂、必须高温固化等缺点。
这正是从事涂装行业的广大同仁需通过不断努力攻克的难题。
粉末涂料真正应用到工业和生产中在我国只有二十几年的历史，目前在生产工艺和施工应用方面均已趋于成熟。
进入八十年代后期，在国内和国外掀起了一股“粉末热”，尤其在我国，近几年的粉末涂料年增长率曾超过25%，这在涂料史上是罕见的。
国外先进工业国家由于起步早，基础好，目前以年增长率10—15%的速度增长。
两相比较，我国有着广阔的市场需求。
就目前市场产品，大到冰箱、洗衣机、防盗门，小到五金制品，无一不与静电粉末喷涂有着不解之源。
这足以预示我国粉末涂料行业发展的灿烂前景。
二、喷涂施工过程中的主要设备及性能静电粉末喷涂是将粉末涂料在压缩空气作用下雾化得细而均匀，凭借高压电场的作用均匀地吸附于金属工件表面，高温固化成膜的一种先进的涂装工艺。
由法国Sames公司于1962年最先研制成功，1965年随着英、法、德、美、日等国相继推出成套静电粉末喷涂设备，在工业生产中达到了广泛的应用。
粉末静电喷涂属涂装后处理，必须在工件进行了严格前处理（除油、除锈、磷化）后进行，工件表面无油、无锈、无飞扬的尘土，无挂灰现象，且绝对不允许有高温（180—200℃）易分解的产物存在。
尽可能采用喷砂或锌系磷化（铁系磷化效果很差），不允许除油除锈后，直接用亚硝酸盐等钝化防锈即进行静电粉末喷涂，易导致涂层附着力不好及大面积脱落现象，这一点在许多厂家曾有过沉痛的教训。
静电粉末喷涂所需的主要设备有：⑴喷涂主机（含高压发生器、喷枪、供粉桶、控制系统一套）；⑵喷室⑶ 回收装置⑷ 输送系统（含输送链及运货车等）⑸ 固化装置（含自动控温装置及通风装置）⑹空气压缩机（含油水分离系统）。
下面就各设备的主要作用及重要参数简单介绍如下：1.喷涂主机市场上使用的喷涂主机有的是分散型的，有的则结合在一起。
无论采用什么方式，作用是相同的：使粉末涂料雾化均匀，吸附于金属工件表面。
高压静电发生器主要作用是产生高压电荷，与零电位的工件产生电位差，形成粉末涂料微粒吸附的主要动力。
一般高压发生器输入电压为220V（也有输入24V或36V的）经过多次高频振荡，倍压放大，输出电压可高达50—100KV，但正常条件下（非短路状态）输出电流只有10—20uA，对人体无损伤作用。
正常工作时将喷枪高压调整到45—50KV即可使粉末涂料良好吸附（工件悬挂装置应接地良好，R≤4欧姆），如第二次补喷，电压可调到60—70KV（或预热工件后喷涂），否则不易上粉。
喷枪是粉末涂料由供粉桶到达工件的关键部件，枪体必须绝缘性能良好，工作时工件离喷头的距离应保持在120—180mm之间为易，根据不同工件要选择不同的喷粉扩散体固定于枪头上达到雾化均匀。
如果距离工件太近易短路打火，造成涂层表面有击穿点，影响涂装效果；距离太远不易吸附上粉。
喷涂时一定要保持枪与工件平面垂直，前后移动速度均匀，速度为0.1米/秒左右，上下间距不留空档，不过喷和漏喷。
输粉管路一般长3—5米，高压电缆线应绝缘良好，不可相互对接。
生产过程中操作工应穿导电鞋，禁止下垫绝缘板操作。
供粉桶是影响粉末喷涂过程中出粉量及雾化的主要设备。
一般市场上多采用流化沸腾式供粉桶，生产前一般要装入粉末涂料达桶容积的三分之二，调整沸腾气压（又叫流化气压）一般在0.05—0.08Mpa，调整供粉气压0.08—0.12Mpa，使供粉量一般在80—150g/min之间，（根据工人熟练程度和工件形状及难易吸附而定）。
如果在供粉桶中添加回收粉，一定要过180目的筛后添加，添加比例按一份回收份和三份新粉混合为易。
停产时一定要将供粉桶中粉末涂料清理干净，防止粉末受潮或微孔板受潮堵塞。
控制系统主要包括电磁阀和减压阀等，通过枪柄开关控制供粉量及空气的通和断。
2.喷室喷室是让工件在其内接受表面涂装的主要设备，要求其高低及开口易于工件进出及生产工人的操作，开口越少越好。
3.回收装置目前市场上的回收装置一般有两种，老式的传统回收分一级回收和二级回收；一级回收即旋风式回收，通过旋风除尘器回收，在底部留下大量回收粉，把含粉的空气排入二次回收装置。
二次回收装置由滤袋和振打装置组成，把空气通过滤袋壁排出，超细粉（只有很少量，约占2—5%）留在滤袋底部。
老式回收装置存在占地面积大，清理及换粉困难的不足之处。
新式回收装置是在老式回收装置的基础上改进而成的。
把二次回收和一次回收返过来使用，让含粉的空气抽到滤袋或芯壁上，抽走空气留下回收粉（留到了喷室内），每隔二至三分钟靠反脉冲装置形成气流反吹并在几秒中完成，使吸附于滤袋或滤芯上的粉末震落到喷室中，然后重复其初的工作状态。
脉冲反吹时几个滤芯交替进行，才不会使粉尘外溢。
目前的滤芯大都用纸做成，外涂有机树脂，表面光滑，不易粘粉，滤纸强度大，透气性好，外有金属网保护，可长期使用。
无论采取何种方式回收，均必须保证室内粉尘不外溢为宗旨，一般喷室内应形成0.05—0.09Mpa左右的负压，喷室开口处空气流速应控制在0.5—0.6m/秒，才能达到这一目的。
4.输送系统输送系统主要包括输送链和运货车等。
大型自动化喷涂生产线采用悬挂式输送链较多，直接将工件送到喷室，喷涂完成后直接送到固化炉内，操作工人只负责挂货、卸货。
这类输送链要求调好电机转速，达到固化时间20分钟，同时在喷涂时有足够的时间。
输送链润滑良好传输平稳是保证有良好涂层的关键，必须采用耐高温润滑剂(二硫化钼或耐高温钙基润滑脂)，小型生产线常采用手动操作，喷涂后挂于运货小车上推入固化炉。
此时运货小车要求运输平稳，推动方便，高低适合于悬挂工件即可。
5.固化装置目前静电粉末喷涂采用的固化装置从结构上分有窑洞式和隧道式两种，隧道式固化炉适宜于批量大、品种固定而单一的产品。
配备自动输送链，产量大，能耗高，适宜于连续式不间断生产，而窑洞式固化炉正好与此相反，故很受中小型个体企业喜爱。
从热能源上又分为燃油式、燃煤式、电热式。
燃油式及燃煤式烤箱控制不精确，但生产成本低，燃煤式烤箱成本约是电热式的十分之一，只适合于个体企业的涂装工件，自动化程度低：燃油式烤箱一次性投资设备较贵重，需要燃油器、散热管等。
电热式固化炉由于易控温而广泛使用。
电热式加温的加温源分为电阻丝、远红外碳化硅扳、石英加热管、低碳钢加热管等。
采用远红外加温：要比传统的电阻丝加温节省能源，缩短加热时间，降低生产成本，因而更受欢迎。
目前为了节省能源，降低生产成本，固化炉中用电阻丝加温已逐渐减少，广泛采用红外线或远红外线加温措施。
采用碳化硅远红外加热板，加热迅速，但—般每块板功率都在1-2KW，热量太集中，易出观局部烤黄观象，因电负荷大，接线头常易烧断。
碳化硅板反复升温，降温易破裂，且升温滞后，热容量较大：石英远红外电热管热量不集中，升温迅速，自身热容量小，恒温断电后缓冲能力低，且外观透明，便于观察工作状况及时维修，但易破碎是最大的美中不足，应十分注意工件掉下砸伤引起短路连电的可能性，必须有保护网；低碳钢远红外加热管热容量较石英管大，前期升温较石英管缓慢，恒温断电后缓冲能力比石英管人，恒温周期长，自身强度好，在市场上有广泛的应用。
一般静电粉末涂料要求180℃±5℃的环境中，固化20分钟才能达到充分固化的目的。
固化炉中为了保持温度均匀一般还要有热风循环装置。
热风循环装置一般应该在固化炉中温度高于150℃时才开始循环。
固化炉一般配有自动控温仪，自动计时仪和到时报警装置(通过式固化炉只配有自动恒温装置，靠输送链运行速度确定固化时间)。
对于厚壁工件或铸铁工件，由于其热容量大，必须适当升高固化温度才能达到正常的固化效果(铸铁件一般在预热至200℃,喷塑固化时采用190---210℃左右，约30分钟的固化条件)。
6.空气压缩机空压机是产生压缩空气的唯—设施，双枪喷涂要选择气量为0.76m3／min或更大的空压机。
产生的压缩空气输出气压0．4--0．6Mpa为易。
要求必须有空气净化系统(又名油水分离器)，非常洁净的空气是保证涂料均匀雾化、涂层优良的重要一环。
