1:500地形图测绘2.3.1基本要求a) 地形图碎部点高程注记至0.01m。
b) 地形要素测绘与表示，要按规范与图式执行。
c) 地形图测绘完成后，作业员应详细地进行自我检查与整理，测区要统一对所测图幅进行检查。
d) 地形图内容表示要合理、齐全、综合取舍要恰当，主次分明。
e) 地貌测绘要正确，表示要合理，微貌显示要逼真。
2.3.2 数据采集方法a) 在空旷地区且能满足RTK测量条件的地方，直接采用RTK技术采集碎部点三维坐标数据，并将采集的碎部点按编码存入电子手簙。
b) 在居民区或RTK信号较差的地方采用全站仪采集数据。
使用全站仪在各级控制点上设站、定向、检查，采用极坐标法采集地形、地物点三维坐标，利用全站仪内部存储器记录地形、地物点观测顺序号、三维坐标和编码，在野外现场绘制草图，并标注观测顺序号。
测站上要记录观测错误的数据的顺序号，以便内业进行数据删除。
数据采集时，地物点、地形点测距的最大长度应不超过200米，应遵守“看不清不测”的原则。
2.3.3 仪器设置及测站检查地形测图时仪器的设置及测站上的检查应符合下列规定：a) 仪器对中误差不应大于5mm；b) 照准一图根点标定方向，观测另一图根点作为检核，算得检核点的平面位置误差不应大于0.05m，高程误差不应大于0.05m；c) 仪器高、棱镜高应量记至毫米。
2.3.4 数据处理将RTK手簙或全站仪记录数据传输至计算机，对采集的数据进行检查，删除错误数据后，将数据格式转换为CASS2008软件数据格式，利用软件展绘野外采集数据点号（即观测顺序号）（或编码）。
2.3.5 图形编辑对照野外绘制的草图，利用展绘到计算机软件上的点号（或编码）进行地形图的编辑，根据相应图式、规范和设计书要求对地物进行分层、编码。
2.3.6 地形图测绘内容及取舍本测区地形图测绘内容应表示：测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。

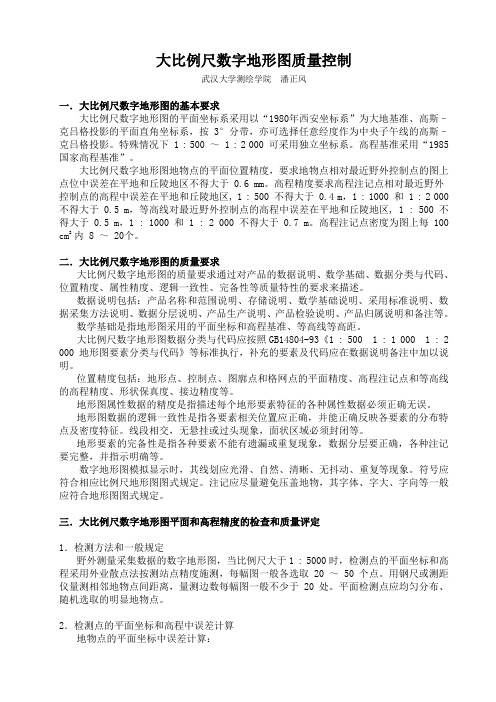

大比例尺数字地形图质量控制武汉大学测绘学院潘正风一．大比例尺数字地形图的基本要求大比例尺数字地形图的平面坐标系采用以“1980年西安坐标系”为大地基准、高斯–克吕格投影的平面直角坐标系，按 3°分带，亦可选择任意经度作为中央子午线的高斯–克吕格投影。
特殊情况下 1 : 500 ～ 1 : 2 000 可采用独立坐标系。
高程基准采用“1985国家高程基准”。
大比例尺数字地形图地物点的平面位置精度，要求地物点相对最近野外控制点的图上点位中误差在平地和丘陵地区不得大于 0.6 mm。
高程精度要求高程注记点相对最近野外控制点的高程中误差在平地和丘陵地区, 1 : 500 不得大于 0.4 m，1 : 1000 和 1 : 2 000不得大于 0.5 m，等高线对最近野外控制点的高程中误差在平地和丘陵地区, 1 : 500 不得大于 0.5 m，1 : 1000 和 1 : 2 000 不得大于 0.7 m。
高程注记点密度为图上每 100 cm2 内 8 ～ 20个。
二．大比例尺数字地形图的质量要求大比例尺数字地形图的质量要求通过对产品的数据说明、数学基础、数据分类与代码、位置精度、属性精度、逻辑一致性、完备性等质量特性的要求来描述。
数据说明包括：产品名称和范围说明、存储说明、数学基础说明、采用标准说明、数据采集方法说明、数据分层说明、产品生产说明、产品检验说明、产品归属说明和备注等。
数学基础是指地形图采用的平面坐标和高程基准、等高线等高距。
大比例尺数字地形图数据分类与代码应按照GB14804-93《1 : 500 1 : 1 000 1 : 2 000 地形图要素分类与代码》等标准执行，补充的要素及代码应在数据说明备注中加以说明。
位置精度包括：地形点、控制点、图廓点和格网点的平面精度、高程注记点和等高线的高程精度、形状保真度、接边精度等。
地形图属性数据的精度是指描述每个地形要素特征的各种属性数据必须正确无误。
1 目的为了指导地形图数字化作业，保证质量特制定本要求。
2 适用范围适用于本院1：500 1：1000 1：2000等大比例尺地形图图形扫描数字化工程的作业。
3专业设备要求专业设备主要包括扫描仪、绘图仪、数字化软件等，对其要求及适用性必须参照执行GB/T17160-1997《1：500 1：1000 1：2000地形图数字化规范》第4条的有关规定。
4技术设计地形图数字化作业开始前应进行技术设计，技术设计书的编写必须执行《测绘技术设计书编写规定》的有关规定，特别应阐明数据成果的格式与要求。
5工作底图的质量要求工作底图的质量要求应参照执行GB/T17160-1997《1：500 1：1000 1：2000地形图数字化规范》第5条的规定。
6数据分层要求数据分层要求必须与技术设计书的规定一致。
7数字化作业扫描数字化工作必须执行GB/T17160-1997《1：500 1：1000 1：2000地形图数字化规范》第8.2条的有关规定，同时也必须满足技术设计书的要求。
8成果成图检查验收、上交8.1 成果成图的检查与验收必须执行《测绘产品质量检查验收规定》的有关要求。
8.2成果成图必须按照《测绘产品质量评定标准》的规定评定其质量等级。
8.3 成果成图的整理、装订与上交必须按照《测绘资料分册、整理、装订要求》的有关规定执行。
9技术总结工程负责人在完成所有工作后编写技术总结报告，其内容应包括该工程的施测方案、完成工作量、质量情况、存在问题和处理方法、经验教训等，具体按CH1001—91《测绘技术总结编写规定》的有关要求执行。
10引用文件10.1 GB/T17160-1997《1：500 1：1000 1：2000地形图数字化规范》；10.2 CH1001—91《测绘技术总结编写规定》；10.3 《测绘技术设计书的编写要求》；10.4 《测绘资料分册、整理、装订要求》；10.5 《测绘产品质量检查验收规定》；10.6 《测绘产品质量评定标准》。
X X市1:500比例尺地形图数据标准及整理规范一、数据标准1、适用范围本标准规定了XX市1：500地形图数据的分层、分类与代码、几何特征、质量要求，以及数据整理流程。
本标准规范适用于XX省供电公司1：500地形图数据的规范化、标准化，是1：500地形图数据数据现状数据整理、检查以及未来数据更新、入库的重要依据。
本标准建设时，充分考虑了目前XX市1：500地形图数据现状及未来数据更新的要求，并具有相应的扩展性，以适应未来数据应用需求。

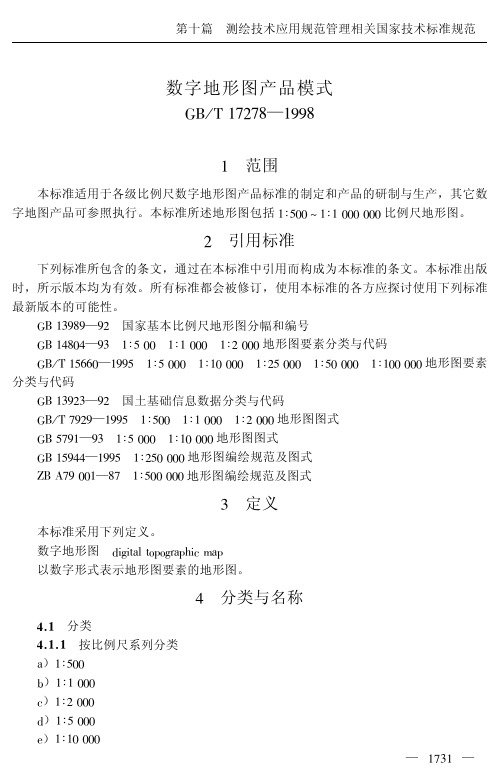

2、设计依据与引用标准GB/T 13989－1992《国家基本比例尺地形图分幅和编号》GB/T 13923-2006，基础地理信息要素分类与代码GB/T 17278-2009，数字地形图产品基本要求GB/T17798-1999 地球空间数据交换格式CH/T1005-2000 基础地理信息数字产品数据文件命名规则CH/T1007-2001 基础地理信息数字产品元数据CJJ100-2004，城市基础地理信息系统技术规范CJJ8-99，城市测量规范GB/T 18314-2009，全球定位系统（GPS）测量规范CJJ 73-97，全球定位系统城市测量技术规程1GB/T 16818-2008，中、短程光电测距规范CH/T 9008.1-2010，基础地理信息数字成果1：500、1：1000、1：2000数字线划图GB/T 17941-2008，数字测绘成果质量要求GB/T 24356—2009，测绘成果质量检查与验收3、数据地物类型要求如下所有的地物必须拥有自己相应的代码所有的地物必须在CASS的相应图层同一地物构成的面必须闭合同一地物构成的线、点或者注记不能被打碎4、图形规则（1）数据坐标位置必须保证正确；（2）提供数据空间范围信息；（3）点符号必须是块实体，并有正确的块名，块名要符合南方CASS标准规定；（4）线必须连续，要求构面的多段线其“属性”-“闭合”必须为“是”，或者首尾相连；（5）同一位置上同类对象必须唯一存在，不允许重叠。
测绘专业技术设计书内容及实例根据测绘行业标准《测绘技术设计规定》（CH/T 1004-2005）要求，为测绘项目制定切实可行的技术方案，保证测绘成果（或产品）符合技术标准和满足顾客要求，并获得最佳的社会效益和经济效益，每个测绘项目作业前都应进行技术设计。
一、测绘技术设计分类测绘技术设计分为项目设计和专业技术设计。
项目设计是对测绘项目进行的综合性整体设计，一般由承担项目的法人单位负责编写。
专业技术设计是对测绘专业活动的技术要求进行设计，它是在项目设计基础上，按照测绘活动内容进行的具体设计，是指导测绘生产的主要技术依据，专业技术设计一般由具体承担相应测绘专业任务的法人单位负责编写。
对于工作量较小的项目，可根据需要将项目设计和专业技术设计合并为项目设计。
二、测绘专业技术设计内容专业技术设计书的内容通常包括概述、测区自然地理概况与已有资料情况、引用文件、成果（或产品）主要技术指标和规格、技术设计方案等部分。
1、概述主要说明任务的来源、目的、任务量、测区范围和作业内容、行政隶属以及完成期限等任务基本情况。
2、作业区自然地理概况与已有资料情况1）作业区自然地理概况应根据不同专业测绘任务的具体内容和特别，特别需要说明与测绘作业有关的作业区自然地理概况。
2）已有资料情况主要说明已有资料的数量、形式、主要质量情况（包括已有资料的主要技术指标和规格等）和评价、说明已有资料利用的可能性和利用方案等。
3、引用文件说明专业技术设计书编写过程中所引用的标准、规范或者其他技术文件，文件一经引用，例构成专业技术设计书设计内容的一部分。
4、成果（或产品）主要技术指标和规格根据具体成果（或产品），规定其主要技术指标和规格，一般包括成果（或产品）类型及形式、坐标系统、高程基准、时间系统、比例尺、分带、投影方法、分幅编号及其空间单元，数据基本内容、数据格式、数据精度以及其他技术指标等。
5、设计方案具体内容应根据各专业测绘活动的内容和特点确定。
测绘工程数字地形图测绘概述数字地形图是数字化的地形模型，是测绘工程中的重要组成部分。
数字地形图通过数字手段，将地面真实的地形特征以一定比例尺和精度，表现在平面上，呈现出三维地面地貌信息的二维表达形式。
数字地形图广泛应用于各种建设工程中，如城市规划、交通工程、水利工程、土地开发等。
本文将从数字地形图测绘的概念、应用、测绘技术等方面进行详细介绍。
数字地形图测绘的概念数字地形图是以数字高程模型为基础，经过计算机处理，形成的一幅具有真实地形特征的地图。
数字地形图是反映地貌的重要工具，能够反映地面高程变化情况，包括山、峰、谷、河、湖、沼泽、道路、建筑物等地理地貌要素，数字地形图十分逼真，可用于进行视觉分析、三维模拟等应用。
数字地形图测绘是利用测量仪器和计算方法，以一定的范围、比例尺和精度实现地形要素的测量和数据组织。
数字地形图的测绘过程需要遵循科学、规范和准确的原则，确保地图数据的准确性和完整性。
数字地形图测绘的应用数字地形图广泛应用于不同领域，具有高精度、高效率、高实时性等特点，主要应用于以下领域：城市规划数字地形图可以提供城市整体地形信息，为城市规划和土地利用提供基本数据和支撑，为市政建设、城市规划、环保等部门的工作提供数据依据，能够使用在地形分析、环境影响评价等方面。
交通工程数字地形图能够反映路径和地形特征等信息，供道路设计、隧道设计、桥梁设计等交通工程的细化设计提供基础数据和支撑。
水利工程数字地形图在水利工程中具有重要的应用价值，包括水库、水电站的工程设计，水环境分析等领域。
土地开发数字地形图在土地开发中具有重要的应用价值，可以为土地规划、土地评估、土地资源开发和利用提供基础数据和支撑。
数字地形图测绘的技术数字地形图的测绘技术是数字地形图制图的基础，数字地形图测绘的主要技术如下：建立基础资料数字地形图的测绘需要建立基础资料，包括高程基准面、坐标系统等，要保证基础资料的正确性和稳定性。
采集测量数据数字地形图测绘需要采集测量数据，可采用GPS定位、全站仪测量、激光扫描、航空摄影等多种测量方法。
竭诚为您提供优质文档/双击可除1:500地形图图例规范篇一：1：10000地形图绘制标准地形图、地籍图常用图式本图式适用于1:10000地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号旁只注一个尺寸的，表示圆或外接圆的直径、等边三角形或正方形的边长；两个尺寸并列的，第一个数字表示符号主要部分的高度，第二个数字表示符号主要部分的宽度；线状符号一端的数字，单线是指其粗度，两平行线是指含线划粗的宽度（街道是指其空白部分的宽度）。
符号上需要特别标注的尺寸，则用点线引示。
（3）符号线划的粗细、线段的长短和交叉线段的夹角等，没有标明的均以本图式的符号为准。
一般情况下，线划粗为0.12mm，点的直径为0.2mm。
符号非主要部分的线划长为0.0.4mm，非垂直交叉线段的夹角为45o或60o。
2符号的定位点和定位线（1）符号图形中有一点的，该点为地物的实地中心位置。
（2）圆形、正方形、长方形等符号，在其几何图形中心。
（3）宽底符号（蒙古包、烟囱、水塔等）在底线中心。
（0.4）底部为直角的符号（风车、路标、独立树等）在直角的顶点。
（5）几种图形组成的符号（敖包、教堂、气象站等）在其下方图形的中心点或交叉点。
（6）下方没有底线的符号（窑、亭、山洞等）在其下方两端点间的中心点。
（7）不依比例尺表示的其它符号（桥梁、水闸、拦水坝、溶斗等）在符号的中心点。
（8）线状符号（道路、河流、境界等）在符号的中心线。
依比例尺表示时，在两侧线的中心。
3符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。
（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。
