后浇带止水钢板安装节点施工技术交底施工企业:XXXX公司№:(津建安表22)工程名称施工部位XXXX项目后浇带止水钢板安装工种交底时间止水2019年月日一、施工准备3.1技术准备(1)组织施工技术人员在施工前认真研究技术规范、标准、工艺规程,熟悉图纸。
(2)编制后浇带施工方案,对施工队组进行技术交底。
(3)对施工人员进行安全和技术培训,加强队组的技术素质。
(4)需要修改、调整位置的后浇带已经过技术核定。
3.2材料机具准备(1)支撑用钢管、扣件、顶托。
(2)封口用钢丝网片、钢筋。
(3)模板、方木。
(4)切割机、电焊机、木工圆盘锯、焊条等。
(5)止水钢板,厚度、尺寸规格符合设计要求。
3.3劳动力准备(1)木工管理人员:包括班组长4人(2)木事情业人员:10人(3)钢筋作业人员:10人(4)水电作业人员:5人(5)混凝土作业人员:8人3.4现场准备(1)留置后浇带位置已准备就绪(2)待支持的后浇带已准备就绪(3)待设置止水钢板的后浇带已准备就绪(4)待浇筑的后浇带清算等事情已完成。
2、后浇带的留置1、后浇带留置必需按照设想要求的尺寸及位置留置。
2、后浇带的留置主要是指在主体施工阶段后浇带模板支护,保证后浇带的断面尺寸及钢筋位置正确。
3、在根蒂根基、主体施工阶段,首先对后浇带举行定位放线,在垫层或模板上按照设想的后浇带位置用墨线弹出后浇带的位置。
然后按照设想举行钢筋的绑扎,钢筋绑扎完成后,采用钢丝网在后浇带位置处支设。
与其他部位的钢筋和模板工程举行验收,验收落后行混凝土浇筑,在浇筑过程当中,应对后浇带的侧模放置专人看护。
4、当后浇带留置位置遇纵向梁、井、纵向沟等需做移位时必须经过项目部技术组认可,项目部技术组可通过技术核定后,通知施工组、班组作移位处理,班组不得擅自将后浇带移位。
5、水平后浇带遇竖向构件时,应贯通设置,如基础后浇带遇车库外墙时,外墙上应连续设置后浇带。
三、后浇带钢筋处理留置后浇带时,应重点控制钢筋位置及钢筋保护层厚度,当采用模板封堵时:方法是用木板制成梳子状挡板,将快易收口网固定于挡板上。

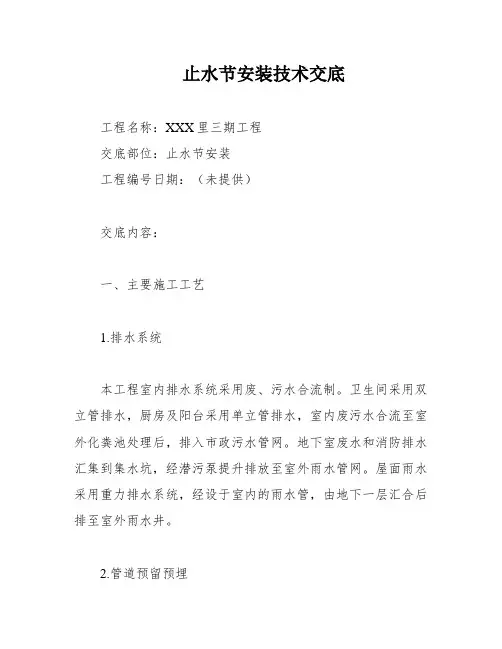

止水节安装技术交底工程名称:XXX里三期工程交底部位:止水节安装工程编号日期:(未提供)交底内容:一、主要施工工艺1.排水系统本工程室内排水系统采用废、污水合流制。
卫生间采用双立管排水,厨房及阳台采用单立管排水,室内废污水合流至室外化粪池处理后,排入市政污水管网。
地下室废水和消防排水汇集到集水坑,经潜污泵提升排放至室外雨水管网。
屋面雨水采用重力排水系统,经设于室内的雨水管,由地下一层汇合后排至室外雨水井。
2.管道预留预埋预留预埋的准确性对于整个安装工程至关重要。
预留预埋是给排水专业在主体施工中的工作重点,它将直接影响给排水安装的顺利进行。
在施工准备期间,专业工长认真熟悉施工图纸,找出所有预埋预留点,并统一编号,并在深化设计的预留预埋图中标注清晰,以便于各专业的预留预埋。
同时与其他专业沟通,以避免今后安装有冲突、交叉现象,减少不必要的返工。
严格按照标准图集加工制作防水套管、穿墙套管,套管长度按结构施工图尺寸确定。
2.1 穿墙刚性防水套管安装剪力墙刚性套管安装:对于需要安装在剪力墙上的刚性防水套管,在主体结构钢筋绑扎好后,按照管道深化图纸,确定管道安装的标高,找准位置,按大于穿剪力墙管道外径一到两号选择套管的几何尺寸,同时根据剪力墙的厚度及建筑做法决定套管的长度,然后将选择好的套管置于钢筋中,校对坐标、标高、平正合格,牢固的绑扎在钢筋网中固定。
如果需要气割钢筋安装的,必须得到设计允许,安装后套管处必须由结构施工方用加强筋加固。
套管在安装前套管内应刷防锈漆两道,套管外壁不刷漆。
套管安装好,在结构模板未封闭前,应先将套管内用锯末、旧棉絮等进行填充,用胶带将套管两头进行完全封闭,防止浇灌混凝土时混凝土进入套管,将套管堵死。
后砌墙穿墙套管安装:对于需要安装在后砌墙上的刚性套管,在土建专业砌筑隔墙时,按照设计要求确定穿墙套管的位置及尺寸,然后在隔墙的钢筋网中安装穿墙套管,并用加强筋加固。
安装后,穿墙套管处应密封好,以防止雨水渗透。

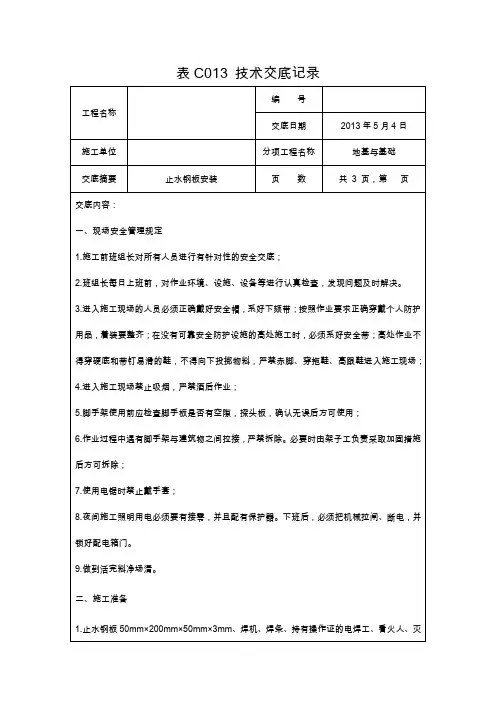

交底内容:之袁州冬雪创作1、资料准备1.1止水钢板(200mm+30+30)×3mm,止水钢板不得有裂痕、锈蚀、斑痕、变形,其断面尺寸和机械性能符合设计要求.(使用部位①设计要求的部位.②图纸会审中号楼处外墙施工缝部位.)1.2焊条:焊条的性能应符合现行国家尺度《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定,必须有出厂合格证.1.3焊接过程中,电弧应燃烧稳定,药皮熔化平均,无成块脱落现象.1.4机械:交流弧焊机、直流弧焊机1.5工具:焊接电缆、电焊钳、焊接护目镜、面罩、电焊手套、护脚、錾子、钢丝刷、锉刀、小手锤、电焊条、烘干箱等.2、作业条件2.1焊工必须持有有效的上岗证.2.2电源应符合要求,接地线、焊接毗连平安,双线到位.2.3焊前止水钢板概况必须去除油污、水分、铁锈和氧化皮.已经清楚所需设置止水钢板的位置.3、操纵工艺检查设备→焊接托架→放钢板、焊接钢板→质量检验检查电源、焊机及工具.焊接地线与钢板接触杰出,防止起弧而烧伤钢板.焊接工艺检验:在钢板正式焊接前,应焊接3个摹拟试件做拉力试验,经试验合格后,方可停止焊接.交底内容:焊接固定托架用Φ12钢筋做托架和正面固定,详见下图:托架每隔1m放置一个,托架绑扎在邻近竖向钢筋上,包管托架不下坠.钢板放置在钢板托架上.放钢板、焊接钢板将一个单元榀的钢板焊接,放置在已焊接好的钢板托架上.相连两块钢板错缝搭接30mm,钢板与钢板表里均满焊.转角部位其中一侧的伸出长度不小于50mm.雨天不宜在现场停止施焊;必须施焊时,应采纳有效遮蔽措施.焊后未冷却的接头不得碰到雨水.交底内容:4、质量尺度4.1钢板的品种和质量,焊条的商标、性能均必须符合设计要求.检验方法:检查出厂证明书和试验陈述单.4.2电弧焊接头的强度检验必须合格.4.3电弧焊接头清渣后逐个停止外观检查,其检查成果应符合下列要求:焊缝概况应平整,不得有凹陷或焊瘤.焊接接头区不得有肉眼可见的裂纹.外观检查分歧格的接头,经修整或补强后可提交二次验收.钢板与钢板的直角偏差不得大于30.5、成品呵护5.1钢板托架装置至竖向钢筋时,注意呵护已绑扎成型的钢筋骨架,不得随意拆改.钢板托架与竖向钢筋绑扎时,托架应焊接安稳,其实不得破坏已绑好的钢筋骨架.5.2雨天施工时未冷却的接头,应防止碰到雨水.5.3砼浇筑时要及时检查止水钢板的位置,并随时擦去粘结在钢板上的灰浆.6、应注意的质量问题6.1检查帮条尺寸、钢筋轴线偏移,以及钢材概况质量情况,不符合要求时不得焊接.6.2接地线应与钢板接触杰出,不得随意乱接,防止引弧烧伤钢筋.6.3钢板接头应在钢板上停止.6.4焊接过程中及时清渣,焊缝概况光滑平整,焊缝雅观,加强焊缝应平缓过渡,弧坑应填满.交底内容:7、质量记录7.1钢板应有出厂合格证.7.2焊接接头外观质量检查纪录.8、平安、环保措施8.1电焊工应持证上岗.作业班组在焊接工作前,必须申请动火证,方可停止施工.8.2装置焊接电源时,要注意各零部件是否合格,电源是否够用,并按规定装置节电呵护器.8.3电焊机的接地装置应定期检查.外部坚持清洁并定期除尘,清扫时必须切断电源.8.4启动电源后,必须要有一定的空载运行时间,观察其工作、声音是否正常等.电焊机的工作负荷不得任意长时间超载动行.作业竣事后,及时切断电源.8.5焊钳必须有杰出的绝缘隔热性能,与电缆的毗连简便、靠得住平安.钳口应常常坚持清洁.8.6焊接用电缆应具有杰出的导电性能和绝缘外层,必须符合有关的规定.严禁将焊接用电缆与气焊的胶管混在一起.8.7焊接前应先检查焊机的平安状况况,如焊机外壳接地、焊机各接线点接触是否杰出、焊接电缆的绝缘有无破损等.在焊接时,不成将钢板拿在手中或用手扶着钢板停止焊接.8.8改变焊机接头、更换焊件需要改接二次回路时,必须在切断电源后才干停止.推拉闸刀开关时,必须戴绝缘手套时,同时面部偏斜,以防电弧火花灼伤面部.交底内容:8.9更换焊条时,焊工必须使用焊工手套,焊工手套坚持干燥、绝缘靠得住.8.10夜晚施工必须有照明设施.8.11电焊工的个人防护用具应坚持完好.操纵时应穿电焊工作服,穿绝缘服,戴电焊手套、防护面罩等.8.12焊接现场必须配备足够的防火设备和器材,如消火栓等.10m范围内不得堆放易燃、易爆物品.8.14焊接作业时,必须使用吸收滤光镜片的面罩、作业服、手套、鞋帽应符合规定,以防电弧辐射和飞溅烫伤.8.15为呵护焊接现场其他人,在工地焊接引弧时应提醒周围人避开弧光,防止弧光伤眼.。

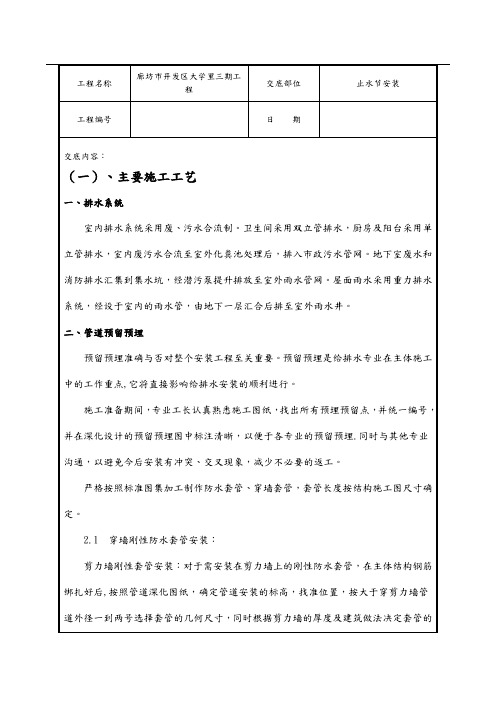

工程名称廊坊市开发区大学里三期工程交底部位止水节安装工程编号日期交底内容:(一)、主要施工工艺一、排水系统室内排水系统采用废、污水合流制。
卫生间采用双立管排水,厨房及阳台采用单立管排水,室内废污水合流至室外化粪池处理后,排入市政污水管网。
地下室废水和消防排水汇集到集水坑,经潜污泵提升排放至室外雨水管网。
屋面雨水采用重力排水系统,经设于室内的雨水管,由地下一层汇合后排至室外雨水井。
二、管道预留预埋预留预埋准确与否对整个安装工程至关重要。
预留预埋是给排水专业在主体施工中的工作重点,它将直接影响给排水安装的顺利进行。
施工准备期间,专业工长认真熟悉施工图纸,找出所有预埋预留点,并统一编号,并在深化设计的预留预埋图中标注清晰,以便于各专业的预留预埋.同时与其他专业沟通,以避免今后安装有冲突、交叉现象,减少不必要的返工。
严格按照标准图集加工制作防水套管、穿墙套管,套管长度按结构施工图尺寸确定。
2.1 穿墙刚性防水套管安装:剪力墙刚性套管安装:对于需安装在剪力墙上的刚性防水套管,在主体结构钢筋绑扎好后,按照管道深化图纸,确定管道安装的标高,找准位置,按大于穿剪力墙管道外径一到两号选择套管的几何尺寸,同时根据剪力墙的厚度及建筑做法决定套管的工程名称廊坊市开发区大学里三期工程交底部位止水节安装工程编号日期长度,然后将选择好的套管置于钢筋中,校对坐标、标高、平正合格,牢固的绑扎在钢筋网中固定,如果需气割钢筋安装的,必须得到设计允许,安装后套管处必须由结构施工方用加强筋加固。
套管在安装前套管内应刷防锈漆两道,套管外壁不刷漆,套管安装好,在结构模板未封闭前,应先将套管内用锯末、旧棉絮等进行填充,用胶带将套管两头进行完全封闭,防止浇灌混凝土时混凝土进入套管,将套管堵死。
后砌墙穿墙套管安装:对于需安装在后砌墙上的刚性套管,在土建专业在砌筑隔墙时,按照管道深化图纸,确定管道安装的标高,准确找准位置,按大于穿剪力墙管道外径一到两号选择套管的几何尺寸,由专业工长对建筑做法进行全面了解,不仅知道墙体砌筑的厚度,同时还需了解墙体抹灰的厚度,根据后砌墙的厚度及建筑做法决定套管的长度,然后对班组进行详细的交底,交底中必须明确每个套管安装的大小、长度及与墙面对齐的情况。
止水带技术交底书(共5页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--中铁十二局集团吉图珲客专JHS Ⅵ标技术交底书编号:A2012-004 主送单位工程部日期2012-5-12工程名称隧道防水板、止水带的联接根据图号《高速铁路隧道工程施工技术指南》及隧参01根据《高速铁路隧道工程施工技术指南》及设计文件,现将防水板、背贴式止水带、中埋式止水带,钢边止水带的安装要求交底如下:一、防水板1、埋设范围:根据设计文件,暗洞地段一般为拱墙设置。
膨胀岩a 类地段全环设置。
明洞处根据个别设计文件,应全环设置。
2、土工布的搭接不得小于5厘米。
防水板的搭接宽度不小于15厘米,分段铺设的防水板边缘部位应预留至少60厘米搭接余量。
搭接缝采用热熔双焊缝,单条焊缝的有效焊接宽度不小于15毫米,不得焊焦焊穿。
3、搭接焊缝质量按充气法检查。
充气检查方法:将5号注射针与压力表相接,用打气筒进行充气,当压力表达到时停止充气,保持15MIN,压力下降在10%以内,说明焊缝合格;如压力下降过快,说明有未焊好处。
用肥皂水涂在焊缝上,有气泡的地方重新补焊,直到不漏气为止。
4、防水板的搭接缝应与施工缝错开1-2米。
环向铺设时先拱后墙,下部防水板压住上部防水板。
5、焊缝的宽度采用尺量,焊缝的质量采用采用充气检查。
每一浇筑段检查1条焊缝,纵向检查2条焊缝。
6、无纺布铺设时,应用射钉将热塑性垫圈和缓冲层固定在基面上,拱部的间距米米,边墙间距为米米,隧底米米,呈梅花形布置。
7、防水板铺设由隧道拱部向两侧进行,与热塑性垫圈连接采用电热压焊器热熔焊接,防水板的固定应松紧适度。
8、防水板纵向搭接与环向处应采用丁字接头,除正常施工外,应再覆盖一层同类材料的防水板材,用热熔焊接法焊接。
二、背贴式止水带和中埋式止水带的施工方法背贴式止水带应采用粘结法与防水板连接,与止水带进行粘结的防水板应擦洗清洁。
止水带的施工应符合以下要求:1、止水带全环设置。
矮边墙止水带安装技术交底1、隧道纵向施工缝采用背贴式橡胶止水带+中埋式钢边止水带2、材质要求1)橡胶止水带生产采用原材料,不得使用再生料。
2)施工缝采用中埋式橡胶止水带:宽度不小于300mm,厚度不小于8mm。
3)背贴式止水带:宽度不小于300mm,厚度不小于6mm,凸高小于35mm。
3、施工注意事项:1)止水带埋设位置应准确,其中间空心圆环应与缝的中心线重合。
2)止水带应妥善固定,宜采用专用的钢筋套或扁钢固定。
3)止水带先施工一侧混凝土时,其端模应支撑牢固,严防漏浆。
4)变形缝与施工缝均用背贴式(中埋式)时,相交部位宜采用十字配件。
仰拱、拱墙施工缝与纵向施工缝交叉时应做好搭接措施防止渗漏水。
5)止水带在转角处宜采用直角专用配件,并应作成圆弧形,转角半径不小于200mm。
4、搭接注意事项1)橡胶止水带:采用热压机硫化搭接胶合和冷粘接,接头处应平整光洁,抗拉强度不低于母材的80%;采用以冷接法专用黏结剂连接时,搭接长度不得小于20cm,黏结剂涂刷应均匀并压实。
采用热压机硫化搭接胶合时搭接长度不得小于10cm。
2)钢边止水带:中间橡胶板用热压机硫化搭接胶合,接好后,两侧钢边用铆钉将其搭接固定。
4、施工工艺流程:挡头模板钻钢筋孔→固定钢筋卡→固定止水带→灌注混凝土→拆挡头板→下一环止水带定位5、施工方法及步骤:沿仰拱衬砌轴线每隔0.5~1.0m钻一φ8的钢筋孔。
将制成的钢筋卡穿过挡头模板,内侧卡紧止水带一半,另一半止水带平靠在挡头板上,待混凝土凝固后拆除挡头板,将止水带拉直,然后弯钢筋卡紧止水带(其施作方法示意见图1)。
模 板模 板搭接热硫化连接图2:止水带搭接接头示意图6、施工控制要点: 1)施工缝应避开地下水和裂隙水较多的地段,并宜与变形缝相结合;2)按断面环向长度截取止水带,使每个施工缝用一整条止水带,尽量不采取搭接,除材料长度原因外只充许有左右两侧边基上部两个接头,接头搭接长度不小于30cm ;3)浇注混凝土时,注意在止水带附近振捣密实,但不得碰止水带,防止止水带走位;4)止水带接头连接接缝应平整、牢固、不得有裂口和脱胶现象。

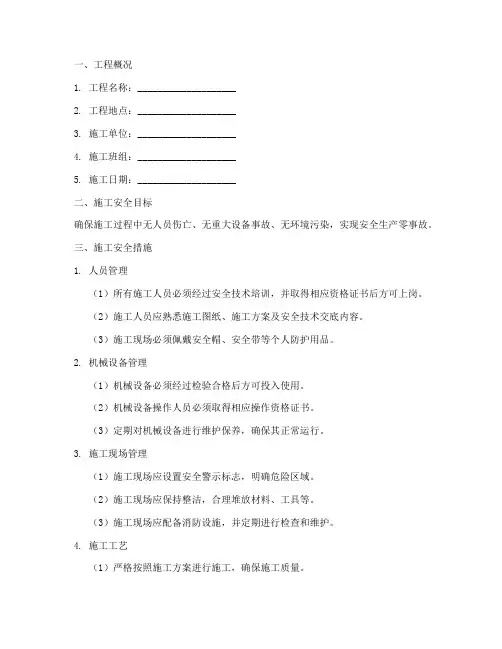

一、工程概况1. 工程名称:____________________2. 工程地点:____________________3. 施工单位:____________________4. 施工班组:____________________5. 施工日期:____________________二、施工安全目标确保施工过程中无人员伤亡、无重大设备事故、无环境污染,实现安全生产零事故。
三、施工安全措施1. 人员管理(1)所有施工人员必须经过安全技术培训,并取得相应资格证书后方可上岗。
(2)施工人员应熟悉施工图纸、施工方案及安全技术交底内容。
(3)施工现场必须佩戴安全帽、安全带等个人防护用品。
2. 机械设备管理(1)机械设备必须经过检验合格后方可投入使用。
(2)机械设备操作人员必须取得相应操作资格证书。
(3)定期对机械设备进行维护保养,确保其正常运行。
3. 施工现场管理(1)施工现场应设置安全警示标志,明确危险区域。
(2)施工现场应保持整洁,合理堆放材料、工具等。
(3)施工现场应配备消防设施,并定期进行检查和维护。
4. 施工工艺(1)严格按照施工方案进行施工,确保施工质量。
(2)施工过程中应密切关注地下水位变化,发现异常情况立即停止施工,并采取相应措施。
(3)施工过程中应防止地下水渗漏,确保施工安全。
四、具体安全技术交底1. 钻孔施工(1)钻孔前应检查钻机、钻具等设备,确保其完好。
(2)钻孔过程中应密切关注钻头状态,发现异常情况立即停止钻孔,并采取相应措施。
(3)钻孔过程中应保持钻机稳定,防止钻机倾覆。
2. 灌浆施工(1)灌浆前应检查灌浆设备,确保其完好。
(2)灌浆过程中应密切关注灌浆压力,防止灌浆压力过高。
(3)灌浆过程中应防止浆液渗漏,确保施工安全。
3. 模板施工(1)模板安装前应检查模板及其支撑系统,确保其完好。
(2)模板安装过程中应保持模板垂直、平整,防止模板变形。
(3)模板拆除过程中应缓慢进行,防止模板倾覆。
