后浇带止水钢板安装节点施工技术交底施工企业：XXXX公司№：(津建安表22)工程名称施工部位XXXX项目后浇带止水钢板安装工种交底时间止水2019年月日一、施工准备3.1技术准备（1）组织施工技术人员在施工前认真研究技术规范、标准、工艺规程，熟悉图纸。
（2）编制后浇带施工方案，对施工队组进行技术交底。
（3）对施工人员进行安全和技术培训，加强队组的技术素质。
（4）需要修改、调整位置的后浇带已经过技术核定。
3.2材料机具准备（1）支撑用钢管、扣件、顶托。
（2）封口用钢丝网片、钢筋。
（3）模板、方木。
（4）切割机、电焊机、木工圆盘锯、焊条等。
（5）止水钢板，厚度、尺寸规格符合设计要求。
3.3劳动力准备（1）木工管理人员：包括班组长4人（2）木事情业人员：10人（3）钢筋作业人员：10人（4）水电作业人员：5人（5）混凝土作业人员：8人3.4现场准备（1）留置后浇带位置已准备就绪（2）待支持的后浇带已准备就绪（3）待设置止水钢板的后浇带已准备就绪（4）待浇筑的后浇带清算等事情已完成。
2、后浇带的留置1、后浇带留置必需按照设想要求的尺寸及位置留置。
2、后浇带的留置主要是指在主体施工阶段后浇带模板支护，保证后浇带的断面尺寸及钢筋位置正确。
3、在根蒂根基、主体施工阶段，首先对后浇带举行定位放线，在垫层或模板上按照设想的后浇带位置用墨线弹出后浇带的位置。
然后按照设想举行钢筋的绑扎，钢筋绑扎完成后，采用钢丝网在后浇带位置处支设。
与其他部位的钢筋和模板工程举行验收，验收落后行混凝土浇筑，在浇筑过程当中，应对后浇带的侧模放置专人看护。
4、当后浇带留置位置遇纵向梁、井、纵向沟等需做移位时必须经过项目部技术组认可，项目部技术组可通过技术核定后，通知施工组、班组作移位处理，班组不得擅自将后浇带移位。
5、水平后浇带遇竖向构件时，应贯通设置，如基础后浇带遇车库外墙时，外墙上应连续设置后浇带。
三、后浇带钢筋处理留置后浇带时，应重点控制钢筋位置及钢筋保护层厚度，当采用模板封堵时：方法是用木板制成梳子状挡板，将快易收口网固定于挡板上。
止水带技术交底书(共5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--中铁十二局集团吉图珲客专JHS Ⅵ标技术交底书编号：A2012-004 主送单位工程部日期2012-5-12工程名称隧道防水板、止水带的联接根据图号《高速铁路隧道工程施工技术指南》及隧参01根据《高速铁路隧道工程施工技术指南》及设计文件，现将防水板、背贴式止水带、中埋式止水带，钢边止水带的安装要求交底如下：一、防水板1、埋设范围：根据设计文件，暗洞地段一般为拱墙设置。
膨胀岩a 类地段全环设置。
明洞处根据个别设计文件，应全环设置。
2、土工布的搭接不得小于5厘米。
防水板的搭接宽度不小于15厘米，分段铺设的防水板边缘部位应预留至少60厘米搭接余量。
搭接缝采用热熔双焊缝，单条焊缝的有效焊接宽度不小于15毫米，不得焊焦焊穿。
3、搭接焊缝质量按充气法检查。
充气检查方法：将5号注射针与压力表相接，用打气筒进行充气，当压力表达到时停止充气，保持15MIN，压力下降在10%以内，说明焊缝合格；如压力下降过快，说明有未焊好处。
用肥皂水涂在焊缝上，有气泡的地方重新补焊，直到不漏气为止。
4、防水板的搭接缝应与施工缝错开1-2米。
环向铺设时先拱后墙，下部防水板压住上部防水板。
5、焊缝的宽度采用尺量，焊缝的质量采用采用充气检查。
每一浇筑段检查1条焊缝，纵向检查2条焊缝。
6、无纺布铺设时，应用射钉将热塑性垫圈和缓冲层固定在基面上，拱部的间距米米,边墙间距为米米,隧底米米，呈梅花形布置。
7、防水板铺设由隧道拱部向两侧进行，与热塑性垫圈连接采用电热压焊器热熔焊接，防水板的固定应松紧适度。
8、防水板纵向搭接与环向处应采用丁字接头，除正常施工外，应再覆盖一层同类材料的防水板材，用热熔焊接法焊接。
二、背贴式止水带和中埋式止水带的施工方法背贴式止水带应采用粘结法与防水板连接，与止水带进行粘结的防水板应擦洗清洁。
止水带的施工应符合以下要求：1、止水带全环设置。
一、交底目的为确保水泵安装过程中的安全，提高施工人员的安全意识，预防事故发生，特制定本安全技术交底。
二、交底内容1. 施工前准备（1）施工人员应熟悉水泵安装的相关技术规范和安全操作规程。
（2）施工前，应对施工现场进行安全检查，确保现场环境安全，无安全隐患。
（3）施工人员应穿戴好个人防护用品，如安全帽、工作服、防护手套等。
2. 施工过程安全措施（1）施工前，应检查水泵设备是否完好，电源线路是否符合要求，确保设备安全运行。
（2）安装过程中，应保持现场整洁，防止物品堆放不稳导致意外伤害。
（3）在安装水泵时，应确保地面平整，防止施工人员因地面不平滑而摔倒。
（4）在安装水泵基础时，应确保基础稳固，防止水泵在运行过程中因基础不稳而倾斜或损坏。
（5）在安装水泵电机时，应确保电机安装牢固，防止运行过程中因振动而松动。
（6）在连接水泵进出口管道时，应确保管道连接严密，防止泄漏和损坏。
（7）在安装过程中，应避免施工人员直接接触高温、高压等危险部位，防止烫伤、高压伤害等事故发生。
3. 电气安全措施（1）水泵安装过程中，应严格按照电气安全规范操作，确保电源线路符合要求。
（2）在操作电气设备时，应确保开关、插座等电气元件完好，防止触电事故发生。
（3）施工人员应具备一定的电气知识，了解电气设备的操作原理，确保操作正确。
（4）在电气设备操作过程中，应随时注意观察设备运行情况，发现异常立即停止操作，并及时报告。
4. 火灾预防措施（1）施工现场应配备足够的消防器材，如灭火器、消防栓等。
（2）施工人员应掌握消防器材的使用方法，提高火灾应急处理能力。
（3）施工现场应禁止吸烟、使用明火等易引发火灾的行为。
（4）施工结束后，应检查现场，确保无火灾隐患。
5. 应急处理（1）施工过程中如发生意外事故，应立即停止施工，组织人员抢救伤员。
（2）事故发生后，应立即向相关部门报告，并按照规定进行处理。
三、交底要求1. 施工人员应认真阅读本安全技术交底，确保理解并掌握各项安全措施。
止水节预埋技术交底
《止水节预埋技术交底》
嘿，大家好呀！今天咱来唠唠止水节预埋这档子事儿。
就说上次我们在工地上干活的时候，那场面可热闹了。
我们要把止水节预埋到混凝土里去，这可不是个简单活儿啊！我们一群人围在那儿，就像一群小蚂蚁在围着一块大面包似的。
我记得特别清楚，当时我们小心翼翼地把止水节拿过来，就跟捧着个宝贝似的。
然后呢，开始定位，这可得仔细了，不能有一丁点儿偏差呀，不然到时候出问题就麻烦大了。
我们又是量尺寸，又是做标记的，那认真劲儿，就像在雕刻一件艺术品。
接着就是安装啦，嘿哟，那可得轻手轻脚的，生怕把止水节给碰坏了。
我们几个人互相配合着，一个人扶着，一个人调整位置，还有人在旁边看着，随时准备提醒。
就这么一点点地把止水节给安好了，那感觉，就像完成了一项伟大的使命。
等安装完了，还不算完事儿呢，还得检查检查，看看有没有什么问题。
我们这儿瞅瞅，那儿看看，确定一切都没问题了，这才松了一口气。
这就是止水节预埋呀，别看它小小的，里面的学问可大着呢！咱可得认真对待，不然出了问题可就不好收拾啦！好啦，今天就说到这儿吧，下次再给大家分享其他的工地趣事哟！
怎么样，大家对止水节预埋是不是有了更直观的了解啦？哈哈！。

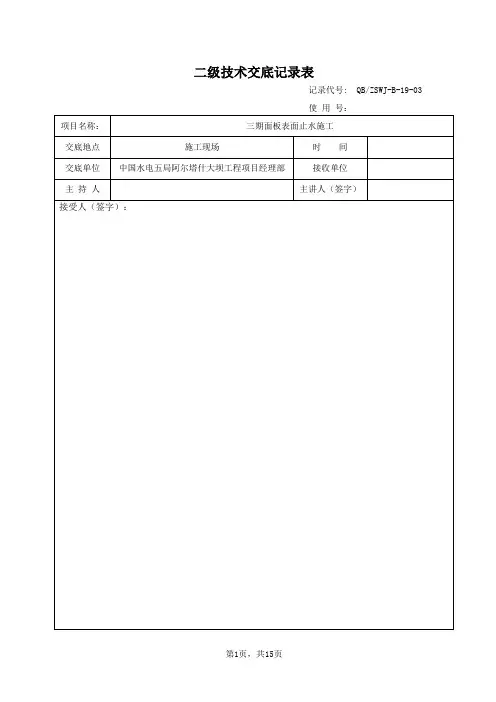

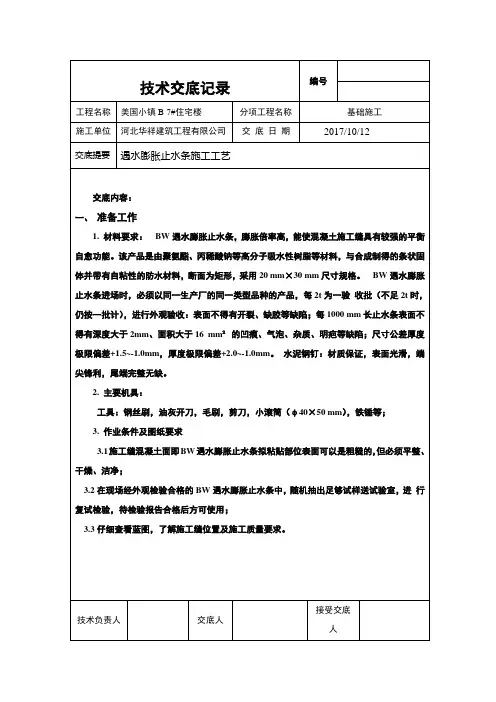

二级技术交底记录表记录代号: QB/ZSWJ-B-19-03一、施工方案（技术措施）中的具体施工方法、工序技术措施、操作要点：三期面板浇筑高程为▽1776.0m～▽1821.8m，接缝止水主要以周边缝止水、面板垂直缝止水及大坝面板与防浪墙表止水，其中面板垂直缝止水又分别有受拉区垂直缝止水与受压区垂直缝止水。
