龙门架升降机施工方案2

龙门架方案北京物奇博建筑机械租赁有限公司目录一、编制说明----------------------------------------------------------------------------1二、龙门架升降机安装前准备工作---------------------------------------------1三、龙门架升降机的定位---------------------------------------------------1四、基础制作---------------------------------------------------------------------------1五、龙门架升降机安装------------------------------------------------------3六、龙门架升降机安装技术要求-----------------------------------------4七、龙门架拆除说明----------------------------------------------------------------5八、操作使用及安全注意事项--------------------------------------------------5九、龙门架升降机防护------------------------------------------------------6一、编制说明本工程为了完成楼层垂直方向的物料运输，根据工程的实际施工情况，在现场设置1台SSE150型自升式门架升降机，龙门架额定载重量为1吨，吊笼面积1.7*3.15m,正常工作的电源电压为，380V±5%7.5千面位置图。

屋面物料拟采用在楼内搭设坡道解决。

二、龙门架升降机安装前准备工作1、2、应为龙门架提供二级0.57.5KW380V±5%。

物料提升机安装方案1、编制依据：《龙门架及井字架物料提升机安全技术规范及条文说明》JGJ-92。

《自升式龙门架提升机使用说明书》。

2、工程概况：本工程3#、4#砖混住宅楼使用物料提升机，自升式龙门架物料提升机安装高度27米，使用高度22米。

基础坐在第一层粉质黏土上。

3、作业条件：3.1 检查各部件、标准节、吊笼、平台、卷扬机等的完好情况。

3.2 在确定安装提升机的位置周围10X10米场地内要平整，清除各种堆放构件和杂物。

3.3 在安装位置6X5米范围内必须夯实找平，按基础图做出基础，基础砼凝固后，四周用土埋实，并挖出排水沟。

基础土见附图。

3.4 将安装各部件运输至现场。

3.5 人员：吊装指挥人员1人，安装人员4人。

3.6 工具配备：开口扳手（20#、16#、12#）各两把，安全帽5顶，高空作业安全带2套。

4、安装顺序及要求。

4.1 安装底架，将底架放置在砼基础上，并用水平仪测量其水平误差值不大于1mm，然后用预埋的地脚螺栓紧固。

4.2 将升降平台放在安装好的底架上，并将卡抓搬向下方。

4.3 安装基础节，左右各一节并测量垂直度，误差不大于2mm。

（允许用金属垫片调整）4.4 安装扒杆，并穿绕钢丝绳。

4.5 穿绕升降平台升降钢丝绳。

4.6 在基础节的顶部各安装一个天轮。

（提升机滑轮）。

4.7 用手摇卷扬机将升降平台提升到基础节上部，并使升降平台上的卡板将升降平台固定在两基础节间。

4.8 放松钢丝绳，取下天轮，将钢丝绳紧卷在筒上。

4.9 用扒杆的手摇卷扬机分两次起吊两各标准节分别加在两个基础节上，并用螺栓紧固。

4.10 在两个标准节上部装天轮，放松钢丝绳，并挂在天轮上，由手摇卷扬机将升降平台升到标准节最上部固定，取下天轮。

4.11 将吊蓝放置在两柱架之间的底架上，然后将吊蓝侧面的滚动轮分别装好并紧固。

4.12 穿主卷扬机钢丝绳，将钢丝绳一端紧固在升降机平台上天梁的Φ30的圆钢上，绳卡个数不得少于3个。

2024年施工升降机专项施工方案范文一、前言升降机是在现代建设领域中广泛使用的一种设备，其主要功能是提供垂直运输的能力，提高施工效率和安全性。

随着城市建设的快速发展，对升降机的需求也越来越大。

为了确保升降机专项施工的顺利进行，特制定本施工方案。

二、项目概况项目名称：XXX楼盘施工项目项目地点：XXX城市承建单位：XXX建筑工程有限公司施工期限：2024年1月至2024年12月升降机数量：10台升降机规格：载重量为800kg，升降高度为100m升降机供应商：XXX升降机有限公司三、施工前准备1.协调施工方案：施工方案需要与业主和监理方进行充分协商和沟通，确保施工计划的合理性和可行性。

2.升降机选型：根据施工需求和现场条件，选择符合要求的升降机供应商，并与其达成购买或租赁协议。

3.施工人员培训：为施工人员提供必要的培训，包括升降机的操作和维护，以确保施工过程的安全性和高效性。

4.施工现场准备：对施工现场进行清理和整理，确保升降机的放置和使用空间充足，并消除一切可能影响施工进度和安全的障碍。

四、升降机安装1.安全检查：在安装升降机之前，对升降机的所有零部件进行全面检查，确保设备完好无损，并消除一切可能影响安全性的隐患。

2.固定设备：根据升降机的使用要求和现场条件，对升降机进行固定，确保其在使用过程中稳定可靠。

3.安装配件：根据施工要求和升降机规格，安装相应的配件，例如门槛板、防护网等，以提供更安全和便捷的使用环境。

4.电气连接：按照设计要求和相关规范，进行升降机的电气连接，确保其正常工作。

5.试运行和调整：在正式使用之前，对升降机进行试运行和调整，检查其各项功能是否正常，并进行必要的调整和修正。

五、升降机使用与维护1.使用规范：在升降机施工过程中，严格按照操作规范进行操作，确保人员和设备的安全。

2.异常情况处理：如遇到升降机故障或异常情况，操作人员应及时采取相应措施，并报告相关责任人进行处理。

3.定期维护：对升降机进行定期维护和保养，包括润滑、检查电气元件和安全装置、更换磨损部件等，确保其正常工作。

升降机专项施工方案1. 引言本文档为升降机专项施工方案，旨在提供详细的工作指导和安全措施，确保升降机施工过程的顺利进行。

升降机的施工使用在建筑工程中的高空作业，因此安全性是首要考虑的因素。

本方案涵盖了施工前的准备工作、操作注意事项、应急预案等内容。

2. 施工前准备2.1 确定升降机使用范围在施工前，需要明确升降机的使用范围。

根据工程需求和施工方案，确定升降机的高度、承重能力、作业面积等参数，以便选择适合的升降机型号。

2.2 升降机选型和检查根据施工需求选择合适的升降机型号，并对升降机进行检查。

检查项目包括但不限于：升降机结构是否完好、是否有漏油现象、电气设备是否正常等。

确保升降机符合安全要求后方可使用。

2.3 工地环境检查在安装和使用升降机前，需要对工地环境进行检查。

包括但不限于：周围建筑物的稳定性、地面承重能力、通风情况等。

确保工地环境满足升降机施工的基本要求。

2.4 制定操作规程制定详细的升降机操作规程，包括但不限于：上下机械操作步骤、紧急停止按钮的位置、操作人员培训要求等。

操作人员必须按照规程进行操作，以确保施工安全。

3. 升降机操作注意事项3.1 操作前检查每次使用升降机前，操作人员应进行必要的检查工作。

包括但不限于：检查电源是否正常、紧急停止按钮是否灵敏、承重能力是否符合需求等。

确保升降机在使用前处于安全状态。

3.2 安全带使用操作人员使用升降机时，应佩戴安全带，并正确固定。

安全带的佩戴和固定能够提供操作人员的安全保护，在危险情况下起到保护的作用。

3.3 负荷限制操作人员应严格控制升降机的负荷。

超过升降机的承重限制将导致安全事故的发生，因此应确保负荷在规定范围内。

3.4 禁止人员趴坐或站立在扶手上为了防止人员从高处坠落，操作人员应禁止在升降机的扶手上趴坐或站立。

趴坐或站立在扶手上将增加坠落风险，应及时加以制止。

3.5 定期维护和检查升降机应定期进行维护和检查，确保其正常运行。

定期检查项目包括但不限于：电气设备检查、润滑油更换、紧固件检查等。

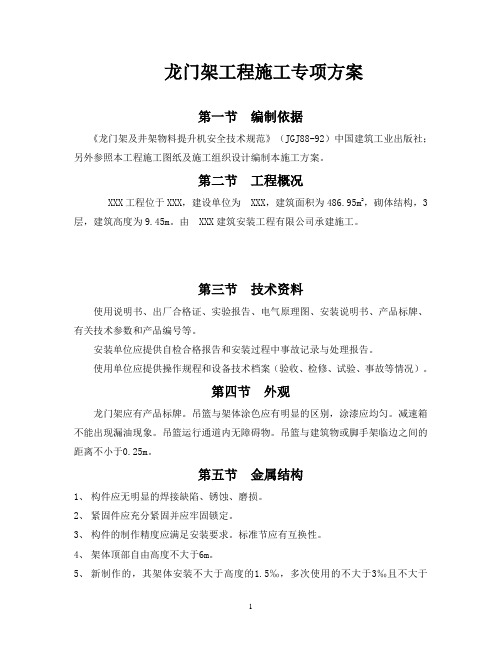

龙门架工程施工专项方案第一节编制依据《龙门架及井架物料提升机安全技术规范》（JGJ88-92）中国建筑工业出版社；另外参照本工程施工图纸及施工组织设计编制本施工方案。

第二节工程概况XXX工程位于XXX，建设单位为 XXX，建筑面积为486.95m2，砌体结构，3层，建筑高度为9.45m。

由 XXX建筑安装工程有限公司承建施工。

第三节技术资料使用说明书、出厂合格证、实验报告、电气原理图、安装说明书、产品标牌、有关技术参数和产品编号等。

安装单位应提供自检合格报告和安装过程中事故记录与处理报告。

使用单位应提供操作规程和设备技术档案（验收、检修、试验、事故等情况）。

第四节外观龙门架应有产品标牌。

吊篮与架体涂色应有明显的区别，涂漆应均匀。

减速箱不能出现漏油现象。

吊篮运行通道内无障碍物。

吊篮与建筑物或脚手架临边之间的距离不小于0.25m。

第五节金属结构1、构件应无明显的焊接缺陷、锈蚀、磨损。

2、紧固件应充分紧固并应牢固锁定。

3、构件的制作精度应满足安装要求。

标准节应有互换性。

4、架体顶部自由高度不大于6m。

5、新制作的，其架体安装不大于高度的1.5‰，多次使用的不大于3‰且不大于200mm。

6、导轨接点截面错位不大于1.5mm。

7、吊篮一般可用滚轮或滑动导靴，导靴与导轨间隙5-10mm，但高架机必须采用有防护顶板的吊笼，其导靴应采用滚轮导靴。

第六节龙门架搭设1、施工前的准备工作：安装作业前，应根据现场工作条件及设备情况编制作业方案。

对作业人员进行分工交底，确定指挥人员，划定安全警戒区域并设监护人员，排除作业障碍。

登高架设作业人员等特种作业人员，必须按照国家有关规定，经过专门的安全作业培训，并取得特种作业操作资格证书后，方可上岗作业。

提升架体实际安装的高度不得超出设计所允许的最大高度。

安装作业前检查的内容包括：（1）、金属结构的成套性和完好性；（2）、提升机构是否完整良好；（3）、电气设备是否齐全可靠；（4）、基础位置和做法是否符合要求；（5）、地锚的位置、附墙架连接埋件的位置是否正确和埋设牢靠；（6）、提升机的架体和缆风绳的位置是否靠近或跨越架空输电线路。

龙门架施工方案龙门架施工方案一、施工前准备1. 熟悉施工图纸和相关文件，了解工期要求、施工工艺和安全措施等。

2. 检查龙门架安装基础的平整度和强度，确保其满足要求。

3. 准备必要的施工机械、工具和材料，包括龙门架钢结构、脚手架、施工升降机等。

4. 制定详细的施工计划，包括人员安排、材料提供和施工流程等。

二、安全措施1. 确保所有参与施工的人员都具备相关的安全技能和知识，并定期进行安全培训。

2. 在施工现场设置明显的安全警示标志，划定安全通道和限制区域，并配备必要的防护设备。

3. 使用符合标准要求的材料和设备，并定期对其进行维护和检修，确保其可靠性和安全性。

三、龙门架组装1. 按照施工图纸和工艺要求，将龙门架各组件逐步组装起来。

首先安装立柱和横梁，然后安装次梁和横撑。

2. 在组装过程中，要确保各构件的位置和尺寸准确无误，使用专用工具和测量仪器进行检查。

3. 对于大型和重量较大的构件，需要使用起重机进行安装，保证其安全可靠。

四、焊接和连接1. 在龙门架的组装过程中，需要进行焊接和连接。

对于焊接部位，要进行打磨处理，确保焊缝质量。

2. 焊接过程中，要按照规范要求采取防火措施，并确保焊工具和设备的良好工作状态。

五、验收和调试1. 在龙门架组装完成后，进行验收和调试。

检查龙门架的安装质量和节点连接是否牢固可靠。

2. 对龙门架进行静载试验，检查其变形情况和承载能力是否满足要求。

3. 调试龙门架的升降机等设备，确保其正常运行和安全可靠。

六、施工后管理1. 在施工过程中，要定期对施工现场进行清理，保持良好的工作环境和整洁度。

2. 对施工人员进行定期的工作检查和安全培训，提高他们的施工能力和安全意识。

3. 定期对龙门架设备进行维护保养，延长其使用寿命并确保其安全性。

以上是龙门架施工方案，根据具体工程情况，还需要根据相关标准和规范进行具体设计和施工操作。

同时，在施工过程中要严格按照安全规范进行操作，确保施工质量和工人安全。

施工方案审批表xxxxxxx楼SMZ-12型自升式门型升降机安装方案编制：宁xxxxxx公司2006年4月7日A（概述使用）一、概述：SMZ-12自升式门架升降机设有自升装置,随着建筑物的升高而增加起升高度,采用附着杆附着;采用手拉葫芦提升自升平台,用扒杆安装标准节;采用断绳安全保护装置;设有手动停靠装置,在高空作业时更加安全。

二、技术性能参数：三、安装位置及安装高度：本机安装于工程面轴与轴之间，距墙体距离为m，安装高度为m，附着次数为次。

安装时间为：年月日时分拆卸日期为：年月日时分其他记录：B（安拆步骤）SMZ150自升式门架升降机在架设安装时必须严格按照使用说明书中的有关要求安装：一、架设要求及注意事项：1、在安装过程中，工作人员须戴安全帽，登高人员身体必须经检查合格，高空作业时还应穿防滑胶鞋，佩戴安全带。

2、开口锁必须张长到规定程度，轴端挡板（或U型卡）、螺栓、强卡螺栓、钢丝绳压板螺栓及其他各连接螺栓必须紧固可靠。

3、本机所配用的JJK15卷扬机必须有产品合格证，并制动灵活、可靠。

4、升降机安装在专用的混凝土基础上；基础图附后。

5、安装场地应平整、无杂物及障碍，场地上空无输电线，操作棚须视野开阔，有防雨措施。

二、安装的顺序及要求：1、安装底架：将底架放置在混凝土基础上，并用水平仪测量，其水平差值不得大于1mm，然后用设置的地脚螺栓紧固。

2、将升降台放在安装好的底架上。

3、安装基础节左右各一节。

4、安装吊杆。

5、在两个基础节的顶部各安装一个专用的支架。

6、将两个手拉葫芦装在专用支架上，并各挂住升降台的一边。

7、拉动手拉葫芦将升降台提升到基础节上部，并使升降台上的卡板将升降台固定在基础节间。

8、取下二个专用支架（暂放在升降台上），并将其中一个手拉葫芦挂在吊杆上。

9、转动吊杆拉动手拉葫芦，分两次起吊两个标准节，分别加在两基础节上，并用螺杆紧固，用双螺母拧紧。

10、在两个标准节上部再安装上专用支架及手拉葫芦，拉动手拉葫芦，将升降台升到标准节最上部并固定。

龙门架施工方案工程名称：XXXX幼儿园工程地点：施工单位：编制：审批：负责人：编制人：审批负责人：编制日期：年月日审批日期：年月日龙门架施工方案一、龙门架的构造龙门升降架体的主要构件有立柱、天梁、上料吊篮、导轨及底座，架体的固定方法采用架体上拴缆风绳，其另一端固定在配重篮上进行锚固。

每一层每一边设两根连墙杆件，与结构框架柱连接牢固，从而保护架体的稳定性，如下图所示：图1 龙门架升降机二、安全防护装置（一）安全停靠装置1、安全停靠装置，在吊篮运行到位时，停靠装置将吊篮稳定停靠，以保障人员进入吊篮内作业时的安全。

2、吊篮下支杠为自动型，由支杠杆和弹簧组成，吊篮到位时由停靠装置下的斜角钢拉开弹簧，吊篮上升弹簧自动收缩，使支杠自动弹到架体的承托架上，其荷载全部由停靠装置承担，此时钢丝绳不受力，起保险作用。

（二）断绳保护装置在吊篮悬挂或运行中发生钢丝突然拆断时，断绳保护装置立即弹出，两端将吊篮卡在架体上，使吊篮不坠落，以保护架下工作人员的安全。

（三）安全门在吊篮运行时起防护作用。

用钢管焊接而成。

安全门制作成自动开启型，即当吊篮落地时，安全门上升自动开启，吊篮上升时，安全门下降自动关闭，防止了手推车及材料滑落伤人。

（四）楼层口停靠栏杆升降机与各楼层进料口的结合处搭设有运料通道，以便运送材料。

当吊篮上下运行时各通道口处于危险状态。

因此楼层各通道运料处必须设置常闭的停靠栏杆，待吊篮运行到位停稳后方可向内开启。

（五）上料口防护棚升降机地面进料口处是运料人员经常出入和停留的地方，易发生落物伤人，为此，在地面进料口处设置长宽4m，高3m的安全防护棚，防止落物伤人。

（六）超高限位装置龙门架的天轮与最高一层上料平台的垂直距离应不小于6m。

为防止因司机失误操作或机械电气故障而引起的吊篮失控上升，与天梁碰撞，必须设置超高限位装置，使吊篮上升到最高位置时，与天轮间的垂直距离不小于3m。

（七）下极限限位装置下极限限位装置主要用于升降机，为防止吊篮下行时不停机，又防止升降机压迫缓冲装置造成事故。

龙门架施工方案一、工程概况：二、主要部件：该机主要部件有底梁、立柱（导轨架）、吊蓝、自升平台、联动滑轮等组成。

1.架底：由槽钢拼焊而成，它将立柱、底梁连成一体，同时又是整个机具的支承基础。

2.立柱：又起导轨架的作用，由多个标准节组成，标准节由角钢拼焊而成，节间由4条M18螺栓连接，导轨架高度为48M。

3.吊蓝：是提升物料的主要工作机构，由型钢组焊而成。

侧柱上有滚轮，可沿立柱主弦滚动，起导向作用。

下有用圆钢联结的两根钢管，可以自由搭在支架上，以便在空中停留时起支承作用。

4.自升平台：是改变门架起升高度的主要机构。

平常又起提升横梁作用，上装起升滑轮、套架、手动卷扬机、涡轮减速机和扒杆，它把两立柱始终连成一整体门架，又可利用扒杆增减标准节，利用手动卷扬机实现平台升降，通过涡轮减速机自锁性能停在所需高度的立架横梁上，从而改变了门架的起升高度。

5.联动滑轮：位于吊蓝上方，正常工作时，通过它提起吊蓝，当钢丝绳破断时，联动滑轮随自重下落，由弹簧牵动联动杆，带动吊蓝上的双保险卡板，使吊蓝可悬挂于立柱的任位置水平杆上，防止坠地。

故障排除后，提升吊蓝，保险卡板复位，吊蓝正常工作。

6.卷扬机：是提升吊蓝的动力机构，固定在立柱的一侧，属于单独的配套机构。

三、主要基本参数：1.安装高度：48M2.最大提升高度：45M3.整机重量（不含卷扬机）：4.4T4.吊蓝底面积： 3.5*1.7M5.卷扬机型号：JK1.56.提升速度（m/min）：大约227.工作环境温度：-20—40度8.提升重量： 1.2T四、安装工艺1.安装场地要求：（1）场地要求平整夯实，基础承载能力强，禁止在松土或沉降不均的基础上安装。

基础承载能力要求大于8T/M2。

（2）在4*4.5M立柱安装场地范围内，排水畅通，不得有积水浸泡基础。

（3）基础水平面偏差不大于5mm/m。

（4）立柱安装后，要求在两个方向上垂直度检查，倾斜度应保证在1.5‰以内，达不到标准，应在底架下塞垫调整片，直到调整到符合要求为止。

2024年施工升降机专项施工方案模板一、项目背景和目标1.1 项目背景2024年施工升降机专项施工方案是为了保障施工现场的安全和高效进行施工而制定的。

本方案旨在规范升降机使用和管理，确保施工升降机的正常运行和安全操作，提高施工效率，降低施工风险。

1.2 项目目标a. 保证升降机设备符合国家标准和相关法规要求；b. 加强升降机的安全管理，规范作业流程，确保作业人员的安全；c. 提高施工效率，减少施工风险；d. 优化设备维护和维修管理，延长设备使用寿命。

二、施工升降机设备管理2.1 设备购置a. 根据项目需求确定升降机设备的型号和数量；b. 在购买升降机设备时要求供应商提供产品合格证和使用说明书；c. 购买的升降机设备要经过检测和验收，符合国家标准和相关法规要求。

2.2 设备登记a. 对所有购置的升降机设备进行标识和登记，建立设备台帐；b. 设备台帐中包括设备的型号、编号、购买日期、供应商等信息；c. 定期更新设备台帐，记录设备的维护和维修情况。

2.3 设备检测和维修a. 建立定期检测和维修制度，确保设备的正常运行；b. 对设备进行定期的检测和维修，确保设备的安全性和可靠性；c. 设备检测和维修的记录要详细、真实，便于后期追溯和分析。

三、升降机使用管理3.1 操作人员培训a. 对升降机操作人员进行培训，确保其具备相关的操作技能和安全意识；b. 培训内容包括升降机的操作规程、安全防护措施等；c. 培训结束后进行考核，合格后方可上岗操作。

3.2 作业流程管理a. 制定详细的作业流程和操作规程，确保操作人员按照规程进行作业；b. 严格执行作业流程，禁止违规操作和超负荷作业；c. 在作业现场设置明确的警示标识和安全防护设施，确保作业安全。

3.3 安全检查和记录a. 定期对升降机进行安全检查，记录检查结果和存在的问题；b. 对检查出的问题及时进行处理和修复，确保升降机的正常运行；c. 安全检查的记录要真实、准确，便于后期追溯和分析。
