《机械基础》教案课题第十二章轴承课型理论课课时2授课班级授课时间授课教师教材分析本节课的内容是关于《机械基础》中的第十二章。
要求学生理解机械基础的功用、结构，课标要求是掌握机械基础的作用。
选用的教材是由中国劳动社会保障出版社出版的《机械基础》（第七版），学习内容是机械基础的内容和各项方法。
学情分析知识储备：对机械有着初步的了解。
能力水平：熟悉机械基础的发展史。
学习特点：学习、接受新知识能力较弱，尤其是理论性强的知识，不能充分利用课余时间学习。
学习目标知识目标：理解滚动轴承的基本知识。
能力目标：能够掌握滑动轴承的基本内容。
素质目标：1.认识到机械的重要性。
2.积极参与课堂，能够表达自己的观点和想法。
学习重难点教学重点：1. 滚动轴承的基本知识。
2.滑动轴承的基本内容。
教学方法讲授法、讨论法、演示法、实物教学法课前准备教师准备：教学课件学生准备：课前预习教学媒体多媒体教室、多媒体课件教学过程教学环节教师活动设计学生活动设计设计意图活动一：创设情境生成问题1.情境导入让学生阅读教材导入情景，引导学生思考：轴承基本知识。
2.展示学习目标认识到轴承的重要性。
掌握轴承基本知识的具体内容。
1.阅读导入情景，思考教师提问，结合生活中的实际，认真回答。
2.查看并记住本节任务的学习目标。
1.通过情景问话，引出本课主题。
同时激发学习兴趣。
2.通过课件展示本节任务，让学生明确课堂任务。
活动二：调动思维探究新知一.导入新课:组织教学、吸引学生注意力，使学生进入上课状态。
二.1.新课讲解:借助PPT讲授机械基础基本知识内容，利用课件进行讲授，对比课件中的构造简图，对轴承基本知识有一个初步的了解。

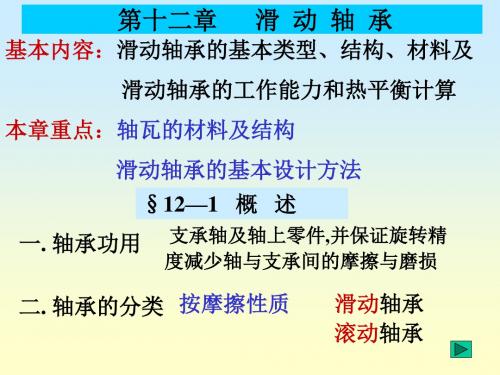

轴承支承转动的轴及轴上零件，以保证轴的旋转精度，减少轴与轴座之间的摩擦和磨损滚动轴承滑动轴承12—1 滚动轴承一、滚动轴承的结构和类型1．滚动轴承的结构学习机械基础基本知识的总体认知(1)听课、思考、结合生活实际，认真回答教师提出的问题。

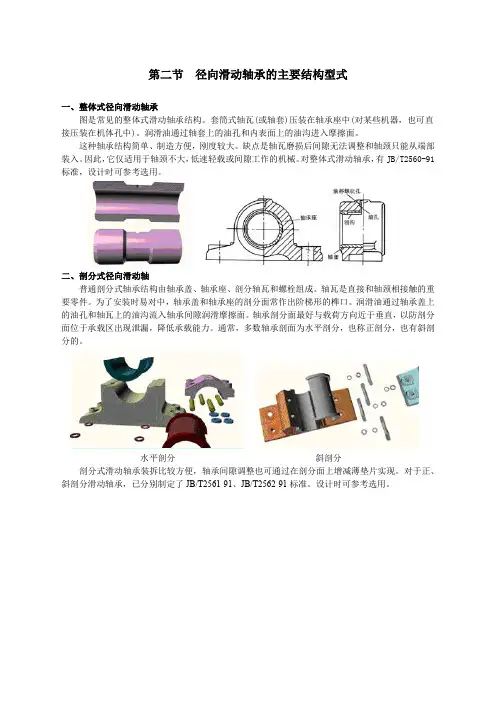

第二节径向滑动轴承的主要结构型式
一、整体式径向滑动轴承
图是常见的整体式滑动轴承结构。
套筒式轴瓦(或轴套)压装在轴承座中(对某些机器，也可直接压装在机体孔中)。
润滑油通过轴套上的油孔和内表面上的油沟进入摩擦面。
这种轴承结构简单、制造方便，刚度较大。
缺点是轴瓦磨损后间隙无法调整和轴颈只能从端部装入。
因此，它仅适用于轴颈不大，低速轻载或间隙工作的机械。
对整体式滑动轴承，有JB/T2560-91标准，设计时可参考选用。
二、剖分式径向滑动轴
普通剖分式轴承结构由轴承盖、轴承座、剖分轴瓦和螺栓组成。
轴瓦是直接和轴颈相接触的重要零件。
为了安装时易对中，轴承盖和轴承座的剖分面常作出阶梯形的榫口。
润滑油通过轴承盖上的油孔和轴瓦上的油沟流入轴承间隙润滑摩擦面。
轴承剖分面最好与载荷方向近于垂直，以防剖分面位于承载区出现泄漏，降低承载能力。
通常，多数轴承剖面为水平剖分，也称正剖分，也有斜剖分的。
水平剖分斜剖分
剖分式滑动轴承装拆比较方便，轴承间隙调整也可通过在剖分面上增减薄垫片实现。
对于正、斜剖分滑动轴承，已分别制定了JB/T2561-91、JB/T2562-91标准。
设计时可参考选用。
112.1.2 摩擦与润滑种类与特点. （1）干摩擦--表面间无任何润滑剂(或保护膜)的纯金属接触时的摩擦.*（2）①边界摩擦(⑤边界润滑) ②作图 ---③两表面上的极薄的吸附油膜之间的摩擦** （3）①流体摩擦(④流体润滑) ③作图 ②--摩擦发生在润滑内部***（4）混合磨擦----处于 (1)、(2)、(3) 、三者的混合状态. 常见：（3）、（4）*接触峰点之间发生粘接、挤压、剪切、塑性流动 摩擦磨损最严重，f =0.15~0.5**④能降低摩擦阻力，减轻磨损，但膜厚小于粗糙度，强度不高，磨损不可避免。
***摩擦阻力最小，磨损最轻（几乎不发生摩损）212.1.3 磨损（滑动轴承主要失效形式）--摩擦表面的物质不断损失的现象（1）磨损类型：磨粒磨损、疲劳剥落（点蚀）、粘着磨损（胶合）、腐蚀磨损（2）磨损过程（3）不同因素对磨损的影响.1）材料、2）载荷、3）润滑、4）工作温度312.2 径向滑动轴承的结构及组成 (1)轴承座整体式（图11-1） 结构简单剖分式（图11-2） 间隙可调、装拆方便 调心式（图17-3） 顺应轴挠度 （2）轴套与轴瓦（实物）作用： 便于更换节约贵重金属结构： 整体式----轴套实物剖分式---轴瓦(3) 瓦上开油孔、油沟.输送、分布、存储润滑液最简结构：(4) 轴承衬----在钢质轴瓦上贴附一层减摩材料.节约贵重金属结构上需要*衬一定有瓦,瓦不一定有衬.412.4 润滑剂.P279（1）流体润滑剂—油、水润滑油（机油）主要指标：粘度、油性（边界膜性能）（2）润滑脂（黄油）主要指标：锥入度（稠度）、滴点（最高使用温度）（3）固体、气体润滑剂（特殊或专门用途）612.5径向滑动轴承(混合润滑)的条件性计算（1）计算项目(准则)① p= F/dB≤[p] 防止过度磨损② pv≤[pv] 限制轴承温升③ v≤[v] 控制磨损速度(2)设计步骤①选择结构类型②确定宽径比B/d, 一般B/d=0.5～1.5,多数取B/d=1.③按计算准则计算，查表11-2选取材料.④选定配合及表面粗糙度⑤选择润滑剂、润滑方式712.6 液体动压润滑的基本原理。
