太阳能热水器的工作原理图、分类及安装方法太阳能热水器简介太阳能热水器把太阳光能转化为热能，将水从低温度加热到高温度,以满足人们在生活、生产中对热水的使用需求。
太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器。
真空管式太阳能热水器为多数，占据国内9５％的市场份额.真空管式家用太阳能热水器是由集热管、储水箱及支架等相关附件组成．把太阳能转换成热能主要依靠集热管.集热管利用热水上浮冷水下沉的原理,使水产生微循环而达到所需热水。
太阳能热水器分类１、从集热部分来分可分为：真空玻璃管太阳能热水器和金属平板太阳能热水器。
真空玻璃管:是目前吸热效率最高的集热部分,优点不需要在集热部分在增加保温层,现在的真空玻璃管在抗高温，抗打击和保温上，性能都是一流，被大部分生产厂家采用。
缺点体积比较庞大,管中容易集结水垢。
金属平板:传热性能极佳的金属片上,覆盖上吸热涂层,利用金属的传热性,将吸收的热量传于水箱中。
优点外观美观，安装方便,可以做成平板，而且不容易损坏.缺点：保温要花很大的代价，成本高,间接的就是增加消费者负担。
２、从结构上来分可分为:普通式太阳能热水器和分体式太阳能热水器。
普通式：将真空玻璃管直接插入水箱中,利用加热水循环，使水箱中水温升高,是目前厂家都采用的。
也是流行的最常规的。
该类热水器只有顶层能用,除非顶层用户和你楼下的关系特铁，而且屋顶的面积是有限的。
分体式:解决不是顶层用户也能使用太阳能热水器.分体式循环有２种，一种靠水自然循环，热交换效率低，远远不能满足用水要求;一种靠泵循环热交换,解决自然循环效率低的问题,用泵循环，可以明显改善水的热交换.3、从水箱受压来分可分为:承压式太阳能热水器和非承压是太阳能热水器。
承压式:无论哪种分体式热水器，都有一个致命缺点，必须用承压式水箱，是所有分体式热水器的基本思路，直接考验集热部分的密封性能；制造承压水箱成本极高,存在安全性问题,要求耐压7个大气;循环效果不是很理想。
全玻璃真空管太阳集热器的分类及特点目前市面上全玻璃真空管太阳集热器主要有三大系列产品，分别是：普通型全玻璃真空管太阳集热器、热管式全玻璃真空管太阳集热器和U型管式全玻璃真空管太阳集热器三大系列产品。
目前仍然以普通型全玻璃真空管太阳集热器为主，下面就三大系列产品的结构和特点逐一介绍。
（一）普通型全玻璃真空管太阳集热器1、组成：真空管、联箱、尾座、支架组成。
分横管和竖管两种。
（1）真空管构造：真空管是全玻璃真空管集热器的核心部件、是整个太阳能系统的发动机，其性能优劣决定着整个系统的得热性能和寿命。
真空管构造图④③⑦⑥⑤②①①罩玻璃管②内玻璃管③卡子④吸气剂⑤真空夹层⑥选择性吸收涂层⑦吸气膜（2）真空管材质要求：真空管采用硼硅玻璃3.3（氧化铁含量5%以下；热稳定性好；热膨胀系数低为3.3×10-6/℃；耐热冲击性好，耐热温差大于200℃；有较高的机械强度；较好的抗化学腐蚀性能；具有良好的光学性能，透光率≥ 0.89）（3）真空管技术要求：①材料采用硼硅玻璃3.3；②空晒性能参数y≥175m2•℃/kW（当太阳辐照度G≥800W/ m2,环境温度t在8～30℃之间）③闷晒到水温增加35℃所需的太阳能曝辐量≤3.8MJ/ m2（当太阳辐照度G≥800W/ m2,环境温度t在8～30℃之间）④平均热损失系数≤0.9W/ m2·℃⑤真空度≤5×10-2Pa；⑥耐热冲击应能承受25℃以下冷水和90℃以上热水交替反复冲击3遍而不损坏；⑦耐压冲击应能承受0.6Mp的压力；⑧抗冰雹要求应在径向尺寸不大于25mm的冰雹袭击下不损坏。
（4）真空管镀膜技术目前真空管的镀膜工艺有两种：渐变镀膜工艺和干涉镀膜工艺，过去常用的“晒乐”真空管就是采用渐变镀膜工艺，为真空管式太阳能热水器的推广和普及奠定了坚实的基础；皇明太阳能推出的干涉镀膜工艺是真空管的镀膜技术得到进一步的发展，吸收率更高、散热率更低。
太阳能热水器的工作原理太阳能热水器是一种利用太阳能将水加热的设备，其工作原理是通过太阳能的辐射来加热水。
下面将详细介绍太阳能热水器的工作原理。
1. 真空管吸热原理太阳能热水器的核心部件是真空管，它由内外两层玻璃管构成，两层玻璃管之间抽成真空状态，以减少热量的散失。
内层玻璃管的内壁涂有吸热涂层，能够吸收太阳辐射的热能，并将其转化为热量。
太阳能辐射通过外层玻璃管进入真空管内，被吸热涂层吸收后转化为热能，使得内层玻璃管内的水温升高。
2. 热水循环系统太阳能热水器还包括一个热水循环系统，用于将加热后的水送到使用者的热水储存设备中。
当太阳能热水器工作时，冷水通过进水管进入热水器的水箱中。
在水箱中，冷水被加热后上升，热水则通过出水管流出。
热水循环系统通过自然对流或者泵的作用，将热水输送到热水储存设备中，供使用者使用。
3. 辅助加热装置太阳能热水器在太阳辐射不足或者天气阴雨时，无法充分利用太阳能进行加热。
为了保证热水的供应，太阳能热水器通常还配备了辅助加热装置，如电加热器或燃气加热器。
当太阳能无法满足需求时，辅助加热装置会自动启动，提供额外的热量，保证热水的供应稳定。
4. 温度控制系统为了保证太阳能热水器的安全和稳定运行，通常还会配备温度控制系统。
温度控制系统可以监测水温，并根据设定的温度范围，控制加热装置的工作状态。
当水温低于设定值时，加热装置会启动，加热水温；当水温达到设定值时，加热装置会停止工作，以防止水温过高。
总结：太阳能热水器的工作原理是利用太阳能辐射将水加热，通过真空管的吸热原理，将太阳能转化为热能，使得水的温度升高。
热水循环系统将加热后的水送到热水储存设备中，供使用者使用。
辅助加热装置和温度控制系统的配备，保证了太阳能热水器的供热稳定和安全运行。
太阳能热水器以其环保、节能的特点，受到越来越多家庭和企业的青睐。
真空管集热器真空管集热器是在平板集热器基础上发展起来的新型集热装置。
按照吸热体的材料分类，可分为玻璃吸热体真空管（或称为全玻璃真空管）集热器和金属吸热体（玻璃—金属）真空管集热器两大类。
（一）全玻璃真空管集热器1、全玻璃真空的基本结构全玻璃真空管由外玻璃管、内玻璃管、选择性吸收涂层、弹簧支架、消气剂等部件组成，其形状如一只细长的暖水瓶胆（图3- ）。
图3—全玻璃真空管结构示意图1.外玻璃管2.内玻璃管3.选择性吸收涂层4.真空5.弹簧支架6.消气剂7.保护帽全玻璃真空管的一端开口，将内玻璃管和外玻璃管的管口进行环状熔封；另一端分别封闭成半球形圆头，内玻璃管用弹簧支架支撑于外玻璃管上，以缓冲热胀冷缩引起的应力。
在内玻璃管和外玻璃管之间的夹层抽成高真空。
在外玻璃管尾端一般粘结一只金属保护帽，以保护抽真空后封闭的排气咀。
内玻璃管的外表面涂有选择性吸收涂层。
弹簧支架上装有消气剂，它在蒸散以后用于吸收真空集热管运行时产生的气体，起保持管内真空度的作用。
2、全玻璃真空管集热器的基本结构若干支真空管按照一定规则排列成的真空管阵列与联集管（或称为联箱）、尾托架和反射器等部件一起组成一台真空管集热器（图3—）。
全玻璃真空管集热器的联箱一般有圆形和方形两种，多采用不锈钢板制作，集热器配管接头焊接在联箱的两端。
联箱的一面或两面按设计的真空管间距开孔，真空管的开口端直接插入联箱内，真空管与联箱之间通过硅橡胶密封圈进行密封。
为了提高真空管集热器的性能，一些厂家的产品在真空管阵列的背面增设了反射板，其中多为平面漫反射板，一般采用铝板或涂白漆的平板制成。
因为反射板长期暴露在空气中，容易积聚灰尘和污垢，需要经常清理，否则反射效果会受到影响，并且反射板增大了集热器的风阻，影响集热器安装的稳定性，所以，风沙比较大的地区不宜安装带反射板的集热器。
图3— 全玻璃真空管集热器结构示意图1.全玻璃真空管2.联集管3.保温层4.保温盒外壳5.密封圈6.配管接口7.反光板8.尾托架按照真空管的安装走向的不同，全玻璃真空管集热器可分为竖直排列（南北向）和水平排列（东西向）两种排列形式，其中水平排列又有水平单排和水平双排两种形式，（图3— ）。

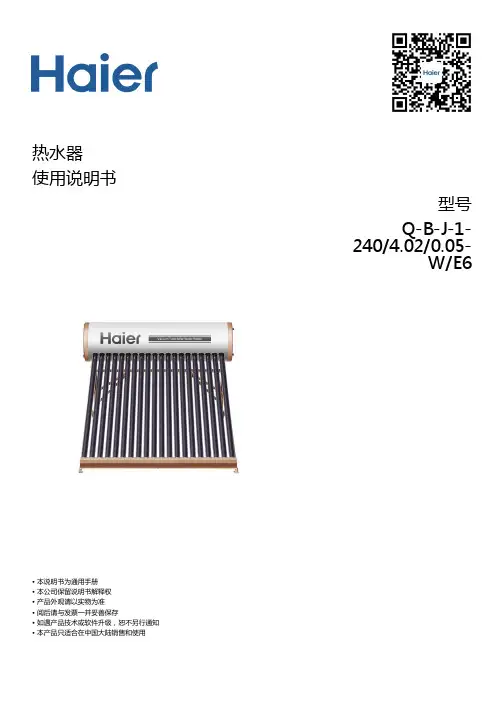

热水器使用说明书型号Q-B-J-1-240/4.02/0.05-W/E6• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1 1.1. 产品部件1 1.1.1. 外观及部件介绍1 1.2. 技术数据11.2.1. 技术数据12. 使用说明2 2.1. 注意事项2 2.1.1. 使用方面2 2.1.2. 维护方面2 2.2. 安装指南2 2.2.1. 装箱单2 2.2.2. 安装注意事项2 2.2.3. 安装方法4 2.3. 使用方法92.3.1. 使用方法93. 售后服务12 3.1. 用户须知12 3.1.1. 用户须知12 3.2. 疑难解答13 3.2.1. 疑难解答13 3.3. 清洗保养13 3.3.1. 清洗保养13 3.4. 保修说明13 3.4.1. 保修说明13 3.5. 一键报修14 3.5.1. 一键报修141. 产品介绍1.1. 产品部件1.1.1. 外观及部件介绍外观及部件介绍本示意图仅供参考，请以实物为主。
1.2. 技术数据1.2.1. 技术数据该系列太阳热水器执行标准：GB/T 19141-2011 GB 26969-2011 以上采光面积偏差≤3%，容积偏差≤5%本公司注重科技更新，技术参数更改后，恕不另行通知。
型号Q-B-J-1-150/2.50/0.05-W/E6Q-B-J-1-180/3.00/0.05-W/E6Q-B-J-1-240/4.02/0.05-W/E6Q-B-J-1-270/4.52/0.05-W/E6真空管规格Φ58mm×1800mmΦ58mm×1800mmΦ58mm×1800mmΦ58mm×1800mm支架形式平置38度平置38度平置38度平置38度真空管数量20支24支32支36支采光面积 2.50 3.00 4.02 4.52可用水量150L 180L 240L 270L 总容水量200L 240L 320L 355L 能效等级1级1级1级1级能效系数0.500.500.500.502. 使用说明2.1. 注意事项2.1.1. 使用方面放置环境 • 玻璃真空管安装后，应避免长期空晒， 否则会缩短使用寿命。
热管真空管太阳能热水系统热管真空管简述“桑普”热管真空管太阳能热水系统，其核心部件为桑普热管真空管太阳集热器，型号为C4-SD1/5×8。
北京市太阳能研究所与德国奔驰宇航公司共同研制开发生产的热管真空管集热器是一种高效的相变太阳能加热装置，是人类对太阳能开发和利用的革命性突破。
它区别于常规的晒水式太阳能产品，而实际是将太阳的光能转换为热能的新型加热设备，即冷水并非由太阳直接晒热，而是由工质吸收太阳所发出的热量，并将热量传递给被加热介质的装置。
“桑普”热管式真空管太阳能集热器是中德合作研究生产的具有国际领先水平的太阳能集热元件。
它使将长为2米的高效传热热管置于真空中，这样大大降低了热损、提高了加热启动迅速、抗冻、抗冷热冲击、全年高效传热等性能。
热管式真空管的集热体是由我公司从德国引进的生产设备生产的。
集热体是由铝制吸热翅片和热管（热管为铜质的）复合而成的。
铜铝复合的设计提高了吸热翅片将集取的热量传递给热管的效率。
集热体所在的真空环境是由一支2米长直径100mm的玻璃管抽真空并采用金属于玻璃热压封技术营造的（金属与玻璃热压封技术是我公司的一项专利技术之一，这项技术荣获了国家发明奖、科学进步等诸多奖项。
热压封克服了玻璃与金属热膨胀系数不同难以连的接困难，保证了管内真空度的长久稳定性）。
该玻璃管壁厚为2.5mm,其内真空度为10-5mbar。
目前世界上能够制造并投入批量生产该太阳能集热器或与此性能相当的集热器的厂家仅有3家。
作为中国的唯一生产厂家。
我们生产的热管真空管集热器通过了国内外检测机构的检测并荣获了国际知名认证证书。
深受国内外用户的一致好评。
2）热管真空管的性能参数：热管真空管集热器性能参数：热管数8总面积2.4㎡吸热体材料Aluminum铜铝复合热管真空管直径100mm热管长度2000mm热管壁厚度2.5mm热管重量4.6kg真空度10-5mbar倾斜角度0°~ 90°抗压性能(120l/h)5mbar最大工作压力6bar工作温度70-120℃集热器模块闷晒温度190℃热管闷晒温度250℃最低环境温度-45℃抗冰雹性能Ф35（15m）长宽高2260x1000x175mm集热器模块重量50kg涂层材料AL-N-AL吸收率>92%发射率<8%3）热管真空管的工作原理：太阳光透过采用硼硅材料透射率大于0.90的玻璃管，照射在变面为磁控溅射AL-N-AL选择性吸收涂层，吸收比大于0.93，发射率小于0.08的吸热板上，高吸收率的太阳选择性吸收膜将太阳辐射能转化为热能。
太阳能热水器原理的全面解析太阳能作为一种新兴的可再生能源，被广泛应用于我们的日常生活中。
在光热转换中，当前应用范围最广、技术最成熟、经济性最好的是太阳能热水器。
下面由舒适100小编对太阳能热水器的工作原理、产品分类以及选购技巧作个全方位的解析。
太阳能热水器的工作原理太阳能热水器工作原理图太阳能热水器的工作原理—吸热过程太阳辐射透过真空管的外管，被集热镀膜吸收后沿内管壁传递到管内的水。
管内的水吸热后温度升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。
随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。
而平板式热水器，一般为分体式热水器，介质在集热板内因热虹吸自然循环，将太阳辐射在集热板的热量及时传送到水箱内，水箱内通过热交换（夹套或盘管）将热量传送给冷水。
介质也可通过泵循环实现热量传递。
太阳能热水器的工作原理—循环管路家用太阳能热水器通常按自然循环方式工作，没有外在的动力。
真空管式太阳能热水器为直插式结构，热水通过重力作用提供动力。
平板式太阳能热水器通过自来水的压力（称为顶水）提供动力。
而太阳能集中供热系统均采用泵循环。
由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。
太阳能热水器的工作原理—顶水式使用过程平板式太阳能热水器为顶水方式工作，真空管太阳能热水器也可实行顶水工作的方式，水箱内可以采用夹套或盘管方式。
顶水工作的优点是供水压力为自来水压力，比自然重力式压力大，尤其是安装高度不高时，其特点是使用过程中水温先高后低，容易掌握，使用者容易适应，但是要求自来水保持供水能力。
顶水工作方式的太阳能热水器比重力式热水器成本大，价格高。
太阳能热水器的不同分类1.从集热部分可分为：空玻璃管太阳能热水器和金属平板太阳能热水器。
真空玻璃管：这是目前吸热效率最高的集热部分，优点是不需要在集热部分上增加保温层，现在的真空玻璃管在抗高温、抗打击和保温上，性能都是一流，被大部分生产厂家采用。
太阳能真空管结构
太阳能真空管主要由以下部分组成：
1.外管：通常采用具有较高透光性的材料，如玻璃或塑料。
2.内管：由金属材料制成，内外管之间形成真空层，减少对流热损失。
3.吸热管和吸热翅片：吸热翅片通常由金属制成，其表面镀有选择性吸收涂
层，可以吸收太阳辐射能并将其转化为热能。
吸热管则连接吸热翅片，将热量传递给集热系统。
4.真空层：真空层可以有效减少对流和传导热损失，提高热效率。
工作原理：
1.太阳光透过外管照射到吸热翅片上，太阳光被选择性吸收涂层吸收并转化
为热能。
2.热能通过吸热管传导到集热系统，用于加热系统中的工质或水等。
3.真空层有效地减少了热量的对流和传导损失，提高了集热效率。
图解真空管太阳能热水器工作原理晨怡热管/news/212006-10-11 1:05:01日期:2005-4-27 19:55:02 来源:原创查看:[大中小] 作者：未知热度：真空管太阳能热水器自然循环工作原理示意图工作原理直插式全玻璃真空集热管太阳能热水器是利用真空集热管，具有的高吸收率和低发射率，将吸收的太阳辐射转换成热能，利用冷水比重大，热水比重小的特点，在真空管内形成冷水自上而下，热水自下而上的自然循环，使整个水的温度逐步升高，达到一定温度。
由于真空玻璃管是圆形的，具有对太阳广源自然跟踪的特点，再加上反光板的反射原理，使玻璃管四面受光面面俱到，集热效果时间更长，水温更高，即使高寒地区一年四季也可正常运行。
热水器结构与特点多台串联可为企事业旅馆、部队、单位集体供水龙头一开、热水即来——温情所至水压特大，可做按摩式洗浴——贵宾待遇多路放水，同时使用——随心所欲此种阳台壁挂式太阳能热水器外形优美，豪华大方，布局合理，用于解决楼顶不能存放太阳能热水器的优质产品。
特点：1、环保自动运行——好2、无任何辅助水箱——真好3、安装不受楼顶结构限制——真是好4、可见缝插针，方便快捷——实在好天承太阳能热水器是咱老百姓的朋友天承“全天候”太阳能热水器每年365天，天天有热水每天24小时，时时可供热天承太阳能热水器小康家庭必不可缺的产品太阳能、燃气、电热水器，经济效益对比表类型太阳能热水器燃气热水器电热水器装置投资1500元1500元2800年装置寿命15年6年8年每年燃料费0元600元800元15年总费用1500元10500元14800元危险系数无可能可能环境污染无有有热水器的安装及使用注意事项1、热水器的安装工作建议有专业人员承担；2、热水器安装地点应平坦，前方没有遮挡物体；3、所有真空管轴线一定要在同一平面上保持水平状态；4、热水器安装必须牢固稳定，避免由此所造成的不良现象；5、安装时应对室外水管给予保温，以防冬季造成管道冻结，影响正常使用。
