真空管太阳能热水器

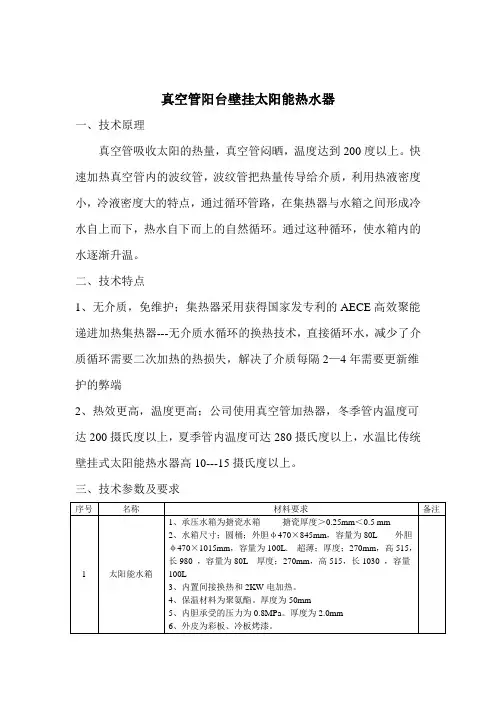

真空管阳台壁挂太阳能热水器一、技术原理真空管吸收太阳的热量，真空管闷晒，温度达到200度以上。

快速加热真空管内的波纹管，波纹管把热量传导给介质，利用热液密度小，冷液密度大的特点，通过循环管路，在集热器与水箱之间形成冷水自上而下，热水自下而上的自然循环。

通过这种循环，使水箱内的水逐渐升温。

二、技术特点1、无介质，免维护；集热器采用获得国家发专利的AECE高效聚能递进加热集热器---无介质水循环的换热技术，直接循环水，减少了介质循环需要二次加热的热损失，解决了介质每隔2—4年需要更新维护的弊端2、热效更高，温度更高；公司使用真空管加热器，冬季管内温度可达200摄氏度以上，夏季管内温度可达280摄氏度以上，水温比传统壁挂式太阳能热水器高10---15摄氏度以上。

三、技术参数及要求7、微电脑控制( 温度上下限设置，预约加热时间)2 真空管集热器 1、集热器外形尺寸为1930×835×90 真空管支数为10支 2、集热器外形尺寸为1930×985×90真空管支数为12支3、真空管的管径：58mm ；管长：1800mm 膜层：AL---N/AL 真空溅射选择性镀膜，其吸收率 ≥0.95，发射率ε≤0.6，热损系数小；材质：采用高硼硅3.3特硬玻璃，硬度高，抗冲击力强。

真空管为三高管 空晒温度≧240℃4、不锈钢波纹管采用国标304不锈钢板，氩弧焊接成型厚度为0.25mm ； 焊接成型的波纹管不进行退火处理。

3 支架支架为三角支架和万用支架；材质为国标镀锌板t=2.5mm ，喷塑 四、产品规格五、施工说明根据现场实际情况，集热器安装在南部阳台外，在阳台底部5㎝处打过墙孔二个或在阳台外墙混凝土上打四个Φ10×100膨胀螺丝，将安装三角支架穿孔固定在地面上。

集热器固定在三角支架上，水箱安装在阳台内与预留冷热水接口接上即可。

系统安装详细说明如下A 、集热器安装：安装注 意事项：a ：集热器应安装在阳台处阳光照射比较充分的地方。

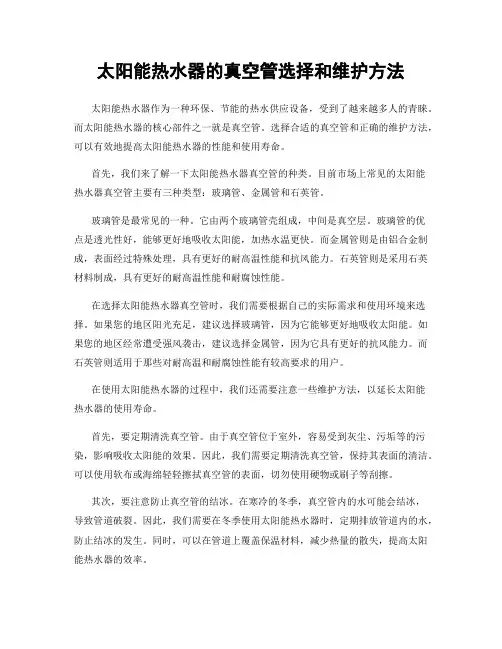

太阳能热水器的真空管选择和维护方法太阳能热水器作为一种环保、节能的热水供应设备，受到了越来越多人的青睐。

而太阳能热水器的核心部件之一就是真空管。

选择合适的真空管和正确的维护方法，可以有效地提高太阳能热水器的性能和使用寿命。

首先，我们来了解一下太阳能热水器真空管的种类。

目前市场上常见的太阳能热水器真空管主要有三种类型：玻璃管、金属管和石英管。

玻璃管是最常见的一种。

它由两个玻璃管壳组成，中间是真空层。

玻璃管的优点是透光性好，能够更好地吸收太阳能，加热水温更快。

而金属管则是由铝合金制成，表面经过特殊处理，具有更好的耐高温性能和抗风能力。

石英管则是采用石英材料制成，具有更好的耐高温性能和耐腐蚀性能。

在选择太阳能热水器真空管时，我们需要根据自己的实际需求和使用环境来选择。

如果您的地区阳光充足，建议选择玻璃管，因为它能够更好地吸收太阳能。

如果您的地区经常遭受强风袭击，建议选择金属管，因为它具有更好的抗风能力。

而石英管则适用于那些对耐高温和耐腐蚀性能有较高要求的用户。

在使用太阳能热水器的过程中，我们还需要注意一些维护方法，以延长太阳能热水器的使用寿命。

首先，要定期清洗真空管。

由于真空管位于室外，容易受到灰尘、污垢等的污染，影响吸收太阳能的效果。

因此，我们需要定期清洗真空管，保持其表面的清洁。

可以使用软布或海绵轻轻擦拭真空管的表面，切勿使用硬物或刷子等刮擦。

其次，要注意防止真空管的结冰。

在寒冷的冬季，真空管内的水可能会结冰，导致管道破裂。

因此，我们需要在冬季使用太阳能热水器时，定期排放管道内的水，防止结冰的发生。

同时，可以在管道上覆盖保温材料，减少热量的散失，提高太阳能热水器的效率。

此外，还要定期检查太阳能热水器的管道和接口是否有漏水情况。

如果发现漏水，应及时进行修复，避免漏水导致的损失。

综上所述，选择合适的太阳能热水器真空管和正确的维护方法，可以提高太阳能热水器的性能和使用寿命。

在选择真空管时，要根据实际需求和使用环境来选择适合的类型。

真空管太阳能集热器东盛环保工程有限公司提供一、真空管集热管的结构及组成真空管太阳能集热器的结构：分内外管，内管内壁有水银涂层，内管外壁有吸热涂层，内外管之间是真空层；外管是透明的玻璃，内外管均采用高硬度的高硼硅玻璃；一端有进出口，另一端封闭。

二、真空管技术参数目前集热效果的最好的是AL---N/AL真空溅射选择性镀膜，利用该涂层的玻璃真空管，其吸收率≥0.93；红外发射率ε≤0.6；平均热损Uct0.9W/㎡℃；真空度P≤5×10ˉ3pa，采用性能高硼硅3.3特硬玻璃制造。

三、真空管与平板太阳能的区别下面将从11个方面来分析目前我国平板热水器与真空管热水器的技术分析与对比。

从而全面分析集热器热性能优缺点：1．市场占有率的比较目前，我国太阳能应用最为普及的是真空管太阳能与平板太阳能两种形式。

云南省是最早普及太阳能的省份，也是平板太阳能应用最早最广泛的地区，在九十年代，其他省份的老百姓还不认识太阳能为何物时，云南已非常普及。

八十年代与九十年代，云南省处处都是平板太阳能，而到了九九年后由于气候等因素的制约，生产工艺性要求，性能适应性条件等，导致真空管飞速发展，目前的比例为：平板太阳能占5％；真空管太阳能占95％。

3．承压能力的比较平板太阳能集热器构件为金属材料组成，集热器与热水箱之间的连接件也采用金属零部件，因而集热器与连接件都能承受一定的压力，实验压力可达0.8MPa，即承压≥0.6MPa。

而真空管集热器的构件主要为玻璃耐压0.15Mpa。

4．防冻与抗冻性能：平板集热器由于板芯为金属板芯，其板芯内均为较小的毛细管道，且板芯与外界环境温度直接联通，故气温较低时容易结冰，抗冻性能较差；而真空管太阳能由于真空管为暖水瓶结构，管子外壁与内壁之间为真空状态，管子内水在较低气温下也不易结冰；5．结垢：平板太阳能集热过程主要通过金属板芯内毛细水管吸热，故容易在此过程中水与热金属（铝管或铜管）接触后产生水垢，并且根据平板集热器结构当水在毛细水管中结构后是无法清洗排除，故平板太阳能热水器使用寿命远远低于真空管热水器；而真空管热水器集热器均为玻璃管，水在玻璃管中吸收热量，在此过程中水与玻璃接触并不容易产生水垢，就像日常生活中，金属茶壶烧水容易产生水垢，而暖水瓶不容易产生水垢，且在产生水垢后，水垢与玻璃的亲和力较小，暖水瓶中水垢较容易倒出。

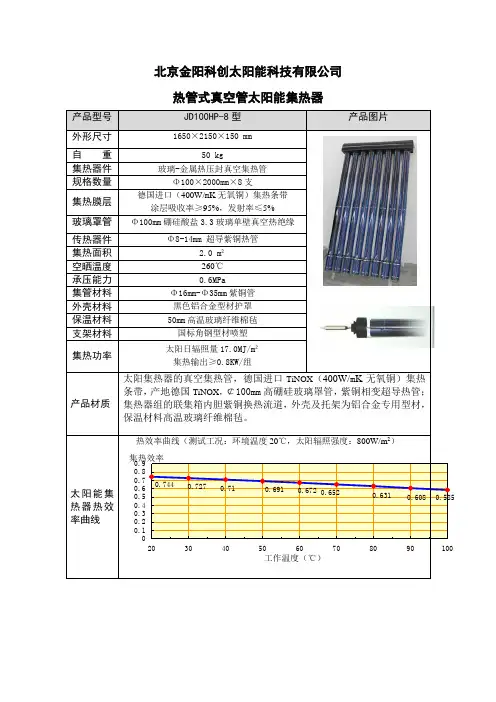

北京金阳科创太阳能科技有限公司热管式真空管太阳能集热器TiNOX（400W/m K无氧铜）集热高硼硅玻璃罩管，紫铜相变超导热管；外壳及托架为铝合金专用型材，热管真空管太阳能集热器热管真空管是金属芯玻璃真空集热管的一种形式，它是一种高效的太阳能集热元件，具有工作温度高、承压能力大、耐冷热冲击、抗冰雹、全年工作等独特的优点。

热管真空管与联集管、保温盒、支架等部分一起组成热管真空管集热器。

金属—玻璃热管真空管太阳能集热器作为第四代太阳能集热产品，它的开发和应用已经有十余年的历史，因其热性能和运行维护上的突出优势，目前正迅速发展，逐渐替代其它类型的太阳能集热器产品成为热水器和热水工程市场的主流。

JD100HP系列热管真空管集热器产品采用中德最新太阳能技术结晶——“金属—玻璃热管真空管”作为集热元件，集多项专利技术与一身，经国际权威机构检测，性能处于国际领先水平。

该产品效膜层吸热、相变热管传热和真空保温绝热优势于一体，热管承插式连接，相变热管传热承压运行，全面解除全玻璃真空管集热器易冻裂、易炸管、易结垢、易漏水等隐患。

热管式真空管集热器(导热块传热)示意图如上图所示，热管真空管太阳能集热器由热管真空管、联集管、保温盒和支架等部分组成。

太阳光透过真空玻璃管，照射在真空管内金属吸热翅片的选择性吸收涂层上，高吸收率的太阳选择性吸收膜将太阳辐射能转化为热能通过导热铜带传至内置热管，迅速将热管蒸发端内的少量工质汽化，被汽化的工质上升到热管冷凝端，使冷凝端快速升温，集热器联集管上的导热块（或导热套管）吸收冷凝端的热量加热联集管内流体。

热管工质放出汽化潜热后，冷凝成液体，在重力作用下回流热管蒸发端，再汽化再冷凝。

热管真空管集热器通过热管内少量工质的汽—液相变循环过程，连续不断的吸收太阳辐射能为热水系统或采暖系统提供热源。

与普通真空管太阳能集热器相比，JD100HP系列热管真空管集热器产品具有如下优异特点。

①热效率高：采用高性能选择性吸收涂层和高热导率传热条带，得热量大，热损失小，同样条件下集热量远高于其它形式的集热器；②承压运行：额定承压能力6kgf/cm2，特别适用于强制循环的大面积集热工程；③冬季水更热：管内不走水，启动迅速，全年运行，和全玻璃真空管相比，多得20—30%热水；④夏季不过热：不用反光板，防止夏季水温超高，风载小，不会因反光板性能下降而影响集热器效率；⑤占地面积小：真空管密排，集热器外型尺寸小，减少安装占地面积；⑥安装维护方便：铜套管干插式连接，安装方便，热管冷凝端不结水垢，无漏水隐患，局部维修不影响系统运行，避免了集热器内结水垢影响系统运行或一支管损坏整个系统瘫痪的现象。

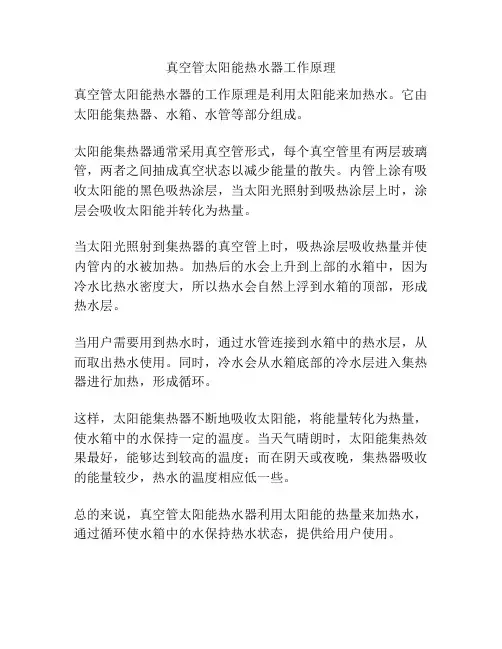

真空管太阳能热水器工作原理
真空管太阳能热水器的工作原理是利用太阳能来加热水。

它由太阳能集热器、水箱、水管等部分组成。

太阳能集热器通常采用真空管形式，每个真空管里有两层玻璃管，两者之间抽成真空状态以减少能量的散失。

内管上涂有吸收太阳能的黑色吸热涂层，当太阳光照射到吸热涂层上时，涂层会吸收太阳能并转化为热量。

当太阳光照射到集热器的真空管上时，吸热涂层吸收热量并使内管内的水被加热。

加热后的水会上升到上部的水箱中，因为冷水比热水密度大，所以热水会自然上浮到水箱的顶部，形成热水层。

当用户需要用到热水时，通过水管连接到水箱中的热水层，从而取出热水使用。

同时，冷水会从水箱底部的冷水层进入集热器进行加热，形成循环。

这样，太阳能集热器不断地吸收太阳能，将能量转化为热量，使水箱中的水保持一定的温度。

当天气晴朗时，太阳能集热效果最好，能够达到较高的温度；而在阴天或夜晚，集热器吸收的能量较少，热水的温度相应低一些。

总的来说，真空管太阳能热水器利用太阳能的热量来加热水，通过循环使水箱中的水保持热水状态，提供给用户使用。

1.平板型系统与真空管型系统太阳能热水器是我国利用太阳能最成功的项目，随着节能减排的趋势加强，太阳能热水器将会得到进一步推广。

在我国的太阳能热水器市场，我们不得不提到平板式太阳能热水器和真空管太阳能热水器，这两种太阳能热水器代表着现在和未来太阳能热水器的发展趋势。

太阳能热水器分类和市场占有率常见太的阳能热水器有三大类：平板热水器、真空管太阳能热水器、其它类型（包括热管真空管热水器、闷晒太阳能热水器、真空管闷晒热水器等）太阳热水器。

国内市场三种产品平板、真空管和其它产品分别约占20%、65%、15%；而国际市场现状是：平板、真空管和其它产品市场份额分别约占85%、8%、7%。

真空管太阳能热水器主要优势在于造价便宜，这是太阳能热水器得以普遍推广的重要原因，特别是在广大农村地区，真空管太阳能热水器满足了用户低成本消费，所以真空管太阳能热水器占据了我国大部分市场。

而平板式太阳能热水器在技术上已经拥有绝对的优势，这种更加高效节能的太阳能热水器将逐渐取代真空管太阳能热水器，成为时代的主流。

太阳能热水器性能比较常用热水器性能比较，在低温热水（60℃）需求下，基于总面积的三种类型热水器效率差别不大，而基于吸热体面积时，平板热水器相比则有高大25%以上的优势。

作为一般的太阳能热水工程，最好的选择是使用平板式热水器（热性能报告取自瑞士SPF测试中心网站公布测试报告）。

众所周知，热水器效率方程基于不同参考面积，热水器效率方程中各参数不同，差别比较大。

作为生产商，一般需给出热水器的总面积（占地面积）、采光面积、吸热器面积三个数据，供设计选型。

基于吸热器面积，一般真空管热水器略高，但由于其结构使然，其总面积一般也大，基于总面积时，平板式热水器效果最好，瞬时效率相比高50%以上，热水器总面积决定了可安装热水器数量，所以，比较起来，为达到同样效果，需要平板热水器数量最少，投资回报最好。

平板式太阳能热水器和真空管太阳能热水器系统比较太阳能热水器热效率：平板较高52.5%，真空管较低47%。

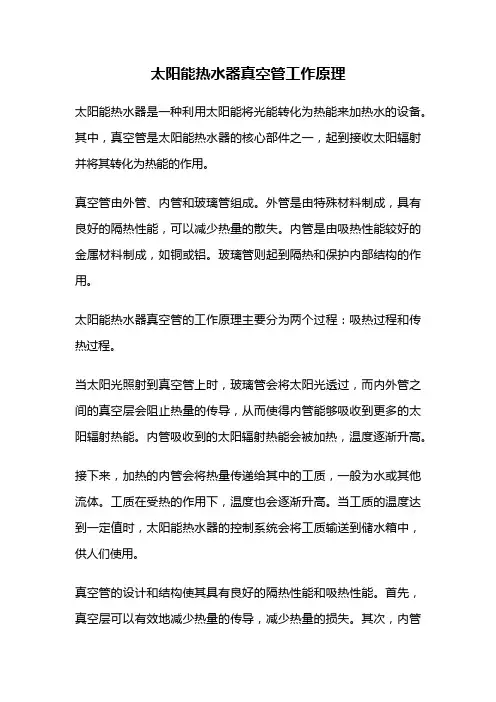

太阳能热水器真空管工作原理太阳能热水器是一种利用太阳能将光能转化为热能来加热水的设备。

其中，真空管是太阳能热水器的核心部件之一，起到接收太阳辐射并将其转化为热能的作用。

真空管由外管、内管和玻璃管组成。

外管是由特殊材料制成，具有良好的隔热性能，可以减少热量的散失。

内管是由吸热性能较好的金属材料制成，如铜或铝。

玻璃管则起到隔热和保护内部结构的作用。

太阳能热水器真空管的工作原理主要分为两个过程：吸热过程和传热过程。

当太阳光照射到真空管上时，玻璃管会将太阳光透过，而内外管之间的真空层会阻止热量的传导，从而使得内管能够吸收到更多的太阳辐射热能。

内管吸收到的太阳辐射热能会被加热，温度逐渐升高。

接下来，加热的内管会将热量传递给其中的工质，一般为水或其他流体。

工质在受热的作用下，温度也会逐渐升高。

当工质的温度达到一定值时，太阳能热水器的控制系统会将工质输送到储水箱中，供人们使用。

真空管的设计和结构使其具有良好的隔热性能和吸热性能。

首先，真空层可以有效地减少热量的传导，减少热量的损失。

其次，内管的吸热性能较好，可以最大限度地吸收太阳辐射热能。

此外，玻璃管的透明性也能够使太阳光能够进入到真空管内，而不被阻挡。

太阳能热水器真空管的工作原理基于热传导和热辐射的基本原理。

热传导是指热量通过物质内部的分子传递，而热辐射则是指热量以电磁波的形式传播。

太阳能热水器利用这些热传导和热辐射的过程，将太阳能转化为热能，最终加热水。

总结起来，太阳能热水器真空管的工作原理是利用真空管的隔热和吸热性能，将太阳辐射热能转化为热能，加热工质，从而实现热水的供应。

这种技术既环保又节能，是一种可持续发展的能源利用方式。

随着太阳能技术的不断发展和应用，太阳能热水器将会在未来得到更广泛的应用和推广。

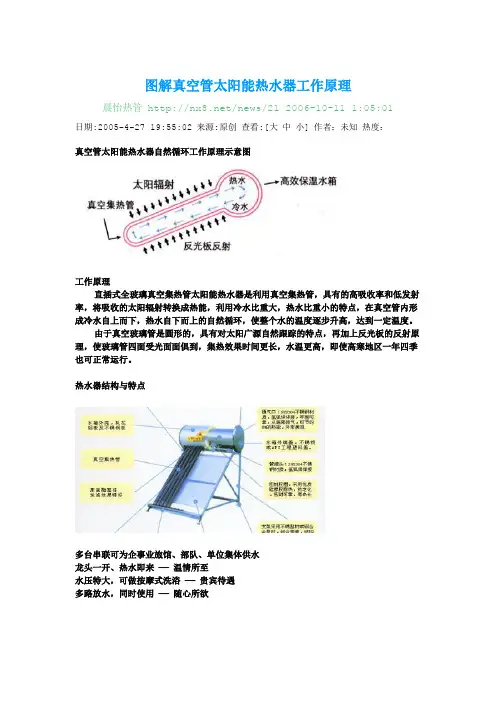

图解真空管太阳能热水器工作原理晨怡热管/news/212006-10-11 1:05:01日期:2005-4-27 19:55:02 来源:原创查看:[大中小] 作者：未知热度：真空管太阳能热水器自然循环工作原理示意图工作原理直插式全玻璃真空集热管太阳能热水器是利用真空集热管，具有的高吸收率和低发射率，将吸收的太阳辐射转换成热能，利用冷水比重大，热水比重小的特点，在真空管内形成冷水自上而下，热水自下而上的自然循环，使整个水的温度逐步升高，达到一定温度。

由于真空玻璃管是圆形的，具有对太阳广源自然跟踪的特点，再加上反光板的反射原理，使玻璃管四面受光面面俱到，集热效果时间更长，水温更高，即使高寒地区一年四季也可正常运行。

热水器结构与特点多台串联可为企事业旅馆、部队、单位集体供水龙头一开、热水即来——温情所至水压特大，可做按摩式洗浴——贵宾待遇多路放水，同时使用——随心所欲此种阳台壁挂式太阳能热水器外形优美，豪华大方，布局合理，用于解决楼顶不能存放太阳能热水器的优质产品。

特点：1、环保自动运行——好2、无任何辅助水箱——真好3、安装不受楼顶结构限制——真是好4、可见缝插针，方便快捷——实在好天承太阳能热水器是咱老百姓的朋友天承“全天候”太阳能热水器每年365天，天天有热水每天24小时，时时可供热天承太阳能热水器小康家庭必不可缺的产品太阳能、燃气、电热水器，经济效益对比表类型太阳能热水器燃气热水器电热水器装置投资1500元1500元2800年装置寿命15年6年8年每年燃料费0元600元800元15年总费用1500元10500元14800元危险系数无可能可能环境污染无有有热水器的安装及使用注意事项1、热水器的安装工作建议有专业人员承担；2、热水器安装地点应平坦，前方没有遮挡物体；3、所有真空管轴线一定要在同一平面上保持水平状态；4、热水器安装必须牢固稳定，避免由此所造成的不良现象；5、安装时应对室外水管给予保温，以防冬季造成管道冻结，影响正常使用。

1、平板式太阳能集热器与真空管太阳能集热器热性能对比太阳能热水器是太阳能系统主要部件，目前市场常见有三大类，平板热水器、真空管太阳能热水器、其它类型（包括热管真空管热水器、闷晒太阳能热水器、真空管闷晒热水器等）太阳热水器。

国内市场三种产品平板、真空管和其它产品分别约占20%、65%、15%；而国际市场现状是：平板、真空管和其它产品市场份额分别约占85%、8%、7%。

太阳能热水器的主要性能指标是热性能，均由第三方测试机构给出测试报告。

中国太阳能热利用专业委员会太阳能监测中心(CTS，四年来检测了117台太阳能热水器，其检测结果统计如下：众所周知，集热器效率方程基于不同参考面积，集热器效率方程中各参数不同，差别比较大。

作为生产商，一般需给出集热器的总面积（占地面积）、采光面积、吸热器面积三个数据，供设计选型。

基于吸热器面积，一般真空管集热器略高，但由于其结构使然，其总面积一般也大，基于总面积时，平板集热器效果最好，瞬时效率相比高50%以上。

集热器总面积决定了可安装集热器数量，所以，比较起来，为达到同样效果，需要平板集热器数量最少，投资回报最好。

几种工程上常用集热器性能比较如下图，从中可以看出，在低温热水（60oC ）需求下，基于总面积的三种类型集热器效率差别不大，而基于吸热体面积时，平板集热器相比则有高大25%以上的优势。

作为一般的太阳能热水工程，最好的选择是使用平板集热器。

热性能报告取自瑞士SPF 测试中心网站公布测试报告。

2、集热器效率比较：数据取自SPF 测试报3、集热器效率比较曲线：基于不同面积4、海林高效率平板集热器与国内常见平板集热器对比5、高选择性吸热涂层与黑铬涂层及其他涂层的对比不同吸热涂层的原理和说明（根据制备工艺不同 , 又可将选择性吸收涂层分为四类）。

(1 电镀涂层常用的电镀涂层主要有黑镍涂层、黑铬涂层、黑钴涂层等，均具有良好的光学性能。

以黑铬和黑镍的效果最好，吸收发射比(α/ε 接近 6～13 。

太阳能真空集热管太阳能集热管——太阳能热水器的“心脏”。

太阳能集热管的“心脏”——选择性吸收涂层（1）什么是集热管？在太阳能热水器中有什么重要性？太阳集热管，包括全玻璃真空太阳集热管和玻璃-金属真空太阳集热管。

我们这里讲的真空管，指的是全玻璃真空太阳集热管。

目前，真空管主要用于太阳能热水器。

集热管是太阳能热水器产生热水的能量之源，也是太阳能热水器的核心技术所在，是太阳能热水器的关键部件，就像人的心脏一样。

所以，集热管被称作是太阳能热水器的“心脏”。

真空管在太阳能热水器中所起的作用，就像发动机在汽车中的作用一样重要。

（由此也可以看出，谁掌握了最先进的真空管技术，谁就能制造出性能最优良的太阳能热水器。

）（2）集热管由哪几部分构成？各部分的基本功能是怎样的？集热管为全玻璃同轴双层圆管结构，主要由三大部分构成：外玻璃管（外管）、真空夹层和内玻璃管（内管）。

内管用于容水。

内管外壁的黑色部分是选择性吸收涂层，即膜层，是集热管进行光热转换的介质。

太阳光线经外管照射到膜层，膜层通过吸收太阳光线中的可见光和近红外线来集聚能量，并将光能转化为热能，使内管里的水温不断升高。

外管与内管之间是真空夹层，其作用在于减少热损失，起保温作用，从而大大提高集热效率。

不锈钢弹簧卡子，既用来支撑内管自由端，又可固定吸气剂。

吸气剂，指在集热管底部，与弹簧卡子相连的不锈钢钢环上所附着的钡铝镍成份，用于蒸散、吸收夹层内排气后残余的空气，以进一步提高真空度。

集热管尾部约50㎜的银白色部分是消气镜面，也叫吸气膜。

它是吸气剂在800 ℃以上高温状态下蒸散得到的。

消气镜面的作用是为了吸收真空夹层内残余的空气，以进一步提高真空度。

太阳能在使用中，如果集热管的消气镜面消失，说明真空夹层内进入了大量空气，集热管就不能正常工作了。

（3）集热管的集热原理是什么？集热管的集热原理是，靠内管外壁上的选择性吸收涂层，吸收波长为0.3～1.3um的太阳光线(主要是可见光和近红外线)来集聚光能，从而将光能转化为热能，并由真空夹层保温隔热，降低热损失。

热管真空管太阳能供暖系统的安装施工简介热管真空管太阳能供暖系统是一种高效、环保的供暖方式，能够有效利用太阳能进行供热。

本文档将介绍该系统的安装施工步骤。

准备工作在开始安装施工前，需要做好以下准备工作：1. 确定安装位置：选择一个能够接收充足阳光的位置，通常是房屋屋顶或阳台。

2. 安全考虑：确保安装地点没有遮挡物和危险因素，如大树、电线等。

3. 配套材料：准备好所需的热管真空管太阳能供暖系统以及安装所需的配件和工具。

施工步骤以下是热管真空管太阳能供暖系统的安装施工步骤：1. 安装支架：依照安装图纸和说明书，将支架固定在预定位置上。

2. 安装太阳能集热器：将太阳能集热器安装到支架上，并确保固定牢固。

3. 连接供水管道：根据供暖系统的设计，将供水管道与太阳能集热器的进水口连接起来。

4. 连接回水管道：将回水管道与太阳能集热器的回水口连接起来。

5. 安装热水储存箱：根据系统设计，将热水储存箱安装在适当位置上，并连接与集热器的供水管道。

6. 连接热水管道：将热水储存箱的出水口与供热设备（如暖气片或暖气管网）的进水口连接起来。

7. 安装辅助设备：根据系统设计，将辅助设备（如水泵、控制器等）安装到适当位置上，并连接相应管道。

8. 验收测试：完成安装后，进行系统验收测试，确保各项安装工作以及管道连接是否正常。

9. 调试运行：按照系统使用说明书进行系统调试运行，确保系统能够正常工作。

注意事项在安装施工过程中，需要注意以下事项：- 安装过程中应注意安全，避免发生意外事故。

- 系统安装需要按照相关规范和要求进行，确保质量和安全性。

- 在现场施工时，应遵守安全操作规范，保护自己和他人的人身安全和财产安全。

以上是热管真空管太阳能供暖系统的安装施工步骤及注意事项。

希望对您有所帮助！。

简述太阳能集热器的类型
太阳能集热器的类型有以下几种：
1. 平板式太阳能集热器：平板式太阳能集热器是最常见的太阳能热水器，由一个黑色的平板吸热板和一个玻璃盖板组成。

吸热板可以将太阳能转化为热能，并用于加热水。

2. 真空管太阳能集热器：真空管太阳能集热器由一系列玻璃管组成，每个玻璃管内都有一个吸热体。

真空管内部形成真空层，可以减少热量的损失。

这种集热器的效果较好，即使在低温和阴雨天气下仍然能够有效地收集太阳能。

3. 管式太阳能集热器：管式太阳能集热器由一组金属管组成，每个管都有一个吸热体。

这些吸热体常常是金属或镀黑的金属，能够吸收太阳能并将其转化为热能。

4. 筒式太阳能集热器：筒式太阳能集热器有一个中空的筒壳，内部包含一个吸热体，用于吸收太阳能。

这种集热器的设计使得热量可以在整个筒壳内均匀分布，提高了热能的收集效率。

需要注意的是，以上描述的太阳能集热器类型只是其中一些常见的类型，实际上还有其他不同形式的太阳能集热器。

太阳能集热器的选择取决于具体的使用需求和环境条件。

太阳能热水器简介太阳能器把太阳光能转化为，将水从低温度加热到高温度，以满足人们在生活、生产中的热水使用。

太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器，目前真空管式太阳能热水器为主，占据国内95%的市场份额。

真空管式家用太阳能热水器是由集热管、储水箱及相关附件组成，把成热能主要依靠集热管。

集热管利用热水上浮冷水下沉的原理，使水产生微循环而达到所需热水。

真空管工作原理图：集热原理一、吸热过程太阳辐射透过真空管的外管，被集热镀膜吸收后沿内管壁传递到管内的水。

管内的水吸热后温度升高，比重减小而上升，形成一个向上的，构成一个热虹吸系统。

随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。

而平板式热水器，一般为分体式热水器，介质在集热板内因热虹吸自然循环，将太阳辐射在集热板的热量及时传送到水箱内，水箱内通过热交换（夹套或盘管）将热量传送给冷水。

介质也可通过泵循环实现热量传递。

二、循环管路家用太阳能热水器通常按方式工作，没有外在的动力。

真空管式太阳能热水器为直插式结构，热水通过重力作用提供动力。

平板式太阳能热水器通过自来水的压力（称为顶水）提供动力。

而太阳能集中供热系统均采用泵循环。

由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。

三、顶水式使用过程平板式太阳能热水器为顶水方式工作，真空管太阳能热水器也可实行顶水工作的方式，水箱内可以采用夹套或盘管方式。

顶水工作的优点是供水压力为自来水压力，比自然重力式压力大，尤其是安装高度不高时，其特点是使用过程中水温先高后低，容易掌握，使用者容易适应，但是要求自来水保持供水能力。

顶水工作方式的太阳能热水器比重力式热水器成本大，价格高。

太阳能热水器分类就其结构来说，大体可分为以下几类：1、从集热部分来分：1）玻璃真空管太阳能热水器可细分为全玻璃真空管式、热管真空管式、U型管真空管式。

太阳能热水器的工作原理图、分类及安装方法承压式：无论哪种分体式热水器，都有一个致命缺点，必须用承压式水箱，是所有分体式热水器的基本思路，直接考验集热部分的密封性能；制造承压水箱成本极高，存在安全性问题，要求耐压7个大气；循环效果不是很理想。

解决水的循环和用水时的方便性。

非承压式：目前装在屋顶的都是属于非承压式热水器，它的水箱有一根管子与大气相通，利用屋顶和家里的高度落差，使用水时产生压力。

安全性成本，使用寿命比承压式显著多。

屋顶有限。

4、就其水流方向来分可分为：循环式，直流式和整体式太阳能热水器。

5、从接入方式来分可分为：按接入方式可分为：闷晒式、平板式、真空管式、热管式、分体式（壁挂式）｛按承压能力又可分为承压式和非承压式｝、嵌入式1）闷晒式工作原理：水箱通过玻璃直接照射加热，一面受热，其余保温。

优点：阳光利用率高，吸热效果好缺点：经空气导热，热损耗高2）平板式原理：金属吸热，水热传递微循环优点：集热效率非常高，经久耐用缺点：密封性能差，热损失大，易受环境影响，冬天热效率低，不防冻。

3）真空管式真空管：双层玻璃管，管内抽成真空，内管表面镀膜（提高阳光吸收率，反射小，利用率高，热传递效果好），真空管一端开口接水箱。

原理：真空管吸热，管内水受热通过热传递及冷热微循环至水箱中储存并保温。

优点：阳光利用率高，吸热效果好，热能损耗低缺点：出现坏管、爆管情况，影响整机使用（实际使用中较少出现此现象）4）热管式原理：介质沸点低，在吸收太阳热能后，介质汽化上升，冷凝段置于水中。

在冷凝段受冷，传出热量，液化后下降至管下部继续受热，如此循环工作。

优点：热能利用高，不用担心爆管（热管为金属管，置于玻璃真空管内，真空管无水）缺点：热管介质在使用一段时间后，会在冷凝段吸附，从而影响热传导，出不了热水。

5）分体式原理：真空管内热管受热后，通过水箱内盘管冷却，循环工作。

优点：水箱位置随意摆放，可有效减少水管内滞留热水，热水利用率高，水管在室内杜绝冻管，不会受大风等灾害天气的影响。

热水器使用说明书型号Q-B-J-1-300/5.10/0.05-D/K6• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1 1.1. 产品部件1 1.1.1. 外观及部件介绍1 1.2. 技术数据11.2.1. 技术数据12. 使用说明2 2.1. 注意事项2 2.1.1. 使用方面2 2.1.2. 维护方面2 2.2. 安装指南2 2.2.1. 装箱单2 2.2.2. 安装注意事项2 2.2.3. 安装方法4 2.3. 使用方法92.3.1. 使用方法93. 售后服务12 3.1. 用户须知12 3.1.1. 用户须知12 3.2. 疑难解答13 3.2.1. 疑难解答13 3.3. 清洗保养13 3.3.1. 清洗保养13 3.4. 保修说明13 3.4.1. 保修说明13 3.5. 一键报修14 3.5.1. 一键报修141. 产品介绍1.1. 产品部件1.1.1. 外观及部件介绍外观及部件介绍本示意图仅供参考，请以实物为主。

1.2. 技术数据1.2.1. 技术数据型号Q-B-J-1-300/5.10/0.05-D/K6真空管规格Φ58mm×1800mm支架形式平置式45度真空管数量40支采光面积 5.10可用水量300L总容水量390L能效等级1级能效系数0.50电辅助加热功率2200W该系列太阳热水器执行标准：GB/T 19141-2011 GB 26969-2011以上采光面积偏差≤3%，容积偏差≤5%本公司注重科技更新，技术参数更改后，恕不另行通知。

2. 使用说明2.1. 注意事项2.1.1. 使用方面放置环境 • 玻璃真空管安装后，应避免长期空晒， 否则会缩短使用寿命。

如安装后不能立即使用，则应加以遮挡。

• 玻璃真空管在无水状态可耐-70℃低温。
