太阳能真空管的定义及工作原理

这两种改进型的全玻璃真空管集热管在运行时 由于管内没有水，不会因管破裂而影响系统的 运行，提高了系统的可靠性，可以用于家用太 阳能热水器或太阳能热水系统。
虽然改进，但仍有不足

在普通的全玻璃真空管内放置金属热管 。其特点为：真空管内无水，玻璃管吸 收到太阳热通过超导的金属热管传给水 。
但是，由于玻璃管与金属热管之间的传 热热阻太大，使玻璃管上的吸热涂层老 是处于高温工况下，同时抵消了由于真 空管内无水而带来的热效率的提高。
全玻璃真空管式 改进型全玻璃真空管 玻璃-金属真空集热管

常用的为全玻璃真空管式，其优点 ：安全、节能、环保、经济。
（一）全玻璃真空管太阳能 集热管
构造
全玻璃真空管的构造由内玻璃管、太阳 选择性吸收涂层、真空夹层、罩玻璃管、支 承件（弹簧卡子）、吸气剂等部分组成。
原理

1.内玻璃管用来作为水的流动管道； 2.氧化铜、黑镍、黑铬、黑锌、黑铜等太阳选择 性吸收涂料，是通过采用真空沉积、溅射技术、 电化学处理等工艺均匀地涂在内玻璃管的外表面 ，用来吸收太阳辐射能；
真空管材质要求：
真空管采用硼硅玻璃3.3（氧化铁含量 5%以下；热稳定性பைடு நூலகம்；热膨胀系数低 为3.3×10-6/℃；耐热冲击性好，耐热 温差大于200℃；有较高的机械强度； 较好的抗化学腐蚀性能；具有良好的光 学性能，透光率≥ 0.89）
真空管技术要求：
①材料采用硼硅玻璃3.3； ②空晒性能参数y≥175m2•℃/kW（当太阳辐照度 G≥800W/ m2,环境温度t在8～30℃之间） ③闷晒到水温增加35℃所需的太阳能曝辐量 ≤3.8MJ/ m2（当太阳辐照度G≥800W/ m2,环境温 度t在8～30℃之间） ④平均热损失系数≤0.9W/ m2•℃ ⑤真空度≤5×10-2Pa； ⑥耐热冲击应能承受25℃以下冷水和90℃以上热 水交替反复冲击3遍而不损坏； ⑦耐压冲击应能承受0.6Mp的压力； ⑧抗冰雹要求应在径向尺寸不大于25mm的冰雹 袭击下不损坏。

真空管太阳能热水器工作原理
真空管太阳能热水器的工作原理是利用太阳能来加热水。

它由太阳能集热器、水箱、水管等部分组成。

太阳能集热器通常采用真空管形式，每个真空管里有两层玻璃管，两者之间抽成真空状态以减少能量的散失。

内管上涂有吸收太阳能的黑色吸热涂层，当太阳光照射到吸热涂层上时，涂层会吸收太阳能并转化为热量。

当太阳光照射到集热器的真空管上时，吸热涂层吸收热量并使内管内的水被加热。

加热后的水会上升到上部的水箱中，因为冷水比热水密度大，所以热水会自然上浮到水箱的顶部，形成热水层。

当用户需要用到热水时，通过水管连接到水箱中的热水层，从而取出热水使用。

同时，冷水会从水箱底部的冷水层进入集热器进行加热，形成循环。

这样，太阳能集热器不断地吸收太阳能，将能量转化为热量，使水箱中的水保持一定的温度。

当天气晴朗时，太阳能集热效果最好，能够达到较高的温度；而在阴天或夜晚，集热器吸收的能量较少，热水的温度相应低一些。

总的来说，真空管太阳能热水器利用太阳能的热量来加热水，通过循环使水箱中的水保持热水状态，提供给用户使用。

热管真空管太阳能热水系统热管真空管简述“桑普”热管真空管太阳能热水系统，其核心部件为桑普热管真空管太阳集热器，型号为C4-SD1/5×8。

北京市太阳能研究所与德国奔驰宇航公司共同研制开发生产的热管真空管集热器是一种高效的相变太阳能加热装置，是人类对太阳能开发和利用的革命性突破。

它区别于常规的晒水式太阳能产品，而实际是将太阳的光能转换为热能的新型加热设备，即冷水并非由太阳直接晒热，而是由工质吸收太阳所发出的热量，并将热量传递给被加热介质的装置。

“桑普”热管式真空管太阳能集热器是中德合作研究生产的具有国际领先水平的太阳能集热元件。

它使将长为2米的高效传热热管置于真空中，这样大大降低了热损、提高了加热启动迅速、抗冻、抗冷热冲击、全年高效传热等性能。

热管式真空管的集热体是由我公司从德国引进的生产设备生产的。

集热体是由铝制吸热翅片和热管（热管为铜质的）复合而成的。

铜铝复合的设计提高了吸热翅片将集取的热量传递给热管的效率。

集热体所在的真空环境是由一支2米长直径100mm的玻璃管抽真空并采用金属于玻璃热压封技术营造的（金属与玻璃热压封技术是我公司的一项专利技术之一，这项技术荣获了国家发明奖、科学进步等诸多奖项。

热压封克服了玻璃与金属热膨胀系数不同难以连的接困难，保证了管内真空度的长久稳定性）。

该玻璃管壁厚为2.5mm,其内真空度为10-5mbar。

目前世界上能够制造并投入批量生产该太阳能集热器或与此性能相当的集热器的厂家仅有3家。

作为中国的唯一生产厂家。

我们生产的热管真空管集热器通过了国内外检测机构的检测并荣获了国际知名认证证书。

深受国内外用户的一致好评。

2）热管真空管的性能参数：热管真空管集热器性能参数：热管数8总面积2.4㎡吸热体材料Aluminum铜铝复合热管真空管直径100mm热管长度2000mm热管壁厚度2.5mm热管重量4.6kg真空度10-5mbar倾斜角度0°~ 90°抗压性能(120l/h)5mbar最大工作压力6bar工作温度70-120℃集热器模块闷晒温度190℃热管闷晒温度250℃最低环境温度-45℃抗冰雹性能Ф35（15m）长宽高2260x1000x175mm集热器模块重量50kg涂层材料AL-N-AL吸收率>92%发射率<8%3）热管真空管的工作原理：太阳光透过采用硼硅材料透射率大于0.90的玻璃管，照射在变面为磁控溅射AL-N-AL选择性吸收涂层，吸收比大于0.93，发射率小于0.08的吸热板上，高吸收率的太阳选择性吸收膜将太阳辐射能转化为热能。

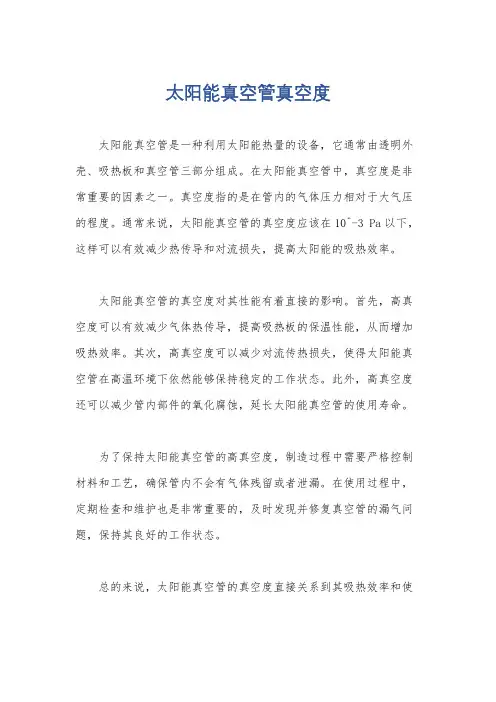

太阳能真空管真空度
太阳能真空管是一种利用太阳能热量的设备，它通常由透明外壳、吸热板和真空管三部分组成。

在太阳能真空管中，真空度是非常重要的因素之一。

真空度指的是在管内的气体压力相对于大气压的程度。

通常来说，太阳能真空管的真空度应该在10^-3 Pa以下，这样可以有效减少热传导和对流损失，提高太阳能的吸热效率。

太阳能真空管的真空度对其性能有着直接的影响。

首先，高真空度可以有效减少气体热传导，提高吸热板的保温性能，从而增加吸热效率。

其次，高真空度可以减少对流传热损失，使得太阳能真空管在高温环境下依然能够保持稳定的工作状态。

此外，高真空度还可以减少管内部件的氧化腐蚀，延长太阳能真空管的使用寿命。

为了保持太阳能真空管的高真空度，制造过程中需要严格控制材料和工艺，确保管内不会有气体残留或者泄漏。

在使用过程中，定期检查和维护也是非常重要的，及时发现并修复真空管的漏气问题，保持其良好的工作状态。

总的来说，太阳能真空管的真空度直接关系到其吸热效率和使
用寿命，因此在制造和使用过程中都需要严格控制和维护，以确保其性能和稳定性。

太阳能真空管原理
太阳能真空管是一种利用太阳能进行加热的设备。

它由一对玻璃管组成，中间完全真空。

其中的一根玻璃管外表涂有一种吸收太阳辐射的镀膜，这使得它能够有效地吸收太阳光线并将其转化为热能。

太阳能真空管的工作原理是通过光线的吸收和热传导来实现。

当太阳光线射向涂有吸收镀膜的玻璃管时，镀膜吸收太阳光的能量并将其转化为热能。

这个过程使得涂有吸收镀膜的玻璃管温度升高。

而由于其中的玻璃管是完全真空，热能难以通过对流和传导的方式散失。

在太阳能真空管的内部，有一根空心金属管，它称为热导传感器。

当玻璃管加热时，金属管内的液体或者气体会受热膨胀，并通过传感器将热量传递到所需的地方，如暖气系统或存储设备。

这个过程使得太阳能真空管的热能能够有效地利用起来。

太阳能真空管之所以能够高效地利用太阳能，是因为它的结构和材料选择使得它具有很好的热保护性能。

中间的真空层有效地阻断了热能的散失，而涂有吸收镀膜的玻璃管则能够高效地吸收太阳光能。

这使得太阳能真空管比传统的平板太阳能收集器具有更高的转化效率。

总的来说，太阳能真空管利用玻璃管内涂有吸收镀膜的特性来吸收太阳光能，并通过热导传感器将热量传递出来，从而实现对太阳能的高效利用。

这种设备在太阳能热水器和空气加热系统等领域得到广泛的应用。

一、真空管太阳能热水器工作原理
太阳能热水器是迄今为止人类利用太阳能工业产品中普及 率最高的产品。普通太阳能热水器主机由三部分组成：真空 集热管、保温水箱和支架（如图所示）。常用的配件有：上 下水管、测控仪表、水阀开关等。
1、集热原理
系统中的集热元件，功能相当于电热水器中的电热管。 但和其它热水器不同的是，太阳能集热器是利用太阳的辐 射热能加热冷水，故而加热时间只能在有太阳光照射的白 天。 真空集热管就像一个细长的暖瓶胆，内外层之间为真 空，常用尺寸有：1800mm×58mm、1500 mm×47mm等。真空 管内管的外表面是特种材料涂层，可以有效吸收太阳辐射 能。当光子撞击膜层的时候，光能转化为热能，并传导给 管内的水，水温便逐渐升高。
4、连接管道，上下水原理
将冷水输送到符水箱进入集热器，再从保温水箱内把 热水输送到人们使用热水的通道。叫做连接管道，为使整 套系统形成一个闭合的环路，必须设计合理、连接正确， 循环管道对太阳能系统是否能达到最 佳工作状态至关重 要。热水管道必须做保温处理。管道必须有很高的质量， 保证15年以上的使用寿命。安装时要求横平竖直。 给太阳能热水器向上打水时，依靠的是自来水的水 压，没有自来水或者不能24小时供自来水的用户，就得依 靠水泵或者增压罐来给太阳能热水器打水。 用水时，只要打开室内的任何一个水龙头，热水器水 箱内的热水便依靠自然落差的原理流出。
保温水箱是如何让热水长时间保持高温、不随夜晚和 寒冬等外界温度变化呢？如图所示，保温水箱有三部分组 成：外胆、聚氨酯发泡层和不锈钢内胆，其中，聚氨酯发 泡层负责太阳能热水器的保温。聚氨酯的保温性能卓越， 是目前国内所有建材中导热系数最低（≤0.024）、热阻值 最高的保温材料。太阳能热水器的发泡层厚度一般在 50mm-70mm之间，实际保温性能则取决于生产厂家的发 泡机械、标准化模具和工艺技术然循环方式工作，没有外 在的动力，设计良好的系统只要有5~6℃以上的温差就可 以循环很好。水循环管路管径及管路分布的合理性直接影 响到集热器的热交换效率。 多数情况下，自然循环家用 热水器系统管路中的流态都可以视为层流。 集热器内管 路系统的阻力主要来自沿程阻力，局部阻力的影响要小得 多，其中支管的沿程阻力又比主管要大得多。当水温升高 后，由于运动粘度减小，沿程阻力变小，局部阻力的影响 变大。在一定范围内，当主管管径不变时，加大支管管径， 不仅沿程阻力迅速减小，而且局部阻力也将跟着减小。一 般地，支管的水力半径应在10mm以上。当主管管径达到 一定值以后，增加主管管径对减小系统阻力意义不大。

太阳能真空热管
摘要：
1.太阳能真空热管的简介
2.太阳能真空热管的工作原理
3.太阳能真空热管的优点
4.太阳能真空热管的应用领域
5.我国在太阳能真空热管的研究与进展
正文：
太阳能真空热管是一种利用太阳能进行加热的装置，它具有高效、环保、节能等特点，被广泛应用于家庭、工业、农业等领域。

太阳能真空热管的工作原理是利用太阳能将管内的介质加热，从而实现热量的传递。

真空热管内部抽成真空状态，外部采用高效保温材料进行保温，以减少热量的损失。

此外，热管采用特殊的结构设计，使得管内的介质在加热过程中能够迅速传递热量，提高热效率。

太阳能真空热管具有以下优点：
（1）高效：由于真空热管采用高效的保温材料和特殊结构设计，使得它具有较高的热效率，能够将大部分太阳能转化为热能。

（2）环保：太阳能真空热管使用清洁能源，无污染排放，对环境友好。

（3）节能：真空热管可实现24 小时不间断供热水，节约能源。

太阳能真空热管的应用领域十分广泛：
（1）家庭：用于提供生活热水、供暖等；
（2）工业：如食品加工、纺织印染、医药化工等行业的加热、烘干、消毒等；
（3）农业：温室种植、养殖业等领域的供暖、温水灌溉等。

我国在太阳能真空热管的研究与应用方面取得了显著成果。

近年来，我国政府对新能源产业的支持力度不断加大，太阳能真空热管技术也得到了快速发展。

我国已经成功研发出具有自主知识产权的太阳能真空热管，并已实现产业化生产。

图解真空管太阳能热水器工作原理晨怡热管/news/212006-10-11 1:05:01日期:2005-4-27 19:55:02 来源:原创查看:[大中小] 作者：未知热度：真空管太阳能热水器自然循环工作原理示意图工作原理直插式全玻璃真空集热管太阳能热水器是利用真空集热管，具有的高吸收率和低发射率，将吸收的太阳辐射转换成热能，利用冷水比重大，热水比重小的特点，在真空管内形成冷水自上而下，热水自下而上的自然循环，使整个水的温度逐步升高，达到一定温度。

由于真空玻璃管是圆形的，具有对太阳广源自然跟踪的特点，再加上反光板的反射原理，使玻璃管四面受光面面俱到，集热效果时间更长，水温更高，即使高寒地区一年四季也可正常运行。

热水器结构与特点多台串联可为企事业旅馆、部队、单位集体供水龙头一开、热水即来——温情所至水压特大，可做按摩式洗浴——贵宾待遇多路放水，同时使用——随心所欲此种阳台壁挂式太阳能热水器外形优美，豪华大方，布局合理，用于解决楼顶不能存放太阳能热水器的优质产品。

特点：1、环保自动运行——好2、无任何辅助水箱——真好3、安装不受楼顶结构限制——真是好4、可见缝插针，方便快捷——实在好天承太阳能热水器是咱老百姓的朋友天承“全天候”太阳能热水器每年365天，天天有热水每天24小时，时时可供热天承太阳能热水器小康家庭必不可缺的产品太阳能、燃气、电热水器，经济效益对比表类型太阳能热水器燃气热水器电热水器装置投资1500元1500元2800年装置寿命15年6年8年每年燃料费0元600元800元15年总费用1500元10500元14800元危险系数无可能可能环境污染无有有热水器的安装及使用注意事项1、热水器的安装工作建议有专业人员承担；2、热水器安装地点应平坦，前方没有遮挡物体；3、所有真空管轴线一定要在同一平面上保持水平状态；4、热水器安装必须牢固稳定，避免由此所造成的不良现象；5、安装时应对室外水管给予保温，以防冬季造成管道冻结，影响正常使用。

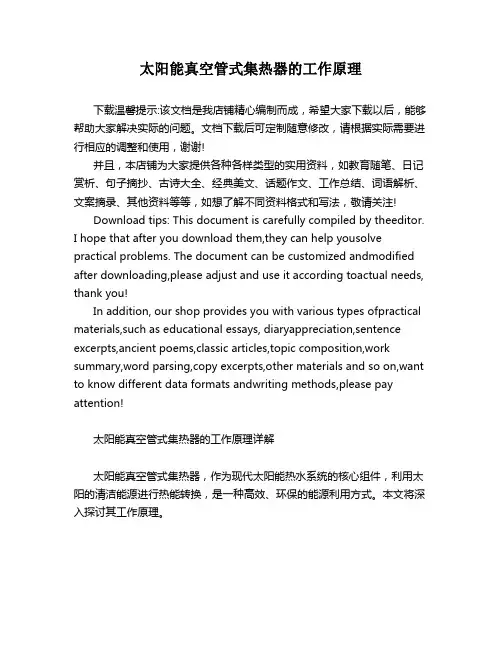

太阳能真空管式集热器的工作原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!太阳能真空管式集热器的工作原理详解太阳能真空管式集热器，作为现代太阳能热水系统的核心组件，利用太阳的清洁能源进行热能转换，是一种高效、环保的能源利用方式。

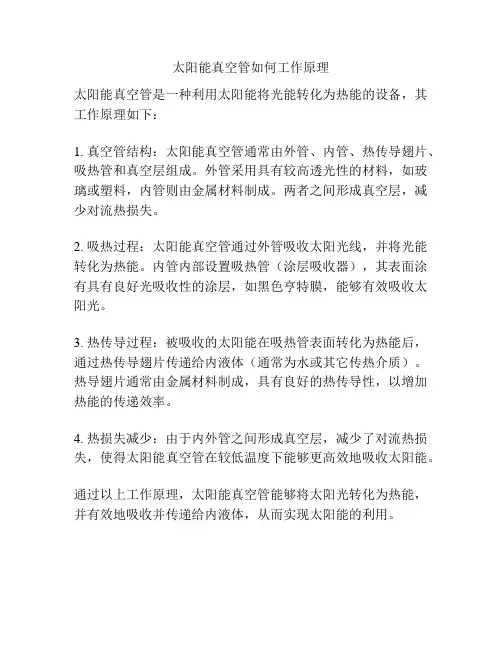

太阳能真空管如何工作原理
太阳能真空管是一种利用太阳能将光能转化为热能的设备，其工作原理如下：
1. 真空管结构：太阳能真空管通常由外管、内管、热传导翅片、吸热管和真空层组成。

外管采用具有较高透光性的材料，如玻璃或塑料，内管则由金属材料制成。

两者之间形成真空层，减少对流热损失。

2. 吸热过程：太阳能真空管通过外管吸收太阳光线，并将光能转化为热能。

内管内部设置吸热管（涂层吸收器），其表面涂有具有良好光吸收性的涂层，如黑色亨特膜，能够有效吸收太阳光。

3. 热传导过程：被吸收的太阳能在吸热管表面转化为热能后，通过热传导翅片传递给内液体（通常为水或其它传热介质）。

热导翅片通常由金属材料制成，具有良好的热传导性，以增加热能的传递效率。

4. 热损失减少：由于内外管之间形成真空层，减少了对流热损失，使得太阳能真空管在较低温度下能够更高效地吸收太阳能。

通过以上工作原理，太阳能真空管能够将太阳光转化为热能，并有效地吸收并传递给内液体，从而实现太阳能的利用。

太阳能真空管热效率太阳能真空管热效率概述：太阳能真空管是一种利用太阳能进行加热的设备，它可以将太阳辐射能转化为热能，从而产生高温的热水或蒸汽。

其核心部件是真空管，其结构类似于玻璃灯泡，内部充满了吸收太阳辐射的涂层和储存热量的介质。

在实际使用中，太阳能真空管的热效率是一个非常重要的指标，它可以反映出设备对太阳辐射能的利用效率。

一、太阳能真空管的工作原理1.1 外部光线进入当太阳辐射到地球表面时，一部分光线会被吸收，一部分会反射回去。

而太阳能真空管内壁上涂有吸收率很高的涂层材料（如纳米铝），可以吸收到大部分光线。

1.2 光线被转化为热量当光线被吸收后，会迅速将其转化为热量，并将其传递给介质（如水）。

1.3 真空保温由于真空管内外部分别为真空和大气压，因此可以有效地保温，减少热量的散失。

1.4 热量传递当介质被加热后，热量会通过管道传递到需要加热的地方，如供暖或者热水器。

二、太阳能真空管的热效率计算2.1 热效率定义太阳能真空管的热效率是指其将太阳辐射能转化为实际可用的热能的比例。

一般来说，其计算公式如下：η = Q / A * I其中，η表示太阳能真空管的热效率；Q表示被吸收的太阳辐射能量；A表示太阳能真空管吸收面积；I表示入射到太阳能真空管上单位面积上的太阳辐射强度。

2.2 影响因素太阳能真空管的热效率受到多种因素影响，主要包括以下几个方面：（1）大气透过率：大气中水汽、灰尘等物质会影响光线通过大气层时的损失。

（2）涂层材料：涂层材料对光线吸收和转化的效率有很大影响。

（3）真空度：真空管内部的真空度越高，保温效果越好，热效率也会相应提高。

（4）温差：太阳能真空管内外温差越大，热效率也会相应提高。

（5）入射角度：太阳能真空管对入射角度有一定的限制，入射角度过大或过小都会影响热效率。

三、太阳能真空管的热效率提高方法3.1 提高涂层材料的吸收率涂层材料是太阳能真空管内部最重要的部件之一，其吸收率对热效率有着非常重要的影响。

太阳能热交换真空管的原理和作用
太阳能热交换真空管是一种被广泛应用于太阳能热水器中的高效
热能转换设备。

它可以将太阳能热能转化为可用热水，同时可以起到
保温的作用。

本文将介绍太阳能热交换真空管的原理和作用。

一、太阳能热交换真空管的原理
太阳能热交换真空管主要由两部分组成——外管和内管。

外管采
用高强度玻璃材质，内部则采用铜、铝或不锈钢等金属材质制成的热
导管。

该热导管内部充填着导热油或水等，其作用是传导和转移热能。

太阳能热交换真空管的原理是基于太阳辐射的原理。

当阳光照射
到表面时，光线穿透外玻璃管后，被热导管吸收，随后导热油或水就
开始受热而变热。

传热介质的热量被传递到周围的水箱中，使水箱内
的水变热，从而满足日常用水的需求。

二、太阳能热交换真空管的作用
太阳能热交换真空管的最主要作用是将太阳能光能转化为热能，
并将其传递到周围的水箱中，为我们提供热水和供暖。

此外，太阳能热交换真空管还有以下几个功能：
1.保温功能——由于太阳能热交换真空管采用真空技术，在其内
部形成真空层，从而减少了热量的散失，保证了热能向水箱的传输效率。

2.切断环保——太阳能热交换真空管不需要外部能源的供给，由
太阳光自然辐射，无任何污染。

3.节能环保——相对于电热水器等燃气器具，太阳能热交换真空
管的能耗非常低，在利用可再生能源的同时，也实现了节能环保的目的。

总之，太阳能热交换真空管作为一种高效的太阳能热水器设备，
在满足人们的日常热水和供暖的同时，也为环保事业做出了贡献，未
来有望成为绿色能源的主力。

真空管太阳能工作原理
真空管太阳能是一种利用空间光热转化技术的太阳能利用形式。

它的工作原理基于热空气的上升和下降。

真空管太阳能由两个主要部分组成：真空吸热管和热传导管。

真空吸热管是一个密封的玻璃管，管内是真空状态。

玻璃管的外表面涂有吸热涂层，它能够吸收太阳能并将其转化为热能。

热传导管则连接在真空吸热管的顶部，它将吸收的热能传导到系统中。

当太阳照射到真空吸热管上时，吸热涂层会将光能吸收并转化为热能。

由于真空管内是真空状态，所以吸热涂层吸收的热能很难散发出去。

这就导致了真空管内部温度升高，使得管内的空气被加热。

热空气有一个特性，当温度升高时会产生上升的浮力。

所以，在真空管内部产生的热空气会沿着热传导管上升。

这些上升的热空气可以被用来供应热水、取暖或者产生蒸汽等热能需求。

当热空气上升到一定高度时，它会被外部管道系统接收，通过热传导交换器将其热能传导给需要的设备。

而在真空吸热管的下部，由于热空气上升而形成了一个低温区域。

这个低温区域会引起外部空气的下沉，形成一个自然的循环过程。

真空管太阳能的工作原理就是基于这样的循环过程。

通过吸收太阳能并将其转化为热能，真空管太阳能系统能够提供可持续
的热能供应。

这种技术具有效率高、适用范围广、运行稳定等优点，在太阳能利用中有着广泛的应用前景。

太阳能真空管工作原理
太阳能真空管是一种利用太阳能来产生热水的装置。

它的工作原理基于热力学的原理。

太阳能真空管内部由玻璃管、铝层、吸热层、纳米涂层、绝热层和铜管组成，各层之间形成真空的环境。

在阳光的照射下，玻璃管外的铝层可以反射一部分太阳辐射。

吸热层是由铜管通过焊接或其他方式连接在一起的，吸热层的表面涂有一层纳米涂层，这层涂层可以吸收太阳辐射并转化为热能，当太阳辐射照射到吸热层时，吸热层会将太阳能转化为热能。

由于真空层的存在，热能很难通过对流和传导途径流失，因此热能会在真空管内被较好地保留。

当吸热层吸收到热量后，通过铜管将热能传递到集热管的端部。

在集热管的端部，热能会被传递给工质（通常是水），使其温度升高。

热水会从集热管的出口流出，供应给用户使用。

同时，集热管内的水会被冷水从入口处进入的供水管冷却，形成对流现象。

这样循环不断地进行，太阳能真空管就可以不断地将太阳能转化为热能，提供热水。

真空太阳能集热管的工作原理玻璃真空集热管由两根同心的玻璃管组成，其中间抽真空到１０－３Ｐａ左右，其内管外表面镀选择性吸收膜，它要求太阳光谱０．３５μｍ至３．０μｍ间吸收率高，而在红外光谱波段热发射率低，这样吸收的太阳能热损少，一般要求吸收率ａ发射率ε≥１０。

玻璃管的玻璃性能，必须选用具有高的太阳透过率，在野外环境下，刮风、下雨及风沙状态也不会破裂，玻璃的热膨胀系数较小，在１０－７℃左右的数量级，能耐热冲击等。

根据国内条件，选用高硼硅玻璃，它的透过率９１％左右，软化点８２０℃，耐热温差２７０℃，退火温度５５０℃左右，使用温度４５０℃左右。

一、太阳光谱的辐射能量主要分布在０．３５μｍ至３．０μｍ波段，其主要在可见光谱段约占６０％，在０．５μｍ左右，即黄光波段的能量密度最大，至３．０μｍ波段以上的光波能量约占百分之几。

二、太阳光谱选择性吸收膜为了更好地利用太阳能，必须研究一种相应的吸收膜，要求在０．３５μｍ－３．０μｍ光波段其吸收率尽量高，而在红外热发射率尽量低，达到充分利用太阳能。

为此提出一种太阳光谱选择性吸收膜理想性能曲线，但在真正的研制中是做不到的，只能尽量接近使太阳能最大的吸收，红外发射率尽量小。

三、全玻璃真空集热管的理想结构全玻璃真空集热管由两根同心圆的玻璃管组成，在内、外管之间抽成高真空，其压强在１０－３Ｐａ左右，这种管壁之间几乎没有气体，这种状态下，其对流热损可忽略不计，只有辐射热损。

当太阳光穿过外玻璃管管壁射到内玻璃管外表面的吸收膜上，将光转化为热而加热内管中的介质（水），由于吸收膜热发射率低，热损少，所以大部分热能加热水，而平板热水器，它不但有辐射热损，还有对流热损，其热效率比全玻璃真空集热管要低。

四、全玻璃真空太阳集热管的真实结构必须由工艺的可能和内管盛水的重量需要支撑，不管多么好的真空设备，不可能全部将气体抽完，排气温度多高，时间多长，不可能把玻璃管壁及吸收膜中的气体放完。

所以真实的结构必须要有支撑架，要有吸气剂（消气剂）。

真空管太阳能工作原理真空管太阳能是一种利用真空管技术将太阳能转化为热能的新型太阳能利用技术。

真空管太阳能的工作原理主要包括太阳辐射的吸收、热传导和热捕集三个过程。

下面将详细介绍真空管太阳能的工作原理。

首先，真空管太阳能利用的是太阳能。

太阳是地球上最重要的能源之一，它通过辐射能将太阳能传递到地球上。

而太阳辐射主要包括可见光和红外线两部分。

而真空管太阳能正是利用了这一特性，将太阳辐射吸收并转化为热能。

其次，真空管太阳能的核心部件就是真空管。

真空管一般由两层玻璃管构成，两者之间形成一定的真空密闭空间。

而在玻璃管内壁吸附有特殊的吸热涂层，并且在玻璃管外有一层保温层。

这种设计可以有效地减少热量的散失，使得真空管太阳能的效率更高。

接着，当太阳辐射通过玻璃管照射到吸热涂层上时，吸热涂层会吸收太阳能，将太阳辐射转化为热能。

由于玻璃管内部是真空密闭的，所以热能无法通过对流或传导的方式散失。

同时，保温层的作用也很大程度上减少了热能的散失。

这样，真空管内部的温度就会迅速上升，形成一个高温区域，而这一过程就是热传导的过程。

最后，热能被捕集起来，并通过热交换器将热能传递给水或其他工质。

在热交换器的作用下，热能被传递给水或其他工质，将热能转化为热水或蒸汽。

这样，真空管太阳能就将太阳能转化为热能，可以用于供暖、生活热水和工业生产等领域。

总的来说，真空管太阳能的工作原理就是利用真空管技术将太阳辐射吸收并转化为热能。

通过太阳能的吸收、热传导和热捕集等过程，真空管太阳能可以将太阳能高效地利用起来，为人们的生活和生产提供清洁、可再生的能源。

这种技术在实际应用中具有广阔的发展前景，对于推动清洁能源的发展和减少对传统能源的依赖有着重要的意义。

太阳能真空集热管太阳能集热管——太阳能热水器“心脏〞。

太阳能集热管“心脏〞——选择性吸收涂层〔1〕什么是集热管？在太阳能热水器中有什么重要性？太阳集热管，包括全玻璃真空太阳集热管与玻璃-金属真空太阳集热管。

我们这里讲真空管，指是全玻璃真空太阳集热管。

目前，真空管主要用于太阳能热水器。

集热管是太阳能热水器产生热水能量之源，也是太阳能热水器核心技术所在，是太阳能热水器关键部件，就像人心脏一样。

所以，集热管被称作是太阳能热水器“心脏〞。

真空管在太阳能热水器中所起作用，就像发动机在汽车中作用一样重要。

〔由此也可以看出，谁掌握了最先进真空管技术，谁就能制造出性能最优良太阳能热水器。

〕〔2〕集热管由哪几局部构成？各局部根本功能是怎样？集热管为全玻璃同轴双层圆管构造，主要由三大局部构成：外玻璃管〔外管〕、真空夹层与内玻璃管〔内管〕。

内管用于容水。

内管外壁黑色局部是选择性吸收涂层，即膜层，是集热管进展光热转换介质。

太阳光线经外管照射到膜层，膜层通过吸收太阳光线中可见光与近红外线来集聚能量，并将光能转化为热能，使内管里水温不断升高。

外管与内管之间是真空夹层，其作用在于减少热损失，起保温作用，从而大大提高集热效率。

不锈钢弹簧卡子，既用来支撑内管自由端，又可固定吸气剂。

吸气剂，指在集热管底部，与弹簧卡子相连不锈钢钢环上所附着钡铝镍成份，用于蒸散、吸收夹层内排气后剩余空气，以进一步提高真空度。

集热管尾部约50㎜银白色局部是消气镜面，也叫吸气膜。

它是吸气剂在800 ℃以上高温状态下蒸散得到。

消气镜面作用是为了吸收真空夹层内剩余空气，以进一步提高真空度。

太阳能在使用中，如果集热管消气镜面消失，说明真空夹层内进入了大量空气，集热管就不能正常工作了。

〔3〕集热管集热原理是什么？集热管集热原理是，靠内管外壁上选择性吸收涂层，吸收波长为～太阳光线(主要是可见光与近红外线)来集聚光能，从而将光能转化为热能，并由真空夹层保温隔热，降低热损失。
