水轮机、水泵水轮机和蓄能泵启动试验及试运行导则概述说明1. 引言1.1 概述在水力发电和工业领域中，水轮机、水泵水轮机和蓄能泵是重要的设备，它们在能源转换和输送领域起着关键作用。

为确保这些设备的正常运行和安全性，启动试验及试运行导则是必不可少的。

本文旨在概述水轮机、水泵水轮机和蓄能泵启动试验及试运行导则。

文章将逐步介绍各个设备类型的启动试验介绍、装置和设备要求以及启动过程中需要注意的事项。

此外，还将提供有关试验和运行参数要点以及监测指标要点的详细信息。

1.2 文章结构本文分为五个主要部分：引言、水轮机试验及试运行导则、水泵水轮机启动试验及试运行导则、蓄能泵启动试验及试运行导则以及结论。

引言部分提供了全面的概述，并对本文的结构进行了简要介绍。

2.3 目的本文旨在为工程师、技术人员和相关从业人员提供有关水轮机、水泵水轮机以及蓄能泵的启动试验与试运行导则的指导。

通过本文的阐述，读者将能够了解各个设备类型的试验过程、运行要求和注意事项，并能够更好地进行设备启动及运行的操作。

这将有助于提高设备效率、降低故障风险，并确保安全和可靠性。

总之，本文旨在促进水轮机、水泵水轮机以及蓄能泵等设备的有效使用和维护，为能源转换和输送领域的发展做出贡献。

2. 水轮机试验及试运行导则2.1 水轮机试验介绍水轮机试验是在完成水轮机的装配、安装和调整后进行的一系列测试工作，旨在验证水轮机的性能和可靠性。

通过试验，可以评估水轮机的输出功率、效率、启停过程等重要参数，并确保其正常运行。

2.2 水轮机试运行导则为了确保水轮机的安全运行和有效利用，以下是水轮机试运行的导则：a. 在进行正式试验之前，必须对水质进行检测并确保符合设计要求。

同时，检查所有传感器、控制设备和测量仪器，并确保其正常工作。

b. 在试验准备过程中，应根据设计要求对喷口、射流孔和与进口相关的设备进行清洁，并消除可能影响试验结果的杂质。

c. 在开始试运行之前，应根据制造商提供的启动程序进行逐步操作。

浅谈水泵水轮机内部流动及水力特性水泵水轮机是以水为工质，利用水的能量转化为机械能的一种装置。

其内部流动和水力特性是评价其性能的重要指标。

本文将就此介绍水泵水轮机的内部流动及水力特性。

水泵水轮机内部流动主要分为进口、叶轮和出口三个区域。

其中，进口区主要包括进口管道和进口流道，其作用是将水引入水泵水轮机内部；叶轮区是整个水泵水轮机的核心部分，包括静叶和动叶两部分，其作用是将水的动能转化为机械能；出口区主要包括出口流道和出口管道，其作用是将经过叶轮转动后的水流出水泵水轮机。

在进口流道中，水流经过的是较长而细小的管道，形成弯曲和扩张等几何形状。

由于水的黏性和惯性，水在进口流道内部会产生旋涡和湍流，这些湍流会对叶轮的进水造成影响。

因此，水泵水轮机的进口流道应该尽可能保持直线，并避免出现锐角和附加阻力。

在叶轮区，当水进入静叶时，压力增加，速度减小；叶片会产生对水的弯曲和导向作用，水流的流向发生了改变，并随着叶片的某种方式排出。

在叶片的作用下，水分别与叶片表面相互作用，叶片表面相互间隔保持一定的距离，水流过叶片时会产生一定的涡流，叶轮内部也会形成一定的水流运动，此时整个叶轮内部流动状态是相对复杂的。

叶轮转动时，水的速度会随之不断增加，而叶片上的压力则会不断降低，形成一个从一侧到另一侧的流线。

随着叶轮原地转动，进水口偏心位置不断变化，导致渐进式蜗壳（即进水口不断变化的蜗壳）对水流产生强烈的扰动。

在出口流道中，由于叶轮产生了转动，水在流道中速度和压力随之变化，此时会出现类似进口流道中一样的旋涡和湍流现象。

水泵水轮机的水力特性是指在不同进口流量和叶轮转速条件下，其出口流量、扬程和效率等参数的变化关系。

水泵水轮机的水力特性对于其性能评估和优化设计具有重要意义。

水泵水轮机的水力特性主要受到进口流量、叶轮转速、叶轮的几何形状和材料性质等多种因素的影响。

其中，进口流量是最主要的影响因素之一，一般可以通过增加进口流量来提高水泵水轮机的出口流量和效率；叶轮转速也是水泵水轮机性能的关键参数之一，过高或过低的叶轮转速都会导致性能下降或损坏；叶轮几何形状和材料性质则直接影响叶轮的承载能力和耐久性，进而影响水泵水轮机的整体性能。

浅谈水泵水轮机内部流动及水力特性水泵水轮机是水利工程中常用的一种流体机械设备，其主要作用是将水转化为机械能或者将机械能转化为水能。

在水泵水轮机的工作过程中，水的内部流动和水力特性是至关重要的，它们直接影响着设备的工作效率和性能。

本文将针对水泵水轮机内部流动和水力特性进行浅谈。

一、水泵水轮机内部流动1. 水泵内部流动水泵是将液体压送至管道或设备的机械设备，其内部主要分为进水段、叶轮、泵壳和出水段。

在水泵内部，液体从进水段进入叶轮，叶轮又称叶片轮，是将机械能转化为水能的关键部件。

液体在叶轮中受到离心力的作用，由低压区域流向高压区域，最终被压送至出水段。

在这个过程中，液体会产生旋转和脉动，形成不同的流动状态，该流动状态对于水泵的性能有着重要影响。

水轮机是将水能转化为机械能的设备，其内部结构主要包括导叶、转子和导水管道。

水流从导叶进入转子，由于导叶的作用，水流的流动方向和速度会发生变化，最终推动转子旋转，使机械能得以输出。

水轮机内部流动的复杂性主要表现在水流的扰动、涡流和湍流，这些流动状态对水轮机的工作效率和输出功率有着显著的影响。

二、水泵水轮机的水力特性水泵的水力特性主要包括扬程、流量和效率。

扬程是水泵能够提供的最大扬程高度，是衡量水泵性能的重要指标。

流量则是水泵单位时间内能够输送的水量，是另一个衡量水泵性能的重要指标。

效率则是衡量水泵能量转化效率的指标，它表征了水泵在输送水力能量过程中的损失情况。

不同类型的水泵在工作过程中，其水力特性也有所不同，需要根据具体应用场景来选择合适的水泵类型。

水泵水轮机的内部流动状态和水力特性是密切相关的，它们之间存在着相互影响和制约关系。

水泵水轮机内部的流动状态对其水力特性有着直接的影响。

在水泵内部，流动状态的稳定性和液体的脉动程度会影响水泵的扬程和效率，当流动状态不稳定或者有较大的脉动时，水泵的性能会受到影响。

在水轮机内部，流动状态的湍流程度和涡流的存在会影响水轮机的头和效率，当湍流程度较大或者存在较大的涡流时，水轮机的性能也会受到影响。

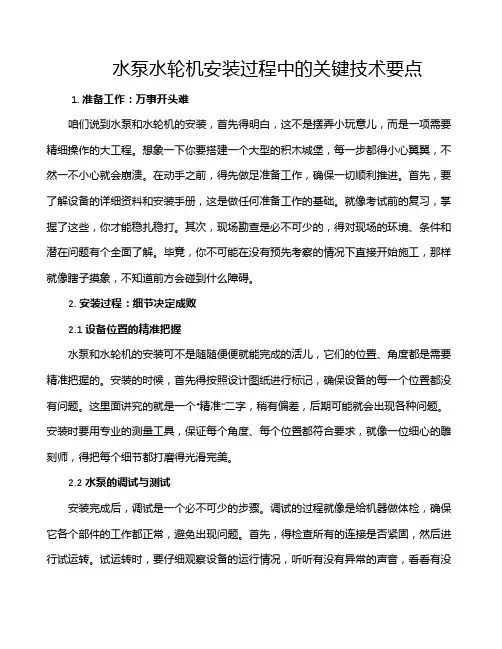

水泵水轮机安装过程中的关键技术要点1. 准备工作：万事开头难咱们说到水泵和水轮机的安装，首先得明白，这不是摆弄小玩意儿，而是一项需要精细操作的大工程。

想象一下你要搭建一个大型的积木城堡，每一步都得小心翼翼，不然一不小心就会崩溃。

在动手之前，得先做足准备工作，确保一切顺利推进。

首先，要了解设备的详细资料和安装手册，这是做任何准备工作的基础。

就像考试前的复习，掌握了这些，你才能稳扎稳打。

其次，现场勘查是必不可少的，得对现场的环境、条件和潜在问题有个全面了解。

毕竟，你不可能在没有预先考察的情况下直接开始施工，那样就像瞎子摸象，不知道前方会碰到什么障碍。

2. 安装过程：细节决定成败2.1 设备位置的精准把握水泵和水轮机的安装可不是随随便便就能完成的活儿，它们的位置、角度都是需要精准把握的。

安装的时候，首先得按照设计图纸进行标记，确保设备的每一个位置都没有问题。

这里面讲究的就是一个“精准”二字，稍有偏差，后期可能就会出现各种问题。

安装时要用专业的测量工具，保证每个角度、每个位置都符合要求，就像一位细心的雕刻师，得把每个细节都打磨得光滑完美。

2.2 水泵的调试与测试安装完成后，调试是一个必不可少的步骤。

调试的过程就像是给机器做体检，确保它各个部件的工作都正常，避免出现问题。

首先，得检查所有的连接是否紧固，然后进行试运转。

试运转时，要仔细观察设备的运行情况，听听有没有异常的声音，看看有没有漏水现象。

就像是买新车后需要跑一段测试里程一样，这一步绝对不能马虎。

如果发现问题，要及时调整、修复，确保设备能在最佳状态下运行。

3. 注意事项：谨防踩坑3.1 安全第一安全，安全，还是安全！在整个安装过程中，安全始终要放在第一位。

施工现场要设置明显的安全标志，施工人员必须佩戴好安全装备，别让小小的疏忽酿成大祸。

水泵和水轮机的安装过程中，电力、机械操作这些方面都是潜在的风险点，所以一定要严格遵守操作规程，确保施工过程中的每一个环节都没有安全隐患。

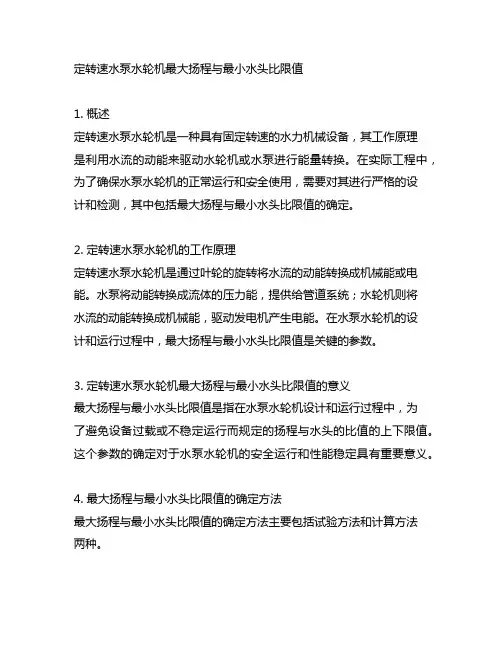

定转速水泵水轮机最大扬程与最小水头比限值1. 概述定转速水泵水轮机是一种具有固定转速的水力机械设备，其工作原理是利用水流的动能来驱动水轮机或水泵进行能量转换。

在实际工程中，为了确保水泵水轮机的正常运行和安全使用，需要对其进行严格的设计和检测，其中包括最大扬程与最小水头比限值的确定。

2. 定转速水泵水轮机的工作原理定转速水泵水轮机是通过叶轮的旋转将水流的动能转换成机械能或电能。

水泵将动能转换成流体的压力能，提供给管道系统；水轮机则将水流的动能转换成机械能，驱动发电机产生电能。

在水泵水轮机的设计和运行过程中，最大扬程与最小水头比限值是关键的参数。

3. 定转速水泵水轮机最大扬程与最小水头比限值的意义最大扬程与最小水头比限值是指在水泵水轮机设计和运行过程中，为了避免设备过载或不稳定运行而规定的扬程与水头的比值的上下限值。

这个参数的确定对于水泵水轮机的安全运行和性能稳定具有重要意义。

4. 最大扬程与最小水头比限值的确定方法最大扬程与最小水头比限值的确定方法主要包括试验方法和计算方法两种。

4.1 试验方法试验方法是通过实际在水泵水轮机上进行试验，测量其在不同扬程或水头下的性能指标，然后根据试验结果确定最大扬程与最小水头比限值。

这种方法的优点是直观、准确，但缺点是耗时耗资，不适合在大规模生产中使用。

4.2 计算方法计算方法是通过理论分析和计算，结合水泵水轮机的设计参数和流体力学原理，推导出最大扬程与最小水头比限值的计算公式。

这种方法的优点是快捷、经济，适合在设计阶段使用，但需要对水力学和机械设计有较深的理论基础。

5. 最大扬程与最小水头比限值的应用最大扬程与最小水头比限值是在水泵水轮机的设计、制造和使用过程中广泛应用的重要参数。

根据该参数确定水泵水轮机的工作范围，能够保证设备的安全运行和性能稳定。

6. 最大扬程与最小水头比限值的相关标准最大扬程与最小水头比限值是一个重要的技术参数，在国际上和国内都有相关的标准和规范。

水泵水轮机工作原理
水泵水轮机是一种常用于水力发电站中的设备，其工作原理是利用水的能量将水泵送到水轮机中，通过水轮机的转动来驱动发电机产生电能。

下面将详细介绍水泵水轮机的工作原理。

水泵的作用是将水从低处输送到高处，以便水能够流入水轮机中并产生动力。

水泵通常由一个或多个叶轮和一个电机组成。

当电机启动时，叶轮开始旋转，将水吸入泵体并将其推向出口。

这种推动方式被称为离心式推动，因为水以离心力的方式被推向出口。

水轮机的作用是将水的动力转化为机械能，进而驱动发电机产生电能。

水轮机的主要部分是转子和定子。

转子由一个或多个叶轮组成，当水从叶轮中流过时，其动能转化为机械能使叶轮开始旋转。

定子是水轮机的主体部分，其中包含一些线圈。

当转子旋转时，磁场也随之旋转，使得线圈中的电流发生变化。

这些电流产生的磁场与转子的磁场相互作用，进而驱动发电机产生电能。

水泵水轮机的工作原理可以概括为以下几个步骤：
1. 水从低处进入水泵，被叶轮推向高处；
2. 水流入水轮机中，使叶轮开始旋转；
3. 叶轮的旋转驱动转子运动，进而驱动发电机产生电能；
4. 电能通过变压器升压后输出到电网中供电。

需要注意的是，水泵水轮机的效率受到一些因素的影响，例如水的流量、水的压力、水轮机的转速等。

因此，在设计和运行水泵水轮机时，需要进行严密的计算和调整，以确保其正常运行并获得最佳的发电效率。

总的来说，水泵水轮机是一种非常重要的水力发电设备，其工作原理简单而又高效。

通过合理的设计和运行，可以使水泵水轮机发挥最大的功效，为人们提供可靠的电力供应。

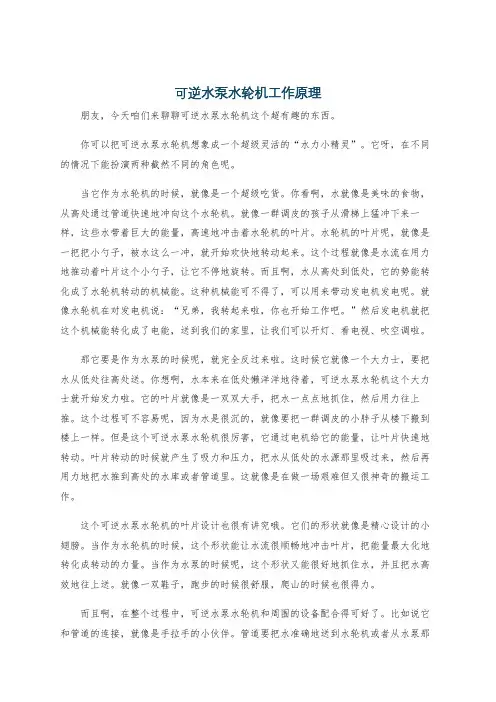

可逆水泵水轮机工作原理朋友，今天咱们来聊聊可逆水泵水轮机这个超有趣的东西。

你可以把可逆水泵水轮机想象成一个超级灵活的“水力小精灵”。

它呀，在不同的情况下能扮演两种截然不同的角色呢。

当它作为水轮机的时候，就像是一个超级吃货。

你看啊，水就像是美味的食物，从高处通过管道快速地冲向这个水轮机。

就像一群调皮的孩子从滑梯上猛冲下来一样，这些水带着巨大的能量，高速地冲击着水轮机的叶片。

水轮机的叶片呢，就像是一把把小勺子，被水这么一冲，就开始欢快地转动起来。

这个过程就像是水流在用力地推动着叶片这个小勺子，让它不停地旋转。

而且啊，水从高处到低处，它的势能转化成了水轮机转动的机械能。

这种机械能可不得了，可以用来带动发电机发电呢。

就像水轮机在对发电机说：“兄弟，我转起来啦，你也开始工作吧。

”然后发电机就把这个机械能转化成了电能，送到我们的家里，让我们可以开灯、看电视、吹空调啦。

那它要是作为水泵的时候呢，就完全反过来啦。

这时候它就像一个大力士，要把水从低处往高处送。

你想啊，水本来在低处懒洋洋地待着，可逆水泵水轮机这个大力士就开始发力啦。

它的叶片就像是一双双大手，把水一点点地抓住，然后用力往上推。

这个过程可不容易呢，因为水是很沉的，就像要把一群调皮的小胖子从楼下搬到楼上一样。

但是这个可逆水泵水轮机很厉害，它通过电机给它的能量，让叶片快速地转动。

叶片转动的时候就产生了吸力和压力，把水从低处的水源那里吸过来，然后再用力地把水推到高处的水库或者管道里。

这就像是在做一场艰难但又很神奇的搬运工作。

这个可逆水泵水轮机的叶片设计也很有讲究哦。

它们的形状就像是精心设计的小翅膀。

当作为水轮机的时候，这个形状能让水流很顺畅地冲击叶片，把能量最大化地转化成转动的力量。

当作为水泵的时候呢，这个形状又能很好地抓住水，并且把水高效地往上送。

就像一双鞋子，跑步的时候很舒服，爬山的时候也很得力。

而且啊，在整个过程中，可逆水泵水轮机和周围的设备配合得可好了。

水利机械水利机械是指以水力作为动力源进行运动和工作的机械设备。

它广泛应用于各个领域，包括灌溉、排水、治理河流、发电等。

水利机械在现代社会中扮演着重要的角色，为人类的生活和生产提供了便利和保障。

本文将介绍水利机械的种类、特点以及在各个领域中的应用。

一、水利机械的种类1. 水泵：水泵是最基本且最常见的水利机械设备之一，它将水从低处抽到高处或将水从一个地方输送到另一个地方。

常见的水泵有离心泵、柱塞泵、齿轮泵等。

水泵广泛应用于农业灌溉、城市供水、排水、污水处理等领域。

2. 水轮机：水轮机是将水流的动能转化为机械能的一种机械装置。

它根据水流的不同速度和流量，可以分为斜流水轮机、径流水轮机和混流水轮机等。

水轮机广泛应用于发电、抽水、提水、排水等领域。

3. 水闸：水闸是一种控制水位和水流的设备，它可以用于水库调节水位、河流控制洪水、船闸调节水位等。

水闸的工作原理是通过调整水闸的开启度来控制水流量。

常见的水闸有闸门式水闸、节制闸式水闸、橡胶坝式水闸等。

4. 水库除沙设备：水库除沙设备用于过滤和清除水库中的泥沙，防止泥沙淤积和影响水库的使用。

常见的水库除沙设备有格栅式除沙设备、旋流除沙设备等。

二、水利机械的特点1. 高效节能：水利机械具有高效节能的特点。

水泵、水轮机等机械设备的设计和运行都经过精细的计算和优化，以确保其在工作过程中的能量转化效率最高，从而降低能源消耗。

2. 自动化程度高：现代水利机械具有较高的自动化程度，可以通过计算机等控制系统进行远程监控和控制。

这不仅提高了工作效率，还减少了人力成本和操作风险。

3. 结构合理，使用方便：水利机械的结构设计经过合理的布局和优化，使得机械设备的使用更加方便。

例如，水泵设有进水口和出水口，方便水的输入和输出；水闸设有开关控制装置，可以方便地调节水位。

4. 耐久性强：水利机械通常需要在恶劣的工作环境中进行长时间的运行，因此其耐久性需求较高。

水利机械的零件和结构材料通常选用高强度和耐腐蚀的材料，以确保机械设备的稳定运行和长寿命。

混流式水泵水轮机基本技术条件1. 什么是混流式水泵水轮机？混流式水泵水轮机，这个名字听起来是不是很复杂？别担心，其实它就是一种在水流中优雅地工作的小家伙。

想象一下，像个水中的舞者，既能泵水，又能发电，真是个多才多艺的家伙！这东西最常见的用途就是在水电站、灌溉系统和城市供水中，它通过水的流动产生能量，真是个节能环保的好帮手。

2. 基本技术条件2.1. 流量和扬程首先，我们得聊聊流量和扬程。

流量就是水泵在单位时间内能搬运多少水，这可是个大事儿哦，流量太小，供水就跟不上，流量太大，可能会把管道撑爆，简直让人头疼！再说扬程，简单来说，就是水泵能够把水提升到多高的地方。

扬程和流量就像是一对好搭档，得配合得当才能确保水泵的最佳表现。

就像是做菜，调味得掌握好，才能做出美味的佳肴。

2.2. 效率接下来，咱们得说说效率。

高效率的水泵就像是个工作狂，不知疲倦地运转，而低效率的水泵就像是个懒汉，跑得慢，耗能多。

为了提高效率，我们要注意材料的选择、设计的合理性，以及水流的顺畅程度。

用对材料，水流自然顺畅，像是给水泵加了个强心剂！3. 设计和材料3.1. 叶轮设计叶轮设计可是水泵的“心脏”，它决定了水流的方向和速度。

想象一下，叶轮就像是一只手，挥舞着把水推出去，得有力气，还得有技巧！设计得好，水流就能顺畅，效率也高；设计得差，水流就像是卡在喉咙里的鱼，怎么也动不了。

选择适当的材料，像是铝合金或不锈钢，不仅能提高耐用性，还能让水泵的外观更好看，真是一举两得！3.2. 防腐蚀处理最后，咱们得提提防腐蚀处理。

水中有很多杂质，长期浸泡可是对水泵的“健康”大敌！因此，我们要采取一些防腐措施，比如喷涂防腐涂料，或者选择耐腐蚀的材料，这样才能让水泵在恶劣环境下依然坚挺，任凭风浪起，稳坐钓鱼船！4. 结语总的来说，混流式水泵水轮机的技术条件可不是随便说说的，它关系到水泵的性能和使用寿命。

就像咱们做事情，得有计划、有目标，才能事半功倍！无论是在水电站还是灌溉系统，好的水泵都能让我们的生活更加便利，真是“水到渠成”的好例子。

水泵水轮机全特性1．水泵水轮机全特性曲线抽水蓄能电站的水泵水轮机均设有活动导叶，通过导叶调节水轮机运行时的流量，故水泵水轮机的特性曲线一般为一组不同导叶开度下的全特性曲线，其区域的划分与水泵的全特性区域划分一样，只是习惯上以正常水轮机运行工况的各参数为正。

同时抽水蓄能电站一般H 也总是正值，即在实际工程中实用也就是5个工况区，即水轮机工况、水轮机制动工况、水泵工况、反水泵工况、水泵制动工况。

水泵水轮机全特性曲线表示方法通常采用1111~n Q 和1111~n M 来表示。

图3-7和图3-8所示为某抽水蓄能电站水泵水轮机的四象限特性曲线。

图3-7 水泵水轮机流量特性曲线 图3-8 水泵水轮机力矩特性曲线2．水泵水轮机全特性曲线的特点通过对不同水泵水轮机的全特性分析可以看出，水泵水轮机全特性有着下述的规律与特点：（1）在水泵工况，大开度等导叶开度曲线汇集成一簇很窄的交叉曲线，说明在此区域水泵扬程与导叶开度的关系不大，开度的改变不会造成单位转速及单位力矩的很大的变化。

当导叶开度较小区域时随着导叶开度的减小其流量曲线及力矩曲线则加速分又，说明此时的导水机构可看作是节流装置，水头损失急剧增大，从而对水泵的力矩及流量产生较大的影响。

在水泵实际运行中导叶开度将随着扬程的变化而沿各导叶开度特性曲线的外包络线变化，使得水力损失最小，也即使得水泵的效率在此工况最高。

此外，随着单位转速的增大，也即水泵扬程的减小，水泵的流量及水力矩将快速增大，所以在水泵及电动机设计时应充分考虑此时水泵的力矩特性，电动机容量应根据可能的正常运行最低扬程工况进行设计，并留有一定的裕量；同时根据导叶小开度区域力矩分散的特性，在异常低扬程起动时（如初次向上水库异常低扬程充水时）可采取关小导叶开度来限制其水力矩，即限制水泵的入力在一定范围以内。

（2）水泵制动区力矩随单位转速的减小而逐渐增大，其中沿大导叶开度线要比小导叶开度线要明显得多；另外，各导叶开度线与单位转速坐标轴的交点集中，表明水泵水轮机冰泵的零流量点与导叶开度关系不大，同时各导叶开度线的切线基本为正斜率，表明随着水泵工况反向流量的增大其制动水力矩不断增大，但水力矩的增速逐渐变缓，同时单位转速减小，转速减小的速度逐渐加快，这主要是机组转动部件及水体有着惯性力矩的抑制作用。
