一个8.8级M20螺栓的最大承受拉力计算方法

8.8级螺栓可承受剪切力计算1. 螺栓的基本概念1.1 概述螺栓是一种常见的紧固件，广泛应用于机械制造、结构工程和建筑等领域。

螺栓的主要作用是将被连接的零件紧密地固定在一起，以实现不同零件之间的传力和传递力。

不同类型的螺栓具有不同的功能和特点，如普通螺栓、高强螺栓、锚栓、地脚螺栓等。

1.2 结构组成螺栓通常由螺纹杆、螺母、平垫圈和弹垫圈等组成。

其中，螺纹杆一端为螺纹，另一端为头部；螺母为螺纹对应的零件，用以紧固螺纹杆和被连接的零件；平垫圈常常作为螺母和零件之间的缓冲；弹垫圈则具有一定的弹性，可以增强紧固力。

2. 螺栓受剪切力的基本原理2.1 剪切力的定义剪切力是沿接触面方向的相互作用力，其方向垂直于受力零件的长度方向。

当两个零件之间存在剪切力时，会产生相对滑移的情况。

2.2 螺栓受剪切力的形式在紧固零件中，螺栓可以承受的力包括拉力和剪力。

拉力是指沿着螺纹方向的受力，剪力则是指垂直于螺纹方向的受力。

由于螺纹剪力的特殊性质，螺栓通常会以剪切应力的方式受到剪切力的作用。

2.3 螺栓受剪切力的计算螺栓受剪切力的计算需要根据具体情况来确定。

一般来说，螺栓的受剪切力主要是来自于被连接零件之间的相对滑移所产生的剪切力。

在计算时，需要根据剪切力的大小和方向来选择合适的螺栓类型、尺寸和材料。

3. 8.8级螺栓可承受剪切力的计算3.1 8.8级螺栓的特点8.8级螺栓是一种高强度螺栓，通常用于承受高强度的横向和纵向拉力。

其主要特点包括以下几个方面：1. 材料强度高：8.8级螺栓通常采用碳钢材料，其强度为800MPa左右。

2. 螺纹尺寸大：8.8级螺栓的螺纹尺寸较大，一般为M12以上。

3. 杆身长度长：8.8级螺栓的杆身长度较长，可以承受较大的剪切力。

3.2 剪切力的计算公式在计算8.8级螺栓可承受的剪切力时，可以采用以下公式：S=0.67*fy*As其中，S为螺栓所能承受的剪切力大小，fy为螺栓的屈服强度，As为螺栓的剪切断面积。

一、螺栓的分类普通螺栓一般为4.4级、4.8级、5.6级和8.8级。

高强螺栓一般为8.8级和10.9级，其中10.9级居多。

二、高强度螺栓的概念根据高强度螺栓的性能等级分为：8.8级和10.9级。

其中8.8级仅有大六角型高强度螺栓，在标示方法上，性能等级小数点前的数字代表材料公称抗拉强度σb的1%，小数点后的数字代表材料的屈服强度σs与公称抗拉强度之比的10倍。

M20螺栓8.8性能等级公称抗拉强度σb=800MPa，最小抗拉强度σb=830MPa。

公称屈服强度σs=640 ，最小屈服强度σs=660。

（另外一种解释：小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。

8.8级的意思就是螺栓杆的抗拉强度不小于800MPa，屈强比为0.8；10.9级的意思就是螺栓杆的抗拉强度不小于1000MPa，屈强比为0.9。

）抗拉强度也叫强度极限指材料在拉断前承受最大应力值，当钢材屈服到一定程度后，由于内部晶粒重新排列，其抵抗变形能力又重新提高，此时变形虽然发展很快，但却只能随着应力的提高而提高，直至应力达最大值。

此后，钢材抵抗变形的能力明显降低，并在最薄弱处发生较大的塑性变形，此处试件截面迅速缩小，出现颈缩现象，直至断裂破坏。

三、计算方法钢材受拉断裂前的最大应力值称为强度极限或抗拉强度。

F=σs*A，其中F为拉力（许用载荷），σs为材料抗拉强度，A为有效面积，有效面积为螺栓有效长度上直径最小处的横截面积。

M20的有效直径为Φ17，M20的有效横截面积为227mm^2 。

8.8级M20最小抗拉强度σb=830MPaF=830*227=188410N=188.41KN所以M20螺栓8.8性能等级最小抗拉力为188.41KN。

文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。

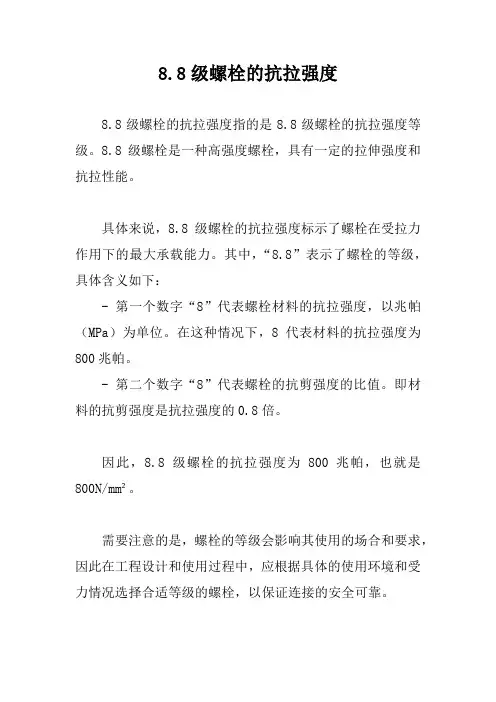

8.8级螺栓的抗拉强度
8.8级螺栓的抗拉强度指的是8.8级螺栓的抗拉强度等级。

8.8级螺栓是一种高强度螺栓，具有一定的拉伸强度和抗拉性能。

具体来说，8.8级螺栓的抗拉强度标示了螺栓在受拉力作用下的最大承载能力。

其中，“8.8”表示了螺栓的等级，具体含义如下：
- 第一个数字“8”代表螺栓材料的抗拉强度，以兆帕（MPa）为单位。

在这种情况下，8代表材料的抗拉强度为800兆帕。

- 第二个数字“8”代表螺栓的抗剪强度的比值。

即材料的抗剪强度是抗拉强度的0.8倍。

因此，8.8级螺栓的抗拉强度为800兆帕，也就是800N/mm²。

需要注意的是，螺栓的等级会影响其使用的场合和要求，因此在工程设计和使用过程中，应根据具体的使用环境和受力情况选择合适等级的螺栓，以保证连接的安全可靠。

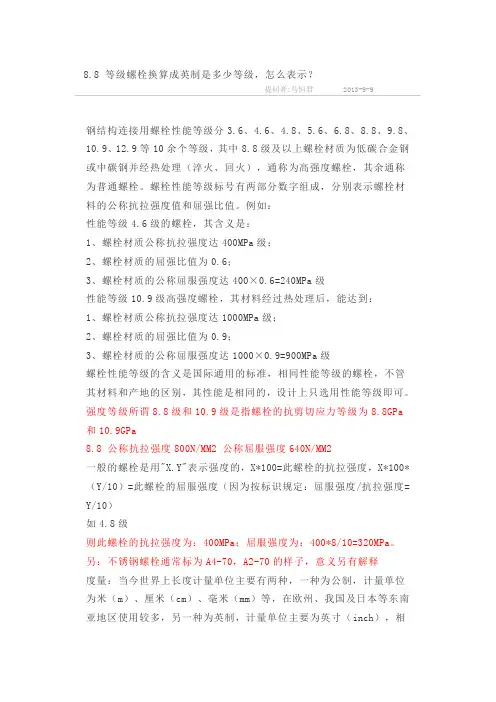

8.8 等级螺栓换算成英制是多少等级，怎么表示？提问者:马恒君2013-9-9钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如：性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa 和10.9GPa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度= Y/10）如4.8级则此螺栓的抗拉强度为：400MPa；屈服强度为：400*8/10=320MPa。

另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量：当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制） 1m =100 cm=1000 mm2、英制计量：（8进制） 1英寸=8英分 1英寸=25.4 mm 3/8￠￠×2 5.4 =9.523、1/4￠￠以下的产品用番号来表示其称呼径，如： 4#， 5#， 6#， 7#， 8#，10#，12#螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

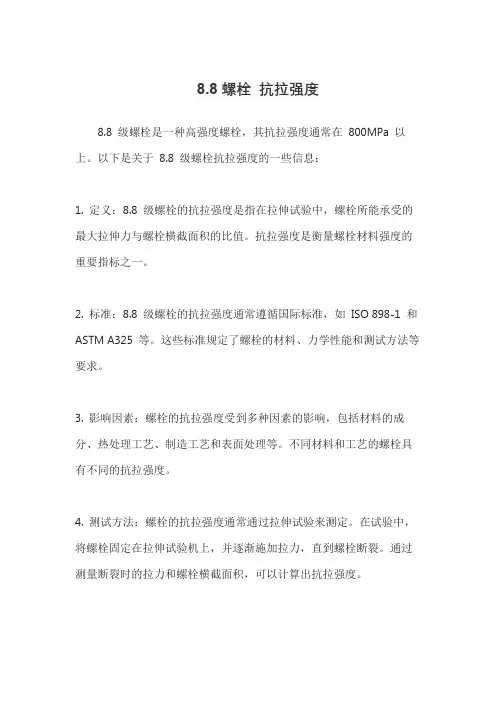

8.8螺栓抗拉强度
8.8 级螺栓是一种高强度螺栓，其抗拉强度通常在800MPa 以上。

以下是关于8.8 级螺栓抗拉强度的一些信息：
1. 定义：8.8 级螺栓的抗拉强度是指在拉伸试验中，螺栓所能承受的最大拉伸力与螺栓横截面积的比值。

抗拉强度是衡量螺栓材料强度的重要指标之一。

2. 标准：8.8 级螺栓的抗拉强度通常遵循国际标准，如ISO 898-1 和ASTM A325 等。

这些标准规定了螺栓的材料、力学性能和测试方法等要求。

3. 影响因素：螺栓的抗拉强度受到多种因素的影响，包括材料的成分、热处理工艺、制造工艺和表面处理等。

不同材料和工艺的螺栓具有不同的抗拉强度。

4. 测试方法：螺栓的抗拉强度通常通过拉伸试验来测定。

在试验中，将螺栓固定在拉伸试验机上，并逐渐施加拉力，直到螺栓断裂。

通过测量断裂时的拉力和螺栓横截面积，可以计算出抗拉强度。

5. 应用：8.8 级螺栓通常用于需要高强度连接的应用，如汽车、机械设备、建筑和桥梁等领域。

在使用8.8 级螺栓时，应根据设计要求和实际工况选择合适的螺栓规格和材料，以确保连接的可靠性和安全性。

具体的8.8 级螺栓的抗拉强度可能会因制造商、材料和工艺的不同而有所差异。

在使用螺栓时，应参考相关的标准和规格，并遵循正确的安装和使用方法。

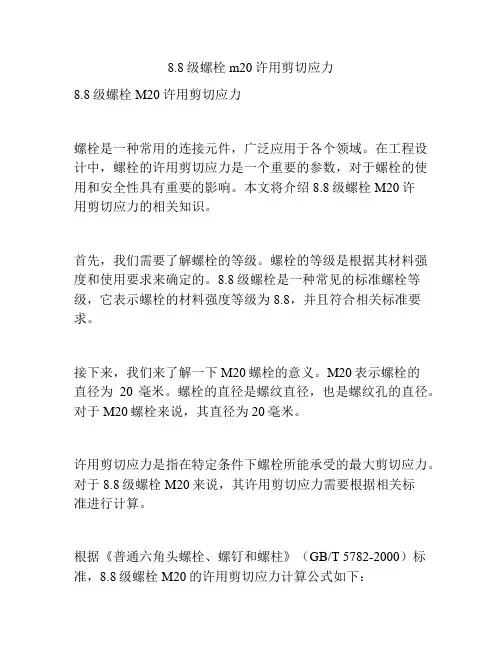

8.8级螺栓m20许用剪切应力8.8级螺栓M20许用剪切应力螺栓是一种常用的连接元件，广泛应用于各个领域。

在工程设计中，螺栓的许用剪切应力是一个重要的参数，对于螺栓的使用和安全性具有重要的影响。

本文将介绍8.8级螺栓M20许用剪切应力的相关知识。

首先，我们需要了解螺栓的等级。

螺栓的等级是根据其材料强度和使用要求来确定的。

8.8级螺栓是一种常见的标准螺栓等级，它表示螺栓的材料强度等级为8.8，并且符合相关标准要求。

接下来，我们来了解一下M20螺栓的意义。

M20表示螺栓的直径为20毫米。

螺栓的直径是螺纹直径，也是螺纹孔的直径。

对于M20螺栓来说，其直径为20毫米。

许用剪切应力是指在特定条件下螺栓所能承受的最大剪切应力。

对于8.8级螺栓M20来说，其许用剪切应力需要根据相关标准进行计算。

根据《普通六角头螺栓、螺钉和螺柱》（GB/T 5782-2000）标准，8.8级螺栓M20的许用剪切应力计算公式如下：许用剪切应力 = 材料抗拉强度×螺栓截面积 / 安全系数其中，材料抗拉强度是指螺栓材料在拉伸状态下所能承受的最大应力。

对于8.8级螺栓来说，其材料抗拉强度为800MPa。

螺栓截面积是指螺栓截面上承受剪切应力的有效面积。

对于M20螺栓来说，其截面积可以通过公式计算得到。

安全系数是指在设计和使用过程中对于不确定因素的考虑而设置的一个系数。

一般情况下，安全系数为4。

综上所述，8.8级螺栓M20许用剪切应力计算公式为：许用剪切应力 = 800MPa ×螺栓截面积 / 4通过计算，我们可以得到8.8级螺栓M20的许用剪切应力。

当然，在实际工程中，还需要考虑其他因素，如预紧力、摩擦系数等。

这些因素都会对螺栓的实际使用性能产生影响。

总之，了解8.8级螺栓M20许用剪切应力对于工程设计和使用非常重要。

合理计算和选择螺栓等级，能够保证螺栓连接的安全可靠性。

在实际使用中，还需要结合具体情况进行综合考虑，确保螺栓的使用效果和安全性。

8.8级别螺栓抗拉屈服强度螺栓是一种常用的紧固件，广泛应用于各个领域，包括建筑、机械、汽车等等。

在使用螺栓时，我们经常会遇到一个重要的参数，即抗拉屈服强度。

本文将介绍8.8级别螺栓的抗拉屈服强度。

首先，我们需要明确什么是8.8级别螺栓。

螺栓的级别是根据其材料和强度等级来划分的。

8.8级别是指螺栓的材料为碳钢，其抗拉屈服强度为800MPa，抗剪强度为640MPa。

抗拉屈服强度是指螺栓在受到拉力作用时，能够承受的最大拉力。

在设计和使用螺栓时，我们需要确保螺栓的抗拉屈服强度不低于所需的拉力。

8.8级别螺栓的抗拉屈服强度为800MPa，这意味着在正常使用情况下，螺栓能够承受800MPa的拉力而不发生塑性变形。

当受到超过800MPa的拉力时，螺栓会发生塑性变形，即超过了其抗拉屈服强度。

螺栓的抗拉屈服强度与其材料和强度等级有关。

一般来说，强度等级越高，抗拉屈服强度也越高。

除了8.8级别螺栓外，还有其他级别的螺栓，如4.8级别、10.9级别等。

在实际应用中，我们需要根据具体的使用环境和需求来选择合适的螺栓级别和抗拉屈服强度。

如果需要承受较大的拉力，我们可以选择抗拉屈服强度较高的螺栓。

而如果只需要承受较小的拉力，则可以选择抗拉屈服强度较低的螺栓。

此外，除了抗拉屈服强度外，我们还需要考虑其他因素来确保螺栓的使用安全。

例如，螺栓的预紧力、摩擦系数、螺纹连接等都会对螺栓的实际承载能力产生影响。

总之，8.8级别螺栓的抗拉屈服强度为800MPa，这是一种常用的螺栓材料和强度等级。

在使用螺栓时，我们需要根据具体需求选择合适的螺栓级别和抗拉屈服强度，并注意其他因素对螺栓承载能力的影响，以确保螺栓的使用安全。

注1：该螺栓扭矩表是德国工业标准，此表中扭矩为螺栓达到屈服极限的70%时所测定注2：建议锁紧力矩值为：表中数值×(70-80)%一个8.8级M20螺栓的最大承受拉力有多大? (2011-05-28 18:41:24)转载▼标签： 杂谈一、螺栓的分类普通螺栓一般为4.4级、4.8级、5.6级和8.8级。

高强螺栓一般为8.8级和10.9级，其中10.9级居多。

二、高强度螺栓的概念根据高强度螺栓的性能等级分为：8.8级和10.9级。

其中8.8级仅有大六角型高强度螺栓，在标示方法上，性能等级小数点前的数字代表材料公称抗拉强度σb的1%，小数点后的数字代表材料的屈服强度σs与公称抗拉强度之比的10倍。

M20螺栓8.8性能等级公称抗拉强度σb=800MPa，最小抗拉强度σb=830MPa。

公称屈服强度σs=640 ，最小屈服强度σs=660。

（另外一种解释：小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强普通螺栓一般为4.4级、4.8级、5.6级和8.8级。

高强螺栓一般为8.8级和10.9级，其中10.9级居多。

二、高强度螺栓的概念根据高强度螺栓的性能等级分为：8.8级和10.9级。

其中8.8级仅有大六角型高强度螺栓，在标示方法上，性能等级小数点前的数字代表材料公称抗拉强度σb的1%，小数点后的数字代表材料的屈服强度σs与公称抗拉强度之比的10倍。

M20螺栓8.8性能等级公称抗拉强度σb=800MPa，最小抗拉强度σb=830MPa。

公称屈服强度σs=640 ，最小屈服强度σs=660。

（另外一种解释：小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。

8.8级的意思就是螺栓杆的抗拉强度不小于800MPa，屈强比为0.8；10.9级的意思就是螺栓杆的抗拉强度不小于1000MPa，屈强比为0.9。

）抗拉强度也叫强度极限指材料在拉断前承受最大应力值，当钢材屈服到一定程度后，由于内部晶粒重新排列，其抵抗变形能力又重新提高，此时变形虽然发展很快，但却只能随着应力的提高而提高，直至应力达最大值。

注1：该螺栓扭矩表是德国工业标准，此表中扭矩为螺栓达到屈服极限的70%时所测定注2：建议锁紧力矩值为：表中数值×(70-80)%一个8.8级M20螺栓的最大承受拉力有多大? (2011-05-28 18:41:24)转载▼标签： 杂谈一、螺栓的分类普通螺栓一般为4.4级、4.8级、5.6级和8.8级。

高强螺栓一般为8.8级和10.9级，其中10.9级居多。

二、高强度螺栓的概念根据高强度螺栓的性能等级分为：8.8级和10.9级。

其中8.8级仅有大六角型高强度螺栓，在标示方法上，性能等级小数点前的数字代表材料公称抗拉强度σb的1%，小数点后的数字代表材料的屈服强度σs与公称抗拉强度之比的10倍。

M20螺栓8.8性能等级公称抗拉强度σb=800MPa，最小抗拉强度σb=830MPa。

公称屈服强度σs=640 ，最小屈服强度σs=660。

（另外一种解释：小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强普通螺栓一般为4.4级、4.8级、5.6级和8.8级。

高强螺栓一般为8.8级和10.9级，其中10.9级居多。

二、高强度螺栓的概念根据高强度螺栓的性能等级分为：8.8级和10.9级。

其中8.8级仅有大六角型高强度螺栓，在标示方法上，性能等级小数点前的数字代表材料公称抗拉强度σb的1%，小数点后的数字代表材料的屈服强度σs与公称抗拉强度之比的10倍。

M20螺栓8.8性能等级公称抗拉强度σb=800MPa，最小抗拉强度σb=830MPa。

公称屈服强度σs=640 ，最小屈服强度σs=660。

（另外一种解释：小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。

8.8级的意思就是螺栓杆的抗拉强度不小于800MPa，屈强比为0.8；10.9级的意思就是螺栓杆的抗拉强度不小于1000MPa，屈强比为0.9。

）抗拉强度也叫强度极限指材料在拉断前承受最大应力值，当钢材屈服到一定程度后，由于内部晶粒重新排列，其抵抗变形能力又重新提高，此时变形虽然发展很快，但却只能随着应力的提高而提高，直至应力达最大值。

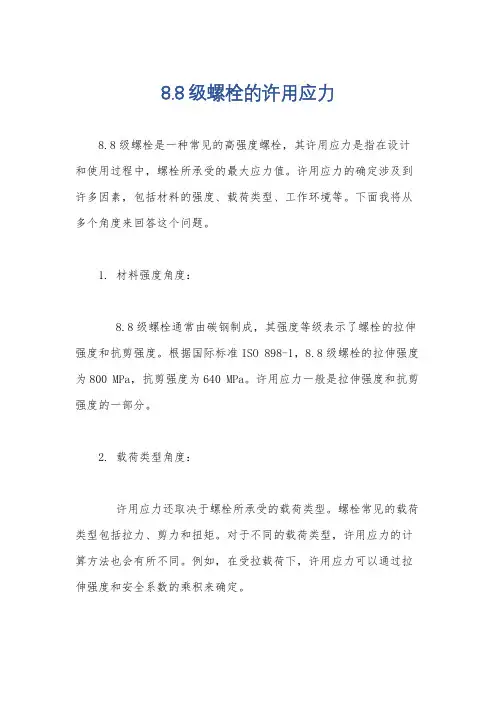

8.8级螺栓的许用应力
8.8级螺栓是一种常见的高强度螺栓，其许用应力是指在设计和使用过程中，螺栓所承受的最大应力值。

许用应力的确定涉及到许多因素，包括材料的强度、载荷类型、工作环境等。

下面我将从多个角度来回答这个问题。

1. 材料强度角度：
8.8级螺栓通常由碳钢制成，其强度等级表示了螺栓的拉伸强度和抗剪强度。

根据国际标准ISO 898-1，8.8级螺栓的拉伸强度为800 MPa，抗剪强度为640 MPa。

许用应力一般是拉伸强度和抗剪强度的一部分。

2. 载荷类型角度：
许用应力还取决于螺栓所承受的载荷类型。

螺栓常见的载荷类型包括拉力、剪力和扭矩。

对于不同的载荷类型，许用应力的计算方法也会有所不同。

例如，在受拉载荷下，许用应力可以通过拉伸强度和安全系数的乘积来确定。

3. 工作环境角度：
螺栓的许用应力还会受到工作环境的影响。

例如，高温环境会降低螺栓的强度，因此许用应力需要相应调整。

此外，腐蚀、震动、疲劳等因素也会对螺栓的许用应力产生影响。

4. 标准和规范角度：
不同国家和行业都有相应的标准和规范，用于确定螺栓的许用应力。

例如，ISO、ASTM、ASME等标准都提供了关于螺栓许用应力的指导。

在设计和选择螺栓时，需要遵循相应的标准和规范来确定许用应力。

综上所述，确定8.8级螺栓的许用应力需要考虑材料强度、载荷类型、工作环境以及相应的标准和规范。

具体数值需要根据具体情况进行计算和选择，以确保螺栓在使用过程中具有足够的安全性和可靠性。

m20膨胀螺栓拉拔值摘要：一、M20膨胀螺栓简介二、M20膨胀螺栓的拉拔值计算三、影响M20膨胀螺栓拉拔值的因素四、提高M20膨胀螺栓拉拔强度的方法五、总结正文：【一、M20膨胀螺栓简介】M20膨胀螺栓是一种常用的螺纹连接件，主要用于混凝土、砖墙等建筑结构的加固和维修。

它的特点是具有较强的拉拔性能和抗剪性能，广泛应用于建筑、机械、电力等行业。

【二、M20膨胀螺栓的拉拔值计算】M20膨胀螺栓的拉拔值是指在拉伸过程中，螺栓承受的最大拉力。

其计算公式为：拉拔值= 拉伸强度× 螺栓截面积。

其中，拉伸强度一般取材料的抗拉强度，单位为MPa；螺栓截面积可通过直径计算，单位为mm。

【三、影响M20膨胀螺栓拉拔值的因素】1.材料性能：材料的抗拉强度、屈服强度等性能直接影响膨胀螺栓的拉拔值。

2.螺栓直径：螺栓直径越大，截面积越大，承受的拉力也越大。

3.螺栓长度：螺栓长度越长，受力面积越大，拉拔值也越大。

4.安装质量：安装过程中预紧力的控制、螺栓与被连接件的接触面积等因素都会影响拉拔值。

【四、提高M20膨胀螺栓拉拔强度的方法】1.选用高强度材料：提高膨胀螺栓的抗拉强度和屈服强度。

2.合理设计螺栓直径和长度：根据实际需求，合理选择螺栓直径和长度，以提高拉拔值。

3.提高安装质量：确保预紧力达到规定值，保证螺栓与被连接件充分接触。

4.加强防护措施：在膨胀螺栓暴露的部分涂上防锈漆，防止腐蚀影响强度。

【五、总结】M20膨胀螺栓的拉拔值是衡量其承载能力的重要指标。

通过合理设计、选用优质材料和提高安装质量等方法，可以有效提高膨胀螺栓的拉拔强度，确保其在实际应用中的稳定性能。

螺栓有效面积表1. 介绍螺栓是一种常见的紧固件，广泛应用于各个领域，如机械制造、建筑工程、汽车制造等。

螺栓的有效面积是指其截面积中能够承受拉力或剪力的部分，也称为承载面积。

了解螺栓的有效面积对于设计和使用具有重要意义。

本文将详细介绍螺栓有效面积表的相关内容，包括螺栓的基本概念、计算公式以及实际应用案例。

2. 螺栓基本概念在深入了解螺栓有效面积表之前，我们首先需要了解一些螺栓的基本概念。

2.1 轴力与剪力在力学中，轴力是指作用在物体上沿着物体轴线方向的拉力或推力。

而剪力则是作用在物体上沿着平行于物体截面方向的切割力。

2.2 螺纹形式常见的螺纹形式有牙型螺纹和三角形螺纹两种。

其中，牙型螺纹又可分为内螺纹和外螺纹。

2.3 螺栓强度等级螺栓的强度等级是指根据其材料、尺寸和性能要求，将螺栓分为不同等级的标准。

常见的螺栓强度等级有4.6、8.8、10.9和12.9等。

3. 螺栓有效面积计算公式螺栓的有效面积计算公式可以根据力学原理推导得出。

具体计算方法如下：3.1 拉力情况下的有效面积计算公式当螺栓承受拉力时，其有效面积可以通过以下公式进行计算：其中，As为螺栓的有效面积，F为作用在螺栓上的拉力，σt为材料的抗拉强度。

3.2 剪力情况下的有效面积计算公式当螺栓承受剪力时，其有效面积可以通过以下公式进行计算：其中，As为螺栓的有效面积，F为作用在螺栓上的剪力，τ为材料的抗剪强度。

4. 螺栓有效面积表的应用螺栓有效面积表是一种将螺栓的尺寸、强度等级和有效面积进行整理和归纳的工具。

它可以帮助工程师和设计人员选择适当的螺栓尺寸和材料，以满足工程项目中的拉力或剪力要求。

在使用螺栓有效面积表时，我们需要先确定所需承受的拉力或剪力，并选择合适的螺栓强度等级。

然后，在表中查找相应等级和尺寸范围内的螺栓，找到对应的有效面积数值。

举例来说，假设我们需要选择一颗能够承受100 kN拉力的8.8级M20螺栓。

我们可以通过查找螺栓有效面积表中8.8级M20范围内的数值，找到对应的有效面积。

m20螺栓抗剪承载力
【一、M20螺栓简介】
M20螺栓是一种常见的螺栓规格，主要用于工程结构中，起着连接和固定的作用。

它主要由螺杆、螺母和垫圈组成，具有良好的抗拉、抗剪性能。

【二、抗剪承载力概念及重要性】
抗剪承载力是指螺栓在受到剪切力作用时，能够承受的最大力量。

在实际应用中，抗剪承载力是评价螺栓连接安全性的重要指标。

如果抗剪承载力不足，可能导致连接件脱落、结构损坏，甚至引发严重事故。

【三、M20螺栓抗剪承载力计算公式及参数】
M20螺栓抗剪承载力的计算公式为：抗剪承载力= 剪切模量× 截面积× 安全系数。

其中，剪切模量是材料抗剪性能的指标，截面积是指螺栓横截面的面积，安全系数是为了保证螺栓在使用过程中不会断裂而设置的系数。

【四、影响抗剪承载力的因素】
1.材料性能：材料的强度、硬度、塑性等因素会影响抗剪承载力。

2.螺栓尺寸：螺栓直径、长度等参数直接影响抗剪承载力。

3.螺栓连接方式：如单螺栓连接、双螺栓连接等，会影响抗剪承载力。

4.安装质量：螺栓的紧固程度、预紧力等会影响抗剪承载力。

【五、提高M20螺栓抗剪承载力的方法】
1.选用高强度、高性能的材料。

2.合理设计螺栓尺寸和连接方式。

3.采用正确的安装方法，确保螺栓紧固度和预紧力达到要求。

4.在工程结构中，根据实际需求选择合适的安全系数。

【六、总结与建议】
M20螺栓的抗剪承载力是评价其连接性能的关键指标。

设计者和施工人员应充分了解螺栓的抗剪承载力计算方法和影响因素，合理选用材料、设计参数和安装方法，以确保工程结构的安全性和稳定性。

轴向载荷8.8级M16螺栓，普通孔，不控制预紧力。

如果紧固钢板连接中间有金属垫（无垫）1.则静载拉力范围为10281.4N~16890.9N（即最少能支持1吨的力）计算方法 1.3（Ko+Kc）P/A《640/3其中Ko=1.2~2，Kc=0.2~0.3，A=144.1mm2（A为最危险截面面积，参考《机械设计计算》—汪琪）求得P2.如果是变载荷，先按照最大应力计算得10998.7N~21497.4N（即最少能支持1吨的力）计算方法 1.3（Ko+Kc）P/A《640/1.5其中Ko=2~4，Kc=0.2~0.3，A=144.1mm2如果很重要的场合，应该演算疲劳强度方法：Kc.P/2A《0.87x250/（n a x3.9）Kc=0.2~0.3 n a=2.5~5得到最小的P为10715.1N即M16螺栓静载拉力范围为10281.4N~16890.9N（即最少能支持1吨的力）变载荷，最大应力范围10998.7N~21497.4N（即最少能支持1吨的力）演算变载荷疲劳强度得最小P=10715.1N（即最少能支持1吨的力）同样的M20螺栓静载拉力范围为18564.4N~30498.7N（即最少能支持1.8吨的力）变载荷，最大应力范围17211.7N~33641.1N（即最少能支持1.7吨的力）演算变载荷疲劳强度得最小P=15418.9（即最少能支持1.5吨的力）同样的M24螺栓静载拉力范围为28923N~47516N（即最少能支持2.9吨的力）变载荷，最大应力范围24753N~48380N（即最少能支持2.4吨的力）演算变载荷疲劳强度得最小P=20511（即最少能支持2吨的力）同样的M30螺栓静载拉力范围为55534.4N~47516N（即最少能支持5.5吨的力）变载荷，最大应力范围39606N~77411.6N（即最少能支持3.9吨的力）演算变载荷疲劳强度得最小P=30158.3（即最少能支持3吨的力）横向载荷参考手册复合载荷。

P108 4.1解：示意图要画焊缝承受的剪力V=F=270kN ；弯矩M=Fe=270´300=81kN.m I x =[0.8´(38-2´0.8)3]/12+[(15-2)´1´19.52]´2=13102cm 4= 腹板A e =0.8´(38-2´0.8)=29.12 cm2截面最大正应力s max =M/W= 81´106´200/13102´104=123.65 N/mm 2£f t w =185N/mm2剪力全部由腹板承担t =V/A w =270´103/2912£=92.72 N/mm2 =f v w =125N/mm 2 腹板边缘处”1”的应力s 1=(M/W)(190/200) =123.65(190/200)=210.19 =117.47 腹板边缘处的折算应力应满足2213 1.1w zs tf s s t =+£22117.47392.72=+´=198..97N/mm 2£1.1f t w =203.5N/mm 2 焊缝连接部位满足要求4.2解：(1) 角钢与节点板的连接焊缝“A ”承受轴力N=420kN 连接为不等边角钢长肢相连题意是两侧焊肢背分配的力N 1=0.65 ´420=273 kN 肢背分配的力N 2=0.35 ´420=147 kN h fmin =1.5(t max )1/2=1.5(10)1/2=4.74mm h fmax =1.2(t min )=1.2(6)=7.2mm 取h f =6mm 肢背需要的焊缝长度l w1=273´103/(2´0.7´6´160)+2´6=203.12+12=215.13mm 肢尖需要的焊缝长度l w2=147´103/(2´0.7´6´160)+2´6=109.38+12=121.38mm 端部绕角焊2h f 时，应加h f （书中未加）取肢背的焊缝长度l w1=220mm ；肢尖的焊缝长度l w2=125mm 。

摩擦型高强度螺栓拉力计算螺栓等级（1：8.8级；2：10.9级）2螺栓直径（16；20；22；24；27；30）20螺栓预拉力：155KN124KN螺栓排（对）数：4排假设对称布置1~2：1502~3：2903~4：150(mm)弯距：100KN*M最大轴拉力设计值：68.3第二排螺栓轴拉力设计值：33.5螺栓满足。

端板厚度计算（根据CECS 102:98 7.2.9条端板钢材的抗拉强度设计值f=315N/mm^2端板的宽度b=250mm加肋板的宽度bs=0mm螺栓中心至腹板的距离e w =70mm螺栓中心至翼缘板表面的距离ef =70mm螺栓的间距a =290mm1.伸臂类端板：19.1mm2.无加劲肋类端板：14.5mm3.两边支承类端板：(1)端板外伸13.1mm√(2)端板平齐15.0mm4.三边支承类端板：13.1mm9.2√1.伸臂类端板： 一个高强螺栓的拉力设计值,Nt =68.3KN 按公式(7.2.9-1)计算的端板厚度t 1=19.1mm 2.无加劲肋类端板：(7.2.9-2)KN 一个高强螺栓的拉力设计值,Nt =68.3KN 按公式(7.2.9-2)计算的端板厚度t 1=14.5mm 3.两边支承类端板：(1)端板外伸(7.2.9-3a ) 一个高强螺栓的拉力设计值,Nt =68.3KN 按公式(7.2.9-3a)计算的端板厚度t 1=13.1mm (2)端板平齐(7.2.9-3b ) 一个高强螺栓的拉力设计值,Nt =68.3KN 按公式(7.2.9-3b)计算的端板厚度t 1=15.0mm 4.三边支承类端板：(7.2.9-4) 一个高强螺栓的拉力设计值,Nt =68.3KN 按公式(7.2.9-4)计算的端板厚度t 1= 端板厚度t =13.1mm结 论：端板厚度t =19.1mm bf N e t t f 6≥fe a N e t w tw )5.0(3+≥fe e e b e N e e t wf f w tw f )](2[6++≥fe e e b e N e e t wf f w tw f )](4[12++≥fe b b e N e e tf s w tw f ]4)2([62++≥33.54928 9.186986。

一、螺栓的分类‎普通螺栓一‎般为4.4级、4.8级、5.6级和8.8级。

高强螺栓一‎般为8.8级和10‎.9级，其中10.9级居多。

二、高强度螺栓‎的概念根据高强度‎螺栓的性能‎等级分为：8.8级和10‎.9级。

其中8.8级仅有大‎六角型高强‎度螺栓，在标示方法‎上，性能等级小‎数点前的数‎字代表材料‎公称抗拉强‎度σb的1‎%，小数点后的‎数字代表材‎料的屈服强‎度σs与公‎称抗拉强度‎之比的10‎倍。

M20螺栓‎8.8性能等级‎公称抗拉强‎度σb=800MP‎a，最小抗拉强‎度σb=830MP‎a。

公称屈服强‎度σs=640 ，最小屈服强‎度σs=660。

（另外一种解‎释：小数点前数‎字表示热处‎理后的抗拉‎强度；小数点后的‎数字表示屈‎强比即屈服‎强度实测值‎与极限抗拉‎强度实测值‎之比。

8.8级的意思‎就是螺栓杆‎的抗拉强度‎不小于80‎0MPa，屈强比为0‎.8；10.9级的意思‎就是螺栓杆‎的抗拉强度‎不小于10‎00MPa‎，屈强比为0‎.9。

）抗拉强度也‎叫强度极限‎指材料在拉‎断前承受最‎大应力值，当钢材屈服‎到一定程度‎后，由于内部晶‎粒重新排列‎，其抵抗变形‎能力又重新‎提高，此时变形虽‎然发展很快‎，但却只能随‎着应力的提‎高而提高，直至应力达‎最大值。

此后，钢材抵抗变‎形的能力明‎显降低，并在最薄弱‎处发生较大‎的塑性变形‎，此处试件截‎面迅速缩小‎，出现颈缩现‎象，直至断裂破‎坏。

三、计算方法钢材受拉断‎裂前的最大‎应力值称为‎强度极限或‎抗拉强度。

F=σs*A，其中F为拉‎力（许用载荷），σs为材料‎抗拉强度，A为有效面‎积，有效面积为‎螺栓有效长‎度上直径最‎小处的横截‎面积。

M20的有‎效直径为Φ‎17，M20的有‎效横截面积‎为227m‎m^2 。

8.8级M20‎最小抗拉强‎度σb=830MP‎aF=830*227=18841‎0N=188.41KN所以M20‎螺栓8.8性能等级‎最小抗拉力‎为188.41KN。
