聚酯纤维的改性_图文

综述与专论合成纤维工业,2023,46(4):52CHINA㊀SYNTHETIC㊀FIBER㊀INDUSTRY㊀㊀收稿日期:2023-03-22;修改稿收到日期:2023-07-12㊂作者简介:宇平(1989 ),男,讲师,博士,主要研究方向为高性能树脂及纤维增强复合材料㊂E-mail:yup @㊂基金项目:江苏省先进材料功能调控技术重点实验室开放基金(jsklfctam202109)㊂㊀∗通信联系人㊂E-mail:hzm@㊂聚酯纤维的改性技术及其在海洋领域的应用宇㊀平1,孙钦超2,王㊀彦3,胡祖明3∗(1.江苏海洋大学环境与化学工程学院,江苏连云港222005;2.山东华纶新材料有限公司,山东临沂276600;3.东华大学纤维材料改性国家重点实验室,上海201620)摘㊀要:介绍了聚酯纤维的抗菌㊁阻燃㊁导电㊁超疏水㊁黏附力改性技术进展,指出添加无机抗菌剂共混熔融改性,添加磷系等无卤阻燃剂共混熔融改性,采用碳纳米管㊁石墨烯等导电材料填充改性,采用硅氧烷㊁含氟化合物等低表面能物质修饰改性,采用等离子体㊁紫外光表面改性等是当前赋予聚酯纤维抗菌㊁阻燃㊁导电㊁超疏水㊁黏附力的主要手段㊂阐述了聚酯纤维在深海缆绳㊁海洋混凝土㊁油污收集网㊁大型远洋渔具等海洋工程领域的应用及发展前景,指出研发高性价比㊁高可靠性及差别化的高性能聚酯纤维具有重要意义,市场前景巨大㊂关键词:聚酯纤维㊀表面改性㊀海洋领域㊀应用㊀发展前景中图分类号:TQ342㊀㊀文献标识码:A㊀㊀文章编号:1001-0041(2023)04-0052-05㊀㊀聚酯通常是以二元酸和二元醇缩聚得到,其中聚对苯二甲酸乙二醇酯(PET)是一种通用的热塑性聚酯材料,其重复单元含有柔性链段和刚性苯环,可广泛应用于纺织纤维领域㊂由于聚酯纤维具有强度高㊁模量高㊁耐化学试剂性好,以及较高的性价比,自1947年英国帝国化学工业集团实现聚酯纤维的工业化试验和1951年杜邦公司将其命名涤纶以来,其在世界范围内获得了极大的发展,已占世界纺织品市场的40%[1-2]㊂2020年,国内聚酯纤维产量49227kt,约占化学纤维总产量的82%,在化学纤维中占有举足轻重的地位㊂然而,与天然纤维和部分化学纤维相比,聚酯纤维存在具有亲水性㊁染色效果差及阻燃性能不佳等缺陷,这在一定程度上制约了其发展,亟待进一步扩大其应用领域㊂作者综述了聚酯纤维的改性技术及其在海洋工程领域的应用情况,旨在为高性能聚酯纤维的研发和生产提供借鉴㊂1㊀聚酯纤维的物理化学改性和功能化1.1㊀抗菌改性织物由于本身具有微孔结构,被认为是最适合真菌和细菌等微生物滋生和繁殖的温床,因此,聚酯纤维及其织物的抗菌改性逐渐受到重视㊂为提高聚酯材料的抗菌效果,许多科研工作者开展了大量研究㊂WANG S H 等[3]将PET 与抗菌材料混合,使用双螺杆挤出抗菌母料,再将抗菌母料和纯PET 树脂通过高速熔纺设备制得抗菌率达90%且具有良好力学性能的复合抗菌PET 纤维㊂DAI S H 等[4]通过 种子 和 后期生长 两步化学溶液法在PET 纤维表面合成氧化锌纳米结构(ZnO@PET),该纤维对大肠杆菌的抗菌率为99%,洗涤20次后,虽部分纳米ZnO 脱落,但抗菌率仍保持在62%㊂LIN Y X 等[5]将光敏剂四羧基酞菁锌接枝到聚酯纤维上,然后在其纤维表面涂覆壳聚糖开发了一种双接枝抗菌纤维材料,可杀灭高达99.99%的革兰氏阳性菌和阴性菌,同时表现出比未经处理的PET 纤维更好的细菌捕获效率(95.68%),为开发能够高效杀灭空气中病原体并具有良好生物安全性的空气过滤材料提供了新思路㊂ZHOU J L 等[6]将质量分数为0.2%的纳米片材氧化铜@磷酸锆整合到原位聚合的PET纤维中,该纤维表现出高效的抗菌性能(抗菌率大于92%)㊂K.OPWIS 等[7]利用超临界二氧化碳将有机金属化合物引入PET 纤维,赋予了改性PET 纤维纺织品电学㊁抗菌及催化性能㊂田梅香[8]利用二碳酸二叔丁酯作为丝氨醇分子中氨基的保护基合成第三单体并参与PET 共聚,对大肠杆菌和金黄色葡萄球菌的抑菌率分别可达93%和95%㊂中国石油辽阳石化公司成功实现纤维级抗菌聚酯试生产,生产出合格产品超过1kt[9]㊂袁凯等[10]制备了一种载银海藻酸盐/ PET复合纤维,其亲水性㊁抗静电性能及抗菌性能较PET纤维具有明显的提升㊂目前,无机抗菌剂以添加灵活㊁效果显著等优势成为新型抗菌聚酯纤维的研究热点㊂1.2㊀阻燃改性PET纤维织物属于易燃材料,如果发生火灾,会剧烈燃烧,熔体滴落会对皮肤造成很大伤害,因此,开发阻燃性能优异且能自熄的聚酯织物具有重要意义㊂J.FABIA等[11]基于商用的有机蒙脱石,提出了降低聚酯纤维可燃性的替代方法,改性聚酯纤维极限氧指数(LOI)值为24.0%,同时氧化降解产物毒性没有明显增加㊂ZHU S F等[12]利用辐照剂量为200kGy㊁剂量率为12kGy/s的电子束对聚酯纤维进行辐照处理,发现辐照后的纤维断裂伸长率增加,断裂强度降低,这主要是因为辐照过程交联度会降低,同时不可避免地造成了纤维的损伤;另外,燃烧时,由于交联密度不够高,该体系不能有效地防止燃烧熔体的滴漏㊂XUE B X等[13]以碳微球为碳源,磷酸三聚氰胺为酸源和气源制备PET复合纤维,纤维LOI值和垂直燃烧等级分别为27.4%和B-1级,纤维的阻燃性能提高㊂何秀泽[14]通过添加含磷的阻燃剂进行改性,阻燃共聚酯纤维的LOI值约为29%,垂直燃烧UL-94级别为V-2级㊂许卓等[15]将新型环保阻燃剂2-羧乙基苯基次磷酸与乙二醇进行预酯化制得酯化液,再与精对苯二甲酸的酯化液混合,经聚合反应后得到阻燃聚酯,其LOI值为32%,达到FV-0级㊂总之,基于共混技术的阻燃物理改性相对化学改性,具有成本低㊁制备简单㊁易于市场推广等显著优势,同时由于卤系阻燃剂的环境影响,磷系等无卤阻燃剂改性聚酯纤维逐渐受到关注㊂1.3㊀导电改性静电会对聚酯纤维的生产过程造成影响,同时使得衣服纠缠人体,产生不舒服感,更为严重的是静电会引发火灾等危险[16]㊂导电纤维具有导电㊁导热㊁抗电磁屏蔽等特点,作为一种重要的功能纤维,近年来广泛受到研究者的关注㊂马良玉[17]研究了碳纳米/石墨烯复合导电液与聚酯纤维相互作用,改性纤维电阻稳定在100Ω/cm以下㊂W.K.CHOI等[18]对超细PET纤维表面进行化学镀镍使得纤维导电性能增强㊂S.MAZINANI等[19]采用多壁碳纳米管对PET熔纺纤维进行改性,获得高导电性能(电导率为0.01S/cm),最大断裂拉伸应变值是纯PET纤维的3倍㊂目前主要采用填充法制备聚酯导电纤维,赋予材料抗静电和导电等功能㊂1.4㊀超疏水改性像荷叶一样的超疏水材料具有自清洁㊁油水分离㊁防污㊁防腐蚀㊁减阻等功能,为满足复杂环境的需求,具有优异耐久性和自修复性能的超疏水织物越来越受到人们的关注㊂周存等[20]为制备兼具疏水和导电功能织物,先对PET织物进行导电整理,再采用溶剂诱导结晶的方法在导电织物的表面构造微观粗糙结构,然后用甲基三氯硅烷修饰,制备出水接触角不低于158.6ʎ的导电织物㊂ZHOU F等[21]利用十二烷基三甲氧基硅烷改性二氧化钛作为涂层材料,使得PET织物的水接触角达到158.6ʎʃ0.6ʎ,经过50次洗涤循环后仍能保持在150ʎ以上㊂H.J.KIM等[22]基于聚二甲基硅氧烷涂层改性PET织物的吸水和吸油行为,织物表层水接触角高达155ʎʃ4.9ʎ,对水分的吸收率由25.1%降至0.1%,具有比聚丙烯织物更为优异的吸油性能,是一种潜在的石油吸附剂,可用于清理石油泄漏㊂周旋[23]利用有机硅氧烷甲基三甲氧基硅烷㊁正辛基三乙氧基硅烷和三甲基氯硅烷㊁含氟改性剂1H,1H,2H,2H-全氟癸基三乙氧基硅烷及含氟树脂聚偏氟乙烯在PET织物表面构造超双疏表面,其在紫外光持续照射35h的情况下仍保持着超疏水和疏油性能(油接触角大于140ʎ)㊂朱宝顺[24]采用聚二甲基硅氧烷母粒和季戊四纯硬脂酸酯改性PET纤维,使得体系的水接触角由68.6ʎ提高到110.3ʎ,提升了织物的拒水性能㊂聚酯纤维的超疏水改性手段包括纳米颗粒沉积,以及硅氧烷㊁含氟化合物等低表面能物质修饰改性等,在实验室中已相对比较成熟,相关文献研究也较多㊂1.5㊀黏附力改性聚酯纤维材料的黏附力会影响其与其他材料的复合效果㊂J.TREJBAL等[25]探究离子体处理对水泥复合材料中PET纤维的表面性能影响,通过显微镜观察和润湿角测量,证明等离子体处理能有效改变PET纤维表面,离子轰击使纤维表面粗糙化,同时激活纤维表面极性基团,使纤维与胶35第4期㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀宇㊀平等.聚酯纤维的改性技术及其在海洋领域的应用凝基质的附着力更好㊂LIU X D等[26]提出一种通过在甲苯溶液中用异氰酸酯处理,高效提高PET织物黏合力方法,与未改性PET织物相比,其最大剥离强度达到2.27kN/m,提高了3倍㊂M.RAZAVIZADEH等[27]采用紫外线照射将PET 羧基化,增强了其与丁腈橡胶的附着力㊂聚酯纤维功能化改性方法包括熔融共混改性㊁接枝改性㊁复合纺丝改性㊁化学溶液改性㊁原位聚合改性㊁后处理改性等㊂其中,熔融共混改性对原料的粒度要求不严格,但在制备过程中要考虑共混料的分散效果㊁相容情况及热稳定性;复合纺丝改性改性剂用量少,对聚酯纤维力学性能影响小,但存在喷丝板加工难度大㊁生产成本高的缺点;采用接枝改性制备出来的改性聚酯性能比较稳定㊁成分通常不易析出㊁耐久性好,但制备过程复杂㊁反应条件严格,不利于工业化生产;后处理改性操作简单㊁易实施,但往往会出现纤维耐久性㊁耐水洗牢度较差及环境污染等问题[28]㊂2㊀聚酯纤维在海洋领域中的应用当前,我国正在加快建设海洋强国并且海洋工程正在向深海和远海发展㊂面对海上复杂的极端环境及海洋工程向深水区域发展的未知风险,开发具备耐海水侵蚀㊁耐老化㊁高强度及抗蠕变等特性的高性能纤维对推进海洋生态保护㊁海洋经济发展和海防建设,培育壮大海洋战略性新兴产业,建设现代海洋产业体系,具有十分重大的意义和作用㊂目前,聚酯纤维已在深海缆绳㊁海洋混凝土㊁油污收集网㊁大型远洋渔具等海洋工程领域取得一定进展,极大地提高了材料的安全服役寿命,并拓展了聚酯纤维在深海远海等高端领域的应用㊂2.1㊀深海缆绳传统的钢缆绳难以在水下保持紧绷状态,同时由于其密度大,安装过程比较复杂性,且减弱了船舶的有效载荷能力㊂早在20世纪60年代,纤维绳就被建议作为主要的系泊绳索,以避免链条和钢丝绳的缺点[29]㊂纤维绳密度小㊁质量轻,且力学性能㊁耐磨性及拒海水性好,不仅可以提高船舶的载荷能力,而且拥有钢缆绳优良的力学性能㊂聚酯纤维具有高强㊁耐磨㊁耐疲劳等特点,且耐海水腐蚀性较好,可以提高系泊系统的耐磨性和耐久性,已成为深远海系泊系统首选材料[30]㊂国外深海系泊聚酯纤维缆绳生产商主要在欧美国家,代表性的缆绳制造商有Bexco公司㊁Lankhorst Ropes公司㊁Bridon公司等㊂2001年,巴西国家石油公司将聚酯纤维绳索成功应用于钻井平台㊁浮式生产及储存和卸载系统[31]㊂国内海洋工程用聚酯纤维缆绳生产㊁应用起步较晚㊂2020年,在南海陵水17-2气田上,聚酯纤维缆绳首次被应用于深海油气田作业平台的系泊系统㊂目前该聚酯纤维缆绳已应用于国际多个深海系泊平台项目,为国产聚酯缆绳的自主研发生产提供坚强保障[32]㊂2021年,我国自主勘探开发的首个1500m超深水大气田 深海一号 在海南岛东南陵水海域正式投产,标志我国海洋工程中油气田开采进入 超深水 时代,不断增加的水深和风㊁浪㊁流的影响,对工作平台的系泊系统提出了更高的要求,亟待开发性能更优的聚酯纤维缆绳以满足新的㊁更高的应用需求㊂浙江金汇特材料有限公司采用特殊结构喷丝板纺得的海洋缆绳用高强低伸涤纶工业丝涂覆拒海水型功能油剂后,耐磨次数对数值最高达4.21且上油均匀性好,油剂添加量明显减少[33]㊂该纺丝工艺可有效降低海洋缆绳用高耐磨高强低伸涤纶工业丝的生产成本,提高产品附加值㊂山东华纶新材料有限公司通过共混反应先得到侧基含蒽官能团的增黏聚酯,再与双马来酰亚胺进行熔融共混纺丝,可在不影响熔体可纺性以及废旧聚酯纤维回收利用的前提下提高纤维的强度及抗蠕变性,在海洋用绳索及其他工业领域具有广阔的应用前景[34]㊂2.2㊀海洋混凝土海洋环境下的强腐蚀性和海洋微生物的破坏对混凝土的耐久性和耐腐蚀性提出了更高的要求,普通水泥混凝土由于易膨胀开裂㊁脆性大㊁表面起层剥落等缺陷,很难适应海水中的氯离子渗透腐蚀和海洋微生物的破坏㊂聚酯纤维具有抗拉强度和弹性模量高㊁耐碱性好等优势,在混凝土中掺杂聚酯纤维可大大改善抗裂性和抗渗性,提升强度和韧性[35]㊂2.3㊀油污收集网溢油已成为海水的重要污染来源,严重危害人类生存健康,清除泄漏到海洋㊁河流和陆地的石油一直备受关注㊂为了有效地分离油与水,研究者对各种吸收剂结构进行了大量研究,研究表明,聚酯纤维织物是一种潜在的用于去除泄漏石油的吸收剂,具有很好的成本效益,且吸油性能优异㊂王洪杰等[36]以正硅酸乙酯为硅源,以氟硅烷为疏45㊀合㊀成㊀纤㊀维㊀工㊀业㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀2023年第46卷水改性剂,采用一步法制备了负载硅纳米粒子的超疏水聚酯纤维织物,水接触角可达156.2ʎ,对水和柴油混合物的分离效率达到98.32%㊂2.4㊀大型远洋渔具聚酯纤维由于具有性价比高㊁耐腐蚀性好及强度高等优势已取代天然纤维,应用于捕捞和渔业工程方面㊂20世纪90年代,日本东丽公司推出一种聚芳酯(Vectran)纤维,具有耐磨性㊁耐切割性㊁耐冲击性及耐酸碱性好等优势,已用于钓鱼线㊁绳索等的生产[37]㊂2017年11月,江苏恒力化纤股份有限公司联合多家科研院所攻克了聚酯纤维材料抗蠕变和抗水解的关键技术难题,具有抗海水腐蚀㊁拒紫外线照射等特殊功能,大大提升了聚酯纤维在海洋环境下的应用韧性㊂2022年9月,江苏德力化纤有限公司的 高均匀性超柔软聚酯纤维 ㊁ 微细聚酯纤维 ㊁ 亲水速干涤纶 ㊁ 亲水阻燃功能性聚酯纤维 及 亲水抗菌功能性聚酯纤维 五款产品通过省级新产品鉴定,有望助推聚酯纤维在海洋领域的拓展应用[38]㊂3㊀展望近10年来,虽然我国聚酯纤维改性技术取得了很大进展,不少改性品种已投入工业化生产,但与国外先进技术相比,仍存在较大差距,尤其是在海洋工程领域,如水下防护网㊁隔离网㊁过滤网及防污网用高强高模聚酯纤维,高性能经编格栅及土工布用聚酯纤维,抗芯吸轻量化耐磨聚酯纤维,悬浮式海洋油污拦截网和处理收集网用聚酯纤维,以及基于海洋风电和海上制氢的海洋清洁能源装备用聚酯纤维等,开发应用还有很大提升空间㊂同时,我国海洋工程用聚酯纤维在设备㊁自动化控制,以及专业测试手段方面还相对比较薄弱,亟待加强㊂绿色化㊁清洁化㊁差别化㊁功能化是实现聚酯纤维可持续发展的必由之路㊂未来,在实现聚酯纤维绿色㊁清洁生产的基础上,应进一步加强以PET为基材的差别化新型聚酯及其纤维的研发,进一步拓宽聚酯纤维在海洋工程领域的应用,同时赋予聚酯纤维功能化,提高产品综合性能和附加值㊂参㊀考㊀文㊀献[1]㊀CHU J W,HU X Y,KONG L H,et al.Dynamic flow andpollution of antimony from polyethylene terephthalate(PET)fi-bers in China[J].Science of The Total Environment,2021, 71:144643.[2]㊀金联创网络科技有限公司.2020年聚酯新产能持续增长增速放缓[EB/OL].(2020-12-25)[2023-07-10].http:///a/440405934_120066020.[3]㊀WANG S H,HOU W S,WEI L Q,et al.Structure and prop-erties of composite antibacterial PET fibers[J].Journal of Ap-plied Polymer Science,2009,112(4):1927-1932. [4]㊀DAI S H,ZHANG J P,WENG L,et al.Synthesis and proper-ties of ZnO on nonwoven PET fiber[J].Chemical Physics, 2021,551:111335.[5]㊀LIN Y X,CHEN J Y,MAI Y H,et al.Double-grafted PET fi-ber material to remove airborne bacteria with high efficiency [J].ACS Applied Materials Interfaces,2022,14(41): 47003-47013.[6]㊀ZHOU J L,FEI X,LI C,et al.Integrating nano-Cu2O@ZrPinto in situ polymerized polyethylene terephthalate(PET)fi-bers with enhanced mechanical properties and antibacterial ac-tivities[J].Polymers,2019,11(1):113.[7]㊀OPWIS K,PLOHL D,SCHNEIDER J,et al.Metallization ofPET fibers in supercritical carbon dioxide and potential applica-tions in the textile sector[J].The Journal of Supercritical Flu-ids,2022,191:105722.[8]㊀田梅香.PET-co-PST共聚酯的合成表征及抗菌性能研究[D].上海:东华大学,2018.[9]㊀钱伯章.辽阳石化公司试产纤维级抗菌聚酯[J].合成纤维工业,2020,43(5):47.[10]袁凯,胡祖明,于俊荣,等.载银海藻酸盐/PET纤维的制备及性能研究[J].合成纤维工业,2017,40(1):37-41.[11]FABIA J,GAWLOWSKI A,ROM M,et al.PET fibers modi-fied with cloisite nanoclay[J].Polymers,2020,12(4):774.[12]ZHU S F,SHI M W,TIAN M W,et al.Effects of irradiationon polyethyleneterephthalate(PET)fibers impregnated with sensitizer[J].The Journal of The Textile Institute,2018,109(3):294-299.[13]XUE B X,QIN R H,SHAO M Q,et al.Improving the flameretardancy of PET fiber by constructing the carbon micro-spheres based melamine polyphosphate powder[J].The Jour-nal of The Textile Institute,2020,111(4):597-603.[14]何泽秀.含磷阻燃共聚酯耐水解改性及纤维应用研究[D].上海:东华大学,2022.[15]许卓,支海萍,张顺花.阻燃改性聚酯的合成及性能分析[J].浙江理工大学学报(自然科学版),2022,47(3): 323-328.[16]李珊珊,乔辉,胡蝶,等.聚酯纤维抗静电改性的研究进展[J].现代化工,2017,37(9):17-20.[17]马良玉.碳纳米导电液与聚酯纤维相互作用研究[D].开封:河南大学,2018.[18]CHOI W K,KIM B K,PARK S J.Fiber surface and electricalconductivity of electroless Ni-plated PET ultra-fine fibers[J].Carbon Letters,2013,14(4):243-246.[19]MAZINANI S,AJJI A,DUBOIS C.Structure and properties ofmelt-spun PET/MWCNT nanocomposite fibers[J].Polymer Engineering and Science,2010,50(10):1956-1968.55第4期㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀宇㊀平等.聚酯纤维的改性技术及其在海洋领域的应用[20]周存,何雅僖.超疏水导电聚酯织物的制备及其性能[J].纺织学报,2018,39(8):88-94.[21]ZHOU F,ZHANG Y F,ZHANG D S,et al.Fabrication of ro-bust and self-healing superhydrophobic PET fabrics based on profiled fiber structure[J].Colloids and Surfaces A,2021, 609(1):125686.[22]KIM H J,HAN S W,KIM J H,et al.Oil absorption capacityof bare and PDMS-coated PET non-woven fabric;dependency of fiber strand thickness and oil viscosity[J].Current Applied Physics,2018,18(4):369-376.[23]周旋.聚酯纤维的超疏水改性研究[D].南京:东南大学,2019.[24]朱宝顺.基于共混方法制备拒水PET聚酯纤维及其性能研究[D].上海:东华大学,2019.[25]TREJBAL J,KOPECK L,TESÁREK P,et al.Impact of sur-face plasma treatment on the performance of PET fiber rein-forcement in cementitious composites[J].Cement and Con-crete Research,2016,89:276-287.[26]LIU X D,SHENG D K,GAO X M,et al.UV-assisted surfacemodification of PET fiber for adhesion improvement[J].Ap-plied Surface Science,2013,264:61-69.[27]RAZAVIZADEH M,JAMSHIDI M.Adhesion of nitrile rubberto UV-assisted surface chemical modified PET fabric,part II: Interfacial characterization of MDI grafted PET[J].Applied Surface Science,2016,379:114-123.[28]章瑞,李院院,周潘飞,等.氧化锌抗菌聚酯的制备及其性能[J].现代纺织技术,2023,31(3):113-120. [29]连宇顺,刘海笑.海洋系泊工程中合成纤维系缆研究述评[J].海洋工程,2019,37(1):142-154.[30]UMANA E C,TAMUNODUKODIPI D T,INEGIYEMIEMAparative analysis of fibre rope(polyester)and steel (wire)rope for a Floating Production Storage and Offloading (FPSO)terminal[J].Ocean Engineering,2022,243: 110081.[31]PETRUSKA D,GEYER J,MACON R,et al.Polyester moor-ing for the Mad Dog spar-design issues and other considera-tions[J].Ocean Engineering,2005,32(7):767-782. [32]王宇骅,李航宇,董海磊,等.海洋工程中国产深海聚酯缆绳述评[J].合成纤维,2022,51(10):36-40. [33]马建平,严剑波,林启松,等.海洋缆绳用高耐磨高强低伸涤纶工业丝的开发[J].产业用纺织品,2019,37(3):10-16. [34]胡祖明,孙钦超,王彦,等.一种海洋用抗蠕变高强聚酯纤维及其制备方法与应用:202210862789.6[P].2022-11-08.[35]朱丹.海洋环境下改性聚酯纤维混凝土耐久性研究[J].建材与装饰,2019,13:42-43.[36]王洪杰,赵娜,潘显苗,等.超疏水聚酯织物的制备及其油水分离性能研究[J].高分子通报,2022(6):46-53. [37]石建高,王鲁民,陈晓蕾,等.渔用合成纤维新材料研究进展[J].现代渔业信息,2008,23(5):7-10. [38]钱伯章.恒力石化超细纤维再填国内技术空白[J].合成纤维,2022,51(10):32.Modification technology and application of polyester fibers in marine fieldYU Ping1,SUN Qinchao2,WANG Yan3,HU Zuming3(1.School of Environmental and Chemical Engineering,Jiangsu Ocean University,Lianyungang222005;2.ShandongHualun Advanced Materials Co.,Ltd.,Linyi276600;3.State Key Laboratory for Modification ofChemical Fibers and Polymer Materials,Donghua University,Shanghai201620) Abstract:The technological progress of polyester fiber modification in antibacterial,flame retardant,conductive,superhydro-phobic properties and adhesive force was introduced.The techniques to endow polyester fibers with antibacterial properties,flame retardance,conductivity,superhydrophobicity and adhesive force mainly involve blend melting modification by adding inorganic antibacterial agents or halogen-free phosphorus flame retardants,filling modification using carbon nanotubes,graphene and other charged materials,modification using siloxane,fluorine compounds and other low-surface energy materials,plasma and ultraviolet light surface modification and so on.The application and development prospects of polyester fibers in marine engineering fields, such as deep-sea cables,marine concrete,oil spill collection nets and large ocean fishing gear,were described.It was pointed out that the development of high-performance polyester fibers with high cost-effectiveness,high reliability and differentiation be of great significance and the market prospects be enormous.Key words:polyester fiber;surface modification;marine field;application;development prospect65㊀合㊀成㊀纤㊀维㊀工㊀业㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀2023年第46卷。

江苏理工学院研究生课程论文（20 -20 学年第学期）题目:研究生：提交日期：年月曰研究生签名:浅谈服装材料中涤纶的性能及改进任慧中摘要：合成纤维是我国服装材料中应用最多的材料之一，而聚酯纤维(涤纶)又是化纤用量最大的一种。

本文分析了涤纶的物理及化学性能，并对吸湿性、耐燃烧性、抗静电性在物理和化学特性方面进行进一步改善, 使涤纶更加舒适, 应用更加广泛。

最后，本文对合成纤维在国内外的发展进行了展望。

关键词：聚酯纤维；吸湿性；耐燃烧性；抗静电性；改性Analysis The Property Of Dacron And Improvement In TheClothing MaterialsREN HuiZhongAbstract: Synthetic fiber is one of the most widely was used materials. However, the polyester (PET) is the largest about fiber. The property of physics and chemistry and was made a further improvement about hygroscopic 、flammabilityand antistatic in this paper, which was became more comfortable and wider in application. Finally, the development of synthetic fiber was expected in domestic and foreign. Keywords: polyester fiber; hygroscopicity; flammability; anti-static electricity; improvement1 前言当前，中国服装、纺织品出口的质量、数量和效益在逐年攀升。

聚酯纤维及织物的阻燃与抗熔滴改性聚酯纤维由于良好的机械性能、化学稳定性、可纺性和低成本,在服用和装饰用等领域应用广泛。

但聚酯纤维本身易燃,燃烧容易产生熔滴的特点,限制了在装饰用纺织品领域的应用,尤其是作为高层建筑和密闭环境中使用的装饰用纺织品。

主链型磷系阻燃剂是目前阻燃聚酯纤维应用最为广泛的阻燃剂,通过磷系阻燃剂的氧化燃烧,加速聚酯熔滴的产生,带走燃烧热量实现聚酯的阻燃改性,但无法避免熔滴和有毒烟气的产生,在密闭环境中使用对人体安全性的危害大。

因此,本文从聚酯的阻燃和抗熔滴改性出发,基于聚酯燃烧机制和抗熔滴改性机理,通过选用高成炭的侧链型含磷阻燃剂,并配合无机溶胶的可交联特性,采用原位聚合的方法实现聚酯的阻燃和抗熔滴改性。

针对聚酯表面活性低的问题,结合表面涂覆整理方法具有抗熔滴改性的优势,采用具有柔性链段的聚硅氧烷溶胶和富含磷的植酸阻燃剂为涂覆整理液,以浸渍涂覆整理的工艺,在聚酯织物表面形成柔性聚硅氧烷/植酸/柔性聚硅氧烷的三层功能涂覆结构,实现聚酯织物阻燃和抗熔滴改性。

具体研究内容如下:首先在侧链型含磷阻燃剂[（6-氧代-6H-二苯并[c,e][1,2]氧磷杂己环-6-基）甲基]丁二酸（DDP）高效成炭的阻燃特性基础上,对DDP进行端羟基化改性,进一步提高阻燃剂的耐热稳定性。

傅里叶红外变化光谱（FTIR）和核磁共振光谱（NMR）结果表明,DDP与乙二醇（EG）发生酯化反应生成[（6-氧代-6H-二苯并[c,e][1,2]氧磷杂己环-6-基）甲基]丁二酸二羟基乙酯（DDP-EG）。

热失重分析（TGA）和动态热稳定性分析表明DDP的起始分解温度为269℃,分解温度低于聚酯聚合温度,热稳定性差,难以直接用于聚酯聚合反应。

DDP-EG的起始分解温度为290℃,且在氮气气氛中,经300℃保温处理150 min质量残留为85.3%,热稳定性好,满足聚酯聚合温度要求;但DDP-EG在空气中热稳定性较差,经300℃保温处理150 min质量残留为62.1%。

专刊约稿我国聚酯纤维改性的技术进展武荣瑞(北京服装学院,北京　100029) 摘要:综述了我国近十年来聚酯纤维改性技术的进展,主要是(1)染色改性:分散染料常压可染(E DDP),阳离子染料可染(C DP)(2)收缩改性(3)吸湿排汗改性(4)功能改性:导电,抗静电,阻燃,抗紫外,远红外,抗菌,负离子,磁性,抗凝血,芳香和消臭。

关键词:聚酯纤维;改性;技术进展近二十年来,我国的化学纤维工业取得了快速的发展,根据官方网站的数据,1985年我国化纤产量为104吨,2007年为2457万吨,其中以聚酯纤维的产量最大,占化纤总产量的四分之三,为1900万吨。

随着聚酯纤维的发展,其改性品种也逐年增加,特别在改性技术上有了很大的提高,在开展大量研究工作的同时,不少研究成果已转化成生产力,投入到工业化生产中。

本文主要阐述聚对苯二甲酸乙二醇酯三大类改性纤维的技术进展:A类,改变聚酯大分子的化学结构,从而改变其物理性能,达到纤维改性的目的,它包括(1)染色改性和(2)收缩改性。

B类,改变聚酯纤维的物理结构,主要是(3)吸湿排汗改性。

C类,在聚酯大分子中引入具有某种功能的基团,或添加功能添加剂,即(4)功能改性。

染色改性中的阳离子染料可染聚酯,尽管要引入具有亲阳离子染料功能基团的单体组分,但要能常压染色必须按A类改变,故仍为A类。

1　染色改性111　分散染料常压可染聚酯纤维只能用分散染料高温高压染色,不仅消耗能量,生产安全性差,而且影响聚酯纤维的手感,和其它纤维的混纺织物也不能在常温下同浴染色,因此聚酯纤维的常温常压染色就成为必需解决的问题。

尽管常压染色聚酯改性纤维在国外六、七十年代已工业化,但在我国只是通过国家八五科技攻关,才使研究成果推向工业化。

北京服装学院[1,2]和原浙江丝绸工学院[3]分别研制成功分散染料常压可染聚对苯二甲酸乙二醇酯共聚酯E DDP21和E DDP22,均已进行了工业生产。

北京服装学院不仅获得E DDP21的发明专利,而且在E DDP21纤维的染色[4a]、E DDP21与羊毛混纺织物的染色[5]以及E DDP21的其它性能上[6]开展了研究。

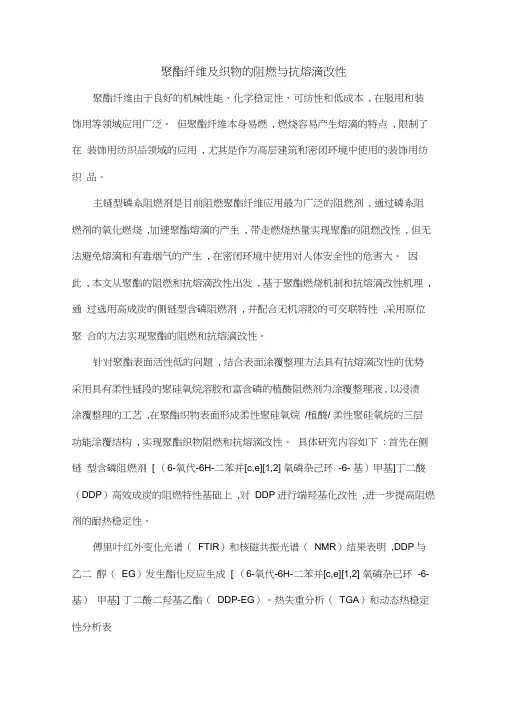

聚酯纤维及织物的阻燃与抗熔滴改性聚酯纤维由于良好的机械性能、化学稳定性、可纺性和低成本, 在服用和装饰用等领域应用广泛。

但聚酯纤维本身易燃, 燃烧容易产生熔滴的特点, 限制了在装饰用纺织品领域的应用, 尤其是作为高层建筑和密闭环境中使用的装饰用纺织品。

主链型磷系阻燃剂是目前阻燃聚酯纤维应用最为广泛的阻燃剂, 通过磷系阻燃剂的氧化燃烧,加速聚酯熔滴的产生, 带走燃烧热量实现聚酯的阻燃改性, 但无法避免熔滴和有毒烟气的产生, 在密闭环境中使用对人体安全性的危害大。

因此, 本文从聚酯的阻燃和抗熔滴改性出发, 基于聚酯燃烧机制和抗熔滴改性机理,通过选用高成炭的侧链型含磷阻燃剂, 并配合无机溶胶的可交联特性,采用原位聚合的方法实现聚酯的阻燃和抗熔滴改性。

针对聚酯表面活性低的问题, 结合表面涂覆整理方法具有抗熔滴改性的优势采用具有柔性链段的聚硅氧烷溶胶和富含磷的植酸阻燃剂为涂覆整理液, 以浸渍涂覆整理的工艺,在聚酯织物表面形成柔性聚硅氧烷/植酸/ 柔性聚硅氧烷的三层功能涂覆结构, 实现聚酯织物阻燃和抗熔滴改性。

具体研究内容如下: 首先在侧链型含磷阻燃剂[ （6-氧代-6H-二苯并[c,e][1,2] 氧磷杂己环-6- 基）甲基]丁二酸（DDP）高效成炭的阻燃特性基础上,对DDP进行端羟基化改性,进一步提高阻燃剂的耐热稳定性。

傅里叶红外变化光谱（FTIR）和核磁共振光谱（NMR）结果表明,DDP与乙二醇（EG）发生酯化反应生成[ （6-氧代-6H-二苯并[c,e][1,2] 氧磷杂己环-6- 基）甲基] 丁二酸二羟基乙酯（DDP-EG）。

热失重分析（TGA）和动态热稳定性分析表明DDP的起始分解温度为269℃,分解温度低于聚酯聚合温度,热稳定性差,难以直接用于聚酯聚合反应DDP-EG的起始分解温度为290℃, 且在氮气气氛中,经300℃保温处理150 min质量残留为85.3%,热稳定性好,满足聚酯聚合温度要求;但DDP-EG在空气中热稳定性较差, 经300℃保温处理150 min 质量残留为62.1%。
