绪论天津丰田”VIOS威驰”轿车是丰田公司在中国国内生产的第一款轿车。
主要采用1.3L,1.5L两种电控燃油喷射式发动机。
为了我校汽车教学需要,加强实验室建设。
我们设计制造了天津丰田威驰5A-FE，8A-FE两台发动机示教台，用于汽车电控喷射式发动机故障诊断教学。
本课题是关于电喷发动机诊断方法的研究，根据威驰轿车电控燃油喷射式发动机系统结构原理，在不改变原理基本电路的前提下，将发动机单元及电气中的起动系、点火系、充电系分离出来；并在原有线路上并联出系统电路，达到在不改变原件状态的情况下，通过开关控制电路，用于故障设置及诊断。
通过大量的试验表明：本课题所述的故障诊断方法是严格遵循故障诊断程序的、有效的。
可用于试验教学。
实训一到实训五由邓永旺编写, 实训七到十四由缪光毅编写, 实训六,十五,十六由尹灿江编写。
在编写中周国顺老师给予了我们大力的支持。
实训注意事项：发动机机有关注意事项：在对发动机拆卸之前，应该先断开蓄电池，在车上拆卸发动机时；应该在断开蓄电池之前做好相关信息的纪录工作。
（如收音机，座椅的位置，对于在拆安全气囊时；还应该在断开蓄电池90秒后进行操作。
）对于一些配合工作面(如气缸壁、活塞、活塞环、轴颈和轴承、挺杆等)装合前要涂少量润滑油。
对于有位置有方向和平衡要求的机件，必须注意装配记号和平衡记号,确保安装关系正确和动平衡要求.如正时链条、链轮、活塞、飞轮等。
螺栓.螺母必须按规定力矩分次按序拧紧、螺栓、螺母、垫片等应齐全、以满足其完整性和完好性。
（使用SST对螺栓进行紧固）解码器的使用注意事项解码器在使用中应注意：解码器在接到测试插座前，点火开关必须处于关闭状态。
解码器必须轻拿轻放，不使用时必须放入专用工具包中。
解码器数据线严禁拉扯，防止破损。
解码器在使用中严禁断电。
解码器取下时先关闭点火开关，再关闭电源开关。
示教台的故障设定说明1.示教台使用的绘编电路图(故障诊断电路图)。
2、示教台故障设定开关，使用说明及故障诊断2.1 故障设置说明2.1.1 该图为起动机控制系统的故障诊断电路。
2021款丰田威驰发动机故障灯点亮◆文/江苏 田锐故障现象一辆2021款丰田威驰，搭载5NR-FE型1.5L自然吸气发动机及K312型无级自动变速器，行驶里程为77 496km。
据车主反映，平日里此车多使用于高速路况，近日行驶过程中偶有发现发动机抖动、喘振、加速发闷，且伴随排气管放炮、尾气重等异常现象。
最近，这些症状出现得愈发频繁，且在行驶过程中组合仪表上的发动机故障灯点亮，遂开至我店进行检查。
故障诊断与排除接车后，启动发动机以验证故障现象。
经检查，发动机启动后组合仪表上没有故障灯点亮，待发动机暖机后，稳住加速踏板，保持发动机转速在2 000r/min左右运转一段时间后，发动机未见抖动、喘振等异常现象。
与车主沟通，车主明确表示故障现象属实，并再三强调行驶中发动机故障灯确有点亮。
连接丰田GTS专用诊断仪对该车进行健康检查，发动机控制单元中存有4个故障码(图1)：P0101-质量式空气流量电路范围/性能问题；P0102-质量空气流量电路低；P0172-系统状态过浓(1列)；P1605-怠速不稳定。
图1 故障车发动机控制单元中的故障信息由于故障码P0172内含有ECM针对满足其开码条件所冻结的，发动机某一特定运行工况下的定格数据，因此，先对该故障码进行分析。
该故障码与空燃比闭环反馈补偿(短期燃油修正)、空燃比自适应学习校正(长期燃油修正)有关，而与基本喷油时间无关。
短期燃油修正值是指：用于将空燃比持续保持在理论值的燃油补偿值。
来自空燃比(A/F)传感器的信号指示实际空燃比与理论空燃比相比是偏浓还是偏稀。
这使得燃油喷射量在空燃比偏浓时减少，在空燃比偏稀时增加。
各发动机间的差别、随时间造成的磨损和工作环境的改变，都会使短期燃油修正值偏离中间值。
长期燃油修正控制总体燃油补偿，用于弥补短期燃油修正造成的与中间值的长期偏差。
如果短期燃油修正值和长期燃油修正值都比预定值偏稀或偏浓，就会被判定为故障，ECM将点亮MIL，并设置故障码。
浅谈丰田威驰轿车冷起动困难故障的诊断与排除作者：符强来源：《时代汽车》2019年第18期摘要：本人从故障现象入手，分析发动机冷起动困难的可能故障原因，经检测是由于发动机ECU出现故障造成;结合汽车发动机维修经验，从降低维修成本方面考虑，通过增加一个由冷却液温传感器和继电器组成的电路，不必更换新的发动机ECU，也能使该车辆恢复良好的起动性能。
可供汽车维修技术人员参考。
关键词：喷油脉度;冷起动困难;冷却液温传感器;继电器汽车发动机电控系统由传感器、执行器和电子控制元件三大部分组成，主要是由进气、喷油、点火和其他辅助电子等控制系统。
当发动机出现故障时，可能出现的故障原因较多。
发动机电控单元（ECU）是一个整体，为了避免由于局部故障而导致更换整个总成，从而提高车辆的维修成本，要求维修技术人员必须全面了解电控燃油喷射系统的结构和工作原理，充分发挥维修经验和运用维修技巧，制定可行性的维修方案，采取一些简单的措施，来弥补局部功能，恢复车辆性能又经济。
1 故障现象一辆丰田威驰轿车，发动机型号为丰田5A-FE，行驶101080公里。
该车辆近来出现冷起动时要多次才能起动，起动后怠速不稳、抖动大，而热车起动时一切正常，故障灯熄灭等故障现象。
2 故障诊断根据电控发动机的工作原理，要使发动机能正常起动，必须同时具备以下4个条件：①符合工作状况所需的空燃比;②低压电、高压电符合点火要求;③气缸压缩压力正常;④点火正时和配气正时无误。
为了快速和准备查找车辆故障原因，结合以上的分析，做如下的诊断：（1）跳火测试：拆下4个缸的火花塞进行跳火检查，发现高压火呈蓝白色的强火花，声音响亮、不断火，确定点火系统正常。
（2）点火正时和配气正时检查：使用解码器对该车点火正时和配气正时，发现均为正常。
（3）气缸压力测试：拔下燃油泵保险丝，起动2 3次，释放燃油压力，测量冷车状态下的气缸压力。
依次测得4个气缸的气缸压力值为1106kPa、1109kPa、llllkPa、1108kPa，与标准值1226kPa（热机状态下测得）及最小值1030kPa（热机状态下测得）相比较是正常的。

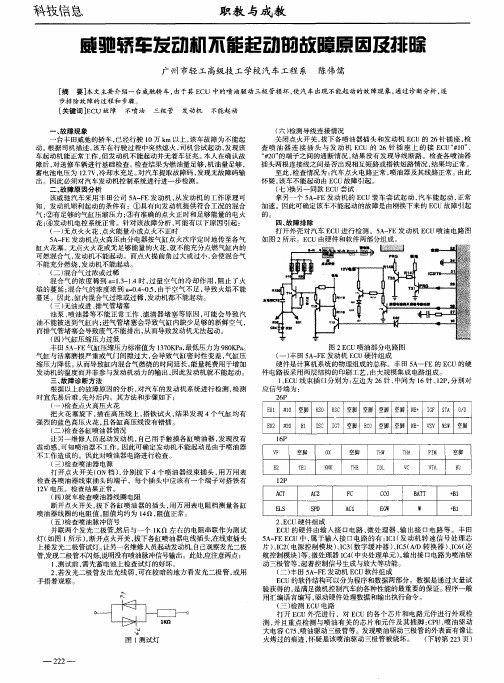

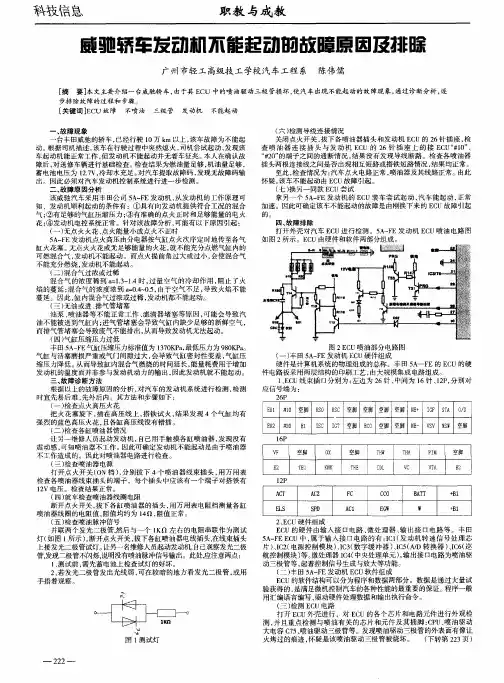

一汽丰田新威驰不能启动陈旗;马洁【期刊名称】《汽车维修与保养》【年(卷),期】2014(000)005【总页数】2页(P82-83)【作者】陈旗;马洁【作者单位】;【正文语种】中文故障现象一辆装备1ZR-FE发动机的一汽丰田新威驰1.6L轿车，发生事故修复后启动发动机，启动机带动发动机曲轴转动有力，但发动机无法启动。
故障诊断与排除发动机无法启动有多种原因，笔者把常见原因总结如下：1.发动机机械故障，如配气正时不正确等。
2.点火系统故障：①点火线圈损坏或火花塞工作不良，造成没有高压火花或高压火花弱；②点火控制器故障；③点火时间不正确。
3.燃油喷射系统故障：①油箱内没有燃油或燃油不足；②燃油泵不工作或泵油压力过低；③燃油管路泄漏或变形；④燃油泵继电器故障；⑤燃油压力调节器工作不良；⑥燃油滤清器过脏。
4.进气系统故障：①怠速控制执行器及其控制线路故障；②进气管路破裂或接头漏气；③空气流量计或进气歧管压力传感器故障。
5.曲轴位置传感器或凸轮轴位置传感器及其电路损坏。
6.发动机电脑故障。
由于该车是事故车，且在维修过程中没有拆卸过发动机，因此笔者认为发动机机械故障、点火正时故障与漏气故障的可能性都不大。
将油压表接入油路，启动发动机，油压显示在304～343kPa之间，且在5min后油压还能保持在147kPa之上，因此该发动机的油路状态正常。
接着检查高压火花，发现4个缸均无高压火，同时发现转速表没有任何摆动，一直保持在“0”位置。
连接IT2解码器，读取故障码，发现无有关曲轴位置传感器的故障码；接着进入数据流选项，启动发动机，发现发动机转速(Engine Speed)选项中的数值为0，至此可以确定是曲轴位置传感器或相关电路存在故障。
查阅发动机控制电路图(图1)，找到曲轴位置传感器电路的端子号，使用万用表欧姆档(200Ω档)检测线束通断情况，发现导线既不断路，也不短路。
由于该款发动机采用的是磁感应式曲轴位置传感器，故使用万用表欧姆档(20kΩ)档检查曲轴位置传感器本体的阻值，测得结果为1.9kΩ左右，阻值正常。
第四节 丰田车系一、Celica 车型发动机针脚电压 1．93款（1）3S-GTE 发动机（图3-4-1） 端子号 端子 条件 电压1+B-E1 +B1点火开关打开 10-14V 2 BATT-E1-10-14V3IDL-E2点火开关打开节气门打开 4.5-5.5VVC-E2 - 4.5-5.5VVTA-E2节气门完全关闭(首先必须取消节气门强制开启器)0.1-1.0V节气门完全打开3.2-4.2V4VC-E2 - 4.5-5.5VVS-E2量板完全关闭 3.7-4.3V量板完全打开 0.2-0.5V怠速 1.6-4.1V 3000转/分 1.0-2.0V5 1号2号 3号 4号-E01E02点火开关打开 10-14V6 THA-E2点火开关打开进气温度为20℃(68℉) 1-3V 7 THW-E2 冷却液温度为80℃(176℉)0.1-1.1V8 STA-E1 起动 6-14V 9 IGT-E1 起动或怠速 0.8-1.2V10RSCRSO-E1点火开关打开发动机电子控制单元接头断开8-14V 11 W-E1没有故障(“CHECK ENGINE ”灯不亮)并且发动机运转 10-14V 12PIM-E2点火开关打开2.5-4.5VVC-E2 4.5-5.5V13 A/C-E1 点火开关打开空调打开 8-14V（2）4A-FE 发动机（图3-4-2） 端子号 端子条件电压1+B+B1-E1 点火开关打开 10-14V2 BATT-E1- 10-14V 3IDL-E2点火开关打开节气门打开10-14V PSW-E2 节气门完全关闭10-14V 4PIM-E2点火开关打开3.3-3.9VVCC-E2 4.5-5.5V 510号 20号- E01E0210-14V6 THA-E2点火开关打开进气温度为20℃(68℉) 1-3V 7 THW-E2 冷却液温度为80℃(176℉)2.0-2.8V8 STA-E1 起动 6-14V 9 IGT-E1起动或怠速 0.7-1.0V10 W-E1没有故障(检查发动机警告灯不亮)并且发动机运转 10-14V11 A/C-E1 点火开关打开空调打开 8-14V（3）5S-FE 发动机（图3-4-3）（图3-4-4） 端子号 端子条件电压1+B+B1-E1 点火开关打开 10-14V2 BATT-E1-10-14V3IDL-E2点火开关打开节气门打开 8-14VVC-E2 - 4.5-5.5VVTA-E2节气门完全关闭(首先必须取消节气门强制开启器)0.8-1.2V节气门完全打开 3.2-4.2V4 PIM-E2点火开关打开 3.3-3.9VVC-E2 4.5-5.5V510号 20号 - E01E0210-14V 6 THA-E2点火开关打开进气温度为20℃(68℉)1.9-2.9V 7 THW-E2冷却液温度为80℃(176℉) 0.1-1.1V8 STA-E1 起动 6-14V 9 IGT-E1 起动或怠速 0.8-1.2V10ISCCISCO-E1点火开关打开发动机电子控制单元接头断开8-14V 11 W-E1没有故障(检查发动机警告灯不亮)并且发动机运转 10-14V2．94款（图3-4-5）（图3-4-6） （1）1.8L 发动机16针脚接头表 端子号/导线颜色功能 电压值VC 1 红色 空气流量计 节气门位置传感器 4.5-5.5V （在点火开关打开的情况下）PIM 2 灰色/黑色 进气歧管绝对压力传感器3.3-3.9V （在点火开关打开的情况下）；2.5-3.1V （怠速状态下） THA 3 蓝色/红色 进气温度传感器0.5-3.4V （在点火开关打开、进气温度为20℃的情况下） THW 4 绿色 发动机冷却液温度传感器0.2-1V （在点火开关打开、冷却液温度为80℃的情况下）OX2 5 白色 副氧传感器 -OX1 6 白色 主氧传感器 产生脉冲信号（在2500转/分后2分钟）TT 7 黑色 检查接头 -VF8 红色/白色 检查接头 1.8-3.2V （2500转/分后怠速2分钟）E2 9 棕色 传感器接地 -THG 10 黑色/红色废气再循环气体温度传感器-VTA节气门位置传感器 0.3-0.8V （在点火开关打开，节气门关11 黑色/白色闭的情况下）；3.2-4.9V （在点火开关打开，节气门打开的情况下） IDL 12 蓝/白色 节气门位置传感器3V 或更小（在点火开关打开，节气门关闭，施加真空到节气门强制开启器上的情况下）；9 -14V （在点火开关打开，节气门打开的情况下）KNK 13 白色 爆震传感器产生脉冲信号（怠速）TE2 14 浅绿色 检查接头 9-14V （点火开关打开的情况下）TE1 15 黄色 检查接头 9-14V （点火开关打开的情况下）16空 -3．95款（1）1.8L 发动机1）手动变速器车型（图3-4-7）端子号导线颜色电压条件 BATT （E7-2）-E1(E5-24) P ←→BR 9-14V 任何条件 +B(E7-12)-E1(E5-24) B-Y ←→BR 9-14V 点火开关打开 VC(E6-11)-E2(E6-9) R ←→BR 4.5-5.5V点火开关打开IDL(E6-12)-E2(E6-9) L-W ←→BR0-3.0V点火开关打开并且施加真空到节气门强制开启器上。
