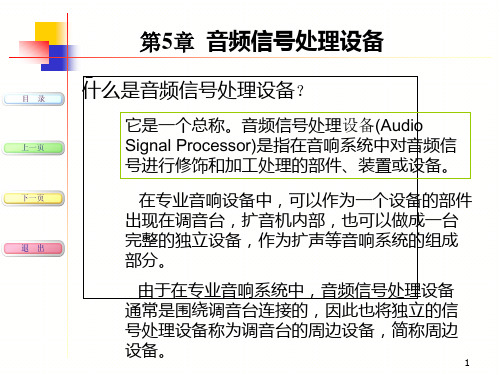

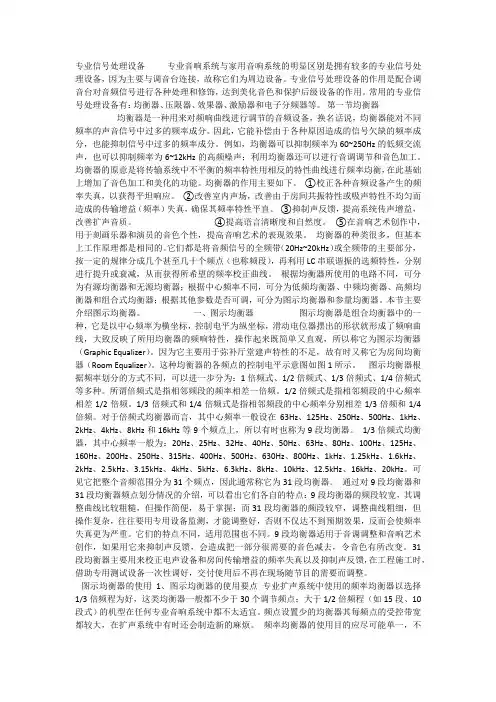

专业信号处理设备专业音响系统与家用音响系统的明显区别是拥有较多的专业信号处理设备，因为主要与调音台连接，故称它们为周边设备。
专业信号处理设备的作用是配合调音台对音频信号进行各种处理和修饰，达到美化音色和保护后级设备的作用。
常用的专业信号处理设备有：均衡器、压限器、效果器、激励器和电子分频器等。
第一节均衡器均衡器是一种用来对频响曲线进行调节的音频设备，换名话说，均衡器能对不同频率的声音信号中过多的频率成分。
因此，它能补偿由于各种原因造成的信号欠缺的频率成分，也能抑制信号中过多的频率成分。
例如，均衡器可以抑制频率为60~250Hz的低频交流声，也可以抑制频率为6~12kHz的高频噪声；利用均衡器还可以进行音调调节和音色加工。
均衡器的原意是将传输系统中不平衡的频率特性用相反的特性曲线进行频率均衡，在此基础上增加了音色加工和美化的功能。
均衡器的作用主要如下。
①校正各种音频设备产生的频率失真，以获得平坦响应。
②改善室内声场，改善由于房间共振特性或吸声特性不均匀而造成的传输增益（频率）失真，确保其频率特性平直。
③抑制声反馈，提高系统传声增益，改善扩声音质。
④提高语言清晰度和自然度。
⑤在音响艺术创作中，用于刻画乐器和演员的音色个性，提高音响艺术的表现效果。
均衡器的种类很多，但基本上工作原理都是相同的。
它们都是将音频信号的全频带（20Hz~20kHz）或全频带的主要部分，按一定的规律分成几个甚至几十个频点（也称频段），再利用LC串联谐振的选频特性，分别进行提升或衰减，从而获得所希望的频率校正曲线。
根据均衡器所使用的电路不同，可分为有源均衡器和无源均衡器；根据中心频率不同，可分为低频均衡器、中频均衡器、高频均衡器和组合式均衡器；根据其他参数是否可调，可分为图示均衡器和参量均衡器。
本节主要介绍图示均衡器。
一、图示均衡器图示均衡器是组合均衡器中的一种，它是以中心频率为横坐标，控制电平为纵坐标，滑动电位器摆出的形状就形成了频响曲线，大致反映了所用均衡器的频响特性，操作起来既简单又直观，所以称它为图示均衡器（Graphic Equalizer）。

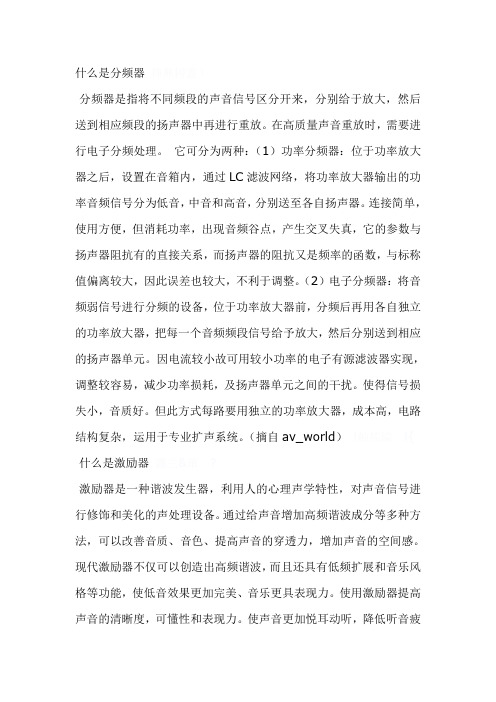

什么是分频器分频器是指将不同频段的声音信号区分开来，分别给于放大，然后送到相应频段的扬声器中再进行重放。
在高质量声音重放时，需要进行电子分频处理。
它可分为两种：（1）功率分频器：位于功率放大器之后，设置在音箱内，通过LC滤波网络，将功率放大器输出的功率音频信号分为低音，中音和高音，分别送至各自扬声器。
连接简单，使用方便，但消耗功率，出现音频谷点，产生交叉失真，它的参数与扬声器阻抗有的直接关系，而扬声器的阻抗又是频率的函数，与标称值偏离较大，因此误差也较大，不利于调整。

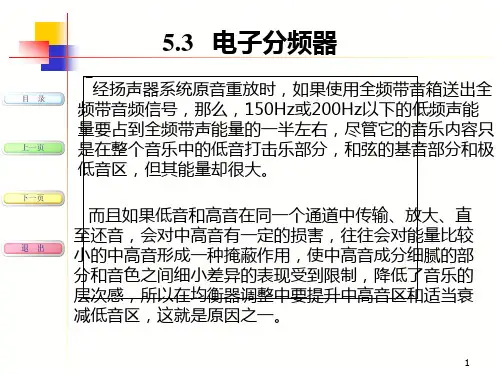

（2）电子分频器：将音频弱信号进行分频的设备，位于功率放大器前，分频后再用各自独立的功率放大器，把每一个音频频段信号给予放大，然后分别送到相应的扬声器单元。
因电流较小故可用较小功率的电子有源滤波器实现，调整较容易，减少功率损耗，及扬声器单元之间的干扰。
使得信号损失小，音质好。
但此方式每路要用独立的功率放大器，成本高，电路结构复杂，运用于专业扩声系统。
（摘自av_world）什么是激励器激励器是一种谐波发生器，利用人的心理声学特性，对声音信号进行修饰和美化的声处理设备。
通过给声音增加高频谐波成分等多种方法，可以改善音质、音色、提高声音的穿透力，增加声音的空间感。
现代激励器不仅可以创造出高频谐波，而且还具有低频扩展和音乐风格等功能，使低音效果更加完美、音乐更具表现力。
使用激励器提高声音的清晰度，可懂性和表现力。
使声音更加悦耳动听，降低听音疲劳，增加响度。
虽然激励器只给声音增加了0.5dB左右的谐波成分，但实际听起来，音量好像增加了10dB左右。
使声音的听觉响度明显增加，声音图像的立体感，以及声音的分离度的增加；改善了声音的定位和层次感，还可以提高重放声音的音质，磁带的复制率。
因为声信号在传送和录制过程中会损失高频谐波成分，出现高频噪声。
此时前者用激励器先对信号进行补偿，后者可用滤波器将高频噪声滤掉后，再营造出高音成分，保证重放音质。
激励器的调节需要音响师对系统的音质和音色进行判别，再根据主观听音评价进行调整。
这篇文章我想同大家交流一下关于专业均衡器的使用技巧。
众所周知均衡器的主要功能就是调整音色、调整声场和抑制声反馈了，如何调整音色的文章很多了，在这里我想着重介绍的是如何使用专业多段图式房间均衡器调整声场和调整声反馈。
现在的专业音响系统中使用的图示均衡器一般都是31段左右，其推拉电位器的Q值是恒定的，一般为1/3倍频程，所以无论是提升或衰减某频率，滤波器的带宽始终是不变的，而频率提升和衰减的程度一般为6－18 dB,最常用的是12dB。
图式均衡器通过面板上推拉键的分布位置，可以非常直观地反映出各频率的提升和衰减情况。
常用的专业图示均衡器频率调节范围一般是20Hz~20kHz，频率调整点一般从低到高分为：20Hz、25Hz、32Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz、12.5kHz、16kHz、20kHz等共31个频点，因其有一项主要功能是用来调整室内声场的，故又称其为：专业多段图式房间均衡器。
下面我就把自己多年来使用均衡器的心得写一下，谨供大家参考：一、使用均衡器调整声场在专业均衡器的三大主要功能当中，调整音色应该是最基本最经常用到的功能了，甚至于目前好多音响师只知道均衡器可以调整音色而不知道专业图式房间均衡器更重要的功能是用来调整声场和抑制声反馈的。
用房间均衡器来调整声场，非常专业的方法是要借助粉红噪声发生器和实时频谱仪来调整。
但我们现在大多数的音响师是不可能有这些设备的，只能就地取材，利用现有的设备想办法进行声场调整了，最简单最实用的办法就是用话筒调节了，其实如何利用话筒来调整声场和调整声反馈也有一些文章介绍过，但我觉得介绍的不够详细或者不够通俗易懂，在多年的工作中，我总结了一套简单、实用、通俗易懂的调整方法，具体调整步骤如下：A首先找一只频响曲线较为平直、频响范围较宽的话筒，最好是电容话筒，也可以是质量比较好的动圈有线、无线话筒。
目录调音台的基础知识1调音台简介1调音台作用2（一）调音台输入部分的插座、功能键2(二)调音台输出部分3操作使用要点3术语英汉对照4调音技巧5一调音台的功能5二调音台的功能分区6三调音台的调音技巧7均衡器11均衡器的基础知识11压限器15压限器的基础知识15A、噪声门15B、压缩器和限幅器16调音台的基础知识调音台简介调音台又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。
调音台按信号出来方式可分为：模拟式调音台和数字式调音台。
调音台种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。
调音台分为三大部分：输入部分、母线部分、输出部分。
母线部分把输入部分和输出部分联系起来，构成了整个调音台。
根据使用目的和使用场合的不同，调音台分为以下几种：（1）立体声现场制作调音台（Stereo Field Production Console）（2）录音调音台（Recording Console）（3）音乐调音台（Music Console）（4）数字选通调音台(Digital Routing Mixing Console)（5）带功放的调音台(Powered Mixer)（6）无线广播调音台(On Air Console)（7）剧场调音台(Theatre Console)（8）扩声调音台(P.A. Console)（9）有线广播调音台(Wired Broadcast Mixer)（10）便携式调音台(Compact Mixer)调音台作用（一）调音台输入部分的插座、功能键①卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。
标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。
标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。
均衡器的调整方法音频的均衡是很多发烧友热衷的话题，但对非专业人员来说，则是神秘的东东，下面就带你去学习均衡器的调整方法。
1．均衡器的调整方法：超低音：20Hz-40Hz，适当时声音强而有力。
能控制雷声、低音鼓、管风琴和贝司的声音。
过度提升会使音乐变得混浊不清。
低音：40Hz-150Hz，是声音的基础部份，其能量占整个音频能量的70%，是表现音乐风格的重要成份。
适当时，低音张弛得宜，声音丰满柔和，不足时声音单薄，150Hz，过度提升时会使声音发闷，明亮度下降，鼻音增强。
中低音：150Hz-500Hz，是声音的结构部分，人声位于这个位置，不足时，演唱声会被音乐淹没，声音软而无力，适当提升时会感到浑厚有力，提高声音的力度和响度。
提升过度时会使低音变得生硬，300Hz处过度提升3-6dB，如再加上混响，则会严重影响声音的清晰度。
中音：500Hz-2KHz，包含大多数乐器的低次谐波和泛音，是小军鼓和打击乐器的特征音。
适当时声音透彻明亮，不足时声音朦胧。
过度提升时会产生类似电话的声音。
中高音：2KHz-5KHz，是弦乐的特征音（拉弦乐的弓与弦的摩搡声，弹拔乐的手指触弦的声音某）。
不足时声音的穿透力下降，过强时会掩蔽语言音节的识别。
高音：7KHz-8KHz，是影响声音层次感的频率。
过度提升会使短笛、长笛声音突出，语言的齿音加重和音色发毛。
极高音：8KHz-10KHz合适时，三角铁和立叉的金属感通透率高，沙钟的节奏清晰可辨。
过度提升会使声音不自然，易烧毁高频单元。
2．平衡悦耳的声音应是：150Hz以下（低音）应是丰满、柔和而富有弹性；150Hz-50Hz（中低音）应是浑厚有力百不混浊；500Hz-5KHz（中高音）应是明亮透彻而不生硬；5KHz以上（高音）应是纤细，园顺而不尖锐刺耳。
整个频响特性平直时：声音自然丰满而有弹性，层次清晰园顺悦耳。
频响多峰谷时：声音粗糙混浊，高音刺耳发毛，无层次感扩声易发生反馈啸叫。
均衡器是一种可以分别调节各种频率成分电信号放大量的电子设备，通过对各种不同频率的电信号的调节来补偿扬声器和声场的缺陷，补偿和修饰各种声源及其它特殊作用，一般调音台上的均衡器仅能对高频、中频、低频三段频率电信号分别进行调节。
均衡器分为三类：图示均衡器，参量均衡器和房间均衡器。
1．图示均衡器：亦称图表均衡器，通过面板上推拉键的分布，可直观地反映出所调出的均衡补偿曲线，各个频率的提升和衰减情况一目了然，它采用恒定Q值技术，每个频点设有一个推拉电位器，无论提升或衰减某频率，滤波器的频带宽始终不变。
常用的专业图示均衡器则是将20Hz~20kHz的信号分成10段、15段、27段、31段来进行调节。
这样人们根据不同的要求分别选择不同段数的频率均衡器。
一般来说10段均衡器的频率点以倍频程间隔分布，使用在一般场合下，15段均衡器是2/3倍频程均衡器，使用在专业扩声上，31段均衡器是1/3倍频程均衡器，多数有在比较重要的需要精细补偿的场合下，图示均衡器结构简单，直观明了，故在专业音响中应用非常广泛。
2．参量均衡器：亦称参数均衡器，对均衡调节的各种参数都可细致调节的均衡器，多附设在调音台上，但也有独立的参量均衡器，调节的参数内容包括频段、频点、增益和品质因数Q值等，可以美化（包括丑化）和修饰声音，使声音（或音乐）风格更加鲜明突出，丰富多彩达到所需要的艺术效果。
3．房间均衡器，用于调整房间内的频率响应特性曲线的均衡器，由于装饰材料对不同频率的吸收（或反射）量不同以及简正共振的影响造成声染色，所以必须用房间均衡器对由于建声方面的频率缺陷加以客观地补偿调节。
频段分得越细，调节的峰越尖锐，即Q值（品质因数）越高，调节时补偿得越细致，频段分的越粗则调节的峰就比较宽，当声场传输频率特性曲线比较复杂时较难补偿。
均衡器EQ均衡器1．均衡器的调整方法：超低音：20Hz-40Hz，适当时声音强而有力。
能控制雷声、低音鼓、管风琴和贝司的声音。
