一台半断路器接线

个人收集整理仅供参考学习
3/2接线
3/2接线方式中2条母线之间3个开关串联，形成一串。

在一串中从相邻的2个开关之间引出元件，即3个开关供两个元件，中间开关作为共用，相当于每个元件用1.5个开关，因此也称为一个半开关接线。

在3/2接线的一串中，接于母线的2台开关(如5011、5013)称之为边开关，中间的开关(如5012)称之为中间开关或联络开关。

图中所示的3/2开关接线是“完整串”。

但由于500 kV变电所初期规模小，扩建次数多，最终规模大，所以经常存在“半串”的过渡过程，即1串中只有2个母线开关同时供1条线路，且设备命名编号也鉴于远景考虑做相应的改变。

此时虽然它已不是严格意义上的一个半开关供1条线路，但仍具有3/2开关接线可靠性、灵活性的优点，还是称之为3/2开关接线的一种形式。

“不完整串”就是上面说的“半串”。

由线路和线路构成一串，称为“线线串”。

由线路和变压器构成一串，称为“线变串”。

又称一台半断路器接线，又称二分之三接线。

一台半断路器接线的主要优点：（1）可靠性高。

（2）运行灵活性好。

（3）操作检修方便。

在一台半断路器接线中，一般应采用交叉配置的原则，即同名回路应接在不同串内，电源回路宜与出线回路配合成串。

此外，同名回路还宜接在不同侧的母线上。

这种接线的主要缺点是投资大、继电保护装置复杂。

一台半断路器接线1.2.3.1 近几年来，我国已相继建成了许多区域性的大型电网，如果在大型电力网络中的大容量发电厂和枢纽变电站发生了停电事故，则将给整个电力系统的安全稳定运行带来严重威胁。

因此，为了提高这些重要厂、站的运行可靠性，在330KV及以上的电压等级系统中，3/2断路器接线已经得到广泛采用。

那么，什么是3/2接线或者叫一个半接线方式呢？它有什么特点呢？1.2.3.2每一回路经一台断路器1QF或3QF接至一组母线，两回路之间设一联络断路器2QF，形成一个“串”，两个回路共用三台断路器，故又称二分之三接线。

和常规双母线带旁路接线方式比较，3/2主接线方式主要有以下优点。

（1）运行调度灵活，操作更加方便。

当任一开关需要检修时，只需把相应开关及刀闸拉开即可，不影响送电和保护运行。

因此，操作更加简便，减少了人为误操作的可能性。

而常规接线开关需要检修时必须带路，尤其是母联开关需要检修时，必须倒成单母线运行，一次操作量大，且十分繁琐，每次停电需要很长时间。

（2）供电更加可靠、安全。

①当任何一台断路器在切除故障过程中拒动时，最多只扩大到多切除一条引出线或一台主变。

如下图所示：当线路3上发生故障时，6DL跳开，而5DL开关拒动时，由5DL的断路器失灵保护动作切除4DL，这时最多切除线路2，而其它线路、主变和发电机照样正常运行，因此供电可靠性较高。

而在双母线带旁路主接线中，若一条出线故障，其开关若发生拒动，失灵保护将跳开该开关所在母线上连接的所有开关。

②当两台断路器同时运行时，如果引出线故障，两侧开关同时跳开后，若先重合的断路器拒绝重合或重合失败，可以由后重合的断路器来补救。

常规接线在重合闸拒动或重合失败时将影响正常供电。

因此，和双母线带旁路主接线相比较，3/2接线的供电可靠性将大大提高。

③在3/2接线中，母线保护不再象常规接线中那么重要，即使母差保护误动也不会影响正常运行。

④在3/2接线中，每路出线保护所用电压不公用，只取自本路CVT，因此，CVT有故障时，只会影响本路保护运行，不会影响到其它出线的正常运行。

电气一次3/2接线方式3/2接线方式中2条母线之间3个开关串联，形成一串。

在一串中从相邻的2个开关之间引出元件，即3个开关供两个元件，中间开关作为共用，相当于每个元件用1.5个开关，因此也称为一个半开关接线。

在3/2接线的一串中，接于母线的2台开关称之为边开关，中间的开关称之为中间开关或联络开关。

两条母线之间串三个开关，正常运行时所有开关都在合闸状态。

3/2接线倒是灵活可靠，保护配置就比较麻烦了。

一、3／2接线特点500KV变电所高压系统中一般担负汇集电能、重新分配负荷、输送功率等多重任务。

它是高压输电系统中重要位非常关键。

目前我国500KV变电所电气主接线一般采用双母线四分段带旁路和3／2断路器接线方式。

3／2断路器接线方式运行优点日渐凸现，现用3／2接线方式居多。

3／2断路器接线如下图：1、主要运行方式：1）、正常运行方式。

两组母线同时运行，所有断路器和隔离开关均合上；2）、线路停电、断路器合环运行方式。

线路停电时，考虑到供电可靠性，常常将检修线路断路器合上，检修线路隔离开关拉开；3）、断路器检修时运行方式。

任何一台断路器检修，可以将两侧隔离开关拉开；4）、母线检修时运行方式。

断开母线断路器及其两侧隔离开关。

这种方式相当于单母线运行，运行可靠性低，应尽量缩短单母线运行时间。

2、3/2断路器主接线优缺点：1）、优点：A、供电可靠性高。

每一回路有两台断路器供电，发生母线故障或断路器故障时不会导致出线停电；B、运行调度灵活。

正常运行时两组母线和所有断路器都投入工作，形成多环路供电方式；C、倒闸操作方便。

隔离开关一般仅作检修用。

检修断路器时，直接操作即可。

检修母线时，二次回路不需要切换。

2）、缺点：二次接线复杂。

特别是CT配置比较多。

重叠区故障，保护动作繁杂。

再者，与双母线相比，运行经验还不够丰富。

综上所述，3／2断路器接线方式利大于弊。

针对这种接线方式弊端，我们可以继电保护选用上下功夫，满足选择性、快速性、灵敏性、可靠性基础上，提高继电保护动作精度，简化范围配置，实现单一保护，避免重复性。

3/2断路器接线方式下同期电压点近区优先实现的两种思想1.何谓近区优先原则？3/2接线方式一完整串内包含三个开关，连接着四个可能互相独立的电源系统，即两条母线和两条线路，所有任一开关在断开后其两侧的电压都有可能是非同期的，所以在理论上均应采取同期方式去合闸。

近区优先则原则即是根据回路里开关刀闸的位置切换好要合的开关的两边的电压以比较同期用，比如下图中合1DL不一定就是U1与U2比较，可能是U1与U3或者U1与U4比较，这样就需要根据刀闸位置切换相应的电压来比较同期开关类别同期电压1DL 2DL 3DL 1G 2G 3G 4G 5G 6G 11G 12G边开关U1--U2 分合合合U1--U3 分合合合合合分合U1--U4 分合合合合合合合合分分中开关U1--U3 合分合合合合分合U1--U4 合分合合合合合合合分分U2--U3 分合合合合U2--U4 分合合合合合分应该遵循一个条件不应该包含在另外一个条件里的原则，空的地方不去理会2.该方式在CSI200EA测控装置中的实现首先明白CSI200EA里的几个概念，以下参考说明书几个压板a）同期功能压板；b）检同期压板；c）检无压方式压板；d）准同期压板；e）固定电压方式。

U1 和U4 为同期电压； 8f）采用近区优先原则。

U1 和U2 为同期电压；9g）采用近区优先原则。

U1 和U3 为同期电压；10h）采用近区优先原则。

U1 和U4 为同期电压；11i）采用近区优先原则。

U2 和U3 为同期电压；12j）采用近区优先原则。

U2 和U4 为同期电压；13k）采用近区优先原则。

U3 和U4 为同期电压。

14a）压板是同期功能压板，只有投入它，装置才具有同期功能。

b）、c）、d）压板为同期方式压板，根据运行方式投入其中一个。

e)到k)压板为同期节点方式压板，当抽取电压只有一路，投入固定方式压板；否则，根据近区优先的原则投入相应压板。

固定电压方式压板在开关经同期合闸后，压板状态不退出。

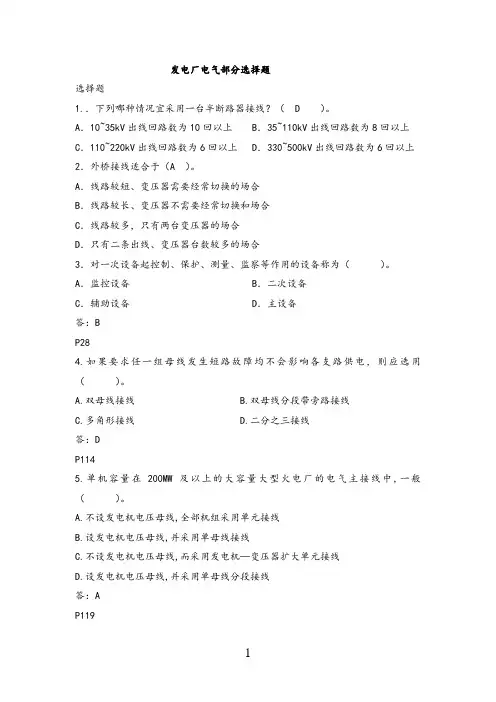

发电厂电气部分选择题选择题1.．下列哪种情况宜采用一台半断路器接线？（ D ）。

A．10~35kV出线回路数为10回以上B．35~110kV出线回路数为8回以上C．110~220kV出线回路数为6回以上D．330~500kV出线回路数为6回以上2．外桥接线适合于（A ）。

A．线路较短、变压器需要经常切换的场合B．线路较长、变压器不需要经常切换和场合C．线路较多，只有两台变压器的场合D．只有二条出线、变压器台数较多的场合3．对一次设备起控制、保护、测量、监察等作用的设备称为（）。

A．监控设备B．二次设备C．辅助设备D．主设备答：BP284.如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用（）。

A.双母线接线B.双母线分段带旁路接线C.多角形接线D.二分之三接线答：DP1145.单机容量在200MW及以上的大容量大型火电厂的电气主接线中,一般（）。

A.不设发电机电压母线,全部机组采用单元接线B.设发电机电压母线,并采用单母线接线C.不设发电机电压母线,而采用发电机—变压器扩大单元接线D.设发电机电压母线,并采用单母线分段接线答：AP1196.在双母线接线中，利用母联断路器代替出线断路器工作时，用“跨条”将该出线断路器短接，因此该出线（）。

A.可不停电B.需要长期停电C.仅短时停电D.断路器可以退出，但无法检修答：CP1097.引出线停电的操作顺序是依次拉开断路器、( )。

A.线路侧隔离开关和母线侧隔离开关B.母线侧隔离开关和线路侧隔离开关C.断路器控制回路电源和母线侧隔离开关D.断路器控制回路电源和线路侧隔离开关答：AP1078.如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( )。

A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线答：CP1099.在倒母线操作过程中,若备用母线充电成功,则应该( )以保证两组母线等电位。

A.保持母联断路器两侧的隔离开关状态不变B.切断母联断路器的控制回路电源C.切断母联断路器两侧隔离开关的操作电源D.快速将所有支路倒换至备用母线答：AP10910.大容量、超高压的大型发电厂在电力系统中起着极其重要的作用，担负着系统的基本基荷，供电范围很广，其主要特征有( )。

一台半断路器接线中两同名回路配置的原则以一台半断路器接线中两同名回路配置的原则为标题在电气工程中，一台半断路器常常用于配置两同名回路。

半断路器是一种特殊的电器设备，可以控制电路的通断和保护电路免受过载和短路的损害。

在配置两个同名回路时，需要遵循一些原则，以确保电路的安全和可靠运行。

配置两个同名回路时，需要确保电路的负载均衡。

负载均衡是指将电流在两个回路中平均分配，避免某个回路过载而另一个回路负载不足。

为了实现负载均衡，可以在两个回路中安装负载均衡器，通过调节电流分配器的参数，使得两个回路中的电流相对均衡。

配置两个同名回路时，需要考虑电路的容量。

容量是指电路所能承受的最大电流。

在配置两个同名回路时，需要确保回路容量足够满足负载的需求。

如果回路容量不足，容易导致电路过载，甚至发生火灾等安全事故。

因此，在配置两个同名回路时，需要对负载进行合理的估计和计算，以确定回路容量。

配置两个同名回路时，还需要考虑回路的保护。

保护是指在电路发生故障或异常情况时，及时切断电路，以避免电路受到损坏或人身安全受到威胁。

在配置两个同名回路时，可以在回路中安装过载保护器和短路保护器，当电路出现过载或短路时，保护器会自动切断电路，起到保护作用。

配置两个同名回路时，还需要考虑回路的接线方式。

常见的接线方式有星型接线和三角形接线。

在星型接线中，两个同名回路的起点分别接到一起，终点分别接到另一起点，形成一种星型结构。

在三角形接线中，两个同名回路的起点和终点分别相连，形成一种闭合的三角形结构。

选择合适的接线方式，可以根据电路的特点和需求进行决定。

在配置两个同名回路时，还需要考虑电路的可靠性和维护性。

可靠性是指电路在长时间运行过程中保持稳定和可靠的能力。

维护性是指电路在发生故障或需要维修时，方便进行检修和维护的能力。

为了提高电路的可靠性和维护性，可以选择高品质的电器设备和合适的接线方式，定期进行维护和检修。

总结起来，配置两个同名回路时，需要考虑负载均衡、容量、保护、接线方式、可靠性和维护性等因素。
