学院设计说明书院系：课程：现浇整体式的钢筋混凝土单向板肋梁楼盖设计题目：指导教师：设计人：专业班级：成绩：目录1设计题目及目的 (1)1.1 设计题目 (1)1.2 设计目的 (1)1.3 设计内容 (1)1.4 设计资料 (2)2 板的设计——按考虑塑性内力重分布设计 (3)2.1 荷载计算 (3)2.2 计算简图 (4)2.3弯矩设计值 (4)2.4截面承载力计算 (5)2.5配筋示意图 (5)3 次梁设计——按考虑塑性内力重分布设计 (6)3.1 荷载设计值： (6)3.2 计算简图 (6)3.3弯矩、剪力设计值 (7)3.4截面承载力计算 (7)3.5配筋示意图 (9)4 主梁设计——主梁内力按弹性理论设计： (10)4.2 计算简图 (10)4.3 内力设计值计算及包络图绘制 (11)4.4 弯矩、剪力包络图绘制 (12)4.5 配筋计算承载力计算 (13)4.6 两侧附加横向钢筋的计算： (14)4.7 主梁正截面抗弯承载力图（材料图）、纵筋的弯起和截断： (14)单向板肋梁楼盖课程设计任务书1设计题目及目的1.1 设计题目现浇整体式的钢筋混凝土单向板肋梁楼盖设计。
1.2 设计目的○1.掌握现浇钢筋混凝土单向板肋梁楼盖结构布置的一般原则。
○2.掌握板、次梁、主梁等构件截面尺寸的确定。
○3.掌握单向板肋梁楼盖的计算方法和配筋构造。
○4.掌握工程设计计算书的书写格式。
○5.学习现浇单向板肋梁楼盖结构施工图的绘制。
○6.进行结构工程师的基本训练，为此要求:a）.算书必须字迹端正，书面整洁，条理清楚，便于查询校核。
b）.施工图力求正确，图画布置均匀美观，线条清晰，字迹工整清楚，尺寸无误，用工程字体书写，能基本上符合施工图的要求。
1.3 设计内容1、完成设计说明书一份，其内容如下：(1) 结构平面布置：墙体、柱网、主梁、次梁、板、过梁、圈梁;(2) 板的承载力计算（内力按塑性内力重分布计算)；(3) 次梁承载力计算（内力按塑性内力重分布计算)；(4) 主梁承载力计算（内力按弹性理论计算)；2、绘制结构施工图（1#图纸一张）：(1)二层结构平面布置图比例1: 100(2) 扳的配筋图比例1: 50~1： 100(3) 次梁配筋图比例1: 30~1： 50(4) 主梁配筋图比例1: 20~1: 50(5) 结构设计说明。
现浇钢筋混凝土楼盖课程设计任务书学生姓名:专业学号：指导教师:北京交通大学海滨学院土木工程系2012.12钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑（某生产车间）的中间楼面如图所示，其中纵向尺寸5＊L y，横向尺寸3＊Lx；楼盖尺寸由教师指定（根据学号进行分配）（采用现浇钢筋混凝土单向板肋梁楼盖）图1 楼面平面示意二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、Ly和Lx尺寸（见设计分组表）楼盖平面轴线尺寸示意图如图2所示.图2 楼面平面轴线尺寸2、生产车间的四周外墙均为承重砖墙，其中纵墙厚370mm，横墙厚度240mm，采用MU10烧结普通砖、M5混合砂浆砌筑。
内设钢筋混凝土柱，其截面尺寸为350mm×350mm。
3、荷载（1）、楼面活荷载，单位为2kN（见设计分组表）/m（2）、楼面面层：水磨石地面2kN.0m/65（3）、楼盖自重：钢筋混凝土自重标准值3/25m kN =γ（4）、平顶粉刷：2/25.0m kN 4、材料 （1）、混凝土：C30（2）、钢筋：主梁及次梁受力筋用HRB400级钢筋，梁箍筋及板内构造筋采用HRB335级钢筋。
5、环境类别：一类 四、 设计内容1. 按指导教师给定的分组进行设计,编制设计计算书。
2. 用2号图纸2张或1号图纸1张绘制楼盖结构施工图，包括结构平面布置图，板配筋图，次梁和主梁配筋图（用铅笔图绘制）。
3. 结构平面布置：按指定的分组进行单向板肋梁楼盖布置，各构件按类型编号，主梁建议采用横向布置，梁宜贯通，布置应规整，同类型构件截面应尽可能统一。
课程设计计算书课程名称：水工钢筋混凝土构造题目名称：单向板整浇肋形楼盖设计教学班号：1班目录一、设计资料1二、楼盖构造平面布置及截面尺寸确定2三、板的设计〔按塑性内力重分布计算〕23.1 荷载计算23.2 板的计算简图33.3 内力计算及配筋3四、次梁的设计〔按塑性内力重分布计算〕44.1 荷载计算44.2 次梁的计算简图54.3 内力计算及配筋5五、主梁设计〔按弹性理论计算〕75.1 荷载计算75.2 主梁的计算简图85.3 内力计算及配筋8钢筋混凝土单向板肋梁楼盖课程设计计算书一、设计资料〔1〕该建筑位于非地震区。
〔2〕3级水工建筑物，根本荷载组合。
〔3〕构造环境类别一类。
〔4〕楼面做法：20mm厚水泥砂浆〔重度为20KN/m³〕面层，钢筋混凝土现浇板〔重度为25KN/m³〕，12mm厚纸筋石灰〔重度为17KN/m³〕粉底。
〔5〕楼面可变荷载标准值为4KN/㎡。
〔6〕材料：混凝土采用C25；梁内纵向受力钢筋采用HRB400钢筋，板内纵向受力钢筋采用HRB335钢筋，其他钢筋采用HPB235钢筋。
〔7〕外墙厚度为370mm，板在墙上的搁置长度为120mm，次梁在墙上的搁置长度为240mm，主梁在墙上的搁置长度为370mm。
〔8〕钢筋混凝土柱截面尺寸为350mm×350mm。
二、楼盖构造平面布置及截面尺寸确定1、主梁和次梁布置①主梁沿横向布置，次梁沿纵向布置。
②主梁跨度为6.9m，次梁跨度为6.0m，板的跨度为2.3m，L02/L01=6.9/2.3=3，按单向板设计。
③按高跨比条件，要求板的厚度h≥2300×1/40=57.5mm，对于工业建筑的楼盖板，要求h≥80mm，所以取板厚为80mm。
④次梁的高度要求h=L02〔1/18~1/12〕=333mm~500mm，考虑到楼面的活荷载比拟大，取h=450mm，宽度b=h〔1/3~1/2〕=150mm~225mm，取b=200mm。
现浇钢筋混凝土单向板肋梁楼盖设计任务书第一篇：现浇钢筋混凝土单向板肋梁楼盖设计任务书钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的通过本课程的设计试件，使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤，培养其独立完成设计和解决问题的能力，提高绘图能力。
二、设计资料1、工程概况：某内框架结构工业仓库，二层建筑平面图如下图所示（楼面标高4.00m），墙厚370mm，混凝土柱400⨯400mm。
板伸入墙内120mm，次梁伸入墙240mm，主梁伸入墙内370mm。
房屋的安全等级为二级，拟采用钢筋混凝土现浇单向板肋形楼盖。
图1 梁板结构平面布置2、楼面构造层做法：20mm厚石灰砂浆粉刷，30mm厚水磨石楼面（标准值0.65kN/m2）。
3、活荷载：标准值为7.5 kN/m2。
4、恒载分项系数为1.2；活荷载分项系数为1.3。
5、材料选用：混凝土采用C25（fc=11.9N/mm2，ft=1.27N/mm2）钢筋梁中受力主筋采用HRB400级（fy=360N/mm2）其余采用HPB235级（fy=210N/mm2）三、设计内容1、确定结构平面布置图：柱网、主梁、次梁及板的布置2、板的设计（按塑性理论）3、次梁设计（按塑性理论）4、主梁设计（按弹性理论）5、绘制结构施工图，包括：（1）、结构平面布置图（2）、板、次梁、主梁的配筋图（3）、主梁弯矩包络图及抵抗弯矩图（4）、设计说明（5）、次梁钢筋材料表四、成果要求1、课程设计在1周内完成。
2、计算书必须统一格式，并用钢笔抄写清楚（或打印）。
计算书（施工图）装订顺序：封面、评语页、目录、任务书、设计说明、计算书正文和施工图。
3、施工图统一为A3图纸。
要求图面布局均匀、比例适当、线条流畅、整洁美观，严格按照建筑制图标准作图。
4、在完成上述设计任务后方可参加设计答辩及成绩评定。
五、参考资料1、《混凝土结构设计》，梁兴文主编，中国建筑工业出版社2、GB50010-2002，《混凝土结构设计规范》3、GB50009-2001，《建筑荷载设计规范》第二篇：整体式单向板肋梁楼盖设计任务书整体式单向板肋梁楼盖设计任务书设计某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖，要求进行第二层楼面梁格布置，确定梁、板、柱截面尺寸，计算梁板配筋，并绘制施工图。
钢筋混凝土单向板肋梁楼盖课程设计报告1. 引言本报告是针对钢筋混凝土单向板肋梁楼盖的课程设计，旨在通过对该结构的设计、分析和计算过程的阐述，展示该设计的合理性和可行性。
本设计报告主要包括以下几个部分：结构概述、荷载计算、构件设计与分析、梁板节点及连接设计、施工及安装。
2. 结构概述本楼盖结构为钢筋混凝土单向板肋梁楼盖，采用跨度均布等截面的预制板肋梁构件。
结构整体均布荷载代表了一般建筑的设计情况，旨在确保结构的安全稳定。
3. 荷载计算在本设计中，对楼盖结构的荷载进行了详细计算。
荷载包括常用荷载和特殊荷载两部分。
常用荷载主要包括自重、楼面活荷载和雪荷载等，特殊荷载主要包括风荷载和地震荷载等。
经过计算，得出了各部分荷载的数值，并根据相关规范和设计规定进行了工况组合，最终得到荷载作用下的最不利组合。
4. 构件设计与分析本楼盖采用钢筋混凝土单向板肋梁作为承载结构，需要根据荷载计算结果进行构件的设计和分析。
4.1 单向板设计单向板的设计主要包括板的几何尺寸确定、受力分析和钢筋设计。
根据板的受力特点，合理确定板的厚度和跨度，然后进行弯矩、剪力和挠度等受力分析。
4.2 肋梁设计肋梁是单向板的主要构件，其设计包括几何尺寸确定、受力分析和钢筋设计。
通过合理确定肋梁的几何参数，进行弯矩、剪力和挠度等受力分析，并进行钢筋配筋设计。
5. 梁板节点及连接设计梁板节点的设计是钢筋混凝土单向板肋梁楼盖设计中重要的一部分。
节点的设计应满足结构的刚度和强度要求，并确保节点的可施工性。
本设计中，根据节点的受力特点，选择适当的节点形式，并进行相应的强度和刚度计算。
设计中应考虑节点的承载力、刚度、连接形式等因素，并根据相关规范和设计规定进行设计。
6. 施工及安装在这一部分，对钢筋混凝土单向板肋梁楼盖的施工过程进行详细的描述。
包括梁板制造、预应力张拉、场地布置、施工步骤等内容。
同时，还需要考虑安装过程中的安全问题，采取相应的安全措施，以确保施工过程的顺利进行。
. 1华东交通大学理工学院课程设计计算书课程名称:现浇楼盖课程设计题目:现浇钢筋混凝土单向板肋梁楼盖学院(直属系) :土建年级/专业/班: 08土木建工1班学生姓名:黄河学号:222指导教师:吴浪开题时间:2011年5月19日完成时间:2011年5月23日目录目录 (2)现浇钢筋混凝土单向板肋梁楼盖设计 (3)1．设计资料 (3)2．楼盖的结构平面布置 (3)3．板的设计 (4)3.1荷载 (4)3.2计算简图 (4)3.3弯矩计算值 (5)3.4正截面受弯承载力计算 (5)4.次梁设计 (6)4.1荷载设计值 (6)4.2计算简图 (6)4.3力计算 (7)4.4承载力计算 (7)4.4.1正截面受弯承载力 (7)4.4.2斜截面受剪承载力 (8)5.主梁设计 (8)5.1荷载设计值 (8)5.2计算简图 (8)5.3力设计值及包络图 (9)5.3.1弯矩设计值 (9)5.3.2剪力设计值 (9)5.3.3弯矩、剪力包络图 (9)5.4承载力计算 (11)5.4.1正面受弯承载力 (11)5.4.2斜截面受剪承载力 (12)现浇钢筋混凝土单向板肋梁楼盖设计1．设计资料1. 建筑物安全等级：二级；2.建筑物平面尺寸（L1×L2）：33.6×20.7（31号），墙厚370，钢筋混凝土柱350×350；3.荷载：1)楼面活载：72/k m N ）楼面面层：20厚水泥砂浆 3w /20m kN =γ)钢筋混凝土容重：3/25m kN c =γ）楼侧面、楼底粉刷层：15厚混合砂浆3/17m kN n =γ ；4.材料：1）混凝土C20；2）钢筋：受力钢筋用HRB335级钢筋，腹筋用HPB235级钢筋。
2．楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。
主梁的跨度为6.9m ，次梁的跨度为5.6m ，主梁每跨布置两根次梁，两边板跨度为2.3m ，中间跨度为2.3m ， 则按单向板设计。

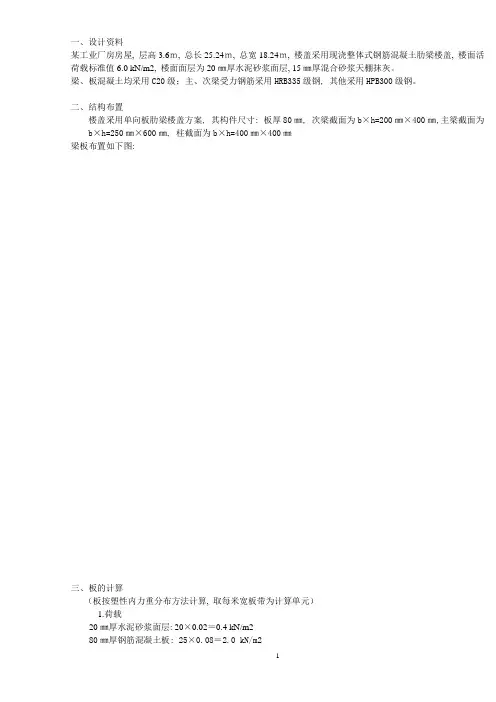

课程设计题 I钢筋混凝土现浇单向肋形楼盖课程设计一：设计资料某多层厂房，采用钢筋混凝土单向板肋形楼盖，其楼面结构布置简图如图1-1所示，楼面荷载、材料及构造等设计资料如下：1楼面荷载：均布活荷载标准值k q =2.5kN/m2；2楼面做法：30㎜厚水磨石面层，钢筋混凝土现浇板，20㎜混合砂浆抹底。
3材料：混凝土强度等级C20；梁内受力纵筋为HRB335，其他为HRB235钢筋。
4板伸入墙内120㎜，次梁伸入墙内240㎜，主梁伸入墙内370㎜；柱的截面积尺寸为400㎜×400㎜。
5主梁跨度为 6.0m ，次梁跨度为 5.1m 。
二、楼盖的结构平面布置主梁沿房屋的横向布置，次梁沿纵向布置。
主梁跨度为6m ，次梁跨度为 5.1m 。
主梁每跨内布置两根次梁。
其间距为 2.0m ，楼盖结构平面布置如图2-1所示。
根据构造要求，板厚取次梁截面高度应满足取h=400mm ，截面宽度取为b=200mm 。
主梁截面高度应满足取h=600mm ，取截面宽度为b=250mm 。
三、板的设计板按考虑塑性内力重分布法计算：1.荷载恒荷载标准值：20mm 水泥砂浆面层)(.602003.02m kN （80mm 钢筋混凝土现浇板)(.022508.02m kN )(750~50086000~12600081~121mm h)(5040200040180mm mmh)(425~283125100~185100121~181mm h20mm 混合砂浆抹底)(4.301702.02m kN ─────────────)(94.22m kN g k活荷载标准值)(5.22m kN q k 恒荷载设计值)(528.394.22.12m kN g 活荷载设计值)(5.35.24.12m kN q 总计)(1.72m kN qg2.计算简图次梁截面为mm mm 200400，板在墙上的支撑长度为mm 120，则板的计算跨度：边跨取m l 820.101中间跨ml l n 8.12.00.2202跨度差%10%18.1/8.182.1，可按等跨连续板计算，取1m 宽板带作为计算单元，计算简图如图2-2所示。
钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑（某生产车间）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）二、设计容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性力重分布计算）3、次梁强度计算（按塑性力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明平面尺寸：31200mm*18900mm钢筋混凝土单向板肋梁楼盖课程设计一、设计资料1、某设计使用年限为50年工业厂房楼盖，采用整体式钢筋混凝土结构，楼盖梁布置如图所示。
325m /kN =γ2/7mkN 2、 生产车间的四周外墙均为承重砖墙，设5m 钢筋混凝土柱，其截面尺寸为300mm ×300mm 。
3、荷载（1）、楼面活荷载：（2）、楼面面层：20mm 厚水泥砂浆面层 （3）、楼盖自重：钢筋混凝土容重（4）、平顶粉刷：三夹板顶棚 重度为2/18.0m kN（5）、恒载分项系数为：1.2；活载分项系数为1.3（因工业厂房楼盖楼面活荷载标准值大于2/4m kN ）。
4、材料选用：（1）、混凝土：采用C25（ cf =11.9 N/2mm ,tf =1.27N/2mm )。
次梁受力筋用HRB335级（yf =300N/2mm )，板及梁的其它钢筋可以采（2）、钢筋：主梁及用HPB235（yf =210N/2mm )。
二、板的计算板按考虑塑性力重分布方法计算。
板的397.22100624012<≈=mmmml l ,宜按双向板设计，按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。
本例按单向板计算。
板的厚度按构造要求曲mm mm l mm h 5.5240210040801=≈>=。
目录1.设计资料 (1)1.1建造地点与基本概况 (3)1.2楼面构造层做法（至上而下） (3)1.3设计方案 (3)1.4材料选用 (3)2.楼盖的结构平面布置 (3)3.板的设计 (5)3.1荷载 (5)3.2计算简图 (5)3.3弯矩计算值 (6)3.4正截面受弯承载力计算 (7)4.次梁设计 (7)4.1荷载设计值 (7)4.2计算简图 (8)4.3内力计算 (8)4.4承载力计算 (9)4.4.1正截面受弯承载力 (9)4.4.2斜截面受剪承载 (10)5.主梁设计 (12)5.1荷载设计值 (12)5.2计算简图 (12)5.3内力设计值及包络图 (13)5.3.1弯矩设计值 (13)5.3.2剪力设计值 (13)5.3.3弯矩、剪力包络图 (13)5.4承载力计算 (16)5.4.1正面受弯承载力 (16)5.4.2斜截面受剪承载力 (18)6、绘制施工图 (18)6.1施工说明 (18)6.2结构平面布置图 (19)6.3板配筋图 (19)6.4 次梁配筋图 (17)6.5主梁配筋图 (17)整体式单向板肋梁楼盖设计1、设计资料某一般金工车间楼盖，采用整体式钢筋混凝土单向板肋梁楼盖结构形式，其柱网布置下图所示1、1建造地点与基本概况建造地点为西安市某地，外墙采用490mm厚的砖墙。
该结构的重要性系数为1.0，使用环境类别为2a类。
板的外墙上的支承长度为120mm，梁在外墙上的支承长度为370mm。
1、2楼面构造层做法（至上而下）楼面水泥砂浆面层厚20mm (γ=20kN/m2);现浇混凝土楼板厚80mm (γ=25kN/m 2)混合砂浆天棚抹灰厚15mm （γ=17kN/m 3）。
1、3设计方案1、4材料选用 楼板、次梁及主梁的混凝土强度等级均为C30（fc=14.3N/mm 2 ；ft=1.43 N/mm 2 ）板中钢筋和梁中箍紧采用HPB335级钢筋；主梁、次梁受力钢筋采用HRB400级钢筋。
板伸入外墙内120mm ，次梁及主梁伸入墙内370mm ，柱的截面尺寸b ×h=350mm × 350mm ， 结构层高为4.2m2、楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。
主梁跨度为6.6m ，次梁的跨度为6.0m ，主梁每跨内布置两根次梁，板的跨度为2o l /1o l =6.6/2=2.2，因此按单向板设计。
按跨高比条件，要求板厚h ≥2200/30=73mm ，对工业建筑的楼盖板，要求h ≥80mm ，取板厚h=80mm 。
次梁截面高度应满足h=o l /18～o l /12=6000/18～6000/12=333～500mm 。
考虑到楼面可变荷载比较大，取h=450mm 。
截面宽度取b=200mm主梁截面高度应满足h=o l /15～o l /12=6600/15～6600/10=440～660mm 。
取h=650mm 截面宽度为b=300mm结构表3、板的设计3.1荷载板的永久荷载标准值80mm 厚现浇钢筋混凝土楼板 0.08×25=2kN/2m 20mm 厚楼面水泥砂浆面层 0.02×20=0.4kN/2m 15mm 厚混合砂浆抹灰 0.015×17=0.255kN/2m小计 2.655kN/2m 板的可变标准荷载值 12.0kN/2m永久荷载分项系数取1.2，因楼面可变荷载标准值大于4.0kN/2m ，所以可变荷载分项系数应取1.3。
于是板的永久荷载设计值 g=2.655×1.2=3.186kN/2m 可变荷载设计值 q=12.0×1.3=15.6kN/2m荷载总设计值 g+q=3.186+15.6=18.786kN/2m 近视值为g+q=18.8kN/2m 3、2计算简图按塑性内力重分布设计，次梁截面为200mm ×450mm ，现浇板在墙上的支承长度不小于100mm ，取板在墙上的支承长度为120mm 。
按塑性内力重分布设计，板的计算跨度：边跨o l =n l +h/2=2200-120-100+80/2=2020mm中间跨：o l =n l =2200-200=2000mm因跨度相差小于10%，可按等跨连续板计算。
取1m宽板带作为计算单元，计算简图如图所示3.3弯矩计算值不考虑板块供作用截面弯矩的折减。
由表11-1可查得，板的弯矩系数m a 分别为：边支座为0，边跨中，1/11；离端第二支座，-1/11；中跨中，1/16；中间支座，-1/14。
故1M =-B M =（g+q)201l /11=18.8×202.2/11=6.97kN ·mC M =-（g+q ）202l /14=-=-18.8×2.02 /14=-5.37kN ·m 3M =2M =（g+q ）202l /16==18.8×2.02 /16=4.70kN ·m 这是对端区单向板而言的，对于中间区格单向板，其C M 和2M 应乘以0.8，C M =0.8×-2.24=-1.79kN ·m ；2M =0.8×1.96=1.57kN ·m3.4正截面受弯承载力计算环境类别为2a 类，C30混凝土，板的最小保护层厚度c=20mm 。
假定纵向钢筋直径d 为10mm,板厚80mm ，o h =h-c-d/2=80-20-10/2=55mm ；板宽b=1000mm 。
C30混凝土，1a =1.0，c f =14.3kN/2m ；HPB335钢筋，y f =300N/2m 。
板配筋计算的过程于下表。
楼面板的配筋计算计算结果表明，支座截面的 均小于0.35，符合塑性内力重分布的原则；s A /b*h=314.0/（1000×80）=0.392%，此值大于0.45t f /y f =0.45×1.43/270=0.24%，同时大于0.2%，满足最小配筋率。
4.次梁设计按考虑塑性内力重分布设计。
根据本车间楼盖的实际使用情况，楼盖的次梁和主梁的可变和在不考虑梁从属面积的荷载折减。
4.1荷载设计值由板传来的恒载： 3.186×2.2=7.0kN/2m次梁自重： 25×0.2×（0.45-0.08）×1.2=2.22kN/2m 次梁150mm 抹灰： 17×0.015×（0.45-0.08）×2×1.2=0.3kN/2m小计 g=9.52kN/2m板的可变荷载标准值 q=15.6×2.2=34.32kN/2m 荷载总计算值 P=g+q=43.84kN/2m 4.2计算简图按塑性内力重分布设计。
次梁在砖墙上的支承长度为370mm 。
主梁截面为300mm ×650mm 。
计算跨度：边跨 1o l =n l =（6000-120-300/2）×1.025=5873mm中间跨2o l =n l =6000-300=5700mm因跨度相差小于10%，可按等跨连续板计算。
计算简图如下图所示4.3内力计算由表11-1、表11-3可分表查得弯矩系数和剪力系数。
弯矩设计值： A M =01M =-B M =（g+q ）201l /11=43.84×2873.5/11=137.47kN ·m 2M =（g+q ）202l /16=43.84×27.5/16=89.02kN ·m C M =-（g+q ）202l /14=-43.84×27.5/14=-101.74kN ·m 剪力设计值：A V =0.45（g+q ）n1l =0.45×43.84×5.75=113.44kN Bl V =0.60（g+q ）n1l =0.60×43.84×5.75=151.25kN Br V =C V =0.55（g+q ）n2l =0.55×43.84×5.7=134.81kN4.4承载力计算4.4.1正截面受弯承载力正截面受弯承载力计算时，跨内按T 形截面计算，翼缘宽度去'f b =l /3=6000/3=2000mm ；又'f b =b+n s =200+2000=2200,b+12'h f =200+12×80=1160故取'f b =1660mm 。
除B 截面纵向钢筋排两排布置外。
其余截面均布置一排。
环境类别为2a 级，C30混凝土，梁的最小保护厚度c=25mm ，假定箍紧直径为10mm ，纵向钢筋直径20mm,则一排纵向钢筋o h =450-25-10-20/2=410mm 二排纵向钢筋o h =410-25=385mm 。
C30混凝土，1a =1.0，c β=1，c f =14.3N/2mm ，t f =1.43N/2mm ；纵向钢筋采用HRB400钢，y f =360N/2mm ，箍筋采用HRB335钢筋，y v f =360N/2mm 。
正截面承载力计算过程列于下表。
经判别跨内截面均属于第一类T 形截面。
截 面 1 B 2 C 弯矩设计值（KN ·m ）137.47-137.4789.02-101.74计算结果表明，支座截面的ξ均小于0.35；s A /b*h=565/（200×500）=0.57%，此值大于0.45t f /y f =0.45×1.43/360=0.18%，满足最小配筋率。
4.4.2斜截面受剪承载斜截面受剪承载力计算包括：截面尺寸的复核、腹筋计算和最小配筋率验算。
验算截面尺寸：w h =o h -'f h =380-80=300mm ，因w h /b=300/200=1.5＜4，截面按下式验算：0.25c βc f b o h =0.25×1×14.3×200×380=2751.17×310N ＞max V =151.25N ，截面满足要求。
计算所需腹筋采用采用Φ6双支箍筋，计算支座B 左侧截面。
007.0h sAf bh f V sv yv t cs +=可得到箍筋间距Br 0yv 7.0bh f V h A f S t sv -==82.131********.17.01081.1343806.563603=⨯⨯⨯-⨯⨯⨯=㎜ 调幅后受剪承载力应加强，梁局部范围内将计算的箍筋面积增加20%或箍筋间距减小20%。
现调整箍筋间距s=0.8×131.82=105.46mm ，截面高度在300到500㎜的梁，最大箍紧间距200㎜最后取箍紧间距s=150㎜。
