CFG桩筏及筏板基础设计总结

一：复核地基设计
复合地基是指天然地基在地基处理过程中部分土体得到增强，或被置换，或在天然地基中设置加筋材料，加固区是由基体（天然地基土体或被改良的天然地基土体）和增强体两部分组成的人工地基。

在荷载作用下，基体和增强体共同承担荷载的作用。

（1）分类：
1.水泥土搅拌桩复合地基
2.高压喷射注浆桩复合地基
3.砂桩地基
4.振冲桩复合地基
5.土和灰土挤密桩复合地基
6.水泥粉煤灰碎石桩（CFG）复合地基
7.夯实水泥土桩复合地基。

（2）水泥粉煤灰碎石桩（CFG）复合地基：
水泥粉煤灰碎石桩由碎石、石屑、砂、粉煤灰掺水泥加水拌和，用各种成桩机械制成的具有一定强度的可变强度桩。

CFG桩是一种低强度混凝土桩，可充分利用桩间土的承载力共同作用，并可传递荷载到深层地基中去，具有较好的技术性能和经济效果。

（3）CFG复合地基计算：
（4）CFG桩施工注意事项：（5）CFG桩的检测：
二，天然筏板基础计算：
对于桩筏基础其隐含值为0；对于没有没有地质资料的筏板基础，其隐含值为，交互输入中用户给定的数值；对于有地质资料的筏板基础，其值为板面荷载值除以沉降值。

路基CFG桩施工工艺总结报告范本路基CFG（Cement Fly-Ash Grouting）桩施工工艺总结报告一、工程概况本工程位于XX省XX市，是一项路基改造工程。

施工内容为路基CFG桩施工，总计施工XX根。

二、工艺流程1. 原始土地整理在施工区域清除杂草、石块和其他障碍物，确保施工区域的平整与清洁。

2. CFG桩施工准备2.1 根据设计要求和现场实际情况，确定CFG桩的布置位置和密度。

2.2 调查研究地下管线的位置，标示出禁止施工区域。

2.3 采用适当的设备（如钻孔设备）进行桩位验收测量，并标记桩位。

3. 钻孔3.1 按照设计要求，选用合适的钻孔机进行钻孔。

3.2 桩孔直径和深度根据设计要求确定。

3.3 桩孔直径范围为XXXmm至XXXmm，桩孔深度范围为XXXm至XXXm。

3.4 钻孔时，严格控制钻孔机的倾斜度和水平度，避免偏斜或倾倒。

4. 清理4.1 钻孔完成后，用沉水泥浆冲洗钻孔，清除杂质和未固结的土层。

4.2 确保钻孔内壁洁净、光滑，并具备良好的粘结性。

5. 注浆5.1 配制高标号的水泥和飞灰，并按照设计要求确定掺合比例。

5.2 使用泵车将注浆材料送入钻孔中，并同时通过钻孔底部吹出。

5.3 注浆时间和浆液流量要严格控制，确保浆液充实钻孔的同时，不超出设计要求。

6. 桩头制作6.1 根据设计要求，制作桩头部分。

6.2 桩头的形式和尺寸根据设计要求确定。

6.3 桩头混凝土强度等级按设计要求确定。

7. 质量控制7.1 在施工过程中，严格按照设计要求进行质量检验与控制。

7.2 对CFG桩的外观质量、注浆质量和桩头质量进行检查和评定。

三、施工质量1. CFG桩的直径、深度、注浆质量等各项参数符合设计要求。

2. CFG桩的表面光滑、无明显缺损、裂缝和渗漏等质量问题。

3. CFG桩的桩头与路基之间紧密衔接，无明显变形或破坏。

四、安全与环保1. 在施工过程中，严格遵守安全操作规程，确保施工人员的人身安全。

CFG桩施工1.CFG桩定义CFG 桩：又称水泥粉煤灰碎石桩。

是由水泥、粉煤灰、碎石、石屑或砂等混合料加水拌和形成高黏结强度桩，并由桩、桩间土和褥垫层一起组成复合地基的地基处理方法。

适用于处理黏性土、粉土、砂土和已自重固结的素填土等地基。

对淤泥质土应按地区经验或通过现场试验确定其适用性。

2.CFG桩施工的基本规定2. 1 CFG 桩应选择承载力相对较高的土层作为桩端持力层。

2．2 CFG 桩复合地基设计时应进行地基变形验算。

2．3 技术人员应掌握所承担工程的地基处理目的、加固原理、技术要求和质量标准等。

施工中应有专人负责质量控制和监测，并做好施工记录。

当出现异常情况时，必须及时会同有关部门妥善解决。

2．4 施工过程中应有专人或专门机构负责质量监督。

施工结束后应按国家有关规定进行工程质量检验和验收。

3. 施工准备3. 1 技术准备1．施工前应具备下列资料和条件（1）建筑物场地工程地质报告和必要的水文资料；（2）CFG 桩布桩图，并应注明桩位编号，以及设计说明和施工说明；（3）建筑场地邻近的高压电缆、电话线、地下管线、地下构筑物及障碍物等调查资料；（4）建筑物场地的水准控制点和建筑物位置控制坐标等资料；（5）具备“三通一平”条件。

2．施工技术措施施工前的工艺试验在CFG桩大面积施工前，在现场选一块场地进行试桩，根据试桩确定合理的施工工艺，并（1）确定施工机具和配套设施；（2）编制材料供应计划，标明所用材料的规格、质量要求和数量；（3）进行工艺试验，对按设计要求（桩径、桩长、桩距）制成的桩进行单桩承载力、复合地基承载力，根据试验结果，复核、修正设计，并与设计单位进行沟通。

CFG桩施工前按照室内配方进行试桩4根。

施工前的工艺试验主要是验证以下几个方面：①依据成孔速率复核所选择的施工机具、设备、是否适合该区域的地质情况及桩径与桩长；②结合该施工机具的走行速率、成桩速率，明确该种施工机具的工作效率，结合安排施工机械与人员；③明确该种施工机具对本区域地质在不同钻进深度时的工作电流；④明确混合料灌注过程中芯管的提拔速率。

CFG桩施工总结CFG 桩（带桩帽）和桩间土、褥垫层一起形成复合地基，无论桩端落在一般土层还是坚硬土层，均可保证桩间土始终参与工作。

褥垫层是CFG桩和桩间土形成复合地基不可缺少的一部分，通过改变褥垫层的厚度，可以调整桩与桩间土承担荷载的比例。

CFG桩进行地基加固的示意图见图1。

图1 CFG桩加固地基示意图（单位：m）（二）原材料准备桩体原材料采用碎石、石屑、粉煤灰、水泥按C15 混凝土配比。

坍落度控制在6~8cm 范围内、混合料28天强度不小于15MPa。

（三）施工设备水泥：采用强度等级32.5 MPa及其以上的普通硅酸盐水泥，水泥进场时应有出厂合格证，并有现场复验报告。

粉煤灰：采用细度不大于45%的Ⅱ级或Ⅱ级以上的粉煤灰；粉煤灰进场时应有出厂合格证，并有现场复验报告。

碎石：采用粒径为20~40mm粒级的坚硬碎石或卵石，含泥量不大于3%且应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53的规定。

石屑：粒径2.5~20mm，含泥量不大于5%，当石屑缺少时，可以采用中砂或粗砂代替石屑。

外加剂：根据施工需要通过试验确定。

桩体原材料采用碎石、石屑、粉煤灰、水泥按C15混凝土配比。

坍落度控制在6～8 cm 范围内，混合料28天强度不小于15 MPa。

（二）施工设备1.CFG桩成桩可采用振动沉管桩机和长螺杆桩机施工。

采用振动沉管法产生的挤土效应能提高桩周土的密实性，加快排水。

长螺杆法产生大量淤泥需要外运，污染环境。

根据软土地层的性质、设计要求和场地周围的环境等情况，选择采用振动沉管桩机成桩。

振动沉管桩机主要由控制台、桩架、卷扬机、振动锤、桩管、料斗口、吊斗、滚筒组成。

选用DZ60型振动桩锤，激振力276kN，桩管长度不小于30m，桩底架可以配重。

桩机利用卷扬机牵引桩架底部的滚筒，实现桩机的各方向行走移动。

为了保证混合料质量，拌和设备要求采用强制式拌和机，原材料采用自动计量，避免因混合料质量缺陷造成桩身质量缺陷。

CFG桩成桩常用施工方法及质量控制措施总结[最终定稿]第一篇：CFG桩成桩常用施工方法及质量控制措施总结技术工作总结徐雷自在2002年西安市西大街时代盛典项目工程施工中采用CFG桩处理地基土以来，到2010年西安市紫云溪小区同样采用CFG桩施工工艺，经过两次CFG桩施工过程，通过学习CFG桩施工工艺，发现施工所存在问题，现将CFG桩在施工方法及质量控制方面中的工程技术总结如下：一、CFG桩施工原理：CFG桩是水泥粉煤灰碎石桩的简称，一般有三种成桩施工方法：振动沉管灌注成桩(适用于粉土、粘性土及素填土地基)、长螺旋钻孔灌注成桩(适用于地下水位以上的粘性土、粉土、素填土、中等密实以上的砂土)和长螺旋钻孔、管内泵压混合料灌注成桩(适用于粘性土、粉土、砂土以及对噪声或泥浆污染要求严格的场地)。

CFG桩复合地基，通过改变桩长、桩距、褥垫厚度和桩体配比，能使复合地基承载力幅度的提高有很大的可调性。

它具有沉降变形小、施工简单、造价低、承载力提高幅度大、适用范围较广、社会和经济效益明显等特点，广泛地用于工业厂房和民用住宅的地基处理和加固。

CFG桩最常用的成桩施工方法有振动沉管灌注成桩和长螺旋钻孔、管内泵压混合料灌注成桩两种方法。

二、CFG桩施工工艺流程1、振动沉管灌注成桩施工工艺流程1)、复核放线桩位、定位点和水准点，确定施打顺序，施打顺序一般有地面时，启动电机，将钻杆旋转下沉至设计标高，关闭电机，清理钻孔周围土。

成孔时应先慢后快，这样能避免钻杆摇晃，也能及时检查并纠正钻杆偏位的差值。

4)、灌注及拔管。

CFG桩成孔到设计标高后，停止钻进，开始泵送混合料，当钻杆芯管充满混合料后开始拔管，严禁先拔管后泵料。

成桩的提拔速度宜控制在2m/min～3m/min，成桩过程宜连续进行，应避免供料出现问题导致停机待料。

5)、移机。

移机前对下一根桩的桩位进行清理辨识，确保桩位的准确性。

必要时移机后清洗钻杆和钻头。

三、常见施工质量问题和控制措施1、振动沉管灌注成桩施工质量问题和控制措施①、施工扰动使土的强度降低。

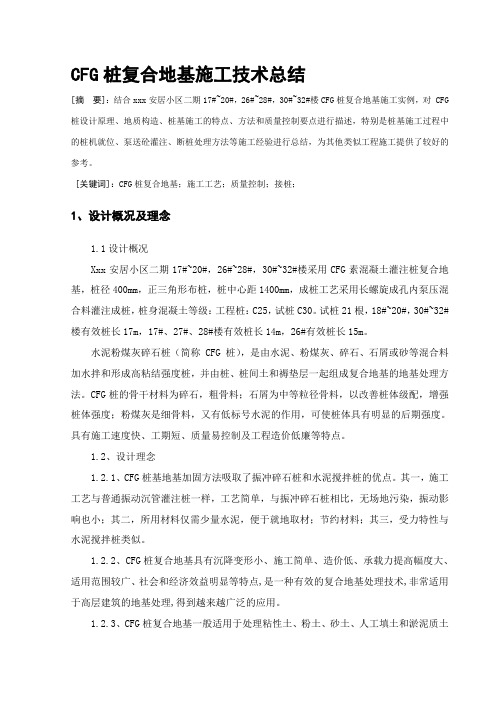

CFG桩复合地基施工技术总结[摘要]：结合xxx安居小区二期17#~20#，26#~28#，30#~32#楼CFG桩复合地基施工实例，对 CFG 桩设计原理、地质构造、桩基施工的特点、方法和质量控制要点进行描述，特别是桩基施工过程中的桩机就位、泵送砼灌注、断桩处理方法等施工经验进行总结，为其他类似工程施工提供了较好的参考。

[关键词]：CFG桩复合地基；施工工艺；质量控制；接桩；1、设计概况及理念1.1设计概况Xxx安居小区二期17#~20#，26#~28#，30#~32#楼采用CFG素混凝土灌注桩复合地基，桩径400mm，正三角形布桩，桩中心距1400mm，成桩工艺采用长螺旋成孔内泵压混合料灌注成桩，桩身混凝土等级：工程桩：C25，试桩C30。

试桩21根，18#~20#，30#~32#楼有效桩长17m，17#、27#、28#楼有效桩长14m，26#有效桩长15m。

水泥粉煤灰碎石桩（简称 CFG 桩），是由水泥、粉煤灰、碎石、石屑或砂等混合料加水拌和形成高粘结强度桩，并由桩、桩间土和褥垫层一起组成复合地基的地基处理方法。

CFG桩的骨干材料为碎石，粗骨料；石屑为中等粒径骨料，以改善桩体级配，增强桩体强度；粉煤灰是细骨料，又有低标号水泥的作用，可使桩体具有明显的后期强度。

具有施工速度快、工期短、质量易控制及工程造价低廉等特点。

1.2、设计理念1.2.1、CFG桩基地基加固方法吸取了振冲碎石桩和水泥搅拌桩的优点。

其一，施工工艺与普通振动沉管灌注桩一样，工艺简单，与振冲碎石桩相比，无场地污染，振动影响也小；其二，所用材料仅需少量水泥，便于就地取材；节约材料；其三，受力特性与水泥搅拌桩类似。

1.2.2、CFG桩复合地基具有沉降变形小、施工简单、造价低、承载力提高幅度大、适用范围较广、社会和经济效益明显等特点,是一种有效的复合地基处理技术,非常适用于高层建筑的地基处理,得到越来越广泛的应用。

1.2.3、CFG桩复合地基一般适用于处理粘性土、粉土、砂土、人工填土和淤泥质土地基；既可用于挤密效果好的土，又可用于挤密效果差的土。

独立基础下CFG桩设计方法及问题分析在现代建筑工程中，CFG桩复合地基因其自身的优势在工程中应用越来越广泛，独立基础下的CFG桩也会在一定的场地条件下体现出其优越性，然而其设计方法可引荐的文章相对较少。

为此，根据具体的设计经验介绍其设计方法。

标签：CFG桩；面积置换率随着社会的不断进步和建筑行业的蓬勃发展，在土建工程中，筏板下满堂布CFG桩（水泥粉煤灰碎石桩简称）复合地基因其施工工艺简单，建设造价较低，地基处理效果良好，主体最终沉降量较小等优点，其处理方法越来越得到工程界的认可，已经成为一种较为常见的地基处理形式，其设计方法也相对简单，但有时也会遇到一种特殊的CFG桩形式：独立基础下CFG桩复合地基。

其计算过程可能会在一些设计人员脑中存一些疑问：这种情况下的复合地基承载力怎么计算？是否与筏板下满堂布CFG桩复合地基计算方法相同，独立基础底面大小怎么确定？带着这此疑问我们先来看看《建筑地基处理技术规范》JGJ79-2012的CFG桩规范计算公式：由复合地基计算公式可以看出，λ、β均为经验系数，当单桩承载力和桩间土承载力己知时，影响复合地基承载力的因素只有面积置换率。

在筏板下满堂布CFG桩情况下设计时，设计人员在计算面积置换率时会根据桩间距确定一根桩分担的处理地基面积的等效圆直径来计算，这时当筏板从边桩中心外挑长度小于1/2桩间距时（一般应小于等于1/2桩间距）就存在边桩面积置换率计算值偏小的情况，考虑到筏板基础底面积较大，承载力计算时可忽略其影响作为安全储备。

在独立基础下布置CFG桩时因其桩数量较少（一般不多于16根桩），因此应精确计算面积置换率，否则误差较大。

面积置换率应按m=独立基础底面积/桩数量计算，进而根据规范公式计算复合地基承载力，不过这里存在一个问题就是一般情况下都是先确定地基承载力，再计算基础底面积，而独立基础下CFG桩的独立基础大小又影响着面积置换率的数值，进而影响复合地基承载力，当桩数一定时地基承载力与独基大小是相互影响的关系，也即桩与土承担荷载比例问题。

独立基础下CFG桩设计方法及问题分析在现代建筑工程中，CFG桩复合地基因其自身的优势在工程中应用越来越广泛，独立基础下的CFG桩也会在一定的场地条件下体现出其优越性，然而其设计方法可引荐的文章相对较少。

为此，根据具体的设计经验介绍其设计方法。

标签：CFG桩；面积置换率随着社会的不断进步和建筑行业的蓬勃发展，在土建工程中，筏板下满堂布CFG桩（水泥粉煤灰碎石桩简称）复合地基因其施工工艺简单，建设造价较低，地基处理效果良好，主体最终沉降量较小等优点，其处理方法越来越得到工程界的认可，已经成为一种较为常见的地基处理形式，其设计方法也相对简单，但有时也会遇到一种特殊的CFG桩形式：独立基础下CFG桩复合地基。

其计算过程可能会在一些设计人员脑中存一些疑问：这种情况下的复合地基承载力怎么计算？是否与筏板下满堂布CFG桩复合地基计算方法相同，独立基础底面大小怎么确定？带着这此疑问我们先来看看《建筑地基处理技术规范》JGJ79-2012的CFG桩规范计算公式：由复合地基计算公式可以看出，λ、β均为经验系数，当单桩承载力和桩间土承载力己知时，影响复合地基承载力的因素只有面积置换率。

在筏板下满堂布CFG桩情况下设计时，设计人员在计算面积置换率时会根据桩间距确定一根桩分担的处理地基面积的等效圆直径来计算，这时当筏板从边桩中心外挑长度小于1/2桩间距时（一般应小于等于1/2桩间距）就存在边桩面积置换率计算值偏小的情况，考虑到筏板基础底面积较大，承载力计算时可忽略其影响作为安全储备。

在独立基础下布置CFG桩时因其桩数量较少（一般不多于16根桩），因此应精确计算面积置换率，否则误差较大。

面积置换率应按m=独立基础底面积/桩数量计算，进而根据规范公式计算复合地基承载力，不过这里存在一个问题就是一般情况下都是先确定地基承载力，再计算基础底面积，而独立基础下CFG桩的独立基础大小又影响着面积置换率的数值，进而影响复合地基承载力，当桩数一定时地基承载力与独基大小是相互影响的关系，也即桩与土承担荷载比例问题。

CFG桩复合地基与筏板基础的工程设计摘要：在我国，由于早期的建筑物通常为多层建筑，高层建筑少之又少，所以普遍采用天然地基上的浅基础。

进入二十一世纪以来，随着高层建筑的大量兴建，桩基础已成为广泛应用的一种基础形式。

这主要是因为桩基础设计简便，工艺成熟利于应用。

另一方面，由于高层建筑竖向荷载比多层建筑要大很多，在风荷载和地震荷载作用下的倾覆力矩也因为建筑高度的增加而成倍增加。

这就要求基础和地基在协同工作时能提供较高的水平和竖向承载力，并将沉降和倾斜控制在规范的限值之内。

桩基础就是众多基础形式中最理想的基础形式。

关键词：CFG桩复合地基；地基处理；沉降引言对高层建筑而言，应用的较多的是桩筏基础和经人工处理的复合地基。

在商业建筑中，工程造价是基础方案确定的一个重要因素，总的来说桩筏基础造价要比筏板基础造价增加10%~20%，经人工处理的复合地基造价要比未经处理的天然地基造价增加5%~15%，而地基处理方面应用最多的就是CFG桩复合地基。

由于CFG桩复合地基比桩基础更有价格优势，所以CFG人工复合地基受到越来越多地产开发商的青睐，CFG桩复合地基的研究具有非常重要的意义。

1.上部结构-基础-CFG复合地基的作用机理CFG桩复合地基是当前工程中应用相对广泛的一种人工地基，它具有工艺成熟、成本低等优点。

CFG桩复合地基和筏板基础的设计与桩筏基础和天然地基有很多不同之处。

在设计上除了需要考虑上部结构-筏板基础-CFG复合地基的相互作用之外，还要考虑CFG桩复合地基的桩土共同工作机理。

在设计过程中上部结构-筏板基础-地基是一个有机整体，彼此之间既传递荷载又互相约束。

上部结构通过竖向构件将荷载传递给筏板，筏板又传递给地基。

除此之外，筏板还与上部结构共同工作，利用筏板自身的刚度调节不均匀沉降。

所以在《建筑地基基础设计规范》8.4.22条中规定了筏板的整体挠度值不宜大于0.05%，主楼筏板边与相邻地下车库柱的沉降差不应大于主楼墙边与相邻柱距离的0.1%。

桩筏基础施工钢筋优化总结摘要：本文主要介绍地下室比较常用的桩基础和筏板基础在施工过程中钢筋的优化内容，通过对设计要求的理解及不同钢筋不同部位的合理利用对原设计要求进行二次深化改良，实现科学用钢节约降耗的目的。

关键词：基础；优化方案；沟通协商；科学用钢一、前言改革开放以来国家基础建设取得了突飞猛进的发展，同时带来了有限资源耗用，在国家提倡节能降耗的规划下，工程建筑方面的节能降耗合理利用资源也越来越势在必行。

图1图2图3二、工程背景本工程为框架机构和剪力墙机构，基础形式为筏板、防水板、独立基础、桩承台形式，地下两层同4栋公寓连通。

三、优化案例分享1、基础锚固优化16G101-1第58页，当锚固长度范围内纵向受力钢筋周边保护层厚度为3d、5d时，锚固长度可分别乘以0.8、0.7；中间时按内插值。

（见图1、图2）2、柱插筋优化钢筋筏板厚度采用合理的节点施工。

当基础厚度大于锚固时可仅将脚筋插至基础底部弯折。

（见图3）3.墙插筋长度优化根据工程基础筏板厚度较厚，《16G101-3》图集 P64/65 页当筏板厚度≥锚固时，墙插筋可隔二插一深至基础底板。

暗柱插筋可只将脚筋插至基础底部。

（见图4）图44.马凳筋代替板主筋例某工程主楼筏板厚度为1.3m双层双向钢筋，钢筋直径25.利用马镫筋代替筏板/防水板上层钢筋使用。

马镫只是措施钢筋目的是固定上部钢筋作用。

（见图5）图55、独立基础优化当独立基础底板长度≥2500mm时，除外侧钢筋外，底板配筋长度可取相应方向底板长度的0.9倍，传统做法没有考虑此部分钢筋造成钢筋不必要的浪费。

（见图6）图66、防水板钢筋搭接优化图集和图纸对墙板搭接率没有强制要求，一般施工中默认 50%，搭接系数乘以 1.4，钢筋加工和绑扎较容易，但钢筋搭接长度较长。

按照25%搭接率只需乘以1.2即可。

四、结语不偷工减料，质量第一；不投机取巧，安全第一；不为优化而优化，效益第一。

做到勇于创新、追新、学新、用新，把各个项目钢筋优化经验集结在公司推而广之变成企业的标准变成可以执行的制度并培养所有参与人员的钢筋优化意识为钢筋优化扩大收益尽力。
