蜂鸣器电路

蜂鸣器电路
蜂鸣器俗称喇叭,是广泛应用于各种电子产品的一种元器件,它用于提示、报警、音乐等许多应用场合;
蜂鸣器与家用电器上面的喇叭在用法上也有相似的地方,通常工作电流比较大,电路上的TTL电平基本上驱动不了蜂鸣器,需要增加一个电流放大的电路才可以,这一点与家用电器中的功放有相似之处;
学习板采用了一个很简单的电路来实现蜂鸣器的联接,由上所述,一个管脚很难驱动蜂鸣器发出声音,所以增加了一个三极管来增加通过蜂鸣器的电流,见下方原理图;
蜂鸣器的正极性的一端联接到5V电源上面,另一端联接到三极管的集电极,三极管的基级由单片机的管脚通过一个与非门来控制,当管脚为低时,与非门输出高电平,三极管导通,这样蜂鸣器的电流形成回路,发出声音;当管脚为高时,与非门输出低电平,三极管截止,蜂鸣器不发出声音;在这里与非门是作为非门来用的,这里采用一个非门的作用是为了防止系统上电时峰鸣器发出声音,以为系统复位以后,I/O口输出的是高电平;
用户可以通过程序控制管脚的置低和置高来使蜂鸣器发出声音和关闭;
蜂鸣器的声音大小及音调可以通过调整管脚的置高时间及输出的波形进行控制,这一点可以在调试程序的时候来试验;。

蜂鸣器等效电路简介蜂鸣器是一种常见的电子元件，用于产生声音信号。

它通常由振膜、驱动电路和共振腔组成。

蜂鸣器的等效电路是一个模型，用于描述蜂鸣器在电路中的行为。

通过了解蜂鸣器的等效电路，我们可以更好地理解其工作原理，并能够设计和优化相关电路。

蜂鸣器基本原理蜂鸣器是一种能够将电信号转换为声音信号的装置。

它利用了压电效应或磁致伸缩效应来实现声音的发生。

压电式蜂鸣器压电式蜂鸣器是最常见的一种类型。

它由一个压电陶瓷材料制成，当施加外加电场时会发生形变，并产生声音波动。

磁性式蜂鸣器磁性式蜂鸣器则利用了磁致伸缩效应来产生声音。

它包含一个铁芯和线圈，在外加磁场作用下，铁芯会发生形变并引起声音波动。

蜂鸣器等效电路模型为了更好地理解蜂鸣器在电路中的行为，我们可以使用等效电路模型来描述它。

蜂鸣器的等效电路通常包括以下几个主要部分：振膜振膜是蜂鸣器的重要组成部分，负责将电信号转换为声音信号。

在等效电路中，振膜通常用一个电容来表示。

这是因为振膜的运动可以看作是一个带有弹性的结构，类似于一个带有弹性恢复力的电容。

驱动电路驱动电路负责向振膜提供适当的驱动信号。

在等效电路中，驱动电路通常由一个交流信号源和一个串联的电阻组成。

交流信号源模拟了输入信号，而串联的电阻则限制了驱动信号的幅度。

共振腔共振腔是指在振动过程中起到共振放大作用的空间。

它可以通过适当设计来调整输出声音的频率和响度。

在等效电路中，共振腔通常由一个并联的LC回路或者RLC 回路来表示。

蜂鸣器等效电路的工作原理蜂鸣器的等效电路模型能够描述其在电路中的行为和工作原理。

当驱动信号源施加一个交流信号时，驱动电路会将信号传递给振膜。

振膜在受到信号的作用下产生振动，进而产生声音。

共振腔对声音的频率和响度有着重要影响。

当输入信号的频率接近共振腔的共振频率时，共振腔会对输入信号进行放大，从而增加声音的响度。

同时，共振腔还可以通过调整其参数来改变输出声音的频率。

驱动电路中串联的电阻可以限制驱动信号的幅度，避免过大或过小而导致声音失真或无法产生。

蜂鸣器的驱动电路分析（供工程师参考）
蜂鸣器驱动电路分析
蜂鸣器驱动电路一般都包含以下几个部分：一个三极管、一个蜂鸣器、一个续流二极管和一个电源滤波电容。

驱动电路如下图所示。

蜂鸣器驱动电路分析如下：
1．蜂鸣器
发声元件，在其两端施加直流电压（有源蜂鸣器）或者方波（无源蜂鸣器）就可以发声，其主要参数是外形尺寸、发声方向、工作电压、工作频率、工作电流、驱动方式（直流/方波）等。

这些都可以根据需要来选择。

2．续流二极管
蜂鸣器本质上是一个感性元件，其电流不能瞬变，因此必须有一个续流二极管提供续流。

否则，在蜂鸣器两端会产生几十伏的尖峰电压，可能损坏驱动三极管，并干扰整个电路系统的其它部分。

3．滤波电容
滤波电容Ｃ1的作用是滤波，滤除蜂鸣器电流对其它部分的影响，也可改善电源的交流阻抗，如果可能，最好是再并联一个220uF的电解电容。

4．三极管
三极管Q1起开关作用，其基极的高电平使三极管饱和导通，使蜂鸣器发声；而基极低电平则使三极管关闭，蜂鸣器停止发声。

蜂鸣器报警电路原理
蜂鸣器报警电路是一种常用的电子报警装置，主要用于发出警报信号。

它由以下几个主要部分组成：
1. 电源部分：通常使用直流电源供电，可以是电池或外部电源。

为了确保稳定的电源供应，可以添加电源滤波器和稳压电路。

2. 控制部分：控制电路通常由一个触发器组成，可以是集成电路或离散元件。

触发器的输入端接收触发信号，当输入信号满足特定条件时，触发器输出信号，从而启动蜂鸣器。

3. 驱动部分：驱动电路负责将控制部分的输出信号转换为适当的电压和电流，以激活蜂鸣器。

通常，驱动电路会使用功率放大器或传感器来实现。

4. 蜂鸣器部分：蜂鸣器是整个报警电路的核心部分。

它由一个电磁铁和振动膜组成，当通过电流通入电磁铁时，电磁铁产生磁场，使振动膜振动产生声音。

工作原理如下：
1. 当触发信号输入到控制部分时，触发器会检测并判断输入信号是否满足特定条件。

2. 如果输入信号满足触发条件，触发器会输出一个高电平信号，将驱动部分的开关打开。

3. 开关打开后，驱动电路会提供适当的电压和电流给蜂鸣器，激活它的电磁铁。

4. 蜂鸣器的电磁铁产生磁场，将振动膜振动起来，发出声音。

5. 当输入信号不再满足触发条件时，触发器停止输出高电平信号，关闭驱动部分的开关。

6. 蜂鸣器停止工作，不再发出声音。

通过这种方式，蜂鸣器报警电路能够在接收到特定信号时发出警报声音，起到警示的作用。

蜂鸣器报警电路原理(一)蜂鸣器报警电路蜂鸣器报警电路是一种简单而常见的电路，用于在电路发生故障时发出警报声。

本文将介绍蜂鸣器报警电路的工作原理和构造方法，以及相关的注意事项。

原理蜂鸣器是一种能够将电信号转化为声音信号的装置。

在蜂鸣器报警电路中，蜂鸣器被连接在一个振荡器电路中，当电路发生故障时，振荡器电路会向蜂鸣器发送一定频率和幅度的电信号，激励蜂鸣器发出警报声。

构造蜂鸣器报警电路由振荡器电路和蜂鸣器两部分构成。

振荡器电路振荡器电路是蜂鸣器报警电路的核心部分，它能够产生一定频率和幅度的电信号，激励蜂鸣器发出声音。

555定时器555定时器是一种集成电路芯片，具有良好的稳定性和灵活性，被广泛应用于振荡器电路的设计中。

RC振荡器RC振荡器是最简单的振荡器电路之一，由电容和电阻组成，通过调整电容和电阻的值即可产生不同频率的信号。

多谐振荡器多谐振荡器比RC振荡器更为复杂，可以产生多个频率的信号，有利于实现多种不同的警报声效。

蜂鸣器蜂鸣器是一个由振动元件组成的装置，能够将电信号转化为声音信号，用于发出警报声。

注意事项在设计和使用蜂鸣器报警电路时，需要注意以下事项：•电路的输入和输出端子应正确连接，以避免引起电路故障或损坏。

•电容和电阻的值应根据需要调整，以获得合适的振荡频率。

•蜂鸣器的额定电压和电流应符合电路设计的要求，否则可能会影响电路稳定性和蜂鸣器寿命。

结论蜂鸣器报警电路是一种简单而常见的电路，通过振荡器电路和蜂鸣器的组合，能够快速、有效地进行警报提示。

在实际应用中，需要根据具体需求进行设计和调整，以提高电路的稳定性和可靠性。

总结在本文中，我们了解了蜂鸣器报警电路的工作原理和构造方法，以及相关的注意事项。

通过简单的振荡器电路和蜂鸣器的组合，我们可以快速、简便地实现警报功能。

但在实际应用中，我们还需要根据具体需求进行调整和设计，以满足不同场景的需要。

总之，蜂鸣器报警电路是一项实用而有趣的电子制作项目，希望读者能够通过本文了解到更多关于它的知识，同时也能够在实际操作中获得更多的乐趣和成就感。

蜂鸣器电路的原理是什么蜂鸣器是一种能够发出连续蜂鸣声的电子元件，广泛应用于电子产品中的报警、提醒和指示等功能。

其电路原理非常简单，主要由振荡电路和驱动电路两部分组成。

1. 振荡电路：振荡电路是蜂鸣器电路的核心部分，负责产生振荡频率，使蜂鸣器发出声音。

这一部分通常由一个振荡器组成，振荡器由一个电感和一个电容器构成。

当电流通过电感时，会产生磁场，而当电流停止或改变方向时，磁场会崩溃并产生电流。

这样，电感器会不断变化的电流，从而形成一个周期性的振荡。

振荡电路通过调整电感和电容的数值，可以确定振荡频率，即蜂鸣器发出声音的频率。

2. 驱动电路：驱动电路主要负责控制振荡电路的工作状态，包括开关和调节振荡频率。

在蜂鸣器电路中，一般采用三极管作为开关元件。

当输入电压通过驱动电路时，三极管会工作在饱和和截止两个状态之间，实现对振荡电路的控制。

当驱动电路处于饱和状态时，振荡电路中的电流会被导通，这时蜂鸣器会发出声音。

而当驱动电路处于截止状态时，振荡电路中的电流会被切断，蜂鸣器停止发声。

蜂鸣器的工作原理可以简单概括为：驱动电路控制振荡电路的工作状态，振荡电路产生振荡频率，驱动蜂鸣器发出声音。

通过控制驱动电路的状态，可以实现蜂鸣器的开关和调节声音频率的功能。

除了基本的振荡电路和驱动电路，蜂鸣器电路还可能包括其他辅助元件，如电阻、电容和二极管等。

这些辅助元件的作用是为了改变振荡电路中的电流大小、调节声音音量或产生特殊的声音效果。

总结起来，蜂鸣器电路的工作原理就是通过振荡电路产生振荡频率，并通过驱动电路控制蜂鸣器的工作状态，从而实现发出声音的功能。

这种简单而可靠的电路结构，使蜂鸣器成为了广泛应用于电子产品中的一种重要元件。

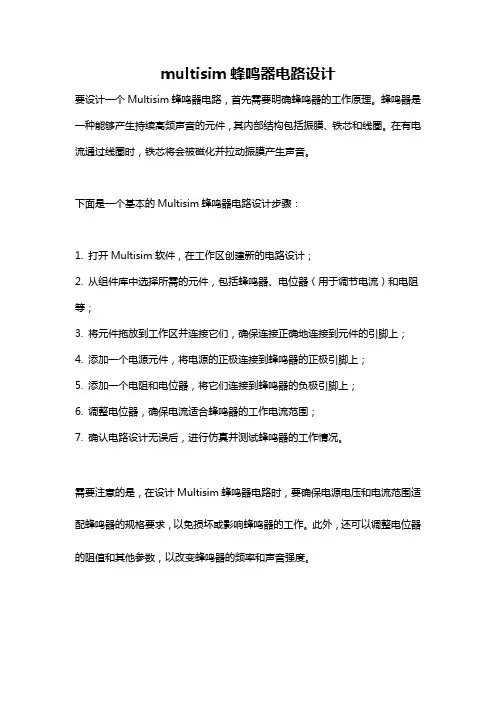

multisim蜂鸣器电路设计
要设计一个Multisim蜂鸣器电路，首先需要明确蜂鸣器的工作原理。

蜂鸣器是一种能够产生持续高频声音的元件，其内部结构包括振膜、铁芯和线圈。

在有电流通过线圈时，铁芯将会被磁化并拉动振膜产生声音。

下面是一个基本的Multisim蜂鸣器电路设计步骤：
1. 打开Multisim软件，在工作区创建新的电路设计；
2. 从组件库中选择所需的元件，包括蜂鸣器、电位器（用于调节电流）和电阻等；
3. 将元件拖放到工作区并连接它们，确保连接正确地连接到元件的引脚上；
4. 添加一个电源元件，将电源的正极连接到蜂鸣器的正极引脚上；
5. 添加一个电阻和电位器，将它们连接到蜂鸣器的负极引脚上；
6. 调整电位器，确保电流适合蜂鸣器的工作电流范围；
7. 确认电路设计无误后，进行仿真并测试蜂鸣器的工作情况。

需要注意的是，在设计Multisim蜂鸣器电路时，要确保电源电压和电流范围适配蜂鸣器的规格要求，以免损坏或影响蜂鸣器的工作。

此外，还可以调整电位器的阻值和其他参数，以改变蜂鸣器的频率和声音强度。

如何正确连接并使用电子电路中的蜂鸣器蜂鸣器是一种常见的电子组件，它可用于产生声音信号。

在电子电路中，正确连接和使用蜂鸣器是至关重要的。

本文将介绍如何正确连接并使用电子电路中的蜂鸣器，以确保其正常工作。

一、蜂鸣器的类型和工作原理蜂鸣器主要有无源蜂鸣器和有源蜂鸣器两种类型。

无源蜂鸣器是一种压电传感器，需要外部驱动电路才能发出声音。

有源蜂鸣器则集成了驱动电路，可以直接使用。

无源蜂鸣器的工作原理是通过施加交变电场使压电晶体振动，从而产生声波。

有源蜂鸣器则利用内部振荡电路产生声音，并通过一个或多个引脚进行控制。

二、连接蜂鸣器的基本方法无论是无源蜂鸣器还是有源蜂鸣器，连接到电子电路中的方法基本相同。

首先，我们需要确定蜂鸣器的正负极性。

通常蜂鸣器上会有标记，标明正极或长脚。

将正极连接到正电源（如Vcc），将负极连接到负电源（如GND）。

三、使用无源蜂鸣器的注意事项使用无源蜂鸣器时，我们需要额外的驱动电路来提供交变电场。

一个常见的驱动电路是使用震荡器（如555定时器）和其他必要的电子元件。

在连接无源蜂鸣器时，需要确保提供足够的电流和电压。

根据蜂鸣器的规格，选择合适的电流限制电阻以保护蜂鸣器，并确保工作在安全范围内。

四、使用有源蜂鸣器的注意事项有源蜂鸣器通常具有内部的振荡电路，因此可以直接连接到电子电路中。

在使用有源蜂鸣器时，我们需要注意输出电流和控制方式。

有源蜂鸣器通常有多个引脚，包括电源引脚（如Vcc和GND）以及控制引脚。

根据蜂鸣器规格，将电源引脚正确连接到电源，将控制引脚连接到适当的控制信号。

五、应用示例蜂鸣器在各种电子设备中都有广泛的应用。

以下是一个简单的示例，展示如何正确连接和使用蜂鸣器。

首先，将蜂鸣器的正极连接到3.3V的电源，负极连接到GND，确保极性正确。

然后，将控制引脚连接到一个可编程的微控制器引脚。

在编程上，我们可以使用适当的控制信号来触发蜂鸣器发声。

例如，通过设置引脚为高电平或低电平，或使用 PWM（脉冲宽度调制）信号来控制发声频率和音量。

蜂鸣器电路原理一、引言蜂鸣器是一种常见的电子元件，广泛应用于电子产品中。

它能够产生连续或间歇的声音信号，用于警示、提醒或音乐播放等功能。

蜂鸣器电路原理是指通过合适的电路设计和控制，使蜂鸣器能够按照预定的频率和节奏发出声音。

本文将详细介绍蜂鸣器电路的原理、组成和工作原理。

二、蜂鸣器的组成蜂鸣器由振膜、磁体、震荡片和引线等组成。

其中振膜是蜂鸣器的重要组成部分，它通过震动产生声音。

磁体则用于产生磁场，使振膜受到力的作用而振动。

震荡片则用于连接振膜和磁体，传递振动力量。

引线则用于连接蜂鸣器和电路，使电信号能够传递到蜂鸣器。

三、蜂鸣器电路的基本原理蜂鸣器电路是由振荡电路和放大驱动电路两部分组成。

振荡电路负责产生频率稳定的振荡信号，而放大驱动电路则将振荡信号放大并驱动蜂鸣器发出声音。

3.1 振荡电路振荡电路是蜂鸣器电路的核心部分，它能够产生稳定的振荡信号。

常见的振荡电路有多种，如RC振荡电路、LC振荡电路和倒相振荡电路等。

其中，RC振荡电路是最为常见的一种。

RC振荡电路由电阻（R）和电容（C）组成，通过调整电阻和电容的数值可以控制振荡频率。

在RC振荡电路中，电容充电和放电的过程会产生周期性的电压变化，从而产生振荡信号。

这个振荡信号的频率决定了蜂鸣器发出声音的频率。

3.2 放大驱动电路放大驱动电路的作用是将振荡电路产生的信号放大，并驱动蜂鸣器发出声音。

常见的放大驱动电路有三极管放大电路、运放放大电路和集成放大器电路等。

三极管放大电路是最常见的一种放大驱动电路。

它通过调整三极管的工作点和输入信号的幅度，实现对振荡信号的放大。

放大后的信号通过引线传递到蜂鸣器，使蜂鸣器振膜受到力的作用而产生声音。

四、蜂鸣器电路的工作原理蜂鸣器电路的工作原理可以分为三个阶段：启动阶段、振荡阶段和放大驱动阶段。

4.1 启动阶段启动阶段是指在电路通电初期，通过合适的电路设计和元件参数选择，使振荡电路能够快速达到稳定工作状态。

在启动阶段，通常需要通过合适的电容和电阻来控制振荡电路的启动时间和频率。

蜂鸣器电路工作原理1 蜂鸣器电路工作原理蜂鸣器电路就是一种实现声音或讯号的装置，被广泛应用在玩具、报警装置、家用电器、计算机外围等地方。

多数情况下，蜂鸣器电路把高低电压通过一颗振荡的磁铁来实现，将电压转化为声音或讯号。

1.1 电路结构一般讲，蜂鸣器电路由电阻、振荡磁芯和蜂鸣器组成。

正常情况下，蜂鸣器使用直流电压，它依靠电阻把直流电压降低、分割，然后将降压电流流入振荡磁芯。

这时振荡磁芯开始作用，反复的将电流提升与降低，从而产生熟悉的嗡鸣声。

此外，蜂鸣器还以正负电压为原料，高低电压反复地交替出现，从而能及时发出高低电压变化对应的讯号。

1.2 工作过程蜂鸣器电路工作时，直流电压首先穿过电阻，进入振荡磁芯，它可以把一个宷止商进行改变，当它周而复始地由高、低频率之间折返时，振荡磁芯中的磁力也有所变动。

在变动的影响下，磁芯把磁能穿向特定的位置，这个位置对应的就是蜂鸣器的发声区，磁芯发出的磁能会诱使蜂鸣器内部的磁环在柔软的合金铁片上产生摩擦，从而激发出另外一种能量，最后就形成了声音。

1.3 限制因素可以设定蜂鸣器电路的频率，但其发声音量会受到许多因素的影响，包括电阻的大小和电压的强弱，还有磁芯的材质、结构等。

另外，温度也会影响蜂鸣器的正常操作，特别是在高温环境下，噪音增加的趋势更加明显。

2 结论蜂鸣器电路工作原理十分简单，但它受到很多因素，如电压、电阿、景象及温度等影响，不能完全按照设定发出所需声音。

因此在使用蜂鸣器电路时，应尽量以小电压、小电流为原则，以使蜂鸣器在电路中得到充分发挥，并发出所需要的声音或信号。

一、实验目的1. 理解蜂鸣器的工作原理及驱动方式。

2. 掌握蜂鸣器电路的设计与搭建方法。

3. 熟悉数字电路中常用元件的应用。

二、实验原理蜂鸣器是一种将电信号转换为声信号的装置，广泛应用于报警器、门铃、玩具等领域。

根据工作原理，蜂鸣器主要分为压电式和电磁式两种。

1. 压电式蜂鸣器：由压电蜂鸣片、阻抗匹配器、共鸣箱等组成。

当接通电源后，多谐振荡器产生音频信号，阻抗匹配器推动压电蜂鸣片发声。

2. 电磁式蜂鸣器：由振荡器、电磁线圈、磁铁、振动膜片等组成。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场，振动膜片在电磁线圈和磁铁的相互作用下振动发声。

本实验采用压电式蜂鸣器，通过数字电路产生音频信号，驱动蜂鸣器发声。

三、实验器材1. 数字电路实验箱2. 万用表3. 蜂鸣器4. 芯片（如74HC595、555定时器等）5. 连接线6. 电源四、实验步骤1. 搭建蜂鸣器驱动电路（1）将555定时器配置成多谐振荡器模式，产生一定频率的方波信号。

（2）将74HC595串行输入端（SI）连接到555定时器的输出端（OUT），将74HC595的串行移位寄存器输出端（SRCLK）连接到555定时器的复位端（RESET），实现74HC595的复位。

（3）将74HC595的串行输出端（SO）连接到蜂鸣器的驱动端，为蜂鸣器提供驱动信号。

2. 编写程序（1）编写555定时器控制程序，产生一定频率的方波信号。

（2）编写74HC595控制程序，将方波信号转换为脉冲信号，驱动蜂鸣器发声。

3. 调试与测试（1）连接电源，观察蜂鸣器是否正常发声。

（2）调整555定时器的电阻和电容，改变方波信号的频率，观察蜂鸣器音调的变化。

（3）调整74HC595的输入端，改变驱动脉冲的宽度，观察蜂鸣器音量的变化。

五、实验结果与分析1. 蜂鸣器正常发声，证明电路搭建成功。

2. 通过调整555定时器的电阻和电容，可以改变方波信号的频率，从而改变蜂鸣器的音调。

这里介绍的几种蜂鸣器驱动电路是针对单片机I/O口的驱动电路，适用于现行的压电式蜂鸣器。

压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。

当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。

一、以一个9012驱动P1.0口方波
测试程序：
二、双端口驱动电路原理图
工作原理简介
BUZ1、BUZ2两端口均接单片机的I/O口或单片机的蜂鸣器驱动口。

BUZ1端口为“高频口”（相对BUZ2而言），其脉冲电压频率一般为几KHz，具体频率依蜂鸣器需发出的
音乐声来调整；BUZ2端口为“低频口”，其电压周期相对较长一些，一般为数十ms至数百ms。

工作时，两端口输出电压脉冲驱动三极管Q2和Q3，当BUZ2端口出现高电平时，三极管Q3导通，+12V电压经Q4三极管给蜂鸣器提供工作电压，同时为电容E7充电；BUZ2端口电平变低时，Q3和Q4三极管均截止，+12V电压被隔离，此时已充满电的电容E7放电，为蜂鸣器工作提供能量。

蜂鸣器的工作状态直接由三极管Q2决定，当BUZ1端口出现高电平时，三极管Q2导通，蜂鸣器工作，BUZ1端口电平变低时，Q2三极管截止，蜂鸣器停止工作。

蜂鸣器的通电频率与内部的谐振频率（固定）相互作用就产生我们所需的音乐声。

蜂鸣器电路原理一、概述蜂鸣器是一种常见的电子元件，它可以发出声音信号，被广泛应用于各种电子设备中。

蜂鸣器电路是指将蜂鸣器与其他电子元件组成的电路，通过控制电流或电压的变化来控制蜂鸣器发出不同的声音。

二、蜂鸣器的工作原理蜂鸣器是一种压电陶瓷元件，它能够将电能转化为机械振动，从而产生声音。

当施加一个交变电压时，陶瓷片上会形成机械振动，并且在振动过程中会产生声波。

因此，通过改变施加在陶瓷片上的交变电压信号，就可以控制蜂鸣器发出不同频率和强度的声音。

三、基本的蜂鸣器驱动电路基本的蜂鸣器驱动电路由一个开关、一个可调阻值和一个蜂鸣器组成。

当开关关闭时，可调阻值与蜂鸣器串联形成一个回路。

此时，在可调阻值上形成一个分压后的直流电压，并且这个电压会施加在蜂鸣器上。

由于蜂鸣器是一种压电陶瓷元件，因此当施加一个直流电压时，它会产生机械振动，并且在振动过程中发出声音。

四、多声道蜂鸣器驱动电路多声道蜂鸣器驱动电路可以控制多个蜂鸣器发出不同的声音。

它通常由一个微控制器、多个开关和多个蜂鸣器组成。

微控制器可以通过控制开关的开闭状态，来改变不同蜂鸣器上的电压信号，从而实现控制不同频率和强度的声音。

五、PWM调制蜂鸣器驱动电路PWM调制是一种通过改变占空比来改变输出信号频率的技术。

PWM 调制蜂鸣器驱动电路可以控制输出信号的频率和强度。

它通常由一个可编程逻辑控制芯片、一个可调阻值和一个蜂鸣器组成。

可编程逻辑控制芯片可以通过改变可调阻值上形成的分压后的直流电压来改变输出信号的占空比，从而实现控制不同频率和强度的声音。

六、总结蜂鸣器电路是一种常见的电子元件，它可以发出声音信号，被广泛应用于各种电子设备中。

蜂鸣器的工作原理是利用压电陶瓷元件将电能转化为机械振动，并且在振动过程中产生声波。

基本的蜂鸣器驱动电路由一个开关、一个可调阻值和一个蜂鸣器组成，而多声道蜂鸣器驱动电路和PWM调制蜂鸣器驱动电路则可以控制多个蜂鸣器发出不同频率和强度的声音。

蜂鸣器电路原理
蜂鸣器电路原理如下：
在蜂鸣器电路中，主要包含两个关键元件：蜂鸣器和驱动电路。

驱动电路的作用是向蜂鸣器提供足够的电流以产生声音。

驱动电路由一个振荡器、一个放大器和一个功率放大器组成。

振荡器产生频率稳定的交流信号，放大器将振荡器输出信号放大，而功率放大器将放大的信号驱动蜂鸣器。

当电源接通时，振荡器开始工作，产生一个特定频率的交流信号。

放大器放大这个信号，并将其送往功率放大器。

功率放大器将放大的信号提供给蜂鸣器，使其振动并产生声音。

蜂鸣器的工作原理基于压电效应。

当蜂鸣器两极端的电场发生变化时，内部的压电材料会收缩或膨胀，从而引起蜂鸣器振动。

这种振动会在周围空气中产生压力变化，最终形成我们听到的声音。

通过控制振荡器的频率、放大器的增益和功率放大器的输出电流，可以调节蜂鸣器产生的声音的频率和音量。

不同的蜂鸣器电路可以实现不同的声音效果，例如连续鸣叫、间歇鸣叫和多音鸣叫等。

总之，蜂鸣器电路通过驱动电路向蜂鸣器提供合适的电流，使其振动产生声音。

调节电路中的参数可以实现不同音效的输出。

有源蜂鸣器和无源蜂鸣器的区别有源蜂鸣器/无源蜂鸣器驱动电路图
有一种（元器件）会发出声音？听起来是不是很神奇？像我们常见的（贴片电阻），（贴片电容），贴片二三极管和贴片（芯片）等元器件，都没有会发声的电路功能，怎么还会有发出声音的元器件呢？别急，电路一点通给你说说它的奥秘；
众所周知，声音是由震动产生的；因此只需要设计开发出一个能产生震动的电路元器件，便可以发出声音，蜂鸣器就是利用这个原理研发制造出来的；
蜂鸣器，作为一个声学器件，在（电路设计）中常常被（工程师）用来声音报警提示；然而在具体的蜂鸣器电路设计，需要考虑蜂鸣器的类型；不同类型的蜂鸣器，驱动的电路也不同；
蜂鸣器按照发声原理，分为有源蜂鸣器与无源蜂鸣器2种类型；具体的（驱动电路）
有源蜂鸣器驱动电路
所谓有源蜂鸣器，是指在蜂鸣器内包含振荡源，无需外部提供振荡源，只需通电便可发声，因此（电阻）R2直接连接到（单片机）的普通IO引脚即可；
无源蜂鸣器驱动电路
所谓无源蜂鸣器，是指在蜂鸣器内部不包含振荡源，因此需要外部提供一定频率的振荡（信号）来驱动发声；因此电阻R2需要连接单片机的PWM引脚；
通过有源蜂鸣器与无源蜂鸣器的驱动电路对比发现，（硬件）电路虽然是相同，但软件的开发却不同，（电子工程师）在项目开发需要注意这一点；
蜂鸣器除去有源与无源之分，还有直插与贴片之分，通常在一些（PCB）空间较小的项目会选用贴片蜂鸣器，因为贴片蜂鸣器相比较直插蜂鸣器贵很多；。

蜂鸣器电路低电平
蜂鸣器是一种常见的电子元件，用于发出声音信号。

蜂鸣器电路通常由振荡电路和放大电路组成。

在低电平触发的情况下，我们可以采用多种方式来设计蜂鸣器电路。

首先，我们可以使用555定时器芯片来设计一个简单的蜂鸣器电路。

在低电平触发的情况下，我们可以将555定时器配置为单稳态触发器，当输入端接收到低电平信号时，输出端会产生一个脉冲信号，通过放大电路放大后驱动蜂鸣器发声。

另一种常见的设计是使用微处理器或者单片机来控制蜂鸣器。

在低电平触发的情况下，我们可以编写程序控制IO口输出低电平信号来触发蜂鸣器发声。

这种方法灵活性较高，可以根据实际需求进行定制和控制。

此外，还可以使用晶体管作为开关来控制蜂鸣器。

在低电平触发的情况下，通过晶体管的导通和截止来控制电流流向蜂鸣器，从而发出声音信号。

总的来说，在低电平触发的情况下，设计蜂鸣器电路需要考虑
信号的稳定性、功耗、驱动能力等因素，选择合适的元器件和电路结构来实现所需的功能。

希望这些信息能够对你有所帮助。

哎呀，说起有源蜂鸣器报警电路，这玩意儿可真是个实用又有趣的小玩意儿。

你想想，无论是在工厂的自动化设备里，还是家里的智能门铃，甚至是你手机的闹钟，都可能用到这玩意儿。

那么，咱们就聊聊这有源蜂鸣器报警电路的工作原理，就像跟朋友聊天一样，轻松幽默地来探讨一下。

首先，得明白啥是有源蜂鸣器。

这玩意儿，简单来说，就是能自己发出声音的蜂鸣器。

它不需要外部的振荡电路，因为它自己就带了。

这就好比是自带音响的歌手，不需要乐队伴奏，自己就能high起来。

咱们先从电路的基本组成说起。

一个典型的有源蜂鸣器报警电路，主要包括电源、有源蜂鸣器、控制电路这几个部分。

电源嘛，就是给整个电路提供能量的，就像给歌手提供麦克风和音响一样。

有源蜂鸣器，就是那个能自己发声的家伙。

控制电路，就是用来控制蜂鸣器啥时候发声，啥时候闭嘴的。

电源部分，通常就是几节电池或者一个适配器，这个简单，就不说了。

咱们重点说说有源蜂鸣器和控制电路。

有源蜂鸣器，它里面有个振荡器，这个振荡器能产生一个固定频率的信号。

这个信号，通过蜂鸣器内部的压电陶瓷片，就能转换成声音。

压电陶瓷片，这玩意儿挺神奇的，你给它电，它就振动，振动就能发出声音。

这就是为啥蜂鸣器能自己发声的原因。

控制电路，这个就有意思了。

它可以通过各种方式来控制蜂鸣器的开关。

比如，你可以用一个简单的开关，手动控制；也可以用传感器，比如温度传感器、烟雾传感器，当检测到异常时，自动触发蜂鸣器报警；还可以用微控制器，通过编程来实现更复杂的控制逻辑。

举个例子，假设你做了一个温度报警器。

当温度超过设定值时，温度传感器就会给控制电路一个信号，控制电路接收到信号后，就会给有源蜂鸣器一个信号，让它开始“哔哔哔”地叫。

这就是一个简单的有源蜂鸣器报警电路的工作原理。

最后，咱们再聊聊这个电路的实际应用。

比如，你家里如果装了智能门铃，当有人按门铃时，门铃就会发出声音，这就是有源蜂鸣器在工作。

再比如，工厂里的安全报警系统，当检测到危险时，也会通过有源蜂鸣器发出警报声。
