道岔知识

1、普通单开道岔转辙部分的组成及其功能是什么？答：单开道岔转辙部分由两根基本轨和两根尖轨，以及各种联结零件组成。

通过尖轨的扳动转换，及时为列车准备进路。

2、什么叫附带曲线？答:当道岔后的两股轨道平行，且两平行股道的直线间距不大于5.2 m 时，道岔后的连接曲线称为道岔的附带曲线。

3、什么是导曲线的支距？怎样量取？答：道岔导曲线支距是指直股钢轨工作边按垂直方向量到导曲线外股工作边的距离。

量取支距的方法是以导曲线起点在基本轨工作边上的投影点开始，按每2m 一个横距来排列，逐点量取到导曲线外股工作边的垂直距离，即为该点的支距。

4、为什么护轨工作边到心轨工作边的距离应大于或等于1391 mm ？答、为了使车轮轮对顺利通过辙叉和护轨轮缘槽，防止行驶在辙叉上的车轮进入异股或撞击辙叉心，护轨工作边与心轨工作边之间的距离必须大于或等于轮对最大内侧距及最大轮缘厚度之和，即1356+33=1389mm 。

考虑到机车车轴受力后的翘曲使内侧距在扩大2mm ，护轨工作边到心轨工作边距离应大于或等于1391 mm。

5、为什么翼轨工作边到护轨工作边的距离必须小于1348 mm ？答：为了保证车轮能顺利通过辙叉而不至于发生被翼轨、护轨卡住，辙叉异轨工作边到护轨工作边之间的距离必须小于或等于车轮轮对的最小内侧距1350mm 。

考虑到车轴受力翘曲后内侧距减少2mm ，翼轨工作边到护轨工作边的距离必须小于1348 mm。

6、产生钢轨折断的原因是什么？答：钢轨本身材质或焊接质量不良是目前钢轨折断的主要原因。

其次，枕木失效、扣件松弛、轨枕间距不一致、空吊板、三角坑、轨道方向不良，加重车轮的冲击；捣固不良和线路爬行；曲线超高不正确，造成钢轨磨损；轨底不合；垫板和扣件养护不良等，均可能导致钢轨折断。

7、请简述液压捣固机的工作原理。

答：液压捣固机是以电动机或柴油机、汽油机为动力，通过三角皮带带动振动轴高速旋转，使震动轴两端的偏心铁随之高速旋转产生振动，由震动架传递到镐板上，使镐板振动。

道岔基本知识目录一、道岔概述 (2)1.1 道岔的定义 (3)1.2 道岔的作用 (3)1.3 道岔的分类 (4)二、道岔的基本构造 (5)2.1 辙叉部分 (6)2.2 转辙机械 (7)2.3 连接部分 (8)三、道岔的命名和标识 (9)3.1 命名原则 (10)3.2 标识方法 (11)四、道岔的维护与检修 (12)4.1 日常检查 (13)4.2 定期检修 (14)4.3 故障处理 (15)五、道岔的安全操作 (16)5.1 列车通过道岔的速度限制 (17)5.2 道岔操纵方法 (18)5.3 道岔故障时的应急处理 (19)六、道岔的控制系统 (21)6.1 电气集中控制系统 (22)6.2 计算机联锁系统 (23)6.3 现场信号设备 (24)七、道岔的提速与改造 (25)7.1 提速道岔的介绍 (26)7.2 道岔改造的技术要求 (27)7.3 提速道岔的应用情况 (29)一、道岔概述是铁路交通中的重要设备，用于实现线路之间的交叉。

它不仅具有保证列车安全、平稳通过的功能，还承担着提高运输效率、增加车站通过能力的重要任务。

道岔的基本形式多种多样，但主要可以分为直线型、曲线型、缓和曲线型等。

每种类型的道岔都有其特定的几何形状和尺寸，以满足不同的设计要求和使用场景。

在铁路系统中，道岔的位置和数量对列车的运行速度、安全性以及运输效率有着直接的影响。

在设计道岔时，需要综合考虑地形、地质、气候、交通流量等多种因素，以确保道岔能够在各种条件下正常工作，并延长使用寿命。

随着铁路技术的不断发展，道岔的设计和制造也在不断进步。

新型道岔不断涌现，如可动心轨道岔、高速道岔等，这些新型道岔在提高列车通过速度、降低运营维护成本等方面具有显著优势。

道岔作为铁路交通的关键部件之一，对于保障列车安全、高效运行具有重要意义。

了解道岔的基本知识和特点，有助于我们更好地认识和运用这一重要设备。

1.1 道岔的定义道岔是一种铁路设备，用于改变列车行驶方向或连接两条平行轨道。

道岔知识题题库1、制造道岔常⽤的钢轨有哪些？答：43 50 60 75 50AT 60AT 60D40 槽型护轨翼轨2、什么是单开道岔？答：是指主线为直线，侧线向主线的左侧或右侧分⽀的道岔。

3、我道岔公司拥有那些国内外先进的道岔加⼯制造设备？例举5台及以上设备名称。

答：圆锯床、联合锯钻机床、5000T压⼒机、淬⽕机床、矫直顶弯机床、52m数控铣床等。

4、我道岔公司质量⽅针是什么?答：引进消化不断创新制造⼀流道岔；污染预防节能降耗实施清洁⽣产；安全⽣产全员参与降低职业风险；满⾜需求⼀⾔九⿍树⽴企业品牌5、道岔钢轨件淬⽕的⼯艺⽅法有（⽕焰淬⽕）和（中频感应淬⽕）。

6、单开道岔由（转辙器）、（连接部分）和（辙叉及护轨）三部分组成。

7、我国标准铁路轨距为1435mm 。

8、单开道岔分为哪⼏种、怎样判别？答：左开，右开。

从转辙器尖轨尖端看起，侧线（弯曲⽅向）往右弯就是右开，往左弯就是左开；从辙叉趾端看，侧线往右（短⼼轨在右边）即右开，侧线往左（短⼼轨在左边）即左开。

9、轨撑按其设置部位及作⽤可分为哪⼏种？答：轨撑可分普通轨撑、辙跟轨撑、钝⾓辙叉轨撑、防爬轨撑及防跳轨撑。

10、轨撑的作⽤：主要防⽌钢轨倾覆、加强钢轨的稳定性、保持轨距。

它与轨腰紧固后，还能防⽌钢轨的爬⾏。

11、拉杆的作⽤：⽤以连接转辙器的两尖轨（或活动⼼轨钝⾓辙叉两⼼轨），并与转辙设备相联，实现尖轨的摆动。

12、顶铁的作⽤：保持尖轨⽀距，并能使基本轨与尖轨共同承受⽔平⼒。

13、尖轨的尖端有（贴尖式）和（藏尖式）两种结构型式。

14、道岔⽤垫板的种类：平垫板、滑床垫板、通长垫板、辙跟垫板、辙后垫板、叉趾和叉跟垫板、护轨垫、辙叉⼤垫板、接头桥型垫板。

15、护轨的作⽤：（限制车轮⾛向，以安全通过辙叉“有害空间”；减少钢轨的磨损。

）16、影响⼼轨不密贴的原因有哪些？答：（1）址端开⼝、跟端开⼝、咽喉尺⼨超差（2）轨距超差（3）长⼼轨直线度超差（4）顶铁超差（5）⼼轨⼀动拉板下颚连接处与翼轨底碰撞（6）道岔顶⾯不平，造成⼼轨纵向不平。

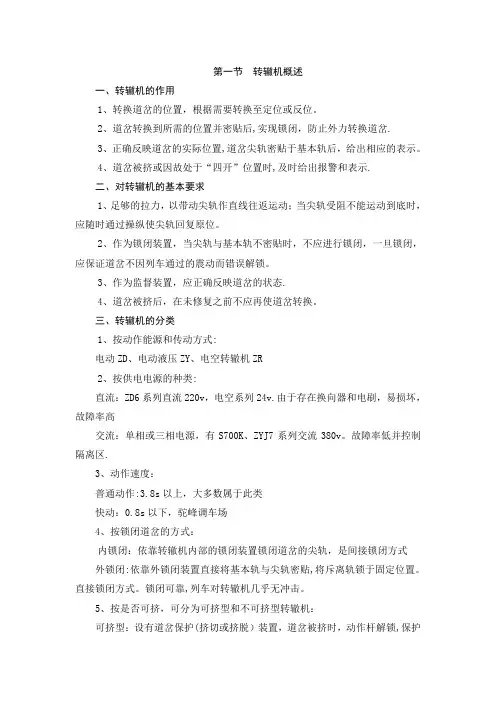

第一节转辙机概述一、转辙机的作用1、转换道岔的位置，根据需要转换至定位或反位。

2、道岔转换到所需的位置并密贴后,实现锁闭，防止外力转换道岔.3、正确反映道岔的实际位置,道岔尖轨密贴于基本轨后，给出相应的表示。

4、道岔被挤或因故处于“四开”位置时,及时给出报警和表示.二、对转辙机的基本要求1、足够的拉力，以带动尖轨作直线往返运动；当尖轨受阻不能运动到底时，应随时通过操纵使尖轨回复原位。

2、作为锁闭装置，当尖轨与基本轨不密贴时，不应进行锁闭，一旦锁闭，应保证道岔不因列车通过的震动而错误解锁。

3、作为监督装置，应正确反映道岔的状态.4、道岔被挤后，在未修复之前不应再使道岔转换。

三、转辙机的分类1、按动作能源和传动方式:电动ZD、电动液压ZY、电空转辙机ZR2、按供电电源的种类:直流：ZD6系列直流220v，电空系列24v.由于存在换向器和电刷，易损坏，故障率高交流：单相或三相电源，有S700K、ZYJ7系列交流380v。

故障率低并控制隔离区.3、动作速度：普通动作:3.8s以上，大多数属于此类快动：0.8s以下，驼峰调车场4、按锁闭道岔的方式：内锁闭：依靠转辙机内部的锁闭装置锁闭道岔的尖轨，是间接锁闭方式外锁闭:依靠外锁闭装置直接将基本轨与尖轨密贴,将斥离轨锁于固定位置。

直接锁闭方式。

锁闭可靠,列车对转辙机几乎无冲击。

5、按是否可挤，可分为可挤型和不可挤型转辙机：可挤型：设有道岔保护(挤切或挤脱）装置，道岔被挤时，动作杆解锁,保护整机.不可挤型：道岔被挤时，挤坏动作杆与整机的连接结构,应整机更换.四、转辙机的设置（一）未提速区段1、未提速之前，每一组道岔岔尖处均设一台转辙机，称谓单机牵引。

2、12号AT道岔，尖轨加长且有弹性，需两台转辙机3、可动心轨道岔心轨需单独设置一台转辙机（二）提速区段（采用S700K及钩式外锁闭）1、提速18号道岔，需5台（3+2），30号需9台（6+3）实现牵引。

两台以上的称谓多机牵引。

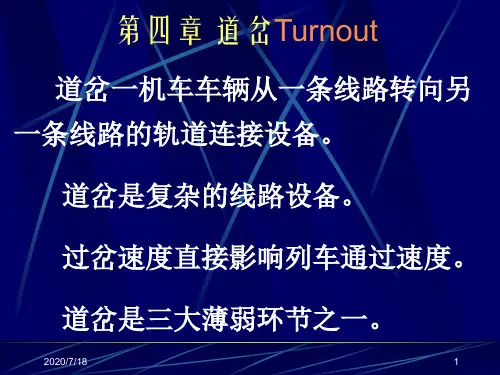

道岔知识一、道岔类型道岔是一种使机车车辆从一股道转入另一股道的线路连接设备，通常在车站、编组站大量铺设。

有了道岔，可以充分发挥线路的通过能力。

即使是单线铁路，铺设道岔，修筑一段大于列车长度的叉线，就可以对开列车。

由于道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、养护维修投入大等特点，与曲线、接头并称为轨道的三大薄弱环节。

它的基本形式有三种：即线路的连接、交叉、连接与交叉的组合。

常用的线路连接有各种类型的单式道岔和复式道岔；交叉有直交叉和菱形交叉；连接与交叉的组合有交分道岔和交叉渡线等。

双开道岔为Y形，即与道岔相衔接的两股道向两侧分岔。

三开道岔如同Ψ形，同时衔接三股道，由两组转辙机械操纵两套尖轨。

复式交分道岔像X形，实际上相当于四组单开道岔和一副菱形交叉的组合。

除此而外，还有一种交叉设备，通常使用的叫做菱形交叉。

它由两组锐角辙叉和两组钝角辙叉组成，但没有转辙器，所以股道之间不能转线。

如果将复式交分道岔的X形的上面两点和下面两点分别连接起来，就是交叉渡线。

它不仅能开通较多的方向，而且占地不多，所以经常在车站采用。

二、单开道岔构造单开道岔由转辙器、辙叉及护轨、连接部分和岔枕组成，单开道岔以它的钢轨每米质量及道岔号数区分类型。

目前我国的钢轨有75kg/m、60kg/m、50kg/m、45kg/m和43kg/m等类型，标准道岔号数(用辙叉号数来表示)有6、7、9、12、18、24号等，并以9号及12号最为常用。

在侧线通过高速列车的地段，则需铺设18号、24号等大号码道岔。

目前我国铁路干线上大量使用着60kg/m钢轨固定型辙叉的12号单开道岔。

为适应既有线提速改造的要求，我国自行设计、制造的新型60kg/m钢轨12号提速道岔已基本达到了国际先进水平，是我国高速道岔的雏形。

转辙器：转辙器包括基本轨、尖轨和转辙机械。

当机车车辆要从A股道转入B股道时，操纵转辙机械使尖轨移动位置，尖轨1密贴基本轨1，尖轨2脱离基本轨2，这样就开通了B股道，关闭了A股道，机车车辆进入连接部分沿着导曲线轨过渡到辙叉和护轨单元。

铁路道岔基本知识目录第一章总论…………………………………………………………………………（１）第二章既有道岔概论…………………………………………………… (12)第三章道岔病害整治和养护维修…………………………………………………（14）第四章提速道岔的安装、调试……………………………………………………（28）附录常用铁路道岔产品对照表 (33)第一章总论第一节轨道连接及交叉设备的作用道岔是由一条线路分支进入或超越另一条线路的连接及交叉设备分支。

道岔是铁路轨道结构的一个重要组成部分。

各国铁路道岔与线路的比例，随铁路运量、密度的不同而有很大差异。

我国是铁路运量、密度较大的国家之一，因此我国铁路道岔数量较多。

据1997年统计，我国共有道岔近14万组，平均每公里1.1组，正线平均每公里1.8组。

在铁路道岔上，存在着一些普通轨道上没有的复杂条件。

例如固定辙叉存在轨线中断，尖轨、护轨和翼轨的冲击角远远大于曲线轨道，道岔区的轨道的竖向和横向刚度变化远远高于普通轨道等。

机车车辆在通过道岔时，轮轨间的作用力也就比普通线路高很多。

所以道岔部分的养护工作量要比同等长度的一般轨道多，而道岔主要部件的使用寿命也要比普通轨道短。

由于这些原因，道岔始终被认为是轨道的一个薄弱环节，并且往往是影响行车安全和限制行车速度的一个主要原因，也是我们把道岔养护工作重点的原因。

第二节道岔和交叉分类铁路道岔设备包括道岔、交叉、道岔与交叉的组合以及其他轨道设备等。

道岔分为单开道岔、单式对称道岔、单式同侧道岔、对称三开道岔、不对称三开道岔和套线道岔。

交叉分为直角交叉和菱形交叉两大类。

道岔与交叉的组合包括交分道岔、交叉渡线等几种。

其他轨道设备还有钢轨伸缩调节器和铁鞋脱落器等。

第三节我国铁路道岔发展概况解放前我国铁路使用的道岔主要依靠进口。

解放初期我国有300种道岔。

这些道岔由100多种钢轨制造，仅单开道岔就有6、7、8、9、10、11、12、15、16、24号并10种型号，而且即使是同一轨型同一号码的道岔也可能分为多种型式，如40B钢轨8号道岔,就有“旧型”、“新型”、“暂定型”、“战时型”等多种，这就给道岔的养护维修和更换带来极大不便。

道岔养护知识点总结一、道岔的基本构造道岔是铁路线路的重要组成部分，主要由道岔枕、道岔轨、道岔心、道岔舌、道岔翼等部件构成。

这些部件的结构设计和制造质量直接影响道岔的使用寿命和安全性。

因此，在养护道岔时，必须对道岔的构造有深入的了解，以便能够正确识别和处理道岔的故障。

1.1 道岔枕道岔枕是道岔的基础部件，通常由铸铁或钢制成。

其作用是支撑道岔轨和连接道岔轨的各个部件，确保道岔的稳固和可靠。

1.2 道岔轨道岔轨是道岔的铁轨部分，连接了道岔枕和道岔心。

其形状和尺寸与普通铁路轨道基本相同，但是在道岔处有一些特殊的设计，以确保列车能够在道岔处平稳地切换轨道。

1.3 道岔心道岔心是道岔切换机构的核心部件，通过机械装置控制道岔的切换方向。

道岔心的设计和制造质量直接影响道岔的切换性能和稳定性。

1.4 道岔舌道岔舌是道岔的移动部件，通过道岔心的控制，能够在不同的轨道间切换。

道岔舌的结构设计和制造质量对道岔的使用寿命和安全性有着重要的影响。

1.5 道岔翼道岔翼是道岔的固定部件，用于连接道岔枕和道岔轨，并起到了支撑和固定作用。

以上是道岔的基本构造，了解这些构造对于识别和处理道岔故障是非常重要的。

接下来，我们将介绍道岔常见的故障和养护知识。

二、道岔的常见故障和养护知识2.1 道岔的腐蚀和损伤道岔的常见故障之一是腐蚀和损伤。

由于道岔处于室外环境中，长时间暴露在潮湿和腐蚀性气体中，容易发生腐蚀和损伤。

这会导致道岔的构造强度和稳定性下降，增加了道岔发生故障的风险。

因此，在道岔的养护工作中，需要经常检查和清理道岔的表面，防止腐蚀和损伤。

2.2 道岔的变形和松动道岔的另一个常见故障是变形和松动。

由于道岔长时间使用，道岔枕和道岔轨等部件容易发生变形和松动，造成道岔的稳定性和切换性能下降。

为了防止这种故障的发生，需要定期对道岔进行检查和维护，及时修复和加固受损部件。

2.3 道岔的切换故障道岔的切换故障是道岔使用中比较常见的问题，主要表现为切换不灵活、卡滞、误动等情况。

道岔知识点总结一、道岔的基本概念道岔是铁路线路上的一种特殊设备，用于实现列车的进路控制和线路切换。

在铁路运输中，道岔是非常重要的设备，它能够实现列车的从一条轨道切换到另一条轨道，确保列车顺利行驶。

道岔的作用在于实现线路的分支和合并，使列车在铁路网中能够实现灵活的行驶。

二、道岔的构成道岔由道岔心、道岔舌、移动轨等部件构成。

在铁路线路上安装了道岔之后，列车可以在相互垂直的道岔上进行切换，实现进路和列车运行方向的改变。

道岔的构成还包括了道岔脚、支承、道岔带、横栏等部件。

道岔的构成非常复杂，需要经过严格的制造和安装工艺，以确保其可靠性和安全性。

三、道岔的类型根据道岔的用途和安装位置，可以将道岔分为许多不同的类型。

主要的道岔类型包括：正线道岔、侧线道岔、交叉道岔、调车道岔等。

这些不同类型的道岔在铁路运输中发挥不同的作用，能够适应各种不同的运输需求。

四、道岔的作用道岔的主要作用在于实现列车的进路控制和线路切换。

在铁路运输中，道岔能够改变列车的行进方向，使列车能够在不同的轨道上行驶。

道岔还能够实现列车的切换和分流，使铁路运输线路更为灵活，提高运输效率。

五、道岔的安装和维护道岔的安装和维护是非常重要的，它需要经过严格的工艺和专业的维护人员进行管理。

在道岔的安装过程中需要考虑到各种因素，确保其能够正常工作和安全使用。

同时，道岔的日常维护工作也非常关键，只有对道岔进行定期维护和检修，才能够保证道岔的正常运行和安全使用。

六、道岔的故障与处理道岔在使用过程中难免会出现各种故障，如道岔卡滞、道岔心损坏、道岔锁闭不良等。

这些故障会影响列车的行驶和铁路线路的正常运行，需要及时处理。

对于道岔的故障处理，需要有专业的维修人员进行检修和处理，以恢复道岔的正常使用。

七、道岔的显示和标志在铁路运输中，道岔有着统一的显示和标志，以指导列车的行驶和避免事故的发生。

道岔的显示和标志包括了不同的信号灯、标志牌和标记线等，这些显示和标志的设置是根据道岔的位置和用途来确定的。

铁路道岔基本知识铁路道岔基本知识目录第一章总论.....................................................................（１）第二章既有道岔概论 (12)第三章道岔病害整治和养护维修 (14)第四章提速道岔的安装、调试 (28)附录常用铁路道岔产品对照表 (33)第一章总论第一节轨道连接及交叉设备的作用道岔是由一条线路分支进入或超越另一条线路的连接及交叉设备分支。

道岔是铁路轨道结构的一个重要组成部分。

各国铁路道岔与线路的比例，随铁路运量、密度的不同而有很大差异。

我国是铁路运量、密度较大的国家之一，因此我国铁路道岔数量较多。

据 1997 年统计，我国共有道岔近 14 万组，平均每公里 1.1 组，正线平均每公里 1.8 组。

在铁路道岔上，存在着一些普通轨道上没有的复杂条件。

例如固定辙叉存在轨线中断，尖轨、护轨和翼轨的冲击角远远大于曲线轨道，道岔区的轨道的竖向和横向刚度变化远远高于普通轨道等。

机车车辆在通过道岔时，轮轨间的作用力也就比普通线路高很多。

所以道岔部分的养护工作量要比同等长度的一般轨道多，而道岔主要部件的使用寿命也要比普通轨道短。

由于这些原因，道岔始终被认为是轨道的一个薄弱环节，并且往往是影响行车安全和限制行车速度的一个主要原因，也是我们把道岔养护工作重点的原因。

第二节道岔和交叉分类铁路道岔设备包括道岔、交叉、道岔与交叉的组合以及其他轨道设备等。

道岔分为单开道岔、单式对称道岔、单式同侧道岔、对称三开道岔、不对称三开道岔和套线道岔。

交叉分为直角交叉和菱形交叉两大类。

道岔与交叉的组合包括交分道岔、交叉渡线等几种。

其他轨道设备还有钢轨伸缩调节器和铁鞋脱落器等。

第三节我国铁路道岔发展概况解放前我国铁路使用的道岔主要依靠进口。

解放初期我国有300种道岔。

这些道岔由100多种钢轨制造，仅单开道岔就有6、7、8、9、10、11、12、15、16、24号并10种型号，而且即使是同一轨型同一号码的道岔也可能分为多种型式，如40B钢轨8号道岔,就有“旧型”、“新型”、“暂定型”、“战时型”等多种，这就给道岔的养护维修和更换带来极大不便。
