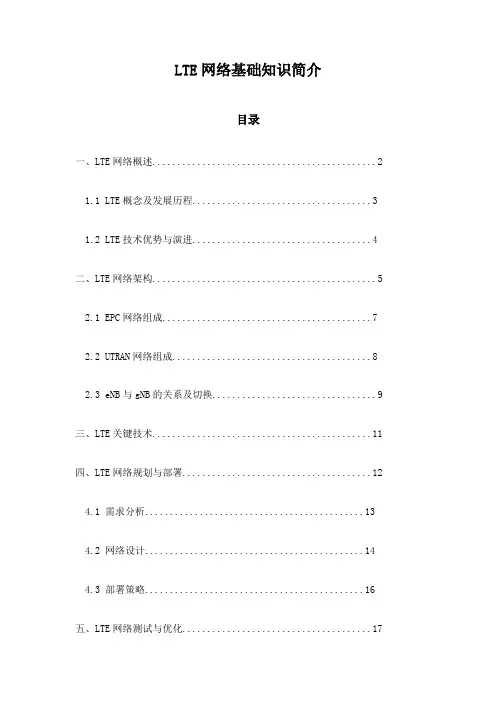

LTE网络基础知识简介目录一、LTE网络概述 (2)1.1 LTE概念及发展历程 (3)1.2 LTE技术优势与演进 (4)二、LTE网络架构 (5)2.1 EPC网络组成 (7)2.2 UTRAN网络组成 (8)2.3 eNB与gNB的关系及切换 (9)三、LTE关键技术 (11)四、LTE网络规划与部署 (12)4.1 需求分析 (13)4.2 网络设计 (14)4.3 部署策略 (16)五、LTE网络测试与优化 (17)5.1 测试目的与方法 (18)5.2 关键性能指标(KPI)分析 (19)5.3 网络优化策略 (20)六、LTE与其他无线通信技术的比较 (22)6.1 与2G/3G的比较 (23)6.2 与Wi-Fi的比较 (24)七、LTE未来发展趋势 (26)7.1 5G技术发展与LTE演进 (27)7.2 IoT与LTE的关系 (28)八、总结与展望 (29)8.1 LTE技术成果总结 (30)8.2 对未来LTE发展的展望 (32)一、LTE网络概述LTE(LongTerm Evolution,长期演进)是一种基于新一代无线通信技术的4G移动通信标准。
它采用了全球通用的频段和编码技术,可以实现高速、低时延、大连接数的移动通信服务。
LTE网络在全球范围内得到了广泛的应用和推广,为用户提供了更加便捷、高效的移动互联网体验。
LTE是3G(第三代移动通信技术)的升级版,相较于3G,LTE在数据传输速度、时延、网络容量等方面都有显著提升。
LTE也是4G(第四代移动通信技术)的基础,两者共享相同的技术规范和频谱资源。
LTE可以看作是4G的一个过渡阶段,为后续5G网络的发展奠定了基础。
高速:LTE网络的最大下行速率可达100Mbps,上传速率可达50Mbps,大大满足了用户的上网需求。
低时延:LTE网络的空口时延较低,一般在10ms左右,用户体验较好。
大连接数:LTE网络具有较高的并发连接能力,可支持数百万人同时在线。

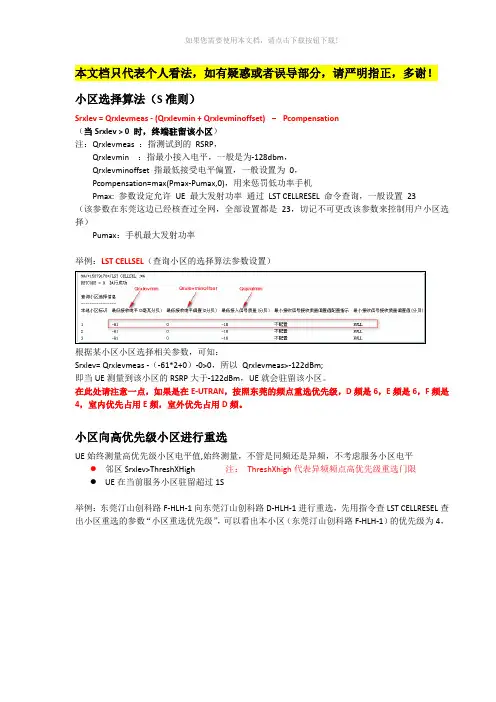

本文档只代表个人看法,如有疑惑或者误导部分,请严明指正,多谢!小区选择算法(S准则)Srxlev = Qrxlevmeas - (Qrxlevmin + Qrxlevminoffset) –Pcompensation(当Srxlev > 0 时,终端驻留该小区)注:Qrxlevmeas :指测试到的RSRP,Qrxlevmin :指最小接入电平,一般是为-128dbm,Qrxlevminoffset 指最低接受电平偏置,一般设置为0,Pcompensation=max(Pmax-Pumax,0),用来惩罚低功率手机Pmax: 参数设定允许UE 最大发射功率通过LST CELLRESEL 命令查询,一般设置23(该参数在东莞这边已经核查过全网,全部设置都是23,切记不可更改该参数来控制用户小区选择)Pumax:手机最大发射功率举例:LST CELLSEL(查询小区的选择算法参数设置)根据某小区小区选择相关参数,可知:Srxlev= Qrxlevmeas -(-61*2+0)-0>0,所以Qrxlevmeas>-122dBm;即当UE测量到该小区的RSRP大于-122dBm,UE就会驻留该小区。
在此处请注意一点,如果是在E-UTRAN,按照东莞的频点重选优先级,D频是6,E频是6,F频是4,室内优先占用E频,室外优先占用D频。
小区向高优先级小区进行重选UE始终测量高优先级小区电平值,始终测量,不管是同频还是异频,不考虑服务小区电平●邻区Srxlev>ThreshXHigh 注:ThreshXhigh代表异频频点高优先级重选门限●UE在当前服务小区驻留超过1S举例:东莞汀山创科路F-HLH-1向东莞汀山创科路D-HLH-1进行重选,先用指令查LST CELLRESEL查出小区重选的参数“小区重选优先级”,可以看出本小区(东莞汀山创科路F-HLH-1)的优先级为4,针对东莞汀山创科路F-HLH-1要向东莞汀山创科路D-HLH重选,我们还需要看东莞汀山创科路D-HLH 的小区重选优先级,从而判断东莞汀山创科路F-HLH-1要向东莞汀山创科路D-HLH重选是向高重选,还是向低重选,还是同等优先级重选,(也就是看东莞汀山创科路F-HLH-1针对D频37900的重选优先级)用指令LST EUTRANINTERNFREQ查看,从而看出东莞汀山创科路F-HLH-1向东莞汀山创科路D-HLH重选是属于向异频高优先级的小区重选,所以我们可以直接采用公式:邻区Srxlev >ThreshXHigh即邻区Qrxlevmeas - (Qrxlevmin + Qrxlevminoffset) –Pcompensation> ThreshXHigh邻区Qrxlevmeas-(-61*2)>11*2,所以邻区Qrxlevmeas>11*2+(-61*2)=-100dBm当邻区的RSRP高于-100dBm时,且UE在当前服务小区驻留超过1S时,即向高优先级邻区进行重选。
LTE网规网优基础知识问答目录一、LTE概述与基本原理 (2)1. LTE基本概念及发展历程 (3)2. LTE网络架构与主要组件 (4)3. LTE关键技术及特点 (5)二、网规基础知识 (7)1. 网规概述及重要性 (8)2. 网络规划目标与原则 (10)3. 网络规划流程 (10)4. 基站选址与布局规划 (11)5. 频率规划与干扰协调 (12)三、网优基础知识 (14)1. 网络优化概述及目的 (15)2. 网络优化流程与方法 (16)3. 无线网络性能评估指标 (18)4. 容量优化与负载均衡技术 (19)5. 覆盖优化与信号增强措施 (20)四、LTE系统性能参数与配置优化 (22)1. 系统性能参数介绍 (24)2. 性能参数配置与优化策略 (25)3. 小区间干扰协调与优化方法 (27)4. 基站设备配置与优化建议 (28)五、LTE网络故障排查与处理 (30)1. 网络故障分类与识别方法 (31)2. 常见故障原因分析及处理措施 (32)3. 故障处理流程与案例分析 (32)4. 网络维护与管理技巧分享 (34)六、案例分析与实践经验分享 (35)1. 成功案例介绍与分析角度 (36)2. 实践中的经验教训总结 (38)3. 案例中的优化策略与实施效果评估 (39)七、LTE发展趋势与展望 (40)1. LTE技术发展趋势分析 (42)2. 新技术在LTE网络中的应用前景探讨 (43)一、LTE概述与基本原理LTE(Long Term Evolution,长期演进)是一种标准的无线宽带通信,主要用于移动设备和数据终端,其设计目标是提供一种高速、低延迟、高连接性的无线通信服务。
LTE的发展是为了满足移动通信市场的需求,特别是在3GPP的长期演进计划中,旨在解决3G网络中的瓶颈问题,提高无线通信的速度和质量。
LTE的关键技术包括正交频分复用(OFDM)、多输入多输出(MIMO)、密集波分复用(Dense WDM)、链路自适应技术等。
一、填空题1.S1承载(S1 bearer)用来传送eNodeB和Serving GW之间的EPS数据包.2.系统信息在小区范围内的所有UE进行广播,目的是告诉UE网络接入层和非接入层的公共信息,以便用户在发起呼叫之前了解网络的配置情况.3.S-TMSI(短格式临时移动用户标识)用来保证无线信令流程更加有效,如寻呼和业务请求流程。
4.LTE带宽灵活配置:支持1.4MHz, 3MHz, 5MHz, 10Mhz, 15Mhz, 20MHz.5.LTE的接入网E-UTRAN由e-NodeB组成,提供用户面和控制面;LTE的核心网EPC由MME,S-GW和P-GW组成6.P-GW的主要功能包括:分组数据过滤;UE的IP地址分配;上下行计费及限速。
7.LTE支持多种频段,从700MHz到2.6GHz.8.LTE支持两种双工模式:FDD和TDD.9.LTE具有时域和频域的资源,资源分配的最小单位是资源块RB(Resource Block).10.下行功控决定了每个RE(Resource Element)上的能量EPRE(Energy per ResourceElement);上行功控决定了每个DFT-S-OFDM(上行SC-FDMA的复用调制方式)符号上的能量。
11.OFDM (Orthogonal Frequency Division Multiplexing)属于调制复用技术,它把系统带宽分成多个的相互正交的子载波,在多个子载波上并行数据传输。
12.LTE下行支持MIMO技术进行空间维度的复用。
空间复用支持单用户SU-MIMO模式或者多用户MU-MIMO模式。
13.受限于终端的成本和功耗,实现单个终端上行多路射频发射和功放的难度较大。
因此,LTE正研究在上行采用多个单天线用户联合进行MIMO传输的方法,称为Virtual-MIMO.14.在LTE系统中,功控主要用来降低对邻小区上行的干扰,补偿链路损耗,它也是一种慢速的链路自适应机制。

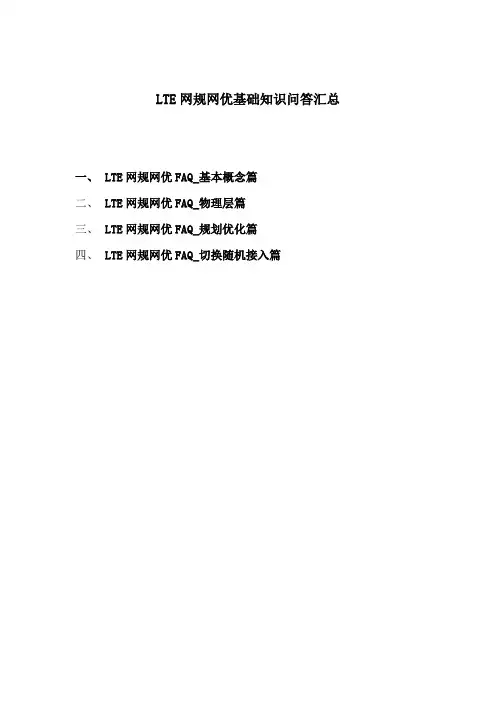

LTE网规网优基础知识问答汇总一、 LTE网规网优FAQ_基本概念篇二、LTE网规网优FAQ_物理层篇三、LTE网规网优FAQ_规划优化篇四、LTE网规网优FAQ_切换随机接入篇一、 LTE网规网优FAQ_基本概念篇1.1问题描述:为什么要从3G向LTE演进?问题答复:LTE(Long Term Evolution)是指3GPP组织推行的蜂窝技术在无线接入方面的最新演进,对应核心网的演进就是SAE(System Architecture Evolution)。
之所以需要从3G演进到LTE,是由于近年来移动用户对高速率数据业务的要求,同时新型无线宽带接入系统的快速发展,如WiMax的出现,给3G系统设备商和运营商造成了很大的压力。
在LTE系统设计之初,其目标和需求就非常明确:降低时延、提高用户传输数据速率、提高系统容量和覆盖范围、降低运营成本:•显著的提高峰值传输数据速率,例如下行链路达到100Mb/s,上行链路达到50Mb/s;•在保持目前基站位置不变的情况下,提高小区边缘比特速率;•显著的提高频谱效率,例如达到3GPP R6版本的2~4倍;•无线接入网的时延低于10ms;•显著的降低控制面时延(从空闲态跃迁到激活态时延小于100ms(不包括寻呼时间));•支持灵活的系统带宽配置,支持1.4MHz、3MHz、5MHz、10MHz、15MHz、20MHz 带宽,支持成对和非成对频谱;•支持现有3G系统和非3G系统与LTE系统网络间的互连互通;•更好的支持增强型MBMS;•系统不仅能为低速移动终端提供最优服务,并且也应支持高速移动终端,能为速度>350km/h的用户提供100kbps的接入服务;•实现合理的终端复杂度、成本、功耗;•取消CS域,CS域业务在PS域实现,如VOIP;1.2问题描述:LTE扁平网络架构是什么?问题答复:●LTE的接入网E-UTRAN由eNodeB组成,提供用户面和控制面;●LTE的核心网EPC(Evolved Packet Core)由MME,S-GW和P-GW组成;●eNodeB间通过X2接口相互连接,支持数据和信令的直接传输;●S1接口连接eNodeB与核心网EPC。
LTE无线网络优化知识的介绍今天店铺就要跟大家讲解下LTE无线网络优化的知识~那么对此感兴趣的网友可以多来了解了解下。
下面就是具体内容LTE无线网络优化介绍1.什么是LTELTE是Long Term Evolution的缩写,全称为3GPP Long Term Evolution,中文一般翻译为3GPP长期演进技术,为第三代合作伙伴计划(3GPP)标准,使用“正交频分复用”(OFDM)的射频接收技术,以及2×2和4×4 MIMO的分集天线技术规格。
同时支援FDD和TDD。
在每一个 5MHz 的蜂窝(cell)内,至少能容纳200个动态使用者。
用户面单向传输时延低于5ms,控制面从睡眠状态到激活状态迁移时间低于50ms。
2010年12月6日国际电信联盟把LTE正式称为4G。
2.无线网络优化的目的无线网络优化是为了保证在充分利用现有网络资源的基础上,解决网路存在的局部缺陷,最终达到无线覆盖全面无缝隙、接通率高、通话持续、话音质量不失真、画面质量清晰可见,保证网络容量满足用户高速发展的要求,让用户感到真正的满意。
通过网络优化使用户提高收益率和节约成本。
3.无线网络优化的重要性网络优化是一个改善全网质量、确保网络资源有效利用的过程。
传统的网络在大批用户使用时候会造成网络拥堵,用户的感知差,最终网络用户的减少,导致运营商业品牌形象的降低。
经过优化的无线网络网路会顺畅便捷,提高用户感知,提升运营商业品牌形象。
保证和提高网络质量,提高企业的竞争能力和用户满意度,是业务发展的有力后盾。
4.LTE无线网络优化特点4.1覆盖和质量的估计参数不同TD-LTE使用RSPP、RSRQ、SINR进行覆盖和质量的评估。
4.2影响覆盖问题的因素不同工作频段的不同,导致覆盖范围的差异显著;需要考虑天线模式对覆盖的影响。
4.3影响接入指标的参数不同除了需要考虑覆盖和干扰的影响外,PRACH的配置模式会对接入成功率指标带来影响。

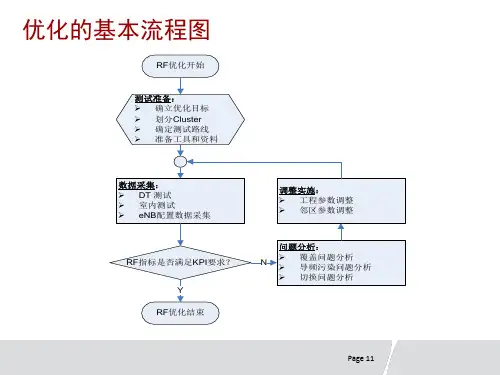

lte网络优化知识点总结LTE(Long Term Evolution)是一种高速数据传输技术,其优化是为了提高网络性能、增强覆盖范围和提供更好的用户体验。
LTE网络优化需要考虑多个方面,包括网络规划、参数调整、邻区优化、干扰管理等。
本文将从这些方面对LTE网络优化知识点进行总结。
一、 LTE网络规划LTE网络规划是整个LTE网络优化的起点,它涉及到基站位置、天线方向、频点规划等方面。
在LTE网络规划中,需要考虑以下几个关键点:1. 基站位置:基站的位置对网络性能有重要影响,应根据覆盖需求、干扰情况和用户分布等因素来确定基站的位置。
2. 天线方向:LTE网络中的MIMO技术可以提高频谱利用率和覆盖范围,因此天线方向的规划对网络性能至关重要。
3. 频点规划:LTE网络中的频点规划需要考虑到频谱资源的利用、干扰管理等因素,以提高网络性能和覆盖范围。
二、 LTE参数调整LTE网络中有许多参数可以调整,如功率控制、资源分配、调度算法等。
通过合理调整这些参数可以提高网络性能,降低干扰,改善用户体验。
1. 功率控制:LTE网络中的功率控制是保证基站覆盖范围和保证用户的数据传输速率的重要手段。
2. 资源分配:LTE网络中的资源分配需要根据不同的业务需求和网络负载情况来调整,以提高网络效率和用户体验。
3. 调度算法:LTE网络中的调度算法可以影响用户的接入速率、传输速率和接入延迟等,合理调整调度算法可以提高网络性能。
三、邻区优化邻区优化是LTE网络优化的重要内容,它涉及到邻区关系的建立、邻区列表的优化、邻区切换的控制等方面。
1. 邻区关系的建立:邻区关系的建立是LTE网络优化的基础,它影响到切换的成功率、数据传输速率等关键指标。
2. 邻区列表的优化:LTE网络中的邻区列表需要根据覆盖范围、干扰情况、负载情况等因素进行优化,以提高网络性能。
3. 邻区切换控制:LTE网络中的邻区切换需要根据用户的移动速度、信号质量等因素进行控制,以提高用户体验。
1、LTE基础知识LTE支持的带宽:1.4、3、5、10、15、20MHzLTE支持的最大覆盖半径100km,最大移动速率500km/h无线帧=10ms 子帧=1ms 时隙solt=0.5ms 子载波=15khz协议规定UE的最大发射功率200mw = 23dBm,LTE共支持5个终端等级OFDM符号(又叫Symbol,分常规CP :7个;扩展CP:6个),1、2、4、6比特分别对应BPSK、QPSK、16QAM、64QAM的调制方式;1个时隙=7个OFDM符号(常规CP)PCI取值0~503,共504个;由主同步信号PSS(取值0~2,组内ID)和辅同步信号SSS(取值0~167,组ID)决定;RE:资源粒子,最小资源单位,1个OFDM符号*1个子载波;(时域*频域概念)RB:资源块,1个时隙*12个子载波;分为两个概念PRB(物理资源块),VRB(虚拟资源块);SB:调度块,又叫RB-pair,=2个RB,调度的最小单位,1个子帧*12个子载波,调度周期TTI=1ms;REG:资源粒子组,=4个RE;CCE:控制信道单元,=9个EGR = 36个RE;PUCCH、PDCCH的最小传输单位是CCE,PHICH、PCFICH的最小传输单位是REG, PDSCH的最小单位的RB;PCCH信道使用的是半静态调度方案2、LTE网络结构、接口、协议、承载划分MME 负责空闲状态下的移动性管理;eNodeB负责连接状态下的移动性管理;3、协议栈结构及功能4、系统消息相关5、逻辑、传输、物理信道相关PUSCH的跳频方式:子帧内跳频、子帧间跳频PDSCH的传输模式:TM1~TM8,共8种;PRACH前导码:每个小区有64个随机前导(preamble码),preamble码由ZC根序列产生,ZC根序列有838个(取值0~837),每个根序列长839bit;PRACH前导格式有format0~format4共5种格式,其中FDD可用0~3,TDD可用0~4,其中format4是TDD专用的,其PRACH可承载在UpPTS上,此时最多覆盖1.4km。
一、填空题1.S1承载(S1 bearer)用来传送eNodeB和Serving GW之间的EPS数据包.2.系统信息在小区范围内的所有UE进行广播,目的是告诉UE网络接入层和非接入层的公共信息,以便用户在发起呼叫之前了解网络的配置情况.3.S-TMSI〔短格式临时移动用户标识〕用来保证无线信令流程更加有效,如寻呼和业务请求流程。
4.LTE带宽灵活配置:支持1.4MHz, 3MHz, 5MHz, 10Mhz, 15Mhz, 20MHz.5.LTE的接入网E-UTRAN由e-NodeB组成,提供用户面和控制面;LTE的核心网EPC由MME,S-GW和P-GW组成6.P-GW的主要功能包括:分组数据过滤;UE的IP地址分配;上下行计费及限速。
7.LTE支持多种频段,从700MHz到2.6GHz.8.LTE支持两种双工模式:FDD和TDD.9.LTE具有时域和频域的资源,资源分配的最小单位是资源块RB〔Resource Block〕.10.下行功控决定了每个RE〔Resource Element〕上的能量EPRE〔Energy per Resource Element〕;上行功控决定了每个DFT-S-OFDM〔上行SC-FDMA的复用调制方式〕符号上的能量。
11.OFDM 〔Orthogonal Frequency Division Multiplexing〕属于调制复用技术,它把系统带宽分成多个的相互正交的子载波,在多个子载波上并行数据传输。
12.LTE下行支持MIMO技术进行空间维度的复用。
空间复用支持单用户SU-MIMO模式或者多用户MU-MIMO模式。
13.受限于终端的成本和功耗,实现单个终端上行多路射频发射和功放的难度较大。
因此,LTE正研究在上行采用多个单天线用户联合进行MIMO传输的方法,称为Virtual-MIMO.14.在LTE系统中,功控主要用来降低对邻小区上行的干扰,补偿链路损耗,它也是一种慢速的链路自适应机制。
网优LTE册知识体系---------基本概念1.不同制式移动通信系统架构中有哪些网元?有哪些关联?2/3/4G网络架构对比4G整体网络架构趋于扁平化和简单化,对比于2/3G网络架构的变化如下:1、接入网部分,LTE接入网仅有eNode组成,3G中的RNC功能被分散到了eNodeB和网关(GW)中,减少了网络节点,降低系统复杂度以及传输和无线接入时延,减小网络部署和维护成本,大大提升用户的移动通信体验。
2、核心网部分,取消了CS(电路域),只保留了PS(分组域)。
EPC(演进型分组核心网)支持各类技术统一接入,实现固网和移动融合(FMC),灵活支持VoIP及基于IMS多媒体业务,实现了网络全IP化; 实现了控制与承载的分离,相当于把3G核心网网元SGSN拆成两部分,MME负责控制面功能,S-GW负责用户面功能;接入网:接入网是指骨干网络到用户终端之间的所有设备,介于本地交换机和用户之间。
主要完成使用户接入到核心网的任务,接入网由业务节点接口和用户网络接口之间一系列传送设备组成。
核心网:将业务提供者与接入网,或者将接入网与其他接入网连接在一起的网络。
通常指除接入网和用户驻地网之外的网络部分。
核心网的功能主要是提供用户连接、对用户的管理以及对业务完成承载,作为承载网络提供到外部网络的接口。
三运营商网络制式:移动:2G(GSM)、3G(TD-SCDMA)、4G(TD-LTE);联通:2G(GSM)、3G(WCDMA)、4G(FDD-LTE与TD-LTE融合);电信:2G(CDMA)、3G(CDMA2000)、4G(FDD-LTE与TD-LTE融合)说明:不同的运营商在各自的制式获得的频段不一样。
同一代而制式相同,卡不一样,其对应使用的频度不一样,手机理论上可做成共用。
同一代而制式不同,手机不一样。
也就是说,虽然移动、联通、电信都采用TD-LTE的标准组建4g网络(同一制式,理论上基站可以做到兼用),但是彼此使用的频段不同,手机不能通用,如果使用对应运营商的4g还需要购买支持该运营商频谱的手机才能使用。
