超全道路工程平面线型设计在道路工程平面线型设计中，合理的线型设计是确保道路既能满足交通功能需求，又能提供良好的行车舒适性和安全性的关键。

下面将介绍超全道路工程平面线型设计的一些重要原则和技巧。

首先，平面线型设计需要考虑交通功能的要求。

交通功能包括几个方面，包括车辆行驶速度、交通流量、交通组织等。

根据不同的道路等级和功能需求，设计师需要确定适当的车道数量、车道宽度、车道高度、交叉口布局等。

其次，平面线型设计需要考虑行车舒适性。

为了提供良好的行车舒适性，设计师需要合理设置纵横坡。

纵坡是指道路的纵向倾斜度，横坡是指道路的横向倾斜度。

纵坡的设计应遵循路况、车速和排水要求，通过合理的纵坡设计可以提高车辆的燃油经济性和行驶平稳性。

横坡的设计应符合车辆的侧向稳定性和行车平稳性要求。

再次，平面线型设计需要考虑交通安全性。

为了保证道路的交通安全性，设计师需要合理设置交叉口、人行横道、超车道、减速带等交通设施。

交叉口的设计应遵循交通流量、可视条件和行人需求等要求。

人行横道的设置应合理考虑行人的安全性和便利性。

超车道的设置应根据交通流量和行车需求确定。

减速带的设置可以提高车辆的行驶安全性。

最后，平面线型设计还需要考虑环境因素。

为了保护环境和提高道路的美观度，设计师需要合理设置绿化带、隔离带、路灯等。

绿化带的设置可以改善道路的空气质量和减少噪音污染。

隔离带的设置可以增加车辆的行车安全性。

路灯的设置可以提高夜间行车的安全性。

总结起来，超全道路工程平面线型设计需要考虑交通功能要求、行车舒适性、交通安全性和环境因素。

设计师需要合理设置车道数量、宽度和高度，确定合适的纵横坡设计，设置交通设施和环境设施，以提供一个安全、舒适、高效的道路交通环境。

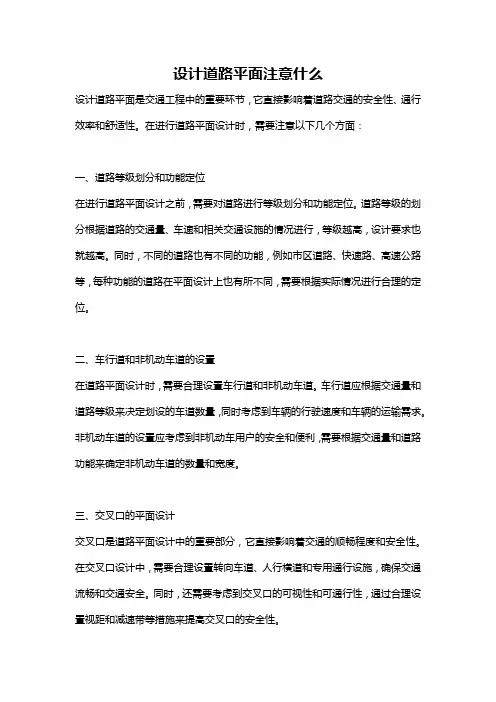

设计道路平面注意什么设计道路平面是交通工程中的重要环节，它直接影响着道路交通的安全性、通行效率和舒适性。

在进行道路平面设计时，需要注意以下几个方面：一、道路等级划分和功能定位在进行道路平面设计之前，需要对道路进行等级划分和功能定位。

道路等级的划分根据道路的交通量、车速和相关交通设施的情况进行，等级越高，设计要求也就越高。

同时，不同的道路也有不同的功能，例如市区道路、快速路、高速公路等，每种功能的道路在平面设计上也有所不同，需要根据实际情况进行合理的定位。

二、车行道和非机动车道的设置在道路平面设计时，需要合理设置车行道和非机动车道。

车行道应根据交通量和道路等级来决定划设的车道数量，同时考虑到车辆的行驶速度和车辆的运输需求。

非机动车道的设置应考虑到非机动车用户的安全和便利，需要根据交通量和道路功能来确定非机动车道的数量和宽度。

三、交叉口的平面设计交叉口是道路平面设计中的重要部分，它直接影响着交通的顺畅程度和安全性。

在交叉口设计中，需要合理设置转向车道、人行横道和专用通行设施，确保交通流畅和交通安全。

同时，还需要考虑到交叉口的可视性和可通行性，通过合理设置视距和减速带等措施来提高交叉口的安全性。

四、坡度和曲线的设置在进行道路平面设计时，需要合理设置道路的坡度和曲线。

坡度对车辆的行驶阻力和制动性能有直接影响，需要根据道路的使用情况和附近地形来确定。

曲线则对车辆的横向稳定性和行驶速度产生影响，曲线的设置应根据车速和曲线半径等因素进行合理的选择，以保证车辆的安全和舒适。

五、交通设施的设置在道路平面设计中，需要合理设置交通设施，以提高交通安全性和通行效率。

例如，合理设置交通标志、标线和信号灯等，提醒驾驶员注意道路情况，引导车辆行驶。

同时，还需要考虑到道路的流量和交通状况，合理设置交通管制设施，确保交通的有序进行。

总之，道路平面设计是交通工程中的重要环节，其设计质量直接关系到道路的交通安全、通行效率和舒适性。

在进行道路平面设计时，需要注意以上几个方面，根据道路的等级、功能和使用情况来进行合理的设计，以保证道路的安全性和通行效率。

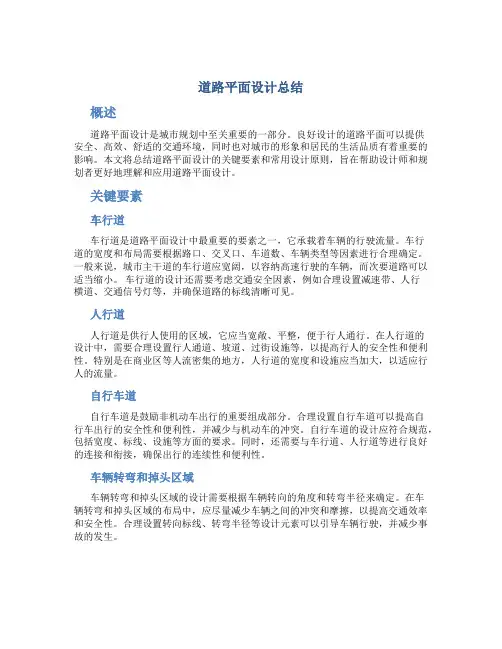

道路平面设计总结概述道路平面设计是城市规划中至关重要的一部分。

良好设计的道路平面可以提供安全、高效、舒适的交通环境，同时也对城市的形象和居民的生活品质有着重要的影响。

本文将总结道路平面设计的关键要素和常用设计原则，旨在帮助设计师和规划者更好地理解和应用道路平面设计。

关键要素车行道车行道是道路平面设计中最重要的要素之一，它承载着车辆的行驶流量。

车行道的宽度和布局需要根据路口、交叉口、车道数、车辆类型等因素进行合理确定。

一般来说，城市主干道的车行道应宽阔，以容纳高速行驶的车辆，而次要道路可以适当缩小。

车行道的设计还需要考虑交通安全因素，例如合理设置减速带、人行横道、交通信号灯等，并确保道路的标线清晰可见。

人行道人行道是供行人使用的区域，它应当宽敞、平整，便于行人通行。

在人行道的设计中，需要合理设置行人通道、坡道、过街设施等，以提高行人的安全性和便利性。

特别是在商业区等人流密集的地方，人行道的宽度和设施应当加大，以适应行人的流量。

自行车道自行车道是鼓励非机动车出行的重要组成部分。

合理设置自行车道可以提高自行车出行的安全性和便利性，并减少与机动车的冲突。

自行车道的设计应符合规范，包括宽度、标线、设施等方面的要求。

同时，还需要与车行道、人行道等进行良好的连接和衔接，确保出行的连续性和便利性。

车辆转弯和掉头区域车辆转弯和掉头区域的设计需要根据车辆转向的角度和转弯半径来确定。

在车辆转弯和掉头区域的布局中，应尽量减少车辆之间的冲突和摩擦，以提高交通效率和安全性。

合理设置转向标线、转弯半径等设计元素可以引导车辆行驶，并减少事故的发生。

设计原则交通流量分配在道路平面设计中，需要根据交通流量和道路等级等因素进行交通流量的合理分配。

主干道和次要道路应根据车辆行驶的速度和车道数进行设计，以提高车辆的通行能力和交通效率。

高效连接道路平面设计需要注重各个道路之间的高效连接，包括车行道、人行道、自行车道等。

合理设置连接部位的路口、交叉口、人行过街设施等，可以提高出行的便利性和连续性。

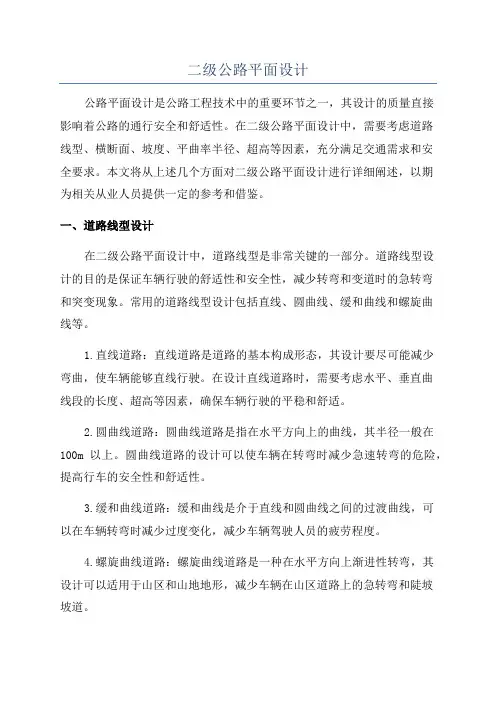

二级公路平面设计公路平面设计是公路工程技术中的重要环节之一，其设计的质量直接影响着公路的通行安全和舒适性。

在二级公路平面设计中，需要考虑道路线型、横断面、坡度、平曲率半径、超高等因素，充分满足交通需求和安全要求。

本文将从上述几个方面对二级公路平面设计进行详细阐述，以期为相关从业人员提供一定的参考和借鉴。

一、道路线型设计在二级公路平面设计中，道路线型是非常关键的一部分。

道路线型设计的目的是保证车辆行驶的舒适性和安全性，减少转弯和变道时的急转弯和突变现象。

常用的道路线型设计包括直线、圆曲线、缓和曲线和螺旋曲线等。

1.直线道路：直线道路是道路的基本构成形态，其设计要尽可能减少弯曲，使车辆能够直线行驶。

在设计直线道路时，需要考虑水平、垂直曲线段的长度、超高等因素，确保车辆行驶的平稳和舒适。

2.圆曲线道路：圆曲线道路是指在水平方向上的曲线，其半径一般在100m以上。

圆曲线道路的设计可以使车辆在转弯时减少急速转弯的危险，提高行车的安全性和舒适性。

3.缓和曲线道路：缓和曲线是介于直线和圆曲线之间的过渡曲线，可以在车辆转弯时减少过度变化，减少车辆驾驶人员的疲劳程度。

4.螺旋曲线道路：螺旋曲线道路是一种在水平方向上渐进性转弯，其设计可以适用于山区和山地地形，减少车辆在山区道路上的急转弯和陡坡坡道。

以上是常用的道路线型设计，在具体的二级公路平面设计中，需要根据实际情况选择适合的线型形式，以确保车辆行驶安全和舒适。

二、横断面设计横断面设计是指公路在垂直方向上的设计，包括路肩、路堤、路基等部分。

横断面设计的目的是确保路面排水顺畅，保证道路的平整性和舒适性。

常用的横断面设计包括单侧边坡、双侧边坡和护坡等。

1.单侧边坡设计：单侧边坡设计是指在公路一侧设置边坡，另一侧为自然地形或护坡，适用于地形平缓或沿途为悬崖峭壁的道路。

2.双侧边坡设计：双侧边坡设计是指在公路两侧均设置有边坡，适用于地形不平，需要保证路基在牢靠的情况下进行设计。

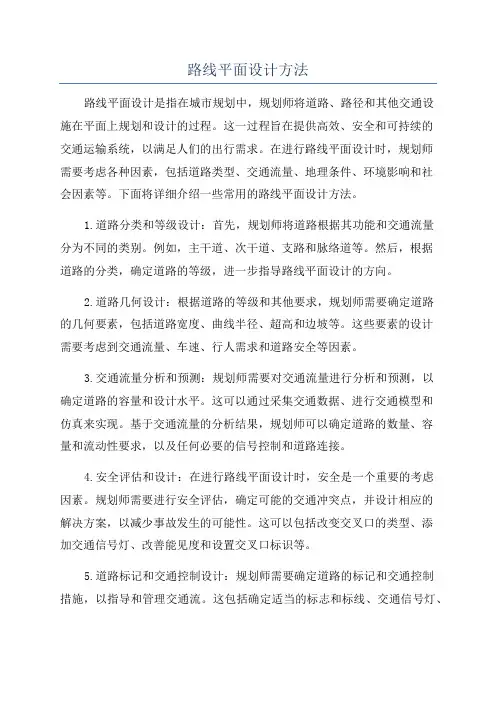

路线平面设计方法路线平面设计是指在城市规划中，规划师将道路、路径和其他交通设施在平面上规划和设计的过程。

这一过程旨在提供高效、安全和可持续的交通运输系统，以满足人们的出行需求。

在进行路线平面设计时，规划师需要考虑各种因素，包括道路类型、交通流量、地理条件、环境影响和社会因素等。

下面将详细介绍一些常用的路线平面设计方法。

1.道路分类和等级设计：首先，规划师将道路根据其功能和交通流量分为不同的类别。

例如，主干道、次干道、支路和脉络道等。

然后，根据道路的分类，确定道路的等级，进一步指导路线平面设计的方向。

2.道路几何设计：根据道路的等级和其他要求，规划师需要确定道路的几何要素，包括道路宽度、曲线半径、超高和边坡等。

这些要素的设计需要考虑到交通流量、车速、行人需求和道路安全等因素。

3.交通流量分析和预测：规划师需要对交通流量进行分析和预测，以确定道路的容量和设计水平。

这可以通过采集交通数据、进行交通模型和仿真来实现。

基于交通流量的分析结果，规划师可以确定道路的数量、容量和流动性要求，以及任何必要的信号控制和道路连接。

4.安全评估和设计：在进行路线平面设计时，安全是一个重要的考虑因素。

规划师需要进行安全评估，确定可能的交通冲突点，并设计相应的解决方案，以减少事故发生的可能性。

这可以包括改变交叉口的类型、添加交通信号灯、改善能见度和设置交叉口标识等。

5.道路标记和交通控制设计：规划师需要确定道路的标记和交通控制措施，以指导和管理交通流。

这包括确定适当的标志和标线、交通信号灯、人行横道和停车位等。

道路标记和交通控制设计应该遵守现行的交通规则和规定，并考虑到行人和驾驶员的需求。

6.环境保护和可持续性设计：在进行路线平面设计时，规划师需要考虑环境保护和可持续性的因素。

这包括减少土地使用、保护自然环境、管理水资源和能源，以及减少污染和噪音等。

规划师应该寻找最佳的平衡点，以满足交通需求和环境需求。

7.社会因素和社区参与：路线平面设计应该充分考虑社会因素和社区参与。

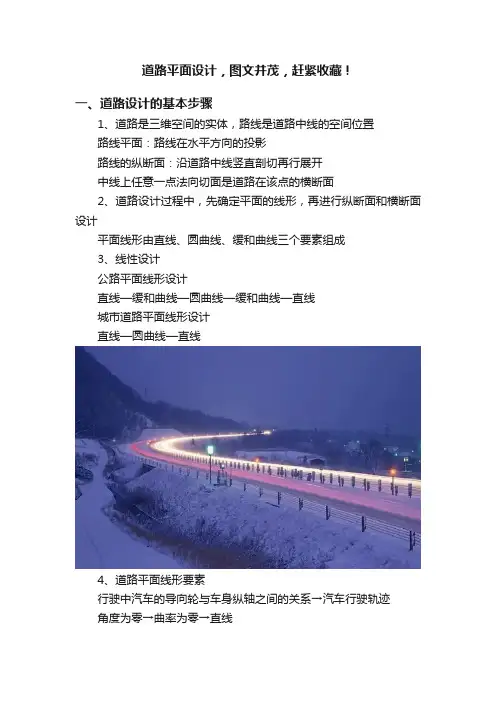

道路平面设计，图文并茂，赶紧收藏！一、道路设计的基本步骤1、道路是三维空间的实体，路线是道路中线的空间位置路线平面：路线在水平方向的投影路线的纵断面：沿道路中线竖直剖切再行展开中线上任意一点法向切面是道路在该点的横断面2、道路设计过程中，先确定平面的线形，再进行纵断面和横断面设计平面线形由直线、圆曲线、缓和曲线三个要素组成3、线性设计公路平面线形设计直线—缓和曲线—圆曲线—缓和曲线—直线城市道路平面线形设计直线—圆曲线—直线4、道路平面线形要素行驶中汽车的导向轮与车身纵轴之间的关系→汽车行驶轨迹角度为零→曲率为零→直线角度为常数→曲率为常数→圆曲线角度为变数→曲率为变数→缓和曲线现代道路平面线形正是由上述三种基本线形构成的，称为平面线形三要素。

二、直线1、优点线形直捷，布设方便，行车视距良好，行车平稳2、缺点不能适应地形变化，不便于避让障碍，直线过长容易使驾驶员产生麻痹而放松警惕，发生行车事故，夜间行车时，对向行车灯光眩目不利安全（一）直线运用1、直线的最大长度在城镇及附近或其它景色有变化的地点，大于20V是可以接受的，在景色单调的地点最好控在在20V以内2、直线的最小长度当V≥60km/h时，同向曲线的直线最小长度为6V，反向曲线的最小长度不小于2V3、注意的问题长直线或长下坡尽头的平曲线，必须采取设置标志、增加路面抗滑能力等安全措施长直线上坡不宜过长，直线上的纵坡一般应小于3%长直线应与大半径凹曲线配合为宜（二）采用长直线线形应注意的问题1、长直线宜与大半径凹竖曲线组合使用2、避免“断背曲线”三、圆曲线1、优点布设方便，能很好地适应地形，避让障碍，与地形配合得当可获得圆滑、舒顺、美观的路线，又能降低工程造价使行车景观不断变化，使驾驶员保持适度的警惕，增加行车安全性，也可起到诱导行车视线的作用2、注意的问题半径不可过小而影响行车安全（一）圆曲线的平面布设1、圆曲线上技术代号JD—交点（转角点）ZY—直圆（圆曲线起点）QZ—曲中（圆曲线中点）YZ—圆直（圆曲线终点）（二）圆曲线的几何要素及主点桩号里程计算1、几何要素2、曲线主点桩号里程计算3、曲线主点桩计算校核（三）圆曲线半径1、汽车在圆曲线路段行驶时会产生离心力F2、曲线半径指标（四）横向力系数μ的取值1、意义横向力系数表示单位车重所受到的横向力（离心力）其值越大对行车越不利2、取值大小的决定因素行车安全：确保行车不产生横向滑移操作方便、行车经济行车平稳、舒适3、取值一般取为控制值（五）公路圆曲线最小半径1、三种平曲线最小半径一般最小半径：通常情况下推荐采用的最小半径值极限最小半径能保证按设计速度行驶的车辆安全行驶的最小半径不设超高最小半径当路线的半径大到一定值时，即使汽车在曲线的外侧时，也能获得足够的安全性和很好的舒适性四、缓和曲线1、定义在直线与圆曲线、圆曲线与圆曲线之间设置的曲率连续变化的曲线2、特点易于适应地形，能很好地与汽车行驶轨迹相适应，使线形连续、美观，但缓和曲线计算、布设较繁琐（一）缓和曲线的性质路线设计符合汽车转弯时的行驶轨迹，插入缓和曲线，使整条曲线的曲率形成一个连续变化的过程。

道路平面设计步骤
道路平面设计是道路设计的重要组成部分，主要包括以下步骤：
1.根据使用任务的要求和交通情况，确定路面等级，考虑路上车型组成
和交通量大小，以及当地自然条件、材料供应情况和施工条件等因素，选定面层类型。

2.根据面层与基层相互配合的需要，满足基层承重作用和传递、分布荷
载的要求，按就地取材的原则，选取基层类型，基层可做成双层或多层。

对冰冻和水文条件不良地区，为防止路面冻胀翻浆，应作垫层设计和土基特殊处理。

3.各个结构层应取得合理的组合，强度和厚度要配合得当，在各种自然
因素的综合作用下，能在使用期限内始终保持足够强度，满足行车需要。

4.根据路面力学计算方法或其他经验公式计算确定各结构层厚度。

5.选配各结构层材料，包括粒料的级配组成、结合料（水泥、沥青等）
的用量计算等。

通过以上步骤，可以对道路进行平面设计，确定路面等级、结构组合和各结构层的厚度和材料选配。

道路平面设计总结道路平面设计总结道路平面设计是交通工程中的重要环节，它关系着道路的安全性、通行效率和景观效果。

在设计过程中，需要考虑道路的功能定位、交通流量、设计标准和规范等因素，以确保道路的合理性和可行性。

本文将就道路平面设计的步骤、关键点和设计原则进行总结，以期提高道路设计的质量和实效。

一、道路平面设计的步骤道路平面设计主要包括需求调研、规划设计、交叉路口设计、路段设计和绘图等步骤。

1. 需求调研：首先需要进行需求调研，明确道路的功能定位和交通流量。

通过分析道路所处的环境和周边设施，确定道路设计的基本要求。

2. 规划设计：在需求调研的基础上，进行道路的规划设计。

根据道路的功能定位和交通流量，确定道路的断面形式、路口设置、车道数量、非机动车道和人行道设置等。

3. 交叉路口设计：交叉路口是道路平面设计中的关键问题。

在确定交叉口的位置和类型后，需要设计交叉口的几何形状、交通信号灯、行人过街设施等，以实现交叉口的安全和通行效率。

4. 路段设计：路段设计是指道路平面设计中的直线路段。

其主要包括车道宽度、坡度、标线和标识等设计。

根据道路的功能和交通流量，进行适当的车道设置和分隔带设置，以确保车辆和行人的通行安全。

5. 绘图：在完成道路平面设计后，需要进行道路平面绘图。

绘图是将设计方案制作成具体的平面图纸，在图纸上标注出各种道路设施和标志，为施工和监理提供依据。

二、道路平面设计的关键点道路平面设计的关键点主要包括挡土墙设计、排水设计和景观设计。

1. 挡土墙设计：在建设道路时，常常需要对路基进行挡土墙的设计和施工。

挡土墙的设计要考虑土壤的稳定性、自然坡度和建造成本等因素，以确保挡土墙的安全和经济性。

2. 排水设计：道路排水是道路平面设计中的重要环节。

在设计排水设施时，需要考虑道路的纵向坡度、横向坡度和雨水排放量等因素，以确保道路排水的畅通和效果。

3. 景观设计：道路景观是道路平面设计中的重要内容。

在设计道路平面时，要注重道路的美观性和环境融合度，采用适当的景观绿化和艺术装饰，使道路成为城市绿色廊道和景观窗口。

【专业知识】城市道路平面设计图的内容及绘制方法【学员问题】城市道路平面设计图的内容及绘制方法？【解答】城市道路的导线、中线及路线两侧的地形、地物、水系、植被等的绘制方法与公路相同，不再重复。

下面就城市道路中各种设施的绘制方法作一介绍。

（1）规划红线。

道路红线是道路用地与城市其它用地的分界线，红线之间的宽度也就是城市道路的总宽度，所以当道路的中心线画出以后，则应按城市道路的规划宽度画出道路红线。

如果有远期规划和近期规划，都应画出井注明。

（2）坡口、坡脚线新建道路由于原地面高低起伏必然有填有挖。

填方路段在平面图中应画出路基的坡脚线；挖方路段画出路基的坡口线。

在路基横断面图上，量出坡口或坡脚至中线的距离，点绘在平面图中相应桩号的横断面线上（左、右侧），然后用平滑的曲线分别将坡口点、坡脚点顺序连接，最后画上示坡线（见图3-26）。

路基的坡口与坡脚线在一般公路的平面图中由于比例尺较小不易表达，但在高速公路和一级汽车专用公路中有时也要求绘制。

（3）车道线城市道路的车道线是城市道路平面设计图的重要内容。

在路幅宽度内，有机动车道、非机动车道，在机动车道中还分快车道、慢车道等。

各种车道线的位置、宽度可在横断面布置图中查得，一一画在平面图中。

车道的曲线部分应按设计的圆曲线半径、缓和曲线长度绘制。

各车道之间的分隔带、路缘带等也应绘出。

（4）人行道、人行横道线、交通岛按设计绘制。

（5）地上、地下管线和排水设施各处地上、地下管线的走向和位置、雨水进水口、窨井、排水沟等都应在图中标出。

必要时，需分别另绘排水管线平面图纸。

（6）交叉口平面交叉口、立体交叉口虽然有专门的交叉口设计图，但在平面设计图中也应该按平面图的比例尺画出并详细注明交叉口的各路去向、交叉角度、曲线元素以及路缘石转弯半径。

一张完整的平面设计图，除了清楚而正确地表达上述设计内容外，还可对某些细部设施或构件画出大样图，最后在图中的空白处作一些简要的工程说明。

如工程范围、采用坐标系、引用的水准点位置等。
