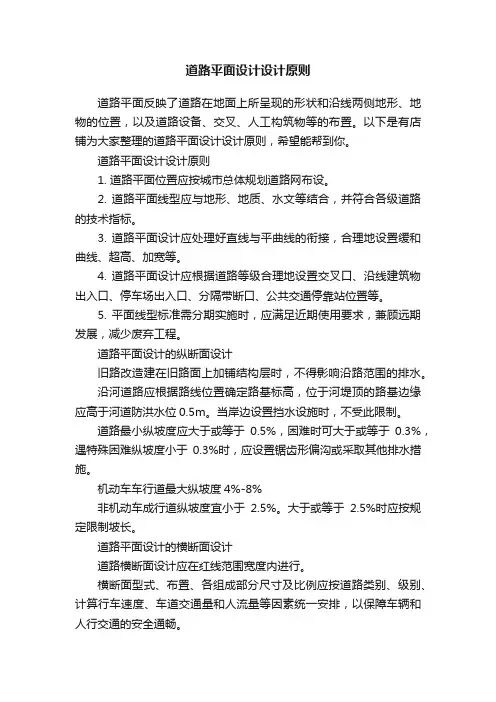

道路平面设计

道路平面设计设计原则道路平面反映了道路在地面上所呈现的形状和沿线两侧地形、地物的位置，以及道路设备、交叉、人工构筑物等的布置。

以下是有店铺为大家整理的道路平面设计设计原则，希望能帮到你。

道路平面设计设计原则1. 道路平面位置应按城市总体规划道路网布设。

2. 道路平面线型应与地形、地质、水文等结合，并符合各级道路的技术指标。

3. 道路平面设计应处理好直线与平曲线的衔接，合理地设置缓和曲线、超高、加宽等。

4. 道路平面设计应根据道路等级合理地设置交叉口、沿线建筑物出入口、停车场出入口、分隔带断口、公共交通停靠站位置等。

5. 平面线型标准需分期实施时，应满足近期使用要求，兼顾远期发展，减少废弃工程。

道路平面设计的纵断面设计旧路改造建在旧路面上加铺结构层时，不得影响沿路范围的排水。

沿河道路应根据路线位置确定路基标高，位于河堤顶的路基边缘应高于河道防洪水位0.5m。

当岸边设置挡水设施时，不受此限制。

道路最小纵坡度应大于或等于0.5%，困难时可大于或等于0.3%，遇特殊困难纵坡度小于0.3%时，应设置锯齿形偏沟或采取其他排水措施。

机动车车行道最大纵坡度4%-8%非机动车成行道纵坡度宜小于2.5%。

大于或等于2.5%时应按规定限制坡长。

道路平面设计的横断面设计道路横断面设计应在红线范围宽度内进行。

横断面型式、布置、各组成部分尺寸及比例应按道路类别、级别、计算行车速度、车道交通量和人流量等因素统一安排，以保障车辆和人行交通的安全通畅。

道路的横断面型式有单幅路、双幅路、三幅路及四幅路。

各级道路的机动车车道宽度应根据车型及计算行车速度确定。

机动车道宽度：3.0、3.5、3.75米/条;非机动车道宽度：1.0、2.0米/条;人行道最小宽度：2米;车站、码头、商业区4米;设施带宽度：设置柱杆的1.0-1.5米;设护栏的0.25-0.5米分车最小宽度：1.5米。

道路平面设计工作总结范文
道路平面设计工作总结。

道路平面设计是道路工程中的重要环节，它直接关系到道路的使用安全和舒适性。

在进行道路平面设计工作时，我们需要综合考虑道路的使用功能、交通量、地形地貌、气候条件等因素，以确保设计出符合实际需求的道路平面。

首先，我们需要对道路的使用功能进行合理的划分。

不同的道路类型有不同的
使用需求，比如城市主干道、高速公路、乡村道路等，它们的设计标准和要求也有所不同。

在进行道路平面设计时，我们需要根据道路的使用功能确定合适的设计参数，比如车道宽度、路肩宽度、坡度等。

其次，交通量是影响道路平面设计的重要因素之一。

根据不同道路的交通量大小，我们需要合理确定道路的横断面形状和纵坡设计，以确保道路能够满足不同交通量的通行需求。

同时，我们还需要考虑道路的交叉口、匝道、路口等部分的设计，以确保交通流畅和安全。

地形地貌和气候条件也是影响道路平面设计的重要因素。

不同地形地貌和气候
条件下，道路的设计要求也会有所不同。

比如在山区地形中，我们需要考虑道路的线形和纵坡设计，以确保道路能够适应山区的地形地貌；在寒冷地区，我们需要考虑路面的防滑设计，以确保道路在冰雪天气下的安全通行。

综上所述，道路平面设计工作需要综合考虑道路的使用功能、交通量、地形地貌、气候条件等因素，以确保设计出符合实际需求的道路平面。

只有做好这些工作，我们才能设计出安全、舒适、适用的道路平面，为人们的出行提供便利和保障。

道路平面设计的原则道路平面设计是指在建设道路时，根据交通流量、车辆类型、地理环境等因素，对道路的平面布局进行设计。

道路平面设计的目的是为了保证道路的安全性、通行效率和舒适性。

下面，我们来介绍一下道路平面设计的原则。

一、符合交通流量要求道路平面设计应当根据交通流量来确定道路的宽度、车道数量、转弯半径等参数。

一般来说，交通流量越大，道路宽度就应当越宽，车道数量也应当越多，这样才能够保证车辆的通行效率和安全性。

另外，在设计转弯半径时，也需要考虑到车辆的类型和速度，以确保车辆能够平稳地通过弯道。

二、考虑地形地貌条件道路平面设计还需要考虑到地形地貌条件。

在平原地区，道路的平面布局相对简单，但在山区、丘陵地区等地形复杂的地区，就需要根据地形地貌条件来确定道路的线形和纵断面形状。

例如，在山区建设公路时，需要考虑到山体的坡度和曲线半径，以确保车辆能够安全通行。

三、保证行车安全道路平面设计应当保证行车安全。

在设计车道数量和宽度时，需要考虑到车辆的类型和速度，以确保车辆能够安全通行。

此外，在设计交叉口时，也需要考虑到交通流量和交通组织方式，以确保交叉口的通行效率和安全性。

四、提高行车舒适性道路平面设计还应当考虑到行车舒适性。

在设计纵断面形状时，需要考虑到车辆的悬挂系统和车轮对路面的接触情况，以确保车辆在行驶过程中不会产生颠簸或者过度震动。

此外，在设计路面纹理时，也需要考虑到车辆的稳定性和抓地力，以提高行车舒适性和安全性。

五、提高道路使用效率道路平面设计还应当考虑到提高道路使用效率。

在设计车道数量和宽度时，需要充分考虑到交通流量和车辆类型，以确保车辆能够快速通行。

此外，在设计交叉口时，也需要考虑到交通组织方式和信号灯设置等因素，以提高交叉口的通行效率。

综上所述，道路平面设计是一个综合性的工程问题，需要充分考虑到交通流量、地形地貌条件、行车安全、行车舒适性和道路使用效率等因素。

只有在满足这些原则的基础上，才能够建设出安全、高效、舒适的道路。

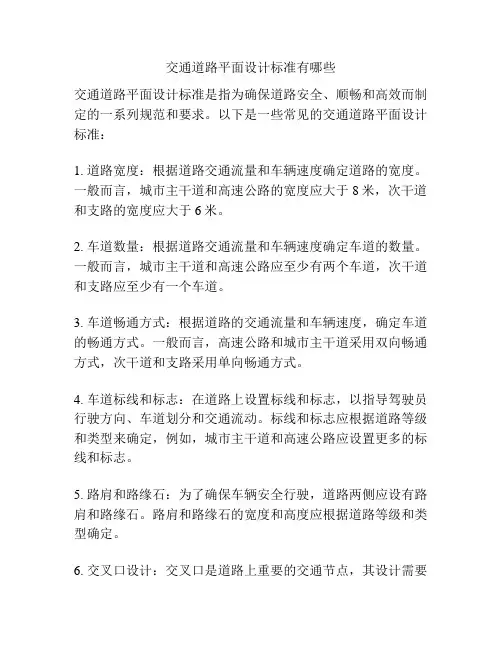

交通道路平面设计标准有哪些交通道路平面设计标准是指为确保道路安全、顺畅和高效而制定的一系列规范和要求。

以下是一些常见的交通道路平面设计标准：1. 道路宽度：根据道路交通流量和车辆速度确定道路的宽度。

一般而言，城市主干道和高速公路的宽度应大于8米，次干道和支路的宽度应大于6米。

2. 车道数量：根据道路交通流量和车辆速度确定车道的数量。

一般而言，城市主干道和高速公路应至少有两个车道，次干道和支路应至少有一个车道。

3. 车道畅通方式：根据道路的交通流量和车辆速度，确定车道的畅通方式。

一般而言，高速公路和城市主干道采用双向畅通方式，次干道和支路采用单向畅通方式。

4. 车道标线和标志：在道路上设置标线和标志，以指导驾驶员行驶方向、车道划分和交通流动。

标线和标志应根据道路等级和类型来确定，例如，城市主干道和高速公路应设置更多的标线和标志。

5. 路肩和路缘石：为了确保车辆安全行驶，道路两侧应设有路肩和路缘石。

路肩和路缘石的宽度和高度应根据道路等级和类型确定。

6. 交叉口设计：交叉口是道路上重要的交通节点，其设计需要考虑交通流量、车辆转弯半径和行人通行等因素。

交叉口的设计应符合相关标准，例如，采用正交或斜交方式，设置合理的导向标志和信号灯。

7. 冲突点处理：在道路设计中，需要处理可能出现的冲突点，例如，道路和铁路交叉口、人行道和车道交叉口等。

冲突点的设计需要考虑交通安全和道路通行的顺畅性。

8. 停车场设计：停车场是道路系统的重要组成部分，其设计应符合停车规模和停车需求。

停车场的设计应考虑车辆转弯半径、通行道路的设计和停车位的布局等因素。

以上是一些常见的交通道路平面设计标准，不同地区和国家可能会有一些细微的差异。

务必根据当地的法律法规和标准进行设计和施工。

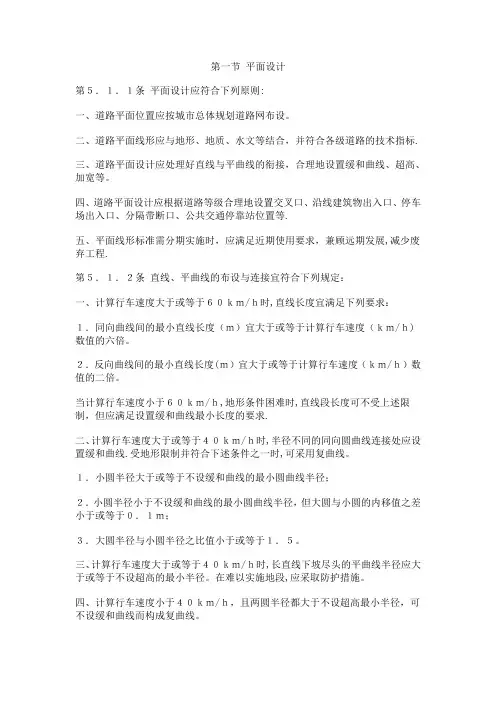

第一节平面设计第５．１．１条平面设计应符合下列原则:一、道路平面位置应按城市总体规划道路网布设。

二、道路平面线形应与地形、地质、水文等结合，并符合各级道路的技术指标.三、道路平面设计应处理好直线与平曲线的衔接，合理地设置缓和曲线、超高、加宽等。

四、道路平面设计应根据道路等级合理地设置交叉口、沿线建筑物出入口、停车场出入口、分隔带断口、公共交通停靠站位置等.五、平面线形标准需分期实施时，应满足近期使用要求，兼顾远期发展,减少废弃工程.第５．１．２条直线、平曲线的布设与连接宜符合下列规定：一、计算行车速度大于或等于６０ｋｍ/ｈ时,直线长度宜满足下列要求：１．同向曲线间的最小直线长度（ｍ）宜大于或等于计算行车速度（ｋｍ/ｈ)数值的六倍。

２．反向曲线间的最小直线长度(ｍ）宜大于或等于计算行车速度（ｋｍ/ｈ）数值的二倍。

当计算行车速度小于６０ｋｍ/ｈ,地形条件困难时,直线段长度可不受上述限制，但应满足设置缓和曲线最小长度的要求.二、计算行车速度大于或等于４０ｋｍ/ｈ时,半径不同的同向圆曲线连接处应设置缓和曲线.受地形限制并符合下述条件之一时,可采用复曲线。

１．小圆半径大于或等于不设缓和曲线的最小圆曲线半径；２．小圆半径小于不设缓和曲线的最小圆曲线半径，但大圆与小圆的内移值之差小于或等于０．１ｍ；３．大圆半径与小圆半径之比值小于或等于１．５。

三、计算行车速度大于或等于４０ｋｍ/ｈ时,长直线下坡尽头的平曲线半径应大于或等于不设超高的最小半径。

在难以实施地段,应采取防护措施。

四、计算行车速度小于４０ｋｍ/ｈ，且两圆半径都大于不设超高最小半径，可不设缓和曲线而构成复曲线。

第５．１．３条道路的圆曲线半径应采用大于或等于表５．１．３规定的不设超高最小半径值。

当受地形条件限制时，可采用设超高推荐半径值。

地形条件特别困难时，可采用设超高最小半径值。

第５．１．４条平曲线由圆曲线及两端缓和曲线组成。

平曲线长度与圆曲线长度应大于或等于表５．１．４-１的规定值。

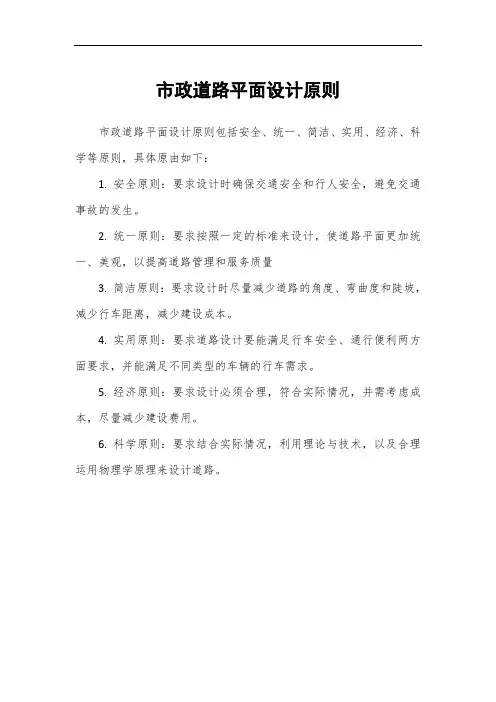

市政道路平面设计原则
市政道路平面设计原则包括安全、统一、简洁、实用、经济、科学等原则，具体原由如下：
1. 安全原则：要求设计时确保交通安全和行人安全，避免交通事故的发生。

2. 统一原则：要求按照一定的标准来设计，使道路平面更加统
一、美观，以提高道路管理和服务质量
3. 简洁原则：要求设计时尽量减少道路的角度、弯曲度和陡坡，减少行车距离，减少建设成本。

4. 实用原则：要求道路设计要能满足行车安全、通行便利两方面要求，并能满足不同类型的车辆的行车需求。

5. 经济原则：要求设计必须合理，符合实际情况，并需考虑成本，尽量减少建设费用。

6. 科学原则：要求结合实际情况，利用理论与技术，以及合理运用物理学原理来设计道路。

道路平面设计的原则
道路平面设计是一项非常重要的工作，它直接影响到人们的出行安全和舒适度。

因此，我们需要遵循一些原则来进行道路平面设计，以确保道路的安全性和舒适度。

首先，我们需要考虑车辆的行驶速度和车流量。

根据车辆的行驶速度和车流量，我们可以确定道路的宽度和车道数。

一般来说，车流量越大，车道数就越多，道路的宽度也会相应增加。

此外，我们还需要考虑车辆的转弯半径和超车宽度等因素，以确保车辆行驶的安全性。

其次，我们需要考虑道路的坡度和曲线半径。

道路的坡度和曲线半径对车辆的行驶速度和安全性都有很大的影响。

因此，在进行道路平面设计时，我们需要根据实际情况来确定道路的坡度和曲线半径，以确保车辆行驶的平稳和安全。

另外，我们还需要考虑道路的排水问题。

如果道路排水不良，容易造成积水，从而影响车辆行驶和行人通行。

因此，在进行道路平面设计时，我们需要合理设置雨水口和排水管道等设施，以确保道路排水畅通。

最后，我们还需要考虑道路的材料选择。

不同的材料具有不同的特点和适用范围。

在进行道路平面设计时，我们需要根据实际情况来选择适合的材料，以确保道路的耐久性和安全性。

综上所述，道路平面设计需要遵循一些原则来确保道路的安全性和舒适度。

在进行道路平面设计时，我们需要考虑车辆的行驶速度和车流量、道路的坡度和曲线半径、排水问题以及材料选择等因素。

只有在考虑到这些因素的情况下，我们才能够设计出更加安全、舒适、耐久的道路。

城市道路平面设计的主要内容
城市道路平面设计是指对城市道路的平面布局进行规划和设计，以保障道路的安全性、便捷性和舒适性。

其主要内容包括以下几个方面：
1. 道路宽度的确定。

要根据车流量、车速、行人流量等因素来确定道路的宽度，保证车辆和行人的通行和交通安全。

2. 车行道和人行道的布置。

要根据道路用途、车辆类型、行人需求等因素来合理布置车行道和人行道，保证车辆和行人之间的安全和便捷通行。

3. 车辆通行设施的设置。

要根据道路用途和车辆类型来设置交通标志、交通信号灯、路缘石、护栏等设施，保证车辆的安全通行。

4. 行人通行设施的设置。

要根据行人需求来设置人行天桥、地下通道、斑马线、行人信号灯等设施，保证行人的安全通行。

5. 绿化带和公共设施的设置。

要合理设置绿化带、公共设施等，美化城市环境，提高市民的生活质量。

综上所述，城市道路平面设计的主要内容是要根据道路用途、车辆类型、行人需求等因素来合理布局和设置交通设施，保障道路的安全、便捷和舒适通行。

- 1 -。

道路平面设计步骤
道路平面设计是道路设计的重要组成部分，主要包括以下步骤：
1.根据使用任务的要求和交通情况，确定路面等级，考虑路上车型组成
和交通量大小，以及当地自然条件、材料供应情况和施工条件等因素，选定面层类型。

2.根据面层与基层相互配合的需要，满足基层承重作用和传递、分布荷
载的要求，按就地取材的原则，选取基层类型，基层可做成双层或多层。

对冰冻和水文条件不良地区，为防止路面冻胀翻浆，应作垫层设计和土基特殊处理。

3.各个结构层应取得合理的组合，强度和厚度要配合得当，在各种自然
因素的综合作用下，能在使用期限内始终保持足够强度，满足行车需要。

4.根据路面力学计算方法或其他经验公式计算确定各结构层厚度。

5.选配各结构层材料，包括粒料的级配组成、结合料（水泥、沥青等）
的用量计算等。

通过以上步骤，可以对道路进行平面设计，确定路面等级、结构组合和各结构层的厚度和材料选配。

道路平面设计总结道路平面设计总结道路平面设计是交通工程中的重要环节，它关系着道路的安全性、通行效率和景观效果。

在设计过程中，需要考虑道路的功能定位、交通流量、设计标准和规范等因素，以确保道路的合理性和可行性。

本文将就道路平面设计的步骤、关键点和设计原则进行总结，以期提高道路设计的质量和实效。

一、道路平面设计的步骤道路平面设计主要包括需求调研、规划设计、交叉路口设计、路段设计和绘图等步骤。

1. 需求调研：首先需要进行需求调研，明确道路的功能定位和交通流量。

通过分析道路所处的环境和周边设施，确定道路设计的基本要求。

2. 规划设计：在需求调研的基础上，进行道路的规划设计。

根据道路的功能定位和交通流量，确定道路的断面形式、路口设置、车道数量、非机动车道和人行道设置等。

3. 交叉路口设计：交叉路口是道路平面设计中的关键问题。

在确定交叉口的位置和类型后，需要设计交叉口的几何形状、交通信号灯、行人过街设施等，以实现交叉口的安全和通行效率。

4. 路段设计：路段设计是指道路平面设计中的直线路段。

其主要包括车道宽度、坡度、标线和标识等设计。

根据道路的功能和交通流量，进行适当的车道设置和分隔带设置，以确保车辆和行人的通行安全。

5. 绘图：在完成道路平面设计后，需要进行道路平面绘图。

绘图是将设计方案制作成具体的平面图纸，在图纸上标注出各种道路设施和标志，为施工和监理提供依据。

二、道路平面设计的关键点道路平面设计的关键点主要包括挡土墙设计、排水设计和景观设计。

1. 挡土墙设计：在建设道路时，常常需要对路基进行挡土墙的设计和施工。

挡土墙的设计要考虑土壤的稳定性、自然坡度和建造成本等因素，以确保挡土墙的安全和经济性。

2. 排水设计：道路排水是道路平面设计中的重要环节。

在设计排水设施时，需要考虑道路的纵向坡度、横向坡度和雨水排放量等因素，以确保道路排水的畅通和效果。

3. 景观设计：道路景观是道路平面设计中的重要内容。

在设计道路平面时，要注重道路的美观性和环境融合度，采用适当的景观绿化和艺术装饰，使道路成为城市绿色廊道和景观窗口。

道路平面设计的主要内容
道路平面设计的主要内容包括以下几个方面：
1. 道路布局设计：根据道路的用途和交通需求，确定道路的线型、断面形状、车行道宽度、车道数目、停车位、人行道、自行车道等各部分的布置。

2. 交叉口设计：包括信号交叉口、非信号交叉口、环形交叉口等的设计，确定交叉口的类型、车道数目、转弯半径、车道划分、交通信号灯的设置等。

3. 路口设计：确定路口的位置、形状和设施，包括标志、标线、交通指示牌、行人过街设施等。

4. 高架、立交和隧道设计：根据实际需要，设计高架、立交和隧道的线型、断面形状、出入口位置和坡度，确保交通流畅和安全。

5. 道路标志标线设计：确定道路标志标线的种类、位置和布置方式，包括交通标志、箭头标线、停车标线、路缘标线等，以提升道路交通的安全性和流畅性。

6. 路灯设计：确定道路灯的种类、位置和布置密度，以提供足够的照明，保障夜间行车和行人的安全。

7. 排水设计：确定道路的排水系统，包括雨水排水设施、雨水收集设施等，以防止雨水积聚和道路变滑。

8. 噪声控制设计：根据道路所在区域的噪声要求，采取有效措施减少交通噪音对周边环境的影响。

以上这些内容都是道路平面设计中需要考虑的重要方面，旨在提供安全、便捷、流畅的道路交通环境。
