罐区液位计和紧急切断阀的设置及联锁要求规范总结

罐区液位计和紧急切断阀的设置及联锁要求规范合集01 GB50074-2014《石油库设计规范》设置要求：15.1自动控制系统及仪表 15.1.1容量大于100m³的储罐应设液位测量远传仪表，并应符合下列规定： 1 液位连续测量信号应采用模拟信号或通信方式接入自动控制系统； 2 应在自动控制系统中设高、低液位报警；3 储罐高液位报警的设定高度应符合现行行业标准《石油化工储运系统罐区设计规范》SH/T 3007的有关规定；4 储罐低液位报警的设定高度应满足泵不发生汽蚀的要求,外浮顶储罐和内浮顶储罐的低液位报警设定高度(距罐底板)宜高于浮顶落底高度0.2m 及以上。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

联锁要求：15.1.2 下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀：1 年周转次数大于6次，且容量大于或等于10000m³的甲B、乙类液体储罐；2 年周转次数小于或等于6次，且容量大于20000m³的甲B、乙类液体储罐；3 储存I、II级毒性液体的储罐。

15.1.3 容量大于或等于50000m³的外浮顶储罐和内浮顶储罐应设低低液位报警。

低低液位报警设定高度（距罐底板）不应低于浮顶落底高度，低低液位报应能同时联锁停泵。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

条文说明：15.1.4 “单独的液位连续测量仪表或液位开关”是指，除了“应设液位测量远传仪表”外，还需设置一套专门用于储罐高高、低低液位报警及联锁的液位测量仪表。

"设置及联锁要求：15.1.2 下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀；15.1.7 一级石油库的重要工艺机泵、消防泵、储罐搅拌器等电动设备和控制阀门除应能在现场操作外，尚应能在控制室进行控制和显示状态。

序号规范/文件设置1GB50074-2014《石油库设计规范》15.1.1容量大于100m3的储罐应设液位测量远传仪表，并应符合下列规定：1 液位连续测量信号应采用模拟信号或通信方式接入自动控制系统；2 应在自动控制系统中设高、低液位报警；3 储罐高液位报警的设定高度应符合现行行业标准《石油化工储运系统罐区设计规范》SH/T 3007的有关规定；4 储罐低液位报警的设定高度应满足泵不发生汽蚀的要求,外浮顶储罐和内浮顶储罐的低液位报警设定高度(距罐底板)宜高于浮顶落底高度0.2 m及以上。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用独立的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

2GB 50160-2018《石油化工企业设计防火规范》6.2.23可燃液体的储罐应设液位计和高液位报警器，必要时可设自动联锁切断进料设施；并宜设自动脱水器。

3GB 17681-1999《易燃易爆罐区安全监控预警系统验收技术要求》5.5液体储罐必须配置液位检测仪表，同一储罐至少配备两种不同类别的液位检测仪表。

储存易燃易爆介质的储罐应配备高低液位报警回路，必要时还应配有液位与相关工艺参数之间的联锁系统。

4AQ 3036-2010《危险化学品重大危险源罐区现场安全监控装备设置规范》6.3.1 储罐应设置液位监测器，应具备高低位液位报警功能。

5SH/T 3007-2014《石油化工储运系统罐区设计规范》5.4.1 容量大于100m3的储罐应设液位连续测量远传仪表。

5.4.2 应在自动控制系统中设高、低液位报警并应符合下列规定：a)储罐高液位报警的设定高度，不应高于储罐的设计储存高液位；b)储罐低液位报警的设定高度，不应低于储罐的设计储存低液位。

5.4.5 储罐高高、低低液位报警信号和液位测量仪表应采用单独的液位连续测量仪表或液位开关，报警信号应传送至自动控制系统。

6SH 3136-2003《液化烃球形储罐安全设计规范》5.3.2液化烃球形储罐应设高液位报警器和高高液位联锁。

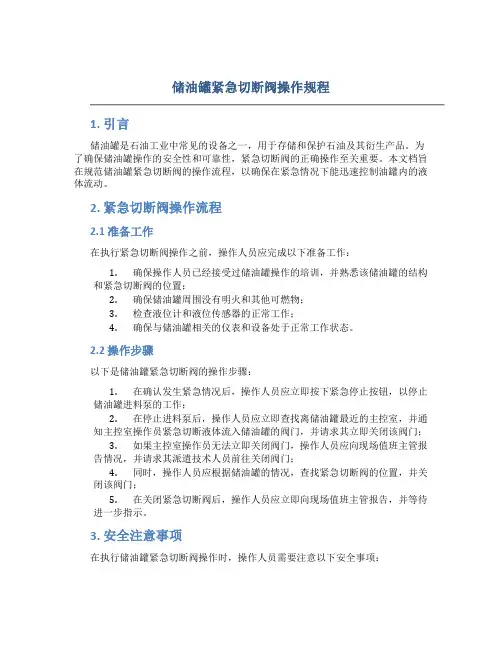

储油罐紧急切断阀操作规程1. 引言储油罐是石油工业中常见的设备之一，用于存储和保护石油及其衍生产品。

为了确保储油罐操作的安全性和可靠性，紧急切断阀的正确操作至关重要。

本文档旨在规范储油罐紧急切断阀的操作流程，以确保在紧急情况下能迅速控制油罐内的液体流动。

2. 紧急切断阀操作流程2.1 准备工作在执行紧急切断阀操作之前，操作人员应完成以下准备工作：1.确保操作人员已经接受过储油罐操作的培训，并熟悉该储油罐的结构和紧急切断阀的位置；2.确保储油罐周围没有明火和其他可燃物；3.检查液位计和液位传感器的正常工作；4.确保与储油罐相关的仪表和设备处于正常工作状态。

2.2 操作步骤以下是储油罐紧急切断阀的操作步骤：1.在确认发生紧急情况后，操作人员应立即按下紧急停止按钮，以停止储油罐进料泵的工作；2.在停止进料泵后，操作人员应立即查找离储油罐最近的主控室，并通知主控室操作员紧急切断液体流入储油罐的阀门，并请求其立即关闭该阀门；3.如果主控室操作员无法立即关闭阀门，操作人员应向现场值班主管报告情况，并请求其派遣技术人员前往关闭阀门；4.同时，操作人员应根据储油罐的情况，查找紧急切断阀的位置，并关闭该阀门；5.在关闭紧急切断阀后，操作人员应立即向现场值班主管报告，并等待进一步指示。

3. 安全注意事项在执行储油罐紧急切断阀操作时，操作人员需要注意以下安全事项：1.在执行操作前，确保自己穿戴好个人防护装备，如安全帽、防护眼镜、耳塞等；2.在操作过程中，保持冷静，并按照操作规程进行操作，不得私自改动储油罐及相关设备；3.禁止在储油罐附近吸烟或使用明火；4.如发生异常情况或紧急情况，应立即向现场值班主管报告，并按照规程执行紧急切断阀的操作；5.操作人员应定期参加相关培训，了解操作规程的更新，并及时总结交流经验教训。

4. 总结储油罐紧急切断阀是确保储油罐安全操作的关键设备之一。

在紧急情况下，正确的操作流程和符合安全规范的操作行为将保障人员的生命财产安全。

储罐需设置安全联锁小知识
一、储罐需要设置什么样的联锁？
1、高高液位自动切断进料的联锁，最好联锁关闭罐根部阀，且该阀能远距离操作实现紧急切断功能。

目的是防止储罐液位过高导致油品外溢。

2、低低液位自动切断出料的联锁，主要停出料泵。

目的一是为了防止浮顶储罐浮盘落底，空气进入储罐内形成爆炸性气体环境；二是防止泵抽空损坏。

二、哪些储罐需要设置联锁？
（一）高高液位联锁：
1、压力储罐、储存I级和II级毒性液体的储罐应设置高高液位联锁（对罐容无要求）；
2、容量大于或等于3000π?的甲B和乙A类可燃液体储罐、5000m3以上乙B类可燃液体储罐、容量大于或等于IOooom'的其他液体储罐设置高高液位联锁（对罐容和/或介质火灾危险性有要求）。

（二）低低液位联锁：装置原料储罐、容量大于或等于50000m3的外浮顶罐和内浮顶储罐以及石油储备库油罐设置液位低低联锁。

根据风险分析，建议甲B类可燃液体浮顶储罐设液位低低联锁停出料泵以防止浮盘落底O。

罐区液位计和紧急切断阀的设置及联锁要求规范
1.罐区液位计的设置要求：
-罐区液位计应该安装在罐区的合适位置，能够准确测量液位。

-液位计的材料选择应该与被测液体相容，并能够抵抗外界环境的腐蚀。

-液位计的量程范围应该满足罐区液位变化的需求，并能够提供足够的安全余量。

-液位计应该经过校准和检测，确保其准确度和可靠性。

-液位计应该与显示器或报警装置联接，以便及时监测液位变化并采取相应措施。

2.紧急切断阀的设置要求：
-紧急切断阀应该安装在液体流动管道中，以便在发生紧急情况时迅速切断液体流动。

-切断阀的材料选择应该与被切断液体相容，并能够承受液体的压力和温度。

-切断阀的操作应该方便可靠，并且能够在紧急情况下迅速切断液体流动。

-切断阀应该经过定期的检测和维护，以确保其正常工作。

3.联锁要求规范：
-液位计和切断阀之间应该设置联锁装置，以确保液位计数据准确的情况下关闭切断阀。

-当液位计测量的液位超过一定极限值时，联锁装置应该自动触发并关闭切断阀，以防止液体溢出。

-联锁装置应该具有可靠的机械或电气连接，并经过定期的检测和维护。

-联锁装置的设置和操作应该符合相关的安全标准和规范要求。

总体而言，罐区液位计和紧急切断阀的设置及联锁要求规范应该确保液位计能够准确测量液位，切断阀能够迅速切断液体流动，并且两者之间有可靠的联锁装置实现安全联锁控制。

这些规范的目的是确保液体在罐区的安全存储和使用过程中能够有效地控制和应对可能的紧急情况。

重大危险源的罐区设置紧急切断阀的部分文件、规范摘要请参考以下文件：关于一级、二级重大危险源的罐区设置紧急切断阀的部分文件、规范摘要国家安全生产监督管理总局令第 40号第十三条 危险化学品单位应当根据构成重大危险源的危险化学品种类、数量、生产、使用工艺（方式）或者相关设备、设施等实际情况，按照下列要求建立健全安全监测监控体系，完善控制措施：（一）重大危险源配备温度、压力、液位、流量、组份等信息的不间断采集和监测系统以及可燃气体和有毒有害气体泄漏检测报警装置，并具备信息远传、连续记录、事故预警、信息存储等功能；一级或者二级重大危险源，具备紧急停车功能。

记录的电子数据的保存时间不少于30天；国家安全监管总局关于进一步加强化学品罐区安全管理的通知安监总管三〔2014〕68号二、进一步加强化学品罐区安全管理工作（一）进一步完善化学品罐区监测监控设施。

根据规范要求设置储罐高低液位报警，采用超高液位自动联锁关闭储罐进料阀门和超低液位自动联锁停止物料输送措施。

安全监管总局办公厅关于开展烟花爆竹经营安全专项治理的通知安监总管三（2016）62号（二）严格风险管控和隐患排查治理3.扎实推进危险化学品专项整治，全面推行重点防控措施：（2）提升重大危险源本质安全水平。

自2017年1月1日起，凡是构成一级、二级重大危险源，未设置紧急停车（紧急切断）功能的危险化学品罐区，一律停止使用；中石化罐区隐患整改攻坚战指导意见集团工单安风〔2016〕39号三、SIS联锁系统1.各企业应当对其重大危险源进行安全评估，并确定重大危险源等级，凡属一级或者二级重大危险源的储罐区,应设置紧急停车系统，紧急停车系统的安全功能可通过基本过程控制(DCS或SCADA)系统实现，也可通过安全仪表（SIS）系统实现；四、低低液位联锁、高高液位联锁2.对属于一级或二级重大危险源的储罐，除设置高、低液位报警外，还应对低低液位和高高液位设置相应的报警及联动保护措施。

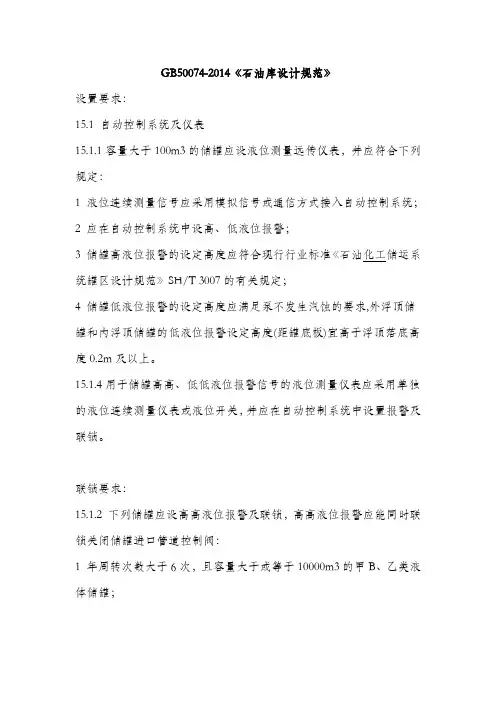

GB50074-2014《石油库设计规范》设置要求：15.1 自动控制系统及仪表15.1.1容量大于100m3的储罐应设液位测量远传仪表，并应符合下列规定：1 液位连续测量信号应采用模拟信号或通信方式接入自动控制系统；2 应在自动控制系统中设高、低液位报警；3 储罐高液位报警的设定高度应符合现行行业标准《石油化工储运系统罐区设计规范》SH/T 3007的有关规定；4 储罐低液位报警的设定高度应满足泵不发生汽蚀的要求,外浮顶储罐和内浮顶储罐的低液位报警设定高度(距罐底板)宜高于浮顶落底高度0.2m及以上。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

联锁要求：15.1.2 下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀：1 年周转次数大于6次，且容量大于或等于10000m3的甲B、乙类液体储罐；2 年周转次数小于或等于6次，且容量大于20000m3的甲B、乙类液体储罐；3 储存I、II级毒性液体的储罐。

15.1.3 容量大于或等于50000m3的外浮顶储罐和内浮顶储罐应设低低液位报警。

低低液位报警设定高度（距罐底板）不应低于浮顶落底高度，低低液位报应能同时联锁停泵。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

条文说明：15.1.4 “单独的液位连续测量仪表或液位开关”是指，除了“应设液位测量远传仪表”外，还需设置一套专门用于储罐高高、低低液位报警及联锁的液位测量仪表。

设置及联锁要求：15.1.2 下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀；15.1.7 一级石油库的重要工艺机泵、消防泵、储罐搅拌器等电动设备和控制阀门除应能在现场操作外，尚应能在控制室进行控制和显示状态。

罐区设置联锁、紧急切断阀规范要求一、SH/T 3007-2014 石油化工储运系统罐区设计规范5.4.1 容量大于100 m³的储罐应设液位连续测量远传仪表。

5.4.2 应在自动控制系统中设高、低液位报警并应符合下列规定：a）储罐高液位报警的设定高度，不应高于储罐的设计储存高液位；b）储罐低液位报警的设定高度，不应低于储罐的设计储存低液位。

5.4.3 储存I级和II级毒性液体的储罐、容量大于或等于3000m³的甲B和乙A类可燃液体储罐、容量大于或等于10000m³的其他液体储罐应设高高液位报警及联锁，高高液位报警应联锁关闭储罐进口管道控制阀。

5.4.4 装置原料储罐宜设低低液位报警，低低液位报警宜联锁停泵。

二、SH3136-2003 液化烃球形储罐安全设计规范5.3.2 液化烃球形储罐应设高液位报警器和高高液位连锁。

必要时应加设低液位报警器。

5.3.3 对于间歇操作下槽车装卸的液化石油气球形储罐，应设置高高液位自动联锁紧急切断进料装置。

对于单组分液化经或炼化生产装置连续操作的球形储罐，其联锁要求应根据其上下游工艺生产流程的要求确定。

6.1 液化石油气球形储罐液相进出口应设置紧急切断阀，其位置宜靠近球形储罐;三、石油库设计规范GB50074-20148.3.10 在易燃和可燃液体管道位于岸边的适当位置，应设用于紧急状况下的切断阀。

13.2.2 储罐区防火堤内的含油污水管道引出防火堤时，应在堤外采取防止泄漏的易燃和可燃液体流出罐区的切断措施。

四、石油化工企业设计防火规范GB50160-20086.3.11 液化烃的储罐应设液位计、温度计、压力表、安全阀，以及高液位报警和高高液位自动联锁切断进料措施。

对于全冷冻式液化烃储罐还应设真空泄放设施和高、低温度检测，并应与自动控制系统相联。

6.3.12 气柜应设上、下限位报警装置，并宜设进出管道自动联锁切断装置。

6.3.14 全压力式液化烃储罐宜采用有防冻措施的二次脱水系统，储罐根部宜设紧急切断阀。

紧急切断阀的选型及设置要求一、紧急切断阀的定义关于紧急切断阀的定义，目前在标准规范中，有以下几个标准规范对紧急切断阀这个术语进行了定义，如：《液化气体设备用紧急切断阀》（GB/T22653）第3.1条“紧急切断阀：安装在槽车、罐式集装箱、储罐或管道上，应急状况下，可手动或自动快速关闭的阀门”。

《低温介质用紧急切断阀》（GB/T24918）第3.1条“紧急切断阀：安装在罐车(槽车)、储罐或管道上，出现事故时，用手动或自动快速关闭的阀门”。

《中国石油化工集团公司液化烃球罐区安全技术管理暂行规定》的通知（中国石化安635号印发）第2.2条“紧急切断阀：安装在球罐进出口管道上、发生事故或异常状况时能够快速紧密关闭(TSO)的阀门，紧急切断阀的允许泄漏量等级应达到ANSIB16.104(FCI70-2)CLASSV级或以上级。

该阀门应具有热动、手动及遥控手动(带手柄的遥控)关闭的功能”。

《液化烃球罐紧急切断阀选型设计规定》（中国石化518号文）第3.1条“紧急切断阀(emergency shutoff valve)：用于安装在液化烃球罐的进出口管道上，当罐区内发生火灾、泄漏等事故时能够快速及紧密切断(TSO)和隔离可燃及有刺激性有腐蚀性物料的开关阀。

当球罐液位达到或超过高高液位限时，紧急切断阀能用于防止物料溢罐。

从紧急切断阀到球罐管口之间除了接管外不得安装任何其它管件或阀门，其间距应符合配管安装、阀门修理和工艺要求。

紧急切断阀应具有自动和手动关闭功能，手动关闭功能应包括控制室遥控手动关闭及现场手动关闭”。

通过上述定义可以看出紧急切断阀从型式上来说，只要能满足切断的功能，无论闸阀、球阀还是蝶阀都可以用作紧急切断。

另外，从功能上来讲，紧急切断阀却是一种远程快速切断关闭的阀门，它的功能就是特定用于当出现紧急状态时(火灾、泄漏事故等)用来隔断物料的阀，防止出现潜在的事故以及将事故限制在一定的范围内。

二、有关紧急切断功能的设置要求任何生产系统的紧急停车功能的实现都应建立在安全的基础之上，即通过仪表设备合理选择、结构约束（冗余容错）、检验测试周期以及诊断技术等手段，优化安全仪表功能设计，确保实现风险降低要求。

石油化工罐区切断阀安装位置指导意见石油化工罐区切断阀的安装位置对于罐区的安全运行至关重要。

正确的安装位置能够确保切断阀在紧急情况下能够迅速切断流体，防止事故的扩大。

本文将就石油化工罐区切断阀的安装位置给出一些建议。

切断阀的安装位置应尽量靠近储罐。

这样可以减少管道长度，降低流体泄漏的风险。

同时，靠近储罐的安装位置也能够使切断阀更容易被操作和维修。

切断阀应安装在储罐与管道连接处。

这样一来，切断阀可以迅速切断流体，防止流体流向罐区其他部位，减少事故的发生。

在安装切断阀时，还应考虑管道的布局和管道直径等因素，以确保切断阀能够正常工作。

切断阀的安装位置还应考虑到操作的便捷性。

切断阀应安装在操作人员容易接触到的位置，方便他们在紧急情况下迅速切断流体。

为了确保切断阀的操作便捷性，可以在安装位置附近设置操作平台或台阶，方便操作人员进行操作。

切断阀的安装位置还应考虑到阀门的排放问题。

切断阀在切断流体后，可能会有残余的流体在阀门中滞留，如果不及时排放，可能会导致阀门损坏或阻塞。

因此，在切断阀的安装位置附近应设置排放装置，方便排放残余流体。

切断阀的安装位置还应考虑到防火和防爆的要求。

石油化工罐区是易燃易爆的场所，因此切断阀的安装位置应符合相应的防火和防爆标准。

切断阀应安装在远离火源和易燃物的位置，以确保罐区的安全运行。

石油化工罐区切断阀的安装位置是确保罐区安全运行的关键因素。

正确的安装位置能够确保切断阀能够迅速切断流体，防止事故的扩大。

在选择切断阀的安装位置时，应考虑靠近储罐、靠近管道连接处、操作便捷性、排放装置以及防火防爆等因素。

通过合理的安装位置选择，可以提高罐区的安全性，减少事故的发生。

GB50074-2014《石油库设计规范》设置要求：15.1 自动控制系统及仪表15.1.1容量大于100m³的储罐应设液位测量远传仪表，并应符合下列规定：1 液位连续测量信号应采用模拟信号或通信方式接入自动控制系统；2 应在自动控制系统中设高、低液位报警；3 储罐高液位报警的设定高度应符合现行行业标准《石油化工储运系统罐区设计规范》SH/T 3007的有关规定；4 储罐低液位报警的设定高度应满足泵不发生汽蚀的要求,外浮顶储罐和内浮顶储罐的低液位报警设定高度(距罐底板)宜高于浮顶落底高度0.2m及以上。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

联锁要求：15.1.2 下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀：1 年周转次数大于6次，且容量大于或等于10000m³的甲B、乙类液体储罐；2 年周转次数小于或等于6次，且容量大于20000m³的甲B、乙类液体储罐；3 储存I、II级毒性液体的储罐。

15.1.3 容量大于或等于50000m³的外浮顶储罐和内浮顶储罐应设低低液位报警。

低低液位报警设定高度（距罐底板）不应低于浮顶落底高度，低低液位报应能同时联锁停泵。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

"条文说明：15.1.4 “单独的液位连续测量仪表或液位开关”是指，除了“应设液位测量远传仪表”外，还需设置一套专门用于储罐高高、低低液位报警及联锁的液位测量仪表。

"设置及联锁要求：15.1.2 下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀；15.1.7 一级石油库的重要工艺机泵、消防泵、储罐搅拌器等电动设备和控制阀门除应能在现场操作外，尚应能在控制室进行控制和显示状态。

罐区液位计和紧急切断阀的设置及联锁要求规范总结罐区液位计和紧急切断阀设置及联锁要求规范总结同一储罐至少配备几种不同类别的液位检测仪表？构成重大危险源的液化气体、剧毒液体等重点储罐必须设置紧急切断装置吗？所有的储罐，都必须设置高低液位报警及连锁吗？如果设置紧急切断阀，对安装位置有要求吗？现场需要设置紧急切断阀联锁按钮吗？安装位置有要求吗？01GB50074-2014《石油库设计规范》设置要求：15.1 自动控制系统及仪表15.1.1容量大于100m3的储罐应设液位测量远传仪表，并应符合下列规定：1 液位连续测量信号应采用模拟信号或通信方式接入自动控制系统；2 应在自动控制系统中设高、低液位报警；3 储罐高液位报警的设定高度应符合现行行业标准《石油化工储运系统罐区设计规范》SH/T 3007的有关规定；4 储罐低液位报警的设定高度应满足泵不发生汽蚀的要求,外浮顶储罐和内浮顶储罐的低液位报警设定高度(距罐底板)宜高于浮顶落底高度0.2m及以上。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

联锁要求：15.1.2 下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀：1 年周转次数大于6次，且容量大于或等于10000m3的甲B、乙类液体储罐；2 年周转次数小于或等于6次，且容量大于20000m3的甲B、乙类液体储罐；3 储存I、II级毒性液体的储罐。

15.1.3 容量大于或等于50000m3的外浮顶储罐和内浮顶储罐应设低低液位报警。

低低液位报警设定高度（距罐底板）不应低于浮顶落底高度，低低液位报应能同时联锁停泵。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

条文说明：15.1.4 “单独的液位连续测量仪表或液位开关”是指，除了“应设液位测量远传仪表”外，还需设置一套专门用于储罐高高、低低液位报警及联锁的液位测量仪表。

安全阀、爆破片装置、紧急切断装置、安全联锁装置、压力表、液位计、测温仪表等安装要求及《固容规》内的规定要求压力容器的安全附件是指为保证压力容器安全运行而装设在设备上的一种附属装置。

压力容器的安全附件必须配置齐全才能投用。

压力容器在使用过程中，必须注意安全附件的维护和定期校验，保证安全装置完好、灵敏、可靠。

压力容器定期检验中，安全附件的检查是必须进行的重要项目之一。

压力容器中常见的安全附件主要包括：安全阀、爆破片装置、紧急切断装置、安全联锁装置、压力表、液位计、测温仪表等。

4.11.1 安全附件分类及基本要求4.11.1.1 安全附件分类压力容器的安全附件，按其功能分大致可分为四类。

（1）计量显示安全附件计量显示安全附件用于显示容器运行时内部介质的实际状况。

如压力表、温度计、液面计等。

（2）控制或控制+显示组合安全附件这类安全附件能依照设定的工艺参数自行调节，保证该工艺参数稳定在一定的范围内，有时这些附件还同时能显示介质的实际情况。

如减压阀、调节阀、紧急切断阀、电接点压力表、电接点温度计、自动液面计等。

（3）安全泄压附件当容器或系统内介质压力超过额定压力时，该附件能自动泄放部分或全部气体，以防止压力持续升高而威胁到容器的正常使用。

如安全阀、爆破片、爆破帽、易熔塞、安全阀与爆破片组合装置等。

（4）安全联锁联动附件快开门式压力容器应当具有满足以下要求的安全联锁功能：（1）当快开门达到预定关闭部位，方能升压运行；（2）当压力容器的内部压力完全释放，方能打开快开门。

联锁功能完好，才能保障快开门式压力容器的安全运行，是快开门式压力容器上非常重要的安全附件。

（请参阅教材中蒸压釜部分）4.11.1.2 安全附件的通用要求按《固定式压力容器安全技术监察规程》要求有如下规定：（1）制造安全阀、爆破片装置的单位应当持有相应的特种设备制造许可证；（2）安全阀、爆破片、紧急切断阀等需要型式试验的安全附件，应当经过国家质检总局核准的型式试验机构进行型式试验并且取得型式试验证明文件；（3）安全附件的设计、制造，应当符合相关安全技术规范的规定；（4）安全附件出厂时应当随带产品质量证明，并且在产品上装设牢固的金属铭牌；（5）安全附件实行定期检验制度，安全附件的定期检验按照《压力容器定期检验规则》与相关安全技术规范的规定进行。

罐区设置紧急切断阀的标准规范一、《石油化工企业设计防火规范》（GB50160-2008）6.3.11液化烃的储罐应设液位计、温度计、压力表、安全阀，以及高液位报警和高高液位自动联锁切断进料措施。

对于全冷冻式液化烃储罐还应设真空泄放设施和高、低温度检测，并应与自动控制系统相联。

6.3.12气柜应设上、下限位报警装置，并宜设进出管道自动联锁切断装置。

6.3.14全压力式液化烃储罐宜采用有防冻措施的二次脱水系统，储罐根部宜设紧急切断阀。

二、《危险化学品重大危险源罐区现场安全监控装备设置规范》（AQ3036-2010）5联锁控制装备的设置要求5.1可根据实际情况设置储罐的温度、液位、压力以及环境温度等参数的联锁自动控制装备，包括物料的自动切断或转移以及喷淋降温装备等。

5.2紧急切换装置应同时考虑对上下游装置安全生产的影响，并实现与上下游装置的报警通讯、延迟执行功能。

必要时，应同时设置紧急泄压或物料回收设施。

三、《危险化学品重大危险源监督管理暂行规定》（2011年8月5日国家安全监管总局令第40号公布根据2015年5月27日国家安全监管总局令第79号修正）第十三条危险化学品单位应当根据构成重大危险源的危险化学品种类、数量、生产、使用工艺（方式）或者相关设备、设施等实际情况，按照下列要求建立健全安全监测监控体系，完善控制措施：（一）重大危险源配备温度、压力、液位、流量、组份等信息的不间断采集和监测系统以及可燃气体和有毒有害气体泄漏检测报警装置，并具备信息远传、连续记录、事故预警、信息存储等功能；一级或者二级重大危险源，具备紧急停车功能。

记录的电子数据的保存时间不少于30天；（二）重大危险源的化工生产装置装备满足安全生产要求的自动化控制系统；一级或者二级重大危险源，装备紧急停车系统；（三）对重大危险源中的毒性气体、剧毒液体和易燃气体等重点设施，设置紧急切断装置；毒性气体的设施，设置泄漏物紧急处置装置。

涉及毒性气体、液化气体、剧毒液体的一级或者二级重大危险源，配备独立的安全仪表系统（SIS）；四、国家安全监管总局关于进一步加强化学品罐区安全管理的通知（安监总管三〔2014〕68号）二、进一步加强化学品罐区安全管理工作（一）进一步完善化学品罐区监测监控设施。

危险化学品储罐区紧急切断阀如何设置根据《化工和危险化学品生产经营单位重大生产安全事故隐患判定标准（试行）》安监总管三〔2017〕121号第五条：构成一级、二级重大危险源的危险化学品罐区未实现紧急切断功能；涉及毒性气体、液化气体、剧毒液体的一级、二级重大危险源的危险化学品罐区未配备独立的安全仪表系统。

未实现上述要求的，判定为重大隐患。

那么紧急切断阀具体又该如何设置呢？1、相关标准规范关于罐区储罐紧急切断阀的设置要求（1）《石油化工企业防火设计标准》GB50160-2008(2018版）第7.2.15条规定：液化烃及操作温度等于或高于自燃点的可燃液体设备至泵的入口管道应在靠近设备根部设置切断阀，当设备容积超过40m³且与泵的间距小于15m时，该切断阀应为带手动功能的遥控阀，遥控阀就地操作按钮距泵的间距不应小于15m。

（2）《危险化学品生产使用企业老旧装置安全风险评估指南（试行）》表三工艺过程安全检查中：第三条：1）容积＞40m3 的塔和容器，其与高温油泵的吸入口总管上要设紧急隔离阀，选用电动或气动执行机构；2）对于直径≥DN300 的高温油泵出入口阀门，要选用电动或气动闸阀；3）高温油泵上方的电缆槽等设施要采取防火措施。

（3）《关于进一步加强危险化学品建设项目安全设计管理》（安监总管三〔2013〕76号）（二十二）有毒物料储罐、低温储罐及压力球罐进出物料管道应设置自动或手动遥控的紧急切断设施。

（4）《石油化工企业防火设计标准》GB50160-2008(2018版），6.4.2：站内无缓冲罐时，在距装卸车鹤位10m以外的装卸管道上应设便于操作的紧急切断阀。

（5）《液化烃球形储罐安全设计规范》SH3136-2003 6.1液化石油气球形储罐液相进出应设置紧急切断阀，其位置应靠近球形储罐。

（6）《危险化学品重大危险源监督管理暂行规定》第十三条对重大危险源中的毒性气体、剧毒液体和易燃气体等重点设施，设置紧急切断装置。

序号规范/文件设置1GB50074-2014《石油库设计规范》15.1.1容量大于100m3的储罐应设液位测量远传仪表，并应符合下列规定：1 液位连续测量信号应采用模拟信号或通信方式接入自动控制系统；2 应在自动控制系统中设高、低液位报警；3 储罐高液位报警的设定高度应符合现行行业标准《石油化工储运系统罐区设计规范》SH/T 3007的有关规定；4 储罐低液位报警的设定高度应满足泵不发生汽蚀的要求,外浮顶储罐和内浮顶储罐的低液位报警设定高度(距罐底板)宜高于浮顶落底高度0.2 m及以上。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用独立的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

2GB 50160-2018《石油化工企业设计防火规范》6.2.23可燃液体的储罐应设液位计和高液位报警器，必要时可设自动联锁切断进料设施；并宜设自动脱水器。

3GB 17681-1999《易燃易爆罐区安全监控预警系统验收技术要求》5.5液体储罐必须配置液位检测仪表，同一储罐至少配备两种不同类别的液位检测仪表。

储存易燃易爆介质的储罐应配备高低液位报警回路，必要时还应配有液位与相关工艺参数之间的联锁系统。

4AQ 3036-2010《危险化学品重大危险源罐区现场安全监控装备设置规范》6.3.1 储罐应设置液位监测器，应具备高低位液位报警功能。

5SH/T 3007-2014《石油化工储运系统罐区设计规范》5.4.1 容量大于100m3的储罐应设液位连续测量远传仪表。

5.4.2 应在自动控制系统中设高、低液位报警并应符合下列规定：a)储罐高液位报警的设定高度，不应高于储罐的设计储存高液位；b)储罐低液位报警的设定高度，不应低于储罐的设计储存低液位。

5.4.5 储罐高高、低低液位报警信号和液位测量仪表应采用单独的液位连续测量仪表或液位开关，报警信号应传送至自动控制系统。

6SH 3136-2003《液化烃球形储罐安全设计规范》5.3.2液化烃球形储罐应设高液位报警器和高高液位联锁。

罐区液位计和紧急切断阀的设置及联锁要求规范合集GB50074-2014《石油库设计规范》设置要求：15.1 自动控制系统及仪表15.1.1容量大于100m³的储罐应设液位测量远传仪表，并应符合下列规定：1 液位连续测量信号应采用模拟信号或通信方式接入自动控制系统；2 应在自动控制系统中设高、低液位报警；3 储罐高液位报警的设定高度应符合现行行业标准《石油化工储运系统罐区设计规范》SH/T 3007的有关规定；4 储罐低液位报警的设定高度应满足泵不发生汽蚀的要求,外浮顶储罐和内浮顶储罐的低液位报警设定高度(距罐底板)宜高于浮顶落底高度0.2m及以上。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

联锁要求：15.1.2 下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀：1 年周转次数大于6次，且容量大于或等于10000m³的甲B、乙类液体储罐；2 年周转次数小于或等于6次，且容量大于20000m³的甲B、乙类液体储罐；3 储存I、II级毒性液体的储罐。

15.1.3 容量大于或等于50000m³的外浮顶储罐和内浮顶储罐应设低低液位报警。

低低液位报警设定高度（距罐底板）不应低于浮顶落底高度，低低液位报应能同时联锁停泵。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

条文说明：15.1.4 “单独的液位连续测量仪表或液位开关”是指，除了“应设液位测量远传仪表”外，还需设置一套专门用于储罐高高、低低液位报警及联锁的液位测量仪表。

设置及联锁要求：15.1.2 下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀；15.1.7 一级石油库的重要工艺机泵、消防泵、储罐搅拌器等电动设备和控制阀门除应能在现场操作外，尚应能在控制室进行控制和显示状态。
