液态烃球罐区注水系统设计规定及紧急切断阀选型设计规定

6.1 液化⽯油⽓球形储罐液相进出⼝应设置紧急切断阀，其位置宜靠近球形储罐;⼋、SH/T 3007-2014 ⽯油化⼯储运系统罐区设计规范5.5要求的：⼤于等于10000⽴⽅的储罐应设⾼⾼液位报警器并与进料管道控制阀连锁，在储罐内液位达到设定值时应能⾃动关闭进料管道控制阀；九、AQ 3053-2015 ⽴式圆筒形钢制焊接储罐安全技术规范3.1.2安全附件 safety facility储罐的安全附件，包括直接设置在储罐上的安全阀/呼吸阀、紧急切断装置、安全连锁装置、压⼒表、液位计、温度计、阻⽕器等。

6.13 切断阀储罐物料进出⼝管道靠近罐体处应设⼀个总切断阀。

对⼤型储罐，应采⽤带⽓动型、液压型或电动型执⾏机构的阀门。

当执⾏机构为电动型时，其电源电缆、信号电缆和电动执⾏机构应做防⽕保护。

切断阀应具有⾃动关闭和⼿动关闭功能，⼿动关闭包括遥控⼿动关闭和现场⼿动关闭。

12.1 安全附件的通⽤要求安全附件应满⾜如下要求：c)安全阀、紧急切断阀等需要型式试验的安全附件，应经过国家质检总局核准的型式试验机构进⾏型式试验，并取得型式试验证明⽂件；f)固定顶储罐若罐顶与罐壁连接处不满⾜GB 50341的弱顶连接条件，且所设置的呼吸阀不能满⾜紧急状态下的通⽓要求时，还应设置紧急通⽓装置。

12.2.2 液位限制附件可燃液体储罐，应按规范的要求和操作需要设置液位计和⾼-低液位报警装置、⾼⾼液位报警装置，并将报警及液位显⽰信息传⾄控制室。

频繁操作的储罐宜设⾃动联锁紧急切断装置。

⼤型罐应设⾼低液位报警、⾼⾼液位报警装置和紧急切断装置，并采取⾼⾼液位报警联锁紧急切断装置的措施，在防⽕堤外及控制室操作站应设置紧急切断阀联锁按钮。

当储罐发⽣液位⾼⾼报警或⽕灾时，能够遥控或就地⼿动关闭进料切断阀，在切断阀关闭后，应⾃动联锁停⽌进料泵。

⼗、国务院安委会办公室关于河北利兴特种橡胶股份有限公司“5·13”氯⽓中毒事故的通报(安委办〔2017〕17号)⼆、严格⾏政许可，强化源头管控。

液化烃球罐紧急切断阀选型设计规定1范围本规范规定了液化烃球罐紧急切断阀的选型设计原则和最低要求。

本规范适用于中国石化新建、扩建及改建石油炼制、石油化工工程项目的液化烃球罐紧急切断阀的选型设计。

2规范性引用文件下列文件对于本规范的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。

GB 19666-2005阻燃和耐火电线电缆通则GB 50160-2008石油化工企业设计防火规范SH 3020-2001石油化工仪表供气设计规范SH 3038-2000石油化工企业生产装置电力设计技术规范TSG R0004-2009固定式压力容器安全技术监察规程ISO 5211Industrial Valves - Part-Turn Actuator AttachmentsISO 5752Metal Valves for Use in Flanged Pipe Systems -Face-to-Face and Centre-to-Face Dimensions IEC 60085Electrical insulation – Thermal evaluation anddesignationIEC 60529Degrees of Protection Provided by Enclosures (IPCode)IEC 60534-4Industrial-Process Control Valves - Part 4:Inspection and Routine TestingAPI 598Valve Inspection and TestingAPI 607Fire Test for Soft-seated Quarter-turn ValvesAPI 609Butterfly Valves: Double-flanged, Lug- andWafer-typeAPI 6FA Specification for Fire Test for ValvesAPI 6D Specification for Pipeline ValvesASME B1.20.1Pipe Threads, General Purpose (Inch)ASME B16.5Pipe Flanges and Flanged FittingsNPS 1/2 Through NPS 24 Metric/Inch Standard ASME B16.10Face-to-Face and End-to-End Dimensions of Valves ASME B16.25Butt welding EndsASME B16.34Valves - Flanged, Threaded and Welding EndASME B46.1Surface Texture (Surface Roughness, Waviness,and Lay)ASTM A193Standard Specification for Alloy-Steel andStainless Steel Bolting for High Temperature orHigh Pressure Service and Other Special PurposeApplicationsASTM A320Standard Specification for Alloy-Steel andStainless Steel Bolting for Low-TemperatureServiceFCI 70-2Control Valve Seat LeakageUL 1709UL Standard for Safety Rapid Rise Fire Tests ofProtection Materials for Structural Steel3术语和定义下列术语和定义适用于本规范。

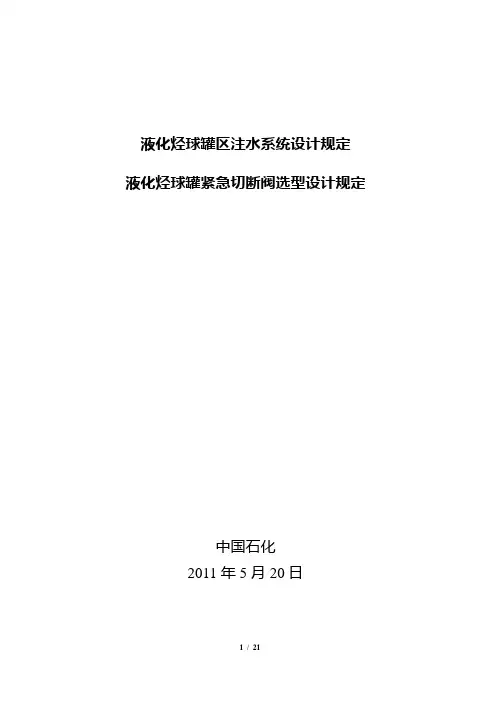

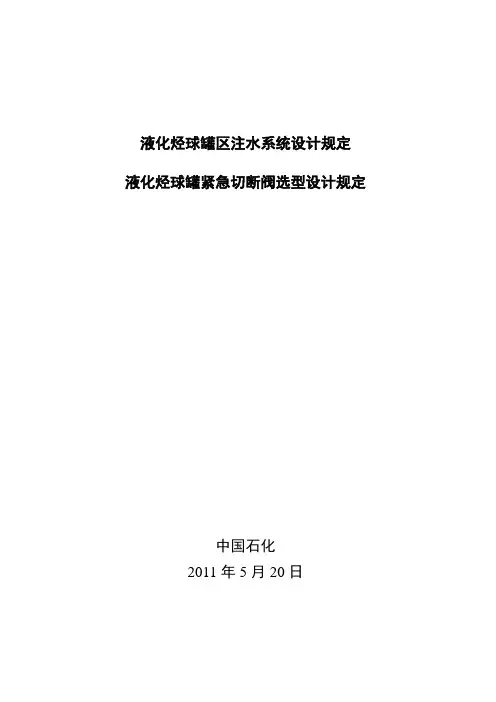

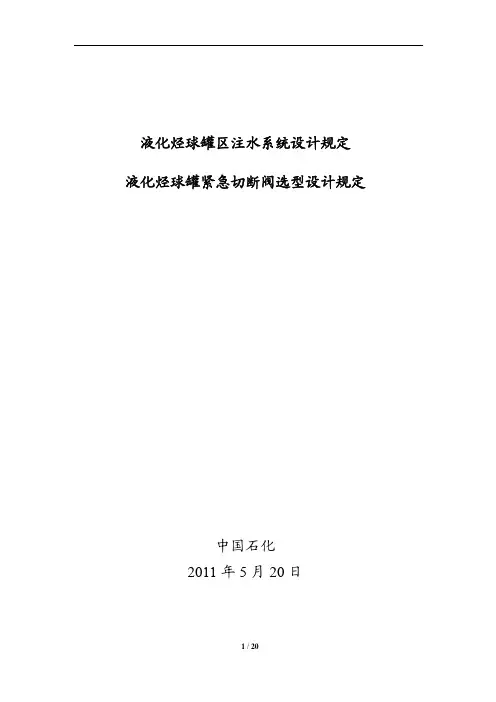

液化烃球罐区注水系统设计规定液化烃球罐紧急切断阀选型设计规定中国石化2011年5月20日目录液化烃球罐区注水系统设计规定 (3)液化烃球罐紧急切断阀选型设计规定 (10)液化烃球罐区注水系统设计规定1 总则为了规范液化烃球罐区安全注水系统的设计、运行管理，做好防范重大特大事故发生的补救措施，特制定本规定。

本规定适用于股份公司各分（子）公司、控股公司所属炼化企业液化烃球罐的注水系统的设计和运行管理，参股公司参照本规定执行。

本规定提出了液化烃球罐注水系统安全设计的原则和技术要求，液化烃球罐的安全注水系统设计、运行管理除执行本规定外，还应符合国家和行业现行有关标准规范及中国石化集团公司相关技术和安全监督管理规定。

已有液化烃球罐的注水系统设计可以结合实际情况，参照本规定执行。

2 规范性引用文件下列文件对于本规范的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本规范。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规定。

GB 50160-2008 石油化工企业设计防火规范SH/T3007-2007 石油化工储运系统罐区设计规范3 术语和定义液化烃在15℃时，蒸气压大于的烃类液体，不包括液化天然气。

全压力式液化烃储罐以常温压力存储的液化烃储罐。

4 适用范围全压力式液化烃储罐。

5 注水系统的安全设计注水系统的设计原则注水设施的设计应以安全、快速有效、可操作性强为原则，在此前提下，尽可能减少注水设备的一次性投入，节省注水设备的运营费用和设备的检维修费用。

注水水源可采用稳高压消防水系统作为事故状态下球罐的注水水源。

在进行稳高压消防水系统管网的设计时需考虑球罐泄漏状态下50~100吨/小时的用水需求。

注水点5.3.1 注水点位置当物料泵的参数满足表1和表2中对注水水量的规定可以借用进行注水时则需分以下两种情况:对于需要进行注水作业的液化烃球罐可以采用直接注水或借用工艺泵注水的方案。

采用何种方案，用户在操作时要根据事故状况下高压消防管网压力和液化烃罐的压力指示进行综合判断后确定。

液化烃球罐区注水系统设计规定液化烃球罐紧急切断阀选型设计规定中国石化2011年5月20日目录液化烃球罐区注水系统设计规定 (3)液化烃球罐紧急切断阀选型设计规定 (10)液化烃球罐区注水系统设计规定1 总则1.1为了规范液化烃球罐区安全注水系统的设计、运行管理，做好防范重大特大事故发生的补救措施，特制定本规定。

1.2本规定适用于股份公司各分（子）公司、控股公司所属炼化企业液化烃球罐的注水系统的设计和运行管理，参股公司参照本规定执行。

1.3本规定提出了液化烃球罐注水系统安全设计的原则和技术要求，液化烃球罐的安全注水系统设计、运行管理除执行本规定外，还应符合国家和行业现行有关标准规范及中国石化集团公司相关技术和安全监督管理规定。

1.4已有液化烃球罐的注水系统设计可以结合实际情况，参照本规定执行。

2 规范性引用文件下列文件对于本规范的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本规范。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规定。

GB 50160-2008 石油化工企业设计防火规范SH/T3007-2007 石油化工储运系统罐区设计规范3 术语和定义3.1液化烃在15℃时，蒸气压大于0.1MPa的烃类液体，不包括液化天然气。

3.2全压力式液化烃储罐以常温压力存储的液化烃储罐。

4 适用范围全压力式液化烃储罐。

5 注水系统的安全设计5.1 注水系统的设计原则注水设施的设计应以安全、快速有效、可操作性强为原则，在此前提下，尽可能减少注水设备的一次性投入，节省注水设备的运营费用和设备的检维修费用。

5.2 注水水源可采用稳高压消防水系统作为事故状态下球罐的注水水源。

在进行稳高压消防水系统管网的设计时需考虑球罐泄漏状态下50~100吨/小时的用水需求。

5.3 注水点5.3.1 注水点位置5.3.1.1当物料泵的参数满足表1和表2中对注水水量的规定可以借用进行注水时则需分以下两种情况:对于需要进行注水作业的液化烃球罐可以采用直接注水或借用工艺泵注水的方案。

罐区液位计和紧急切断阀设置及联锁要求规范总结•同一储罐至少配备几种不同类别的液位检测仪表？•构成重大危险源的液化气体、剧毒液体等重点储罐必须设置紧急切断装置吗？•所有的储罐，都必须设置高低液位报警及连锁吗？•如果设置紧急切断阀，对安装位置有要求吗？•现场需要设置紧急切断阀联锁按钮吗？安装位置有要求吗？01GB50074-2014《石油库设计规范》设置要求：15.1 自动控制系统及仪表15.1.1容量大于100m³的储罐应设液位测量远传仪表，并应符合下列规定：1 液位连续测量信号应采用模拟信号或通信方式接入自动控制系统；2 应在自动控制系统中设高、低液位报警；3 储罐高液位报警的设定高度应符合现行行业标准《石油化工储运系统罐区设计规范》SH/T 3007的有关规定；4 储罐低液位报警的设定高度应满足泵不发生汽蚀的要求,外浮顶储罐和内浮顶储罐的低液位报警设定高度(距罐底板)宜高于浮顶落底高度0.2m及以上。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

联锁要求：15.1.2 下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀：1 年周转次数大于6次，且容量大于或等于10000m³的甲B、乙类液体储罐；2 年周转次数小于或等于6次，且容量大于20000m³的甲B、乙类液体储罐；3 储存I、II级毒性液体的储罐。

15.1.3 容量大于或等于50000m³的外浮顶储罐和内浮顶储罐应设低低液位报警。

低低液位报警设定高度（距罐底板）不应低于浮顶落底高度，低低液位报应能同时联锁停泵。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

条文说明：15.1.4 “单独的液位连续测量仪表或液位开关”是指，除了“应设液位测量远传仪表”外，还需设置一套专门用于储罐高高、低低液位报警及联锁的液位测量仪表。

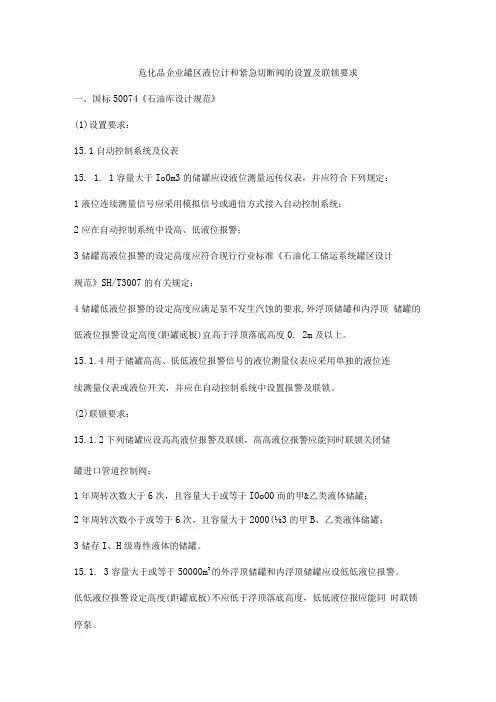

危化品企业罐区液位计和紧急切断阀的设置及联锁要求一、国标50074《石油库设计规范》(1)设置要求：15.1自动控制系统及仪表15. 1. 1容量大于IoOm3的储罐应设液位测量远传仪表，并应符合下列规定：1液位连续测量信号应采用模拟信号或通信方式接入自动控制系统；2应在自动控制系统中设高、低液位报警；3储罐高液位报警的设定高度应符合现行行业标准《石油化工储运系统罐区设计规范》SH/T3007的有关规定；4储罐低液位报警的设定高度应满足泵不发生汽蚀的要求,外浮顶储罐和内浮顶储罐的低液位报警设定高度(距罐底板)宜高于浮顶落底高度0. 2m及以上。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

(2)联锁要求：15.1.2下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀：1年周转次数大于6次，且容量大于或等于IOoO0而的甲&乙类液体储罐；2年周转次数小于或等于6次，且容量大于2000(⅛3的甲B、乙类液体储罐；3储存I、H级毒性液体的储罐。

15.1. 3容量大于或等于50000m3的外浮顶储罐和内浮顶储罐应设低低液位报警。

低低液位报警设定高度(距罐底板)不应低于浮顶落底高度，低低液位报应能同时联锁停泵。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

条文说明：15.1. 4 ”单独的液位连续测量仪表或液位开关”是指，除了“应设液位测量远传仪表”外，还需设置一套专门用于储罐高高、低低液位报警及联锁的液位测量仪表。

置及联锁要求：15.1.2下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀；15.1.7 一级石油库的重要工艺机泵、消防泵、储罐搅拌器等电动设备和控制阀门除应能在现场操作外，尚应能在控制室进行控制和显示状态。

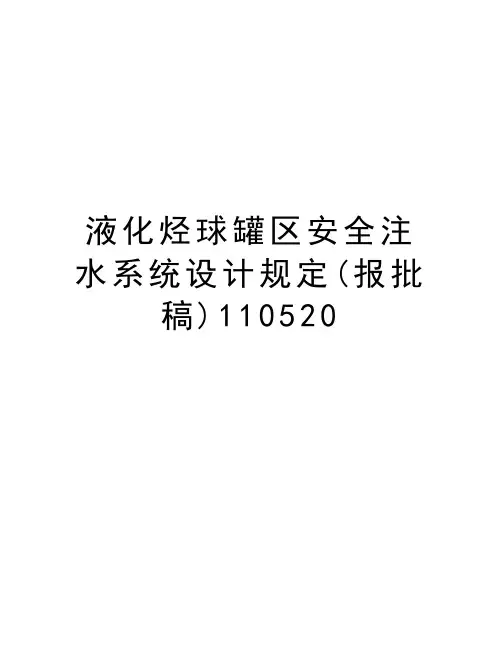

液化烃球罐区安全注水系统设计规定(报批稿)110520液化烃球罐区注水系统设计规定液化烃球罐紧急切断阀选型设计规定中国石化2011年5月20日目录液化烃球罐区注水系统设计规定 (3)液化烃球罐紧急切断阀选型设计规定 (10)液化烃球罐区注水系统设计规定1 总则1.1为了规范液化烃球罐区安全注水系统的设计、运行管理，做好防范重大特大事故发生的补救措施，特制定本规定。

1.2本规定适用于股份公司各分（子）公司、控股公司所属炼化企业液化烃球罐的注水系统的设计和运行管理，参股公司参照本规定执行。

1.3本规定提出了液化烃球罐注水系统安全设计的原则和技术要求，液化烃球罐的安全注水系统设计、运行管理除执行本规定外，还应符合国家和行业现行有关标准规范及中国石化集团公司相关技术和安全监督管理规定。

1.4已有液化烃球罐的注水系统设计可以结合实际情况，参照本规定执行。

2 规范性引用文件下列文件对于本规范的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本规范。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规定。

GB 50160-2008 石油化工企业设计防火规范SH/T3007-2007 石油化工储运系统罐区设计规范3 术语和定义3.1液化烃在15℃时，蒸气压大于0.1MPa的烃类液体，不包括液化天然气。

3.2全压力式液化烃储罐以常温压力存储的液化烃储罐。

4 适用范围全压力式液化烃储罐。

5 注水系统的安全设计5.1 注水系统的设计原则注水设施的设计应以安全、快速有效、可操作性强为原则，在此前提下，尽可能减少注水设备的一次性投入，节省注水设备的运营费用和设备的检维修费用。

5.2 注水水源可采用稳高压消防水系统作为事故状态下球罐的注水水源。

在进行稳高压消防水系统管网的设计时需考虑球罐泄漏状态下50~100吨/小时的用水需求。

5.3 注水点5.3.1 注水点位置5.3.1.1当物料泵的参数满足表1和表2中对注水水量的规定可以借用进行注水时则需分以下两种情况:对于需要进行注水作业的液化烃球罐可以采用直接注水或借用工艺泵注水的方案。

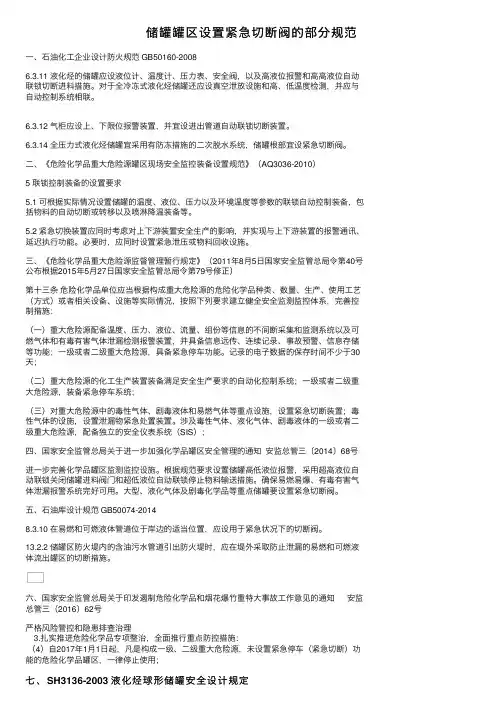

罐区设置联锁、紧急切断阀规范要求一、SH/T 3007-2014 石油化工储运系统罐区设计规范5.4.1 容量大于100 m³的储罐应设液位连续测量远传仪表。

5.4.2 应在自动控制系统中设高、低液位报警并应符合下列规定：a）储罐高液位报警的设定高度，不应高于储罐的设计储存高液位；b）储罐低液位报警的设定高度，不应低于储罐的设计储存低液位。

5.4.3 储存I级和II级毒性液体的储罐、容量大于或等于3000m³的甲B和乙A类可燃液体储罐、容量大于或等于10000m³的其他液体储罐应设高高液位报警及联锁，高高液位报警应联锁关闭储罐进口管道控制阀。

5.4.4 装置原料储罐宜设低低液位报警，低低液位报警宜联锁停泵。

二、SH3136-2003 液化烃球形储罐安全设计规范5.3.2 液化烃球形储罐应设高液位报警器和高高液位连锁。

必要时应加设低液位报警器。

5.3.3 对于间歇操作下槽车装卸的液化石油气球形储罐，应设置高高液位自动联锁紧急切断进料装置。

对于单组分液化经或炼化生产装置连续操作的球形储罐，其联锁要求应根据其上下游工艺生产流程的要求确定。

6.1 液化石油气球形储罐液相进出口应设置紧急切断阀，其位置宜靠近球形储罐;三、石油库设计规范GB50074-20148.3.10 在易燃和可燃液体管道位于岸边的适当位置，应设用于紧急状况下的切断阀。

13.2.2 储罐区防火堤内的含油污水管道引出防火堤时，应在堤外采取防止泄漏的易燃和可燃液体流出罐区的切断措施。

四、石油化工企业设计防火规范GB50160-20086.3.11 液化烃的储罐应设液位计、温度计、压力表、安全阀，以及高液位报警和高高液位自动联锁切断进料措施。

对于全冷冻式液化烃储罐还应设真空泄放设施和高、低温度检测，并应与自动控制系统相联。

6.3.12 气柜应设上、下限位报警装置，并宜设进出管道自动联锁切断装置。

6.3.14 全压力式液化烃储罐宜采用有防冻措施的二次脱水系统，储罐根部宜设紧急切断阀。

紧急切断阀的选型及设置要求一、紧急切断阀的定义关于紧急切断阀的定义，目前在标准规范中，有以下几个标准规范对紧急切断阀这个术语进行了定义，如：《液化气体设备用紧急切断阀》（GB/T22653）第3.1条“紧急切断阀：安装在槽车、罐式集装箱、储罐或管道上，应急状况下，可手动或自动快速关闭的阀门”。

《低温介质用紧急切断阀》（GB/T24918）第3.1条“紧急切断阀：安装在罐车(槽车)、储罐或管道上，出现事故时，用手动或自动快速关闭的阀门”。

《中国石油化工集团公司液化烃球罐区安全技术管理暂行规定》的通知（中国石化安635号印发）第2.2条“紧急切断阀：安装在球罐进出口管道上、发生事故或异常状况时能够快速紧密关闭(TSO)的阀门，紧急切断阀的允许泄漏量等级应达到ANSIB16.104(FCI70-2)CLASSV级或以上级。

该阀门应具有热动、手动及遥控手动(带手柄的遥控)关闭的功能”。

《液化烃球罐紧急切断阀选型设计规定》（中国石化518号文）第3.1条“紧急切断阀(emergency shutoff valve)：用于安装在液化烃球罐的进出口管道上，当罐区内发生火灾、泄漏等事故时能够快速及紧密切断(TSO)和隔离可燃及有刺激性有腐蚀性物料的开关阀。

当球罐液位达到或超过高高液位限时，紧急切断阀能用于防止物料溢罐。

从紧急切断阀到球罐管口之间除了接管外不得安装任何其它管件或阀门，其间距应符合配管安装、阀门修理和工艺要求。

紧急切断阀应具有自动和手动关闭功能，手动关闭功能应包括控制室遥控手动关闭及现场手动关闭”。

通过上述定义可以看出紧急切断阀从型式上来说，只要能满足切断的功能，无论闸阀、球阀还是蝶阀都可以用作紧急切断。

另外，从功能上来讲，紧急切断阀却是一种远程快速切断关闭的阀门，它的功能就是特定用于当出现紧急状态时(火灾、泄漏事故等)用来隔断物料的阀，防止出现潜在的事故以及将事故限制在一定的范围内。

二、有关紧急切断功能的设置要求任何生产系统的紧急停车功能的实现都应建立在安全的基础之上，即通过仪表设备合理选择、结构约束（冗余容错）、检验测试周期以及诊断技术等手段，优化安全仪表功能设计，确保实现风险降低要求。

罐区液位计和紧急切断阀的设置及联锁要求规范总结罐区液位计和紧急切断阀设置及联锁要求规范总结同一储罐至少配备几种不同类别的液位检测仪表？构成重大危险源的液化气体、剧毒液体等重点储罐必须设置紧急切断装置吗？所有的储罐，都必须设置高低液位报警及连锁吗？如果设置紧急切断阀，对安装位置有要求吗？现场需要设置紧急切断阀联锁按钮吗？安装位置有要求吗？01GB50074-2014《石油库设计规范》设置要求：15.1 自动控制系统及仪表15.1.1容量大于100m3的储罐应设液位测量远传仪表，并应符合下列规定：1 液位连续测量信号应采用模拟信号或通信方式接入自动控制系统；2 应在自动控制系统中设高、低液位报警；3 储罐高液位报警的设定高度应符合现行行业标准《石油化工储运系统罐区设计规范》SH/T 3007的有关规定；4 储罐低液位报警的设定高度应满足泵不发生汽蚀的要求,外浮顶储罐和内浮顶储罐的低液位报警设定高度(距罐底板)宜高于浮顶落底高度0.2m及以上。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

联锁要求：15.1.2 下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀：1 年周转次数大于6次，且容量大于或等于10000m3的甲B、乙类液体储罐；2 年周转次数小于或等于6次，且容量大于20000m3的甲B、乙类液体储罐；3 储存I、II级毒性液体的储罐。

15.1.3 容量大于或等于50000m3的外浮顶储罐和内浮顶储罐应设低低液位报警。

低低液位报警设定高度（距罐底板）不应低于浮顶落底高度，低低液位报应能同时联锁停泵。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

条文说明：15.1.4 “单独的液位连续测量仪表或液位开关”是指，除了“应设液位测量远传仪表”外，还需设置一套专门用于储罐高高、低低液位报警及联锁的液位测量仪表。

液态烃球罐区注水系统设计规定和紧急切断阀选型设计规定一、液态烃球罐区注水系统设计规定1.系统介绍：液态烃球罐注水系统主要用于球罐的保温维护，以防止球罐内的液态烃物质温度过低，影响正常运行。

注水系统的设计应满足球罐保温的要求，确保注水系统的稳定运行。

2.注水泵选型：注水泵应具备稳定的供水能力，根据球罐的容积和注水要求确定泵的流量和扬程。

注水泵的选型应符合国家标准，并具备防爆和防腐蚀的要求。

3.注水管道设计：根据球罐的布置和注水点的位置确定注水管道的布置和管径。

注水管道应具备耐腐蚀和耐高温的特性，并设置必要的阀门和排气装置。

4.注水阀门选型：注水系统中的阀门应选用耐腐蚀和耐高温的材质，确保正常运行和操作的可靠性。

阀门的选型应符合国家标准，并具备可靠的密封性能和操作方便的特点。

5.注水控制系统：注水系统的控制应采用可靠的自动控制装置，能够根据球罐的温度和注水需求自动调节注水泵的运行和停止。

控制系统的设计要符合相关的安全要求和标准，确保系统的安全性和稳定性。

1.阀门类型：紧急切断阀主要用于紧急情况下切断流体介质的通道，防止事故的扩大和蔓延。

根据不同的介质和工艺要求，选用合适的阀门类型，常见的有球阀、蝶阀、闸阀等。

2.阀门材质：紧急切断阀的材质应具备耐腐蚀和耐高温的特性，能够适应球罐区的工况要求。

常见的材质有不锈钢、高温合金等。

3.阀门尺寸：根据球罐区的流量和工艺要求，确定紧急切断阀的尺寸大小。

阀门的尺寸应与管道的口径相匹配，确保切断和启闭的正常操作。

4.密封性能：紧急切断阀的密封性能应达到标准要求，以确保阀门在关闭状态下能够完全切断流体介质的通道，并防止泄漏的发生。

5.操作方式：紧急切断阀的操作方式应尽量简单方便，便于紧急情况下的快速切断。

电动或气动操作方式可以提高操作的速度和效率。

总之，设计液态烃球罐区注水系统和紧急切断阀的选型设计应考虑球罐区的工艺要求和安全要求，选择合适的设备和材料，确保系统的安全、稳定和可靠运行。

危险化学品储罐区紧急切断阀如何设置根据《化工和危险化学品生产经营单位重大生产安全事故隐患判定标准（试行）》安监总管三〔2017〕121号第五条：构成一级、二级重大危险源的危险化学品罐区未实现紧急切断功能；涉及毒性气体、液化气体、剧毒液体的一级、二级重大危险源的危险化学品罐区未配备独立的安全仪表系统。

未实现上述要求的，判定为重大隐患。

那么紧急切断阀具体又该如何设置呢？1、相关标准规范关于罐区储罐紧急切断阀的设置要求（1）《石油化工企业防火设计标准》GB50160-2008(2018版）第7.2.15条规定：液化烃及操作温度等于或高于自燃点的可燃液体设备至泵的入口管道应在靠近设备根部设置切断阀，当设备容积超过40m³且与泵的间距小于15m时，该切断阀应为带手动功能的遥控阀，遥控阀就地操作按钮距泵的间距不应小于15m。

（2）《危险化学品生产使用企业老旧装置安全风险评估指南（试行）》表三工艺过程安全检查中：第三条：1）容积＞40m3 的塔和容器，其与高温油泵的吸入口总管上要设紧急隔离阀，选用电动或气动执行机构；2）对于直径≥DN300 的高温油泵出入口阀门，要选用电动或气动闸阀；3）高温油泵上方的电缆槽等设施要采取防火措施。

（3）《关于进一步加强危险化学品建设项目安全设计管理》（安监总管三〔2013〕76号）（二十二）有毒物料储罐、低温储罐及压力球罐进出物料管道应设置自动或手动遥控的紧急切断设施。

（4）《石油化工企业防火设计标准》GB50160-2008(2018版），6.4.2：站内无缓冲罐时，在距装卸车鹤位10m以外的装卸管道上应设便于操作的紧急切断阀。

（5）《液化烃球形储罐安全设计规范》SH3136-2003 6.1液化石油气球形储罐液相进出应设置紧急切断阀，其位置应靠近球形储罐。

（6）《危险化学品重大危险源监督管理暂行规定》第十三条对重大危险源中的毒性气体、剧毒液体和易燃气体等重点设施，设置紧急切断装置。

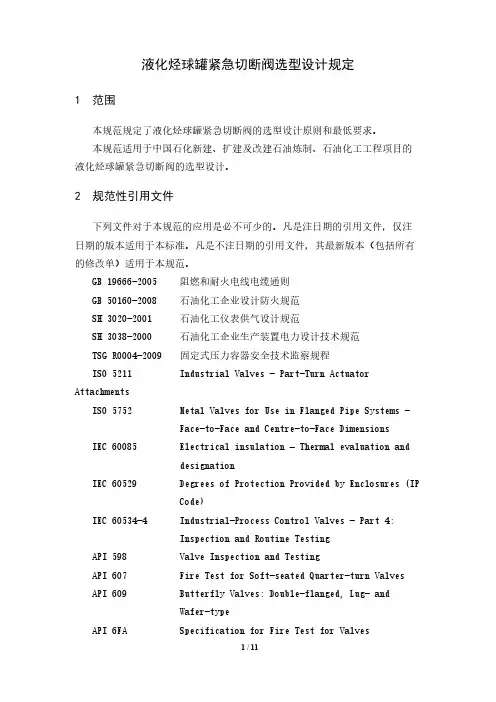

液化烃球罐紧急切断阀选型设计规定1 范围本规范规定了液化烃球罐紧急切断阀的选型设计原则和最低要求。

本规范适用于中国石化新建、扩建及改建石油炼制、石油化工工程项目的液化烃球罐紧急切断阀的选型设计。

2 规范性引用文件下列文件对于本规范的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。

GB 19666-2005 阻燃和耐火电线电缆通则GB 50160-2008 石油化工企业设计防火规范SH 3020-2001 石油化工仪表供气设计规范SH 3038-2000 石油化工企业生产装置电力设计技术规范TSG R0004-2009 固定式压力容器安全技术监察规程ISO 5211 Industrial Valves - Part-Turn Actuator AttachmentsISO 5752 Metal Valves for Use in Flanged Pipe Systems -Face-to-Face and Centre-to-Face Dimensions IEC 60085 Electrical insulation – Thermal evaluation anddesignationIEC 60529 Degrees of Protection Provided by Enclosures (IPCode)IEC 60534-4 Industrial-Process Control Valves - Part 4:Inspection and Routine TestingAPI 598 Valve Inspection and TestingAPI 607 Fire Test for Soft-seated Quarter-turn Valves API 609 Butterfly Valves: Double-flanged, Lug- andWafer-typeAPI 6FA Specification for Fire Test for ValvesAPI 6D Specification for Pipeline ValvesASME B1.20.1 Pipe Threads, General Purpose (Inch)ASME B16.5 Pipe Flanges and Flanged FittingsNPS 1/2 Through NPS 24 Metric/Inch Standard ASME B16.10 Face-to-Face and End-to-End Dimensions of Valves ASME B16.25 Butt welding EndsASME B16.34 Valves - Flanged, Threaded and Welding EndASME B46.1 Surface Texture (Surface Roughness, Waviness, andLay)ASTM A193 Standard Specification for Alloy-Steel andStainless Steel Bolting for High Temperature orHigh Pressure Service and Other Special PurposeApplicationsASTM A320 Standard Specification for Alloy-Steel andStainless Steel Bolting for Low-TemperatureServiceFCI 70-2 Control Valve Seat LeakageUL 1709 UL Standard for Safety Rapid Rise Fire Tests ofProtection Materials for Structural Steel3 术语和定义下列术语和定义适用于本规范。

紧急切断阀选型设计规定液化烃球罐紧急切断阀选型设计规定1. 范围本标准规定了液化烃球罐紧急切断阀选型的设计原则和最低要求。

本标准适用于中国石化新建石油炼制、石油化工工程项目及工程项目改造的液化烃球罐紧急切断阀选型设计。

2. 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 9113.2-2005 凹凸面整体钢制管法兰GB/T 9114-2005 钢制管法兰技术条件GB/T 22653-2008 液化气体设备用紧急切断阀API 6FA 阀门耐火试验规范ASME B 16.34 法兰、螺纹和焊接端阀门ANSI/FCI 70.2 调节阀阀座泄露3. 紧急切断阀选型3.1 阀门尺寸确定原则所有阀门与球罐对接法兰尺寸一致。

3.2 阀门压力等级确定原则阀门压力等级与球罐对接法兰等级一致。

3.3 阀门对接法兰压力等级及法兰面确定原则阀门对接法兰压力等级与球罐对接法兰等级一致，法兰面应采用凹凸面整体钢制管法兰。

3.4 阀门类型选择对于DN?250的阀门应选用球阀(ball)，对于DN?300的阀门也可选用蝶阀(butterfly)。

3.5 阀体材料的选择根据配管规定及工艺介质的温度、压力、腐蚀性等选择阀的材料;a) 阀体的额定压力、工作温度和耐腐蚀性能和材质都不应低于工艺配管材质的要求。

一般情况选用铸钢或锻钢阀体;b) 工艺介质有特殊要求时可选择铸不锈钢、锻不锈钢阀体或其他特殊材料(蒙乃尔合金、钛、钽、哈氏合金等)。

3.6 阀内件材质a) 一般情况选用不锈钢;b) 对于腐蚀性流体应根据流体的种类、浓度、温度和压力合理选择耐腐蚀材料;c) 阀芯(不包括阀杆)都必须是由整体棒材加工或铸造而成，不能使用分段制造或中空的阀芯。

3.7 填料函结构和填料填料选择应符合阀门类型、工艺条件、环境要求，并应选用防火型。

[问答]连载06-什么是紧急切断阀？什么是紧急切断阀？（1）在《中国石化液化烃球罐紧急切断阀选型设计规定-2011》一文中是如下定义的：紧急切断阀（emergency shut off valve）：专用于安装在液化烃球罐的进出口管道上，当罐区内发生火灾、泄漏等事故时能够快速及紧密切断（TSO）和隔离易燃及有毒物料的开关阀。

当球罐液位达到或超过高高液位限时，紧急切断阀能用于防止物料溢罐。

紧急切断阀应具有自动和手动关闭功能，手动关闭功能应包括控制室遥控手动关闭及现场手动关闭。

（2）在此之外，在其他的文件资料上还有一下定义：ESDV--emergency shutdown valve紧急关断阀、EIV---emergency isolation shutdown valve紧急隔离阀EBV—emergeycy block valve紧急隔离阀无论怎么称呼其名号，其功能无怪乎一个，通过切断，或者隔离，达到在发生火灾时可以最大限度的减小火灾对生产装置的影响，防止灾情的进一步扩大。

其它对紧急切断阀的诸如配管要求、TSO要求、手自动关闭功能，皆是服务于从属于这个火灾安全功能。

在平时的工作过程中，很多人会把用于火灾隔离的紧急切断阀与用于安全联锁SIS的切断阀相混淆。

其实，紧急切断阀EBV不同于SIS中联锁用的切断阀。

SIS中的阀门是为了降低风险而设置的阀门，在发生危险之前动作，有功能安全和安全功能的要求（在SRS中详尽描述），没有结构设计上的防火要求；而此处的紧急切断阀有API的防火结构设计要求，是发生火灾后的能够在火情情况下的可以实现减灾的操作。

至于采用BPCS还是SIS联锁，应根据HAZOP和LOPA的分析结果有无SIF而定。

所以自控猫认为，我们国内规范中关于“紧急切断阀”的使用，容易产生歧义，不便于判断哪些是用于火灾隔离，哪些是用于联锁切断。

建议在后续的规范修订中，采用紧急隔离阀或火灾隔离阀等用语，以便能够清晰直观的了解及区分其功能和使用场合。

危化品企业罐区液位计和紧急切断阀的设置及联锁要求一、国标50074《石油库设计规范》(1)设置要求：15.1自动控制系统及仪表15.1.1容量大于IoOm3的储罐应设液位测量远传仪表，并应符合下列规定：1液位连续测量信号应采用模拟信号或通信方式接入自动控制系统；2应在自动控制系统中设高、低液位报警；3储罐高液位报警的设定高度应符合现行行业标准《石油化工储运系统罐区设计规范》SH/T3007的有关规定；4储罐低液位报警的设定高度应满足泵不发生汽蚀的要求,外浮顶储罐和内浮顶储罐的低液位报警设定高度(距罐底板)宜高于浮顶落底高度0.2m及以上。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

(2)联锁要求：15.1.2下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀：1年周转次数大于6次，且容量大于或等于IOoO0而的甲&乙类液体储罐；2年周转次数小于或等于6次，且容量大于2000(⅛3的甲B、乙类液体储罐；3储存I、H级毒性液体的储罐。

15.1.3容量大于或等于50000m3的外浮顶储罐和内浮顶储罐应设低低液位报警。

低低液位报警设定高度(距罐底板)不应低于浮顶落底高度，低低液位报应能同时联锁停泵。

15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。

条文说明：15.1.4”单独的液位连续测量仪表或液位开关”是指，除了“应设液位测量远传仪表”外，还需设置一套专门用于储罐高高、低低液位报警及联锁的液位测量仪表。

置及联锁要求：15.1.2下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀；15.1.7一级石油库的重要工艺机泵、消防泵、储罐搅拌器等电动设备和控制阀门除应能在现场操作外，尚应能在控制室进行控制和显示状态。
