包含设备主要有：脱甲烷塔、脱乙烷塔、C2加氢等温反应器、C2加氢绝热反应器、1#乙烯塔、2#乙烯塔、脱丙烷塔、C3加氢反应器、1#丙烯塔、2#乙烯塔。
1.2工艺原理在精馏部分，来自干燥器的裂解气，通过换热器经冷剂逐级冷却后，分四股进料去脱甲烷塔E T-405。
脱甲烷塔回流罐的液相作为95%的甲烷产品送出或作为工厂的燃料。
脱甲烷塔的釜液送往脱乙烷塔E T-421。
脱乙烷塔釜液再送入脱丙烷塔E T-441。
脱乙烷塔塔顶气相全部通入C2加氢系统，以除去乙炔，反应过的物料送入乙烯塔E T-431和E T-432。

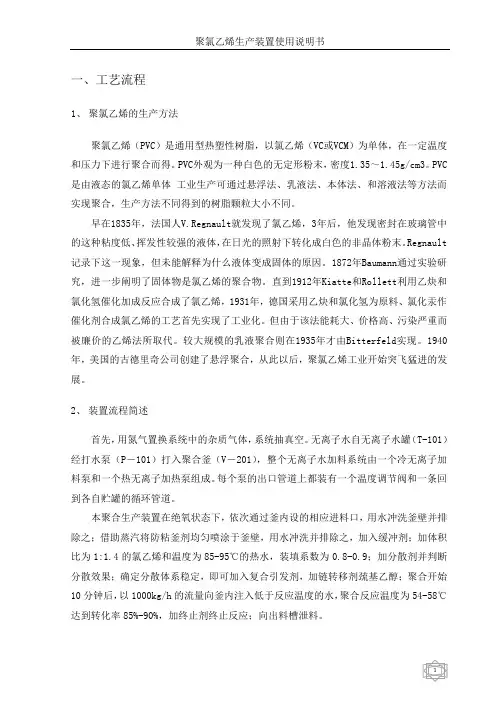

一、工艺流程1、聚氯乙烯的生产方法聚氯乙烯（PVC）是通用型热塑性树脂，以氯乙烯（VC或VCM）为单体，在一定温度和压力下进行聚合而得。
PVC外观为一种白色的无定形粉末，密度1.35～1.45g/cm3。
PVC 是由液态的氯乙烯单体工业生产可通过悬浮法、乳液法、本体法、和溶液法等方法而实现聚合，生产方法不同得到的树脂颗粒大小不同。
早在1835年，法国人V.Regnault就发现了氯乙烯，3年后，他发现密封在玻璃管中的这种粘度低、挥发性较强的液体，在日光的照射下转化成白色的非晶体粉末。
Regnault 记录下这一现象，但未能解释为什么液体变成固体的原因。
1872年Baumann通过实验研究，进一步阐明了固体物是氯乙烯的聚合物。
直到1912年Kiatte和Rollett利用乙炔和氯化氢催化加成反应合成了氯乙烯，1931年，德国采用乙炔和氯化氢为原料、氯化汞作催化剂合成氯乙烯的工艺首先实现了工业化。
但由于该法能耗大、价格高、污染严重而被廉价的乙烯法所取代。
较大规模的乳液聚合则在1935年才由Bitterfeld实现。
1940年，美国的古德里奇公司创建了悬浮聚合，从此以后，聚氯乙烯工业开始突飞猛进的发展。
2、装置流程简述首先，用氮气置换系统中的杂质气体，系统抽真空。
无离子水自无离子水罐（T-101）经打水泵（P－101）打入聚合釜（V－201），整个无离子水加料系统由一个冷无离子加料泵和一个热无离子加热泵组成。
每个泵的出口管道上都装有一个温度调节阀和一条回到各自贮罐的循环管道。
本聚合生产装置在绝氧状态下，依次通过釜内设的相应进料口，用水冲洗釜壁并排除之；借助蒸汽将防粘釜剂均匀喷涂于釜壁，用水冲洗并排除之，加入缓冲剂；加体积比为1:1.4的氯乙烯和温度为85-95℃的热水，装填系数为0.8-0.9；加分散剂并判断分散效果；确定分散体系稳定，即可加入复合引发剂，加链转移剂巯基乙醇；聚合开始10分钟后，以1000kg/h的流量向釜内注入低于反应温度的水，聚合反应温度为54-58℃达到转化率85%-90%，加终止剂终止反应；向出料槽泄料。
聚氯乙烯生产工艺仿真培训系统北京东方仿真软件技术有限公司2009年7月目录一、工艺流程说明 (1)1.1生产方法 (1)1.2工艺流程简介 (1)二、工艺流程说明 (4)2.1设备简介 (4)2.2原料简介 (6)三、仪表列表 (7)四、工艺卡片 (10)五、复杂控制说明 (10)六、重点设备的说明 (11)七、操作规程 (11)八、仿真系统操作画面 (19)一、工艺流程说明1.1生产方法聚氯乙烯的聚合方法从乳液聚合、溶液聚合发展到悬浮聚合，本体聚合、微悬浮聚合等。
国外目前以悬浮聚合（占80-85%）和二段本体聚合为主；国内目前以悬浮聚合为主，少量采取乳液聚合法。
本仿真流程采用悬浮聚合法。
将各种原料与助剂加入到反应釜内在搅拌的作用下充分均匀分散，然后加入适量的引发剂开始反应，并不断地向反应釜的夹套和挡板通入冷却水，达到移出反应热的目的，当氯乙烯转化成聚氯乙烯地百分率达到一定时，出现一个适当的压降，即终止反应出料，反应完成后的浆料经汽提脱析出内含VC后送到干燥工序脱水干燥。
氯乙烯悬浮聚合反应，属于自由基链锁加聚反应，反应式如下：n CH2=CHCl →—[—CH2 —CH—]n—∣Cl它的反应一般由链引发剂，链增长，链终止，链转移几种元素反应组成。
1.2工艺流程简介聚氯乙烯生产过程由聚合、汽提、脱水干燥、VCM回收系统等部分组成。
同时还包括主料、辅料供给系统，真空系统等。
其生产流程见图1.1及1.2。
图1.1 PVC生产流程示意框图图1.2 PVC生产流程总图1.2.1进料、聚合首先向反应器内注入脱盐水，启动反应器搅拌，等待各种助剂的进料，水在氯乙烯悬浮聚合中使搅拌和聚合后的产品输送变得更加容易，也是一种分散剂影响着PVC颗粒形态。
然后加入的是引发剂，氯乙烯聚合是自由基反应，而对烃类来说只有温度在400—500℃以上才能分裂为自由基，这样高的温度远远超过正常的聚合温度，不能得到高分子，因而不能采用热裂解的方法来提供自由基。
《化工单元操作与聚氯乙烯生产》课程设计一、课程背景化工工业是现代工业的重要组成部分，而聚氯乙烯是化工工业中的重要产品之一。
聚氯乙烯具有良好的机械强度、耐化学性、绝缘性能和耐候性，可广泛用于建筑材料、塑料制品、电缆、管道等领域。
《化工单元操作与聚氯乙烯生产》课程旨在培养学生对聚氯乙烯生产工艺及操作的理论和实践能力，为他们今后从事化工工作打下坚实基础。
二、课程目标1. 了解聚氯乙烯的生产工艺及原理，掌握常见的聚氯乙烯生产设备的结构和工作原理；2. 掌握聚氯乙烯生产中所需的原材料选用及处理方法；3. 学习聚氯乙烯的物性、结构及应用领域；4. 通过实验及模拟操作，培养学生对聚氯乙烯生产工艺的实际操作能力；5. 培养学生的团队合作能力和工程实际问题解决能力。
三、主要内容及教学方法1. 聚氯乙烯生产工艺通过理论授课，介绍聚氯乙烯的生产原理、工艺和工艺步骤，包括聚合反应、塑化、成型等工艺过程，并结合生产实例进行详细解读。
2. 聚氯乙烯生产设备通过实地考察与资料查阅，介绍聚氯乙烯生产中常用的设备，如反应釜、塑化机、挤出机、注射成型机等，掌握设备的结构、工作原理及操作程序。
3. 聚氯乙烯生产原料与处理课程通过案例分析和讨论，介绍聚氯乙烯生产中所需的原料选取与处理方法，包括氯乙烯的生产原料选用、氯碱法生产氢氯酸及氢氯酸的处理、聚合反应引发剂的选择等内容。
4. 聚氯乙烯的物性与应用通过实验室实践和文献综述，学习聚氯乙烯的物理性质、化学性质及应用领域，理解不同类型的聚氯乙烯对应的特性及应用。
5. 聚氯乙烯生产工艺模拟实验通过仿真软件进行模拟操作，学生在导师的指导下，完成聚氯乙烯生产操作过程的模拟实验，了解生产装置的操作性能和相应的工艺参数控制。
6. 课程设计与报告通过小组设计、讨论和实验，学生根据实际情况，对一个聚氯乙烯生产工艺进行设计，并撰写相关报告。
每个小组还要就其他小组提出的设计方案进行评审和点评。
四、教学评价通过考试、作业、课堂表现和课程设计报告等方式进行评价。

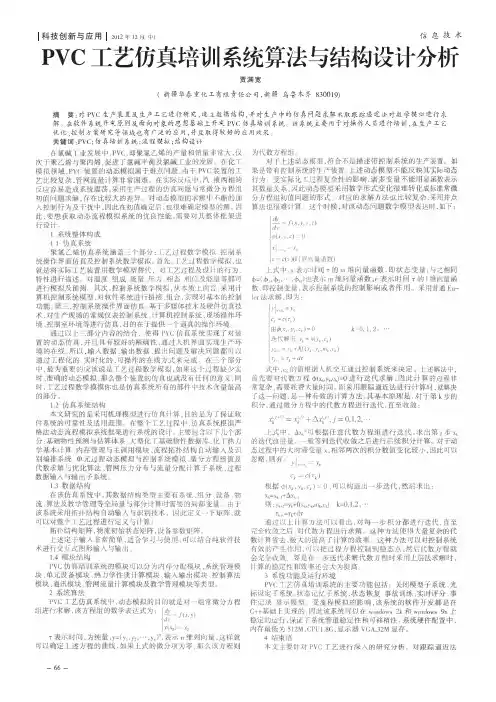

2012年12月（中）信息技术科技创新与应用PVC 工艺仿真培训系统算法与结构设计分析贾渊宽（新疆华泰重化工有限责任公司，新疆乌鲁木齐830019）在氯碱工业发展中，PVC ，即聚氯乙烯的产量和销量非常大，仅次于聚乙烯与聚丙烯，促进了氯碱平衡及氯碱工业的发展。
在化工模拟领域，PVC 装置的动态模拟属于难点问题，由于PVC 装置的工艺比较复杂，管网流量计算非常困难。
在实际反应中，汽、液两相的反应容易造成系统震荡，采用生产过程的仿真问题与常微分方程组初值问题求解，存在比较大的差异。
对动态模型的求解中不断的加入控制行为及干扰中，因此在初值确定后，也很难确定模型的解。
因此，要想获取动态流程模拟系统的优良性能，需要对其整体框架进行设计。
1系统整体构成1.1仿真系统聚氯乙烯仿真系统涵盖三个部分：工艺过程数学模拟、控制系统操作界面仿真及控制系统数学模拟。
首先，工艺过程数学模拟，也就是将实际工艺装置用数学模型替代，对工艺过程及设计的行为、特性进行描述。
对温度、组成、流量、压力、相态、相位及能量等都可进行模拟及预测。
其次，控制系统数学模拟，从本质上而言，采用计算机控制系统模型，对软件系统进行拼接、组合，实现对基本的控制功能。
第三，控制系统操作界面仿真。
基于多媒体技术及硬件仿真技术，对生产现场的常规仪表控制系统、计算机控制系统、现场操作环境、控制室环境等进行仿真，目的在于提供一个逼真的操作环境。
通过以上三部分内容的结合，使得PVC 仿真系统实现了对装置的动态仿真，并且具有较好的精确性，通过人机界面实现生产环境的在线，所以，输入数据、输出数据、提出问题及解决问题都可以通过工程化的、实时化的、可操作的在线方式来完成。
在三个部分中，最为重要的应该说是工艺过程数学模拟，如果这个过程缺少实时、准确的动态模拟，那么整个装置的仿真也就没有任何的意义，同时，工艺过程数学摸摸你也是仿真系统所有的部件中技术含量最高的部分。
1.2仿真系统结构本文研究的是采用机理模型进行仿真计算，目的是为了保证软件系统的可靠性及适用范围。

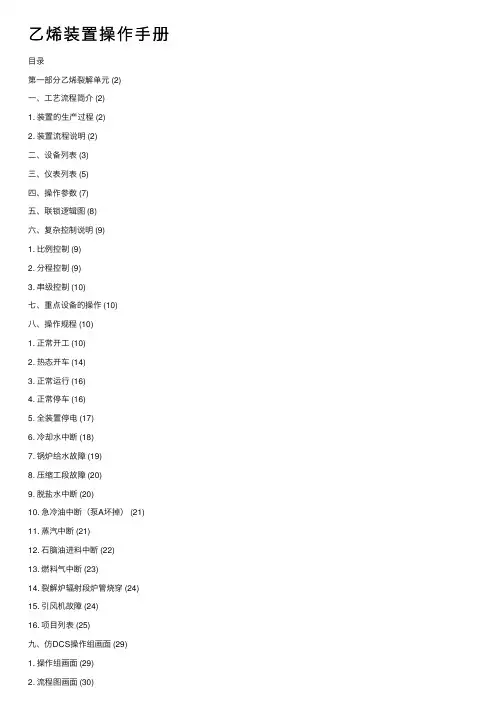

⼄烯装置操作⼿册⽬录第⼀部分⼄烯裂解单元 (2)⼀、⼯艺流程简介 (2)1. 装置的⽣产过程 (2)2. 装置流程说明 (2)⼆、设备列表 (3)三、仪表列表 (5)四、操作参数 (7)五、联锁逻辑图 (8)六、复杂控制说明 (9)1. ⽐例控制 (9)2. 分程控制 (9)3. 串级控制 (10)七、重点设备的操作 (10)⼋、操作规程 (10)1. 正常开⼯ (10)2. 热态开车 (14)3. 正常运⾏ (16)4. 正常停车 (16)5. 全装置停电 (17)6. 冷却⽔中断 (18)7. 锅炉给⽔故障 (19)8. 压缩⼯段故障 (20)9. 脱盐⽔中断 (20)10. 急冷油中断（泵A坏掉） (21)11. 蒸汽中断 (21)12. ⽯脑油进料中断 (22)13. 燃料⽓中断 (23)14. 裂解炉辐射段炉管烧穿 (24)15. 引风机故障 (24)16. 项⽬列表 (25)九、仿DCS操作组画⾯ (29)1. 操作组画⾯ (29)2. 流程图画⾯ (30)⼗、⼄烯装置裂解单元仿真PI&D图 (31)⼗⼀、裂解单元DCS图&现场图 (39)第⼆部分丙烯压缩制冷单元 (58)⼀、⼯艺流程简介 (58)⼆、设备列表 (59)三、仪表列表 (61)四、操作参数 (63)五、联锁系统 (64)六、操作规程 (65)七、仿DCS系统操作画⾯ (76)⼋、压缩机升速曲线 (77)九、⼄烯装置压缩单元仿真PI&D图 (78)⼗、DCS&现场图 (86)第三部分热区分离精制单元 (102)⼀、⼯艺流程简介 (102)1.装置的⽣产过程 (102)3. 装置流程说明 (102)⼆、设备列表 (103)三、仪表列表 (104)四、操作参数 (108)五、复杂控制说明 (109)六、联锁系统 (112)1. MAPD加氢反应器联锁系统的起因与结果 (112)2. 联锁逻辑图 (112)七、操作规程 (113)1. 装置冷态开车过程 (113)2. 正常运⾏ (115)3. 正常停车 (115)4. 热态开车 (116)5. 提量10%操作 (117)6. 降量20%操作 (117)7. 特定事故 (117)8. 项⽬列表 (122)⼋、仿DCS系统操作画⾯ (126)1. 操作组画⾯ (126)2. 流程图画⾯ (126)九、热区分离单元仿真PI&D图 (127)⼗、热区分离单元DCS图&现场图 (132)第⼀部分⼄烯裂解单元⼀、⼯艺流程简介1.装置的⽣产过程⼄烯车间裂解单元是⼄烯装置的主要组成部分之⼀。

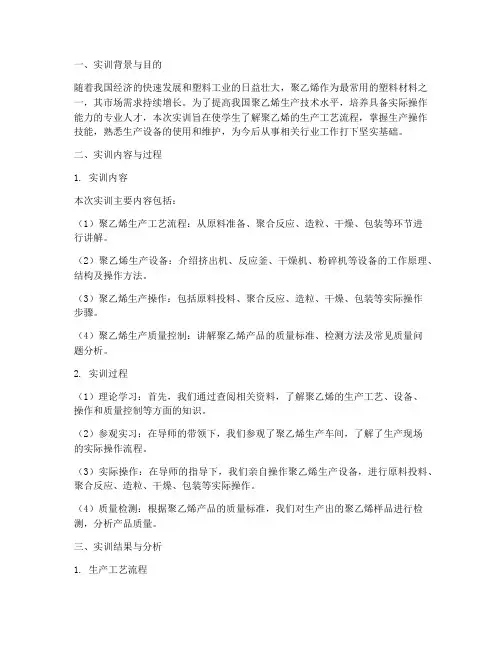

一、实训背景与目的随着我国经济的快速发展和塑料工业的日益壮大，聚乙烯作为最常用的塑料材料之一，其市场需求持续增长。
为了提高我国聚乙烯生产技术水平，培养具备实际操作能力的专业人才，本次实训旨在使学生了解聚乙烯的生产工艺流程，掌握生产操作技能，熟悉生产设备的使用和维护，为今后从事相关行业工作打下坚实基础。
二、实训内容与过程1. 实训内容本次实训主要内容包括：（1）聚乙烯生产工艺流程：从原料准备、聚合反应、造粒、干燥、包装等环节进行讲解。
（2）聚乙烯生产设备：介绍挤出机、反应釜、干燥机、粉碎机等设备的工作原理、结构及操作方法。
（3）聚乙烯生产操作：包括原料投料、聚合反应、造粒、干燥、包装等实际操作步骤。
（4）聚乙烯生产质量控制：讲解聚乙烯产品的质量标准、检测方法及常见质量问题分析。
2. 实训过程（1）理论学习：首先，我们通过查阅相关资料，了解聚乙烯的生产工艺、设备、操作和质量控制等方面的知识。
（2）参观实习：在导师的带领下，我们参观了聚乙烯生产车间，了解了生产现场的实际操作流程。
（3）实际操作：在导师的指导下，我们亲自操作聚乙烯生产设备，进行原料投料、聚合反应、造粒、干燥、包装等实际操作。
（4）质量检测：根据聚乙烯产品的质量标准，我们对生产出的聚乙烯样品进行检测，分析产品质量。
三、实训结果与分析1. 生产工艺流程聚乙烯生产工艺流程主要包括以下环节：（1）原料准备：将聚乙烯原料进行称量、检验，确保原料质量。
（2）聚合反应：将原料投入反应釜，在催化剂的作用下进行聚合反应。
（3）造粒：将聚合后的聚乙烯熔体通过挤出机挤出，形成颗粒状产品。
（4）干燥：将颗粒状聚乙烯进行干燥处理，去除水分。
（5）包装：将干燥后的聚乙烯颗粒进行称重、包装。
2. 生产设备（1）挤出机：将聚乙烯熔体挤出成颗粒状产品。
（2）反应釜：进行聚乙烯的聚合反应。
（3）干燥机：对聚乙烯颗粒进行干燥处理。
（4）粉碎机：将聚乙烯颗粒进行粉碎。
3. 生产操作（1）原料投料：将聚乙烯原料投入反应釜。

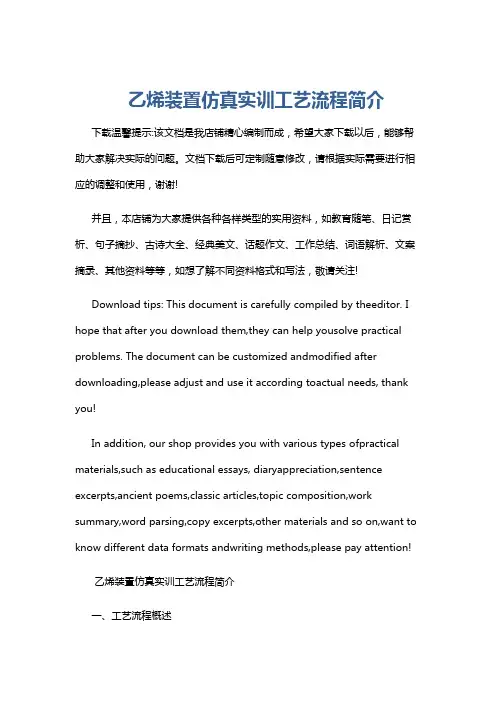

乙烯装置仿真实训工艺流程简介下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
