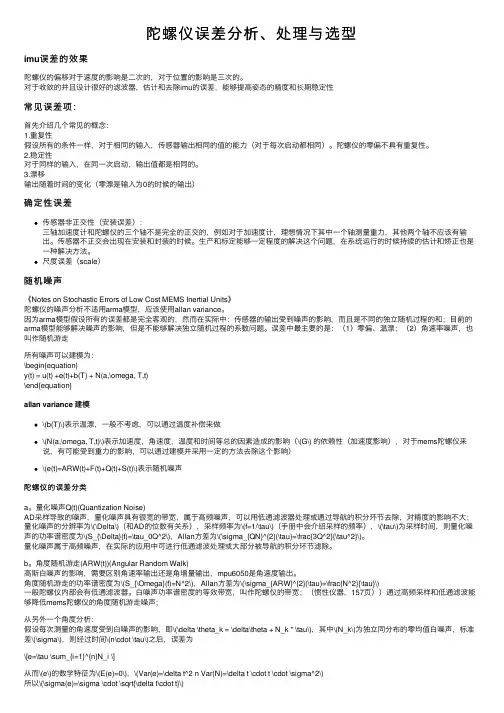

陀螺仪误差分析、处理与选型imu误差的效果陀螺仪的偏移对于速度的影响是⼆次的，对于位置的影响是三次的。
对于收敛的并且设计很好的滤波器，估计和去除imu的误差，能够提⾼姿态的精度和长期稳定性常见误差项：⾸先介绍⼏个常见的概念：1.重复性假设所有的条件⼀样，对于相同的输⼊，传感器输出相同的值的能⼒（对于每次启动都相同）。
陀螺仪的零偏不具有重复性。
2.稳定性对于同样的输⼊，在同⼀次启动，输出值都是相同的。
3.漂移输出随着时间的变化（零漂是输⼊为0的时候的输出）确定性误差传感器⾮正交性（安装误差）：三轴加速度计和陀螺仪的三个轴不是完全的正交的，例如对于加速度计，理想情况下其中⼀个轴测量重⼒，其他两个轴不应该有输出。
传感器不正交会出现在安装和封装的时候。
⽣产和标定能够⼀定程度的解决这个问题，在系统运⾏的时候持续的估计和矫正也是⼀种解决⽅法。
尺度误差（scale）随机噪声《Notes on Stochastic Errors of Low Cost MEMS Inertial Units》陀螺仪的噪声分析不适⽤arma模型，应该使⽤allan variance。
因为arma模型假设所有的误差都是完全客观的，然⽽在实际中：传感器的输出受到噪声的影响，⽽且是不同的独⽴随机过程的和；⽬前的arma模型能够解决噪声的影响，但是不能够解决独⽴随机过程的系数问题。
误差中最主要的是：（1）零偏、温漂；（2）⾓速率噪声，也叫作随机游⾛所有噪声可以建模为：\begin{equation}y(t) = u(t) +e(t)+b(T) + N(a,\omega, T,t)\end{equation}allan variance 建模\(b(T)\)表⽰温漂，⼀般不考虑，可以通过温度补偿来做\(N(a,\omega, T,t)\)表⽰加速度，⾓速度，温度和时间等总的因素造成的影响（\(G\) 的依赖性（加速度影响），对于mems陀螺仪来说，有可能受到重⼒的影响，可以通过建模并采⽤⼀定的⽅法去除这个影响）\(e(t)=ARW(t)+F(t)+Q(t)+S(t)\)表⽰随机噪声陀螺仪的误差分类a。

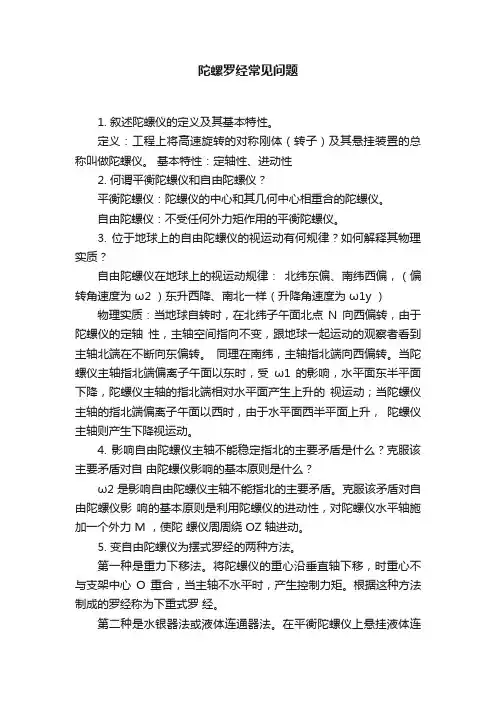

陀螺罗经常见问题1. 叙述陀螺仪的定义及其基本特性。
定义：工程上将高速旋转的对称刚体（转子）及其悬挂装置的总称叫做陀螺仪。
基本特性：定轴性、进动性2. 何谓平衡陀螺仪和自由陀螺仪？平衡陀螺仪：陀螺仪的中心和其几何中心相重合的陀螺仪。
自由陀螺仪：不受任何外力矩作用的平衡陀螺仪。
3. 位于地球上的自由陀螺仪的视运动有何规律？如何解释其物理实质？自由陀螺仪在地球上的视运动规律：北纬东偏、南纬西偏，（偏转角速度为ω2 ）东升西降、南北一样（升降角速度为ω1y ）物理实质：当地球自转时，在北纬子午面北点N 向西偏转，由于陀螺仪的定轴性，主轴空间指向不变，跟地球一起运动的观察者看到主轴北端在不断向东偏转。
同理在南纬，主轴指北端向西偏转。
当陀螺仪主轴指北端偏离子午面以东时，受ω1 的影响，水平面东半平面下降，陀螺仪主轴的指北端相对水平面产生上升的视运动；当陀螺仪主轴的指北端偏离子午面以西时，由于水平面西半平面上升，陀螺仪主轴则产生下降视运动。
4. 影响自由陀螺仪主轴不能稳定指北的主要矛盾是什么？克服该主要矛盾对自由陀螺仪影响的基本原则是什么？ω2 是影响自由陀螺仪主轴不能指北的主要矛盾。
克服该矛盾对自由陀螺仪影响的基本原则是利用陀螺仪的进动性，对陀螺仪水平轴施加一个外力 M ，使陀螺仪周周绕 OZ 轴进动。
5. 变自由陀螺仪为摆式罗经的两种方法。
第一种是重力下移法。
将陀螺仪的重心沿垂直轴下移，时重心不与支架中心O 重合，当主轴不水平时，产生控制力矩。
根据这种方法制成的罗经称为下重式罗经。
第二种是水银器法或液体连通器法。
在平衡陀螺仪上悬挂液体连通器，液体连通器中注入适量的高比重液体（如水银或其他化学溶剂），用以产生控制力矩。
这类罗经一般被称为水银器罗经或称液体连通器罗经。
6. 何谓水平轴阻尼法，它有何特点？水平轴阻尼法是指压缩椭圆长轴的方法，阻尼力矩应施加于陀螺仪的水平轴上。
特点：罗经稳定时主轴稳定在子午面内，但阻尼装置的结构比较复杂，控制力矩与阻尼力矩之间的相位关系很难严格做到恰好相差π /2, 所以阻尼效果会受到影响。
第一章 陀螺罗经误差及其消除陀螺罗经的主轴在方位上偏离地理真北方向的角度称为陀螺罗经误差。
陀螺罗经误差也是船舶真航向与陀螺罗经航向之间的差值或真北与陀螺罗经北之间的差角。
陀螺罗经误差有纬度误差、速度误差、冲击误差、摇摆误差和基线误差。
第一节 纬度误差 (latitude error)一. 纬度误差产生的原因在第一章讨论具有阻尼重物的液体连通器单转子式陀螺罗经时指出,在北纬φ处的静止基座上稳定位置为⎪⎩⎪⎨⎧-=-=M H tg M M r D r 2ωθϕα （2－1） 由(2－1)式可见,位于北纬φ处的具有阻尼重物的水银器式罗经,稳定后罗经主轴并不恰好位于子午面内,而是偏离子午面一个角度αr ,当罗经的结构参数M 、M D 确定后, αr 角仅与地理纬度φ有关,故称为纬度误差。
以具有阻尼重物的液体连通器式罗经为例,分析纬度误差产生的原因消除方法。
当罗经稳定后,罗经主轴指北端自水平面升高θr 角,产生沿水平轴OY 负向的控制力矩M Y =-Mθr ,使主轴产生绕垂直轴OZ 正向的主进动角速度ωPZ ,主轴指北端向西主进动的线速度u 2= Mθr ,与位于北纬φ处因地球自转角速度垂直分量ω2的影响,使主轴指北端东偏的线速度V 2=Hω2等值反向,亦即u 2＝V 2。
于是,罗经主轴相对于子午面获得稳定。
由于罗经主轴指北端自水平面升高θr 角,阻尼重物则产生与θr 角成正比的阻尼力矩M D θr 沿垂直轴OZ 作用,指OZ 轴的正向。
因此,阻尼力矩M Z 将引起罗经主轴绕水平轴OY 的阻尼进动角速度ωPY ＝M D θr /H ,亦即主轴指北端以阻尼进动线速度u 3= M D θr 向下运动,罗经主轴不能在子午面内r 点稳定。
欲使罗经主轴获得相对于水平面的稳定。
只有借助于主轴相对于水平面的升降视运动的线速度V 1=Hω2α与阻尼进动线速度u 3的平衡。
为此,主轴指北端只有自子午面向东偏离适当的方位角αr ,并满足条件:⎩⎨⎧==r D r M H u V θαω131 （2－2） 即阻尼力矩M D θr 使主轴指北端向下进动的线速度u 3与视运动线速度V 1等值反向。
1、什么叫纬度误差？其符号如何确定？如何消除纬度误差？纬度误差是由于陀螺罗经采用垂直轴阻尼法而附加产生的与纬度有关的指向误差。
在北纬静止基座上，具有阻尼重物的液体连通器式陀螺罗经和电磁控制式陀螺罗经的纬度误差表达式分别为： ϕαtan M M D r -=ϕαtan K K D r -=对于结构参数M 、M D 确定的陀螺罗经，αr 仅与船舶所在纬度正切成正比。
在北纬， αr 为负值，即东误差；在南纬，αr 为正值，即西误差。
消除方法：外补偿法：利用一套解算装置，根据误差公式计算出误差的大小和符号，从罗泾的航向读数中扣除误差的方法。
通过转动刻度盘或基线的办法来补偿。
内补偿法：利用一套解算装置，计算并输出与误差相关的补偿力矩，抵消引起误差的多余力矩，使主轴可稳定在子午面内，从根本上消除误差的方法。
2、写出速度误差的常用表达式并分析其特点。
C v C v C v Cv e rv sin cos Re cos R sin R cos e 1e +=+=ϕωωα 当纬度不高，速度不快时，可用简化公式：ϕωαcos R cos e e rv C v =陀螺罗经的速度误差仅与船舶航速V ，航向C 及所在地纬度有关，与罗经结构参数无关。
速度误差随船速而变化：船速V 越大，速度误差越大；反之亦然。
由于COS ϕ随纬度ϕ的增高而减小，因此ϕ增高时，速度误差增大。
当ϕ高过70°时，速度误差增加得很快。
速度误差随船舶航向C 而变。
在0°和180°航向上，即正南正北时，速度误差最大在90°和270°航向上，即正东正西时，速度误差为0°。
3、什么是基线误差？具有哪些特点？驾驶员如何对基线误差进行测定和校正？基线误差：在安装罗经时罗经的基线与船首尾线不平行时产生的读数误差为基线误差。
基线误差的大小与符号不随时间变化，是一种固定误差。
当基线向船舶右舷偏开时，罗经航向读数大于真航向，此时为西误差，用W 表示，当基线向船舶左舷偏开时，罗经航向读数小于真航向，此时为东误差，用E 表示。
1：陀螺仪组成，定义，基本特性？组成：由转子和内环，外环及基座组成的悬挂装置共同构成。
定义：高速旋转的对称刚子及其悬挂装置。
基本特性：1，定轴性2，进动性2：影响主轴不能稳定指北的主要原因？在其他纬度上，地球自转角速度垂直分量W2 是~3：下重式摆式陀螺罗经指北原理：下重式：利用陀螺仪的进动性，施加控制力矩使其克服地球自转角速度的影响，跟踪地理子午面的运动，实现自动找北功能，还需对等幅摆动进行处理，使其实现减幅运动，并最终能稳定于地理子午面内，具有指北功能摆式：在已装置重力控制设备的摆式陀螺罗经上，必须再指一个阻尼设备使其阻尼力矩产生的新的角速度，当主轴向着稳定位置运动则使其速度加快，当主轴偏离稳定位置时，速度减慢，从而使主轴通过减幅摆动能较快的抵达其稳定位置。
4：什么是陀螺罗经的阻尼因数和阻尼周期？阻尼因数：表示主轴在方位角上减幅摆动过程的快慢程度。
阻尼周期：表示罗经作减幅摆动时，主轴阻尼摆动一周所需的时间5：什么是陀螺罗经的纬度误差，如何消除？采用垂直轴阻尼法的陀螺罗经，主轴指北端的稳定位置不在子午面内，其在方位上偏离子午面的角度，称为纬度误差。
消除方法：1 外补偿法2 内补偿法6：什么是陀螺罗经的速度误差？因素有关？如何消除？船舶作恒速恒向运动时，陀螺罗经主轴的稳定位置，与船速为零时主轴稳定位置二者在方位上的夹角有关因素：船舶航向，航速与船舶所在纬度消除方法查表法外补偿内补偿7:简述平衡陀螺仪、自由陀螺仪、摆性陀螺仪的定义，何为陀螺仪的定轴性和进动性？若三自由度陀螺仪的重心G与几何中心O相重合，则称为平衡陀螺仪。
若三自由度陀螺仪的中心G与几何中心O不重合，则称为摆性陀螺仪。
不受外力矩作用的平衡陀螺仪，成为自由陀螺仪。
定轴性：当陀螺仪的转子不断高速旋转时，若转动其基座，与一般刚体没有区别，主轴将随基座一起转动而改变指向。
但当转子绕主轴高速旋转时，若再转动其基座，则主轴OX不再随基座一起转动，而是保持其原有的空间指向不变，表现为定轴性。
陀螺罗经第一章 陀螺罗经指北原理陀螺罗经是船舶上指示方向的航海仪器。
其基本原理是把陀螺仪的特性和地球自转运动联系起来，自动地找北和指北。
描述陀螺罗经指北原理所涉及的内容用式（1－1）表示:陀螺罗经=陀螺仪+地球自转+控制设备+阻尼设备 （1－1）第一节 陀螺仪及其特性一. 陀螺仪的定义与结构凡是能绕回转体的对称轴高速旋转的刚体都可称为陀螺。
所谓回转体是物体相对于对称轴的质量分布有一定的规律,是对称的。
常见的陀螺是一个高速旋转的转子。
回转体的对称轴叫做陀螺转子主轴,或称极轴。
转子绕这个轴的旋转称为陀螺转子的自转。
陀螺转子主轴相当于一个指示方向的指针，如果这个指针能够稳定地指示真北，陀螺仪就成为了陀螺罗经。
如图1-1所示，一个陀螺用一个内环（视其水平放置，也可称水平环）支承起来，在自转轴（主轴）水平面内，与主轴相垂直的方向上，用水平轴将内环支承在外环（垂直环）上，而外环则用与水平轴相垂直的垂直轴支承在固定环及基座上。
把高速旋转的陀螺安装在这样一个悬挂装置上,使陀螺主轴在空间具有一个或两个转动自由度,就构成了陀螺仪。
可以看出高速旋转的转子及其支承系统是构成陀螺仪的两个要素。
实用罗经中，陀螺仪转子的转速都是每分钟几千转到每分钟几万转。
陀螺仪的支承系统应具有这样的特点，即它应保证主轴在方位上指任何方向，在高度上指示任何高度，总之，能指空间任何方向。
由此，我们可以将陀螺仪概述为：陀螺转子借助于悬挂装置可使其主轴指空间任意方向，这种仪器就叫陀螺仪。
实用陀螺仪，其转子、内环及外环等相对主轴、水平轴以及垂直轴都是对称的，无论几何形体或质量都是对称的。
重心与几何中心相重合的陀螺仪称为平衡陀螺仪。
不受任何外力矩作用的陀螺仪称为自由陀螺仪。
工程上应用的都是自由陀螺仪。
陀螺仪的转子能绕一个轴旋转，它就具备了一个旋转自由，也就是具有一个自由度。
像图1-1所示的陀螺仪，1－转子；2－内环；3－外环；4－固定环；5－基座图1－1具有三个自由度,一是转子绕O X轴作自转运动,一是转子连同内环绕OY轴(水平轴)转动,一是转子连同内环和外环绕OZ轴(垂直轴)转动。
中文：航海仪器课程名称英文：Navigation Apparatus课程编号 1105300 学分/学时 3.5/60所属教研室航海教研室先修课程 高等数学、大学物理、理论力学、电路与电机、无线电技术等课程类型 专业课 考核方式 考试开课专业 航海技术专业教学目的和要求目的:本课程是航海技术专业的一门主干专业课。
其目的是使学生掌握正确使用航海仪器应具备的基本知识和技能，并通过国家海事局要求的《航海仪器的正确使用》评估项目和《航海学》考试。
要求:1、理解陀螺罗经和磁罗经的指北原理及其结构组成，掌握测定和校正仪器误差的方法，熟练掌握仪器的正确使用方法与保养工作。
2、掌握测深仪和计程仪的基本原理、正确使用方法与维护保养工作。
3、掌握罗兰C系统、GPS/DGPS卫星导航系统的组成、定位原理和定位精度，熟练掌握GPS 卫导仪和罗兰C接收机的正确使用方法。
4、掌握AIS系统的功能、组成与特点，并能正确使用AIS收发机。
5、了解VDR和组合导航系统的主要功能与特点等。
教学内容和基本要求（分章节）绪论第一章 陀螺罗经的指北原理第一节 陀螺仪及其特性第二节 陀螺仪在地球上的视运动第三节 变自由陀螺仪为陀螺罗经的方法第四节 摆式罗经的等幅摆动和减幅摆动第五节 电磁控制式罗经原理第六节 光纤陀螺罗经定向原理基本要求：正确理解陀螺罗经的指北原理。
本章重点：陀螺罗经的指北原理。
本章难点：陀螺罗经的指北原理。
教学内容及基本要求（分章节）第二章 陀螺罗经误差及其消除第一节 纬度误差第二节 速度误差第三节 冲击误差第四节 其它误差基本要求：掌握陀螺罗经的各种误差的定义、特点及其校正方法。
本章重点：陀螺罗经的各种误差的特点及其校正方法。
本章难点：陀螺罗经纬度误差、速度误差的原因分析。
第三章双转子陀螺罗经第一节 安许茨4型罗经概述、主罗经结构组成、使用与保养第二节 安许茨20型罗经第三节 北辰CMZ500型罗经基本要求：掌握安许茨罗经的主罗经结构组成及各主要部件的作用，能熟练使用安许茨4型陀螺罗经。
