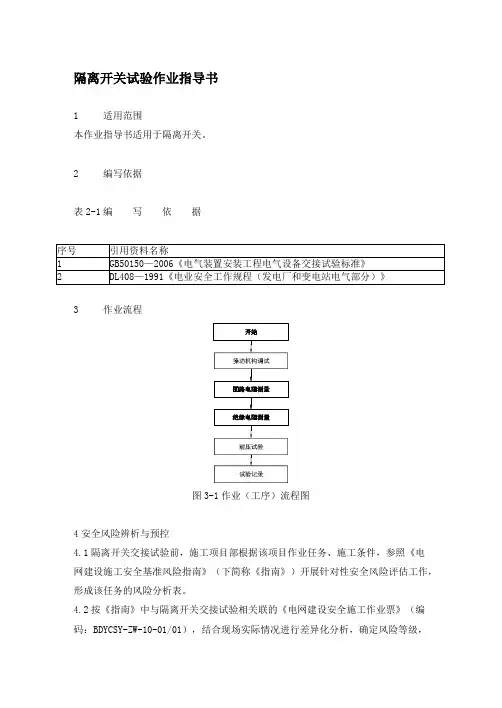

隔离开关试验作业指导书1 适用范围本作业指导书适用于隔离开关。

2 编写依据表2-1 编写依据3 作业流程图3-1 作业（工序）流程图4安全风险辨析与预控4.1隔离开关交接试验前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《指南》中与隔离开关交接试验相关联的《电网建设安全施工作业票》（编码：BDYCSY-ZW-10-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4-1作业任务安全基准风险指南5 作业准备5.1 人员配备表5-1 作业人员配备表5-2 主要工器具及仪器仪表配置6 作业方法6.1 开始6.1.1 检查隔离开关的一次状态，保证其与带电设备有明显断开点。

6.1.2 试验前工作票已开好，人员试验前的技术交底与安全交底已完成。

6.1.3 一次设备机械部分已安装完成，机械无卡涩。

6.1.4 隔离开关电气部分安装完毕，具备试验条件。

6.2 操动机构调试6.2.1 根据实际的操作电源，用调压器或试验电源调整电源电压到额定的80％，操动机构可靠分合。

6.2.2 根据实际的操作电源，用调压器或试验电源调整电源电压到额定的110％，操动机构可靠分合。

6.3 回路电阻测试启动测试仪开始测量，待测量值稳定，仪器指示无变化时，记录测量电阻值。

6.4 测量绝缘电阻6.4.1选择合适位置，将绝缘电阻表水平放稳，试验前对绝缘电阻表本身进行检查。

6.4.2 将绝缘电阻表的接地端与被试品的接地端连接，将带屏蔽的连接线接到被试品的高压端（必要时接上屏蔽环）。

开关设备常规预防性试验第一节测量绝缘电阻一、试验目的检查开关设备主回路整体对地、断口之间绝缘状况，判定开关设备各部分对地绝缘电阻是否满足运行需要。

二、试验周期真空断路器：1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。

2、必要时。

负荷开关：1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。

2、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。

自首次预防性试验起，其后最长以6年为一个周期进行试验。

3、必要时。

三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。

2、确定开关设备具备试验条件：落实安全措施，停电并验明无电。

3、测量各相整体对地绝缘电阻：将各相用短接线短接，用兆欧表2500V档位进行测量，仪表“L”端测试线接断路器其中一相，“E”端测试线接开关设备金属外壳。

4、测量断口间绝缘电阻：将开关上部三相用短接线短接，下部三相用短接线短接后接地。

用兆欧表2500V档位进行测量，仪表“L”端测试线接断路器上部其中一相，“E”端测试线接开关设备金属外壳。

5、放电：所测三相开关分别对地进行充分放电。

6、拆除短接线、接地线：拆除所有短接线和接地线。

7、整理仪器：收拾整理仪表。

四、合格标准1、用兆欧表2500V档位测量，绝缘电阻6kV、10kV真空断路器断口绝缘电阻A级检修后大于等于1000MΩ，运行中或B级检修后大于等于300MΩ。

2、负荷开关二次回路用兆欧表1000V档位测量，二次回路绝缘电阻不低于2MΩ。

五、注意事项1、开关设备停电，并将开关设备与有电部分隔离2、拆除出线高压电缆，防止反送电。

3、气体绝缘开关设备应检查气体密度计指示正常。

4、开关设备试验用全部短接线应登记，试验完成后要全部拆除。

第二节测量导电回路电阻一、试验目的检查开关设备动、静触头之间的接触电阻，判定开关设备三相导电回路电阻是否平衡，是否能够满足运行需求。

110kV郑家营输变电工程隔离刀闸安装作业指导书2008--07--28 发布 2008--08--05 实施云南建源电力工程有限公司发布前言根据变电站变实际情况，确保安装及调试顺利进行，特编制本作业指导书。

本作业指导书由云南建源电力工程有限公司提出本作业指导书主要起草单位：云南建源电力工程有限公司批准人：审核人：编制人：本作业指导书由云南建源电力工程有限公司总工室负责解释目录一、引言 (1)二、编制依据 (1)三、隔离刀闸安装工艺要求 (1)四、安全及文明施工 (2)五、危险点预测与预控措施 (1)隔离刀闸安装作业指导书一、引言隔离刀闸是变电站的主要一次设备之一，是变电站停电过程中的明显断开点，隔离刀闸的安装工艺和质量关系到隔离到的运行。

二、编制依据《电气装置安装工程质量检验及评定规程》《厂家安装说明书》三、隔离刀闸安装工艺要求3.1、瓷柱安装外观检查：清洁、无裂纹；瓷铁胶合处粘合牢固；瓷柱与底平面操作轴间连接螺栓紧固；触指、触头清洁，无损伤、变形。

瓷柱安装垂直，相间距离符合厂家说明书上的数值。

3.2、导电部分可挠软连接检查：连接可靠，无折损；接线端子检查：清洁，平整，并涂有电力合脂；有镀银层的触头表面检查：完整、无脱落。

3.3、传动部件传动部件安装正确、固定牢固；操作检查：咬合准确，轻便灵活；辅助开关动作可靠，触点接触良好；接地刀与主触头间机械或电气闭锁准确可靠；对于刀闸电动时，在分、合闸极限位置时，可靠切除电源；机构箱密封垫完好。

3.4、隔离开关的调整合闸状态时，触头相对位置、备用行程及触头两侧接触压力；分闸状态触头间净距离或拉开角度，符合厂家说明书上的要求。

触头接触时的不同期允许值：110隔离刀不大于10mm。

引弧触头与主动触头动作顺序正确；隔离开关与操作机构联动平稳、无卡阻。

防松螺母紧固、开口销张开。

3.5、接地底座、机箱机接地牢固，导通良好。

3.6、油漆隔离底座镀锌槽钢的焊接部位，即时清理焊渣，并刷防锈漆，在底座槽钢喷、刷漆时，用塑料布对瓷柱进行包裹，防止被油漆污染；接地刀的垂直连杆、水平连杆均刷黑漆。

xxxx有限公司110kV预防性试验施工方案一、方案目标与范围1.1 目标我们这个方案的关键目标是为xxxx有限公司量身定制一个全面的110kV预防性试验施工方案，确保设备安全可靠地运转，尽量减少故障发生的几率，同时提升电力系统的稳定性和经济效益。

1.2 范围这个方案覆盖xxxx有限公司所有的110kV变电站和相关设备，尤其聚焦于变压器、断路器、隔离开关和母线等重要设备的预防性试验，确保施工过程中能做到安全、规范而且有操作性。

二、组织现状与需求分析2.1 组织现状目前，xxxx有限公司在110kV电力系统方面，设备的日常维护和检修频率挺高的，但我们发现缺乏一个系统化的预防性试验计划，这样一来，设备的运行可靠性和安全性都无法得到很好的保障。

定期进行设备试验，能够有效地发现潜在的问题并及时处理。

2.2 需求分析1. 提高设备可靠性：通过定期的预防性试验，能够及时发现并解决设备故障，降低停电事故的发生率。

2. 降低维护成本：有了预防性试验，可以减少因设备故障而造成的突发维修，从而降低整体的维护开支。

3. 规范操作流程：制定清晰的施工方案和操作规范，确保每一项试验都能按照标准流程进行，从而提升工作效率。

三、实施步骤与操作指南3.1 施工准备3.1.1 人员培训- 培训内容：涵盖安全规范、设备操作规程和试验流程。

- 培训方式：理论与实践相结合，确保每位参与人员都能熟悉操作流程。

3.1.2 设备检查- 对试验设备的完整性和功能进行检查，确保试验工具和仪器都处于良好的工作状态。

- 准备必要的安全防护装备，比如安全帽、绝缘手套和护目镜等。

3.2 试验项目3.2.1 变压器试验- 绝缘电阻测试：使用绝缘电阻测试仪测量变压器绕组和地之间的绝缘电阻，标准值应大于5MΩ。

- 变比测试：确保变压器的变比处于允许范围内。

3.2.2 断路器试验- 电气性能测试：包括分合闸时间和触头接触电阻等，确保符合技术标准。

- 绝缘强度测试：进行直流高压试验，确保绝缘强度满足要求。

高压开关柜预防性试验作业指导书编制时间：2023年十月二十日序号安全措施内容1 2试验应填写变电第一种工作票工作开头前工作票许可人和工作票负责人共同确认现场所做安全措施是否完备、符合现场实际状况序号规程标准内容1《沟通无间隔金属氧化物避雷器》GB11032-20232 3《电气装置安装工程电气设备交接试验标准》GB50150-2023 《预防性试验作业指导书》〔35kV 分册〕4《电力设备预防性试验规程》DL/T 596—19965《电业安全工作规程〔电力线路局部〕》DL409-19916《现场绝缘试验实施导则第 4 局部:沟通耐压试验》DL/T 474.4-2023 7《现场绝缘试验实施导则第 5 局部:避雷器试验》DL/T 474.5-20238《带电设备红外诊断应用标准》DL/T 664-20239《电力设备预防性试验规程》Q/CSG 1 0007-202310 《高压开关柜作业指导书》11 历次预防性试验报告序号1 2 3 4 5试验工程内容导电回路电阻试验绝缘电阻试验避雷器直流1mA电压U1mA及0.75U1mA下的泄漏电流试验沟通耐压试验红外测温试验高压开关柜预防性试验作业指导书一、适用范围工作。

二、参考资料及标准标准三、试验工程:四、安全及预控措施1．安全措施：序号1 工作内容试验前预备危急点把有故障的试验设备带预控措施工作前应检查试验设备是否齐备、序号安全措施内容试验负责人应由有阅历的人员担当，试验开头前，试验负责人应对全体试验人员具体交3代试验中的安全留意事项；明确站内带电设备范围，做好安全隔离措施，与带电局部保持足够的安全距离4试验用的接地线应有牢靠的接地点，试验设备及被试设备需接地的端子应牢靠接地5试验时用的放电地线的接地端应牢靠接地，绝缘手套、绝缘鞋应穿好6临时电源要有安全保护措施，带电局部不得暴露7试验引线应尽量缩短，必要时用绝缘物支撑结实8试验人员进入试验场地必需配戴安全帽；高空作业时必需使用安全带试验现场需设置警示带、围栏，并在警示带或围栏上向外悬挂“止步，高压危急”，“禁9止入内，高压危急”等标示牌，并派人看管，被试设备两端不在同一点时，另一端还应设置警示带、围栏、标示牌，派人看管试验前应将被试设备与其它设备的连接断开，并留有足够的安全距离；与被试设备相邻10的其他设备应牢靠接地11 为保证人身和设备安全，在进展绝缘电阻测量后应对试品充分放电。

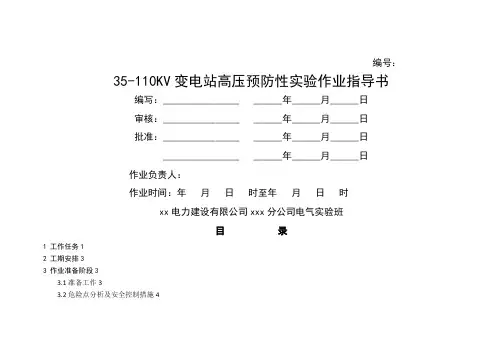

编号：35-110KV变电站高压预防性实验作业指导书编写：________________ ______年______月______日审核：________________ ______年______月______日批准：________________ ______年______月______日________________ ______年______月______日作业负责人：作业时间：年月日时至年月日时xx电力建设有限公司xxx分公司电气实验班目录1 工作任务12 工期安排33 作业准备阶段33.1 准备工作33.2 危险点分析及安全控制措施43.3 人员分工44 作业阶段44.1 开工44.2 确认危险点及安全措施54.3工器具64.4 作业流程及实验标准64.5 竣工165 结束阶段166 附件161 范围本指导书适用于供用电公司110KV变电站高压实验全部校验。
