人教版高二物理选修3-1第二章2.8多用电表的原理同步课时练习题

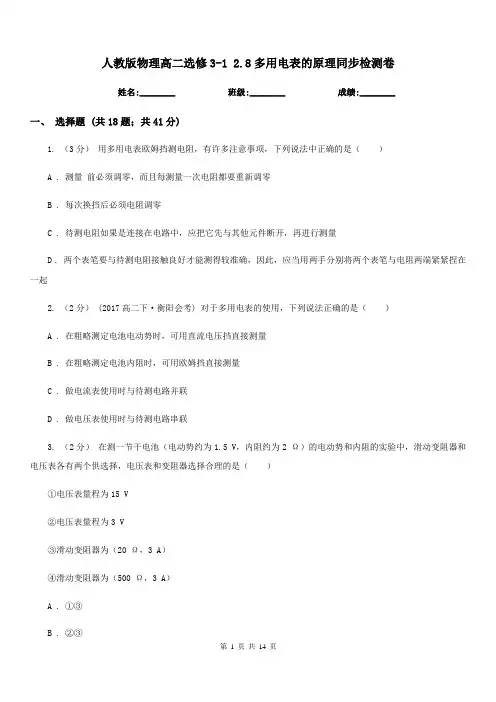

人教版物理高二选修3-1 2.8多用电表的原理同步检测卷姓名:________ 班级:________ 成绩:________一、选择题 (共18题；共41分)1. （3分）用多用电表欧姆挡测电阻，有许多注意事项，下列说法中正确的是（）A . 测量前必须调零，而且每测量一次电阻都要重新调零B . 每次换挡后必须电阻调零C . 待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量D . 两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起2. （2分） (2017高二下·衡阳会考) 对于多用电表的使用，下列说法正确的是（）A . 在粗略测定电池电动势时，可用直流电压挡直接测量B . 在粗略测定电池内阻时，可用欧姆挡直接测量C . 做电流表使用时与待测电路并联D . 做电压表使用时与待测电路串联3. （2分）在测一节干电池（电动势约为1.5 V，内阻约为2 Ω）的电动势和内阻的实验中，滑动变阻器和电压表各有两个供选择，电压表和变阻器选择合理的是（）①电压表量程为15 V②电压表量程为3 V③滑动变阻器为（20 Ω，3 A）④滑动变阻器为（500 Ω，3 A）A . ①③B . ②③C . ①④D . ②④4. （2分）右图是一个电工应用某种逻辑电路制作的简单车门报警电路图。

图中的两个按钮开关分别装在汽车的两道门上。

只要其中任何一个开关处于开路状态，发光二极管就发光。

请你根据报警装置的要求，在电路图的虚线框内应是何种电路？（）A . 与门B . 或门C . 非门D . 与非门5. （2分）在如图所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“1”时，则在C 和D 端输出的电信号分别为（）A . 1和0B . 0和1C . 1和lD . 0和06. （2分）如图为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻R′时，其阻值将变得远小于R ，小灯泡L发光。

多用电表同步练习1、关于多用电表表面上的刻度线，下列说法中正确的是( ABD )．A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用同一刻度B．电阻刻度是不均匀的C．交流电压刻度线是均匀的D．电阻刻度上的零刻度线与直流电流的最大刻度线相对应2、用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误．．的( AD )．A．测量前必须调零，而且每测一次电阻都要重新调零B．每次换挡后必须电阻调零C．待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量D．两个表笔要与待测电阻接触良好才能测得较准确，为此，应当用两个手分别将两个表笔与电阻两端紧紧捏在一起3、关于多用电表，下列说法正确的是（C ）①多用电表是电压表、电流表、欧姆表共用一个表头改装而成的。

②多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势。

③多用电表的电压挡、电流挡和欧姆挡都是靠外部提供电流的。

④用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的。

A、①②B、③④C、①④D、②③5、用多用电表测直流电压U和测电阻R时，若红表笔插入多用表的（＋）插孔，则( B )A.测U时电流从红表笔流入多用表，测R时电流从红表笔流出多用表B.测U、R电流均从红表笔流入多用表C.测U、R电流均从红表笔流出多用表6、要用多用电表检测的阻值约为1kΩ的电阻R1和10Ω的电阻R2，测量前表针指在左端“∞”位置处，刻度盘中央处的刻度为“10”，则以下正确操作的顺序是___________________.A.将红、黑表笔分别插入正(+)、负(－)测试笔插孔B.旋转选择开关，使对准欧姆档的“×100”档处C.旋转选择开关，使之对准欧姆档的“×1”档处D.将两表笔短接并调节调零旋钮，使指针指到表的最右端，随后将两表笔分离。

E.将两表笔分别与R1的两端相接，测出R1的阻值F.将两表笔分别与R 2的两端相接，测出R 2的阻值G.将表笔从测试笔插孔中拔出，并将选择开关置于“OFF ”档或交流电压最高档用万用电表的欧姆档测电阻时，不换档不进行红黑表笔短接调零，换档必需进行红黑表笔短接调零。

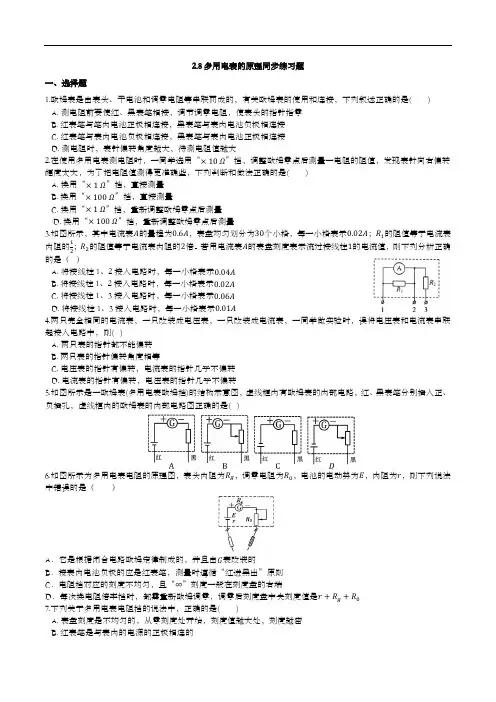

2.8多用电表的原理同步练习题一、选择题1.欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，下列叙述正确的是( )A. 测电阻前要使红、黑表笔相接，调节调零电阻，使表头的指针指零B. 红表笔与笔内电池正极相连接，黑表笔与表内电池负极相连接C. 红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接D. 测电阻时，表针偏转角度越大，待测电阻值越大2.在使用多用电表测电阻时，一同学选用“×10 Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是( )A. 换用“×1 Ω”挡，直接测量B. 换用“×100 Ω”挡，直接测量C. 换用“×1 Ω”挡，重新调整欧姆零点后测量D. 换用“×100 Ω”挡，重新调整欧姆零点后测量3.如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的12；R2的阻值等于电流表内阻的2倍。

若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A. 将接线柱1、2接入电路时，每一小格表示0.04AB. 将接线柱1、2接入电路时，每一小格表示0.02AC. 将接线柱1、3接入电路时，每一小格表示0.06AD. 将接线柱1、3接入电路时，每一小格表示0.01A4.两只完全相同的电流表，一只改装成电压表，一只改装成电流表，一同学做实验时，误将电压表和电流表串联起接入电路中，则( )A. 两只表的指针都不能偏转B. 两只表的指针偏转角度相等C. 电压表的指针有偏转，电流表的指针几乎不偏转D. 电流表的指针有偏转，电压表的指针几乎不偏转5.如图所示是一欧姆表(多用电表欧姆挡)的结构示意图，虚线框内有欧姆表的内部电路，红、黑表笔分别插入正、负插孔，虚线框内的欧姆表的内部电路图正确的是( )6.如图所示为多用电表电阻的原理图，表头内阻为R g，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中错误的是（）A．它是根据闭合电路欧姆定律制成的，并且由G表改装的B．接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则C．电阻挡对应的刻度不均匀，且“∞”刻度一般在刻度盘的右端D．每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是r+R g+R07.下列关于多用电表电阻挡的说法中，正确的是( )A. 表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B. 红表笔是与表内的电源的正极相连的C. 测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D. 为了减小误差，应尽量使指针指在中间刻度附近8.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度45处．现用该表测一未知电阻，指针偏转到满刻度的15处，则该电阻的阻值为( )A. 4RB. 5RC. 10RD. 16R9.如图所示是简化的多用电表的电路图．选择开关S与不同接点连接，就组成不同的电表，下说法中的正确说法是( )A. S与1、2连接时，多用电表就成了电流表，且前者量程较大B. S与5、6 连接时，多用电表就成了电流表，且前者量程较大C. S与5、6连接时，多用电表就成了电压表，且前者量程较大D. S与3、4连接时，多用电表就成了欧姆表10.用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( )A. 测量前必须调零，而且每测量一次电阻都要重新调零B. 每次换挡后必须电阻调零C. 待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量D. 两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起11.用多用电表欧姆挡(×100)测试三只二极管，其结果依次如图①②③所示，关于二极管的说法正确的是( )A. ①是完好的，且a端为正极B. ②是完好的，且a端为正极C. ②是完好的，且b端为正极D. ③是完好的，且b端为正极12.用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，则( )A. 测U时电流从红表笔流入多用电表，测R时电流从红表笔流出多用电表B. 测U、测R电流均从红表笔流入多用电表C. 测U、测R电流均从红表笔流出多用电表D. 测U时电流从红表笔流出多用电表，测R时电流从红表笔流入多用电表13.如图中B为电源，R1、R2为电阻，S为开关．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )A. 保持S闭合，将红表笔接在a处，黑表笔接在b处B. 保持S闭合，将红表笔接在b处，黑表笔接在a处C. 将S断开，红表笔接在a处，黑表笔接在b处D. 将S断开，红表笔接在b处，黑表笔接在a处14.如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是( )A. 直流10 V挡B. 直流0.5 A挡C. 直流 2.5 V挡D. 欧姆挡15.如图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻r g=100 Ω，调零电阻最大阻值R=50 kΩ，串联的固定电阻R0=50 Ω，电池电动势E＝1.5 V，用它测量电阻R x，能较准确测量的阻值范围是( )A. 30 kΩ～80 kΩB. 3 kΩ～8 kΩC. 300 kΩ～800 kΩD. 3 000 kΩ～8 000 kΩ16.一只多用电表有4个欧姆挡，分别为×1、×10、×100、×1 k，欧姆挡表盘的中间刻度值为“15”．现用它来测量一未知电阻的阻值，先将选择开关置于“×100”挡处，接着将红表笔和黑表笔接触，发现表针指在“0”处，然后进行测量，结果发现表针指在欧姆挡刻度值为“200”的刻度线附近，为了使测量结果更准确，必须换挡并重新测量，下列说法正确的是( )A. 必须将选择开关改为置于“×10”挡处B. 必须将选择开关改为置于“×1”挡处C. 换挡之后必须重新调零才能进行测量D. 换挡之后不必重新调零就能进行测量17.如图所示，为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是( )A.a孔插红表笔B. 表盘刻度是均匀的C. 用×100 Ω挡测量时，若指针指在0 Ω附近，则应换用×1 kΩ挡D. 测量“220 V 100 W”的泡的电阻，会发现测量的电阻比484 Ω小得多18.一个多用电表的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度．这时测量出的电阻值R测与所测电阻的真实值R真相比较，下列说法中正确的是( )A.R测=R真B. R测>R真C. R测<R真D. 无法判断二、填空题19.如图甲，是一个简易的多用电表简化电路图，作为电压表使用时，选择开关应接________；作为欧姆表使用时，选择开关应接________ （填“1”、“2”或“3”）；使用时，电流一定从________端流入多用电表（填“A”或“B”）．20.游标为20分度(测量值可准确到0.05 mm)的卡尺示数如图所示，两测脚间狭缝的宽度为________ mm；如图所示是学生实验用的多用电表刻度盘，当选用量程为50 V的直流电压档测量电压时，表针指于图示位置，则所测电压为________ V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为________Ω.21.图为一正在测量中的多用电表表盘．a.如果是用×10 Ω挡测量电阻，则读数为________Ω.b.如果是用直流10 mA挡测量电流，则读数为________ A.c.如果是用直流5 V挡测量电压，则读数为________ V.22.（1）用多用电表的欧姆挡测量阻值约为几十kΩ的电阻R x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆挡调零旋钮，把你认为正确步骤前的字母按合理的顺序填写在横线上________．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准OFF挡，并拔出两表笔（2）正确操作后，多用电表的指针位置如图所示，此被测电阻R x的阻值约为________Ω.25.如图是一个多用表欧姆档内部电路示意图。

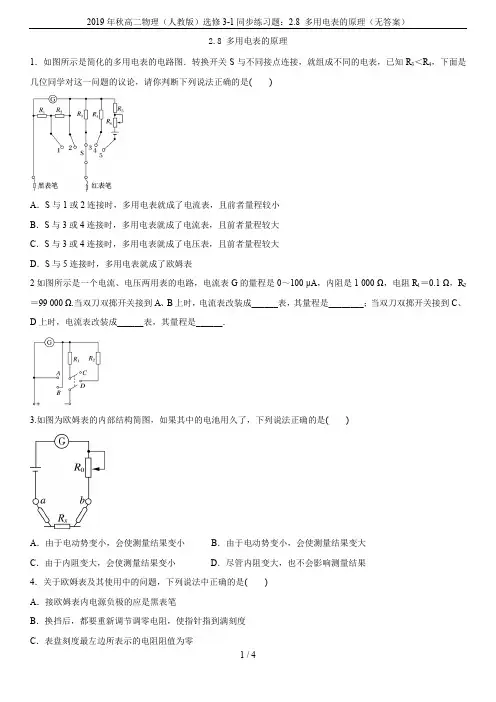

2.8 多用电表的原理1．如图所示是简化的多用电表的电路图．转换开关S与不同接点连接，就组成不同的电表，已知R3＜R4，下面是几位同学对这一问题的议论，请你判断下列说法正确的是()A．S与1或2连接时，多用电表就成了电流表，且前者量程较小B．S与3或4连接时，多用电表就成了电流表，且前者量程较大C．S与3或4连接时，多用电表就成了电压表，且前者量程较大D．S与5连接时，多用电表就成了欧姆表2如图所示是一个电流、电压两用表的电路，电流表G的量程是0～100 μA，内阻是1 000 Ω，电阻R1＝0.1 Ω，R2＝99 000 Ω.当双刀双掷开关接到A、B上时，电流表改装成______表，其量程是________；当双刀双掷开关接到C、D上时，电流表改装成______表，其量程是______．3.如图为欧姆表的内部结构简图，如果其中的电池用久了，下列说法正确的是()A．由于电动势变小，会使测量结果变小B．由于电动势变小，会使测量结果变大C．由于内阻变大，会使测量结果变小D．尽管内阻变大，也不会影响测量结果4．关于欧姆表及其使用中的问题，下列说法中正确的是()A．接欧姆表内电源负极的应是黑表笔B．换挡后，都要重新调节调零电阻，使指针指到满刻度C．表盘刻度最左边所表示的电阻阻值为零D ．表盘上所标明的电阻阻值刻度是均匀的5．某同学设计了一个多量程多用电表，其内部结构原理图如图所示．其电流表的量程分别为10 mA 和250 mA ，电压表的量程分别为10 V 和250 V ，电阻挡分别为×10 Ω和×100 Ω.则下列说法正确的是( )A ．功能选择开关S 与“1”相接时，所测物理量和量程分别是直流电流、250 mAB ．功能选择开关S 与“3”相接时，所测物理量和量程分别是直流电流、10 mAC ．功能选择开关S 与“5”相接时，所测物理量和量程分别是直流电压、250 VD ．功能选择开关S 与“6”相接时，所测物理量和量程分别是直流电压、10 V6.如图所示是欧姆表的工作原理图．(1)若表头的满偏电流为I g ＝500 μA ，干电池的电动势为1.5 V ，把灵敏电流表的电流刻度值对应的欧姆表电阻值填在表中：(2)这只欧姆表的总内阻为______ Ω，表针偏转到满刻度的13处时，待测电阻为______ Ω. 7.如图为一简易多用电表的内部电路原理图，其中G 为灵敏电流计，S 为单刀多掷电键(功能键)，表内直流电源的电动势为E .由图可知，欲选择电压挡大量程时，应将功能键置于________位置；欲测电阻时，应将功能键置于________位置，欲选择电流挡大量程时，应将功能键置于________位置．(统一填写功能键序号)8.将一个满偏电流为100 μA 、内阻R g ＝100 Ω的灵敏电流表改装为欧姆表，滑动变阻器的最大阻值R ＝20 kΩ，电源电动势E ＝1.5 V ，内阻r 未知．求：(1)在电流表的0刻度处和满偏电流刻度处刻上多大电阻？中间刻度处应刻上多大电阻值？(2)在电流表上满偏电流的14和34处应刻上多大电阻值？ (3)请将上面的结果在图中相应位置标上电阻值，并说明欧姆表的刻度与电流表刻度相比有什么特点．9.(1)如图是欧姆表的原理图，电流表的满偏电流值是125微安，电池的电动势是1.5伏．若把表盘改画成欧姆数的刻度，则表盘正中央的电阻刻度值应是 _________欧．右端电阻刻度值应是_______欧．(2)测量电阻，每次换挡后，需重新_________，再进行测量．(3)如果表的指针偏转角度过大，为了测量比较准确，应将表的选择开关拨至倍率 _________(选填“大”或“小”)的挡位上．10.多用电表中直流电流挡、直流电压挡、电阻挡结合在一起的整体电路如图所示．此表头G 的满偏电流为500 μA ，内阻R g ＝200 Ω，A 为公共端，例如当用A 与10 mA 挡作为电表的两个引出端，此时多用电表相当于量程为10 mA 的电流表．求：(1)R1、R2、R3、R4的阻值；(2)若电源电动势为1.5 V，内阻忽略不计，R5＝400 Ω，则欧姆挡中值电阻为多大？R6应调到多大？。

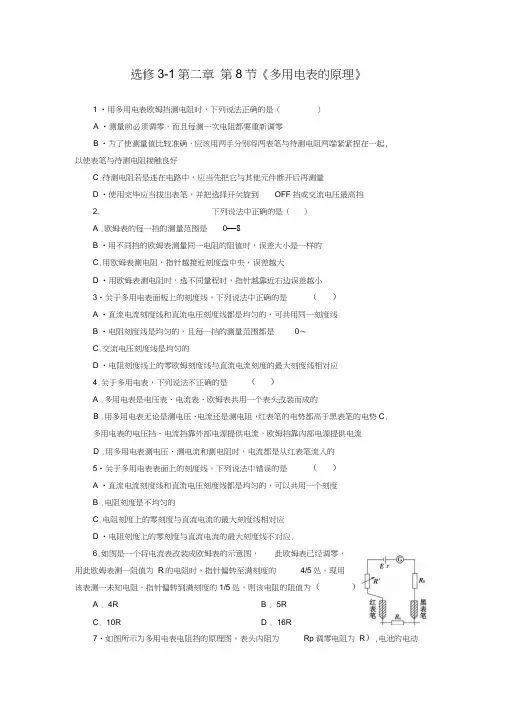

选修3-1第二章第8节《多用电表的原理》1 •用多用电表欧姆挡测电阻时，下列说法正确的是（）A •测量前必须调零，而且每测一次电阻都要重新调零B •为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起,以使表笔与待测电阻接触良好C.待测电阻若是连在电路中，应当先把它与其他元件断开后再测量D •使用完毕应当拔出表笔，并把选择开关旋到OFF挡或交流电压最高挡2. 下列说法中正确的是（）A .欧姆表的每一挡的测量范围是0—8B •用不同挡的欧姆表测量同一电阻的阻值时，误差大小是一样的C.用欧姆表测电阻，指针越接近刻度盘中央，误差越大D •用欧姆表测电阻时，选不同量程时，指针越靠近右边误差越小3•关于多用电表面板上的刻度线，下列说法中正确的是（）A •直流电流刻度线和直流电压刻度线都是均匀的，可共用同一刻度线B •电阻刻度线是均匀的，且每一挡的测量范围都是0〜C.交流电压刻度线是均匀的D •电阻刻度线上的零欧姆刻度线与直流电流刻度的最大刻度线相对应4.关于多用电表，下列说法不正确的是（）A .多用电表是电压表、电流表、欧姆表共用一个表头改装而成的B .用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势C.多用电表的电压挡、电流挡靠外部电源提供电流，欧姆挡靠内部电源提供电流D .用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的5•关于多用电表表面上的刻度线，下列说法中错误的是（）A •直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度B .电阻刻度是不均匀的C.电阻刻度上的零刻度与直流电流的最大刻度线相对应D •电阻刻度上的零刻度与直流电流的最大刻度线不对应.6.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度的4/5处。

现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为（）A . 4RB . 5RC. 10R D . 16R7•如图所示为多用电表电阻挡的原理图，表头内阻为Rp调零电阻为R）,电池的电动势为E ,内阻为r ，则下列说法中错误的是（）A •它是根据闭合电路欧姆定律制成的B .接表内电池负极的应是红表笔C .电阻挡对应的刻度一般在刻度盘的右端D .调零后刻度盘的中心刻度值是r + R g + R&如图所示为用多用电表测电路中电流的实验，图中多用电表测定的是 __________ （填 甲电阻”乙电阻”或总”的电流，测得电流的大小是 ___________ 。

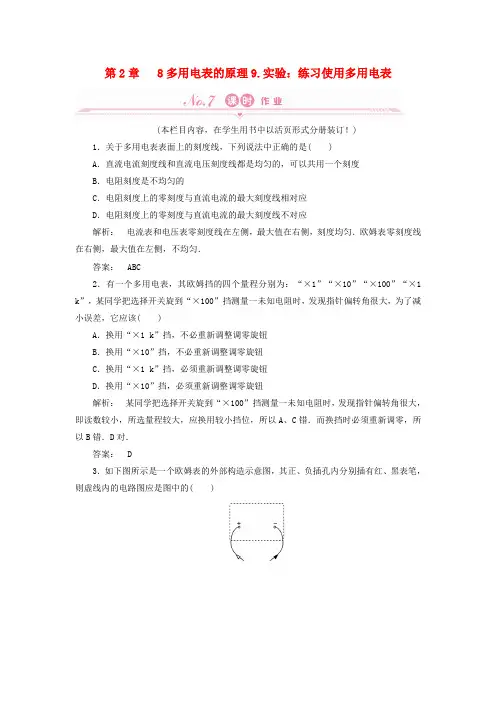

第2章 8多用电表的原理9.实验：练习使用多用电表(本栏目内容，在学生用书中以活页形式分册装订！) 1．关于多用电表表面上的刻度线，下列说法中正确的是( )A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应解析：电流表和电压表零刻度线在左侧，最大值在右侧，刻度均匀．欧姆表零刻度线在右侧，最大值在左侧，不均匀．答案：ABC2．有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该( )A．换用“×1 k”挡，不必重新调整调零旋钮B．换用“×10”挡，不必重新调整调零旋钮C．换用“×1 k”挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮解析：某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，即读数较小，所选量程较大，应换用较小挡位，所以A、C错．而换挡时必须重新调零，所以B错．D对．答案： D3．如下图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是图中的( )解析：红表笔接内部电源的负极，且内部电阻为可变电阻用以欧姆调零，则选择A 正确．答案： A4.把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，线路如右图所示，现备有如下器材：A.电源E＝3 V(内阻不计)；B.变阻器0～100 Ω；C.变阻器0～500 Ω；D.红表笔；E.黑表笔；(1)变阻器选用________．(2)红表笔接________端，黑表笔接________端．(3)电流表2 mA刻度处换成电阻刻度，其电阻值应为________．解析：(1)两表笔直接接触时，调节变阻器阻值使电流达到满偏I g＝ER g＋R0，解得R0＝400 Ω，故变阻器应选C；(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端；(3)电流I＝2 mA时，有I＝ER g＋R0＋R x，解得R x＝1 000 Ω.答案：(1)C (2)N M(3)1 000 Ω5．用多用电表测电阻．(1)每次换挡后，需重新________，再进行测量．(2)如果表的指针偏转过大，为使测量比较精确，应将选择开关拨至倍率较________(填“大”或“小”)的挡位上．(3)某次测电阻时，表的指针位置如上图所示，则该电阻的测量值是________ Ω.解析：欧姆表的不同挡位对应不同的内电阻，因此每次换挡后都要再次调零；当偏角过大时，读数较小，但挡位的倍率很大，因此，较小的读数误差乘以较大的倍率仍然是一个较大的数值误差，所以测量时选择合适的挡位，使欧姆表指针指在中值附近时读数比较精确．指针偏角过大，说明电阻值小，应换倍率较小的挡位；欧姆表此时的指示值是19×10 Ω＝190 Ω.答案：(1)欧姆调零(2)小(3)1906．一只多用电表的测量电阻部分共分×1、×10、×100、×1 k四挡，表面电阻刻度如图(a)所示，某学生用这只多用电表来测一个电阻的阻值，他选择×100挡，并按使用规则正确的调整好了多用电表、测量时表针的偏转如下图所示(b)，为使测量结果尽可能准确，他决定再测量一次，再次测量中，他应选择的是________挡；在后面所给的几个操作步骤中，不需要进行的是________(填步骤前的字母代号)；在应该进行的操作步骤中，按顺序应选①________，②________，③________，④________，⑤________.(填步骤前的字母序号)A．把两根表笔短接B．将选择开关旋转到上面所选择的量程上C．将选择开关放置到交流电压的最高挡D．在两表笔分离的情况下，调节电表的指针定位螺丝，使指针指在最左端零位E．把两根表笔分别与待测电阻两端接触，指针稳定后读出电阻值F．调节欧姆挡的调零旋钮，使指针指在电阻刻度的零位上解析：第一次测量指针偏小，阻值大，说明应选更大倍率挡测量，所以应再选“×1 k”挡．不需要的步骤为D.按测量步骤应选择的步骤顺序为BAFEC.答案：×1 k D B A F E C7．一多用电表的电阻挡有三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如下图所示，则该电阻的阻值是________ Ω.解析：选欧姆挡测电阻时指针偏转角度很小，说明所选倍率太小，应选用更高倍率挡，使指针尽可能偏转到表盘的中间位置附近，该位置附近有较高的精度．欧姆挡每换一次倍率，需重新进行调零．答案：×100调零(或重新调零) 2.2×103(或2.2 k)8．某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________位置．解析：多用电表作为欧姆表使用时，除进行机械调零外，还要继续欧姆调零，因为欧姆调零的含义是所测得电阻阻值为零，故步骤(3)中可将红、黑表笔短接；多用电表作为欧姆表使用时，电表的内部有一个电源，且红表笔(插入“＋”插孔)与电池负极相连；黑表笔(插入“－”插孔)与电池正极相连，所以步骤(4)要测二极管的反向电阻时，应将红表笔接二极管的正极，将黑表笔接二极管的负极；因为欧姆表的表盘的刻度是不均匀的，越向左刻度越密，测量值越不准确，所以，在步骤(5)中应让电表指针尽量指向表盘的中央，测量完毕后，应拔出表笔，选择开关置于OFF挡位置．答案：(3)短接(4)红黑(5)中央(6)OFF9．如图所示为J0411多用电表示意图．其中A、B、C为三个可调节的部件．某同学在实验室中用它测量一阻值约为1～3 kΩ的电阻．他测量的操作步骤如下：(1)调节可动部件______，使电表指针指向__________．(2)调节可调部件B，使它的尖端指向________位置．(3)将红黑表笔分别插入正负插孔中，笔尖相互接触，调节可动部件________，使电表指针指向________位置．(4)将两只表笔分别与待测电阻两端相接，进行测量读数．(5)换测另一阻值为20～25 kΩ的电阻时，应调节B，使它的尖端指向“×1 k”的位置，此时还必须重复步骤________，才能进行测量，若电表读数如上图所示，则该待测电阻的阻值是________．答案：(1)A左边零刻度处(2)B“×100”的倍率挡(3)C右边最大刻度处(5) (3) 22 kΩ10．有一只电阻和一只半导体二极管串联，装在盒子里．盒子外面只露出三个接线柱A、B、C，如下图甲所示，今用多用电表的欧姆挡进行测量，测量的阻值如下表所示，试在虚线框(图乙)中画出盒内元件的符号和电路．解析：根据AC间的电阻阻值情况可知，AC间显然为一只电阻；根据BC间测得的阻值情况及二极管的单向导电性可知，BC间应是一只二极管，且B接负极，C接正极；AB间测得的阻值情况进一步说明上述判断是合理的，所以盒内元件的连接情况如下图所示．答案：。

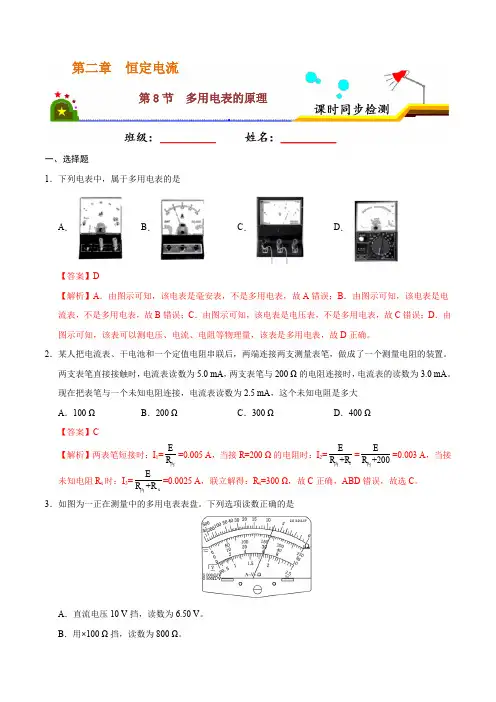

第二章 恒定电流第8节 多用电表的原理一、选择题1．下列电表中，属于多用电表的是A ．B ．C ．D ．【答案】D【解析】A ．由图示可知，该电表是毫安表，不是多用电表，故A 错误；B ．由图示可知，该电表是电流表，不是多用电表，故B 错误；C ．由图示可知，该电表是电压表，不是多用电表，故C 错误；D ．由图示可知，该表可以测电压、电流、电阻等物理量，该表是多用电表，故D 正确。

2．某人把电流表、干电池和一个定值电阻串联后，两端连接两支测量表笔，做成了一个测量电阻的装置。

两支表笔直接接触时，电流表读数为5.0 mA ，两支表笔与200 Ω的电阻连接时，电流表的读数为3.0 mA 。

现在把表笔与一个未知电阻连接，电流表读数为2.5 mA ，这个未知电阻是多大 A ．100 Ω B ．200 Ω C ．300 Ω D ．400 Ω【答案】C【解析】两表笔短接时：I 1=E R 内=0.005 A ，当接R =200 Ω的电阻时：I 2=1+E R R 内=+200ER 内=0.003 A ，当接未知电阻R x 时：I 3=+R xER 内=0.0025 A ，联立解得：R x =300 Ω，故C 正确，ABD 错误，故选C 。

3．如图为一正在测量中的多用电表表盘。

下列选项读数正确的是A ．直流电压10 V 挡，读数为6.50 V 。

B ．用×100 Ω挡，读数为800 Ω。

C ．直流5 mA 挡，读数为3.50 mA 。

D ．直流10 mA 挡，读数为6.25 mA 【答案】B【解析】A ．如果是用直流电压10 V 档测量电压，由图示表盘可知，其分度值为0.2 V ，读数为：6.60 V ，故A 错误；B ．如果是用×100 Ω档测量电阻，由图示表盘可知，读数为：8×100=800 Ω，故B 正确；C ．如果是直流5 mA 挡，读数为3.30 mA ，故C 错误；D ．如果是用直流电流10 mA 档测量电压，由图示表盘可知，其分度值为0.2 mA ，读数为：6.60 mA ，故D 错误。

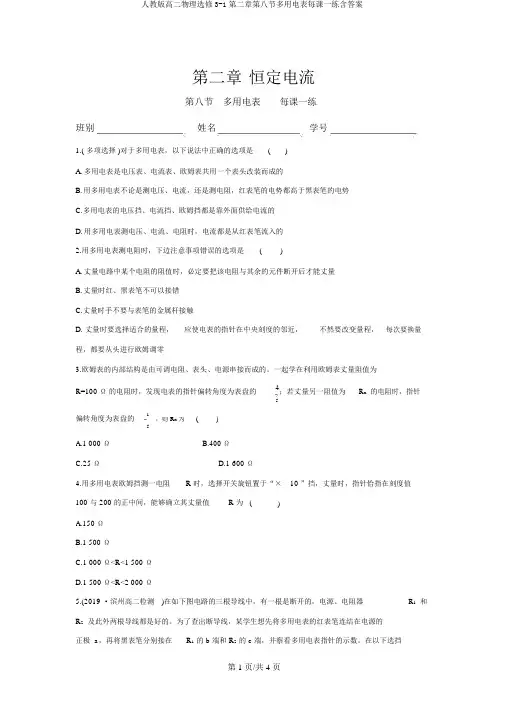

第二章恒定电流第八节多用电表每课一练班别姓名学号1.( 多项选择 )对于多用电表，以下说法中正确的选项是()A.多用电表是电压表、电流表、欧姆表共用一个表头改装而成的B.用多用电表不论是测电压、电流，还是测电阻，红表笔的电势都高于黑表笔的电势C.多用电表的电压挡、电流挡、欧姆挡都是靠外面供给电流的D.用多用电表测电压、电流、电阻时，电流都是从红表笔流入的2.用多用电表测电阻时，下边注意事项错误的选项是()A.丈量电路中某个电阻的阻值时，必定要把该电阻与其余的元件断开后才能丈量B.丈量时红、黑表笔不可以接错C.丈量时手不要与表笔的金属杆接触D. 丈量时要选择适合的量程，应使电表的指针在中央刻度的邻近，不然要改变量程，每次要换量程，都要从头进行欧姆调零3.欧姆表的内部结构是由可调电阻、表头、电源串接而成的。

一起学在利用欧姆表丈量阻值为R=100 Ω的电阻时，发现电表的指针偏转角度为表盘的4；若丈量另一阻值为R x的电阻时，指针5偏转角度为表盘的1()，则 R x为5A.1 000 ΩB.400 ΩC.25 ΩD.1 600 Ω4.用多用电表欧姆挡测一电阻R 时，选择开关旋钮置于“× 10 ”挡，丈量时，指针恰指在刻度值100 与 200 的正中间，能够确立其丈量值R 为 ()A.150 ΩB.1 500 ΩC.1 000 Ω<R<1 500 ΩD.1 500 Ω<R<2 000 Ω5.(2019 ·滨州高二检测)在如下图电路的三根导线中，有一根是断开的，电源、电阻器R1和R2及此外两根导线都是好的。

为了查出断导线，某学生想先将多用电表的红表笔连结在电源的正极 a，再将黑表笔分别接在R1的 b 端和 R2的 c 端，并察看多用电表指针的示数。

在以下选挡中，切合操作规程的是()A. 直流 10V 挡B. 直流 0.5A 挡C.直流 2.5V 挡D. 欧姆挡二、非选择题(此题共 3 小题，共26 分。

2.8多用电表的原理同步练习题一、选择题1.欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，下列叙述正确的是( )A. 测电阻前要使红、黑表笔相接，调节调零电阻，使表头的指针指零B. 红表笔与笔内电池正极相连接，黑表笔与表内电池负极相连接C. 红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接D. 测电阻时，表针偏转角度越大，待测电阻值越大2.在使用多用电表测电阻时，一同学选用“×10 Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是( )A. 换用“×1 Ω”挡，直接测量B. 换用“×100 Ω”挡，直接测量C. 换用“×1 Ω”挡，重新调整欧姆零点后测量D. 换用“×100 Ω”挡，重新调整欧姆零点后测量3.如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的12；R2的阻值等于电流表内阻的2倍。

若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A. 将接线柱1、2接入电路时，每一小格表示0.04AB. 将接线柱1、2接入电路时，每一小格表示0.02AC. 将接线柱1、3接入电路时，每一小格表示0.06AD. 将接线柱1、3接入电路时，每一小格表示0.01A4.两只完全相同的电流表，一只改装成电压表，一只改装成电流表，一同学做实验时，误将电压表和电流表串联起接入电路中，则( )A. 两只表的指针都不能偏转B. 两只表的指针偏转角度相等C. 电压表的指针有偏转，电流表的指针几乎不偏转D. 电流表的指针有偏转，电压表的指针几乎不偏转5.如图所示是一欧姆表(多用电表欧姆挡)的结构示意图，虚线框内有欧姆表的内部电路，红、黑表笔分别插入正、负插孔，虚线框内的欧姆表的内部电路图正确的是( )6. 如图所示为多用电表电阻的原理图，表头内阻为R g，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中错误的是（）A．它是根据闭合电路欧姆定律制成的，并且由G表改装的B．接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则C．电阻挡对应的刻度不均匀，且“∞”刻度一般在刻度盘的右端D．每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是r+R g+R07.下列关于多用电表电阻挡的说法中，正确的是( )A. 表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B. 红表笔是与表内的电源的正极相连的C. 测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D. 为了减小误差，应尽量使指针指在中间刻度附近8.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度45处．现用该表测一未知电阻，指针偏转到满刻度的15处，则该电阻的阻值为( )A. 4RB. 5RC. 10RD. 16R9.如图所示是简化的多用电表的电路图．选择开关S与不同接点连接，就组成不同的电表，下说法中的正确说法是( )A. S与1、2连接时，多用电表就成了电流表，且前者量程较大B. S与5、6 连接时，多用电表就成了电流表，且前者量程较大C. S与5、6连接时，多用电表就成了电压表，且前者量程较大D. S与3、4连接时，多用电表就成了欧姆表10.用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( )A. 测量前必须调零，而且每测量一次电阻都要重新调零B. 每次换挡后必须电阻调零C. 待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量D. 两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起11.用多用电表欧姆挡(×100)测试三只二极管，其结果依次如图①②③所示，关于二极管的说法正确的是( )A. ①是完好的，且a端为正极B. ②是完好的，且a端为正极C. ②是完好的，且b端为正极D. ③是完好的，且b端为正极12.用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，则( )A. 测U时电流从红表笔流入多用电表，测R时电流从红表笔流出多用电表B. 测U、测R电流均从红表笔流入多用电表C. 测U、测R电流均从红表笔流出多用电表D. 测U时电流从红表笔流出多用电表，测R时电流从红表笔流入多用电表13.如图中B为电源，R1、R2为电阻，S为开关．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )A. 保持S闭合，将红表笔接在a处，黑表笔接在b处B. 保持S闭合，将红表笔接在b处，黑表笔接在a处C. 将S断开，红表笔接在a处，黑表笔接在b处D. 将S断开，红表笔接在b处，黑表笔接在a处14.如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是( )A. 直流10 V挡B. 直流0.5 A挡C. 直流 2.5 V挡D. 欧姆挡15.如图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻r g=100 Ω，调零电阻最大阻值R=50 kΩ，串联的固定电阻R0=50 Ω，电池电动势E＝1.5 V，用它测量电阻R x，能较准确测量的阻值范围是( )A. 30 kΩ～80 kΩB. 3 kΩ～8 kΩC. 300 kΩ～800 kΩD. 3 000 kΩ～8 000 kΩ16.一只多用电表有4个欧姆挡，分别为×1、×10、×100、×1 k，欧姆挡表盘的中间刻度值为“15”．现用它来测量一未知电阻的阻值，先将选择开关置于“×100”挡处，接着将红表笔和黑表笔接触，发现表针指在“0”处，然后进行测量，结果发现表针指在欧姆挡刻度值为“200”的刻度线附近，为了使测量结果更准确，必须换挡并重新测量，下列说法正确的是( )A. 必须将选择开关改为置于“×10”挡处B. 必须将选择开关改为置于“×1”挡处C. 换挡之后必须重新调零才能进行测量D. 换挡之后不必重新调零就能进行测量17.如图所示，为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是( )A.a孔插红表笔B. 表盘刻度是均匀的C. 用×100 Ω挡测量时，若指针指在0 Ω附近，则应换用×1 kΩ挡D. 测量“220 V 100 W”的泡的电阻，会发现测量的电阻比484 Ω小得多18.一个多用电表的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度．这时测量出的电阻值R测与所测电阻的真实值R真相比较，下列说法中正确的是( )A.R测=R真B. R测>R真C. R测<R真D. 无法判断二、填空题19.如图甲，是一个简易的多用电表简化电路图，作为电压表使用时，选择开关应接________；作为欧姆表使用时，选择开关应接________ （填“1”、“2”或“3”）；使用时，电流一定从________端流入多用电表（填“A”或“B”）．20.游标为20分度(测量值可准确到0.05 mm)的卡尺示数如图所示，两测脚间狭缝的宽度为________ mm；如图所示是学生实验用的多用电表刻度盘，当选用量程为50 V的直流电压档测量电压时，表针指于图示位置，则所测电压为________ V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为________Ω.21.图为一正在测量中的多用电表表盘．a.如果是用×10 Ω挡测量电阻，则读数为________Ω.b.如果是用直流10 mA挡测量电流，则读数为________ A.c.如果是用直流5 V挡测量电压，则读数为________ V.22.（1）用多用电表的欧姆挡测量阻值约为几十kΩ的电阻R x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆挡调零旋钮，把你认为正确步骤前的字母按合理的顺序填写在横线上________．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准OFF挡，并拔出两表笔（2）正确操作后，多用电表的指针位置如图所示，此被测电阻R x的阻值约为________Ω.25.如图是一个多用表欧姆档内部电路示意图。

第8节多用电表的原理一、欧姆表1．内部构造：由表头、电源、可变电阻三部分组成．2．原理：欧姆表是依据闭合电路欧姆定律制成的，简单结构如图所示．当红、黑表笔间接入被测电阻Rx 时，通过表头的电流I＝ERg＋R＋r＋Rx．改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的电阻值，就可以从刻度盘上直接读出被测电阻的阻值．二、多用电表1．用途：共用一个表头，可分别测量电压、电阻、电流等物理量．2．最简单的多用电表原理图：如图(1)所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用．3．外部结构名称：如图(2)是一种多用电表外形图，表的上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到“OFF”挡，或交流电压最高挡．►基础巩固1．关于多用电表表面上的刻度线，下列说法中错误的是(D)A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应．2．(多选)下列说法中正确的是(AB)A．欧姆表的每一挡测量范围都是0到∞B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小解析：由于欧姆表刻度不均匀，只能对电阻粗略地进行测量．3．多用电表调到欧姆挡时，其内部等效电路是下列图中的(C)解析：多用电表调到欧姆挡时，其内部有电源、电流表表头及调零可变电阻，并且黑表笔应与电池的正极相连接，红表笔应与电池的负极相连接，故内部等效电路是C图．4．利用多用电表不可以测量的物理量是(B)A．电流 B．电能 C．电压 D．电阻解析：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程，当不能测量电能．故选B.5．如图所示为多用电表电阻挡的原理图，表头内阻为Rg ，调零电阻为R，电池的电动势为E，内阻为r，则下列说法中错误的是(C)A．它是根据闭合电路欧姆定律制成的B．接表内电池负极的应是红表笔C．电阻挡对应的“∞”刻度一般在刻度盘的右端D．调零后刻度盘的中心刻度值是r＋Rg＋R解析：多用电表是根据闭合电路的欧姆定律制成的，A对；电流从黑表笔出，红表笔进，B对；“∞”刻度在刻度盘的左端，C错；当多用电表指针指在中间位置时，Ig2＝ER g ＋R＋r＋Rx，Ig＝ERg＋r＋R.所以Rx＝Rg＋R＋r，即中心刻度值为r＋Rg＋R，D对．6．(多选)欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的做法是(AC)A．测电阻前要使红黑表笔相接，调节欧姆调零旋钮，使表头的指针指零B．红表笔与表内电池的正极相接，黑表笔与表内电池的负极相连接C．红表笔与表内电池负极相接，黑表笔与表内电池正极相接D．测电阻时，若所选量程相同，表针偏转角度越大，待测电阻值越大解析：测电阻前都要进行欧姆调零，A正确；由欧姆表内部结构可知红表笔与表内电池负极相接，黑表笔与表内电池正极相接，B错误，C正确；测电阻时，若所选量程相同，表针偏转角越大，说明通过表头的电流越大，待测电阻越小，D错误．7．用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定(C)A．R＝150 Ω B．R＝1 500 ΩC．1 000 Ω＜R＜1 500Ω D．1 500 Ω＜R＜2 000 Ω解析：表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定：1 000 Ω＜R＜1 500 Ω，故选C.►能力提升8．下图所示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig ＝300 μA，内阻Rg＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是____________色．按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝__________kΩ.若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将__________(填“变大”、“变小”或“不变”)．解析：由I＝ERg＋R＋r＋Rx及Ig＝ERg＋R＋r，指针指中央，I＝12Ig＝150 μA，Rx＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．答案：红 5 变大。

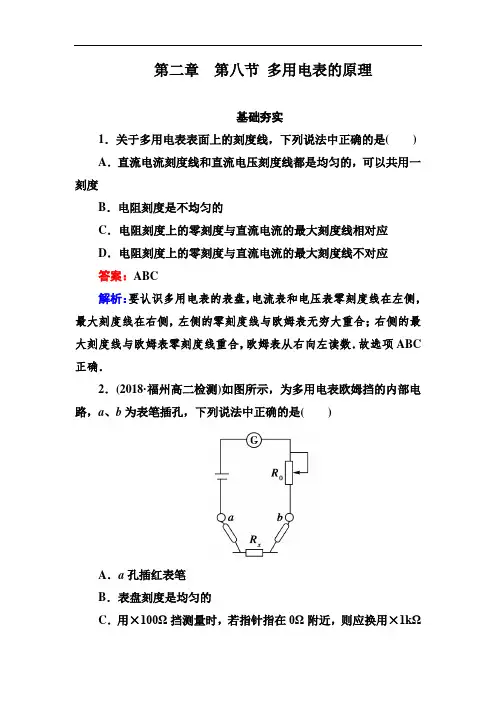

第二章第八节多用电表的原理基础夯实1．关于多用电表表面上的刻度线，下列说法中正确的是() A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应答案：ABC解析：要认识多用电表的表盘，电流表和电压表零刻度线在左侧，最大刻度线在右侧，左侧的零刻度线与欧姆表无穷大重合；右侧的最大刻度线与欧姆表零刻度线重合，欧姆表从右向左读数．故选项ABC 正确．2．(2018·福州高二检测)如图所示，为多用电表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是()A．a孔插红表笔B．表盘刻度是均匀的C．用×100Ω挡测量时，若指针指在0Ω附近，则应换用×1kΩ挡D．测量“220V100W”的灯泡的电阻，会发现测量的电阻比484Ω小答案：AD3.用多用电表的欧姆挡测某一电阻的阻值时，分别用×1、×10、×100三个电阻挡测了三次，指针所指的位置如下图所示．其中①是用________挡，②是用________挡，③是用________挡，为提高测量的精确度，应该用________挡，被测电阻阻值约为________．答案：×1×10×100×10300Ω解析：乘的倍率越大，示数越小，故①是“×1”挡，②是“×10”挡，③是“×100”挡．为了提高测量的准确度，指针应在表盘的中间附近，故选“×10”挡测量．被测电阻阻值约为30×10Ω＝300Ω4．多用电表是实验室和生产实验中常用的仪器之一，它具有测量电压、电流及电阻等多种测量功能．如图所示是多用电表的内部电路图，在进行电阻测量时，应将开关S拨到________或________两个位置；若测量电压时只有10V到50V两个量程，在测量时选择50V 量程，应将开关S拨到________位置；若测量电流时只有25mA和100mA两个量程，在测量时选择25mA量程，应将开关S拨到________位置．5．如图甲所示是一个简单的多用电表的电路原理图．(1)当闭合开关________，断开开关________，可作电流表用；(2)当闭合开关________，断开开关________，可作电压表用；(3)当闭合开关________，断开开关________，可作欧姆表用；(4)某个多用电表的面板如图乙所示，若表头满偏电流为1mA，内阻为1kΩ，所用电池的电动势为1.5V，内阻为0.5Ω，使用欧姆×1挡，若把多用电表的黑红表笔短接时，表针恰好指在电流满刻度处，则此时欧姆表的内电阻值为________．A、C、E刻度处对应的电阻值分别是________、________、________.答案：(1)S1S2、S3(2)S2S1、S3(3)S3S1、S2(4)1500Ω∞1500Ω06．如图所示，某幢居民楼有甲、乙两个房间需要从一楼接电，已知一楼的接线盒内有4根电缆(未做任何标记)，其中有两根通向甲房间，有两根通向乙房间，如果只用一只多用电表，试问如何判断通向甲房间的电缆是哪两根？答案：可将甲房间内的两根电缆接在一起然后在一楼用多用电表的欧姆挡分别测量这四根电缆c、d、e、f两两间的电阻值，如果电阻为∞，说明这两根电缆不可能同时都通向甲房间，如果某次测量中电阻较小，说明这两根电缆一定就是通向甲房间的那根，其余两根电缆就是通向乙房间的．能力提升1．(2018·西安高二检测)光敏电阻是用半导体材料制成的电子元件．将一个光敏电阻与多用电表连成如图所示的电路，当照射在光敏电阻上的光强度逐渐增大时，若将多用电表的选择开关放在欧姆挡，则电表指针的偏转角度会________(选填“变大”、“变小”或“不变”)．若将选择开关放在直流电流挡，则电表指针的偏转角度会________(选填“变大”、“变小”或“不变”)．答案：变大不变解析：当照射在光敏电阻上的光强度逐渐增大时，光敏电阻在减小，用欧姆表测得数值将减小，偏角变大；若将选择开关放在直流电流挡，因为电路中无电源，所以电表没有示数，始终为零，指针不动．2.一量程为100μA的电流表，内阻为100Ω，表盘刻度均匀，现串联一个9900Ω的电阻将它改装成电压表，则该电压表的量程是________V．用它来测量电压时，表盘指针位置如图所示．此时电压表的读数大小为________V.答案：1；0.80解析：灵敏电流表与一较大的电阻串联即可改装为量程较大的电压表．根据R＝U－I g R gI g有：U＝I g R＋I g R g＝10－4×(100＋9900)V＝1V.此时指针所表示的电压为0.80V.3．在如图所示的电路中，A、B、C分别表示理想电流或电压表，它们的示数以安或伏为单位．当开关S闭合后，A、B、C三块表的示数分别为1、2、3时，灯L1、L2恰好均正常发光．已知灯L1、L2的额定功率之比为1:3，则可断定()A．A、B、C均为电流表B．A、B、C均为电压表C．B为电流表，A、C为电压表D．B为电压表，A、C为电流表答案：C解析：本题可用排除法：若A、B、C均为电流表，因理想电流表内阻视为零，则L1和L2均被短路，不能发光，A项错；若A、B、C均为电压表，而理想电压表内阻视为无穷大，则L1和L2均被断路，不能发光，B项错；若如D项所述，L1和L2实际功率之比不是1:3，是不能正常发光的，综上所述，选C.4．如图所示为用多用电表测电路中电流的实验，图中多用电表测定的是________(填“甲电阻”“乙电阻”或“总”)的电流，测得电流的大小是________．答案：乙电阻50.0mA解析：由电路中连接情况知，多用电表与乙电阻串联，故测定的是乙电阻的电流．由图知选择量程为100mA，故指针指示读数为50.0mA.5．(2018·龙岩模拟)2018年暑假开学之后甲型H1N1在全国各地大量爆发，山东半岛也出现较多的病例，为了做好防范，需要购买大量的体温表，市场体温表出现供货不足的情况，某同学想自己制作一个金属温度计，为此该同学从实验室找到一个热敏电阻，并通过查资料获得该热敏电阻的阻值R随温度t变化的图线如图甲所示．该同学进行了如下设计：将一电动势E＝1.5V(内阻不计)的电源、量程5mA 内阻R g＝100Ω的电流表、电阻箱R′及用该电阻作测温探头的电阻R，串联成如图乙所示的电路，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．(1)电流刻度较小处对应的温度刻度________；(填“较高”或“较低”)(2)若电阻箱阻值R′＝70Ω，图丙中5mA刻度处对应的温度数值是多少？答案：(1)较高(2)30℃解析：(1)由闭合电路欧姆定律E＝I g(R＋R′＋R g)，可知电流越小电阻越大，而由图甲知电阻越大温度则越高，即电流刻度越小处对应的温度刻度应该较高．(2)若电阻箱阻值R′＝70Ω时，将数据代入E＝I g(R＋R′＋R g)得热敏电阻的阻值R＝130Ω，结合图甲可知此时对应的温度数值为30℃.。

高中物理人教版选修3-1第二章第8节多用电表的原理同步练习（II）卷姓名:________ 班级:________ 成绩:________一、选择题 (共8题；共18分)1. （2分）用多用表测直流电压U、直流电流I和电阻R时，若红表笔插入多用表的正（+）插孔，黑表笔插入多用表的负（－）插孔，则（）A . 测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流出多用表B . 测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流入多用表C . 测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流入多用表D . 测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流出多用表2. （2分） (2019高二上·平遥月考) 如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度4/5处．现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为（）A . 4RB . 5RC . 16RD . 10R3. （2分） (2018高二上·长春月考) 图为多用表欧姆挡的原理示意图，其中电流表的满偏电流为，内阻，调零电阻的最大值，串联的固定电阻，电池电动势，用它测量电阻，能准确测量的阻值范围是（）A .B .C .D .4. （2分）某人把电流表、干电池和一个定值电阻串联后，两端连接两只测量表笔，做成了一个测量电阻的装置．两只表笔直接接触时，电流表读数是4mA，两只表笔与200Ω的电阻连接时，电流表读数是3mA．现在把表笔与一个未知电阻连接时，电流表读数是2mA，则该未知电阻阻值是（）A . 600ΩB . 1200ΩC . 300ΩD . 200Ω5. （2分）在使用多用电表测电阻时，一同学选用“×10Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是（）A . 换用“×1Ω”挡，直接测量B . 换用“×1Ω”挡，重新调整欧姆零点后测量C . 换用“×100Ω”挡，直接测量D . 换用“×100Ω”挡，重新调整欧姆零点后测量6. （2分） (2017高二上·陆丰期末) 某同学用伏安法测量电阻时，分别采用电流表内接法和外接法，测得某电阻Rx的阻值分别为R1和R2 ，则所测阻值与真实值Rx的关系应是（）A . R1＞Rx＞R2B . R1＜Rx＜R2C . R1＞R2＞RxD . R1＜R2＜Rx7. （3分）关于多用电表及其使用，下列说法中正确的是（）A . 拿到多用电表时指针未指在刻度最左端，应先用电阻的调零旋钮调零B . 测直流电压时，其红表笔接高电势处C . 测电路中某个电阻的阻值时，要将该电阻与其它元件断开D . 换测另一个电阻时都必须重新调零8. （3分） (2019高二上·平遥月考) 关于多用电表的使用，下列说法正确的有（）甲. 乙. 丙. 丁.A . 甲图是用多用电表直流电压档测量小灯泡两端的电压，表笔接法正确B . 乙图是用多用电表直流电流档测量电路中的电流，表笔接法正确C . 丁图中用多用电表电阻档测量的是二极管的反向电阻D . 丙图中用的是多用电表电阻档测量二极管的反向电阻二、填空题 (共2题；共5分)9. （2分）毫安表和电压表的示数如图所示，则毫安表的读数为________mA，电压表的读数为________V，10. （3分）(2016·深圳模拟) 学校物理兴趣小组为探究多用表欧姆档的原理，决定自己动手设计一个可以测量电阻的装置．手边的器材有：干电池组，电流计A，电阻箱，待测电阻Rx ．其中电流计刻度盘刻线清晰，但是读数已经模糊．（1）小组成员先将电池组与电流计电流计A进行串联，电路两端分别接好表笔，如图（1）所示；将表笔短接，发现电流表指针刚好能够指在刻度盘最右端刻度处．将两表笔分别与电阻箱两接线柱相连，调节电阻箱，直到电流计指针指在刻度盘正中央，电阻箱示数如图（2），则电阻箱接入电路的电阻值为________Ω．（2）用待测电阻Rx代替电阻箱接入两表笔之间，则电流表指针指示如图（3）所示，则可知待测电阻Rx=________Ω．（保留小数点后一位）此次实验快结束时，有同学拿来一块内阻为2803Ω的电压表，将所设计装置的两表笔正确接在电压表的两接线柱上，电压表示数为2.8V，可以推知实验中使用的电池组的电动势为________ V（保留小数点后一位）三、计算题 (共1题；共5分)11. （5分）若某欧姆表表头的满偏电流为5mA，内接一节干电池，电动势为1.5V，那么该欧姆表的内阻为多少欧？待测电阻接入红、黑表笔之间时，若指针转至满刻度的处，则待测电阻的阻值为多少欧？参考答案一、选择题 (共8题；共18分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、二、填空题 (共2题；共5分)9-1、10-1、10-2、三、计算题 (共1题；共5分)11-1、。

8多用电表的原理实验:练习使用多用电表课时过关·能力提升一、基础巩固1.(多选)关于欧姆表,下列说法正确的是()A.欧姆表是根据闭合电路欧姆定律制成的B.由于电流和电阻成反比,所以刻度盘上的刻度是均匀的C.使用欧姆表时,选择好一定量程的欧姆挡后首先应该将两表笔短接,进行电阻调零D.当换用不同量程的欧姆挡去测量电阻时,可不必进行电阻调零解析:欧姆表是根据闭合电路欧姆定律制成的。

因为I x I x与R x并不成比例关系,所以刻度盘上的刻度不均匀;使用欧姆表时,每换一次挡位都需进行一次电阻调零。

答案:AC2.(多选)关于多用电表表头上的刻度线,下列说法中正确的是()A.直流电流刻度线和直流电压刻度线都是均匀的,可以共用同一刻度B.电阻刻度线是不均匀的C.电阻刻度上的零刻度线与直流电流的最大刻度线相对应D.电阻刻度上的零刻度线与直流电流的最大刻度线不对应解析:要认识多用电表的表盘,电流表和电压表零刻度线在左侧,最大刻度线在右侧,左侧的零刻度线与欧姆表无穷大重合;右侧的最大刻度线与欧姆表零刻度线重合,欧姆表从右向左读数。

故选项A、B、C正确。

答案:ABC3.用多用电表测直流电压U和测电阻R时,若红表笔插入多用电表的正(+)插孔,则()A.测电压时电流从红表笔流入多用电表;测电阻时电流从红表笔流出多用电表B.测电压、测电阻时电流均从红表笔流入多用电表C.测电压、测电阻时电流均从红表笔流出多用电表D.测电压时电流从红表笔流出多用电表,测电阻时电流从红表笔流入多用电表解析:当电压表使用时,电流从正极流入;当欧姆表使用时,电流也从正极流入,因为此时红表笔接的是电源的负极。

答案:B4.一正在测量中的多用电表表盘如图所示。

(1)如果是用×10 Ω挡测量电阻,则读数为Ω。

(2)如果是用直流10 mA挡测量电流,则读数为mA。

(3)如果是用直流5 V挡测量电压,则读数为V。

答案:(1)60(2)7.4(3)3.75.某同学想用以下器材组装一只欧姆表,并比较精确地测量一只约几千欧电阻的阻值。

2.8多用电表的原理1．图甲为多用电表的示意图，其中S 、T 、K 为三个可调节的部件，现用此电表测量一阻值约为200Ω的定值电阻，测量的某些操作步骤如下：（1）调节可调______部件，使电表指针停在______位置。
