☆☆乘用车制动系统开发设计流程☆☆

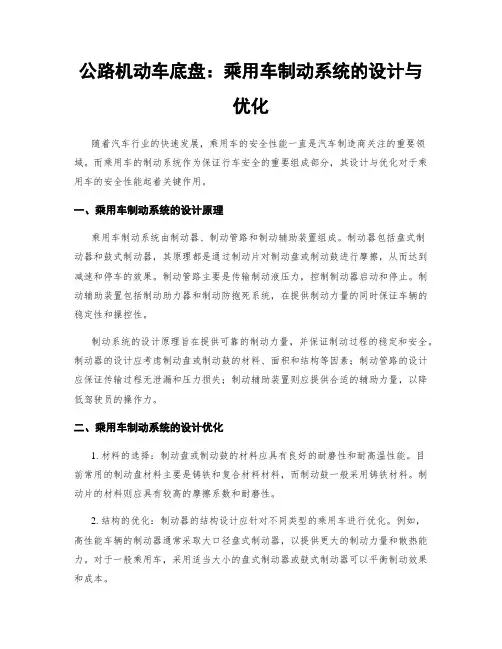

公路机动车底盘：乘用车制动系统的设计与优化随着汽车行业的快速发展，乘用车的安全性能一直是汽车制造商关注的重要领域。

而乘用车的制动系统作为保证行车安全的重要组成部分，其设计与优化对于乘用车的安全性能起着关键作用。

一、乘用车制动系统的设计原理乘用车制动系统由制动器、制动管路和制动辅助装置组成。

制动器包括盘式制动器和鼓式制动器，其原理都是通过制动片对制动盘或制动鼓进行摩擦，从而达到减速和停车的效果。

制动管路主要是传输制动液压力，控制制动器启动和停止。

制动辅助装置包括制动助力器和制动防抱死系统，在提供制动力量的同时保证车辆的稳定性和操控性。

制动系统的设计原理旨在提供可靠的制动力量，并保证制动过程的稳定和安全。

制动器的设计应考虑制动盘或制动鼓的材料、面积和结构等因素；制动管路的设计应保证传输过程无泄漏和压力损失；制动辅助装置则应提供合适的辅助力量，以降低驾驶员的操作力。

二、乘用车制动系统的设计优化1. 材料的选择：制动盘或制动鼓的材料应具有良好的耐磨性和耐高温性能。

目前常用的制动盘材料主要是铸铁和复合材料材料，而制动鼓一般采用铸铁材料。

制动片的材料则应具有较高的摩擦系数和耐磨性。

2. 结构的优化：制动器的结构设计应针对不同类型的乘用车进行优化。

例如，高性能车辆的制动器通常采取大口径盘式制动器，以提供更大的制动力量和散热能力。

对于一般乘用车，采用适当大小的盘式制动器或鼓式制动器可以平衡制动效果和成本。

3. 制动力的分配：对于前置驱动或四驱车辆，制动力的分配应考虑前后轴之间的平衡。

前轴制动力过大或过小都会影响车辆的操控性和稳定性。

4. 制动管路的优化：制动管路的设计应降低管路的压力损失和泄漏风险。

采用高质量的制动软管、合适的管径和优化的布置可以有效提高制动系统的性能。

5. 制动辅助装置的改进：制动助力器应提供合适的助力力量，根据车速和制动力量的需求进行调整，从而保证驾驶员的操控感和制动的稳定性。

防抱死系统可以通过不断调整制动力量，防止车轮锁死，提高制动过程的控制性和稳定性。

5、制动部分设计指南 5.1简要说明5.1.1 内容概括● 制动系统包括行车制动系统，驻车制动系统，应急制动系统;行车制动：使行驶中的汽车减速甚至停车,使下坡行驶的汽车的速度保持稳定的一套装置 ； 驻车制动:使已停使的汽车驻留原地不动的一套装置；应急制动:在行车制动系统部分失效或完全失效的情况下保证汽车仍能实现减速或停车的一套装置； ● 制动系统的开发流程:5.1.2适用范围适用于所有奇瑞公司所开发的车型.5.1.3 设计目的合理设计汽车的制动系统，其目的在于:在满足国家法规要求的同时,具有良好的舒适性,满足用户的要求.5.1.4 零件结构图制动系统主要分为三部分:1行车制动系统:包括基础制动器,真空助力器,制动管路,踏板,2.驻车制动系统,包括驻车操纵机构总成,制动拉索,驻车制动器3.压力调节装置包括包括ABS控制器总成或比例阀,ABS传感器等,5.2设计构想5.2.1 设计原则5.2.1.1 制动系统的功能要求●行车制动必须保证驾驶员在行车过程中能控制机动车安全、有效地减速和停车。

行车制动必须是可控制的，且必须保证驾驶员在其座位上双手无须离开方向盘（或方向把）就能实现制动; 驻车制动应能使机动车即使在没有驾驶员的情况下，也能停在上、下坡道上。

驾驶员必须在座位上就可以实现驻车制动。

●制动效能要满足法规要求●有良好的制动稳定性●驾驶感好（包括踏板力，踏板行程）●有良好的热衰退性能（通过AMS试验来验证,详见试验部分）5.2.1.2 制动系统的顾客要求在满足制动性能的前提下,还应该满足舒适性要求,如:操作方便,行车制动在产生最大制动效能时的踏板力，对于乘用车不应大于230N ；手握力不应大于 250 N,除了这些力的要求,尽量避免有制动点头,制动时摩擦片尖叫等不良现象,同时在行车制动系统失效的情况下,还应具有应急制动的功能.5.2.1.3 制动系统的性能要求制动系统性能要满足法规GB/T12676要求,GB/T12676等同于欧洲法规ECER13-09，ECER13H-00及美国法规FMVSS 1355.2.2 制动系统设计计算5.2.2.1 ●决定制动系统关键参数的因素:详见下表●计算过程汽车制动时，地面作用于车轮的切线力称为地面制动力Fxb，它是使汽车制动而减速行驶的外力。

目录第一章绪论 (1)1.1 本次制动系统设计的意义 (2)1.2 本次制动系统应达到的目标 (2)1.3 本次制动系统设计内容 (3)1.4 汽车制动系统的组成 (3)1.5 制动系统类型 (3)1.6 制动系工作原理 (3)第二章汽车制动系统方案确定 (4)2.1 汽车制动器形式的选择 (5)2.2 鼓式制动器的优点及其分类 (6)2.3 盘式制动器的缺点 (8)2.4 制动驱动机构的结构形式 (8)2.4.1 简单制动系 (9)2.4.2 动力制动系 (9)2.4.3 伺服制动系 (10)2.5 制动管路的形式选择 (10)2.6 液压制动主缸方案的设计 (12)第三章制动系统主要参数的确定 (14)3.1 轻型货车主要技术参数 (14)的确定 (14)3.2 同步附着系数的3.3 前、后轮制动力分配系数 的确定 (15)3.4 鼓式制动器主要参数的确定 (16)3.5 制动器制动力矩的确定 (18)3.6 制动器制动因数计算 (19)3.6.1 制动器制动因数计算 (19)3.6.1 制动器制动因数计算 (20)3.7 鼓式制动器零部件的结构设计 (21)第四章液压制动驱动机构的设计计算 (24)4.1 制动轮缸直径d的确定 (24)的计算 (25)4.2 制动主缸直径d4.3 制动踏板力F (26)P4.4 制动踏板工作行程Sp (26)第五章制动性能分析 (27)5.1 制动性能评价指标 (27)5.2 制动效能 (27)5.3 制动效能的恒定性 (27)5.4 制动时汽车的方向稳定性 (28)5.5 前、后制动器制动力分配 (28)5.5.1 地面对前、后车轮的法向反作用力 (29)5.6 制动减速度j (29)5.7 制动距离S (29)5.8 摩擦衬片（衬块）的磨损特性计算 (30)5.9 汽车能够停留在极限上下坡角度计算 (32)第六章总结 (33)参考文献 (34)一.绪论汽车工业是一个综合性产业，汽车工业的生产水平，能够代表一个国家的整个工业水平，汽车工业的发展，能够带动各行各业的发展，进而促进我国工业生产的总体水品。

车辆制动系统开发方案随着汽车的普及和城市化的快速发展，车辆的制动系统安全性也变得越来越重要。

本篇文档将介绍车辆制动系统开发方案，内容包括制动系统的基本原理、开发流程、实现方法和测试方法等，以期为相关从业人员提供一些参考。

制动系统的基本原理制动系统是汽车的重要组成部分之一，其主要任务是在驾驶员使用制动踏板时，且为确定一个安全的制动时间内，将车辆迅速停止，保证车辆和乘客的安全。

制动系统主要包括制动器、制动液、制动管路、制动踏板、制动辅助器等。

制动器通过摩擦或压缩空气等方式，将车轮的动能转换为热能散发出来，从而实现车辆的停止。

常见的几种制动器包括盘式制动器、鼓式制动器、液压制动器和气压制动器等。

制动液是制动系统的输液介质，其主要作用是传递驾驶员的制动信号，并在制动器内产生压力。

制动管路是连接制动器和制动踏板的管道，通过液压或气压力传递制动信号。

制动辅助器则提供制动信号的放大器功能，增加制动信号的力度。

开发流程车辆制动系统的开发流程包括需求分析、系统设计、开发实现、测试验证和上线发布等阶段。

需求分析需求分析是车辆制动系统开发的第一步，该阶段要求对用户需求进行深入了解。

在需求分析过程中，需要了解车辆型号、驾驶习惯、市场要求、法规标准等相关信息，以便为后续的制动系统设计提供指导。

系统设计系统设计是车辆制动系统开发的核心阶段。

在该阶段，需要根据需求分析的结果，开发设计制动系统的架构、功能模块、信号处理流程、安全逻辑等，并进行相关的软硬件设计，确定开发计划与开发进度。

开发实现在完成系统设计之后，需要实现设计的方案。

在开发实现的过程中，需要根据设计方案，完成各项具体功能的实现工作。

开发实现阶段的重点是代码编写、系统测试、性能优化以及维护等工作。

测试验证测试验证是车辆制动系统开发的重要环节。

该阶段需要对开发实现阶段的所有功能进行测试，对测试结果进行分析评估，确定是否满足系统要求。

本阶段需要进行全方位的测试，包括单元测试、模块测试、性能测试、压力测试、安全测试、稳定性测试等。

兰州工业学院毕业设计（论文）题目：乘用车制动系统设计院系：汽车工程学院专业：汽车制造与装配技术班级：汽造11班姓名：张百宏学号：201109103145指导老师：李彦晶日期：2013年11月3日摘要汽车制动系是汽车底盘上的一个重要系统,它是制约汽车运动的装置。

其中制动器又是制动系中直接作用制约汽车运动的一个关健装置，是汽车上最重要的安全件。

汽车的制动性能直接影响汽车的行驶安全性。

本论文通过对乘用车制动系统进行细致的分析与了解，首先介绍了汽车制动系统的发展、结构、分类，并通过对鼓式制动器和盘式制动器的结构及优缺点进行分析。

最终确定方案采用液压双回路前盘后鼓式制动器。

除此之外，它还对前后制动器、制动主缸进行设计计算，主要部件的参数选择及制动管路布置形式等的设计过程。

关键字：制动系统；制动器；制动主缸ABSTRACTAutomobile brake system is automobile chassis to an important system, it is restricted by the car of the movement of the device. And the brake is brake system directly effect the automobile sport in a restricted key device, is the most important safety car parts. The automobile braking performance directly influence the car driving safety. First this paper reviewed the automobile braking system development, structure, classification, and through to the drum brake disc brake and the structure of the advantages and disadvantages and analyzed. Ultimately determine the scheme adopts hydraulic double circuit qianpan hougu type brake. In addition, it's still around to brake and brake main cylinder design, calculation of the main parts of parameter selection and brake pipe, the design process of decorate a form, etc.Key words: Braking; Brake drum; Brake disc; Braking cylinder目录摘要 (II)ABSTRACT (III)目录 (1)第一章绪论 (2)1.1汽车制动系的研究的目的和意义.............................................................. 错误！未定义书签。

制动系统的开发和设计1．设计依据和原则1．1 根据况、使用条件及用户群体等）确定制动系统的总体方案，为系统各零部件的选型提供产品信函（或项目描述书）所描述的整车的使用情况（含道路状依据；包括：制动形式、制动器形式、制动总、分泵（阀）形式等。

1．2 根据车型提供的整车参数，结合各项强制法规的要求，初步分析各所选制动零部件与整车匹配的合理性；所需参数：质心距前轴a、质心高hg、总质量Ga、前轴负荷G1、前轴质量分配％、后轴负荷G2、后轴质量分配等。

1．3 根据强制法规的要求，制定试验方案进一步验证整车制动系统匹配和各制动元件选型的合理性。

2．设计方案初步规划2．1 各主要零部件的选型及相关注意事项：2．1．1 制动器总成2．1．1．1 通过对所开发车型与已开发同类车型（或标杆车）的比较，初步确定系统各零部件的型式、结构和相关参数，而单纯从整车对制动力的需求方面来说，制动器的制动力越大越好，但由于制动器所产生的制动力与制动器的结构型式、制动器直径、制动器的分泵直径、制动器摩擦副的相对摩擦系数、制动管路压力等等因素有关，故在选取时应遵循以下原则；2．1．1．2 制动器结构型式的选型原则：根据整车档次、使用地区、用户群体等确定制动器的结构型式；2．1．1．3 制动器直径的选型原则：由于制动器的直径与轮辋直径有关，在选型时应根据整车布置及轮辋的要求，考虑制动鼓的散热问题，一般制动鼓与轮辋的间隙应不小于10mm，否则会导致制动器散热不良，引起制动鼓早期龟裂、制动衬片烧结、炭化，大大降低制动器的制动效能；另外，制动器与轮辋的间隙太小，制动过程所产生的热量也将大量传导至轮辋上，对轮胎不利。

2．1．1．4 制动器衬片摩擦系数的确定：由于制动器衬片的摩擦系数是决定制动器制动力的主要原因之一，在同型、同规格的制动器中，制动衬片的摩擦系数越高，制动器所产生的制动力越大，但对于不同结构的制动器来说，并不是摩擦系数越高越好，摩擦系数太高对制动鼓（或盘）的磨损也越大，且对于双向自增力式制动器，摩擦系数越高，制动过程越粗暴，对制动底板、制动蹄铁、制动鼓的刚性要求越高，否则在制动过程中越易产生制动器颤动、整车发抖的现象，故对于摩擦系数的选取根据本人的经验建议：双向自增力式制动器的取0.38左右，其它结构型式的制动器取0.45~0.5左右，盘式制动器取0.35左右。

乘用车开发开发流程•概念设计服务项目市场定位分析* L4 Z/ G! i" 、初期总布置设计整车动力性、经济性分析和计算7…造型设计指导书参考样车分析供应商平台调查…成本分析…编制产品描述书1. 市场定位…从消费者调查、市场调研、竞争对手分析及企业制造能力分析来确定产品的市场定位。

初期总布置% O. U2 X4 ~9 2……根据客户需求，选定各分总成，初步确定整车基本参数，在此基础上完成人体布置和各类运动分析，视野分析，手触及空间分析和仪表可视性分析等。

该过程借助三维设计软件模拟完成，分析出现的问题反馈到模型中进行调整，这样经过多次调整，使所设计的汽车满足现代汽车高水平的驾驶操作性、乘坐舒适性和居住性等要求。

3整车动力性、经济性分析和计算进行整车初步动力性和经济性计算，分析整车性能满足产品定量目标的程度并进行必要的调整。

4确定造型设计方向- }0 m# A4 s5 l) Y z% D3 确定初步外部尺寸、整车技术参数、造型风格和内部配置。

…5参考样车分析品8 X3 r& & k; " R3 8 对参考样车进行分析研究，确定其优势和不足，结合市场情况提出所开发产的目标定位。

6供应商平台调查9 s- T$ ]-J6 对潜在的供应商进行货源可行性评估，评价他们在满足质量、供货能力及开发水平的前提下提供总成和部件的能力。

识别价格及质量具有相对竞争力的供应商，以满足产品定位的要求。

将所有涉及该过程的开发伙伴协调在一起，整合资源满足用户最大需求。

在供应商和制造者之间建立信息沟通，提升整个汽车生产链运作的效率，并增进更高层面上的技术创新。

7成本分析确定各系统和整车的目标成本。

编制产品描述书描述书作为产品开发的依据文件，将所要开发的产品项目的背…+Q8景、目标、车型规划、总成选择、装备、进度等进行详细描述。

…g&?•汽车造型分析造型设计任务书, y) o: t. A' 12收集和整理相关资料并进行样车准备3工程与造型的契合确定设计理念，提出设计方案& E1 X3 U) F0 P4 L+k45阶段评审6初步草图设计方向性评审. D/ {, G+ Q9 o2 i78细化效果图草图设计9设计评审效果图设计9 F5 M# t" A* z! W10效果图评审, B3 {- @2 b1 S" 1112 效果图修改及提交13根据客户的意见修改效果图14效果图批准进入零部件造型的细节设计阶段8 F+ F# v) L615•三维造型…三维造型室以评审通过的效果图为依据构建及渲染三维数字模型。

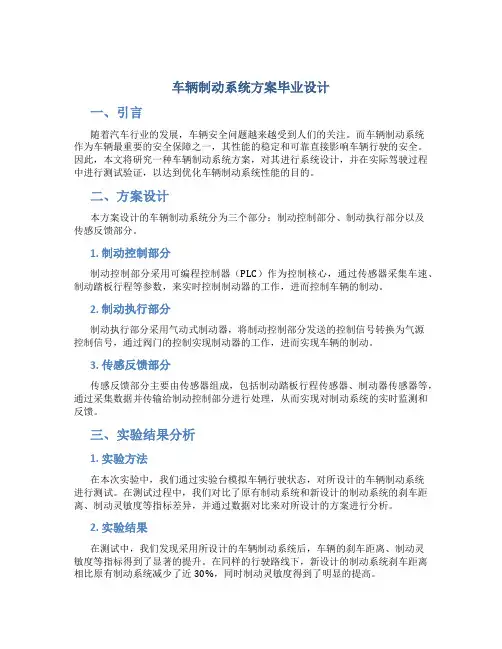

车辆制动系统方案毕业设计一、引言随着汽车行业的发展，车辆安全问题越来越受到人们的关注。

而车辆制动系统作为车辆最重要的安全保障之一，其性能的稳定和可靠直接影响车辆行驶的安全。

因此，本文将研究一种车辆制动系统方案，对其进行系统设计，并在实际驾驶过程中进行测试验证，以达到优化车辆制动系统性能的目的。

二、方案设计本方案设计的车辆制动系统分为三个部分：制动控制部分、制动执行部分以及传感反馈部分。

1. 制动控制部分制动控制部分采用可编程控制器（PLC）作为控制核心，通过传感器采集车速、制动踏板行程等参数，来实时控制制动器的工作，进而控制车辆的制动。

2. 制动执行部分制动执行部分采用气动式制动器，将制动控制部分发送的控制信号转换为气源控制信号，通过阀门的控制实现制动器的工作，进而实现车辆的制动。

3. 传感反馈部分传感反馈部分主要由传感器组成，包括制动踏板行程传感器、制动器传感器等，通过采集数据并传输给制动控制部分进行处理，从而实现对制动系统的实时监测和反馈。

三、实验结果分析1. 实验方法在本次实验中，我们通过实验台模拟车辆行驶状态，对所设计的车辆制动系统进行测试。

在测试过程中，我们对比了原有制动系统和新设计的制动系统的刹车距离、制动灵敏度等指标差异，并通过数据对比来对所设计的方案进行分析。

2. 实验结果在测试中，我们发现采用所设计的车辆制动系统后，车辆的刹车距离、制动灵敏度等指标得到了显著的提升。

在同样的行驶路线下，新设计的制动系统刹车距离相比原有制动系统减少了近30%，同时制动灵敏度得到了明显的提高。

四、结论本文根据车辆制动系统的需求，设计了一种新的车辆制动系统方案，并在实验中对其进行了有效性验证。

通过测试数据分析，我们发现所设计的车辆制动系统在刹车距离、制动灵敏度等指标上得到了显著的提升，同时也保证了车辆的安全性和可靠性，可为未来的车辆制动系统的研究和应用提供一定的参考价值。

汽车制动系统的设计及仿真任务书1．设计的主要任务及目标汽车制动器是制动系中最重要的一个部件，是制动系统中用以产生阻碍汽车运动或运动趋势的力的部件。

凡是利用固定元件与旋转元件工作表面的摩擦而产生制动力矩的制动器都成为摩擦制动器。

摩擦制动器可分为鼓式和盘式两大类。

前者的摩擦副中的旋转元件为制动鼓，其工作表面为圆柱面；后者的旋转元件则为圆盘状的制动盘，以端面为工作表面。

2．设计的基本要求和内容（1）了解汽车制动系统的工作过程。

（2）熟悉汽车制动系统的设计过程和设计参数。

（3）结合汽车制动性能要求设计汽车制动器。

（4）结合三维建模软件，并实现制动器的运动仿真。

3．主要参考文献[1] 王望予.汽车设计[M].北京:机械工业出版社,2004[2] 余志生.汽车理论[M].北京:机械工业出版社,2003[3] 陈家瑞.汽车构造[M].北京:机械工业出版社,2003[4] 林秉华.最新汽车设计实用手册[M],黑龙江:黑龙江出版社,2005[5] 张尉林.汽车制动系统的分析与设计[M].北京:机械工业出社,20024．进度安排注：一式4份，系部、指导教师各1份、学生2份：[毕业设计]及答辩评分表各一份汽车制动系统的设计及仿真摘要：汽车的制动系是汽车行车安全的保证，许多制动法规对制动系提出了许多详细而具体的要求，这是我们设计的出发点。

从制动器的功用及设计的要求出发，依据给定的设计参数，进行了方案论证。

对各种形式的制动器的优缺点进行了比较后，选择了浮动钳盘的形式。

这样，制动系有较高的制动效能和较高的效能因素稳定性。

随后，对盘式制动器的具体结构的设计过程进行了详尽的阐述。

选择了简单液压驱动机构和双管路系统，选用了间隙自动调节装置。

在设计计算部分，选择了几个结构参数，计算了制动系的主要参数，盘式制动器相关零件的设计计算。

关键词: 制动器，同步附着系数，制动盘，制动钳Automobile brake system design and simulationAbstracts：The braking system in a vehicle guaranteed the safety of driving .Many rules and regulations have been made for the braking system in detail, which is the starting of our design.Firstly, I demonstrate the project on the base of the function of the brake, And analysis their strong point and shortcomings .I choose the form of front-disked. In this way, the braking system have higher braking efficiency and high stability of the performance factors. Subsequently, the specific structure of the disc brake design was elaborated in detail.I designed the hydraulic drive system and two-pipe system and selected clearance automatic adjusting device.In the calculate part .I chosen several structural parameters, calculated the main parameters of the braking system drive mechanism.Key words：disc brakes，synchronous attachment coefficient，brake disc，brake caliper目录1 绪论 (1)1.1 课题研究的目的及意义 (1)1.2制动系统研究现状 (1)1.3课题设计思路 (3)2制动系统概述 (4)2.1制动系的类型 (4)2.2汽车制动系统组成 (4)2.3 制动器的组成 (5)2.4 制动器的要求 (5)2.5 制动器的种类 (7)3 汽车参数计算 (14)3.1汽车的基本参数 (14)3.2 制动系的主要参数及其选择 (15)3.3 盘式制动器的结构参数与摩擦系数的确定 (16)3.4 制动衬块的设计计算 (18)3.5 摩擦衬块磨损特性的计算 (19)4 制动器主要零件的结构设计 (21)4.2 制动钳 (21)4.4 摩擦材料 (21)4.5 盘式制动器间隙的调整方法及相应机构 (22)4.6 制动驱动机构的结构型式选择与设计计算 (22)结论 (25)参考文献 (26)致谢 (27)附录 (28)1 绪论1.1 课题研究的目的及意义汽车的设计与生产涉及到许多领域，其独有的安全性、经济性、舒适性等众多指标，也对设计提出了更高的要求。

乘用车制动设计及仿真一、引言制动系统是汽车安全的核心组成部分之一。

乘用车制动系统不仅要满足对车辆的制动需求，同时要保证乘客和行人的安全。

本文将介绍乘用车制动设计的基本原理，并通过仿真分析验证制动系统的性能。

二、乘用车制动设计原理乘用车制动设计的目标是实现快速而稳定的制动效果。

制动系统的设计包括制动器、液压系统和控制系统三个方面。

2.1 制动器乘用车主要采用盘式制动器，包括刹车片、刹车盘和刹车钳。

制动器的设计应考虑以下几个因素：•刹车片材料：刹车片材料应具有良好的摩擦性能和耐磨性能，同时要考虑制动过程中的热膨胀和热衰减。

•刹车盘材料：刹车盘材料应具有良好的导热性能和耐热性能，以便快速散热，防止制动衰减。

•刹车钳设计：刹车钳应能够确保刹车片与刹车盘之间的紧密接触，避免制动时的失效。

•刹车片与刹车盘的接触面积：接触面积越大，制动效果越好，但也会增加制动器的负荷和成本。

2.2 液压系统液压制动系统通过液压力将制动力传递给刹车片和刹车盘。

液压系统的设计应考虑以下几个因素：•制动液的选择：制动液应具有高沸点和低压缩性，以保证制动时的稳定性和可靠性。

•主缸设计：主缸应能够通过踏板的力量产生足够的液压力，以便实现快速制动。

•助力器设计：助力器可以增加制动力，并减小制动力所需的踏板力量。

•刹车管路设计：刹车管路应保证液压力的传递和分配的稳定性，避免制动衰减。

2.3 控制系统控制系统主要包括制动控制单元（ECU）和制动系统的传感器。

制动控制单元接收传感器的信号，并根据车辆的速度、制动力和转向角等信息，控制制动系统的工作。

三、乘用车制动仿真制动仿真是评估和优化制动系统性能的重要方法。

通过仿真分析，可以预测制动系统的工作状态、制动力的分布和制动距离等参数，并优化设计方案。

制动仿真可以分为双端和单端仿真。

双端仿真是指通过在车辆和制动器之间建立模型，模拟制动系统的工作过程。

单端仿真是指通过在制动器上建立模型，模拟刹车片和刹车盘之间的接触状态和摩擦力。

1.概念设计市场定位分析早期总部署设计整车动力性经济性分析和计算造型设计指导书参考样车分析供给商平台调查成本分析编制产品描述书。

1.1.1早期总部署依据市场及用户需求，选定各分总成初步确定整车基础参数人体部署和各类运动分析视野分析手触及空间分析和仪表可视性分析等整车动力性、经济性分析和计算确定造型设计方向确定初步外部尺寸整车技术参数造型风格和内部配置。

参考样车分析对参考样车进行分析研究，确定其优势和不足，结合市场情况提出所开发产品目标定位。

供给商平台调查对潜在供给商进行货源可行性评定评价她们在满足质量、供货能力及开发水平前提下提供总成和部件能力识别价格及质量含有相对竞争力供给商，以满足产品定位要求。

在供给商和制造者之间建立信息沟通成本分析确定各系统和整车目标成本。

编制产品描述书描述书作为产品开发依据文件，将所要开发产品项目标背景、目标、车型计划、总成选择、装备、进度等进行具体描述。

1.2团体一支有着丰富汽车理论知识和设计经验优异团体，熟知中国汽车配套资源及现有车型。

以敏锐眼光洞察中国汽车市场，能很好把握中国汽车发展时尚。

1.3市场定位从消费者调查、市场调研、竞争对手分析及，企业制造能力分析来确定产品市场定位。

2.汽车造型分析造型设计任务书搜集和整理相关资料并进行样车准备工程和造型契合确定设计理念，提出设计方案阶段评审初步草图设计方向性评审细化效果图草图设计设计评审效果图设计效果图评审效果图修改及提交依据用户意见修改效果图效果图同意进入零部件造型细节设计阶段团体要求：含有锐意创新精神，透过设计表面来了解设计本身所代表设计师对生活形态和消费心理了解，给予设计更多实际意义。

高雅艺术品味、丰富设计经验、全方面汽车相关专业知识和衍生材料学、流体力学、热能学、人体工程学、社会学、环境保护学等众多方面知识。

对消费者及成本了解和极富魅力创意思维使她们不停推陈出新，发明出更符合国际趋势和品牌定位作品。

设计部门负担整车造型、总体部署及整车集成，内容涵盖了从美学表面质感、动感、内外饰创意、计算机辅助曲面设计到产品外型最终数据公布。
