并联电容器在无功补偿中的应用P01

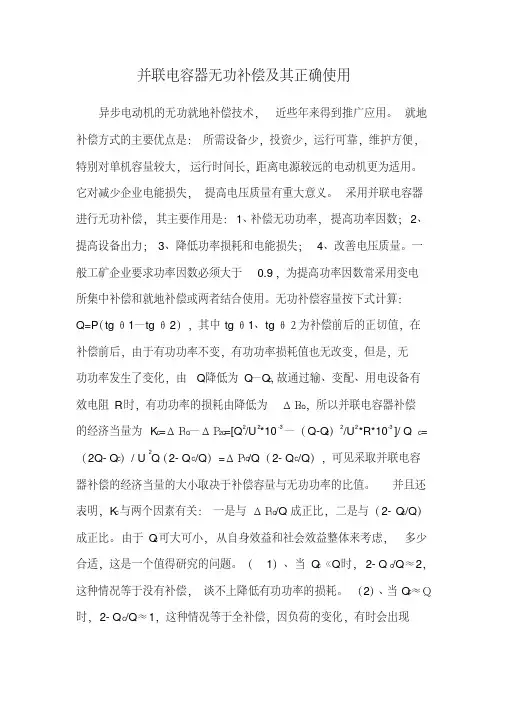

并联电容器无功补偿及其正确使用异步电动机的无功就地补偿技术，近些年来得到推广应用。

就地补偿方式的主要优点是：所需设备少，投资少，运行可靠，维护方便，特别对单机容量较大，运行时间长，距离电源较远的电动机更为适用。

它对减少企业电能损失，提高电压质量有重大意义。

采用并联电容器进行无功补偿，其主要作用是：1、补偿无功功率，提高功率因数；2、提高设备出力；3、降低功率损耗和电能损失；4、改善电压质量。

一般工矿企业要求功率因数必须大于0.9，为提高功率因数常采用变电所集中补偿和就地补偿或两者结合使用。

无功补偿容量按下式计算：Q=P（tgθ1—tgθ2），其中tgθ1、tgθ２为补偿前后的正切值，在补偿前后，由于有功功率不变，有功功率损耗值也无改变，但是，无功功率发生了变化，由Q降低为Q—Q C,故通过输、变配、用电设备有效电阻R时，有功功率的损耗由降低为ΔＰ2Q，所以并联电容器补偿的经济当量为K C=ΔＰ1Q—ΔＰ2Q=[Q2/U2*10-3—（Q-Q C）2/U2*R*10-3]/ Q C=（2Q- Q C）/ U2Q（2- Q C/Q）=ΔＰ1Q/Q（2- Q C/Q），可见采取并联电容器补偿的经济当量的大小取决于补偿容量与无功功率的比值。

并且还表明，K C与两个因素有关：一是与ΔＰ1Q/Q成正比，二是与（2- Q C/Q）成正比。

由于Q C可大可小，从自身效益和社会效益整体来考虑，多少合适，这是一个值得研究的问题。

（1）、当Q C《Q时，2- Q C/Q≈2，这种情况等于没有补偿，谈不上降低有功功率的损耗。

（2）、当Q C≈Ｑ时，2- Q C/Q≈1，这种情况等于全补偿，因负荷的变化，有时会出现过补偿，经济效益不一定很好。

因此选择合适的无功补偿容量，才能确定最佳功率因数，一般原则以稍高于功率因数标准为宜。

并联电容器在使用过程中要防止过负荷的产生一般说来，引起并联电容器过负荷的原因主要有三个方面：（1）、实际运行电压高于电容器额定电压；（2）、谐波电压引起的过电压；（3）、电容器容量的正偏差；引起第一个过负荷的原因是由于并联电容无功功率Q C=UI=U*U/X C=U2WC，可见，电容器无功出力与电压的平方成正比，运行电压太高，将使电容器无功出力大大增加，并使电容器温度升高，严重时使电容器发生热击穿。

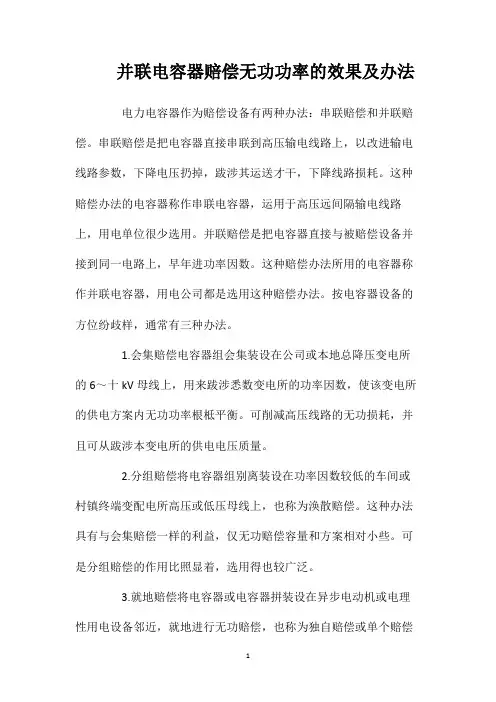

并联电容器赔偿无功功率的效果及办法
电力电容器作为赔偿设备有两种办法：串联赔偿和并联赔偿。

串联赔偿是把电容器直接串联到高压输电线路上，以改进输电线路参数，下降电压扔掉，跋涉其运送才干，下降线路损耗。

这种赔偿办法的电容器称作串联电容器，运用于高压远间隔输电线路上，用电单位很少选用。

并联赔偿是把电容器直接与被赔偿设备并接到同一电路上，早年进功率因数。

这种赔偿办法所用的电容器称作并联电容器，用电公司都是选用这种赔偿办法。

按电容器设备的方位纷歧样，通常有三种办法。

1.会集赔偿电容器组会集装设在公司或本地总降压变电所的6～十kV母线上，用来跋涉悉数变电所的功率因数，使该变电所的供电方案内无功功率根柢平衡。

可削减高压线路的无功损耗，并且可从跋涉本变电所的供电电压质量。

2.分组赔偿将电容器组别离装设在功率因数较低的车间或村镇终端变配电所高压或低压母线上，也称为涣散赔偿。

这种办法具有与会集赔偿一样的利益，仅无功赔偿容量和方案相对小些。

可是分组赔偿的作用比照显着，选用得也较广泛。

3.就地赔偿将电容器或电容器拼装设在异步电动机或电理性用电设备邻近，就地进行无功赔偿，也称为独自赔偿或单个赔偿
办法。

这种办法既能跋涉为用电设备供电回路的功率因数，又能改进用电设备的电压质量，对中、小型设备十分适用。

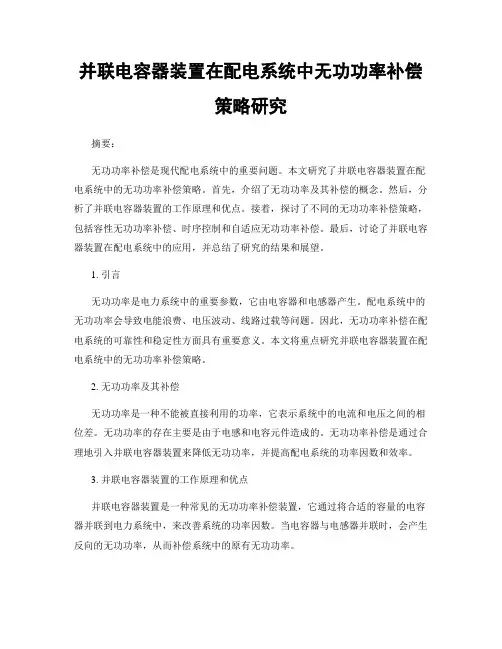

并联电容器装置在配电系统中无功功率补偿策略研究摘要：无功功率补偿是现代配电系统中的重要问题。

本文研究了并联电容器装置在配电系统中的无功功率补偿策略。

首先，介绍了无功功率及其补偿的概念。

然后，分析了并联电容器装置的工作原理和优点。

接着，探讨了不同的无功功率补偿策略，包括容性无功功率补偿、时序控制和自适应无功功率补偿。

最后，讨论了并联电容器装置在配电系统中的应用，并总结了研究的结果和展望。

1. 引言无功功率是电力系统中的重要参数，它由电容器和电感器产生。

配电系统中的无功功率会导致电能浪费、电压波动、线路过载等问题。

因此，无功功率补偿在配电系统的可靠性和稳定性方面具有重要意义。

本文将重点研究并联电容器装置在配电系统中的无功功率补偿策略。

2. 无功功率及其补偿无功功率是一种不能被直接利用的功率，它表示系统中的电流和电压之间的相位差。

无功功率的存在主要是由于电感和电容元件造成的。

无功功率补偿是通过合理地引入并联电容器装置来降低无功功率，并提高配电系统的功率因数和效率。

3. 并联电容器装置的工作原理和优点并联电容器装置是一种常见的无功功率补偿装置，它通过将合适的容量的电容器并联到电力系统中，来改善系统的功率因数。

当电容器与电感器并联时，会产生反向的无功功率，从而补偿系统中的原有无功功率。

并联电容器装置的优点包括：节能、提高电压质量、降低线路过载、改善电流波动、减少谐波等。

同时，它还具有简单、可靠、经济等特点，成为了无功功率补偿装置中的常用技术。

4. 不同的无功功率补偿策略4.1 容性无功功率补偿容性无功功率补偿是一种简单有效的方式，通过并联电容器补偿无功功率，以提高配电系统的功率因数。

这种补偿策略通常适用于负载稳定的情况。

4.2 时序控制时序控制补偿策略根据负载的实际变化情况来调整并联电容器装置的补偿量。

通过实时监测功率因数等参数，选取合适的时间节点进行补偿调整，避免了电容器过补偿或欠补偿的问题。

4.3 自适应无功功率补偿自适应无功功率补偿是一种自动控制策略，根据系统无功功率的实时波动情况来调整并联电容器的补偿量。

用并联电容器补偿无功功率的原理及相关方法引言在电力系统中，无功功率是不可避免的。

无功功率对于电力系统的影响包括电压稳定性和输电损失等。

由于电容器具有“吞噬”无功功率的功能，因此并联电容器补偿无功功率是一种有效的方法。

本文将介绍并联电容器补偿无功功率的原理及相关方法。

无功功率的产生与影响无功功率是电力系统中不可避免的现象。

在电路中，一部分电能转化为有用功率，用于供电设备的工作，其他部分电能则被转化为无功功率，用于维持电路的电磁场。

一般来说，无功功率对电路性能的影响包括以下几个方面：电压波动电压波动是无功功率对电路性能的主要影响之一。

当无功功率过多时，会导致电路中电压的不稳定。

此时，电路中的各种设备会受到影响，其工作效率将大大降低。

特别是在对质量要求较高的行业中，电压波动将对设备带来严重的危害。

输电损失由于无功功率产生的电磁场的存在，线路中的电流将变得更大。

这意味着更多的电能将被转化为热量和其他不需要的形式的能量。

如果无功功率过多，将导致输电损失增加，进而降低电力系统的效率。

并联电容器补偿无功功率的原理并联电容器可以通过吸收无功功率的方式来调整电路的无功功率。

在电路中引入并联电容器后，电容器将在电流周期中积累电荷，然后在下一个周期中释放这些电荷。

换句话说，电容器通过在不同的周期中增加或减少电流的流动来调整电路的无功功率。

并联电容器补偿无功功率的原理可通过以下公式来描述：Qc = Qp * tan(acos(Pf))其中，Qc代表电容器的无功补偿容量，Qp代表电路的总无功功率，Pf为功率因数的余弦值。

并联电容器补偿无功功率的方法为了高效地补偿无功功率，需要根据实际情况选择合适的并联电容器进行安装。

并联电容器的选择通常基于电路的功率因素和负载特性。

以下是几种应用广泛的并联电容器安装方法：固定电容器固定电容器是一种直接在电路中并联安装的电容器。

这种方法对于负载电流比较稳定、功率因数波动不大的电路比较适用。

并联电容器无功补偿方案课程设计并联电容器无功补偿方案设计指导老师：江宁强1010190456尹兆京目录1绪论 (2)1.1引言 (2)1.2无功补偿的提出 (3)1.3本文所做的工作 (3)2无功补偿的认识 (3)2.1无功补偿装置 (3)2.2无功补偿方式 (4)2.3无功补偿装置的选择 (4)2.4投切开关的选取 (4)2.5无功补偿的意义 (5)3电容器无功补偿方式 (5)3.1串联无功补偿 (5)3.2并联无功补偿 (6)3.3确定电容器补偿容量 (6)4案例分析 (6)4.1利用并联电容器进行无功功率补偿，对变电站调压 (6)4.2利用串联电容器，改变线路参数进行调压 (13)4.3利用并联电容器进行无功功率补偿，提高功率因素 (15)5总结 (21)1绪论1.1引言随着现代科学技术的发展和国民经济的增长，电力系统发展迅猛，负荷日益增多，供电容量扩大，出现了大规模的联合电力系统。

用电负荷的增加，必然要求电网系统利用率的提高。

但由于接入电网的用电设备绝大多数是电感性负荷，自然功率因素低，影响发电机的输出功率; 降低有功功率的输出; 影响变电、输电的供电能力; 降低有功功率的容量; 增加电力系统的电能损耗; 增加输电线路的电压降等。

因此，连接到电网中的大多数电器不仅需要有功功率，还需要一定的无功功率。

1.2无功补偿的提出电网输出的功率包括两部分：一是有功功率；二是无功功率。

无功，简单的说就是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。

电机和变压器中的磁场靠无功电流维持，输电线中的电感也消耗无功，电抗器、荧光灯等所有感性电路全部需要一定的无功功率。

为减少电力输送中的损耗，提高电力输送的容量和质量，必须进行无功功率的补偿。

1.3本文所做的工作主要对变电站并联电容器无功补偿作了简单的分析计算,提出了目前在变电站无功补偿实际应用中计算总容量与分组的方法,本文主要作了以下几个方面的工作: 对无功补偿作了简单的介绍，尤其是电容器无功补偿，选取了相关的案例进行了简单的计算和分析。

电容并联和串联无功补偿
电容并联和串联无功补偿是两种常见的无功补偿方式，它们在电力系统中的应用场景和工作原理有所不同。

电容并联无功补偿：这种方式是将电容器直接并联在被补偿设备的同一电路上。

电容器为用电设备提供所需无功电流，从而减轻电力线路、变压器和发电机的负担。

并联电容器是目前电网中应用最为广泛的一种无功补偿方式，尤其在10KV及以下电压等级的供电系统中，几乎所有的无功补偿装置均属于并联电容器补偿。

其主要作用是减小视在电流，提高功率因数，降低损耗，从而提高电力设备的效率。

对用户侧而言，补偿无功还有提高电压、降低线损、减少电费支出、节约能源、增加电网有功容量传输、提高设备的使用效率等作用。

电容串联无功补偿：这种方式是把电容器直接串联到高压输电线路上，主要作用是通过在电网输电侧直接治理进而达到改善输电线路参数，降低电压损失，提高其输送能力，降低线路损耗的作用。

由于串联电容器只能应用在高压系统中（在低压系统中由于电流太大无法应用），因此其一般的应用场所是高压远距离输电线路上，用户侧的应用较少。

串联电容无功补偿的原理是利用电容器的容性阻抗抵消线路电感的感性阻抗，从而缩短电气距离，提高线路的输电容量和稳定性。

总的来说，电容并联和串联无功补偿都是为了提高电力系统
的功率因数、降低损耗、提高设备的效率等目的而采取的措施。

具体选择哪种方式需要根据实际情况进行综合考虑。

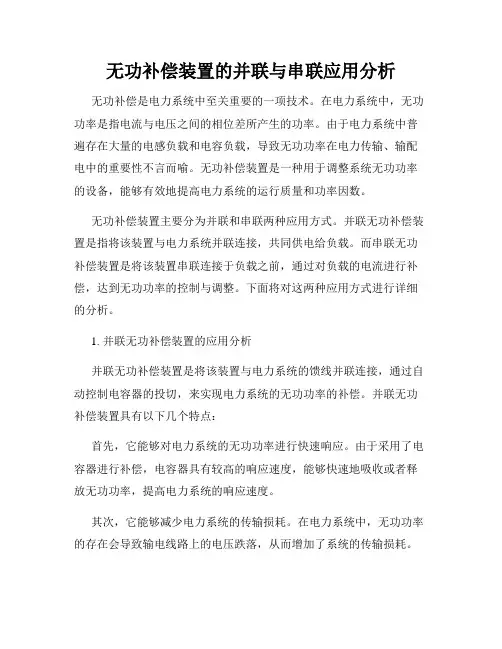

无功补偿装置的并联与串联应用分析无功补偿是电力系统中至关重要的一项技术。

在电力系统中，无功功率是指电流与电压之间的相位差所产生的功率。

由于电力系统中普遍存在大量的电感负载和电容负载，导致无功功率在电力传输、输配电中的重要性不言而喻。

无功补偿装置是一种用于调整系统无功功率的设备，能够有效地提高电力系统的运行质量和功率因数。

无功补偿装置主要分为并联和串联两种应用方式。

并联无功补偿装置是指将该装置与电力系统并联连接，共同供电给负载。

而串联无功补偿装置是将该装置串联连接于负载之前，通过对负载的电流进行补偿，达到无功功率的控制与调整。

下面将对这两种应用方式进行详细的分析。

1. 并联无功补偿装置的应用分析并联无功补偿装置是将该装置与电力系统的馈线并联连接，通过自动控制电容器的投切，来实现电力系统的无功功率的补偿。

并联无功补偿装置具有以下几个特点：首先，它能够对电力系统的无功功率进行快速响应。

由于采用了电容器进行补偿，电容器具有较高的响应速度，能够快速地吸收或者释放无功功率，提高电力系统的响应速度。

其次，它能够减少电力系统的传输损耗。

在电力系统中，无功功率的存在会导致输电线路上的电压跌落，从而增加了系统的传输损耗。

而并联无功补偿装置的应用可以通过补充无功功率，使电压稳定，减少线路的传输损耗。

再次，它可以提高电力系统的功率因数。

功率因数是评价电力系统运行质量的重要指标。

并联无功补偿装置的应用可以调整电力系统中的无功功率，从而提高功率因数，降低系统的无功损耗。

总之，通过并联无功补偿装置的应用，可以有效地提高电力系统的运行效率和稳定性，降低系统的无功损耗，改善电力质量。

2. 串联无功补偿装置的应用分析串联无功补偿装置是将该装置置于负载之前，通过调整负载的电流波形，达到控制无功功率的目的。

串联无功补偿装置具有以下几个特点：首先，它能够对负载的无功功率进行精确的调整。

通过改变串联无功补偿装置的补偿电流大小和相位，可以精确地调整负载的无功功率，从而使系统的功率因数达到要求。

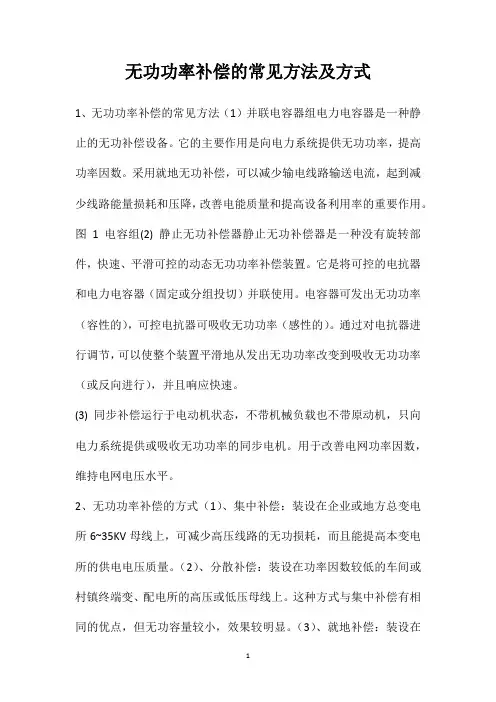

无功功率补偿的常见方法及方式
1、无功功率补偿的常见方法（1）并联电容器组电力电容器是一种静止的无功补偿设备。

它的主要作用是向电力系统提供无功功率，提高功率因数。

采用就地无功补偿，可以减少输电线路输送电流，起到减少线路能量损耗和压降，改善电能质量和提高设备利用率的重要作用。

图 1 电容组(2) 静止无功补偿器静止无功补偿器是一种没有旋转部件，快速、平滑可控的动态无功功率补偿装置。

它是将可控的电抗器和电力电容器（固定或分组投切）并联使用。

电容器可发出无功功率（容性的），可控电抗器可吸收无功功率（感性的）。

通过对电抗器进行调节，可以使整个装置平滑地从发出无功功率改变到吸收无功功率（或反向进行），并且响应快速。

(3) 同步补偿运行于电动机状态，不带机械负载也不带原动机，只向电力系统提供或吸收无功功率的同步电机。

用于改善电网功率因数，维持电网电压水平。

2、无功功率补偿的方式（1）、集中补偿：装设在企业或地方总变电所6~35KV母线上，可减少高压线路的无功损耗，而且能提高本变电所的供电电压质量。

（2）、分散补偿：装设在功率因数较低的车间或村镇终端变、配电所的高压或低压母线上。

这种方式与集中补偿有相同的优点，但无功容量较小，效果较明显。

（3）、就地补偿：装设在
异步电动机或电感性用电设备附近，就地进行补偿。

这种方式既能提高用电设备供电回路的功率因数，又能改变用电设备的电压质量。

无功补偿和并联电容器无功补偿和并联电容器摘要:通过对电路加设并联电容来进行无功功率补偿的原理,以实现节省电能、降低压损、提高供电质量。

关键词:功率因数电容器无功补偿由于矿山企业使用大功率的电机、变压器等电感性设备,它不仅消耗有功功率,还消耗无功功率,因此必须提高用户功率因数,以减少对电源系统的无功功率的消耗。

1、并联电容器在电力系统中的无功补偿方式电容器的补偿具有投资小、有功功率损失小、运行维护方便、故障范围小的特点。

电容器的补偿方式,应以无功就地平衡为原则。

电网的无功负荷主要由用电设备和输变电设备引起的。

除了在比较密集的供电负荷中心集中装设大、中型电容器组,便于中心电网的电压控制和稳定电网的电压质量之外,还应在距用电无功负荷较近的地点装设中、小型电容器组进行就地补偿。

安装电容器进行无功补偿可采取三种形式:集中、分组或个别就地补偿。

(1)集中补偿:在低压配电线路中安装并联电容器组,将其集中安装在变电所的一次或二次侧的母线上。

(2)分组补偿:分组补偿是将电容器组分组安装在车间配电室或变电所各分路的出线上,它可与工厂部分负荷的变动同时投入或切除。

(3)个别就地补偿:在单台用电设备处安装并联电容器,直接对其所需无功功率进行补偿。

电容器补偿其优点:(1)因电容器与电动机直接并联,同时投入或停用,可使无功不倒流,保证用户功率因数始终处于滞后状态,既有利于用户,也有利于电网。

(2)有利于降低电动机起动电流,减少接触器的火花,提高控制电器工作的可靠性。

(3)加装无功补偿设备,不但使功率消耗小,功率因数提高,还可以充分挖掘设备输送功率的潜力。

在确定无功补偿容量值时,应注意两点:(1)在轻负荷时要避免过补偿,倒送无功造成功率损耗增加,也是不经济的。

(2)功率因数越高,每千伏补偿容量减少损耗的作用将变小,通常情况下,将功率因数提高到0.95就是合理补偿。

2、电容器组的保护(1)电容器单台熔丝保护:在每台电容器上都装有单独的熔断器,可避免电容器内部故障击穿短路时油箱爆炸,并波及和影响邻近电容器。

电力系统中的电力电容器在无功补偿中的应用研究引言：电力电容器是一种广泛应用于电力系统中的电气设备，它能够在无功功率补偿中起到重要的作用。

但是，电力电容器在无功补偿中的应用也存在一些问题，因此，本文将从几个方面对电力电容器的应用进行研究，以进一步探讨电力电容器在无功补偿中的应用。

一、电力电容器的基本原理电力电容器是一种用于储存电能的设备，它通过将电能储存于电场中的电容器来实现。

当电力系统中的无功功率过大或过小时，电力电容器可以通过调节电容器的容量大小来实现无功功率的平衡，从而保持电力系统的稳定运行。

二、电力电容器在无功补偿中的作用1. 提高电力系统的功率因数功率因数是衡量电力系统效率的重要指标之一，而电力电容器的引入可以显著提高电力系统的功率因数。

它能够补偿电力系统中的感性负载，减少电力系统的无功功率损耗，提高电力系统的能效。

2. 减少电力系统的电压波动在电力系统中，电容器可以有效地平衡电压波动，使电力系统运行更加稳定。

它可以吸收和释放无功功率，从而保持电力系统电压的稳定性，减少电压波动对设备的影响，提高电力系统的可靠性。

三、电力电容器应用中存在的问题1. 电力电容器的寿命问题电力电容器的寿命受到多个因素的影响，如电压波动、温度等。

长期运行下，电力电容器可能出现老化和损坏，从而影响其无功补偿效果。

因此，在电力电容器的应用中需要加强对电容器寿命的监测和维护，及时更换老化的电容器。

2. 电力电容器的过电压问题在电力系统中，由于电容器的特性，当电容器接入或断开电力系统时可能会引起过电压现象。

过电压不仅会对电容器本身造成损坏，还会对系统中的其他设备产生负面影响。

因此，在电力电容器的应用中，需要采取相应的措施来防止和减少过电压的发生。

四、电力电容器应用的改进方向1. 加强科学研究针对电力电容器在无功补偿中存在的问题，需要加强科学研究，探索新的材料和技术，提高电容器的寿命和可靠性。

同时，还可以开展关于电容器的监测和诊断研究，以提前发现电容器的故障和损坏，从而采取相应的维修措施。

并联电容器补偿无功功率的作用及方法
电力电容器作为补偿装置有两种方法：串联补偿和并联补偿。

串联补偿是把电容器直接串联到高压输电线路上，以改善输电线路参数，降低电压损失，提高其输送力量，降低线路损耗。

这种补偿方法的电容器称作串联电容器，应用于高压远距离输电线路上，用电单位很少采纳。

并联补偿是把电容器直接与被补偿设备并接到同一电路上，以提高功率因数。

这种补偿方法所用的电容器称作并联电容器，用电企业都是采纳这种补偿方法。

按电容器安装的位置不同，通常有三种方式。

1.集中补偿电容器组集中装设在企业或地方总降压变电所的6～10kV母线上，用来提高整个变电所的功率因数，使该变电所的供电范围内无功功率基本平衡。

可削减高压线路的无功损耗，而且能够提高本变电所的供电电压质量。

2.分组补偿将电容器组分别装设在功率因数较低的车间或村镇终端变配电所高压或低压母线上，也称为分散补偿。

这种方式具有与集中补偿相同的优点，仅无功补偿容量和范围相对小些。

但是分组补偿的效果比较明显，采纳得也较普遍。

3.就地补偿将电容器或电容器组装设在异步电动机或电感性用电设备四周，就地进行无功补偿，也称为单独补偿或个别补偿方式。

这种方式既能提高为用电设备供电回路的功率因数，又能改善用电设备的电压质量，对中、小型设备非常适用。

无功补偿技术在电力系统电容器保护中的应用电力系统中的无功补偿技术在电容器保护中扮演着重要的角色。

无功补偿技术通过提供适当的无功电流来平衡电压和电流之间的相位差，从而提高电力系统的功率因数。

在电容器保护中，无功补偿技术可以用于解决电容器过电流、过电压等问题，保证电容器的安全运行和延长其寿命。

本文将介绍无功补偿技术在电力系统电容器保护中的应用。

一、无功补偿技术概述无功补偿技术是一种通过改变电流或电压的相位差来改善电力系统的功率因数的技术。

在电力系统中，有两种常见的无功补偿技术，即并联无功补偿和串联无功补偿。

并联无功补偿通过连接电容器来提供无功电流，从而改善电力系统的功率因数。

串联无功补偿则通过连接电感器来提供无功电流，同样可以改善功率因数。

二、无功补偿技术在电容器保护中的应用1. 过电流保护电容器在运行过程中，由于电力系统中存在电压暂降或故障等原因，可能会导致过电流现象。

过电流可能会损坏电容器，因此保护电容器免受过电流的影响是至关重要的。

无功补偿技术可以通过监测电容器的电流，并及时触发保护装置来切断电容器与电源之间的连接，从而保护电容器不被过电流损坏。

2. 过电压保护电容器在电网电压过高的情况下，会承受更大的电压应力，可能导致电容器击穿或损坏。

无功补偿技术可以通过监测电容器的电压，并及时触发保护装置来切断电容器与电源之间的连接，从而保护电容器不受过电压的影响。

3. 谐波过滤电力系统中存在着各种类型的谐波，这些谐波会对电容器产生不利影响，导致电容器失效或寿命缩短。

无功补偿技术可以通过控制并联电容器的谐波电流，抑制电容器受到的谐波影响，从而延长电容器的使用寿命。

4. 频率保护电力系统中的频率异常波动可能会对电容器的稳定性和运行产生负面影响。

无功补偿技术可以通过监测电容器所连接电力系统的频率，并及时触发保护装置来切断电容器与电源之间的连接，从而保护电容器不受频率异常的影响。

三、总结无功补偿技术在电力系统电容器保护中具有重要的应用价值。

并联电容器无功补偿的配置方法(一)宁夏电力局马永宁前言采用力电容器并联补偿电网的无功负荷，由于具有单位投资少、电能损耗小、维护简单、搬迁方便等优点，在电力系统中得到广泛的应用。

但是，目前采用的配置原则，大多用限定功率因数法或由经验决定。

这种方法虽然简单易行，但经济效果却不是最合理的。

本文将从并联电容器无功补偿装置(以后简称补偿装置)的改善电压和降低线损这两个主要作用出发，通过理论分析来决定补偿容量的配置和补偿地点的选择，以求得最大经济效益。

这样做，虽然增加了计算工作量，但其经济效益是相当可观的。

本文着重解决三个问题：一是区域性补偿容量如何确定；二是补偿容量如何在配电母线和配电线路上分配；三是在配电线路上如何选择补偿地点。

第一章区域性补偿容量的确定1．1 概述决定一个供电区域的补偿容量，是进行无功补偿规划和安排年度计划的重要依据。

这里所说的“供电区域”是指一个35KV及以上的变电站供电的配电网。

本章将介绍两种计算方法：一种是我国目前常用的经济功率因数法；另一种是陈德裕同志于1977年提出的经济传输无功负荷法。

前者计算简单、结果明确，但是因为忽略因素较多，经济效益差，适合于作为规划设计的粗略估算；后者虽然计算繁琐，但配置合理，经济效益高，应作为安排年度无功补偿计划的依据。

上列两种计算方法，都是从经济效益出发来计算无功补偿容量的，没有考虑电压水平的要求。

因为，解决电压水平问题，除无功补偿外，主要应从改善电网结构来解决，此外还可以选择变压器分接电压、带负荷调压变压器、串联补偿等手段解决电压水平习题。

5 1·2 用经济功率因数法计算区域补偿容量本方法是根据供电区域至电源的电气距离和发电成本不同，采用不同的功率因数要求。

电气距离分为三类七级，第一类负荷为发电厂直配负荷，按距离又分为五级；第二类负荷为经过一次升压和一次降压的负荷；第三类负荷为经过一次升压和两次降压的负荷。

如图1·1所示为各类负荷示意图。

并联电容器无功补偿及其正确使用什么是无功补偿？在电力系统中，有功电能是可以被转化为机械能、热能等有用工作的能量，而无功电能则不能被直接利用。

无功电能在电力系统中依旧承担着重要的作用，它可以代表充电电能和放电电能之间的相互影响和传递。

因此，无功电能的调节就显得至关重要。

而无功补偿则是调节无功电能的重要手段之一。

何时需要补偿无功？在电力系统正常运行的过程中，当出现电力设备过载、谐波扰动等情况时，会导致电力系统的无功功率发生变化。

这时就需要在电力系统中引入无功补偿器，来维持系统的正常运行。

并联电容器的无功补偿并联电容器是常用的无功补偿器之一。

在电力系统中，引入并联电容器时，可以让电容器吸收系统中的富余的电能，将其转化为电场能量，以达到补偿无功功率的目的。

并联电容器是以电容器为基础的无功补偿器之一。

但在使用时需要注意以下几点，才能达到最佳的补偿效果。

1.和并联电感器一起使用由于电力系统中有许多的电感器，例如电机、变压器等等，这些电感器也会对无功功率产生一定的影响。

而并联电容器可以被用于补偿这些电感器带来的无功功率，从而达到系统的无功功率补偿的目的。

2.正确匹配并联电容器的容值并联电容器的容值需要根据系统的实际情况进行匹配。

如果并联电容器的容值过大或过小，就会出现无功功率的波动。

当容值过大时，会导致电容器过负荷，同时可能引起电容器内部电压的过高，从而影响电容器的使用寿命。

而容值过小时，会导致无功功率的补偿效果不尽如人意。

3.避免电流过载在使用并联电容器时，需要注意其额定电流和容量的匹配关系。

如果电流过载，会导致电容器损坏或过热，进而影响电容器的使用寿命。

4.延长电容器的使用寿命为了延长电容器的使用寿命，需要在使用前和使用过程中注意以下几点：•保证电容器内部的温度不超过其额定温度范围•避免电容器受到强电场干扰•定期检查电容器是否有明显的损伤和老化无功补偿是电力系统中重要的一个环节，而并联电容器则是常见的无功补偿器之一。
