2018年安徽省职业院校技能大赛高职组“智能电梯装调与维护”项目竞赛规程一、竞赛项目名称智能电梯装调与维护二、竞赛目的比赛是在一个高仿真实物型电梯上进行。
通过比赛考核参赛选手掌握电梯电气控制原理图设计与绘制、电梯机构安装与检测装置调整、电梯电气控制柜器件的安装与线路连接、群控电梯控制程序设计与调试、电梯监控系统设计与调试、电梯故障诊断与排除等核心技能；以及传感检测、电机驱动、PLC编程、工业网络技术、变频器调速、人机界面工程设计等核心知识。
竞赛过程与工作过程对接，不仅考查选手的专业知识和专业能力，同时，考核参赛选手的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。
通过竞赛为全国高职院校提供一个电梯技术相互交流的平台，引领高职院校电气自动化、机电安装、智能楼宇、计算机控制等相关专业建设和教学改革的发展方向，促进工学结合人才培养模式的改革与创新，培养学生的可持续发展能力，为社会提供满足企业需求的电梯技术方面的高技能人才。
三、竞赛方式与内容（一）竞赛方式1. 竞赛采取团队比赛方式，每个参赛院校限报2个参赛队，每支参赛队由2名选手（设队长1名）和不超过2名指导教师组成。
选手为全省高职院校2018年春季在籍学生（含本科院校高职学生，1994年5月1日之后出生），不限制性别、年级。
2•比赛分批次进行，参赛队比赛的先后顺序由赛前抽签确定。
竞赛项目采用同样的工作任务，同样的工作要求，同样的工作条件。
（二）竞赛内容根据《2018年安徽省职业院校技能大赛（高职组）实施方案》规定的该赛项的竞赛技术平台标准。
机构竞赛设备在浙江天煌科技实业有限公司THJDDT-5型电梯控制技术综合实训装置进行，包括电梯电气控制原理图设计与绘制、电梯机构安装与检测装置调整、电梯电气控制柜的线路连接、电梯控制程序设计与调试、电梯故障诊断与排除，以及电梯运行调试与保养等，根据给定的任务书，完成以下操作内容：1. 电梯电气控制原理图设计与绘制参赛选手根据所提供的相关设备和任务书中的电梯控制功能要求，手绘完成各电气控制原理图设计与绘制。

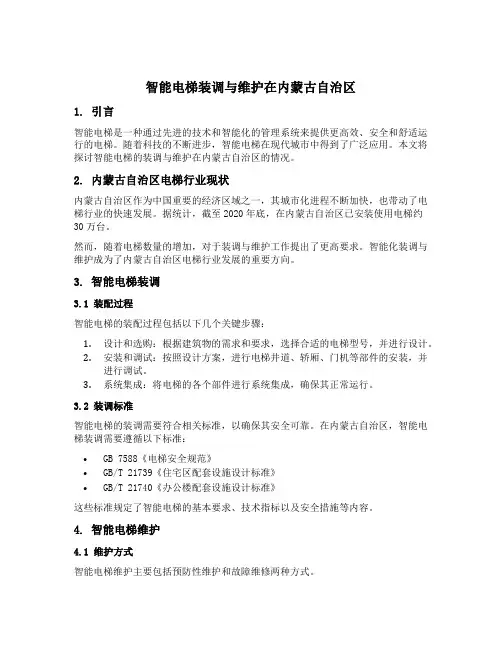

智能电梯装调与维护在内蒙古自治区1. 引言智能电梯是一种通过先进的技术和智能化的管理系统来提供更高效、安全和舒适运行的电梯。
随着科技的不断进步，智能电梯在现代城市中得到了广泛应用。
本文将探讨智能电梯的装调与维护在内蒙古自治区的情况。
2. 内蒙古自治区电梯行业现状内蒙古自治区作为中国重要的经济区域之一，其城市化进程不断加快，也带动了电梯行业的快速发展。
据统计，截至2020年底，在内蒙古自治区已安装使用电梯约30万台。
然而，随着电梯数量的增加，对于装调与维护工作提出了更高要求。
智能化装调与维护成为了内蒙古自治区电梯行业发展的重要方向。
3. 智能电梯装调3.1 装配过程智能电梯的装配过程包括以下几个关键步骤：1.设计和选购：根据建筑物的需求和要求，选择合适的电梯型号，并进行设计。
2.安装和调试：按照设计方案，进行电梯井道、轿厢、门机等部件的安装，并进行调试。
3.系统集成：将电梯的各个部件进行系统集成，确保其正常运行。
3.2 装调标准智能电梯的装调需要符合相关标准，以确保其安全可靠。
在内蒙古自治区，智能电梯装调需要遵循以下标准：•GB 7588《电梯安全规范》•GB/T 21739《住宅区配套设施设计标准》•GB/T 21740《办公楼配套设施设计标准》这些标准规定了智能电梯的基本要求、技术指标以及安全措施等内容。
4. 智能电梯维护4.1 维护方式智能电梯维护主要包括预防性维护和故障维修两种方式。
预防性维护是指定期对电梯进行检查、保养和维修，以预防潜在故障的发生。
内蒙古自治区建议每年至少进行两次全面的维护，包括电梯井道、轿厢、门机等部件的清洁、润滑和检查。
故障维修是指在电梯出现故障时进行修复，确保电梯能够正常运行。
内蒙古自治区建议电梯维修公司应及时响应用户报修，并在规定时间内进行维修。
4.2 维护人员要求智能电梯维护人员需要具备相关技术和知识，以保证对电梯进行有效的维护和故障排除。
内蒙古自治区要求智能电梯维护人员满足以下条件：1.具备相关专业知识和技能，持有相关资格证书。

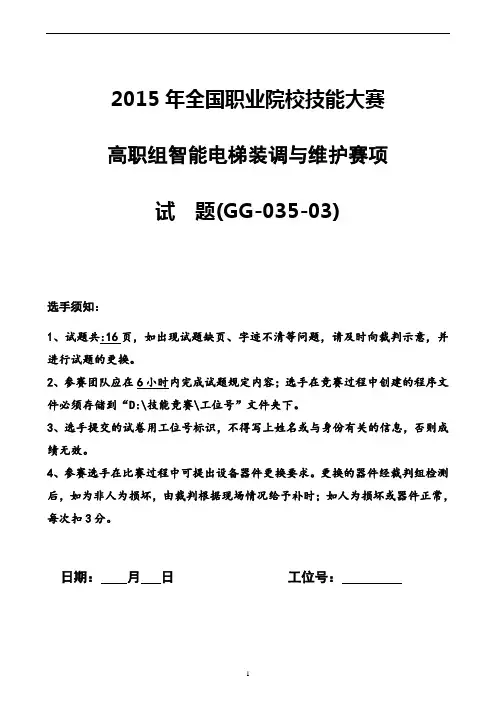

2015年全国职业院校技能大赛高职组智能电梯装调与维护赛项试题(GG-035-03)选手须知：1、试题共:16页，如出现试题缺页、字迹不清等问题，请及时向裁判示意，并进行试题的更换。
2、参赛团队应在6小时内完成试题规定内容；选手在竞赛过程中创建的程序文件必须存储到“D:\技能竞赛\工位号”文件夹下。
3、选手提交的试卷用工位号标识，不得写上姓名或与身份有关的信息，否则成绩无效。
4、参赛选手在比赛过程中可提出设备器件更换要求。
更换的器件经裁判组检测后，如为非人为损坏，由裁判根据现场情况给予补时；如人为损坏或器件正常，每次扣3分。
日期：月日工位号：第一部分:理论竞赛工位号：日期：月日一、选择题(每题0.5分)1. 当电梯出现故障，乘客提出乘坐要求时：（）A、用户第一，可以乘坐B、必须停止载客C、视故障的大小而定D、可在维修工的指导下乘坐2. 轿顶作业时，必须保证电梯处于：（）A、绝对静止状态B、检修运行状态C、主电源上锁挂牌状态D、基站位置3. 电气安全装置应包括（）。
A、安全触点；B、二极管；C、整流器；D、晶闸管4. 对应乘客电梯，电梯轿厢门关闭后，门扇之间或门扇与门柱、门楣、地坎之间允许间隙的最大值为（）mm。
A、5；B、6；C、7；D、85. 对于电梯井道，以下说法正确的是（）A、井道内不得装设与电梯无关的设备、电缆等，包括各种取暖设备。
B、井道内不得装设与电梯无关的设备、电缆等，但允许装设采暖设备及其控制调节装置（非蒸气或高压水取暖）。
C、井道内不得装设与电梯无关的设备、电缆等，允许装设采暖设备，要求采暖设备为非蒸气或高压水取暖，且控制和调节设备不能装在井道内。
D、井道内不得装设与电梯无关的设备、电缆等，但允许装设各种采暖设备及其控制调节装置。
6. 电动机的＿＿＿＿和＿＿＿＿＿＿之间的关系称为电动机的机械特性。
转子串接外接电阻时得到的机械特性曲线称为＿＿＿＿＿＿曲线。
（）A、输出力矩、转速、调速特性；B、转速、调速特性、输出力矩；C、输出力矩、调速特性、转速7. （）是一种机械或电气驱动装置，用于执行或控制下全部或部分功能：确定方向、加速、减速、平层、停止、取消呼梯信号、门操作、位置显示和层门指示灯控制。

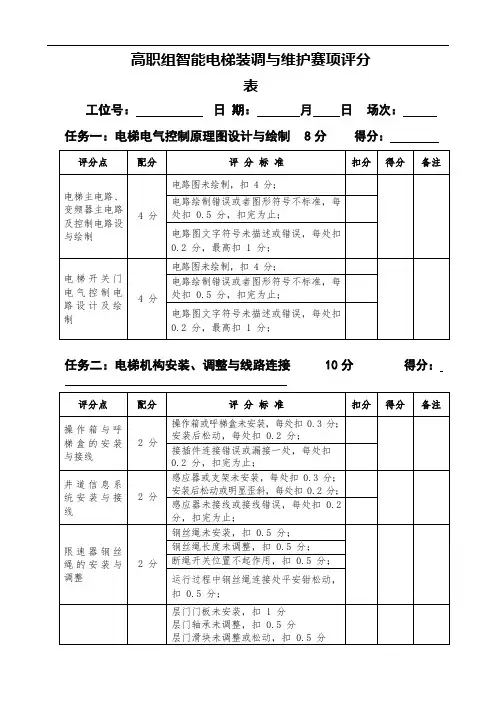

高职组智能电梯装调与维护赛项评分
表
工位号：日期：月日场次：
任务一：电梯电气控制原理图设计与绘制8 分得分：
任务二：电梯机构安装、调整与线路连接10 分得分：
高职组智能电梯装调与维护赛项评分表
工位号：日期：月日场次：
任务三：电梯电气控制柜的器件安装与线路连接
20 分得分：
高职组智能电梯装调与维护赛项评分表
工位号：日期：月日场次：任务四：电梯控制程序设计与调试 35 分得分：
裁判签名:
工位号：日期：月日场次：任务五：电梯故障诊断与排除10 分得分：
任务六：电梯调试、保养、机械故障排除与检验7 分
得分：
裁判签名:
工位号：日期：月日场次：职业素养与平安意识10 分得分：
裁判签名:。

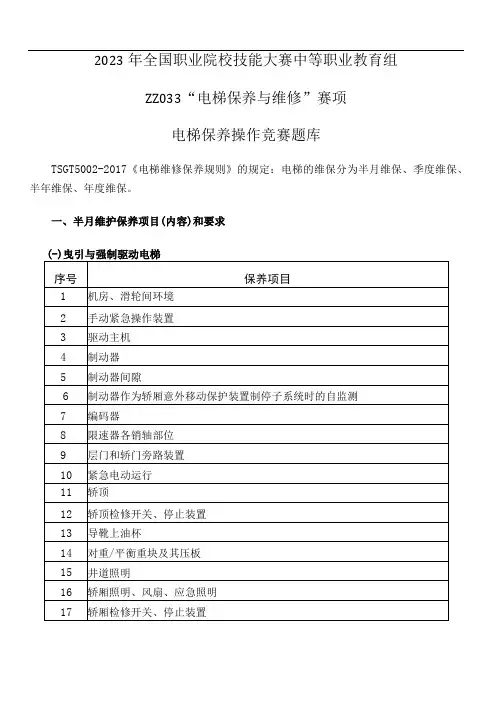

2023年全国职业院校技能大赛中等职业教育组ZZ033“电梯保养与维修”赛项电梯保养操作竞赛题库TSGT5002-2017《电梯维修保养规则》的规定：电梯的维保分为半月维保、季度维保、半年维保、年度维保。
一、半月维护保养项目(内容)和要求二、季度维护保养项目（内容）和要求季度维护保养项目（内容）和要求除符合半月维护保养的项目（内容）和要求外，还应当符合季度保养的项目（内容）和要求：（1）曳引与强制驱动电梯三、半年维护保养项目（内容）和要求半年维护保养项目（内容）和要求除符合季度维护保养的项目（内容）和要求外，还应当符合半年维护保养项目（内容）和要求：（1）曳引与强制驱动电梯四、年度维护保养项目（内容）和要求年度维护保养项目（内容）和要求除符合半年维护保养的项目（内容）和要求外，还应当符合年度维护保养项目（内容）和要求：曳引与强制驱动电梯（2）自动扶梯与自动人行道五、有关说明：1按照“TSGT5002-2017《电梯维护保养规则》编写。
2.维护保养项目（内容）和要求中对测试、试验有明确规定的，应当按照规定进行测试、试验，没有明确规定的，一般为检查、调整、清洁和润滑。
3.维护保养基本要求中，规定为“符合标准值”的，是指符合对应的国家标准、行业标准和制造单位要求。
4.维护保养基本要求中，规定为“制造单位要求”的，按照制造单位的要求，其他没有明确“要求”的，应当为安全技术规范、标准或者制造单位等的要求。
改革与创新的最新成果，弘扬工匠精神，检阅参赛队在电梯保养与维修现场分析与处理问题能力，以及团队协作、工作效率、安全文明生产等职业素养和良好的精神面貌；促进专业设置与产业需求对接、课程内容与职业标准对接、教学过程与生产过程对接；促进职普融通、产教融合、科教融汇，满足产教协同育人目标，引领职业院校电梯及相关专业建设与课程改革，推进电梯维修保养紧缺人才的培养。
2023年全国职业院校技能大赛中等职业教育组ZZ033"电梯保养与维修”赛项电梯维修操作竞赛题库一、电梯功能根据电梯四大空间、八大系统将电梯分为以下各个功能，依据电梯各功能的实现与否进行电梯维修，电梯维修完成后电梯应能实现以下各个功能。

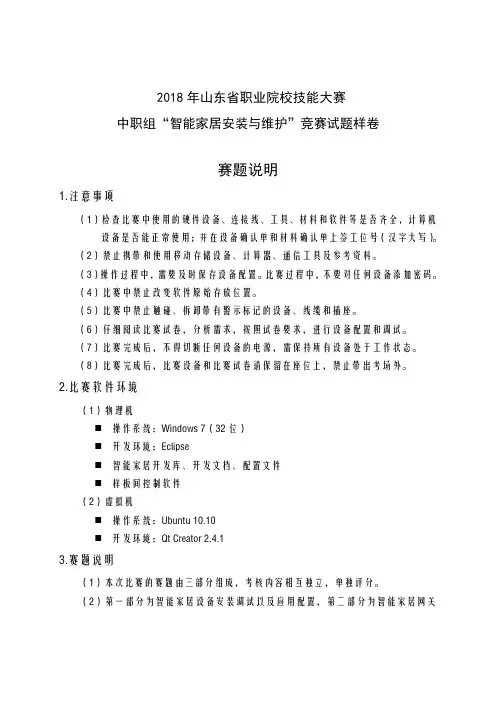

2018年山东省职业院校技能大赛中职组“智能家居安装与维护”竞赛试题样卷赛题说明1.注意事项（1）检查比赛中使用的硬件设备、连接线、工具、材料和软件等是否齐全，计算机设备是否能正常使用；并在设备确认单和材料确认单上签工位号（汉字大写）。
（2）禁止携带和使用移动存储设备、计算器、通信工具及参考资料。
（3）操作过程中，需要及时保存设备配置。
比赛过程中，不要对任何设备添加密码。
（4）比赛中禁止改变软件原始存放位置。
（5）比赛中禁止触碰、拆卸带有警示标记的设备、线缆和插座。
（6）仔细阅读比赛试卷，分析需求，按照试卷要求，进行设备配置和调试。
（7）比赛完成后，不得切断任何设备的电源，需保持所有设备处于工作状态。
（8）比赛完成后，比赛设备和比赛试卷请保留在座位上，禁止带出考场外。
2.比赛软件环境（1）物理机⏹操作系统：Windows 7（32位）⏹开发环境：Eclipse⏹智能家居开发库、开发文档、配置文件⏹样板间控制软件（2）虚拟机⏹操作系统：Ubuntu 10.10⏹开发环境：Qt Creator 2.4.13.赛题说明（1）本次比赛的赛题由三部分组成，考核内容相互独立，单独评分。
（2）第一部分为智能家居设备安装调试以及应用配置，第二部分为智能家居网关应用配置，第三部分为智能家居移动终端软件应用配置。
（3）比赛时间总计180分钟，参赛选手可自由分配任务及时间。
（4）参赛选手需仔细阅读试题，按照试题要求填写答案或提交竞赛成果。
赛题某集团是一家从事高科技产品研发、生产和销售的大型企业，鉴于物联网技术的飞速发展，且应用越来越丰富，公司决定进军民用市场空间巨大的智能家居行业。
经过几年的研发，公司已有一批较成熟的产品，现公司需要在盐城物联网产品与应用发布会上进行现场展示，要求你作为安装维护工程师来实现智能家居相关设备的安装和配置，确保达到良好的产品与应用的展示效果。
第一部分智能家居设备安装调试以及应用配置本部分要求完成节点板配置。
2018年全国职业院校技能大赛中职组“电梯维修保养”赛项电梯保养操作竞赛题库1、紧急电动运行的检查（检测）、调整、维修及更换。
2、制动器间隙的检查（检测）、调整、维修及更换。
3、制动器制动衬的检查（检测）、调整、维修及更换。
4、制动器动作状态监测装置的检查（检测）、调整、维修及更换。
5、制动器铁芯的检查（检测）、调整、维修及更换。
6、制动器制动能力的检查（检测）、调整、维修及更换。
7、制动器各销轴部位的检查（检测）、调整、维修及更换。
8、轿厢检修操作的检查（检测）、调整、维修及更换。
9、轿顶检修操作的检查（检测）、调整、维修及更换。
10、机房检修操作的检查（检测）、调整、维修及更换。
11、轿顶检修操作优先功能的检查（检测）、调整、维修及更换。
12、轿厢照明的检查（检测）、调整、维修及更换。
13、轿厢风扇的检查（检测）、调整、维修及更换。
14、轿厢应急照明的检查（检测）、调整、维修及更换。
15、轿内报警装置的检查（检测）、调整、维修及更换。
16、轿内对讲系统的检查（检测）、调整、维修及更换。
17、轿门门锁电气触点的检查（检测）、调整、维修及更换。
18、层门门锁电气触点的检查（检测）、调整、维修及更换。
19、层门门锁自动复位功能的检查（检测）、调整、维修及更换。
20、层门锁紧元件啮合长度的检查（检测）、调整、维修及更换。
21、轿门运行的检查（检测）、调整、维修及更换。
22、层门自闭装置的检查（检测）、调整、维修及更换。
23、层门传动钢丝绳的检查（检测）、调整、维修及更换。
24、轿门传动带的检查（检测）、调整、维修及更换。
25、层门导靴的检查（检测）、调整、维修及更换。
26、轿门导靴的检查（检测）、调整、维修及更换。
27、层门地坎与滑块的检查（检测）、调整、维修及更换。
28、轿门地坎与滑块的检查（检测）、调整、维修及更换。
29、层门挂板偏心轮、限位的检查（检测）、调整、维修及更换。
30、轿门挂板偏心轮、限位的检查（检测）、调整、维修及更换。

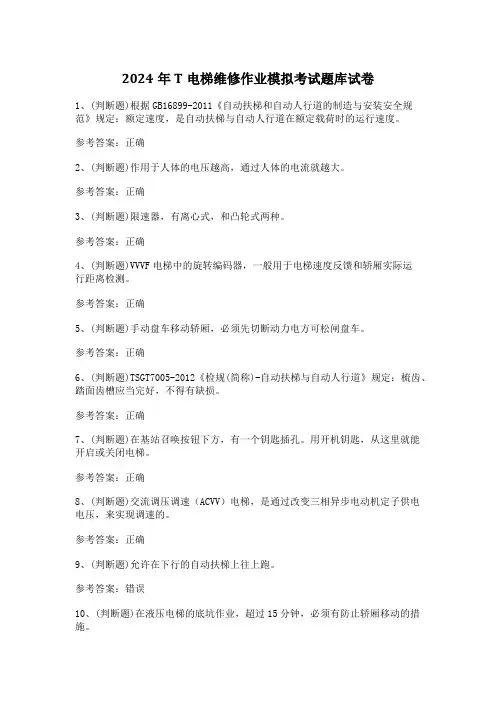

2024年T电梯维修作业模拟考试题库试卷
1、(判断题)根据GB16899-2011《自动扶梯和自动人行道的制造与安装安全规范》规定：额定速度，是自动扶梯与自动人行道在额定载荷时的运行速度。
参考答案：正确
2、(判断题)作用于人体的电压越高，通过人体的电流就越大。
参考答案：正确
3、(判断题)限速器，有离心式，和凸轮式两种。
参考答案：正确
4、(判断题)VVVF电梯中的旋转编码器，一般用于电梯速度反馈和轿厢实际运
行距离检测。
参考答案：正确
5、(判断题)手动盘车移动轿厢，必须先切断动力电方可松闸盘车。
参考答案：正确
6、(判断题)TSGT7005-2012《检规(简称)-自动扶梯与自动人行道》规定：梳齿、踏面齿槽应当完好，不得有缺损。
参考答案：正确
7、(判断题)在基站召唤按钮下方，有一个钥匙插孔。
用开机钥匙，从这里就能开启或关闭电梯。
参考答案：正确
8、(判断题)交流调压调速（ACVV）电梯，是通过改变三相异步电动机定子供电电压，来实现调速的。
参考答案：正确
9、(判断题)允许在下行的自动扶梯上往上跑。
参考答案：错误
10、(判断题)在液压电梯的底坑作业，超过15分钟，必须有防止轿厢移动的措施。

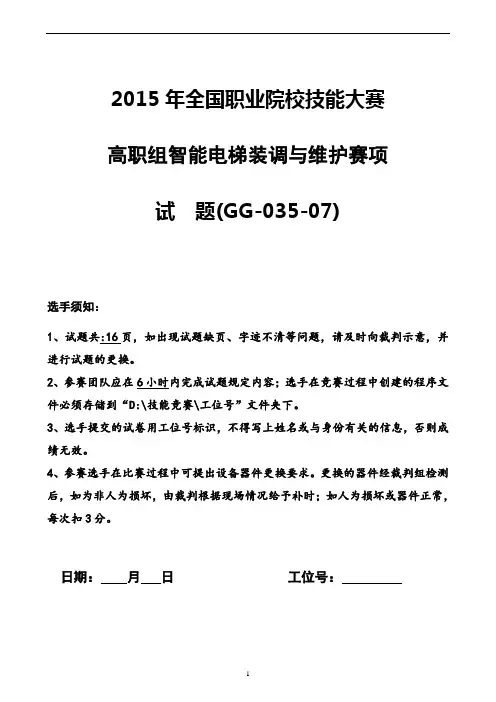

2015年全国职业院校技能大赛高职组智能电梯装调与维护赛项试题(GG-035-07)选手须知：1、试题共:16页，如出现试题缺页、字迹不清等问题，请及时向裁判示意，并进行试题的更换。
2、参赛团队应在6小时内完成试题规定内容；选手在竞赛过程中创建的程序文件必须存储到“D:\技能竞赛\工位号”文件夹下。
3、选手提交的试卷用工位号标识，不得写上姓名或与身份有关的信息，否则成绩无效。
4、参赛选手在比赛过程中可提出设备器件更换要求。
更换的器件经裁判组检测后，如为非人为损坏，由裁判根据现场情况给予补时；如人为损坏或器件正常，每次扣3分。
日期：月日工位号：第一部分:理论竞赛工位号：日期：月日一、选择题(每题0.5分)1. 保护接零就是将电气设备正常时不带电的部分与（）联接起来，以防止发生人身触电事故。
A、金属物体；B、绝缘体；C、电网零线2. 曳引驱动电梯上缓冲器应设置在轿厢和对重的行程（）部极限位置。
A、上；B、中；C、下；D、都可以3. 电梯驱动主机旋转部件的上方应有至少不小于（）mm的垂直净空距离。
A、300；B、500；C、800；D、10004. 如果安全钳释放后，限速器未能自动复位，则在限速器未复位时，一个符合规定的电气安全装置应在不使用紧急电动运行开关的情况下防止电梯的（）。
A、减速；B、停止运转；C、启动；D、快速平层5. 液压传动系统使用的液体主要是液压油，液压油除用来传递能量外，不包括下列（）作用。
A、润滑；B、冷却；C、密封；D、传质6. （）是用于按预先设定的程序控制与之相连的设备的一个或一套设备。
A、控制柜；B、门机；C、门锁；D、平层7. 带传动是依靠带与带轮之间的（）来传动。
A、啮合；B、摩擦；C、惯性；D、滚动8.各类电梯的平衡系数应在（）范围内。
A、0.1~0.2；B、0.2~0.3；C、0.3~0.4；D、0.4~0.59. 对于电梯井道，以下说法正确的是（）A、井道内不得装设与电梯无关的设备、电缆等，包括各种取暖设备。
2018年全国职业院校技能大赛中职组“建筑智能化系统安装与调试”（10卷）竞赛任务书日期：月日工位号：参赛选手须知：1．任务书共13页，如任务书出现缺页、字迹不清等问题，及时向裁判示意，进行任务书的更换。
2．系统生成的运行记录或文件必须存储到任务书指定的磁盘位置并按照任务书要求进行命名，未按照要求操作的将酌情扣分。
3．选手提交的任务书用工位号标识到相应位置，不得写有姓名或与身份有关的信息，否则成绩无效。
4．比赛过程中，选手认定器件有故障可提出更换，更换时必须填写赛场器件更换记录表并签字确认，如器件经测定完好属误判时该功能不得分并扣2分，器件确实损坏补时5分钟。
5．比赛过程中由于人为原因造成器件损坏，这种情况器件不予更换。
6．设备功能区域划分与网孔板编号见附图1，网孔板正反面识别图见附图2。
7．如果设备安装位置错误，扣除相对应的安装分。
任务一对讲门禁系统通过对讲门禁系统的器件安装、接线、设置与调试等工作，完成室外主机地址设置、室内分机地址设置、IC卡分配与注册、管理中心机设置等，实现室外主机呼叫室内分机、室内分机呼叫管理中心机、室外主机呼叫管理中心机、密码开锁、室内分机主动开锁、刷卡开锁、可视对讲软件信息记录等功能。
1.器件安装（1）在赛场提供的器件中，选择以下器件：门磁、开门按钮、可视室内分机、非可视室内分机，并将开门按钮、门磁安装到“2号网孔板”的反面对应位置，将可视室内分机安装到“10号网孔板”的正面。
将非可视室内分机安装到“7号网孔板”的正面位置。
（2）在赛场提供的器件中，选择以下器件：室外主机，并将室外主机安装到“2号网孔板”的正面。
（3）在赛场提供的器件中，选择以下器件：联网器、层间分配器，并将联网器安装到“7号网孔板”的正面相应位置，将层间分配器安装到“8号网孔板”的正面相应位置。
（4）在赛场提供的器件中，选择以下器件：紧急求助按钮和红外探测器，并将紧急求助按钮安装到“5号网孔板”的正面相应位置，将红外探测器安装到“11号网孔板”的正面相应位置。
2018年全国职业院校技能大赛赛项申报书赛项名称：电气安装与维修赛项类别：常规赛项■行业特色赛项□赛项组别：中职组■高职组□涉及的专业大类/类：加工制造类方案设计专家组组长：手机号码：3方案申报单位（盖章）：全国机械职业教育教学指导委员会方案申报负责人：方案申报单位联络人：联络人手机号码：电子邮箱：通讯地址：邮政编码：申报日期：2017 年8 月18 日2018年全国职业院校技能大赛中职组电气安装与维修竞赛项目方案一、赛项名称（一）赛项名称电气安装与维修（三）赛项归属产业类型加工制造类（四）赛项归属专业大类加工制造类 电气运行与控制 053000电气技术应用 053100机电技术应用051300机电设备安装与维修 051600机电产品检测技术应用 052300电气化铁道供电 080500 船舶电气技术 081400 农村电气技术 012800 供用电技术 031800水电厂机电设备安装与运行 031000水泵站机电设备安装与运行 031100风电场机电设备运行与维护 031300楼宇智能化设备安装与运行 040700 矿山机电 021400电子技术应用 091300二、赛项申报专家组 三、赛项目的本赛项的内容包括智能数据采集与显示及通讯单元，现代动力控制 线路，照明控制线路，室内通信、闭路电视、互联网电路等信号线路的规范安装及维修。
还有 PLC 、变频器、触摸屏、传感器等现代智能电气 器件的规范安装使用和参数设置，交直流电机、步进电动机、伺服电动 机的安装规范与参数设置，常用电气控制线路真实故障的排除等核心知 识和技能。
通过本赛项的竞赛活动，达到以下目的：1. 通过赛项的展示功能，吸引社会对职业教育的关注，提高广大群众对职业教育重要性的认识，为职业教育营造良好的发展氛围，培养更 多的具有实践能力、创新能力的高素质技术技能型人才， 为助力实现 “中国制造 2025”和经济社会发展提供人才资源保障。
2018年电梯安装维修工技能大赛试题题目答案A. 重大事故B. 特别重大事故C. 一般事故D. 较大事故64 单选题《特种设备安全监察条例》规定，特种设备使用单位应当对在用特种设备的有关附属仪器仪表进行( )、检修，并作出记录。
A. 定期检查B. 定期更换C. 定期校验D. 定期修理65 单选题《特种设备安全监察条例》规定，特种设备事故发生后，( )应当立即启动事故应急预案，组织抢救，防止事故扩大，减少人员伤亡和财产损失。
A. 事故发生单位B. 地方政府C. 特种设备安全监督管理部门D. 特种设备使用单位66 单选题《特种设备安全监察条例》规定，特种设备检验检测机构和检验检测人员利用检验检测工作故意刁难特种设备生产、使用单位，特种设备生产、使用单位有权向特种设备安全监督管理部门投诉，( )。
A. 接到投诉的特种设备安全监督管理部门应当及时进行调查处理。
B. 接到投诉的特种设备检验检测机构应当及时进行调查处理。
C. 应当对检验检测人员及时进行处理。
D. 应当对检验检测机构及时进行处理。
67 单选题《特种设备安全监察条例》规定，特种设备使用单位应当按照安全技术规范的定期检验要求，在安全检验合格有效期届满前( )向特种设备检验检测机构提出定期检验要求。
A. 20天B. 3个月C. 2个月D. 1个月68 单选题《特种设备安全监察条例》规定，特种设备使用单位应当对在用特种设备的安全附件进行( )、检修，并作出记录。
A. 定期检查B. 定期更换C. 定期修理D. 定期校验69 单选题《特种设备安全监察条例》规定，特种设备( )应当建立健全特种设备安全、节能管理制度和岗位安全、节能责任制度。
A. 生产、使用单位B. 设计单位C. 制造单位D. 检验检测单位70 单选题《特种设备安全监察条例》规定，特种设备使用单位应当对在用特种设备的测量调控装置进行( )、检修，并作出记录。
A. 定期检查B. 定期校验C. 定期更换D. 定期修理71 单选题《特种设备安全监察条例》规定，特种设备使用单位从事特种设备作业的人员，未取得相应特种作业人员证书，上岗作业的，由特种设备安全监督管理部门责令改正，逾期未改正的，责令停止使用或者停产停业整顿，处( )罚款。
2018年全国职业院校技能大赛高职组“智能电梯装调与维护”赛项赛卷(GZ-2018052-I卷)选手须知：1、试题共:15页，如出现试题缺页、字迹不清等问题，请及时向裁判示意，并进行试题的更换。
2、参赛团队应在5小时内完成试题规定内容；选手在竞赛过程中创建的程序文件必须存储到“D:\技能竞赛\工位号”文件夹下。
3、选手提交的试卷用工位号标识，不得写上姓名或与身份有关的信息，否则成绩无效。
4、参赛选手在比赛过程中可提出设备器件更换要求。
更换的器件经裁判组检测后，如为非人为损坏，由裁判根据现场情况给予补时；如人为损坏或器件正常，每次扣3分。
日期：月日场次：工位号：竞赛基本要求：1、正确使用工具与维修护栏，操作安全规范。
2、部件安装、电路连接、接头处理正确、可靠，符合要求。
3、爱惜赛场的设备和器材，尽量减少耗材的浪费。
4、保持工作台及附近区域干净整洁。
5、竞赛过程中如有异议，可向现场考评人员反映，不得扰乱赛场秩序。
6、遵守赛场纪律，尊重考评人员，服从安排。
竞赛设备描述：“智能电梯装调与维护”竞赛在“THJDDT-5型电梯控制技术综合实训装置”上进行，装置由两台高仿真电梯模型和两套电气控制柜组成。
电梯模型的所有信号全部通过航空电缆引入控制柜，每部电梯控制系统均由一台FX3U-64MR/ES-A PLC控制，PLC之间通过FX3U-485BD 通信模块交换数据，电梯外呼统一管理，可实现电梯的群控功能。
高仿真电梯模型由驱动装置、轿厢及对重装置、导向系统、门机机构、安全保护机构等组成；电气控制柜由可编程控制器、变频器、低压电气（继电器、接触器、热继电器、相序保护器）、智能考核系统等组成。
选手根据竞赛任务书要求完成以下任务。
特别提示：电梯属于国家特种设备之一，《特种设备安全法》第十四条规定“特种设备安全管理人员、检测人员和作业人员应当严格执行安全技术规范和管理制度，保证特种设备安全”。
电梯装调与维护赛项选手的操作过程，包括但不限于以下不安全作业行为，裁判将作相应扣分处理：1.电梯正常运行过程中的违规操作（包括但不限于手扒门、选手肢体部分在井道内等）；2.短接‘安全回路’‘门锁回路’的部分或全部并快车运行电梯；3.电梯在开门状态下快车运行的；4.在控制系统主电源未关闭并未确认无电量（零能量）的情况下用螺丝刀等工具进行电气线路作业；任务一：电梯电气控制原理图设计与绘制参赛选手根据所提供的相关设备和任务书中的电梯控制功能要求，在指定专用绘图页上手工绘制电路图,电路设计图纸中的图形符号和文字描述，应符合“JBT2739-2008工业机械电气图用图形符号”技术规范。
2018年全国职业院校技能大赛高职组“智能电梯装调与维护”赛项赛卷(GZ-2018052-E卷)选手须知：1、试题共:15页，如出现试题缺页、字迹不清等问题，请及时向裁判示意，并进行试题的更换。
2、参赛团队应在5小时内完成试题规定内容；选手在竞赛过程中创建的程序文件必须存储到“D:\技能竞赛\工位号”文件夹下。
3、选手提交的试卷用工位号标识，不得写上姓名或与身份有关的信息，否则成绩无效。
4、参赛选手在比赛过程中可提出设备器件更换要求。
更换的器件经裁判组检测后，如为非人为损坏，由裁判根据现场情况给予补时；如人为损坏或器件正常，每次扣3分。
日期：月日场次：工位号：竞赛基本要求：1、正确使用工具与维修护栏，操作安全规范。
2、部件安装、电路连接、接头处理正确、可靠，符合要求。
3、爱惜赛场的设备和器材，尽量减少耗材的浪费。
4、保持工作台及附近区域干净整洁。
5、竞赛过程中如有异议，可向现场考评人员反映，不得扰乱赛场秩序。
6、遵守赛场纪律，尊重考评人员，服从安排。
竞赛设备描述：“智能电梯装调与维护”竞赛在“THJDDT-5型电梯控制技术综合实训装置”上进行，装置由两台高仿真电梯模型和两套电气控制柜组成。
电梯模型的所有信号全部通过航空电缆引入控制柜，每部电梯控制系统均由一台FX3U-64MR/ES-A PLC控制，PLC之间通过FX3U-485BD 通信模块交换数据，电梯外呼统一管理，可实现电梯的群控功能。
高仿真电梯模型由驱动装置、轿厢及对重装置、导向系统、门机机构、安全保护机构等组成；电气控制柜由可编程控制器、变频器、低压电气（继电器、接触器、热继电器、相序保护器）、智能考核系统等组成。
选手根据竞赛任务书要求完成以下任务。
特别提示：电梯属于国家特种设备之一，《特种设备安全法》第十四条规定“特种设备安全管理人员、检测人员和作业人员应当严格执行安全技术规范和管理制度，保证特种设备安全”。
电梯装调与维护赛项选手的操作过程，包括但不限于以下不安全作业行为，裁判将作相应扣分处理：1.电梯正常运行过程中的违规操作（包括但不限于手扒门、选手肢体部分在井道内等）；2.短接‘安全回路’‘门锁回路’的部分或全部并快车运行电梯；3.电梯在开门状态下快车运行的；4.在控制系统主电源未关闭并未确认无电量（零能量）的情况下用螺丝刀等工具进行电气线路作业；任务一：电梯电气控制原理图设计与绘制参赛选手根据所提供的相关设备和任务书中的电梯控制功能要求，在指定专用绘图页上手工绘制电路图,电路设计图纸中的图形符号和文字描述，应符合“JBT2739-2008工业机械电气图用图形符号”技术规范。
1.电梯抱闸电气控制电路设计及绘制：含交流电源、变压器、整流桥、熔断器、主接触器触点、抱闸线圈。
2.电梯开关门电气控制电路设计及绘制：含电阻器、电梯门机、开门继电器触点、关门继电器触点、关门减速开关。
任务二：电梯机构安装、调整与线路连接根据所提供的设备及部件，完成下列电梯机构的安装、调整与线路连接（包括呼梯盒、井道信息系统、平层检测机构、限速器钢丝绳、层门开合传动机构等），电梯模型各部件相应位置示意图如图1。
图1电梯模型各部件相应位置示意图1.操作箱与呼梯盒的安装与接线按照图1标识的位置，将操作箱和2楼呼梯盒安装在相应位置，并完成按钮的接线与调试。
3.平层检测机构的安装与调整根据双稳态开关的工作特性及图1标识的位置，正确安装3层和4层感应磁钢及磁钢支架，并调整到合适的位置。
3.限速器钢丝绳的安装与调整根据限速器实际工作要求及图1标识的位置，正确安装限速器钢丝绳，按照图2完成钢丝绳的连接及绳头制作，并调整钢丝绳长度、安全钳开关及断绳开关的位置。
图2钢丝绳连接示意图4.层门开合传动机构安装与调整根据层门的实际工作要求，按照图3完成2楼层门机构已标注部分的安装，并调整好传动钢丝绳和拉伸弹簧的长度。
图3层门机构安装示意图任务三：电梯电气控制柜的器件安装与线路连接1.参赛选手根据所提供的控制柜布局图（图4），完成电气控制柜中电梯电气控制系统安装（变频器1只、变压器1只、调速电阻1只、整流桥堆1只、继电器5只、交流接触器2只、热继电器1只、相序保护器1只、保险丝座3只、固定器6只、导轨1根），其余器件已经安装好，器件的安装要牢靠、合理、规范。
图4控制柜布局图2.根据提供的电梯电气控制柜接线图(图8)完成线路的连接，其中，航空插座到航空插座转接端子排的线路已经连接好。
接线正确能实现相应的电气功能，接线符合工艺标准,端子排接线应使用管型绝缘端子，继电器、接触器等接线应使用U型插片，各导线连接处需要套号码管，工作完成后盖上线槽盖。
任务四：电梯控制程序设计与调试按照给定的PLC控制电梯I/O端口分配图（图5），编写控制程序及调试设备，使设备达到下列控制要求：1.电梯舒适系统设计与调试进行舒适系统控制程序设计，参赛选手根据任务书中的电梯节能和平稳度的要求，设置变频器参数，编写变频控制程序，实现变频器多段速度自动切换，平稳停止。
变频器参数设置基本要求：（1）运行模式：可外部端子控制；（2）加速时间1.5S,减速时间1.6～2.2S之间；（3）运行高速为30Hz，低速为15Hz，检修为7Hz。
2.单座电梯运行功能要求（1）将电梯上电，开始时，电梯处于任意一层。
主梯和副梯自检，电梯数码管依次显示4、3、2、1，依次显示完成，电梯运行返回1楼，电梯开门，3秒后电梯自动关门，检测完成。
在主梯触摸屏要求的界面显示“电梯工作正常”指示。
（2）电梯应能正确响应任意楼层内选、外呼信号，电梯到达响应楼层后，电梯停止运行，电梯门自动打开，5秒后电梯自动关门。
（3）电梯按钮带有指示灯。
当按内选/外呼按钮时，指示灯亮，到达内选/外呼楼层后，相应楼层内选/外呼信号解除，指示灯灭。
（4）电梯下集选功能模式(主梯完成即可)：在触摸屏上设置“下集选模式开关”，按下“下集选模式按钮”后，电梯用下集选模式运行。
下集选模式打开后，对于下行方向的层楼召唤信号响应，对于上行方向的外呼上行层楼召唤信号不予登记，当按下向上层楼召唤按钮后，向上层楼召唤按钮亮起3秒后自动熄灭。
（5）电梯具有错误登记消号功能（在触摸屏上激活错误登记销号功能，主梯完成即可）：电梯执行运行任务时，打开触摸屏错误销号功能开关，除已响应的当前楼层外，电梯通过点击触摸屏上的对应内选按钮对误操作的楼层进行销号处理。
如电梯1楼上客后，内选信号有2楼、3楼和4楼，则电梯先响应2楼，可通过触摸屏对3楼、4楼进行销号处理。
在运行到该楼层之前，如果再一次按下取消过的楼层，则再次响应该楼层且不能进行销号处理。
（6）门停止运行功能(主梯完成即可)：此功能通过触摸屏开关可使电梯停止开关门动作，电梯还能正常响应内外呼信号，达到楼层后保持门常闭状态，以方便维修、检查、试验、测试等工作，防止意外。
（7）电梯测试速度运行模式：为了便于对电梯的机械部件进行检查，需要将电梯设置到低速（测试速度）运行监测。
在主梯和副梯触摸屏上按下“测试速度开关”后，电梯还能正常响应内外呼信号，电梯运行速度改为低速运行。
（8）电梯具有消防功能（在触摸屏上激活消防功能）：当发生火灾时，消防开关动作后，主梯和副梯此时不论处于何种位置、何种状态该电梯立即直接驶向1层。
此刻，电梯的内呼、外召按钮开关均失效不再作响应，电梯到达基站后立即开门，原巳登记的呼梯信号也自动消号，门的光电保护不起作用。
届时，主梯和副梯执行救火任务，电梯已不具备自动应答功能，只响应轿厢内选登记信号，并且在应答第一个信号后，其余内选信号将自动消号，到达所选楼层时不能自动开门，必须按动开门按钮轿门才能开启。
而且，在轿门未完全开启之前，一旦松手轿门又会重新关闭。
在轿门完全开启情况下，轿门可保持开启状态，只有按住关门按钮才能关门，主梯和副梯触摸屏上显示“消防占用”的信息。
（9）运行次数显示功能：在触摸屏上增设主梯和副梯的运行次数显示功能按键，按下后能对电梯的运行次数作出累计计数，在触摸屏上设有一个2位数的计数窗口，能对电梯的运行次数作出累计。
从轿厢运行到停止计一次，客户可通过运行次数对电梯的使用情况作一个大概的了解。
（10）电梯运行逻辑要求：对多个同向的内选信号，按到达位置先后次序依次响应；对同时有多个内选信号与外呼信号，响应原则为“先按定向，同向响应，顺向截梯，最远端反向截梯”。
（11）电梯应具有以下安全保护功能：1）电梯未平层或运行时，开门按钮和关门按钮均不起作用。
平层且电梯停止运行后，按开门按钮电梯门打开，按关门按钮电梯门关闭。
2）电梯具有上、下限位保护功能。
3）电梯具有安全触板和光电对射传感器双重保护措施，当电梯关门中两者任意一项有信号时，电梯立即停止关门，并执行开门。
4）电梯超载时，超载指示灯亮，电梯开门等待，超载解除，超载指示灯灭，超载时，触摸屏提示“电梯已超载”。
5）打开电梯锁（梯锁有信号）时，电梯从其他楼层返回停在一层，到达一层后驻停指示灯亮，并开门8秒后自动关门，此时不响应所有内呼和外呼信号，等关闭电梯锁时电梯恢复正常工作。
（12）电梯节能要求，当轿厢处于正常关门状态且处于停止状态，等待10秒，无内呼或外呼信号时，内部照明灯和风扇停止工作，当有呼叫信号时恢复正常工作。
3.两台群控电梯运行逻辑要求（1）两台电梯内选信号的响应规则与单台电梯一致，群控逻辑主要考虑两台电梯对外呼信号如何响应，外呼信号统一管理，两台电梯外呼信号作用相同，响应逻辑应遵循路程最短原则、时间最少原则与任务均分原则。
（2）电梯优化调控模式：1）早间上班模式：设置为早间上班模式，2台电梯自动停靠1楼，主梯响应1层、2层和3层内外呼信号，4楼不停靠；副梯响应1层、2层和4层内外呼信号，3楼不停靠；相同情况下主梯优先响应。
电梯门关闭，等待8秒没有呼梯信号，2台电梯自动返回并停靠1楼。
在主梯触摸屏上显示相应电梯的停靠信息。
2）区间工作模式：设置为区间工作模式，主梯和副梯自动停靠楼层，可在触摸屏上根据需要进行1到4层自由选择，当有呼梯信号时，按照群控逻辑响应信号，呼梯信号响应完成，电梯门关闭，等待8秒没有呼梯信号，主梯和副梯回到设定的自动停靠楼层。
3）晚间下班模式：设置为晚间下班模式，主梯自动停靠4楼，副梯自动停靠3楼，当有呼梯信号时，按照群控逻辑响应信号，呼梯信号响应完成，电梯门关闭，等待8秒没有呼梯信号，主梯自动停靠3楼，副梯自动停靠4楼。
两部电梯2楼都不停靠，2楼内外呼都不作响应。
在主梯触摸屏上显示相应电梯的停靠信息。
4）取消模式选择，电梯按照群控逻辑响应信号，停靠楼层按照最后响应楼层停靠。
5）三种模式选择与取消模式选择通过触摸屏操作。
（3）将电梯分为待召、上客、运行三种状态，定义：其中一台为主梯（主梯PLC1为主站），另一台为副梯（副梯PLC2为从站），相同情况下主梯优先响应。
