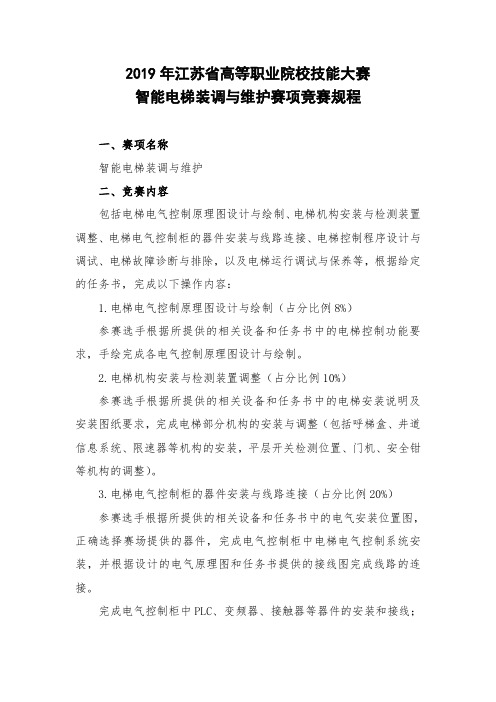

2019年江苏省高等职业院校技能大赛智能电梯装调与维护赛项竞赛规程一、赛项名称智能电梯装调与维护二、竞赛内容包括电梯电气控制原理图设计与绘制、电梯机构安装与检测装置调整、电梯电气控制柜的器件安装与线路连接、电梯控制程序设计与调试、电梯故障诊断与排除，以及电梯运行调试与保养等，根据给定的任务书，完成以下操作内容：1.电梯电气控制原理图设计与绘制（占分比例8%）参赛选手根据所提供的相关设备和任务书中的电梯控制功能要求，手绘完成各电气控制原理图设计与绘制。
2.电梯机构安装与检测装置调整（占分比例10%）参赛选手根据所提供的相关设备和任务书中的电梯安装说明及安装图纸要求，完成电梯部分机构的安装与调整（包括呼梯盒、井道信息系统、限速器等机构的安装，平层开关检测位置、门机、安全钳等机构的调整）。
3.电梯电气控制柜的器件安装与线路连接（占分比例20%）参赛选手根据所提供的相关设备和任务书中的电气安装位置图，正确选择赛场提供的器件，完成电气控制柜中电梯电气控制系统安装，并根据设计的电气原理图和任务书提供的接线图完成线路的连接。
完成电气控制柜中PLC、变频器、接触器等器件的安装和接线；考察电器安装、接线是否符合工艺标准，并能实现正确的电气功能。
4.电梯控制程序设计与调试（占分比例35%）（1）电梯舒适系统设计与调试进行舒适系统控制程序设计，参赛选手根据任务书中的电梯节能和平稳度的要求，编写变频控制程序，设置变频器参数，实现变频器多段速度自动切换，平稳停止，达到电梯平层准确，轿厢震动较小的要求。
（2）单座电梯运行控制程序设计与调试参赛选手根据所提供的相关设备、任务书中I/O端口分配表及电气原理图，完成电梯的运行控制程序设计与调试（包括控制电梯的运行状态、控制模式，根据呼叫信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号、自动关门等功能）。
（3）群控电梯程序设计与调试完成单座电梯调试后，设计群控电梯控制系统程序并调试（包括运行线路优化，快速响应）。
高职组智能电梯装调与维护赛项评分表
工位号： 日 期： 月 日 场次：
任务三：电梯电气控制柜的器件安装与线路连接 20分 得分： 评分点 配分 评 分 标 准 扣分 得分 备注
器件安装 5分 器件每少安装一个扣0.3分，扣完为止；
器件未按图纸布局进行安装，每处扣0.2分，最高扣2分；
线路连接
15分 接线错误，每处扣0.5分，扣完为止；
未按接线图连接，每处扣0.2分，最高扣5分；
端子连接不牢靠或超过2根导线，每处扣0.2分，最高扣1分；
电路接线没有绑扎、未放入线槽或电路接线凌乱，酢情扣分，最高扣2分；
未按要求使用导线及选择导线颜色，主电路应使用42芯线，每处扣0.2分，最高扣1分；
号码管全部未套或未标注，扣1.5分； 号码管部分未套，按比例酢情扣分，扣0.2～1.3分；
管型绝缘端子全部未使用，扣1.5分； 管型绝缘端子部分未使用，按比例酢情扣分，扣0.2～1.3分；
U型插片全部未使用，扣1.5分；
U型插片部分未使用，按比例酢情扣分，扣0.2～1.3分；
线槽盖未盖每处扣0.1分，最高扣0.5分；
裁判签名:。
高职组智能电梯装调与维护赛项评分表
工位号： 日 期： 月 日 场次：
职业素养与安全意识 10分 得分：
评分点 配分 评 分 标 准 扣分 得分 备注
安全 6 现场着装不符合安全规范，扣0.5～1分；
现场操作、使用工具、仪器、仪表不符合安全操作规程，扣0.2～0.5分； 团队分工协作情况，工作场面混乱，扣0.2～1分。
电梯正常运行过程中的违规操作（包括但不限于手扒门、选手肢体部分在井道内等）；扣0.5分；
短接‘安全回路’‘门锁回路’的部分或全部并快车运行电梯；扣0.5分； 电梯在开门状态下快车运行的；扣
0.2～0.5分；
在控制系统主电源未关闭并未确认无电量（零能量）的情况下用螺丝刀等工具进行电气线路作业；扣0.5～1分； 拆卸对重及曳引钢丝绳U型钢丝绳卡扣，扣0.5～1分
规范 2 材料利用率不高，浪费线材，扣0.2～0.5分；
工具未摆放整齐，扣0.2～1分；
场地未清洁干净，扣0.2～0.5分。
纪律 2 不遵守赛场纪律，不尊重赛场工作人员，破坏赛场的设备和器材，扣0.5～2分。
裁判签名:。
2019 年江苏省高等职业院校技术大赛HTML5交互融媒体内容设计与制作赛项比赛规程一、赛项名称HTML5交互融媒体内容设计与制作二、比赛目的挪动融媒体时代，能够支持多种媒体形式的 HTML5（下称 H5）已经成为最主流的网页技术标准，环绕 H5 交互融媒体内容，特别是联合挪动端特有属性（多点触控、陀螺仪、定位、摄影、录音等功能）的内容创新，成为全家产以及教育行业关注的热门，与此有关的家产需求、人材需求、投资额度增速迅猛。
跟着挪动互联网的迅猛发展，智好手机等挪动设施已成为人们获守信息的最主要渠道。
为了更好地在挪动端支持多媒体形式以及真切给予用户和挪动端页面的交互功能，万维网结盟经过数年努力，终于在 2014 年公布了 H5 标准规范。
H5 丰富的特征更为切适用户对高质量内容的需求，为挪动平台带来交互融媒体内容的同时，也加快了挪动端内容创作的深度改革。
这此中，将多种媒体形式、媒介渠道、与挪动端独有的交互形式交融在一同的融媒体内容，以其丰富的表现形式和高效的流传效率正在成为挪动互联网发展的主流媒体形式之一。
2015 年以来，新华社、人民日报等媒体机构陆续搭建了 H5 可视化新闻制作平台，精选 H5 融媒体新闻频出，深受大众热捧；中央党校、人教社、黄冈中学等教育第一版行业标杆亦或已搭建 H5 挪动学习内容制作平台，或已制作一大量 H5 融媒体互动学习内容与数字资源；别的，广大政府机关、企事业单位、广告业企业关于 H5融媒体宣传内容的需求更是日新月异， 2017、2018 年两会，总理政府工作报告上印上二维码的 H5 内容，成为 H5 交互融媒体内容设计与制作在融媒体政务宣传领域的标记性应用。
从国家“十三五”年规划大纲以及战略性新兴家产要点产品和服务导素来看，国家鼓舞发展挪动互联技术，鼓舞支持数字文化创意内容、媒体交融以及数字文化创意软件技术、鉴于云计算的 SaaS服务的发展， H5交互融媒体内容将会是挪动互联时代数字内容、媒体交融的重要构成部分，鉴于云计算的数字文化办理软件也将成为内容创新的重要助推器。
高职组智能电梯装调与维护赛项评分表
工位号： 日 期： 月 日 场次：
任务二：电梯机构安装、调整与线路连接 10分 得分： 评分点 配分 评 分 标 准 扣分 得分 备注 操作箱与呼
梯盒的安装与接线 2分
操作箱或呼梯盒未安装，每处扣0.3分；
安装后松动，每处扣0.2分；
接插件连接错误或漏接一处，每处扣
0.2分，扣完为止；
井道信息系
统安装与接线 2分
感应器或支架未安装，每处扣0.3分；
安装后松动或明显歪斜，每处扣0.2分；
感应器未接线或接线错误，每处扣0.2
分，扣完为止；
限速器钢丝
绳的安装与调整 1.5分
钢丝绳未安装，扣0.5分；
钢丝绳长度未调整，扣0.5分；
断绳开关位置不起作用，扣0.5分；
层门开合传
动机构安装与调整 2．5分
层门门板未安装，扣0.5分
层门轴承未调整，扣0.5分
层门滑块未调整或松动，扣0.5分
钢丝绳未安装、长度未调整或调整不
当，扣0.5分；
拉伸弹簧未安装、长度未调整或调整不
当，扣0.5分；
放置缓冲器
并调整对重与缓冲器的距离 2分
缓冲器轿厢正下方2只，配重正1下方
1只，放置错误，扣1分
对重与缓冲器的距离未调整或调整不
当，配重碰撞缓冲器，扣1分；
裁判签名:。
2021 年江苏省职业院校技能大赛中职赛项规程一、赛项名称赛项编号：赛项名称：电梯安装与维修保养赛项组别：中职组、教师组赛项归属专业大类：加工制造类二、竞赛目的通过在真实电梯部件构成的教学电梯上按照实际要求进行电梯的物联网技术应用及模块功能调试、电梯维修保养操作，考核参赛选手电梯物联网技术应用及模块功能调试、电梯维修保养操作技能与操作规范；近年来随着物联网技术的兴起，电梯物联网产品的开发运用将有效解决目前面临的监管维护难题。
电梯物联网是为了解决目前电梯安全问题而提出的概念，数据采集部分、数据传输部分、中心处理部分以及应用软件共同构成了完整的电梯物联网监控系统。
本次赛项在以往电梯维保基础之上，增加了物联网系统模块的安装和调试内容，竞赛内容充分体现具有时代背景的新技能、新技术和岗位职业素养。
通过竞赛，展示职业教育教学改革与创新的最新成果，弘扬工匠精神，检阅参赛队在电梯物联网模块功能调试以及电梯维修保养现场分析与处理问题能力，以及团队协作、工作效率、安全文明生产等职业素养和良好的精神面貌；促进专业设置与产业需求对接、课程内容与职业标准对接、教学过程与生产过程对接；引领职业院校电梯专业建设与课程改革；促进产教融合、校企合作与产业发展，推进电梯维修保养紧缺人才的培养。
三、竞赛内容本赛项的竞赛内容包括理论竞赛和实操竞赛两部分，其中实操竞赛又分为电梯维修操作竞赛和电梯保养操作竞赛两个部分。
理论竞赛满分100分，在最终总成绩中占比 20%，实操竞赛满分100分，在总成绩中占比 80%。
竞赛的具体内容、时间与成绩占比详见表 1 和表 2。
1.理论竞赛内容在连续的 60min 内，机考方式完成基础知识的赛题电梯专业基础知识竞赛——包括职业岗位的基本职业素养，电梯机械、电气方面的专业基础知识和常用仪器仪表使用；电梯基本结构与运行原理的相关基础知识，电梯常见故障分析与处理方法；电梯安装、调试与日常维保的相关标准要求。
表1 理论竞赛内容理论竞赛参考资料（1）《电梯制造和安装安全规程》GB 7588-2003（2）《电梯技术条件》GB/T 10058-2009（3）《电梯实验方法》GB/T 10059-2009（4）《电梯安装验收规程》GB/T 10060-2011（5）《液压电梯制造与安装安全规范》GB 21240-2007（6）《自动扶梯的自动人行道的制造与安装安全规范》GB/T 16899-2011（7）《电梯、自动扶梯和自动人行道维修规范》GB/T 18775-2009（8）《电梯使用管理与维护规则》TSG/T5001-2017（9）《特种设备安全法》（10）《电梯监督检验和定期检验规则－曳引和强制驱动电梯》TSG T7001-2009 （11）《电梯监督检验和定期检验规则—自动扶梯和自动人行道》TSG T7005-2012 （12）《电梯施工类别划分表》（修订版）的通知（国质检特〔2014〕260号）（13）电梯安装维修工（初级）中国劳动社会保障部（14）电梯安装维修工（中级）中国劳动社会保障部2.实操竞赛内容在比赛现场完成，包括电梯物联网技术、维修操作竞赛及电梯保养操作竞赛三部分的内容。

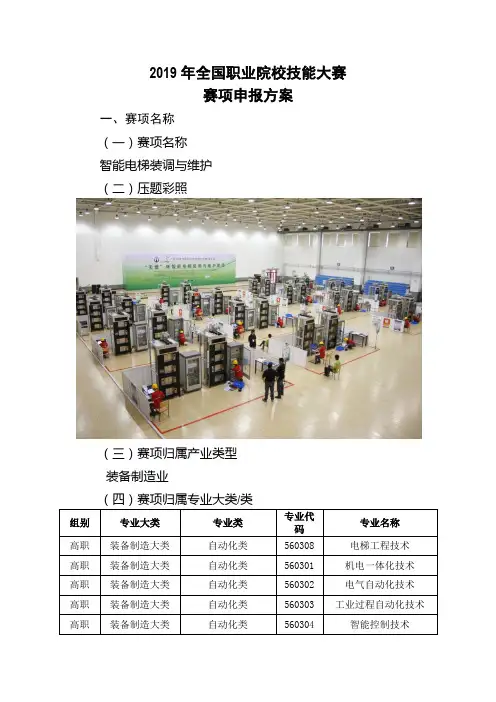

2019年全国职业院校技能大赛赛项申报方案一、赛项名称（一）赛项名称智能电梯装调与维护（二）压题彩照（三）赛项归属产业类型装备制造业二、赛项申报专家组三、赛项目的电梯作为基础设施配套工程的重要组成部分，和人民生活质量的提高密切相关。
随着科技、网络通信技术的发展，智慧城市、智能建筑已成为城市建设的未来发展趋势。
目前，全球有超过1500万部电梯在各种建筑里面运行，每天我们乘坐电梯的人数十亿次。
到2050年，根据研究报告，全球会有70%人口会生活在城市。
在未来的20年，大概会有30亿的人口进入城市。
大量人口进入城市以后，城市有限的空间促进高楼的建设，电梯重要性越来越高。
目前全球最大的进行城市化的国家是中国。
2014年全球新建的电梯中，中国市场占全球比例是68%以上，即新装100部电梯，有68部在中国。
电梯智能化是发展智能建筑不可缺少的组成部分，利用电梯作为信息入口的特点，通过融合以云计算、物联网、大数据等新一代信息技术，实现电梯运行、使用、维保等过程的智能化管理来提高电梯的智能化水平，充分发挥协同效应来构建智慧建筑。
同时电梯行业未来朝“绿色节能”和“安全”方向发展。
未来一段时间内“绿色节能”和“安全”将成为电梯行业发展的两大关键词，节能安全技术领域的进步均会迅速在电梯产品中得到体现。
此外，电梯安全隐患和事故多发提升对电梯生产的安全要求，《中华人民共和国特种设备安全法》也将更加严格执行以保障电梯运行安全。
举行“智能电梯装调与维护”赛项不仅有利于职业教育培养服务电梯行业的优秀人才，而且推动了电梯行业的发展。
比赛是在一个高仿真实物型电梯上进行。
通过比赛考核参赛选手掌握电梯电气控制原理设计、电梯机构安装与检测装置调整、电梯电气控制柜器件的安装与线路连接、群控电梯控制程序设计与调试、电梯监控系统设计与调试、电梯故障诊断与排除等核心技能；以及传感检测、电机驱动、PLC编程、工业网络技术、变频器调速、人机界面工程设计等核心知识。
2019年江苏省高等职业院校技能大赛智能电梯装调与维护赛项竞赛规程一、赛项名称智能电梯装调与维护二、竞赛内容包括电梯电气控制原理图设计与绘制、电梯机构安装与检测装置调整、电梯电气控制柜的器件安装与线路连接、电梯控制程序设计与调试、电梯故障诊断与排除，以及电梯运行调试与保养等，根据给定的任务书，完成以下操作内容：1.电梯电气控制原理图设计与绘制（占分比例8%）参赛选手根据所提供的相关设备和任务书中的电梯控制功能要求，手绘完成各电气控制原理图设计与绘制。
2.电梯机构安装与检测装置调整（占分比例10%）参赛选手根据所提供的相关设备和任务书中的电梯安装说明及安装图纸要求，完成电梯部分机构的安装与调整（包括呼梯盒、井道信息系统、限速器等机构的安装，平层开关检测位置、门机、安全钳等机构的调整）。
3.电梯电气控制柜的器件安装与线路连接（占分比例20%）参赛选手根据所提供的相关设备和任务书中的电气安装位置图，正确选择赛场提供的器件，完成电气控制柜中电梯电气控制系统安装，并根据设计的电气原理图和任务书提供的接线图完成线路的连接。
完成电气控制柜中PLC、变频器、接触器等器件的安装和接线；考察电器安装、接线是否符合工艺标准，并能实现正确的电气功能。
4.电梯控制程序设计与调试（占分比例35%）（1）电梯舒适系统设计与调试进行舒适系统控制程序设计，参赛选手根据任务书中的电梯节能和平稳度的要求，编写变频控制程序，设置变频器参数，实现变频器多段速度自动切换，平稳停止，达到电梯平层准确，轿厢震动较小的要求。
（2）单座电梯运行控制程序设计与调试参赛选手根据所提供的相关设备、任务书中I/O端口分配表及电气原理图，完成电梯的运行控制程序设计与调试（包括控制电梯的运行状态、控制模式，根据呼叫信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号、自动关门等功能）。
（3）群控电梯程序设计与调试完成单座电梯调试后，设计群控电梯控制系统程序并调试（包括运行线路优化，快速响应）。
（4）电梯监控系统设计与调试通过工业组态软件设计上位机监控系统或触摸屏组态工程，实现对电梯运行状态显示及服务信息（包括方向信息、楼层信息），实现智能电梯的可视化。
5.电梯故障诊断与排除（占分比例10%）参赛选手根据任务书设置故障现象（包括感应器检测故障、显示器故障、安全回路故障等），在电梯上进行故障排除，并记录故障现象、诊断结果及排除方法。
6.电梯运行调试与保养（占分比例3%）电梯对重计算及载荷试验；解决电梯平层问题；解决开关门过程中有撞击声的问题；解决开关门过程中有卡阻的现象；解决电梯运行中有抖动和振动等现象。
7.电梯检验与验收（占分比例4%）对电梯可靠性、舒适性、安全性进行检验，完成对电梯空载、额定载重以及超载三种情况进行运行试验，确保运行平稳、制动可靠、平层准确度高。
8.职业素养（占分比例10%）电梯装调与维护涉及电梯的制造、安装、改造、调试、维修、保养及外围设备保障等操作，应具备现场应对故障和突发事件的能力，同时具有良好的职业道德和敬业精神。
三、竞赛方式（一）本赛项为团体竞赛，每支参赛队由1名领队，2名选手，不超过2名指导教师组成。
（二）竞赛时间连续5小时，由2名选手合作完成技能竞赛任务书给定的任务,比赛总成绩满分100分。
四、竞赛环境（一）竞赛场地光线充足，照明良好；供电供水设施正常且安全有保障；场地整洁；每个赛位占地不小于18m2（3m×6m），场地净高不低于4m，工位间距不小于2m，且标明赛位号。
布置竞赛平台1套、工作准备台1张、电脑桌1张、计算机（或笔记本）1台。
（二）每个竞赛工位提供380V、220V交流电源，380V供电负荷不小于1.5kVA，安装有三相五线制电源25A插座2只；提供独立于三相五线制电源的单相三线制电源一路，功率不小于0.2 kVA，安装有单相电源插座2只。
提供独立的电源保护装置和安全保护措施。
（三）竞赛场地设置隔离带，非裁判员、参赛选手、工作人员不得进入比赛场地；竞赛场地划分为检录区、竞赛操作区、现场服务与技术支持区、休息区，区域之间有明显标志或警示带；标明消防器材、安全通道、洗手间等位置。
五、技术规范高职电梯工程技术、楼宇自动化技术、电气自动化、机电设备维修与管理、机电一体化技术及相关专业所规定的教学内容中涉及到PLC控制、变频调速控制、传感器、低压电气控制、机电设备装调、机电设备的维护等方面的知识和技能要求。
赛项所涉及专业的岗位面向包括电梯设备的制造、安装、改造、调试、维修、保养及外围设备保障的操作及维护，所针对的职业工种为电梯安装维修工，其职业编码为13-036（A），该职业共设5个等级，分别为国家职业资格五级、四级、三级、二级和一级。
（一）理论标准《智能建筑工程质量验收规范》GB50339-2003《公共建筑节能设计标准》GB/T50189-2005《电梯、自动扶梯、自动人行道术语》GB/T 7024-1997《电梯技术条件》GB/T 10058-1997（二）硬件标准《电梯安装验收规范》GB10060-1993《电气装置安装工程电梯电气装置施工及验收规范》GB 50182-1993《电梯制造与安装安全规范》GB 7588-2003《电梯维修规范》GB/T 18775-2002《电梯试验方法》GB/T 10059-1997《电梯曳引机》GB/T 13435-1992《电梯Ｔ型导轨》JG/T 5072.1-1996《世界技能大赛机电一体化项目技术规范》（2015 Ver. 4.1b) 《电控设备第一部分：低压电器电控设备》GB4720《电气传动控制设备基本试验方法》GB1023（三）软件标准GB T 6988.1-2008 电气技术用文件的编制第1部分规则IEEE 802.3 (Ethernet)以太网协议RS-485串行接口标准六、技术平台比赛设备采用浙江天煌科技实业有限公司生产的THJDDT-5型电梯控制技术综合实训装置，沿用2015届“智能电梯装调与维护”所使用的技术平台。
工具、耗材统一提供。
技术平台组成如下：竞赛设备图片（一）技术参数及特点1.输入电源：三相五线制 AC380V±10% 50Hz；2.整机尺寸（对象+控制柜+电脑桌）：4360mm×1000mm×3100mm；3.设备高度仿真，按照实际电梯缩小比例设计，包含电梯全部要素，电梯为四层，高度3.0米。
透明结构设计，电梯内部结构、运行过程一目了然。
使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理。
4.设备为二座四层群控电梯，每部电梯系统均由一台PLC控制，PLC之间通过通信模块交换数据，电梯外呼统一管理，接近现实中的楼宇电梯控制。
学生通过本装置实训，不但可以练习单座电梯控制、提高故障的检测和排除能力，还可以学习电梯群控技术。
5.智能电梯具有机械故障设置和智能故障设置两种设置方式，方便考核。
（二）结构组成及功能智能电梯由电梯控制柜和电梯模型组成，能实现按钮控制、信号控制、集选控制、人机对话等功能，两台电梯还可以智能群控、电梯远程监控和故障诊断。
电梯高仿真模型：包含驱动装置、轿厢及对重装置、导向系统、门机机构、安全保护机构等组成。
驱动装置由曳引机（带有制动器、减速机、导向轮、工业编码器）、曳引钢丝绳和绳头组合等部件组成；导向系统由井道钢架、导轨、导靴等组成；门机机构由轿门、层门、开关门机构、安全触板、门安全光幕保护、门机力矩安全保护、门套等部件组成；安全保护机构由超载装置、缓冲器、安全钳、限速保护装置、终端极限开关安全保护等部件组成；另外配有智能人机、信息系统、视频监控系统。
电梯电气控制柜：包含三菱FX3U-64MR/ES-A或汇川H2U-3232MR （选择配置）、三菱FR-D740-1.5KW或汇川MD280N系列变频器、低压电气（继电器、接触器、热继电器、相序保护器）、安全及门锁回路、智能考核系统等组成部分。
1.单台电梯控制柜（每套含2台）器材清单如下：2.单台高仿真电梯实物模型（每套含2台）器材清单如下：按照电梯安装维修工职业岗位的能力要求，本着“科学严谨、公正公平、可操作性强”的原则制定评分标准，结合电梯行业技术标准、规范要求进行评分，综合评价参赛选手职业能力。
评价方式采用过程评价与结果评价相结合，工艺评价与功能评价相结合，能力评价与职业素养评价相结合，赛项总成绩满分为100分。
1.裁判组实行“裁判长负责制”，设裁判长1名，全面负责赛项的裁判与管理工作。
2.裁判员根据比赛工作需要分为检录裁判、加密裁判、现场裁判和评分裁判，检录裁判、加密裁判不得参与评分工作。
3.赛项裁判组负责赛项成绩评定工作，赛前对裁判进行一定的培训，统一执裁标准。
八、申诉与仲裁（一）申诉1．参赛队对不符合竞赛规定的设备、工具、软件，有失公正的评判、奖励，以及对工作人员的违规行为等，均可提出申诉。
2．申诉应在竞赛结束后1小时内提出，超过时效不予受理。
申诉时，应按照规定的程序由参赛队领队向赛项仲裁工作组递交书面申诉报告。
报告应对申诉事件的现象、发生的时间、涉及到的人员、申诉依据与理由等进行充分、实事求是的叙述。
事实依据不充分、仅凭主观臆断的申诉将不予受理。
申诉报告须有申诉的参赛选手、领队签名。
3．赛项仲裁工作组收到申诉报告后，应根据申诉事由进行审查，3小时内书面通知申诉方，告知申诉处理结果。
4．申诉人不得采取过激行为刁难、攻击工作人员，否则视为放弃申诉。
（二）仲裁赛项设仲裁工作组接受由代表队领队提出的对裁判结果等方面问题的申诉。
赛项仲裁工作组在接到申诉后的2小时内组织复议，并及时反馈复议结果。
仲裁工作组的仲裁结果为最终结果。
