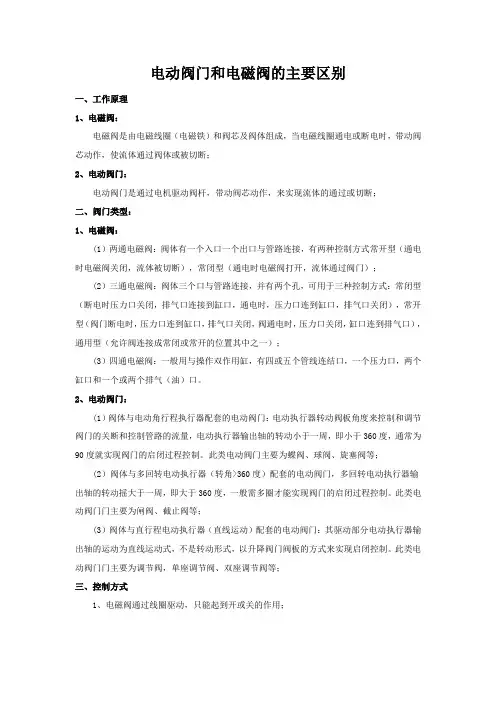

电动阀门和电磁阀的主要区别一、工作原理1、电磁阀:电磁阀是由电磁线圈(电磁铁)和阀芯及阀体组成,当电磁线圈通电或断电时,带动阀芯动作,使流体通过阀体或被切断;2、电动阀门:电动阀门是通过电机驱动阀杆,带动阀芯动作,来实现流体的通过或切断;二、阀门类型:1、电磁阀:(1)两通电磁阀:阀体有一个入口一个出口与管路连接,有两种控制方式常开型(通电时电磁阀关闭,流体被切断),常闭型(通电时电磁阀打开,流体通过阀门);(2)三通电磁阀:阀体三个口与管路连接,并有两个孔,可用于三种控制方式:常闭型(断电时压力口关闭,排气口连接到缸口,通电时,压力口连到缸口,排气口关闭),常开型(阀门断电时,压力口连到缸口,排气口关闭,阀通电时,压力口关闭,缸口连到排气口),通用型(允许阀连接成常闭或常开的位置其中之一);(3)四通电磁阀:一般用与操作双作用缸,有四或五个管线连结口,一个压力口,两个缸口和一个或两个排气(油)口。
2、电动阀门:(1)阀体与电动角行程执行器配套的电动阀门:电动执行器转动阀板角度来控制和调节阀门的关断和控制管路的流量,电动执行器输出轴的转动小于一周,即小于360度,通常为90度就实现阀门的启闭过程控制。
此类电动阀门主要为蝶阀、球阀、旋塞阀等;(2)阀体与多回转电动执行器(转角>360度)配套的电动阀门,多回转电动执行器输出轴的转动摇大于一周,即大于360度,一般需多圈才能实现阀门的启闭过程控制。
此类电动阀门门主要为闸阀、截止阀等;(3)阀体与直行程电动执行器(直线运动)配套的电动阀门:其驱动部分电动执行器输出轴的运动为直线运动式,不是转动形式,以升降阀门阀板的方式来实现启闭控制。
此类电动阀门门主要为调节阀,单座调节阀、双座调节阀等;三、控制方式1、电磁阀通过线圈驱动,只能起到开或关的作用;2、电动阀门是用电机驱动,开或关的动作完成过程需要时间比电磁阀长,且可通过对执行器输入电流、电压信号来调节流量,一般控制信号为:电流信号(4~20mA、0~10mA)或电压信号(0~5V、1~5V)。

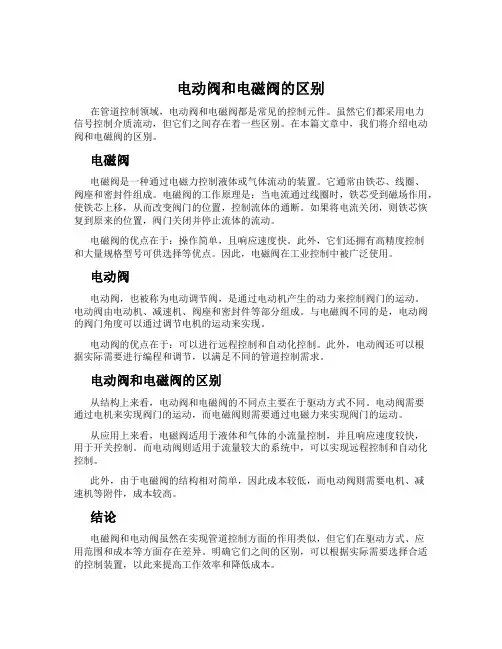

电动阀和电磁阀的区别在管道控制领域,电动阀和电磁阀都是常见的控制元件。
虽然它们都采用电力信号控制介质流动,但它们之间存在着一些区别。
在本篇文章中,我们将介绍电动阀和电磁阀的区别。
电磁阀电磁阀是一种通过电磁力控制液体或气体流动的装置。
它通常由铁芯、线圈、阀座和密封件组成。
电磁阀的工作原理是:当电流通过线圈时,铁芯受到磁场作用,使铁芯上移,从而改变阀门的位置,控制流体的通断。
如果将电流关闭,则铁芯恢复到原来的位置,阀门关闭并停止流体的流动。
电磁阀的优点在于:操作简单,且响应速度快。
此外,它们还拥有高精度控制和大量规格型号可供选择等优点。
因此,电磁阀在工业控制中被广泛使用。
电动阀电动阀,也被称为电动调节阀,是通过电动机产生的动力来控制阀门的运动。
电动阀由电动机、减速机、阀座和密封件等部分组成。
与电磁阀不同的是,电动阀的阀门角度可以通过调节电机的运动来实现。
电动阀的优点在于:可以进行远程控制和自动化控制。
此外,电动阀还可以根据实际需要进行编程和调节,以满足不同的管道控制需求。
电动阀和电磁阀的区别从结构上来看,电动阀和电磁阀的不同点主要在于驱动方式不同。
电动阀需要通过电机来实现阀门的运动,而电磁阀则需要通过电磁力来实现阀门的运动。
从应用上来看,电磁阀适用于液体和气体的小流量控制,并且响应速度较快,用于开关控制。
而电动阀则适用于流量较大的系统中,可以实现远程控制和自动化控制。
此外,由于电磁阀的结构相对简单,因此成本较低,而电动阀则需要电机、减速机等附件,成本较高。
结论电磁阀和电动阀虽然在实现管道控制方面的作用类似,但它们在驱动方式、应用范围和成本等方面存在差异。
明确它们之间的区别,可以根据实际需要选择合适的控制装置,以此来提高工作效率和降低成本。

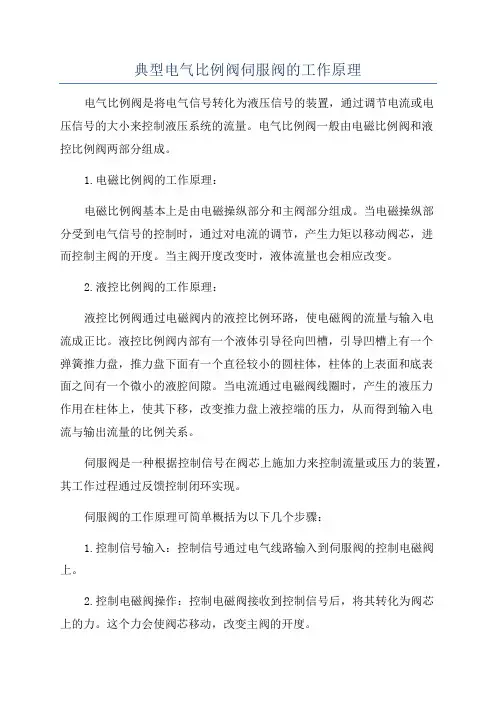

典型电气比例阀伺服阀的工作原理电气比例阀是将电气信号转化为液压信号的装置,通过调节电流或电压信号的大小来控制液压系统的流量。
电气比例阀一般由电磁比例阀和液控比例阀两部分组成。
1.电磁比例阀的工作原理:电磁比例阀基本上是由电磁操纵部分和主阀部分组成。
当电磁操纵部分受到电气信号的控制时,通过对电流的调节,产生力矩以移动阀芯,进而控制主阀的开度。
当主阀开度改变时,液体流量也会相应改变。
2.液控比例阀的工作原理:液控比例阀通过电磁阀内的液控比例环路,使电磁阀的流量与输入电流成正比。
液控比例阀内部有一个液体引导径向凹槽,引导凹槽上有一个弹簧推力盘,推力盘下面有一个直径较小的圆柱体,柱体的上表面和底表面之间有一个微小的液腔间隙。
当电流通过电磁阀线圈时,产生的液压力作用在柱体上,使其下移,改变推力盘上液控端的压力,从而得到输入电流与输出流量的比例关系。
伺服阀是一种根据控制信号在阀芯上施加力来控制流量或压力的装置,其工作过程通过反馈控制闭环实现。
伺服阀的工作原理可简单概括为以下几个步骤:1.控制信号输入:控制信号通过电气线路输入到伺服阀的控制电磁阀上。
2.控制电磁阀操作:控制电磁阀接收到控制信号后,将其转化为阀芯上的力。
这个力会使阀芯移动,改变主阀的开度。
3.主阀调节:通过改变主阀的开度,液压介质的流量或压力得以调节。
4.反馈控制:伺服阀的主阀位置会通过反馈器进行实时监测,并以信号的形式返回给控制电气系统。
这个反馈信号可以与控制信号进行比较,从而实现闭环控制。
伺服阀的反馈控制系统能够根据控制信号和反馈信息的差异,自动调整阀芯位置,使得输出流量或压力与设定值匹配。
总结:典型电气比例阀和伺服阀的工作原理分别是通过调节电流或电压信号的大小或通过控制信号在阀芯上施加力来改变液压系统的流量或压力。
其中,电气比例阀是根据电气信号来控制液压系统的流量,而伺服阀是通过反馈控制闭环来控制流量或压力。
这两种阀门装置在工业控制系统中起到了非常重要的作用。

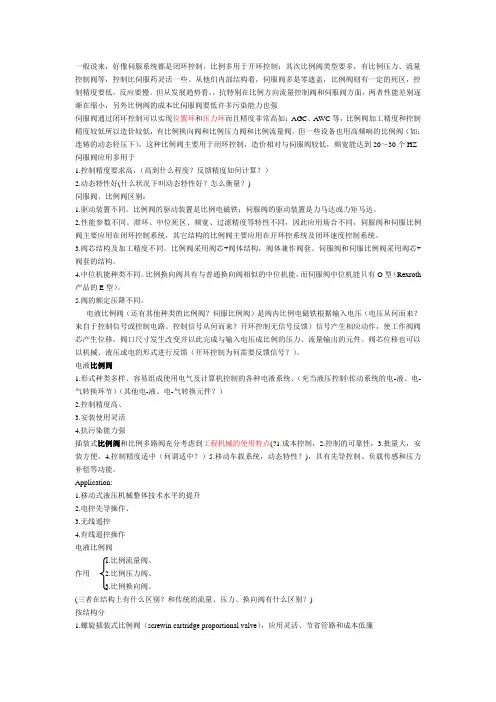

一般说来,好像伺服系统都是闭环控制,比例多用于开环控制;其次比例阀类型要多,有比例压力、流量控制阀等,控制比伺服药灵活一些。
从他们内部结构看,伺服阀多是零遮盖,比例阀则有一定的死区,控制精度要低,反应要慢。
但从发展趋势看,,抗特别在比例方向流量控制阀和伺服阀方面,两者性能差别逐渐在缩小,另外比例阀的成本比伺服阀要低许多污染能力也强伺服阀通过闭环控制可以实现位置环和压力环而且精度非常高如:AGC、AWC等,比例阀加工精度和控制精度较低所以造价较低,有比例换向阀和比例压力阀和比例流量阀。
但一些设备也用高频响的比例阀(如:连铸的动态轻压下),这种比例阀主要用于闭环控制,造价相对与伺服阀较低,频宽能达到20~30个HZ 伺服阀应用多用于1.控制精度要求高,(高到什么程度?反馈精度如何计算?)2.动态特性好(什么状况下叫动态特性好?怎么衡量?)伺服阀、比例阀区别:1.驱动装置不同。
比例阀的驱动装置是比例电磁铁;伺服阀的驱动装置是力马达或力矩马达。
2.性能参数不同。
滞环、中位死区、频宽、过滤精度等特性不同,因此应用场合不同,伺服阀和伺服比例阀主要应用在闭环控制系统,其它结构的比例阀主要应用在开环控系统及闭环速度控制系统。
3.阀芯结构及加工精度不同。
比例阀采用阀芯+阀体结构,阀体兼作阀套。
伺服阀和伺服比例阀采用阀芯+阀套的结构。
4.中位机能种类不同。
比例换向阀具有与普通换向阀相似的中位机能,而伺服阀中位机能只有O型(Rexroth 产品的E型)。
5.阀的额定压降不同。
电液比例阀(还有其他种类的比例阀?伺服比例阀)是阀内比例电磁铁根据输入电压(电压从何而来?来自于控制信号或控制电路。
控制信号从何而来?开环控制无信号反馈)信号产生相应动作,使工作阀阀芯产生位移,阀口尺寸发生改变并以此完成与输入电压成比例的压力、流量输出的元件。
阀芯位移也可以以机械、液压或电的形式进行反馈(开环控制为何需要反馈信号?)。
电液比例阀1.形式种类多样、容易组成使用电气及计算机控制的各种电液系统、(充当液压控制\传动系统的电-液、电-气转换环节)(其他电-液、电-气转换元件?)2.控制精度高、3.安装使用灵活4.抗污染能力强插装式比例阀和比例多路阀充分考虑到工程机械的使用特点(?1.成本控制,2.控制的可靠性,3.批量大,安装方便,4.控制精度适中(何谓适中?)5.移动车载系统,动态特性?),具有先导控制、负载传感和压力补偿等功能。

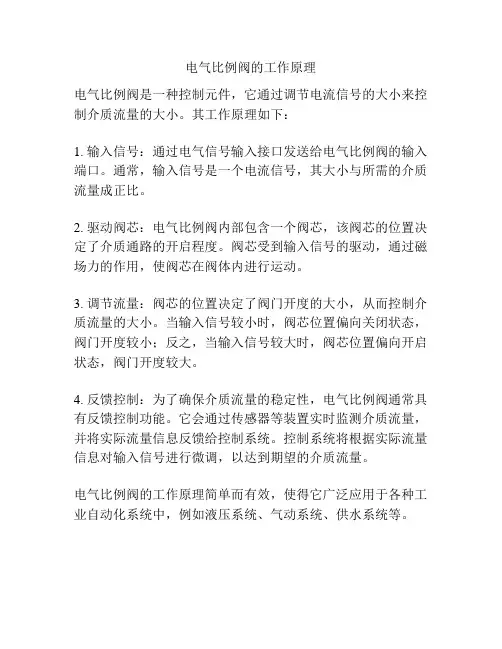

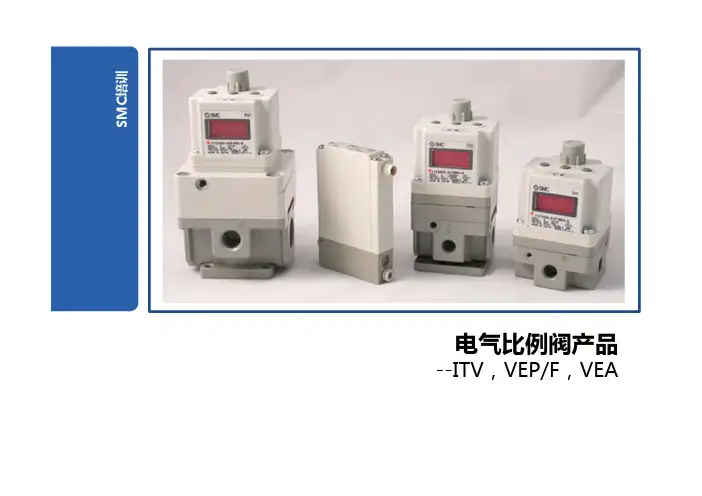

电气比例阀的工作原理
电气比例阀是一种控制元件,它通过调节电流信号的大小来控制介质流量的大小。
其工作原理如下:
1. 输入信号:通过电气信号输入接口发送给电气比例阀的输入端口。
通常,输入信号是一个电流信号,其大小与所需的介质流量成正比。
2. 驱动阀芯:电气比例阀内部包含一个阀芯,该阀芯的位置决定了介质通路的开启程度。
阀芯受到输入信号的驱动,通过磁场力的作用,使阀芯在阀体内进行运动。
3. 调节流量:阀芯的位置决定了阀门开度的大小,从而控制介质流量的大小。
当输入信号较小时,阀芯位置偏向关闭状态,阀门开度较小;反之,当输入信号较大时,阀芯位置偏向开启状态,阀门开度较大。
4. 反馈控制:为了确保介质流量的稳定性,电气比例阀通常具有反馈控制功能。
它会通过传感器等装置实时监测介质流量,并将实际流量信息反馈给控制系统。
控制系统将根据实际流量信息对输入信号进行微调,以达到期望的介质流量。
电气比例阀的工作原理简单而有效,使得它广泛应用于各种工业自动化系统中,例如液压系统、气动系统、供水系统等。

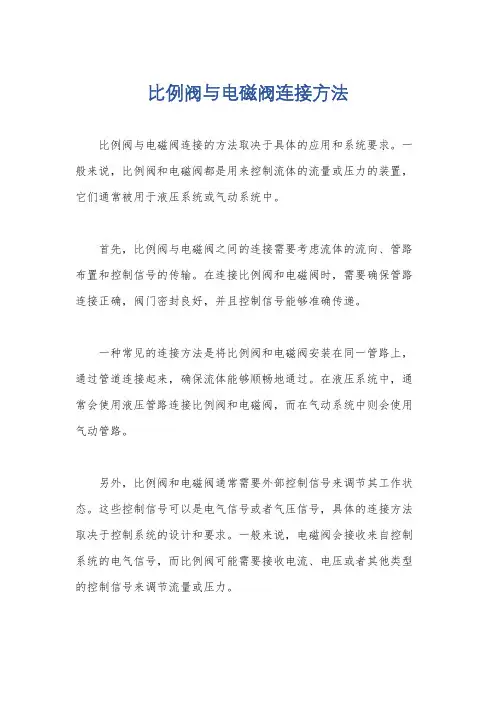

比例阀与电磁阀连接方法
比例阀与电磁阀连接的方法取决于具体的应用和系统要求。
一般来说,比例阀和电磁阀都是用来控制流体的流量或压力的装置,它们通常被用于液压系统或气动系统中。
首先,比例阀与电磁阀之间的连接需要考虑流体的流向、管路布置和控制信号的传输。
在连接比例阀和电磁阀时,需要确保管路连接正确,阀门密封良好,并且控制信号能够准确传递。
一种常见的连接方法是将比例阀和电磁阀安装在同一管路上,通过管道连接起来,确保流体能够顺畅地通过。
在液压系统中,通常会使用液压管路连接比例阀和电磁阀,而在气动系统中则会使用气动管路。
另外,比例阀和电磁阀通常需要外部控制信号来调节其工作状态。
这些控制信号可以是电气信号或者气压信号,具体的连接方法取决于控制系统的设计和要求。
一般来说,电磁阀会接收来自控制系统的电气信号,而比例阀可能需要接收电流、电压或者其他类型的控制信号来调节流量或压力。
总的来说,连接比例阀和电磁阀需要考虑流体管路连接和控制信号传输两个方面。
在实际操作中,需要根据具体的系统要求和厂家提供的安装说明来进行连接,以确保系统能够正常工作并达到预期的控制效果。

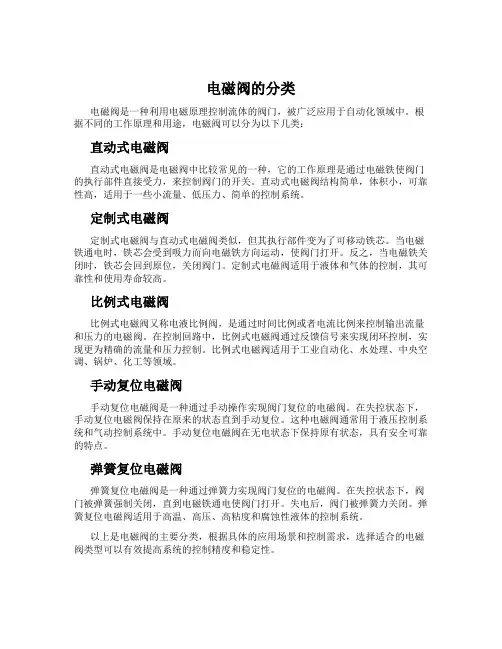

电磁阀的分类电磁阀是一种利用电磁原理控制流体的阀门,被广泛应用于自动化领域中。
根据不同的工作原理和用途,电磁阀可以分为以下几类:直动式电磁阀直动式电磁阀是电磁阀中比较常见的一种,它的工作原理是通过电磁铁使阀门的执行部件直接受力,来控制阀门的开关。
直动式电磁阀结构简单,体积小,可靠性高,适用于一些小流量、低压力、简单的控制系统。
定制式电磁阀定制式电磁阀与直动式电磁阀类似,但其执行部件变为了可移动铁芯。
当电磁铁通电时,铁芯会受到吸力而向电磁铁方向运动,使阀门打开。
反之,当电磁铁关闭时,铁芯会回到原位,关闭阀门。
定制式电磁阀适用于液体和气体的控制,其可靠性和使用寿命较高。
比例式电磁阀比例式电磁阀又称电液比例阀,是通过时间比例或者电流比例来控制输出流量和压力的电磁阀。
在控制回路中,比例式电磁阀通过反馈信号来实现闭环控制,实现更为精确的流量和压力控制。
比例式电磁阀适用于工业自动化、水处理、中央空调、锅炉、化工等领域。
手动复位电磁阀手动复位电磁阀是一种通过手动操作实现阀门复位的电磁阀。
在失控状态下,手动复位电磁阀保持在原来的状态直到手动复位。
这种电磁阀通常用于液压控制系统和气动控制系统中。
手动复位电磁阀在无电状态下保持原有状态,具有安全可靠的特点。
弹簧复位电磁阀弹簧复位电磁阀是一种通过弹簧力实现阀门复位的电磁阀。
在失控状态下,阀门被弹簧强制关闭,直到电磁铁通电使阀门打开。
失电后,阀门被弹簧力关闭。
弹簧复位电磁阀适用于高温、高压、高粘度和腐蚀性液体的控制系统。
以上是电磁阀的主要分类,根据具体的应用场景和控制需求,选择适合的电磁阀类型可以有效提高系统的控制精度和稳定性。

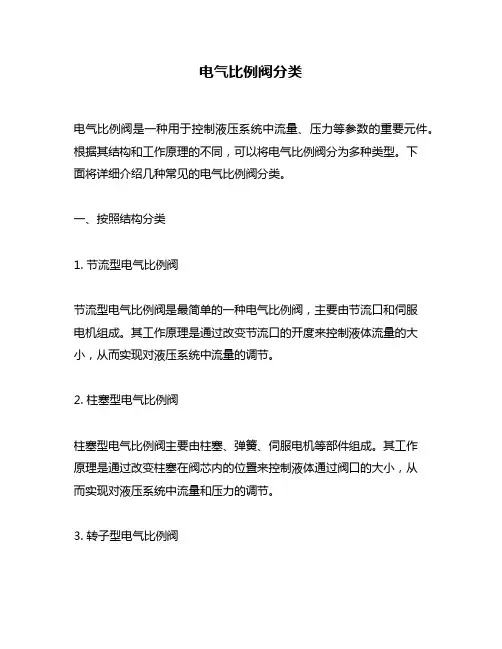

电气比例阀与电磁阀的区别
阀对流量的控制可以分为两种:
一种是开关控制:要么全开、要么全关,流量要么最大、要么最小,没有中间状态,如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制:阀口可以根据需要打开任意一个开度,由此控制通过流量的大小,这类阀有手动控制的,如节流阀,也有电控的,如比例阀、伺服阀。
所以使用比例阀或伺服阀的目的就是:以电控方式实现对流量的节流控制(当然经过结构上的改动也可实现压力控制等),既然是节流控制,就必然有能量损失,伺服阀和其它阀不同的是,它的能量损失更大一些,因为它需要一定的流量来维持前置级控制油路的工作。
电磁阀(Electromagnetic valve)是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。
电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
