屋顶构造知识点总结
屋顶构造知识点总结屋顶是房屋的重要组成部分，除了起到保护房屋和人的作用外，也具有美观的功能。
不同类型的屋顶构造有不同的特点和用途，本文将对屋顶构造的知识点进行总结，以便读者更好地了解屋顶结构和选择合适的屋顶类型。
一、屋顶结构类型1. 平屋顶：平屋顶是一种屋顶结构，其特点是屋顶呈水平状态，通常用于商业建筑和工业建筑。
平屋顶的构造比较简单，主要是由屋面、防水层和保温层组成，通常使用钢筋混凝土、石膏板等材料建造。
2. 传统斜屋顶：传统斜屋顶是常见的屋顶类型，其特点是屋面呈斜面状态，通常用于住宅建筑。
传统斜屋顶的构造包括主梁、副梁、屋面和防水层等部分，通常使用木材、瓦片、石墨烯等材料建造。
3. 悬挑式屋顶：悬挑式屋顶是一种特殊的屋顶结构，其特点是屋面呈悬挑状态，通常用于别墅和度假屋等高端建筑。
悬挑式屋顶的构造比较复杂，需要考虑结构的稳定性和美观度，通常使用钢结构、玻璃幕墙等材料建造。
二、屋顶构造材料1. 木材：木材是传统斜屋顶和悬挑式屋顶的常见构造材料，其优点是质量轻、强度高、隔热性好，但也存在易受潮、易燃烧等缺点。
2. 砖瓦：砖瓦是传统斜屋顶的常见屋面材料，其优点是质地坚硬、隔热性好、防水性好，但也存在重量大、易受力学影响等缺点。
3. 玻璃：玻璃是悬挑式屋顶的常见建筑材料，其优点是透光性好、美观度高、质地坚硬，但也存在易受力学影响、易破碎等缺点。
4. 金属：金属是平屋顶的常见建筑材料，其优点是重量轻、防腐蚀、易施工、寿命长，但也存在隔热性差、易受力学影响等缺点。
5. 石膏板：石膏板是平屋顶的常见建筑材料，其优点是重量轻、隔热性好、防潮性好，但也存在耐火性差、易腐蚀等缺点。
三、屋顶构造要点1. 结构稳定性：屋顶构造必须具备足够的结构稳定性，能够承受自然风力、雨雪压力、地震力等外部力学影响，保证房屋的安全稳定。
2. 防水保温：屋顶构造必须具备良好的防水保温性能，能够有效阻止雨水渗透和保持室内温度，保证房屋的舒适度和安全性。
屋面工程-屋顶类型与组成平屋顶构造坡屋顶构造
屋顶应满足以下几点设计要求：
（1）承重要求 （2）保温要求 （3）防水与排水要求 （4）美观要求
2
3
4
1.2、屋顶的类型
（1）屋顶的类型
屋顶按其外形一般可分为平屋顶、坡屋顶、其它 形式的屋顶。
①平屋顶 屋面坡度2 % ~5%的建筑屋顶为平屋顶。最常用
的排水坡度为2～3%。
平屋顶的坡度由两 种方法形成：一是 材料找坡；二是结 构找坡。15Leabharlann 2.2.1.2保温层的位置
（A）保温层设在结构层与防水层之间：这是目前最常用的一种做法， 保温层设在屋盖系统的低温一侧，保温效果好并且符合热工原理， 同时，由于保温层是摊铺在结构层之上的，符合受力的原则，构 造也简单。
（B）保温层设置在防水层上面：这种做法又称为“倒置式保温屋 面”，其构造层次为保温层、防水层、结构层。这种屋面对采用 的保温材料有特殊的要求，应当使用具有吸湿性低，耐气候性强 的憎水材料作为保温层（如聚苯乙烯泡沫塑料板或聚氯脂泡沫塑 料板），并在保温层上加设钢筋混凝土、卵石、砖等较重的覆盖 层。
18
19
2.4 屋面找平层
1、找平层是为了做防水而设置的，当找坡层的坡度找好后通常在 其上部浇筑40mm厚细石混凝土（砂浆）找平层，找平层上部是防 水层。找平层的材料质量及配合比，必须符合设计要求。
2、屋面(含天沟、檐沟)找平层的排水坡度，必须符合设计要 求。
3、基层与突出屋面结构的交接处和基层的转角处，均应做成圆弧 形，且整齐平顺。
③角度法：是以倾斜屋面与水平面所成的夹角表示，如 α =24°，30°等，在实际工程中不常用。
10
图10-2屋顶坡度的表示方法
11
屋面坡度和屋面防水材料、构造做法、 当地气候条件等有关。 • 3）屋面的基本组成 • 主要由承重结构、保温层、找坡层、找平 层、防水层和防水保护层等部分组成。
（1）承重要求 （2）保温要求 （3）防水与排水要求 （4）美观要求
2
3
4
1.2、屋顶的类型
（1）屋顶的类型
屋顶按其外形一般可分为平屋顶、坡屋顶、其它 形式的屋顶。
①平屋顶 屋面坡度2 % ~5%的建筑屋顶为平屋顶。最常用
的排水坡度为2～3%。
平屋顶的坡度由两 种方法形成：一是 材料找坡；二是结 构找坡。15Leabharlann 2.2.1.2保温层的位置
（A）保温层设在结构层与防水层之间：这是目前最常用的一种做法， 保温层设在屋盖系统的低温一侧，保温效果好并且符合热工原理， 同时，由于保温层是摊铺在结构层之上的，符合受力的原则，构 造也简单。
（B）保温层设置在防水层上面：这种做法又称为“倒置式保温屋 面”，其构造层次为保温层、防水层、结构层。这种屋面对采用 的保温材料有特殊的要求，应当使用具有吸湿性低，耐气候性强 的憎水材料作为保温层（如聚苯乙烯泡沫塑料板或聚氯脂泡沫塑 料板），并在保温层上加设钢筋混凝土、卵石、砖等较重的覆盖 层。
18
19
2.4 屋面找平层
1、找平层是为了做防水而设置的，当找坡层的坡度找好后通常在 其上部浇筑40mm厚细石混凝土（砂浆）找平层，找平层上部是防 水层。找平层的材料质量及配合比，必须符合设计要求。
2、屋面(含天沟、檐沟)找平层的排水坡度，必须符合设计要 求。
3、基层与突出屋面结构的交接处和基层的转角处，均应做成圆弧 形，且整齐平顺。
③角度法：是以倾斜屋面与水平面所成的夹角表示，如 α =24°，30°等，在实际工程中不常用。
10
图10-2屋顶坡度的表示方法
11
屋面坡度和屋面防水材料、构造做法、 当地气候条件等有关。 • 3）屋面的基本组成 • 主要由承重结构、保温层、找坡层、找平 层、防水层和防水保护层等部分组成。
平屋顶构造(附图片)
平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。
防水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。
卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。
卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。
1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。
纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。
(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。
(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。
高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。
2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。
①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。
结构层多为刚度好，变形小的各类钢筋混凝土屋面板。
找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。
找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。
房屋建筑构造ppt课件第8章第2节平屋顶
8
8 屋顶
（3）水 泥 基 柔 性 防 水 卷 材 水 泥 基 柔 性 防 水 卷 材 以 水 泥 等 无 机 材 料 为 主 要 原 料 ， 经特殊工艺采用聚合物二步改性，用压延工艺成型的彩色柔性防水卷材，简称MFDF 卷材。具有无机材料的耐老化性，又有橡胶高分子材料的柔性和弹性。
（ 4 ）卷材胶粘剂、胶粘带用于将卷材 粘贴固定在屋面基层上，各种卷材有配 套使用的胶粘剂。卷材胶粘剂按用途分为基底胶和搭接胶，基底胶用于卷材与基层粘 接，搭接胶用于卷材与卷材接缝搭接粘接。胶粘带分为双面胶粘带和单面胶粘带，卷 材与卷材搭接之间用双面胶粘带粘接，搭接口外用单面胶粘带密封。卷材胶粘剂、胶 粘带必须和卷材配套使用。
不上人屋面保护层可采用浅色涂料、铝箔、矿物粒料、水泥砂浆等。 上人屋面可采用防水层上浇筑30~50 mm 厚C20 细石混凝土作保护层，并应设纵 横间距不应大于6m，缝宽10~20 mm 的分格缝，缝用密封材料嵌填。如图8-8a所示。 也可以采用块体材料作保护层，如地砖或细石混凝土预制块，也需设置纵横间距不应 大于10 m，缝宽20 mm 的分格缝，并用密封材料嵌填，如图8-8b 所示。还可以架设预 制板，如图8-8c所示。
23
8 屋顶
（6）雨水口 雨水口是屋面雨水汇集并排至雨水管的关键部位，要求排水通畅、 防止渗漏和堵塞。雨水口的材料常用的有铸铁和UPV C，分为横式和直式两种。
直式雨水口用于天沟沟底开洞， UPV C直式雨水口的构造如图8-14 a所示。 横式雨水口用于女儿墙外排水， UPV C横式雨水口的构造如图8-14b 所示。 雨水斗的构造应注意其标高，保证为排水最低点，雨水口周围直径500 mm 范围 内坡度不应小于 5% 。
（２）合成高分子防水卷材 合成高分子防水卷材是以合成橡胶、合成树脂或 两者共混为基料，加入适量的助剂和填料，经混炼压延或挤出等工序加工而成的防水 卷材，其主要类型有三元乙丙橡胶卷材（EPDM ）、氯化聚乙烯橡塑共混卷材（CPE ）、聚烯烃（TPO ）防水卷材、聚氯乙烯卷材（PV C）、聚乙烯丙纶双面复合卷材 及高密度聚乙烯卷材（HDP E）等。
8 屋顶
（3）水 泥 基 柔 性 防 水 卷 材 水 泥 基 柔 性 防 水 卷 材 以 水 泥 等 无 机 材 料 为 主 要 原 料 ， 经特殊工艺采用聚合物二步改性，用压延工艺成型的彩色柔性防水卷材，简称MFDF 卷材。具有无机材料的耐老化性，又有橡胶高分子材料的柔性和弹性。
（ 4 ）卷材胶粘剂、胶粘带用于将卷材 粘贴固定在屋面基层上，各种卷材有配 套使用的胶粘剂。卷材胶粘剂按用途分为基底胶和搭接胶，基底胶用于卷材与基层粘 接，搭接胶用于卷材与卷材接缝搭接粘接。胶粘带分为双面胶粘带和单面胶粘带，卷 材与卷材搭接之间用双面胶粘带粘接，搭接口外用单面胶粘带密封。卷材胶粘剂、胶 粘带必须和卷材配套使用。
不上人屋面保护层可采用浅色涂料、铝箔、矿物粒料、水泥砂浆等。 上人屋面可采用防水层上浇筑30~50 mm 厚C20 细石混凝土作保护层，并应设纵 横间距不应大于6m，缝宽10~20 mm 的分格缝，缝用密封材料嵌填。如图8-8a所示。 也可以采用块体材料作保护层，如地砖或细石混凝土预制块，也需设置纵横间距不应 大于10 m，缝宽20 mm 的分格缝，并用密封材料嵌填，如图8-8b 所示。还可以架设预 制板，如图8-8c所示。
23
8 屋顶
（6）雨水口 雨水口是屋面雨水汇集并排至雨水管的关键部位，要求排水通畅、 防止渗漏和堵塞。雨水口的材料常用的有铸铁和UPV C，分为横式和直式两种。
直式雨水口用于天沟沟底开洞， UPV C直式雨水口的构造如图8-14 a所示。 横式雨水口用于女儿墙外排水， UPV C横式雨水口的构造如图8-14b 所示。 雨水斗的构造应注意其标高，保证为排水最低点，雨水口周围直径500 mm 范围 内坡度不应小于 5% 。
（２）合成高分子防水卷材 合成高分子防水卷材是以合成橡胶、合成树脂或 两者共混为基料，加入适量的助剂和填料，经混炼压延或挤出等工序加工而成的防水 卷材，其主要类型有三元乙丙橡胶卷材（EPDM ）、氯化聚乙烯橡塑共混卷材（CPE ）、聚烯烃（TPO ）防水卷材、聚氯乙烯卷材（PV C）、聚乙烯丙纶双面复合卷材 及高密度聚乙烯卷材（HDP E）等。
屋顶—平屋顶的构造(建筑构造)
• 种植床的做法。可用砖或加气混凝土来砌筑床埂。 • 种植屋面的排水和给水。种植平屋面的排水坡度不宜小于2％。
注意安全防护问题。 • 屋面种植植物应符合下列规定：不宜种植高大乔木、速生乔
木；不宜种植根系发达的植物和根状茎植物；高层建筑屋面 和坡屋面宜种植草坪和地被植物；树木定植点与边墙的安全 距离应大于树高。
3、刚性防水屋面的细部构造
（1）分格缝 3）分格缝构造 • 纵横间距：不大于6m • 分格缝应贯穿屋面找平层及刚性保护层， • 缝宽宜为20~40mm， • 缝中应嵌填密封材料，上部铺贴防水卷材。
3、刚性防水屋面的细部构造
刚性防水屋面 分隔缝防水构造
3、刚性防水屋面的细部构造
（2）檐口 1）自由落水挑檐 ➢ 当挑檐较短时，可将刚性防水层直接出挑 ➢ 当挑檐较长时，可用与圈梁连在一起的悬臂板 2）檐沟 ➢ 现浇或预制的独立檐沟 ➢ 屋面板带檐沟
3、刚性防水屋面的细部构造
刚性防水屋面自由落水挑檐构造
刚性防水屋面檐沟构造
3、刚性防水屋面的细部构造
（3）泛水
构造做法：防水层 与竖向构件交接处 留宽缝，并用密封 材料嵌填，然后在 泛水处做卷材或涂 膜防水层。
刚性防水屋面泛水构造
3、刚性防水屋面的细部构造
（4）变形缝
在变形缝两侧加砌矮 墙按泛水处理，并将 上部的缝用盖缝板盖 住，盖缝板要能自由 变形并不造成渗漏。
2、刚性防水构造层次与做法
2）隔离层（浮筑层） ➢ 作用：将防水层和结构层两者分离，以适应各自的变
形，从而避免由于变形的相互制约造成防水层或结构 部分破坏。 ➢ 隔离层一般铺设在找平层上 ➢ 隔离层材料：沥清、粘土、纸筋灰、低强度砂浆、干 铺卷材
2、刚性防水构造层次与做法
注意安全防护问题。 • 屋面种植植物应符合下列规定：不宜种植高大乔木、速生乔
木；不宜种植根系发达的植物和根状茎植物；高层建筑屋面 和坡屋面宜种植草坪和地被植物；树木定植点与边墙的安全 距离应大于树高。
3、刚性防水屋面的细部构造
（1）分格缝 3）分格缝构造 • 纵横间距：不大于6m • 分格缝应贯穿屋面找平层及刚性保护层， • 缝宽宜为20~40mm， • 缝中应嵌填密封材料，上部铺贴防水卷材。
3、刚性防水屋面的细部构造
刚性防水屋面 分隔缝防水构造
3、刚性防水屋面的细部构造
（2）檐口 1）自由落水挑檐 ➢ 当挑檐较短时，可将刚性防水层直接出挑 ➢ 当挑檐较长时，可用与圈梁连在一起的悬臂板 2）檐沟 ➢ 现浇或预制的独立檐沟 ➢ 屋面板带檐沟
3、刚性防水屋面的细部构造
刚性防水屋面自由落水挑檐构造
刚性防水屋面檐沟构造
3、刚性防水屋面的细部构造
（3）泛水
构造做法：防水层 与竖向构件交接处 留宽缝，并用密封 材料嵌填，然后在 泛水处做卷材或涂 膜防水层。
刚性防水屋面泛水构造
3、刚性防水屋面的细部构造
（4）变形缝
在变形缝两侧加砌矮 墙按泛水处理，并将 上部的缝用盖缝板盖 住，盖缝板要能自由 变形并不造成渗漏。
2、刚性防水构造层次与做法
2）隔离层（浮筑层） ➢ 作用：将防水层和结构层两者分离，以适应各自的变
形，从而避免由于变形的相互制约造成防水层或结构 部分破坏。 ➢ 隔离层一般铺设在找平层上 ➢ 隔离层材料：沥清、粘土、纸筋灰、低强度砂浆、干 铺卷材
2、刚性防水构造层次与做法

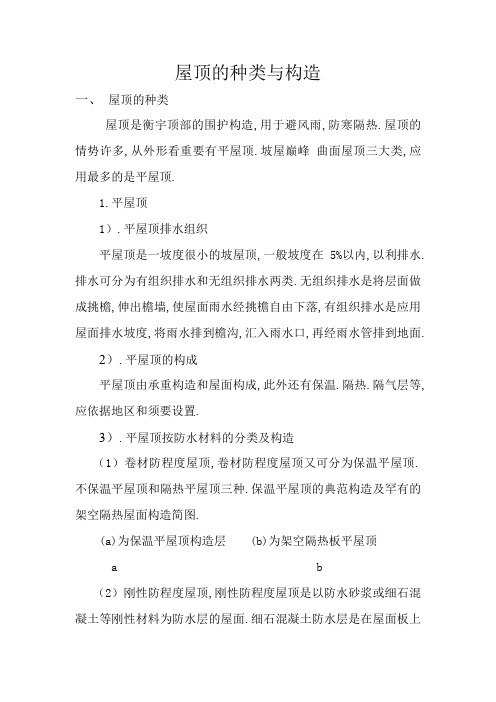

屋顶的种类与构造
屋顶的种类与构造
一、屋顶的种类
屋顶是衡宇顶部的围护构造,用于避风雨,防寒隔热.屋顶的情势许多,从外形看重要有平屋顶.坡屋巅峰曲面屋顶三大类,应用最多的是平屋顶.
1.平屋顶
1）.平屋顶排水组织
平屋顶是一坡度很小的坡屋顶,一般坡度在5%以内,以利排水.排水可分为有组织排水和无组织排水两类.无组织排水是将层面做成挑檐,伸出檐墙,使屋面雨水经挑檐自由下落,有组织排水是应用屋面排水坡度,将雨水排到檐沟,汇入雨水口,再经雨水管排到地面.
2）.平屋顶的构成
平屋顶由承重构造和屋面构成,此外还有保温.隔热.隔气层等,应依据地区和须要设置.
3）.平屋顶按防水材料的分类及构造
（1）卷材防程度屋顶,卷材防程度屋顶又可分为保温平屋顶.不保温平屋顶和隔热平屋顶三种.保温平屋顶的典范构造及罕有的架空隔热屋面构造简图.
(a)为保温平屋顶构造层 (b)为架空隔热板平屋顶
a b
（2）刚性防程度屋顶,刚性防程度屋顶是以防水砂浆或细石混凝土等刚性材料为防水层的屋面.细石混凝土防水层是在屋面板上
有C20细石混凝土现浇40—50mm厚,内配A4间距150mm—200mm 双向钢筋网,刚性防水层应设置分格缝,纵横间距为6m,每块面积不该大于30平方.
a b
(a)为保温平屋顶构造层 (b)为架空隔热板平屋顶
刚性防水层屋面
2.坡屋顶
1）.坡屋顶的构成
坡屋顶的坡度较陡,一般在10%以上,平日由承重层.屋面层和顶棚构成.经常应用屋架作承重层,按材料分为有板屋架.钢屋架.钢板屋架.钢筋混凝土屋架等,屋面层是由屋面支持构件和屋面防水层构成,屋面防水材料多用黏土瓦（包含青瓦.筒瓦.平瓦）.水泥瓦和石棉瓦,以及瓦楞铁皮.玻璃钢波形瓦.
2）.平瓦坡屋面的构造
平瓦坡屋面的构造。
平屋顶—刚性防水屋面构造
平屋顶—刚性防水屋面构造平屋顶通过本节的学习，您将：掌握平屋顶的构造平屋顶设计中主要解决防水、排水、保温、隔热和结构承载等问题，一般做法是结构层在下，防水层在上，其他层次位置视具体情况而定。
图64 平屋顶的组成平屋顶按屋面防水层的不同有刚性防水、卷材防水、涂料防水及粉剂防水屋面等多种做法。
（一）刚性防水屋面刚性防水屋面是指以刚性材料作为防水层的屋面，如防水砂浆、细石混凝土、配筋细石混凝土防水屋面等。
这种屋面具有构造简单、施工方便、造价低廉的优点，但对温度变化和结构变形较敏感，容易产生裂缝而渗水。
故多用于我国南方地区的建筑。
1、刚性防水屋面的构造层次及做法刚性防水屋面一般由结构层、找平层、隔离层和防水层组成。
a）结构层刚性防水屋面的结构层要求具有足够的强度和刚度，一般应采用现浇或预制装配的钢筋混凝土屋面板，并在结构层现浇或铺板时形成屋面的排水坡度。
b）找平层为保证防水层厚薄均匀，通常应在结构层上用20mm厚1：3水泥砂浆找平。
若采用现浇钢筋混凝土屋面板或设有纸筋灰等材料时，也可不设找平层。
c）隔离层为减少结构层变形及温度变化对防水层的不利影响，宜在防水层下设置隔离层。
隔离层可采用纸筋灰、低强度等级砂浆或薄砂层上干铺一层油毡等。
当防水层中加有膨胀剂类材料时，其抗裂性有所改善，也可不做隔离层。
d）防水层常用配筋细石混凝土防水屋面的混凝土强度等级应不低于C20，其厚度宜不小于40mm，双向配置4~6.5钢筋，间距为100~200mm的双向钢筋网片。
为提高防水层的抗渗性能，可在细石混凝土内掺入适量外加剂（如膨胀剂、减水剂、防水剂等）以提高其密实性能。
2、刚性防水屋面细部构造刚性防水屋面的细部构造包括屋面防水层的分格缝、泛水、檐口、雨水口等部位的构造处理。
a）屋面分格缝屋面分格缝实质上是在屋面防水层上设置的变形缝。
1）设置目的（1）防止温度变形引起防水层开裂；（2）防止结构变形将防水层拉坏。
因此屋面分格缝的位置应设置在温度变形允许的范围以内和结构变形敏感的部位。
平屋顶的排水构造
商业建筑
商业建筑为了美观和实用 的需要，也经常采用平屋 顶形式。
住宅建筑
在某些地区，由于气候和 降水量较低，住宅建筑也 经常采用平屋顶。
02
平屋顶的排水系统
排水系统的组成
01
02
03
04
排水沟槽
用于收集屋顶积水，并将其导 向落水管。
落水管
将积水从屋顶引导到地面或地 下排水系统。
雨水斗
连接落水管，引导雨水进入落 水管。
排水口的数量
根据屋顶面积和降雨量确定排水口的数量。一般来说，每个排水口的覆 盖面积在30-50平方米之间。对于大型屋顶，应适当增加排水口数量， 以确保快速排水。
排水口的维护
定期检查排水口是否畅通，如有堵塞应及时清理。对于损坏或老化的排 水口应及时修复或更换。
排水沟的设计与施工
排水沟的设计
排水沟的材料选择
粘结力
防水材料应具备较好的粘结力，能够牢固地与屋顶基层结合，防止剥 离和滑移现象。
防水层的施工工艺
基层处理 在施工前应对屋顶基层进行彻底 清理，去除灰尘、油污和松散物， 确保基层干燥、平整和坚实。
细部处理 在施工中对排水口、接缝等细部 进行处理，采用加强防水措施， 如加设密封胶或防水条等，以增 强防水的可靠性。
排水立管
连接各个雨水斗，将雨水汇集 并排入地下排水系统。
排水系统的设计原则
确保排水顺畅
合理设计排水沟槽和落水管， 避免积水滞留。
防止渗漏
选择优质材料，如耐腐蚀、耐 磨损的塑料管，并确保连接处 密封良好。
考虑环境因素
根据当地气候、降水量和土壤 条件，合理设计排水系统的容 量和布局。
安全稳固
确保排水系统的结构安全稳固 ，防止因过载或地质因素导致
平屋顶檐口的构造做法。
平屋顶檐口的构造做法。
平屋顶檐口的构造做法通常包括以下几个步骤：
1. 设计和规划：首先，根据房屋的整体设计和风格，确定檐口的形状和尺寸。
考虑到排水的需要，通常选择向外倾斜的檐口设计。
2. 材料准备：根据设计确定的檐口形状和尺寸，准备所需的材料，常用的材料包括木材、金属或混凝土等。
3. 构造框架：使用木材或金属建立檐口的框架结构，可以根据需要选择不同的檐口形状，如平直、弧形、斜坡等。
4. 安装檐槽：在檐口的边缘安装檐槽，用于收集和排水屋顶上的雨水。
檐槽通常由金属或PVC材料制成，确保檐口周围排水畅通。
5. 完善细节：根据需要，可以在檐口上添加其他装饰细节，如檐口板、装饰饰条等，以增强外观效果。
注意事项：
- 在施工过程中，要确保檐口结构牢固、平整，并且能有效防止水漏。
- 根据当地的建筑规范和标准，确保檐口的设计和施工符合要求。
- 定期检查和清理檐口，保持排水通畅，预防水患。
平屋顶—刚性防水屋面构造
平屋顶—刚性防水屋面构造平屋顶通过本节的学习，您将：掌握平屋顶的构造平屋顶设计中主要解决防水、排水、保温、隔热和结构承载等问题，一般做法是结构层在下，防水层在上，其他层次位置视具体情况而定。
图64 平屋顶的组成平屋顶按屋面防水层的不同有刚性防水、卷材防水、涂料防水及粉剂防水屋面等多种做法。
（一）刚性防水屋面刚性防水屋面是指以刚性材料作为防水层的屋面，如防水砂浆、细石混凝土、配筋细石混凝土防水屋面等。
这种屋面具有构造简单、施工方便、造价低廉的优点，但对温度变化和结构变形较敏感，容易产生裂缝而渗水。
故多用于我国南方地区的建筑。
1、刚性防水屋面的构造层次及做法刚性防水屋面一般由结构层、找平层、隔离层和防水层组成。
a）结构层刚性防水屋面的结构层要求具有足够的强度和刚度，一般应采用现浇或预制装配的钢筋混凝土屋面板，并在结构层现浇或铺板时形成屋面的排水坡度。
b）找平层为保证防水层厚薄均匀，通常应在结构层上用20mm厚1：3水泥砂浆找平。
若采用现浇钢筋混凝土屋面板或设有纸筋灰等材料时，也可不设找平层。
c）隔离层为减少结构层变形及温度变化对防水层的不利影响，宜在防水层下设置隔离层。
隔离层可采用纸筋灰、低强度等级砂浆或薄砂层上干铺一层油毡等。
当防水层中加有膨胀剂类材料时，其抗裂性有所改善，也可不做隔离层。
d）防水层常用配筋细石混凝土防水屋面的混凝土强度等级应不低于C20，其厚度宜不小于40mm，双向配置4~6.5钢筋，间距为100~200mm的双向钢筋网片。
为提高防水层的抗渗性能，可在细石混凝土内掺入适量外加剂（如膨胀剂、减水剂、防水剂等）以提高其密实性能。
2、刚性防水屋面细部构造刚性防水屋面的细部构造包括屋面防水层的分格缝、泛水、檐口、雨水口等部位的构造处理。
a）屋面分格缝屋面分格缝实质上是在屋面防水层上设置的变形缝。
1）设置目的（1）防止温度变形引起防水层开裂；（2）防止结构变形将防水层拉坏。
因此屋面分格缝的位置应设置在温度变形允许的范围以内和结构变形敏感的部位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
６屋顶6. 3 平屋顶构造平屋顶按屋面防水层的不同有刚性防水、卷材防水、涂料防水及粉剂防水屋面等多种做法。
6.3.1 卷材防水屋面卷材防水屋面，是指以防水卷材和粘结剂分层粘贴而构成防水层的屋面。
卷材防水屋面所用卷材有沥青类卷材、高分子类卷材、高聚物改性沥青类卷材等。
适用于防水等级为I～Ⅳ级的屋面防水。
一、卷材防水屋面的构造层次和做法卷材防水屋面由多层材料叠合而成，其基本构造层次按构造要求由结构层、找坡层、找平层、结合层、防水层和保护层组成。
[卷材防水屋面的构造组成和油毡防水屋面做法见下图]卷材防水屋面的构造组成油毡防水屋面做法1、结构层通常为预制或现浇钢筋混凝土屋面板，要求具有足够的强度和刚度。
2、找坡层（结构找坡和材料找坡）材料找坡应选用轻质材料形成所需要的排水坡度，通常是在结构层上铺1：(6~8)的水泥焦渣或水泥膨胀蛭石等。
3、找平层柔性防水层要求铺贴在坚固而平整的基层上，因此必须在结构层或找坡层上设置找平层。
4、结合层结合层的作用是使卷材防水层与基层粘结牢固。
结合层所用材料应根据卷材防水层材料的不同来选择，如油毡卷材、聚氯乙烯卷材及自粘型彩色三元乙丙复合卷材用冷底子油在水泥砂浆找平层上喷涂一至二道；三元乙丙橡胶卷材则采用聚氨酯底胶；氯化聚乙烯橡胶卷材需用氯丁胶乳等。
冷底子油用沥青加入汽油或煤油等溶剂稀释而成，喷涂时不用加热，在常温下进行，故称冷底子油。
5、防水层防水层是由胶结材料与卷材粘合而成，卷材连续搭接，形成屋面防水的主要部分。
当屋面坡度较小时，卷材一般平行于屋脊铺设，从檐口到屋脊层层向上粘贴，上下搭接不小于70mm,左右搭接不小于l00mm。
油毡屋面在我国已有几十年的使用历史，具有较好的防水性能，对屋面基层变形有一定的适应能力，但这种屋面施工麻烦、劳动强度大，且容易出现油毡鼓泡、沥青流淌、油毡老化等方面的问题，使油毡屋面的寿命大大缩短，平均10年左右就要进行大修。
目前所用的新型防水卷材，主要有三元乙丙橡胶防水卷材、自粘型彩色三元乙丙复合防水卷材、聚氯乙烯防水卷材、氯化聚乙烯防水卷材、氯丁橡胶防水卷材及改性沥青油毡防水卷材等，这些材料一般为单层卷材防水构造，防水要求较高时可采用双层卷材防水构造。
这些防水材料的共同优点是自重轻，适用温度范围广，耐气候性好，使用寿命长，抗拉强度高，延伸率大，冷作业施工，操作简便，大大改善劳动条件，减少环境污染。
6、保护层不上人屋面保护层的做法：当采用油毡防水层时为粒径3 ~ 6mm的小石子，称为绿豆砂保护层。
绿豆砂要求耐风化、颗粒均匀、色浅；三元乙丙橡胶卷材采用银色着色剂，直接涂刷在防水层上表面；彩色三元乙丙复合卷材防水层直接用CX-404胶粘结，不需另加保护层。
上人屋面的保护层构造做法：通常可采用水泥砂浆或沥青砂浆铺贴缸砖、大阶砖、混凝土板等；也可现浇40mm厚C20细石混凝土。
二、柔性防水屋面细部构造屋顶细部是指屋面上的泛水、天沟、雨水口、檐口、变形缝等部位。
1、泛水构造泛水指屋顶上沿所有垂直面所设的防水构造，突出于屋面之上的女儿墙、烟囱、楼梯间、变形缝、检修孔、立管等的壁面与屋顶的交接处是最容易漏水的地方。
必须将屋面防水层延伸到这些垂直面上，形成立铺的防水层，称为泛水。
[卷材防水屋面泛水构造如下图所示]卷材防水屋面泛水构造2、檐口构造柔性防水屋面的檐口构造有无组织排水挑檐和有组织排水挑檐沟及女儿墙檐口等，挑檐和挑檐沟构造都应注意处理好卷材的收头固定、檐口饰面并做好滴水。
女儿墙檐口构造的关键是泛水的构造处理，其顶部通常做混凝土压顶，并设有坡度坡向屋面。
[檐口构造见下图]檐口构造3、雨水口构造雨水口的类型有用于檐沟排水的直管式雨水口和女儿墙外排水的弯管式雨水口两种。
雨水口在构造上要求排水通畅、防止渗漏水堵塞。
直管式雨水口为防止其周边漏水，应加铺一层卷材并贴入连接管内l00mm，雨水口上用定型铸铁罩或铅丝球盖住，用油膏嵌缝。
弯管式雨水口穿过女儿墙预留孔洞内，屋面防水层应铺入雨水口内壁四周不小于l00mm，并安装铸铁蓖子以防杂物流人造成堵塞。
[雨水口构造见下图]雨水口构造（a）直管式雨水口；(b）弯管式雨水口4、屋面变形缝构造屋面变形缝的构造处理原则：既不能影响屋面的变形，又要防止雨水从变形缝渗入室内。
屋面变形缝按建筑设计可设于同层等高屋面上，也可设在高低屋面的交接处。
[等高屋面变形缝构造见下图]等高屋面变形缝(a)横向变形缝泛水之一；(b)横向变形缝泛水之二6.3.2 刚性防水屋面刚性防水屋面是指以刚性材料作为防水层的屋面，如防水砂浆、细石混凝土、配筋细石混凝土防水屋面等。
这种屋面具有构造简单、施工方便、造价低廉的优点，但对温度变化和结构变形较敏感，容易产生裂缝而渗水。
故多用于我国南方地区的建筑。
一、刚性防水屋面的构造层次及做法刚性防水屋面一般由结构层、找平层、隔离层和防水层组成。
1、结构层刚性防水屋面的结构层要求具有足够的强度和刚度，一般应采用现浇或预制装配的钢筋混凝土屋面板，并在结构层现浇或铺板时形成屋面的排水坡度。
2、找平层为保证防水层厚薄均匀，通常应在结构层上用20mm厚1：3水泥砂浆找平。
若采用现浇钢筋混凝土屋面板或设有纸筋灰等材料时，也可不设找平层。
3、隔离层为减少结构层变形及温度变化对防水层的不利影响，宜在防水层下设置隔离层。
隔离层可采用纸筋灰、低强度等级砂浆或薄砂层上干铺一层油毡等。
当防水层中加有膨胀剂类材料时，其抗裂性有所改善，也可不做隔离层。
4、防水层常用配筋细石混凝土防水屋面的混凝土强度等级应不低于C20，其厚度宜不小于40mm，双向配置φ4~φ6.5钢筋，间距为100~200mm的双向钢筋网片。
为提高防水层的抗渗性能，可在细石混凝土内掺入适量外加剂（如膨胀剂、减水剂、防水剂等）以提高其密实性能。
二、刚性防水屋面细部构造刚性防水屋面的细部构造包括屋面防水层的分格缝、泛水、檐口、雨水口等部位的构造处理。
1、屋面分格缝、屋面分格缝实质上是在屋面防水层上设置的变形缝。
其目的在于：（1）防止温度变形引起防水层开裂；（2）防止结构变形将防水层拉坏。
因此屋面分格缝的位置应设置在温度变形允许的范围以内和结构变形敏感的部位。
一般情况下分格缝间距不宜大于6m。
结构变形敏感的部位主要是指装配式屋面板的支承端、屋面转折处、现浇屋面板与预制屋面板的交接处、泛水与立墙交接处等部位。
[分格缝的位置见下图]分格缝位置分格缝的构造要点：①防水层内的钢筋在分格缝处应断开；②屋面板缝用浸过沥青的木丝板等密封材料嵌填，缝口用油膏等嵌填；③缝口表面用防水卷材铺贴盖缝，卷材的宽度为200~ 300mm。
[分格缝的构造见下图]分格缝构造(a)横向分格缝；(b)屋脊分格缝2、泛水构造刚性防水屋面的泛水构造要点与卷材屋面基本相同。
不同的地方是：刚性防水层与屋面突出物（女儿墙、烟囱等）间须留分格缝，另铺贴附加卷材盖缝形成泛水。
3、檐口构造刚性防水屋面檐口的形式一般有自由落水挑檐口、挑檐沟外排水檐口和女儿墙外排水檐口、坡檐口等。
（1）自由落水挑檐口根据挑檐挑出的长度，有直接利用混凝土防水层悬挑和在增设的现浇或预制钢筋混凝土挑檐板上做防水层等做法。
无论采用哪种做法，都应注意做好滴水。
（2）挑檐沟外排水檐口檐沟构件一般采用现浇或预制的钢筋混凝土槽形天沟板，在沟底用低强度等级的混凝土或水泥炉渣等材料垫置成纵向排水坡度，铺好隔离层后再浇筑防水层，防水层应挑出屋面并做好滴水。
（3）坡檐口建筑设计中出于造型方面的考虑，常采用一种平顶坡檐即“平改坡”的处理形式，使较为呆板的平顶建筑具有某种传统的韵味，以丰富城市景观。
[坡檐口的构造如下图所示]平屋顶坡檐构造4、雨水口构造刚性防水屋面的雨水口有直管式和弯管式两种做法，直管式一般用于挑檐沟外排水的雨水口，弯管式用于女儿墙外排水的雨水口。
（1）直管式雨水口直管式雨水口为防止雨水从雨水口套管与沟底接缝处渗漏，应在雨水口周边加铺柔性防水层并铺至套管内壁，檐口处浇筑的混凝土防水层应覆盖于附加的柔性防水层之上，并于防水层与雨水口之间用油膏嵌实。
[直管式雨水口构造见下图]直管式雨水口构造(a)65型雨水口;(b)铁丝罩铸铁雨水口（2）弯管式雨水口弯管式雨水口一般用铸铁做成弯头。
雨水口安装时，在雨水口处的屋面应加铺附加卷材与=弯头搭接，其搭接长度不小于l00mm，然后浇筑混凝土防水层，防水层与弯头交接处需用油膏嵌缝。
[弯管式雨水口构造见下图]弯管式雨水口构造〔a）铸铁雨水口；(b)预制混凝土排水槽6.3.3 涂膜防水屋面涂膜防水屋面又称涂料防水屋面，是指用可塑性和粘结力较强的高分子防水涂料，直接涂刷在屋面基层上形成一层不透水的薄膜层以达到防水目的的一种屋面做法。
防水涂料有塑料、橡胶和改性沥青三大类，常用的有塑料油膏、氯丁胶乳沥青涂料和焦油聚氨酯防水涂膜等。
这些材料多数具有防水性好、粘结力强、延伸性大、耐腐蚀、不易老化、施工方便、容易维修等优点。
近年来应用较为广泛。
这种屋面通常适用于不设保温层的预制屋面板结构，如单层工业厂房的屋面。
在有较大震动的建筑物或寒冷地区则不宜采用。
一、涂膜防水屋面的构造层次和做法涂膜防水屋面的构造层次与柔性防水屋面相同，由结构层、找坡层、找平层、结合层、防水层和保护层组成。
涂膜防水屋面的常见做法，结构层和找坡层材料做法与柔性防水屋面相同。
找平层通常为25mm厚1：2. 5水泥砂浆。
为保证防水层与基层粘结牢固，结合层应选用与防水涂料相同的材料经稀释后满刷在找平层上。
当屋面不上人时保护层的做法根据防水层材料的不同，可用蛭石或细砂撒面、银粉涂料涂刷等做法；当屋面为上人屋面时，保护层做法与柔性防水上人屋面做法相同。
二、涂膜防水屋面细部构造1、分格缝构造涂膜防水只能提高表面的防水能力，由于温度变形和结构变形会导致基层开裂而使得屋面渗漏，因此对屋面面积较大和结构变形敏感的部位，需设置分格缝。
2、泛水构造涂膜防水屋面泛水构造要点与柔性防水屋面基本相同，即泛水高度不小于250mm；屋面与立墙交接处应做成弧形；泛水上端应有挡雨措施，以防渗漏。
6.3.4 平屋顶的保温与隔热一、平屋顶的保温1、保温材料类型保温材料多为轻质多孔材料，一般可分为以下三种类型：（1）散料类：常用炉渣、矿渣、膨胀蛭石、膨胀珍珠岩等。
（2）整体类：是指以散料作骨料，掺入一定量的胶结材料，现场浇筑而成。
如水泥炉渣、水泥膨胀蛭石、水泥膨胀珍珠岩及沥青膨胀蛭石和沥青膨胀珍珠岩等。
（3）板块类：是指利用骨料和胶结材料由工厂制作而成的板块状材料，如加气混凝土、泡沫混凝土、膨胀蛭石、膨胀珍珠岩、泡沫塑料等块材或板材等。
保温材料的选择应根据建筑物的使用性质、构造方案、材料来源、经济指标等因素综合考虑确定。
2、保温层的设置平屋顶因屋面坡度平缓，适合将保温层放在屋面结构层上（刚性防水屋面不适宜设保温层）。
