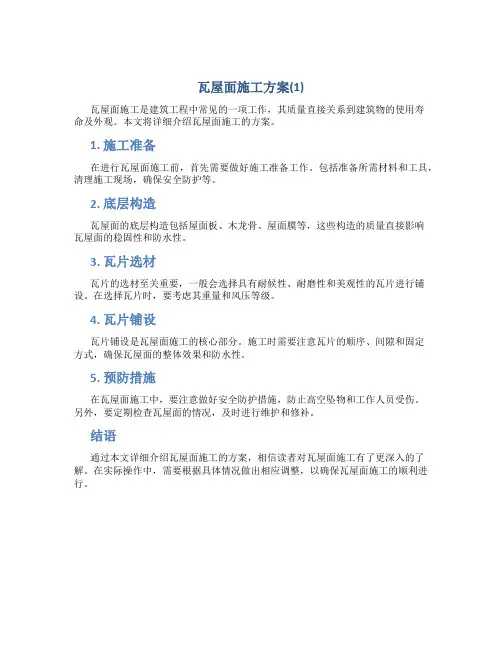

瓦屋面施工是建筑工程中常见的一项工作,其质量直接关系到建筑物的使用寿
命及外观。
本文将详细介绍瓦屋面施工的方案。
1. 施工准备
在进行瓦屋面施工前,首先需要做好施工准备工作。
包括准备所需材料和工具,清理施工现场,确保安全防护等。
2. 底层构造
瓦屋面的底层构造包括屋面板、木龙骨、屋面膜等,这些构造的质量直接影响
瓦屋面的稳固性和防水性。
3. 瓦片选材
瓦片的选材至关重要,一般会选择具有耐候性、耐磨性和美观性的瓦片进行铺设。
在选择瓦片时,要考虑其重量和风压等级。
4. 瓦片铺设
瓦片铺设是瓦屋面施工的核心部分。
施工时需要注意瓦片的顺序、间隙和固定
方式,确保瓦屋面的整体效果和防水性。
5. 预防措施
在瓦屋面施工中,要注意做好安全防护措施,防止高空坠物和工作人员受伤。
另外,要定期检查瓦屋面的情况,及时进行维护和修补。
结语
通过本文详细介绍瓦屋面施工的方案,相信读者对瓦屋面施工有了更深入的了解。
在实际操作中,需要根据具体情况做出相应调整,以确保瓦屋面施工的顺利进行。

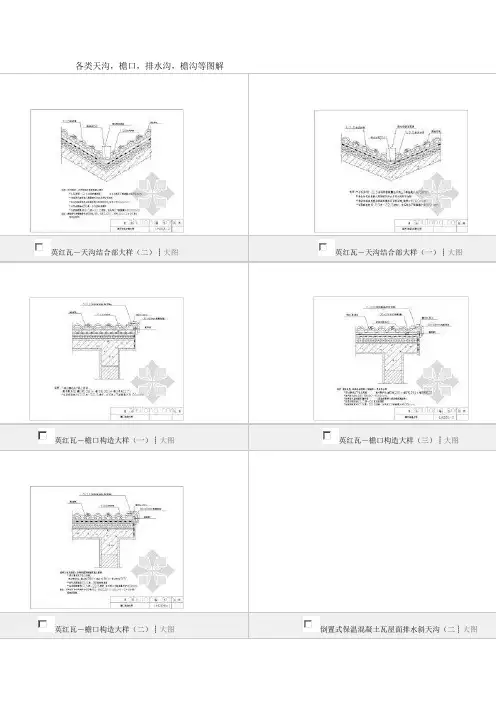

各类天沟,檐口,排水沟,檐沟等图解
英红瓦-天沟结合部大样(二)┊大图英红瓦-天沟结合部大样(一)┊大图英红瓦-檐口构造大样(一)┊大图英红瓦-檐口构造大样(三)┊大图英红瓦-檐口构造大样(二)┊大图倒置式保温混凝土瓦屋面排水斜天沟(二┊大图
倒置式保温混凝土瓦屋面天沟(二)┊大图
倒置式保温混凝土瓦屋面檐沟(┊大图
倒置式保温混凝土瓦屋面檐沟(30到6┊大图 钢结构天沟节点(一)┊大图
钢结构檐口节点(一)┊大图
钢结构檐口节点(二)┊大图
檐沟详图┊大图
檐口3┊大图
檐口4┊大图檐口5┊大图檐口详图┊大图
檐沟详图┊大图
屋面檐口详图┊大图二十一种檐口大样┊大图檐口大样(一)┊大图檐口大样(二)┊大图
檐口大样(十三)┊大图
檐口大样(七)┊大图
檐口大样(三)┊大图
檐口大样(四)┊大图
檐口大样(五)┊大图
檐口大样(六)┊大图
檐口大样(十)┊大图
檐口大样(十一)┊大图
檐沟剖面详图┊大图檐口剖面详图┊大图檐口剖面详图2┊大图别墅用檐口详图4┊大图
别墅用檐口详图8┊大图
别墅用檐口详图5┊大图
别墅用檐口详图10┊大图
别墅用檐口详图6┊大图
别墅用檐口详图2┊大图
别墅用檐口详图9┊大图
别墅用檐口详图7┊大图
别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图
八角楼屋顶檐口┊大图
屋面构造详图┊大图
屋面构造详图┊大图
挑檐(有组织)防水大样 ┊大图
挑檐(有组织)防水大样 ┊大图
挑檐(无组织)防水大样 ┊大图
挑檐(无组织)防水大样 ┊大图
挑檐(无组织)防水大样┊大图天沟┊大图天沟┊大图
天沟┊大图。

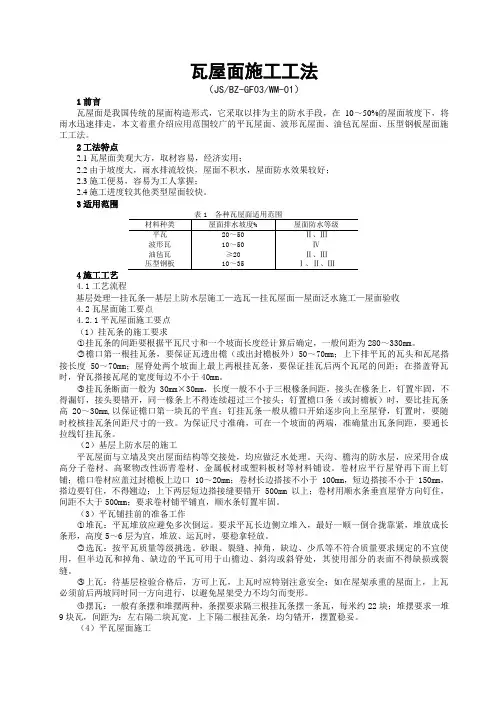

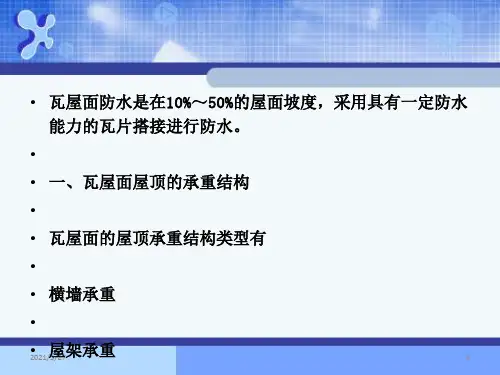

瓦屋面施工工法(JS/BZ-GF03/WM-01)1前言瓦屋面是我国传统的屋面构造形式,它采取以排为主的防水手段,在10~50%的屋面坡度下,将雨水迅速排走,本文着重介绍应用范围较广的平瓦屋面、波形瓦屋面、油毡瓦屋面、压型钢板屋面施工工法。
2工法特点2.1 瓦屋面美观大方,取材容易,经济实用;2.2由于坡度大,雨水排流较快,屋面不积水,屋面防水效果较好;2.3施工便易,容易为工人掌握;2.4施工进度较其他类型屋面较快。
3适用范围4施工工艺4.1工艺流程基层处理—挂瓦条—基层上防水层施工—选瓦—挂瓦屋面—屋面泛水施工—屋面验收4.2瓦屋面施工要点4.2.1平瓦屋面施工要点(1)挂瓦条的施工要求○1挂瓦条的间距要根据平瓦尺寸和一个坡面长度经计算后确定,一般间距为280~330mm。
○2檐口第一根挂瓦条,要保证瓦透出檐(或出封檐板外)50~70mm;上下排平瓦的瓦头和瓦尾搭接长度50~70mm;屋脊处两个坡面上最上两根挂瓦条,要保证挂瓦后两个瓦尾的间距;在搭盖脊瓦时,脊瓦搭接瓦尾的宽度每边不小于40mm。
○3挂瓦条断面一般为30mm×30mm,长度一般不小于三根椽条间距,接头在椽条上,钉置牢固,不得漏钉,接头要错开,同一椽条上不得连续超过三个接头;钉置檐口条(或封檐板)时,要比挂瓦条高20~30mm,以保证檐口第一块瓦的平直;钉挂瓦条一般从檐口开始逐步向上至屋脊,钉置时,要随时校核挂瓦条间距尺寸的一致。
为保证尺寸准确,可在一个坡面的两端,准确量出瓦条间距,要通长拉线钉挂瓦条。
(2)基层上防水层的施工平瓦屋面与立墙及突出屋面结构等交接处,均应做泛水处理。
天沟、檐沟的防水层,应采用合成高分子卷材、高聚物改性沥青卷材、金属板材或塑料板材等材料铺设。
卷材应平行屋脊再下而上钉铺;檐口卷材应盖过封檐板上边口10~20mm;卷材长边搭接不小于100mm,短边搭接不小于150mm,搭边要钉住,不得翘边;上下两层短边搭接缝要错开500mm以上;卷材用顺水条垂直屋脊方向钉住,间距不大于500mm;要求卷材铺平铺直,顺水条钉置牢固。

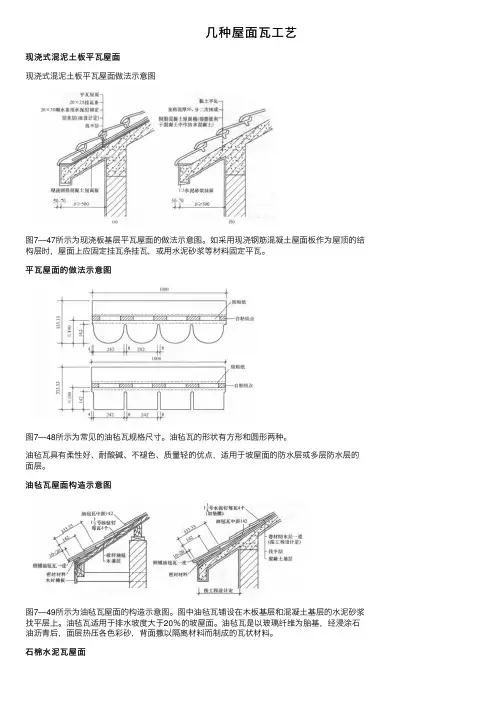

⼏种屋⾯⽡⼯艺现浇式混泥⼟板平⽡屋⾯现浇式混泥⼟板平⽡屋⾯做法⽰意图图7—47所⽰为现浇板基层平⽡屋⾯的做法⽰意图。
如采⽤现浇钢筋混凝⼟屋⾯板作为屋顶的结构层时,屋⾯上应固定挂⽡条挂⽡,或⽤⽔泥砂浆等材料固定平⽡。
平⽡屋⾯的做法⽰意图图7—48所⽰为常见的油毡⽡规格尺⼨。
油毡⽡的形状有⽅形和圆形两种。
油毡⽡具有柔性好、耐酸碱、不褪⾊、质量轻的优点,适⽤于坡屋⾯的防⽔层或多层防⽔层的⾯层。
油毡⽡屋⾯构造⽰意图图7—49所⽰为油毡⽡屋⾯的构造⽰意图。
图中油毡⽡铺设在⽊板基层和混凝⼟基层的⽔泥砂浆找平层上。
油毡⽡适⽤于排⽔坡度⼤于20%的坡屋⾯。
油毡⽡是以玻璃纤维为胎基,经浸涂⽯油沥青后,⾯层热压各⾊彩砂,背⾯撒以隔离材料⽽制成的⽡状材料。
⽯棉⽔泥⽡屋⾯⽯棉⽔泥波形⽡尺⼨较⼤,且具有⼀定的刚度。
如图7—50所⽰为⽯棉⽔泥⽡屋⾯⽯棉⽡搭接。
图7-50(a)所⽰为波形⽯棉⽡的铺法,图中波形⽯棉⽡直接铺钉在檩条上,檩条的间距要保证每张⽡⾄少有三个⽀撑点;图7—50(b)、(c)所⽰为上下或相邻两⽡的搭接构造⽰意图,⽡的上下搭接长度不⼩于lOOmm,左右⽅向也应满⾜⼀定的搭接要求,并应在适当部位去⾓,以保证搭接处⽡的层数不致过多。
波形⽡可⽤⽯棉⽔泥、塑料、玻璃钢和⾦属等材料制成,其中,以⽯棉⽔泥波形⽡应⽤最多。
⽯棉⽔泥波形⽡屋⾯具有重量轻、构造简单、施⼯⽅便、造价低廉等优点,但易脆裂,保温隔热性能较差,多⽤于室内要求不⾼的建筑。
⽯棉⽔泥波形⽡分为⼤波⽡、中波⽡和⼩波⽡三种规格。
此外,在⼯程中常⽤的还有塑料波形⽡屋⾯、玻璃钢⽡屋⾯和彩⾊压型钢板⽡屋⾯,其构造⽅法与⽯棉⽔泥⽡基本相同。
⼩青⽡屋⾯图7—51所⽰为⼩青⽡屋⾯构造⽰意图。
⼩青⽡断⾯呈圆弧形,平⾯形状为⼀头宽,另外⼀头较窄,尺⼨规格各地不⼀。
⼀般先⽤⽊望板、苇箔等做基层,上铺灰泥,灰泥上再铺⽡。
常见的⼩青⽡构造类型有以下⼏种:如图7—51(a)所⽰为单层⽡,适⽤于少⾬地区;如图7—51(b)、(d)所⽰为阴阳⽡,适⽤于多⾬地区;如图7—51(c)所⽰为筒板⽡,适⽤于多⾬地区;如图7-51(e)所⽰为冷摊⽡,适⽤于炎热地区;如图7—51(f)所⽰为通风屋⾯,适⽤于炎热地区。
古建瓦屋面青瓦转弯排水构造叫法一、古建的瓦屋面古建筑是我国传统建筑的重要组成部分,其建筑风格、结构形式和材料选用均有其独特之处。
古建的瓦屋面是其中的重要部分,其所用的青砖青瓦被誉为我国古建筑的灵魂。
二、青瓦转弯排水构造在古建筑的瓦屋面中,青瓦转弯排水构造是一项重要的技术。
它不仅体现了古人对建筑结构的精湛设计,同时也具有很高的艺术价值。
青瓦转弯排水构造的叫法有很多种,基本上都与其结构和作用有关。
三、叫法一:"悬"、"滑"在古代的建筑工艺中,人们对于青瓦转弯排水构造有着自己独特的叫法。
其中“悬”和“滑”是最为常见的两种叫法。
这两种叫法体现了古人对青瓦转弯排水构造的设计理念和构造工艺的娴熟掌握。
四、叫法二:"勾缠"古代建筑中,青瓦转弯排水构造也被称为“勾缠”。
这一叫法不仅源自于建筑工艺,同时也反映了古代建筑师对于建筑结构的精益求精和追求完美的态度。
五、叫法三: "转弯头"在古代建筑构造中,“转弯头”是对于青瓦转弯排水构造的另一种叫法。
这一叫法也主要源自于其在建筑结构和排水功能上的独特设计和作用。
六、叫法四: "上悬下滑"在不同地域和不同历史时期,对于青瓦转弯排水构造的叫法也有所不同。
例如在一些地方,人们称之为“上悬下滑”,这一叫法也体现了其设计和功能上的独特性。
七、结语古建瓦屋面青瓦转弯排水构造作为我国古建筑的重要组成部分,其叫法的多样性,不仅体现了古代建筑工艺的复杂性和设计的精湛,同时也反映了古代建筑师在建筑技术上的卓越造诣。
今人研究古建筑,不仅需要了解其历史和文化价值,更需要深入研究其中的建筑工艺和技术,从中汲取宝贵的经验和智慧。
古建瓦屋面青瓦转弯排水构造作为我国古代建筑的重要组成部分,其独特的设计和构造方式,不仅展现了古代建筑师的智慧和工匠精神,也体现了古代建筑对于自然环境的深刻理解和顺应。
在古代,建筑师们通过巧妙的设计和精湛的技艺,使得古建瓦屋面青瓦转弯排水构造成为古建筑的重要特色之一,同时也成为了我国传统建筑文化的重要遗产。
瓦屋面构造王天()瓦屋面构造及防水作法历史久远,是成熟的技术,但因近代屋面材料发生很大的变化,再按传统的作法已不适宜,应该以新的屋面材料设计防水构造。
瓦屋面防水依据屋面坡度大、水向下流的道理,采取以排为主、以防为副的原则。
瓦块上下左右互为搭压,并不封闭,故为构造防水。
所以,瓦屋面是古老而简单的形式。
瓦屋面瓦块搭接处难以严密,缝中漏水为常事。
本文意在作一些各类瓦屋面设计方面的要点提示,以提高瓦屋面的防水质量。
瓦屋面用瓦主要包括琉璃瓦、小青瓦、平板瓦、S型瓦和油毡瓦几种。
至于石棉瓦、压型板材,不应是瓦,而属屋面构件,兼有防水作用而已,本文不涉及。
1、琉璃瓦屋面。
传统造作法如下:1)木椽之上钉木望板。
2)在望板上抹青灰泥。
3)青灰泥上铺三七灰土(15cm厚,叫灰背,用作保温),洒水拍实,相当于刚性防水层4)灰泥坐浆卧瓦反瓦。
瓦上端压四分,下留六分。
两块瓦反瓦相邻隔开距离是瓦反瓦宽的1 2。
5)覆扣甬瓦瓦。
泥灰塞满相邻两块瓦反瓦之间的留缝,甬瓦瓦上下设企口对接。
对缝要用灰泥勾严,因这是可能导致渗水的关键部位。
现在琉璃瓦屋面的构造不同于传统作法,而是采用钢筋混凝土望板和轻质松软的保温层。
材料改变了,作法也有变化,应注意以下问题:1)瓦下必须作一道柔性防水层。
2)应设防滑条。
防滑条宜用薄铁弯成“L”型,上下两道防滑条相距80~100cm。
3)保温层上抹水泥砂浆找平层,作柔性防水层。
要求柔性防水层表面与水泥砂浆牢固连接不滑动,宜用改性沥青卷材,并有砾岩片覆面,与基层热熔满粘;也可选用丙烯酸类涂料防水。
如果固定防滑条或挂瓦条穿过防水层,其防水层必须采用4mm厚的改性沥青卷材。
4)保温层设在望板下,采用硬质喷涂发泡聚氨酯,也可利用下弦吊顶板作保温设计。
5)瓦屋面屋脊施工,脊瓦水平搭接,瓦缝易渗水,故传统作法垒脊墙最低也要一尺高,以封盖两边瓦的收头。
2、小青瓦屋面小青瓦的构造作法南北方不同。
在北方瓦下坐浆卧瓦,在南方多为冷摊;在北方小青瓦屋面构造基本与琉璃瓦屋面相同,但不再增加柔性防水层,因为使用小青瓦的屋面属于三级建筑。
