坡屋顶的构造

第三节坡屋顶构造第三节坡屋顶构造一、坡屋顶的组成1．承重结构2．屋面3．顶棚4．保温隔热层二、坡屋顶承重结构坡屋顶承重结构般可分为桁架结构，梁架结构和空间结构：我国坡屋面主要采用桁架结构，故小节以桁架结构为主讲述。

桁架多为三角形屋架，檩条纵向搁置在屋架上或小开间时直接搁置在内、外横墙，使檩条和屋架组成屋面承重结构。

1．檩条的布置及类型2．承檩结构形式1)山墙承檩2)屋架承檩三、坡屋顶屋面构造1．机平瓦屋面机平瓦屋面构造做法：根据使用要求不同，有冷滩瓦屋面，屋面板(木或混凝土板)瓦屋面，纤维板瓦屋面。

基层为屋面板的瓦屋面有木屋面板和钢筋混凝上屋面板两类。

1)木屋面板瓦屋面也称木望板瓦屋面，其构造做法是：先在檩条上铺厚度为15～20mm木板，根据需要也采用拼缝搭接密铺或留缝铺设，然后木板上干铺一层油毡，油毡必须平行于屋脊由下向上压接铺设、以避免雨水渗入室内。

2)纤维板或芦席瓦屋面3)钢筋混凝土板瓦屋面2．机平瓦屋面细部构造1)纵墙挑檐构造2)山墙檐口构造3)天沟和斜沟4)檐口顶棚构造彩色压型钢板屋面防水材料根据其功能构造分为单层彩板和保温夹心彩板。

2)保温夹心屋面板彩色压型钢板屋面金属瓦屋面是用镀锌铁皮或铝合金瓦做防水层的一种屋面，主要用于大跨度建筑的屋面。

彩色压型钢板屋面简称彩板屋面，根据彩板的功能构造分为单层彩板和保温夹芯彩板。

单彩板单彩板屋面大多数将彩板直接支承于檩条上，一般为槽钢、工字钢或轻钢檩条。

檩条间距视屋面板型号而定，一般为1.5～3.0m。

屋面板的坡度大小与降雨量、板型、拼缝方式有关。

一般不小于3°。

保温夹芯板屋面保温夹芯板是由彩色涂层钢板作表层，自熄性聚苯乙烯泡沫塑料或硬质聚氨酯泡沫作芯材，通过加压加热固化制成的夹芯板。

保温夹芯板屋面坡度为1/6～1/20，在腐蚀环境中屋面坡度应≥1/12。

保温夹芯板板缝处理夹芯板与配件及夹芯板之间，全部采用铝拉铆钉连接，铆钉在插入铆孔之前应预涂密封胶，拉铆后的钉头用密封胶封死。

坡屋顶的构造时间：2011-07-08 浏览次数：3714第三节坡屋顶具有坡度大、排水快、防水性能好的特点,是我国传统建筑中广泛采用的屋面形式。

坡屋顶的组成与平屋顶基本相同,一般由承重结构、屋面和顶棚等基本部分组成,必要时可设保温隔热层等,但坡屋顶的构造与平屋顶相比有明显的不同。

一、坡屋顶的承重结构形式坡屋顶的承重结构与平屋顶明显不同,其结构层顶面坡度较大,直接形成屋顶的排水坡度。

坡屋顶结构大体上分为檩式、板式和椽式三种。

本节主要介绍檩式结构。

檩式结构是以檩条为主要的支承结构,直接支承在屋架或山墙上,檩条上支承屋面板或椽条。

檩条的支承结构常见的有三种。

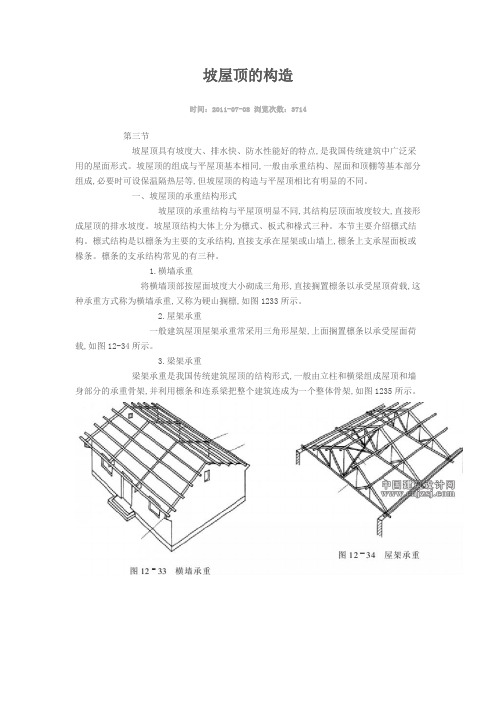

1.横墙承重将横墙顶部按屋面坡度大小砌成三角形,直接搁置檩条以承受屋顶荷载,这种承重方式称为横墙承重,又称为硬山搁檩,如图1233所示。

2.屋架承重一般建筑屋顶屋架承重常采用三角形屋架,上面搁置檩条以承受屋面荷载,如图12-34所示。

3.梁架承重梁架承重是我国传统建筑屋顶的结构形式,一般由立柱和横梁组成屋顶和墙身部分的承重骨架,并利用檩条和连系梁把整个建筑连成为一个整体骨架,如图1235所示。

二、屋面构造坡屋顶屋面由屋面支承构件和屋面防水层组成,屋面支承构件由檩条、椽条、挂瓦条、挂瓦板等组成。

铺设屋面防水层的材料有平瓦或小青瓦、水泥瓦、石棉水泥瓦、瓦楞铁皮、铝合金瓦、玻璃钢波形瓦等,根据建筑要求而选定。

1.屋面支承构件(1)檩条。

一般搁置在山墙或屋架上,间距@800～1000mm(水平投影),可用各种抗弯性能较好的材料制成,有木檩条、钢筋混凝土檩条等。

①木檩条断面形式有圆形(100～150)、矩形(宽50～80mm、高100～150mm),长度不大于6m。

矩形檩条搁置在屋架上的方式有两种,一种是与屋架上弦垂直(倾斜搁置);另一种是与地面垂直,与上弦倾斜(垂直搁置)。

檩条与檩条接头方式有三种:对接、高低榫接、错接,如图12-36所示。

②钢筋混凝土檩条将檩条制成钢筋混凝土檩条,断面有矩形、Γ形、Τ形、空心矩形等。

1级防水瓦屋面坡屋顶的构造做法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

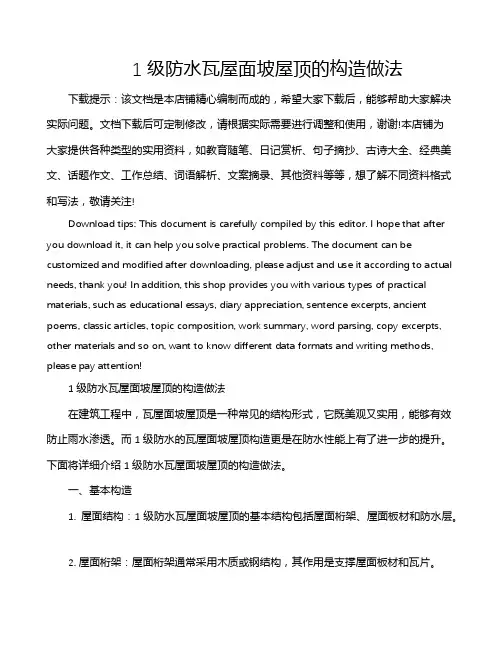

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1级防水瓦屋面坡屋顶的构造做法在建筑工程中，瓦屋面坡屋顶是一种常见的结构形式，它既美观又实用，能够有效防止雨水渗透。
