最新交流接触器CJ20系列-1课件ppt

格式：ppt
大小：1.84 MB
文档页数：68

下载文档原格式

交流接触器(课用) ppt课件

PPT课件
18
5、接触器有关符号：
接触器线圈
KM
接触器主触头－－用于主电路
KM
（流过的电流大，需加灭弧装置）
接触器辅助触头－－用于控制电路常开（流过的电流小，无需加灭弧装置）
常闭
PPT课件
KM
19
简单的接触器控制 A B C
刀闸起隔离作用
停止按钮
起动按钮
接触器控制对象：电动机
及其它电力负载, 特点：小电流控制大电流。

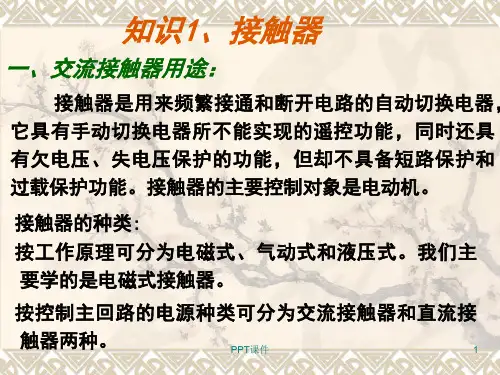

按控制主回路的电源种类可分为交流接触器和直流接
触器两种。
PPT课件
1
PPT课件
2
PPT课件
3
PPT课件
4
PPT课件
5
PPT课件
6

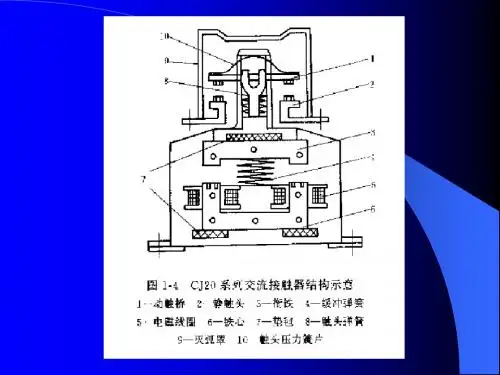

CJ20系列交流接
触器结构示意
1一动触桥
2—静触头
3—动铁心(衔铁）
4—触头弹簧
5—电磁线圈
6—静铁心
7—固定件
8—反作用弹簧
9—灭弧罩
10—触头压力
弹簧片
PPT课件
触头的作用是接通或分断电路，因此要求触头要具有良好的接触性能，电流容量较小的电器(如接触器、继电器等)常采用银质材料作触头，这是因为银的氧化膜电阻率与纯银相似，可以避免触头表面氧化膜电阻率增加而造成接触不良。
触头的结构形式有
(1)桥式触头
PPT课件
(2)指形触头
13
交流接触器的触点分为两类，一类接在电动机的主电路中，通过的电流较大，称作主触点；另一类接在控制电路中，通过的电流较小，称为辅助触点。
21
2）额定电流
接触器的额定电流指主触头的额定电流，由工作电压、操作频率、使用类别、外壳防护型式、触头寿命等所决定。该值标注在铭牌上。交流接触器:5、10、20、40、60、100、150、250、 400、600A；直流接触器:40、80、100、150、250、400、600A。

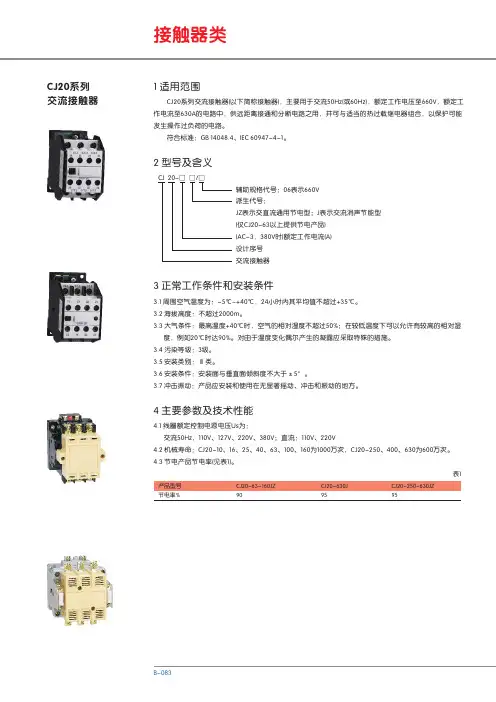

CJ20系列中型交流接触器

度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。 3.4 污染等级：3级。 3.5 安装类别：Ⅲ类。 3.6 安装条件：安装面与垂直面倾斜度不大于±5°。 3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
4 主要参数及技术性能
4.1 线圈额定控制电源电压Us为：
交流50Hz，110V、127V、220V、380V；直流：110V、220V
4.2 机械寿命：CJ20-10、16、25、40、63、100、160为1000万次，CJ20-250、400、630为600万次。
4.3 节电产品节电率(见表1)。
表1
产品型号节电率%
CJ20-63~160JZ 90
表4 mm
F
Φ
10
5
10
5
10
5
30
5
60
5.8
70
7
100
9
110
9
110
9
120
11
7 订货须知
7.1 订货时必须指出： 7.1.1 接触器完整的型号、名称； 7.1.2 线圈的额定工作电压和频率或规格代号； 7.1.3 辅助触头组合情况，如不指明，160A及以下规格均提供两常开两常闭，250A及以上规格均提供四常
1.40.61.30.272.3
0.6
额定控制容量交流直流 AC-15 DC-13 100VA 30W AC-15 DC-13 300VA 60W AC-15 DC-13 500VA 60W
触头种类数量
两常开两常闭
两常开两常闭常开 4 3 2 常闭 2 3 4
4.6 接线图。
3~
RD
TA

2024版交流接触器知识培训课件(ppt4)pptx

2024/1/24
额定电流
指接触器主触头在额定电压下能长期通过的最大电流，常用等级有5A、10A、 20A、40A、60A等。
额定频率
我国规定为50Hz或60Hz，接触器应能在该频率下正常工作。
8
触点容量及接通分断能力
触点容量
触点材料
指接触器主触头在额定电压和电流下所能断开或闭合的最大功率，通常以 kVA或kW表示。
在操作交流接触器时，要保持清醒的头脑，避免疲劳、酒后或情绪不稳定时进行操作。
仔细核对设备名称、编号和位置，确保操作的正确性。
2024/1/24
在进行接触器合闸或分闸操作时，要观察相关指示灯和仪表的变化，确认操作是否成功。
21
应急处理措施
若发现交流接触器出现异常或故障，应立即切断电源，停止使用，并及时报告专业人员进行处理。
工作原理
交流接触器利用电磁原理工作，当线圈通电时，产生磁场吸引铁芯，使触点闭合；当线圈断电时，磁场消失，铁芯释放，触点断开。
结构组成
交流接触器主要由电磁系统、触点系统、灭弧系统和辅助部件等组成。其中电磁系统包括线圈、铁芯和衔铁等；触点系统包括主触点和辅助触点；灭弧系统用于熄灭断开电路时产生的电弧。
滑或更换部件。
弹簧失效
弹簧疲劳或损坏导致动作失灵，需更换弹簧。
传动机构故障
传动机构损坏或松动导致动作不灵活，需检查、紧固或更换
部件。
辅助触头故障
辅助触头接触不良或损坏导致动作失灵，需清洗、调整或更
换辅助触头。
2024/1/24
14
CHAPTER 04
维护保养策略与实践操作指南
2024/1/24
能越好。
2024/1/24

交流接触器知识1PPT培训课件

铁芯噪声过大
铁芯间隙过大或短路环断裂。排除方法：调整铁芯间隙或更换短路环。
动作不灵活
由于机械部分卡阻或润滑不良导致动作不灵活。排除方法：检查并清洁机械部分，加注润滑油。
04
交流接触器的维护与保养
日常维护与保养
01
02
03
保持接触器清洁
定期清除接触器表面的灰尘和污垢，确保散热良好。
检查紧固件
定期维护
定期检查接触器的触头、灭弧装置等部件，确保其完好无损、动作灵活。
避免频繁操作
尽量避免频繁操作接触器，以免触头过热或烧蚀。
交流接触器的常见故障与排除方法
触头接触不良
触头表面氧化或烧蚀，导致触头接触电阻增大。排除方法：清理触头表面或更换触头。
线圈烧毁
线圈绝缘层老化或过载运行导致线圈烧毁。排除方法：更换线圈或整个接触器。
主触头用于接通和断开主电路，辅助触头用于控制电路的通断。
触头系统的动作由电磁系统和机械传动机构控制，要求具有稳定的接触电阻和良好的导电性能。
灭弧系统工作原理
灭弧系统是交流接触器的重要组成部分，用于熄灭触头断开时产生的电弧，防止电弧烧坏触头和绝缘材料。
灭弧系统的性能直接影响交流接触器的使用寿命和可靠性，要求具有高效的灭弧能力和较小的维护工作量。
负载类型
根据负载类型（如电动机、电热等）选择合适的接触器，以满足不同的负载需求。
品牌与质量
选择知名品牌、质量可靠的接触器，以确保性能稳定、使用
寿命长。
交流接触器的使用注意事项
安装环境
确保接触器安装在干燥、通风良好、无剧烈振动和无腐蚀性气体的环境中。
接线规范
严格按照接线图规范接线，确保电源进线接在静触头上，负载接在动触头上。

交流接触器CJ20系列-1

接触器
交流接触器直流接触器
交流接触器CJ20系列-1
CJ20系列交流接触器用于交流50Hz，额定电压至660V(个别
等级至1140V)，电流至630A的电力线路中供远距离频繁接通和分断电路以及控制交流电动机，并适宜于与热继电器或电子保护装置组成电磁起动器，以保护电路或交流电动机可能发生的过负荷及断相。
主触头系统居中，辅助触头居右，并装有可转动的停档，整个布置便于监视和维修。接触器的电磁系统由U 形动、静铁芯及吸引线圈组成。动、静铁芯均装有缓冲装置，用以减轻磁系统闭合时碰撞力，减少主触头的振动时间和释放时的反弹现象。
● 接触器的主触头为单断点串联磁吹结构，配有纵缝式灭弧罩，具有良好的灭弧性能。
● 辅助触头为双断点式，有透明防护罩。 ● 触头系统的动作，靠磁系统经扁钢传动，整个接触器的易损零部件具有拆装简便和便于维护检修等特点。
交流接触器CJ12系列-2
交流接触器CJ12系列-3
交流接触器CJ19系列
CJ16(19)系列切换电容器接触器用于交流50Hz主电路，电压
至380V的电力系统中，供作为功率因数补偿装置中额定容量至3 0kvar 的自愈式低电压并联电容器的接通和分断之用。接触器带有抑制涌流装置，能有效减小合闸涌流对电容器的冲击和抑制开断时的过电压。结构特征 1.接触器装有限流电阻，可以把合闸涌流抑制在允许范围内； 2.接触器为直动式双断点结构，动作机构灵活，手动检查方便，结构紧凑，更换触头方便； 3.接触器接线端有绝缘罩复盖，安全可靠； 4.安装可用螺钉紧固，也可扣装在35mm或75mm的标准安装轨上。
交流接触器CJ20系列-2
结构特点 ● CJ20系列交流接触器为直动式、双断点，立体布置，结构简单紧凑，

接触器和继电器PPT课件

2、接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
3、接触器控制容量大，适用于频繁操作和远距离控制。是自动控制系统中的重要元件之一。
4、在工业电气中，接触器的型号很多，电流在5A1000A的不等，其用处相当广泛。
.
4
三、接触器的分类
交流接触器：主要有电磁机构、触头系统、灭弧装置等组成。常用的是CJ10。CJ12。CJ12B等系列。
.
15
接触器产品型号含义和典型产品介绍
典型产品介绍
TGC40（CJ40）系列交流接触器从63A至800A共有12个
规格。
.
16
接触器产品型号含义和典型产品介绍
典型产品介绍
TGC20（CJ20）系列交流接触器从10A至630A共有10个
规格。
.
17
接触器产品型号含义和典型产品介绍
典型产品介绍
2、主触点一般是常开触点，而辅助触点常有两对常开触点和常闭触点，小型的接触器也经常作为中间继电器配合主电路使用。
3、交流接触器的触点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
.
7
接触器工作原理
4、交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。为了使磁力稳定，铁芯的吸合面加上短路环。交流接触器在失电后，依靠弹簧复位。
.
24
交流接触器的常见故障、诊断与处理办法
交流接触器由于量大面广，操作频繁。故障概率相对较高，我们在碰到问题时要区别对待，具体问题具体分析，做到心中有数，有的放矢。下表列出了一些接触器常见故障、诊断与处理办法。
.

交流接触器PPT

交流பைடு நூலகம்触器、熔断器的选用要求
谢谢观看！
1.1 交流接触器、熔断器的结构及符号
交流接触器、熔断器的结构
交流接触器、熔断器的型号
1.1 交流接触器、熔断器的结构及符号
交流接触器、熔断器的符号
1.1 交流接触器、熔断器的结构及符号
交流接触器、熔断器的符号
1.2 交流接触器、熔断器工作原理
交流接触器、熔断器的工作原理
1.3 交流接触器、熔断器的选用
机床电气线路安装与维修
交流接触器
重点描述
交流接触器、熔断器的认识，包括其结构、符号、型号、工作原理和选用要求。通过交流接触器、熔断器的实物型号和好坏的判断，锻炼学生的实物辨识能力。
目录
Contents
1.1 交流接触器、熔断器的结构及符号 1.2 交流接触器、熔断器工作原理 1.3 交流接触器、熔断器的选用

《交流接触器》PPT课件(2024)

13
常见故障排查及维修技巧
触头故障
线圈故障
触头磨损、烧蚀或接触不良是常见的故障。应定期清理触头表面，保持清洁；如磨损严重或烧蚀，应及时更换触头。
线圈短路或断路会导致接触器无法正常工作。应检查线圈的电阻值，如有异常应及时更换线圈。
辅助触点故障
机械故障
辅助触点接触不良或损坏会影响接触器的控制功能。应检查辅助触点的接触情况，如有异常应及时修复或更换。
适应性比较
液压操作交流接触器适用于恶劣环境和特殊场合；电磁操作和永磁操作交流接触器则更适用于一般工业控制领域。
10
03
选型与使用注意事项
2024/1/26
11
选型依据及步骤
负载类型和性质
根据负载类型（如阻性、感性、容性等）和性质（如轻载、重载、冲击负载等）选择合适
的接触器。
2024/1/26
《交流接触器》PPT课件
2024/1/26
1
目录
• 交流接触器基本概念与工作原理 • 交流接触器分类及特点 • 选型与使用注意事项 • 维护保养与寿命延长策略 • 应用领域与市场前景展望
2024/1/26
2
01
交流接触器基本概念与工作原理
2024/1/26
3
交流接触器定义及作用
2024/1/26
提高操作规范性
加强操作人员培训，提高操作规范性，减少误操作对接触器的损害。
20
05
应用领域与市场前景展望
2024/1/26
21
典型应用场景介绍
电力系统交流接触器在电力系统中广泛应用于高低压开关柜、配电盘等设备，用于实现远程控制、保护及自动化等功能。
新能源领域随着新能源技术的快速发展，交流接触器在太阳能、风能等新能源发电系统中发挥着重要作用。

交流接触器(课用)PPT教学课件

交流接触器(课用)PPT 教学课件•交流接触器基本概念与工作原理•交流接触器主要技术参数与性能指标•常见类型及其特点分析•安装调试与运行维护方法论述目录•故障诊断及排除技巧分享•总结回顾与拓展延伸交流接触器基本概念与工作原理交流接触器定义及作用定义作用工作原理与结构组成工作原理结构组成选型注意事项根据被控制电路的电压等级选择相应电压等级的交流接触器。

根据被控制电机的功率和操作情况来确定交流接触器的额定电流等级。

注意交流接触器的接通与分断能力，不应低于电路中的最大短路电流。

考虑交流接触器的操作频率和使用寿命等因素。

使用注意事项010204交流接触器应安装在干燥、无显著摇动和冲击振动的地方。

在安装使用前，应检查线圈的额定电压是否和实际使用相符。

使用前应清除接触器表面的污垢，避免导电部分接触不良或造成短路。

定期检查交流接触器的触头磨损情况，及时更换磨损严重的触头。

03交流接触器主要技术参数与性能指标额定电压额定电流通断能力030201额定电压与电流参数触点容量及接通分断能力接通分断能力触点容量指接触器在规定条件下，能可靠地接通和分断电路的能力，反映了接触器的机械性能和电气性能。

触点磨损绝缘电阻和耐压水平绝缘电阻指接触器各带电部分之间以及带电部分与外壳之间的绝缘电阻值，反映了接触器的绝缘性能。

耐压水平指接触器各带电部分之间以及带电部分与外壳之间能承受的最高电压值，是评价接触器电气安全性能的重要指标。

绝缘材料接触器的绝缘性能主要取决于所采用的绝缘材料及其制造工艺，因此需要关注绝缘材料的质量和制造工艺的可靠性。

常见类型及其特点分析直流操作式交流接触器01020304工作原理优点缺点应用范围工作原理优点缺点应用范围拍合式（直动式）交流接触器节能型（永磁式）交流接触器工作原理优点缺点应用范围安装调试与运行维护方法论述安装前准备工作和注意事项01020304调试过程检查项目清单确认电源电压和频率是否符合接触器要求。

CJ20系列交流接触器--大电流

2 型号及含义
CJ 20-□ □/□
辅助规格代号：06表示660V 派生代号： JZ表示交直流通用节电型；J表示交流消声节能型 (仅CJ20-63以上提供节电产品) (AC-3，380V时)额定工作电流(A) 设计序号交流接触器
3 正常工作条件和安装条件
3.1 周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。 3.2 海拔高度：不超过2000m。 3.3 大气条件：最高温度+40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿
交流50Hz，110V、127V、220V、380V；直流：110V、220V
4.2 机械寿命：CJ20-10、16、25、40、63、100、160为1000万次，CJ20-250、400、630为600万次。
4.3 节电产品节电率(见表1)。
表1
产品型号节电率%
CJ20-63~160JZ 90
开两常闭； 7.1.4 订货数量。 7.2 订货示例：
CJ20-63交流接触器线圈电压 380V 50Hz 10台。
B-085
额定绝缘电压 Ui (V)
690
690
约定自由空气发热电流Ith(A) 10 16 32 55 80 125 200 315 400 630
AC-3使用类别下可控制的三相鼠笼型电动机的最大功率kW
220V
380V
660V
2.2
4
4
4.5
7.5
11
5.5
11
13
11
22
22
18
30
35
28
50
CJ20-630J 95

交流接触器工作原理ppt课件

• d.接触器的线圈控制电压不足,达不到额定工作电压的85%,调控电路电压达到线圈的额定工作电压。
5 .接触器线圈电流过大故障的原因
• a.线圈绝缘损坏或受机械损伤,造成匝间短路或局部对地短路,在线圈中产生很大的短路电流将线圈烧毁;
• b.交流接触器线圈两端电压一定时,它的阻抗越大,通过的电流越小。
• 当触头闭合时,由于撞击和产生振动,在动、静触头间的小间隙产生短电弧,电弧产生的高温(可达3000~6000e)使触头表面被灼伤甚至烧熔,熔化的金属冷却后便将动、静触头焊在一起。
• 发生触头熔焊的常见原因有:接触器容量选择不当、触头压力弹簧损坏、线路过载等使触头闭合时通过的电流过大。
4 .接触器振动大、噪声大故障的原
点上
设备
交流接触器启动动作示意图
交流接触器
继电器启动开关停止开关
L1 L2 L3
由于按下了启动开关，交流电源供给到继电器的线圈上，产生的强磁场将接触器触点吸合，电动设备得到电源后启
动！
设备
交流接触器启动动作示意图
交流接触器
继电器启动开关停止开关
L1
L2
L3
设备运转后放开启动开关，在弹簧的反向弹力作用下开关恢复原位，继电器线圈上的电流也随之消失。但由于启动后交流接触器的辅助簧片同时也接通了继电器的辅助供电电路，保持继电器线圈的电流不消失，交流接触器仍然保持接通状态不
因
• a. 衔铁与铁心经多次碰撞后,使接触面磨损或变形,或接触面上有锈垢、油污、灰尘等,都会造成接触面接触不良,导致吸合时产生振动和噪声,使铁心加速损坏,同时会使线圈过热,严重时甚至会烧毁线圈。

《交流接触器》课件

交流接触器
目录
• 交流接触器概述 • 交流接触器的结构 • 交流接触器的选择与使用 • 交流接触器的维护与保养 • 交流接触器的技术发展与展望
01
交流接触器概述
定义与特点
定义
交流接触器是一种常用的控制电器，主要用于频繁地接通和断开交直流主电路及大容量控制电路。
特点
具有低电压释放保护功能，能与热继电器或电子保护装置组成电磁启动器，以保护电路或电动机。
电磁系统
电磁系统是交流接触器的驱动部分，由线圈、铁芯和衔铁组成。
当线圈通电后，会产生磁场，吸引衔铁动作，进而带动触头系统动作。
其他辅助部件
• 其他辅助部件包括弹簧、缓冲器、反作用弹簧等，用于调节触头的动作距离和反力矩等参数，以保证交流接触器的正常工作和稳定性。
• · 其他辅助部件包括弹簧、缓冲器、反作用弹簧等，用于调节触头的动作距离和反力矩等参数，以保证交流接触器的正常工作和稳定性。
噪音过大
检查交流接触器是否安装稳固，底座螺丝是否松动，及时进行紧固。
04
交流接触器的维护与保养
日常维护
01 清洁
定期清除接触器上的灰尘和污垢，保持其良好的散热性能和电气性能。
02 检查
检查接触器的接线是否紧固，触头是否松动或磨损，以及是否有异常声音或气味。
03 紧固
对于松动的接线或触头，应及时进行紧固，以避免因接触不良引起的故障。
在使用过程中，应采取必要的安全保护措施，如加装熔断器、断路器等，以防止短路、过载等故障对交流接触器造成损坏。
常见故障及排除方法
触点接触不良
检查触点是否松动或氧化，清理触点表面，紧固触点螺丝。
铁芯吸合不紧密
检查铁芯是否磨损或松动，清理铁芯表面，紧固铁芯螺丝。
