专题十 第2讲知识巩固练1．如图甲所示，100匝的线圈(图中只画了2匝)两端A 、B 与一个理想电压表相连．线圈内有指向纸内方向的匀强磁场，线圈中的磁通量在按图乙所示规律变化．下列说法正确的是( )A ．A 端应接电压表正接线柱，电压表的示数为150 VB ．A 端应接电压表正接线柱，电压表的示数为50.0 VC ．B 端应接电压表正接线柱，电压表的示数为150 VD ．B 端应接电压表正接线柱，电压表的示数为50.0 V【答案】B 【解析】线圈相当于电源，由楞次定律可知A 相当于电源的正极，B 相当于电源的负极，故A 应该与理想电压表的正接线柱相连．由法拉第电磁感应定律得E ＝nΔΦΔt ＝100×0.15－0.10.1V ＝50.0 V ，电压表的示数为50.0 V ，故B 正确．2．如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0.3 s 时间拉出，外力所做的功为W 1，通过导线截面的电荷量为q 1；第二次用0.9 s 时间拉出，外力所做的功为W 2，通过导线截面的电荷量为q 2，则( )A ．W 1<W 2，q 1<q 2B ．W 1<W 2，q 1＝q 2C ．W 1>W 2，q 1＝q 2D ．W 1>W 2，q 1>q 2【答案】C 【解析】第一次用0.3 s 时间拉出，第二次用0.9 s 时间拉出，两次速度比为3∶1，由E ＝BLv ，两次感应电动势比为3∶1，两次感应电流比为3∶1，由于F 安＝BIL ，两次安培力比为3∶1，由于匀速拉出匀强磁场，所以外力比为3∶1，根据功的定义W ＝Fx ，所以W 1∶W 2＝3∶1；根据电量q ＝I Δt ，感应电流I ＝E R ，感应电动势E ＝ΔΦΔt ，得q ＝ΔΦR，所以q 1∶q 2＝1∶1，故W 1＞W 2，q 1＝q 2.故C 正确．3．(2021年龙岩二模)如图所示，abcd 为水平放置的平行“”形光滑金属导轨，导轨间距为l ，电阻不计．导轨间有垂直于导轨平面向下的匀强磁场，磁感应强度大小为B .金属杆放置在导轨上，与导轨的接触点为M 、N ，并与导轨成θ角．金属杆以ω 的角速度绕N 点由图示位置匀速转动到与导轨ab 垂直，转动过程中金属杆与导轨始终接触良好，金属杆单位长度的电阻为r .则在金属杆转动的过程中( )A ．M 、N 两点电势相等B ．金属杆中感应电流的方向由N 流向MC ．电路中感应电流的大小始终为Bl ω2rD ．电路中通过的电荷量为Bl2r tan θ【答案】A 【解析】根据题意可知，金属杆MN 为电源，导轨为外电路，由于导轨电阻不计，外电路短路，M 、N 两点电势相等，A 正确；转动过程中磁通量减小，根据楞次定律可知金属杆中感应电流的方向是由M 流向N ，B 错误；由于切割磁场的金属杆长度逐渐变短，感应电动势逐渐变小，回路中的感应电流逐渐变小，C 错误；因为导体棒MN 在回路中的有效切割长度逐渐减小，所以接入电路的电阻逐渐减小，不能根据q ＝ΔΦR计算通过电路的电荷量，D 错误．4．(多选)如图所示的电路中，电感L 的自感系数很大，电阻可忽略，D 为理想二极管，则下列说法正确的有( )A ．当S 闭合时，L 1立即变亮，L 2逐渐变亮B ．当S 闭合时，L 1一直不亮，L 2逐渐变亮C ．当S 断开时，L 1立即熄灭，L 2也立即熄灭D ．当S 断开时，L 1突然变亮，然后逐渐变暗至熄灭 【答案】BD5．(2021年莆田质检)(多选)如图甲所示，边长为L 的正方形单匝线框水平放置，左侧一半置于沿竖直方向的匀强磁场中，线框的左侧接入电阻R ，右侧接入电容器，其余电阻不计．若磁场的磁感应强度B 随时间t 的变化规律如图乙所示(规定竖直向下为正方向)，则在0～2t 0时间内( )A ．电容器a 板带负电B ．线框中磁通量变化为零C ．线框中产生的电动势为B 0L 22t 0D ．通过电阻R 的电流为B 0L 22Rt 0【答案】AC 【解析】由题图可知在0～t 0时间内磁场向上减小，根据楞次定律，可知线圈中产生逆时针方向的充电电流，则电容器a 板带负电，A 正确；因磁感应强度的变化率不为零，则线框中磁通量变化不为零，B 错误；线框中产生的电动势E ＝ΔΦΔt ＝ΔB ·12L2Δt ＝B 0L 22t 0，C 正确；因电动势恒定，则回路中只有瞬时的充电电流，电容器充电完毕后，回路中电流变为零，D 错误．6．(多选)如图所示，半径为2r 的弹性螺旋线圈内有垂直纸面向外的圆形匀强磁场区域，磁场区域的半径为r ，已知弹性螺旋线圈的电阻为R ，线圈与磁场区域共圆心，则以下说法正确的是( )A ．保持磁场不变，线圈的半径由2r 变到3r 的过程中，有顺时针的电流B ．保持磁场不变，线圈的半径由2r 变到0.5r 的过程中，有逆时针的电流C ．保持半径不变，使磁场随时间按B ＝kt 变化，线圈中的电流为k πr 2RD ．保持半径不变，使磁场随时间按B ＝kt 变化，线圈中的电流为2k πr2R【答案】BC 【解析】在线圈的半径由2r 变到3r 的过程中，穿过线圈的磁通量不变，则线圈内没有感应电流，故A 错误；当线圈的半径由2r 变到0.5r 的过程中，穿过线圈的磁通量减小，根据楞次定律，则有逆时针的电流，故B 正确；保持半径不变，使磁场随时间按B ＝kt 变化，根据法拉第电磁感应定律，有E ＝ΔB Δt ·πr 2＝k πr 2，因此线圈中的电流I ＝E R＝k πr 2R，故C 正确，D 错误． 7．(2021年株洲质检) 零刻度在表盘正中间的电流计，非常灵敏，通入电流后，线圈所受安培力和螺旋弹簧的弹力作用达到平衡时，指针在示数附近的摆动很难停下，使读数变得困难．在指针转轴上装上的扇形铝框或扇形铝板，在合适区域加上磁场，可以解决此困难．下列方案合理的是( )A BC D【答案】D 【解析】当指针向左偏转时，铝框或铝板可能会离开磁场，产生不了涡流，起不到电磁阻尼的作用，指针不能很快停下，A、C方案不合理，A、C错误；磁场在铝框中间，当指针偏转角度较小时，铝框不能切割磁感线，不能产生感应电流，起不到电磁阻尼的作用，指针不能很快停下，B错误，D正确．8．(2021年郑州模拟)(多选)涡流检测是工业上无损检测的方法之一．如图所示，线圈中通以一定频率的正弦式交变电流，靠近待测工件时，工件内会产生涡流，同时线圈中的电流受涡流影响也会发生变化．下列说法正确的是( )A．涡流的磁场总是要阻碍穿过工件磁通量的变化B．涡流的频率等于通入线圈的交变电流的频率C．通电线圈和待测工件间存在恒定的作用力D．待测工件可以是塑料或橡胶制品【答案】AB综合提升练9．(多选)如图甲所示，螺线管内有一平行于轴线的磁场，规定图中箭头所示方向为磁感应强度B的正方向，螺线管与U形导线框cdef相连，导线框cdef内有一半径很小的金属圆环L，圆环面积为S，圆环与导线框cdef在同一平面内．当螺线管内的磁感应强度随时间按图乙所示规律变化时，下列说法正确的是( )A ．在t 1时刻，金属圆环L 内的磁通量最大，最大值Φm ＝B 0S B ．在t 2时刻，金属圆环L 内的磁通量最大C ．在t 1～t 2时间内，金属圆环L 有扩张的趋势D ．在t 1～t 2时间内，金属圆环L 内有顺时针方向的感应电流 【答案】BD10．(多选)空间有磁感应强度为B 的有界匀强磁场区域，磁场方向如图所示，有一边长为L 、电阻为R 、粗细均匀的正方形金属线框abcd 置于匀强磁场区域中，ab 边跟磁场的右边界平行，若金属线框在外力作用下以速度v 向右匀速运动，下列说法正确的是( )A ．当ab 边刚离开磁场时，cd 边两端的电压为3BLv4B ．从ab 边到磁场的右边界至cd 边离开磁场的过程中，外力所做的功为B 2L 3vRC ．从ab 边到磁场的右边界至cd 边离开磁场的过程中，外力做功的功率为B 2L 2vRD ．从ab 边到磁场的右边界至cd 边离开磁场的过程中，通过线框某一截面的电量为BL 2R【答案】ABD 【解析】当ab 边刚离开磁场时，线框只有cd 边切割磁感线，产生的电动势为E ＝BLv ，cd 边为等效电源，两端的电压为闭合电路的路端电压，电路等价为四个电阻串联，cd 边为一个内阻R 4，外电路为三个R 4的电阻，故有U dc ＝E R 4＋3R 4×3·R 4＝3BLv4，故A正确；从ab 边到磁场的右边界至cd 边离开磁场的匀速过程，产生的恒定电流为I ＝E R，由动能定理W F 外－W F 安＝0，由功的定义W F 安＝F 安·L ＝BIL ·L ，可解得W F 外＝B BLv R L 2＝B 2L 3vR ，故B 正确；由能量守恒定律P F 外·t －P F 安·t ＝0，可得P F 外＝P F 安＝F 安·v ＝B BLv R L ·v ＝B 2L 2v 2R，故C 错误；根据电量的定义q ＝I ·Δt ，I ＝ER，E ＝ΔΦΔt ，联立可得q ＝ΔΦR，从ab 边到磁场的右边界到cd 边离开磁场的过程中，磁通量的变化量为ΔΦ＝B ΔS ＝BL 2，可得q＝BL 2R，故D 正确． 11．如图所示，匀强磁场的磁感应强度方向竖直向上，大小为B 0，用电阻率为ρ，横截面积为S 的导线做成的边长为l 的正方形线框abcd 水平放置，OO ′为过ad 、bc 两边中点的直线，线框全部都位于磁场中．现把线框右半部分固定不动，而把线框左半部分以OO ′为轴向上转动60°，如图中虚线所示．(1)求转动过程中通过导线横截面的电荷量；(2)若转动后磁感应强度随时间按B ＝B 0＋kt 变化(k 为常量)，求出磁场对线框ab 边的作用力大小随时间变化的关系式．解：(1)线框在转动过程中产生的平均感应电动势 E ＝ΔΦΔt＝B 0·12l 2cos 60°Δt＝B 0l 24Δt， ①在线框中产生的平均感应电流I ＝E R，② R ＝ρ4l S，③ 转动过程中通过导线横截面的电荷量q ＝I Δt ， ④ 联立①～④解得q ＝B 0lS16ρ.⑤(2)若转动后磁感应强度随时间按B ＝B 0＋kt 变化，在线框中产生的感应电动势大小E ＝ΔB ·S Δt＝⎝ ⎛⎭⎪⎫12l 2cos 60°＋l 22ΔB Δt＝3l24k ，⑥在线框中产生的感应电流I ＝E R，⑦线框ab 边所受安培力的大小F ＝BIl ，⑧联立⑥～⑧解得F ＝(B 0＋kt )3kl 2S16ρ.。
第2讲 法拉第电磁感应定律 自感 涡流一、法拉第电磁感应定律 1．感应电动势(1)概念：在电磁感应现象中产生的电动势。
(2)产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关。
(3)方向判断：感应电动势的方向用楞次定律或右手定则判断。
2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小跟穿过这一电路的磁通量的变化率成正比。
(2)公式：E ＝n ΔΦΔt，其中n 为线圈匝数。
(3)感应电流与感应电动势的关系：遵守闭合电路的欧姆定律，即I ＝ER ＋r 。
3．导体切割磁感线的情形(1)若B 、l 、v 相互垂直，则E ＝Blv 。
(2)v ∥B 时，E ＝0。
二、自感、涡流 1．自感现象(1)概念：由于导体本身的电流变化而产生的电磁感应现象称为自感。
(2)自感电动势①定义：在自感现象中产生的感应电动势叫作自感电动势。
②表达式：E ＝L ΔIΔt。
(3)自感系数L①相关因素：与线圈的大小、形状、匝数以及是否有铁芯有关。
②单位：亨利(H)，1 mH ＝10－3H,1 μH＝10－6H 。
2．涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生感应电流，这种电流像水的漩涡，所以叫涡流。
授课提示：对应学生用书第196页命题点一 对法拉第电磁感应定律的理解及应用 自主探究1．感应电动势的决定因素(1)由E ＝n ΔΦΔt 知，感应电动势的大小由穿过电路的磁通量的变化率ΔΦΔt 和线圈匝数n 共同决定，磁通量Φ较大或磁通量的变化量ΔΦ较大时，感应电动势不一定较大。
(2)ΔΦΔt 为单匝线圈产生的感应电动势大小。
2．法拉第电磁感应定律的三个特例(1)回路与磁场垂直的面积S 不变，磁感应强度发生变化，则ΔΦ＝ΔB·S，E ＝n ΔBΔt S 。
(2)磁感应强度B 不变，回路与磁场垂直的面积发生变化，则ΔΦ＝B·ΔS，E ＝nB ΔSΔt。
(3)磁通量的变化是由面积和磁场变化共同引起时，则ΔΦ＝Φ末－Φ初，E ＝n B 2S 2－B 1S 1Δt ≠n ΔB·ΔSΔt。
物理必修一知识点总结⑴、任一时刻物体运动的位移⑵、图线的斜率．．的大小．．．．．表示物体运动速度⑴、图线向上倾斜表示物体沿正向作直线运动，图线向下倾斜表示物体沿反向作直线运动。
⑵、两图线相交表示两物体在这一时刻相遇⑶、比较两物体运动速度大小的关系（看两物体X—t图象中图线的斜率．．．．．）2、从V—t图象中可求：⑴、任一时刻物体运动的速度：在t．轴上方．．．．．．．．．，在t．轴下方．．．表示物体运动方向为正表示物体运动方向为负．．．．．．。
⑵、图线的斜率．．．的大小．．．．．表示物体加速度⑴、图线纵坐标的截距表示．．．．．．．．．．0V）．．．时刻的速度（即初速度．．．．．．．．t=0⑵、图线与横坐标所围的面积表示．．．．．．．．．。
在t．轴上方的位移为．．．．相应时间内的位移正．，在t ．轴下方的位移为负．．．．．．．．。
某段时间内的总位移等于各段时间位移的代数．．．．．．．．．．．．．．．．．．．．和．。
⑶、 两图线相交表示两物体在这一时刻速度相同⑷、 比较两物体运动加速度大小的关系（比较图线的斜率大小） 种类 区别（特点） 联系匀直线运动V=恒量1、匀速直线运动是匀变速直线运动的一种特殊形式。
2、当物体运动的加速度为零时，物体做匀速直线运动。
a=0 x = vt匀变速直线 运动 v =v 0+ata=恒量x =v 0t +at 2/2 =t V V t )(210+ =aV V t 2202- a 与V 0同向为加速a 与V 0反向为减速 补充二：速度与加速度的关系．．．．．．．．．1、速度与加速度没有必然的关系，即：⑴速度大，加速度不一定也大； ⑵加速度大，速度不一定也大； ⑶速度为零，加速度不一定也为零； ⑷加速度为零，速度不一定也为零。
2、当加速度a 与速度V 方向的关系确定时，则有：⑴若a 与V 方向相同．．．．时，不管．．a ．如何变化，．．．．．V ．都增大．．．。
⑵若a 与V 方向相反．．．．时，不管．．a ．如何变化，．．．．．V ．都减小．．．。
第1讲牛顿第一定律、牛顿第三定律知识巩固练1．(2020年湖北部分重点中学联考)伽利略和牛顿都是物理学发展史上最伟大的科学家，巧合的是牛顿就出生在伽利略去世后第二年．下列关于力和运动关系的说法中，不属于他们观点的是( ) A．自由落体运动是一种匀变速直线运动B．力是使物体产生加速度的原因C．物体都具有保持原来运动状态的属性，即惯性D．力是维持物体运动的原因【答案】D2．(2020届黄山质检)关于物体的惯性，下列说法正确的是( )A．骑自行车的人，上坡前要快速蹬几下，是为了增大惯性冲上坡B．子弹从枪膛中射出后在空中飞行，速度逐渐减小，因此惯性也减小C．物体惯性的大小，由物体质量的大小决定D．物体由静止开始运动的瞬间，它的惯性最大【答案】C3．(2020年成都外国语学校模拟)下列说法正确的是( )A．凡是大小相等、方向相反，分别作用在两个物体上的两个力必定是一对作用力和反作用力B．凡是大小相等、方向相反，作用在同一物体上的两个力必定是一对作用力和反作用力C．即使大小相等、方向相反，作用在同一直线上且分别作用在两个物体上的两个力也不一定是一对作用力和反作用力D．相互作用的一对力究竟称哪一个力是反作用力不是任意的【答案】C4．火车在长直的水平轨道上匀速行驶，门窗紧闭的车厢内有一人向上跳起，发现仍落回到车上原处，这是因为 ( )A．人跳起后，车厢内空气给他一向前的力，带着他随同火车一起向前运动B．人跳起的瞬间，车厢的底板给他一向前的力，推动他随同火车一起向前运动C．人跳起后，车在继续向前运动，所以人落下后必定偏后一些，只是由于时间很短，偏后距离很小，不明显而已D．人跳起后直到落地，在水平方向上始终具有和车相同的速度【答案】D5．如图所示的装置，不考虑绳与滑轮的质量，不计轴承、绳与滑轮间的摩擦．初始时两人均站在水平地面上，当位于左侧的甲用力向上攀爬时，位于右侧的乙始终用力抓住绳子，最终至少一人能到达滑轮．下列说法正确的是 ( )A．若甲的质量较大，则乙先到达滑轮B．若甲的质量较大，则甲、乙同时到达滑轮C．若甲、乙质量相同，则乙先到达滑轮D．若甲、乙质量相同，则甲先到达滑轮【答案】A6．(多选)一根轻质弹簧竖直悬挂在天花板上，下端悬挂一小球，弹簧和小球的受力如图所示，下列说法正确的是( )A．F1的施力者是弹簧B．F2的反作用力是F3C．F3的施力者是小球D．F4的反作用力是F1【答案】BC7．水平放置的密闭玻璃管内充有水，它的中间有一气泡，如图所示，当玻璃管由静止开始向右沿水平方向运动时，气泡相对于玻璃管将要( )A．向右运动B．向左运动C．保持不动D．无法判断【答案】A 【解析】管中的气泡和相同体积水相比，其质量很小，气泡的惯性要比管中的水的惯性小的多，当玻璃管由静止开始向右沿水平方向运动时，玻璃管中的水由于惯性，仍然要保持原来的静止状态，使水涌向管的左端，气泡由于惯性较小，则相对于管子向右运动，故A正确．8．(2020年保定模拟)(多选)如图，一个人站在水平地面上的长木板上用力F向右推箱子，木板、人、箱子均处于静止状态，三者的质量均为m，重力加速度为g，则( )A．箱子对木板的摩擦力方向向右B．木板对地面的摩擦力方向向左C．木板对地面的压力大小为3mgD．若人用斜向下的力推箱子，则木板对地面的压力会大于3mg【答案】AC 【解析】以箱子为研究对象，水平方向上木板对箱子的摩擦力与人推箱子的力平衡，所以，木板对箱子的摩擦力方向向左，根据牛顿第三定律，箱子对木板的摩擦力方向向右，A正确；以整体为研究对象，地面对木板的支持力与整体所受的重力平衡，所以地面对木板的支持力为3mg，根据牛顿第三定律，木板对地面的压力大小为3mg，C正确，D错误；以整体为研究对象，地面对木板的摩擦力为0，所以木板对地面的摩擦力为0，B错误．综合提升练9．如图所示，两块小磁铁质量均为0.5 kg，A磁铁用轻质弹簧吊在天花板上，B磁铁在A正下方的地板上，弹簧的原长L0＝10 cm，劲度系数k＝100 N/m.当A、B均处于静止状态时，弹簧的长度L＝11 cm.不计地磁场对磁铁的作用和磁铁与弹簧间相互作用的磁力，求B对地面的压力大小．(g取10 N/kg)解：对A受力分析如图所示，由平衡条件，得k(L－L0)－mg－F＝0，解得F＝－4 N，故B对A的作用力大小为4 N，方向竖直向上．由牛顿第三定律得A对B的作用力F′＝－F＝4 N，方向竖直向下．对B受力分析如图所示，由平衡条件，得F N－mg－F′＝0，解得F N＝9 N.由牛顿第三定律得B对地面的压力大小为9 N.第2讲 牛顿第二定律、两类动力学问题知识巩固练1．由牛顿第二定律表达式F ＝ma 可知( ) A ．质量m 与合外力F 成正比，与加速度a 成反比 B ．合外力F 与质量m 和加速度a 都成正比 C ．物体的加速度的方向总是跟它速度的方向一致D ．物体的加速度a 跟其所受的合外力F 成正比，跟它的质量m 成反比 【答案】D2．(2020届沈阳四校联考)如图所示，当小车向右加速运动时，物块M 相对车厢静止于竖直车厢壁上，当车的加速度增大时 ( )A ．M 受静摩擦力增大B ．M 对车厢壁的压力减小C ．M 仍相对于车厢静止D ．M 受静摩擦力减小【答案】C3．(2020年上海浦东新区一模)如图所示，小球沿不同倾角θ的光滑斜面滑下，小球的加速度a 及对斜面的压力N ，与各自最大值的比值y 随θ变化的图像分别对应y －θ图中的( )A ．①和②B ．①和④C ．②和③D ．③和④【答案】A 【解析】对小球进行受力分析，根据牛顿第二定律得a ＝mgsin θm ＝gsin θ，当θ＝90°时，加速度最大为g ，则比值为y ＝ag ＝sin θ，随着θ的增大，y 增大，对应①；支持力N ＝mgcos θ，支持力的最大值为mg ，则有y ＝mgcos θmg＝cos θ，随着θ的增大，y 减小，对应②.A 正确．4．一质量为m 的物块在倾角为θ的足够长斜面上匀减速下滑．现对物块施加一个竖直向下的恒力F ，如图所示，则物块减速为零的时间将( )A ．变大B ．变小C ．不变D ．不能确定【答案】B5．中国载人深潜器“蛟龙”号7 000 m 级海试中下潜深度达7 062 m ，再创中国载人深潜纪录．设潜水器在下潜或上升的过程中只受重力、海水浮力和海水阻力作用，已知海水浮力大小为F ，设海水阻力与潜水器的速率成正比．当潜水器的总质量为m 时恰好匀速下降，若使潜水器以同样速率匀速上浮，则需要抛弃物体的质量为(重力加速度为g)( )A ．2Fg －mB ．2⎝ ⎛⎭⎪⎫m －F g C ．m －FgD ．2m －Fg【答案】B6．(2020年保定安国中学月考)(多选)如图，小球在水平轻绳和轻弹簧拉力作用下静止，弹簧与竖直方向夹角为θ.设重力加速度为g ，下列正确的是( )A ．剪断弹簧OA 瞬间，小球的加速度大小为g ，方向竖直向下B ．剪断弹簧OA 瞬间，小球的加速度大小为gcos θ，方向与竖直方向成θ角斜向右下 C ．剪断OB 绳瞬间，小球的加速度大小为gsin θ，方向与OA 垂直斜向左下 D ．剪断OB 绳瞬间，小球的加速度大小为gtan θ，方向水平向左【答案】AD 【解析】剪断弹簧OA 瞬间，绳的拉力变为零，小球只受重力，由牛顿第二定律得a ＝g ，方向竖直向下，故A 正确，B 错误；以球为研究对象，由平衡条件得F OB －F OA sin θ＝0，F OA cos θ－mg ＝0，联立解得F OB ＝mgtan θ.剪断轻绳OB 瞬间，弹簧的弹力没有变化，小球所受的合外力是重力与弹力的合力，与原来细绳的拉力大小相等，方向相反，由牛顿第二定律得a ＝mgtan θm ＝gtan θ，方向水平向左，故C错误，D 正确．综合提升练7．(2020年山东山师大附中月考)(多选)如图所示，一折杆固定在小车上，∠A ＝θ，B 端固定一个质量为m 的小球，设小车向右的加速度为a ，AB 杆对小球的作用力大小为F ，则下列说法正确的是( )A ．当a ＝0时，F ＝mgcos θ，方向沿AB 杆B ．当a ＝gtan θ时，F ＝mgcos θ，方向沿AB 杆C ．无论a 取何值，F 都等于m g 2＋a 2，方向都沿AB 杆D ．无论a 取何值，F 都等于m g 2＋a 2，方向与AB 杆所在直线无关【答案】BD 【解析】对小球受力分析，小球一共受两个力：重力和杆对球的弹力；因为小车和球相对静止，小车有向右的加速度，小球也有向右的加速度．设弹力与竖直方向夹角为α，画出小球的受力示意图如图，则Fcos α＝mg 、Fsin α＝ma ，解得F ＝mg2＋ma2、tan α＝ag.当a ＝0时，F ＝mg 、α＝0，即力F 的方向竖直向上，故A 错误．当a ＝gtan θ时，F ＝mg 2＋ma2＝mgcos θ、α＝θ，即力F 的方向沿AB 杆，故B 正确；无论a 取何值，F 都等于mg2＋ma 2，方向与a 取值大小有关，与AB 杆所在直线无关，故C 错误，D 正确．8．(2020年天津滨海七校联考)一辆货车运载着圆柱形光滑的空油桶．在车厢底，一层油桶平整排列，相互紧贴并被牢牢固定．上一层只有一只桶C ，自由地摆放在A 、B 之间，和汽车一起保持静止，如图所示，当C 与车共同向左加速时( )A ．A 对C 的支持力变大B ．B 对C 的支持力不变 C ．当向左的加速度达到32g 时，C 将脱离A D ．当向左的加速度达到33g 时，C 将脱离A 【答案】D 【解析】对C 进行受力分析，如图所示．设B 对C 的支持力与竖直方向的夹角为θ，根据几何关系可得sin θ＝R 2R ＝12，所以θ＝30°；同理可得，A 对C 的支持力与竖直方向的夹角也为30°.原来C 处于静止状态，根据平衡条件可得N B sin 30°＝N A si n 30°；令C 的加速度为a ，根据正交分解以及牛顿第二定律有N B ′sin 30°－N A ′sin 30°＝ma ，可见A 对C 的支持力减小、B 对C 的支持力增大，故A 、B 错误；当A 对C 的支持力为零时，根据牛顿第二定律可得mgtan 30°＝ma ，解得a ＝33g ，故C 错误，D 正确． 9．为研究运动物体所受的空气阻力，某研究小组的同学找来一个倾角可调、斜面比较长且表面平整的斜面体和一个滑块，并在滑块上固定一个高度可升降的风帆，如图甲所示．他们让带有风帆的滑块从静止开始沿斜面下滑，下滑过程帆面与滑块运动方向垂直．假设滑块和风帆总质量为m.滑块与斜面间的动摩擦因数为μ，帆受到的空气阻力与帆的运动速率成正比，即F f ＝kv.(1)写出滑块下滑过程中加速度的表达式；(2)求出滑块下滑的最大速度，并指出有哪些措施可以减小最大速度；(3)若m ＝2 kg ，斜面倾角θ＝30°，g 取10 m/s 2，滑块从静止下滑的速度图像如图乙所示，图中的斜线为t ＝0时v －t 图线的切线，由此求出μ、k 的值．(结果保留2位有效数字)甲 乙解：(1)由牛顿第二定律，有 mgsin θ－μmgcos θ－kv ＝ma ， 解得a ＝gsin θ－μgcos θ－kvm .(2)当a ＝0时速度最大 v m ＝mg sin θ－μcos θk，减小最大速度的方法：适当减小斜面倾角θ(保证滑块能静止下滑)；风帆升起一些． (3)当v ＝0时，a ＝gsin θ－μgcos θ＝3 m/s 2， 解得μ＝2315≈0.23.最大速度v m ＝2 m/s ，即v m ＝mgsin θ－μcos θk＝2 m/s解得k ＝3.0 N·s/m .第3讲牛顿运动定律的应用知识巩固练1．(2020年济南期末)在升降机底部安装一个加速度传感器，其上放置了一个质量为m小物块，如图甲所示．升降机从t＝0时刻开始竖直向上运动，加速度传感器显示加速度a随时间t变化如图乙所示．取竖直向上为正方向，重力加速度为g，以下判断正确的是( )A．在0～2t0时间内，物块先处于失重状态，后处于超重状态B．在t0～3t0时间内，物块先处于失重状态，后处于超重状态C．t＝t0时刻，物块所受的支持力大小为mgD．t＝3t0时刻，物块所受的支持力大小为2mg【答案】D 【解析】由乙图可知，在0～2t0时间内，物块的加速度方向向上，先处于超重状态，A 错误；由乙图可知，在t0～3t0时间内，物块的加速度方向向上，处于超重状态，B错误；由乙图可知，t ＝t0时刻，物块的加速度a＝g，根据牛顿第二定律N－mg＝mg，得N＝2mg，C错误；由乙图可知，t＝3t0时刻，物块的加速度a＝g，根据牛顿第二定律N－mg＝mg，得N＝2mg，D正确．2．a、b两物体的质量分别为m1、m2，由轻质弹簧相连．当用恒力F竖直向上拉着a，使a、b一起向上做匀加速直线运动时，弹簧伸长量为x1；当用大小仍为F的恒力沿水平方向拉着a，使a、b一起沿光滑水平桌面做匀加速直线运动时，弹簧伸长量为x2，如图所示，则( )A．x1一定等于x2B．x1一定大于x2C．若m1>m2，则x1>x2D．若m1<m2，则x1<x2【答案】A 【解析】当用恒力F竖直向上拉着a时，先用整体法，有F－(m1＋m2)g＝(m1＋m2)a1，再隔离b，有kx1－m2g＝m2a1，联立得x1＝m2Fk m1＋m2.当沿水平方向拉着a时，先用整体法，有F＝(m1＋m2)a2，再隔离b，有kx2＝m2a2，联立得x2＝m2Fk m1＋m2，故x1＝x2，故A正确．3．如图所示，质量为M的长木板位于光滑水平面上，质量为m的物块静止在长木板上，两者之间的动摩擦因数为μ，现对物块m施加水平向右的恒力F，若恒力F超过某一临界数值，长木板与物块将出现相对滑动．已知重力加速度大小为g ，物块与长木板之间的最大静摩擦力等于两者之间的滑动摩擦力，则恒力F 的临界数值为( )A ．μmgB ．μMgC ．μmg ⎝ ⎛⎭⎪⎫1＋m MD ．μmg ⎝ ⎛⎭⎪⎫1＋M m 【答案】C 【解析】以物块m 为研究对象，根据牛顿第二定律，有F －μmg＝ma 1，以长木板M 为研究对象，根据牛顿第二定律，有μmg＝Ma 2，若两者出现相对滑动应有a 1≥a 2，联立解得F≥μmg ⎝ ⎛⎭⎪⎫1＋m M ，故C 正确．4．(2020年湖南师大附中月考)如图所示，一同学用双手(手未画出)水平对称地用力将两长方体课本夹紧，且同时以加速度a 竖直向上匀加速捧起．已知课本A 质量为m ，课本B 质量为2m ，手的作用力大小为F ，书本A 、B 之间动摩擦因数为μ，用整体法与隔离法可分析出此过程中，书A 受到书B 施加的摩擦力大小为( )A ．μFB ．2μFC ．12m(g ＋a) D ．m(g ＋a)【答案】C5．(2020年顺县二中期末)(多选)如图所示，在光滑平面上有一静止小车，小车质量为M ＝5 kg ，小车上静止地放置着质量为m ＝1 kg 的木块，和小车间的动摩擦因数为μ＝0.2，用水平恒力F 拉动小车，下列关于木块的加速度a m 和小车的加速度a M 可能正确的有( )A ．a m ＝1 m/s 2，a M ＝1 m/s 2B ．a m ＝1 m/s 2，a M ＝2 m/s 2C ．a m ＝2 m/s 2，a M ＝4 m/s 2D ．a m ＝3 m/s 2，a M ＝5 m/s 2【答案】AC 【解析】当拉力较小时，两物体一起加速度运动；当拉力增大到一定值时，两物体发生相对滑动，此后m 受到的是滑动摩擦力，故其加速度恒定为a ＝μmg m ＝2 m/s 2，因此当系统加速度小于等于2 m/s 2时，两物体一起运动，加速度相同，故A 正确，B 错误；发生相对滑动后，m 的加速度大小恒为2m/s 2且a m <a M ，故C 正确，D 错误．6．如图所示，质量为m 1＝2 kg 的物体A 经跨过定滑轮的轻绳与质量为M ＝5 kg 的箱子B 相连，箱子底板上放一质量为m 2＝1 kg 的物体C ，不计定滑轮的质量和一切阻力，在箱子加速下落的过程中，g 取10 m/s 2，下列说法正确的是( )A ．物体A 处于失重状态，加速度大小为10 m/s 2B ．物体A 处于超重状态，加速度大小为20 m/s 2C ．物体C 处于失重状态，对箱子的压力大小为5 ND ．轻绳对定滑轮的作用力大小为80 N 【答案】C7．粗糙水平面上放有P 、Q 两个木块，它们的质量依次为m 1、m 2，与水平面的动摩擦因数依次为μ1、μ2.分别对它们施加水平拉力F ，它们的加速度a 随拉力F 变化的规律如图所示．下列判断正确的是( )A ．m 1＞m 2，μ1＞μ2B ．m 1＞m 2，μ1＜μ2C ．m 1＜m 2，μ1＞μ2D ．m 1＜m 2，μ1＜μ2【答案】B 【解析】根据牛顿第二定律可知，加速度a 与拉力F 变化的规律，即为F －μmg＝ma ，则a 与F 图像的斜率表示1m ，图像与横坐标的含义为摩擦力的大小，因此则有m 1＞m 2，而μ1m 1g ＜μ2m 2g ，所以μ1＜μ2，故B 正确，A 、C 、D 错误．综合提升练8．(2021年广东一模)(多选)研究“蹦极”运动时，在运动员身上系好弹性绳并安装传感器，可测得运动员竖直下落的距离及其对应的速度大小．根据传感器收集到的数据，得到如图所示的“速度—位移”图像．若空气阻力和弹性绳的重力可以忽略，根据图像信息，下列说法正确的有( )A．弹性绳原长为15 mB．当运动员下降10 m时，处于失重状态C．当运动员下降15 m时，绳的弹性势能最大D．当运动员下降20 m时，其加速度方向竖直向上【答案】BD 【解析】15 m时速度最大，此时加速度为零，合外力为零，弹力不为零，弹力等于重力，弹性绳处于伸长状态，故A错误；当运动员下降10 m时，速度向下并且逐渐增大，处于失重状态，故B 正确；当运动员下降15 m时，速度不为零，运动员继续向下运动，弹性绳继续伸长，弹性势能继续增大，故C错误；当运动员下降20 m时，运动员向下减速运动，其加速度方向竖直向上，故D正确．9．(2020年中山纪念学校质检)(多选)如图所示，质量分别为m1、m2的A、B两个滑块放在斜面上，中间用一个轻杆相连，A、B与斜面间的动摩擦因数分别为μ1、μ2，它们在斜面上加速下滑．关于杆的受力情况，下列分析正确的是( )A．若μ1>μ2，m1＝m2，则杆受到压力B．若μ1＝μ2，m1>m2，则杆受到拉力C．若μ1<μ2，m1<m2，则杆受到压力D．若μ1＝μ2，m1≠m2，则杆不受到作用力【答案】AD 【解析】假设杆无弹力，滑块受重力、支持力和滑动摩擦力，根据牛顿第二定律，有m1gsin θ－μ1m1gcos θ＝m1a1，解得a1＝g(sin θ－μ1cos θ)，同理a2＝g(sin θ－μ2cos θ)，若μ1＞μ2，则a1＜a2，B加速度较大，则杆受到压力，故A正确；若μ1＝μ2，则a1＝a2，两个滑块加速度相同，说明无相对滑动趋势，故杆无弹力，故B错误，D正确；若μ1＜μ2，则a1＞a2，A加速度较大，则杆受到拉力，故C错误．10．(2020届赣州名校一模)(多选)如图所示，传送带与水平面之间的夹角θ＝30°，传送带两端A、B间的距离l＝5 m，传送带在电动机的带动下以v＝1 m/s的速度沿顺时针方向匀速运动，现将一质量m＝10 kg的小物体(可视为质点)轻放在传送带上的A点，已知小物体与传送带之间的动摩擦因数μ＝32，在传送带将小物体从A点输送到B点的过程中(g取10 m/s2)( )A．小物体在传送带上运动的时间为5 sB．传送带对小物体做的功为255 JC．电动机做的功为255 JD ．小物体与传送带间因摩擦产生的热量为15 J【答案】BD 【解析】物体刚放上A 点时，受到的滑动摩擦力沿传送带向上，物体做匀加速直线运动，此时a 1＝μmgcos θ－mgsin θm ＝g(μcos θ－sin θ)＝2.5 m/s 2，假设物体能与皮带达到相同的速度，则物体加速上滑的位移x 1＝v 22a 1＝0.2 m<l ＝5 m ，假设成立，物体加速到v ＝1 m/s ，用时t 1＝va 1＝0.4 s ，因为μmgcos θ>mgsin θ，故之后小物体将向上做匀速运动，运动的时间t 2＝l －x 1v ＝4.8 s ，故运动的总时间t ＝t 1＋t 2＝5.2 s ，故A 错误；小物体运动到B 点的速度为1 m/s ，从A 到B ，由动能定理，有W 传－mgLsin θ＝12mv 2－0，解得W 传＝255 J ，故B 正确；在相对滑动时，s 相＝vt 1－x 1＝0.2 m ，则物体与传送带间因摩擦产生的热量Q ＝μmgcos θ·s 相＝15 J ，故D 正确；由功能关系，可知电动机做的功等于物体增加的机械能和因滑动摩擦而产生的热量，则W 电＝W 传＋Q ＝270 J ，故C 错误．11．(2020届重庆南开中学期末)如图所示，质量M ＝1 kg 的木板静止在粗糙的水平地面上，木板与地面间的动摩擦因数μ1＝0.1，在木板的左端放置一个质量m ＝1 kg 、大小可以忽略的铁块，铁块与木板间的动摩擦因数μ2＝0.4，g 取10 m/s 2，在铁块上加一个水平向右的拉力，则：(1)F 增大到多少时，铁块能在木板上发生相对滑动？(2)若木板长L ＝1 m ，水平拉力恒为8 N ，经过多长时间铁块运动到木板的右端？解：(1)设F ＝F 1时，铁块、木板恰好保持相对静止，此时两者的加速度相同，两者间的静摩擦力达到最大．对木板，根据牛顿第二定律，得 μ2mg －μ1(m ＋M)g ＝Ma ， 解得a ＝2 m/s 2.以铁块和木板整体为研究对象，根据牛顿第二定律，有 F 1－μ1(m ＋M)g ＝(m ＋M)a ， 解得F 1＝6 N.(2)铁块的加速度大小a 1＝F －μ2mg m ＝4 m/s 2，木板的加速度大小a 2＝μ2mg －μ1m ＋M g M ＝2 m/s 2，设经过时间t 铁块运动到木板的右端，则有 12a 1t 2－12a 2t 2＝L ， 解得t ＝1 s.实验4 验证牛顿运动定律知识巩固练1．在利用打点计时器和小车来做“验证牛顿运动定律”的实验时，下列说法错误的是 ( ) A．平衡摩擦力时，应将砝码盘及盘内砝码通过定滑轮拴在小车上B．连接砝码盘和小车的细绳应跟长木板保持平行C．平衡摩擦力后，长木板的位置不能移动D．小车释放前应靠近打点计时器，且应先接通电源再释放小车【答案】A2．在验证牛顿第二定律的实验中，如图所示分别是甲、乙、丙、丁四个实验小组根据实验数据画出的图像．对于这四个图像，分析正确的是( )甲乙丙丁A．甲未平衡摩擦力B．乙平衡摩擦力过度C．丙是小车质量太大了D．丁是不满足m≪M的条件【答案】D 【解析】甲平衡摩擦力时倾角过大，乙平衡摩擦力时倾角过小，丁图出现弯曲是由于砝码质量过大，不满足m≪M的条件．3．某同学设计了如图所示的装置来探究加速度与力的关系，弹簧测力计固定在一合适的木块上，桌面的右边缘固定一个光滑的定滑轮，细绳的两端分别与弹簧测力计的挂钩和矿泉水瓶连接．在桌面上画出两条平行线P、Q，并测出间距d.开始时将木块置于P处，现缓慢向瓶中加水，直到木块刚刚开始运动为止，记下弹簧测力计的示数F0，以此表示滑动摩擦力的大小．再将木块放回原处并按住，继续向瓶中加水后，记下弹簧测力计的示数F，然后释放木块，并用秒表记下木块从P运动到Q处所用的时间t.(1)木块的加速度可以用d和t表示为a＝________.(2)改变瓶中水的质量重复实验，确定加速度a与弹簧测力计示数F的关系．下图中能表示该同学实验结果的是________．A B C D(3)用加水的方法改变拉力的大小与挂钩码的方法相比，它的优点是________． A ．可以改变滑动摩擦力的大小 B ．可以更方便地获取更多组实验数据 C ．可以更精确地测出摩擦力的大小 D ．可以获得更大的加速度以提高实验精度 【答案】(1)2dt2 (2)C (3)BC4．如图所示为“验证牛顿第二定律”的实验装置示意图．沙和沙桶的总质量为m ，小车和砝码的总质量为M.实验中用沙和沙桶总重力的大小作为细线对小车拉力的大小．(1)实验中，为了使细线对小车的拉力等于小车所受的合外力，先调节长木板一端滑轮的高度，使细线与长木板平行．接下来还需要进行的一项操作是( )A ．将长木板水平放置，让小车连着已经穿过打点计时器的纸带，给打点计时器通电，调节m 的大小，使小车在沙和沙桶的牵引下运动，从打出的纸带判断小车是否做匀速运动B ．将长木板的一端垫起适当的高度，让小车连着已经穿过打点计时器的纸带，撤去沙和沙桶，给打点计时器通电，轻推小车，从打出的纸带判断小车是否做匀速运动C ．将长木板的一端垫起适当的高度，撤去纸带、沙和沙桶，轻推小车，观察判断小车是否做匀速运动(2)实验中要进行质量m 和M 的选取，以下最合理的一组是( ) A ．M ＝200 g ；m ＝10 g,15 g,20 g,25 g,30 g,40 g B ．M ＝200 g ；m ＝20 g,40 g,60 g,80 g,100 g,120 g C ．M ＝400 g ；m ＝10 g,15 g,20 g,25 g,30 g,40 g D ．M ＝400 g ；m ＝20 g,40 g,60 g,80 g,100 g,120 g(3)如图是实验中得到的一条纸带，A 、B 、C 、D 、E 、F 、G 为7个相邻的计数点，相邻计数点之间还有4个点未画出．量出相邻计数点之间的距离分别为x AB ＝4.22 cm ，x BC ＝4.65 cm ，x CD ＝5.08 cm ，x DE ＝5.49 cm ，x EF ＝5.91 cm ，x FG ＝6.34 cm.已知打点计时器的工作频率为50 Hz ，则小车的加速度a ＝________m/s 2(结果保留2位有效数字)．【答案】(1)B (2)C (3)0.42综合提升练5．如图为测量物块与水平桌面之间动摩擦因数的实验装置示意图．实验步骤如下：①用天平测量物块和遮光片的总质量M ，重物的质量m ，用游标卡尺测量遮光片的宽度d ，用米尺测量两光电门之间的距离s ；②调整轻滑轮，使细线水平；③让物块从光电门A 的左侧由静止释放，用数字毫秒计分别测出遮光片经过光电门A 和光电门B 所用的时间Δt A 和Δt B ，求出加速度a ；④多次重复步骤③，求a 的平均值a ； ⑤根据上述实验数据求出动摩擦因数μ. 回答下列问题：(1) 测量d 时，某次游标卡尺(主尺的最小分度为1 mm)的示数如图所示．其示数为________cm.(2)物块的加速度a 可用d ，s ，Δt A 和Δt B 表示为a ＝________________. (3)动摩擦因数μ可用M ，m ，a 和重力加速度g 表示为μ＝________________.(4)如果细线没有调整到水平，由此引起的误差属于________(填“偶然误差”或“系统误差”)． 【答案】见解析【解析】(1)d ＝0.9 cm ＋12×0.05 mm＝0.9 cm ＋0.060 cm ＝0.960 cm . (2)因为v A ＝d Δt A ，v B ＝d Δt B ，又由2as ＝v 2B －v 2A ，解得a ＝12s ⎣⎢⎡⎦⎥⎤⎝ ⎛⎭⎪⎫d Δt B 2－⎝ ⎛⎭⎪⎫d Δt A 2.(3)设细线上的拉力为F T ，则 mg －F T ＝m a ，F T －μMg＝M a ， 两式联立，解得μ＝mg －M ＋ma Mg.(4)由实验装置引起的误差为系统误差．6．某实验小组应用如图所示装置“探究加速度与物体受力的关系”，已知小车的质量为M ，砝码及砝码盘的总质量为m ，所使用的打点计时器所接的交变电流的频率为50 Hz.实验步骤如下：A ．按图所示安装好实验装置，其中与定滑轮及弹簧测力计相连的细线竖直；B．调节长木板的倾角，轻推小车后，使小车能沿长木板向下匀速运动；C．挂上砝码盘，接通电源后，再放开小车，打出一条纸带，由纸带求出小车的加速度；D．改变砝码盘中砝码的质量，重复步骤C，求得小车在不同合力作用下的加速度．根据以上实验过程，回答以下问题：(1)对于上述实验，下列说法正确的是________．A．小车的加速度与砝码盘的加速度大小相等B．实验过程中砝码盘处于超重状态C．与小车相连的轻绳与长木板一定要平行D．弹簧测力计的示数应为砝码和砝码盘总重力的一半E．砝码和砝码盘的总质量应远小于小车的质量(2)实验中打出的一条纸带如图所示，由该纸带可求得小车的加速度为________m/s2.(结果保留2位有效数字)(3)由本实验得到的数据作出小车的加速度a与弹簧测力计的示数F的关系图像，与本实验相符合的是________．A B C D【答案】(1)C (2)0.16 (3)A。
能力提升课第三讲电磁感应中的电路和图象问题热点一电磁感应中的电路问题(师生共研)1．电磁感应中电路知识的关系图2．解决电磁感应中的电路问题三部曲[典例1]如图所示，在匀强磁场中竖直放置两条足够长的平行导轨，磁场方向与导轨所在平面垂直，磁感应强度大小为B0，导轨上端连接一阻值为R的电阻和开关S，导轨电阻不计，两金属棒a和b的电阻都为R，质量分别为m a＝0.02 kg和m b＝0.01 kg，它们与导轨接触良好，并可沿导轨无摩擦地运动．若将b棒固定，开关S断开，用一竖直向上的恒力F拉a棒，稳定后a棒以v1＝10 m/s的速度向上匀速运动，此时再释放b棒，b 棒恰能保持静止．(g取10 m/s2)(1)求拉力F的大小；(2)若将a棒固定，开关S闭合，让b棒自由下滑，求b棒滑行的最大速度v2的大小；(3)若将a棒和b棒都固定，开关S断开，使磁感应强度从B0随时间均匀增加，经0.1 s 后磁感应强度增大到2B 0时，a棒受到的安培力大小正好等于a棒的重力，求两棒间的距离．解析：(1)法一：a棒做切割磁感线运动，产生的感应电动势为E＝B0L v1，a棒与b棒构成串联闭合电路，电流为I＝E2R，a棒、b棒受到的安培力大小为F a＝ILB0，F b＝ILB0依题意，对a棒有F＝F a＋G a对b棒有F b＝G b所以F＝G a＋G b＝0.3 N.法二：a、b棒都是平衡状态，所以可将a、b棒看成一个整体，整体受到重力和一个向上的力F，所以F＝G a＋G b＝0.3 N.(2)a棒固定、开关S闭合后，当b棒以速度v2匀速下滑时，b棒滑行速度最大，b棒做切割磁感线运动，产生的感应电动势为E1＝B0L v2，等效电路图如图所示．所以电流为I1＝E1 1.5Rb棒受到的安培力与b棒的重力平衡，有G b＝B20L2v2 1.5R由(1)问可知G b＝F b＝B20L2v1 2R联立可得v2＝7.5 m/s.(3)当磁场均匀变化时，产生的感应电动势为E2＝ΔB·LhΔt，回路中电流为I2＝E22R依题意有F a2＝2B0I2L＝G a，代入数据解得h＝1 m. 答案：(1)0.3 N(2)7.5 m/s(3)1 m[反思总结]电磁感应中电路问题的题型特点闭合电路中磁通量发生变化或有部分导体做切割磁感线运动，在回路中将产生感应电动势和感应电流．从而考题中常涉及电流、电压、电功等的计算，也可能涉及电磁感应与力学、电磁感应与能量的综合分析．1－1.[E ＝n ΔΦΔt 在电路中的应用] (多选)在如图甲所示的电路中，螺线管匝数n ＝1 500匝，横截面积S ＝20 cm 2.螺线管导线电阻r ＝1 Ω，R 1＝4 Ω，R 2＝5 Ω，C ＝30 μF.在一段时间内，穿过螺线管的磁场的磁感应强度B 按如图乙所示的规律变化，则下列说法中正确的是( )A ．螺线管中产生的感应电动势为1.2 VB ．闭合S ，电路中的电流稳定后电容器上极板带正电C ．电路中的电流稳定后，电阻R 1的电功率为5×10－2 WD ．S 断开后，通过R 2的电荷量为1.8×10－5 C解析：由法拉第电磁感应定律可知，螺线管内产生的电动势为E ＝n ΔB Δt S ＝1 500×0.82×20×10－4 V ＝1.2 V ，故A 正确；根据楞次定律，当穿过螺线管的磁通量增加时，螺线管下部可以看成电源的正极，则电容器下极板带正电，故B 错误；电流稳定后，电流为I ＝E R 1＋R 2＋r ＝ 1.24＋5＋1A ＝0.12 A ，电阻R 1上消耗的功率为P ＝I 2R 1＝0.122×4 W ＝5.76×10－2 W ，故C 错误；开关断开后通过电阻R 2的电荷量为Q ＝CU ＝CIR 2＝30×10－6×0.12×5 C ＝1.8×10－5 C ，故D 正确．答案：AD1－2.[E ＝Bl v 在电路中的应用] (2017·江苏卷)如图所示，两条相距d 的平行金属导轨位于同一水平面内，其右端接一阻值为R 的电阻．质量为m 的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ 的磁感应强度大小为B 、方向竖直向下．当该磁场区域以速度v 0匀速地向右扫过金属杆后，金属杆的速度变为v .导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：(1)MN 刚扫过金属杆时，杆中感应电流的大小I ； (2)MN 刚扫过金属杆时，杆的加速度大小a ； (3)PQ 刚要离开金属杆时，感应电流的功率P . 解析：(1)感应电动势E ＝Bd v 0感应电流I ＝ER ， 解得I ＝Bd v 0R .(2)安培力F ＝BId 牛顿第二定律F ＝ma 解得a ＝B 2d 2v 0mR .(3)金属杆切割磁感线的速度v ′＝v 0－v ，则 感应电动势E ＝Bd (v 0－v )，电功率P ＝E 2R 解得P ＝B 2d 2(v 0－v )2R.答案：(1)I ＝Bd v 0R (2)a ＝B 2d 2v 0mR (3)P ＝B 2d 2(v 0－v )2R热点二 电磁感应中的图象问题 (师生共研)1．图象问题的求解类型2.弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键．3．解决图象问题的一般步骤(1)明确图象的种类，即是B－t图还是Φ－t图，或者E－t图、I－t图等；(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向的对应关系；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等知识写出函数关系式；(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；(6)画图象或判断图象．4．电磁感应中图象类选择题的两个常用方法排除法定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是分析物理量的正负，以排除错误的选项．函数法根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象进行分析和判断.1．F安－t图象[典例2]将一段导线绕成图甲所示的闭合回路，并固定在水平面(纸面)内．回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图象如图乙所示．用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图象是()解析：0～T2时间内，根据法拉第电磁感应定律及楞次定律可得回路的圆环形区域产生大小恒定的、顺时针方向的感应电流，根据左手定则，ab边在匀强磁场Ⅰ中受到水平向左的恒定的安培力；同理可得T2～T时间内，ab边在匀强磁场Ⅰ中受到水平向右的恒定的安培力，故B正确．答案：B2．v－t图象[典例3]如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻．线框下落过程形状不变，ab边始终保持与磁场水平边界线OO′平行，线框平面与磁场方向垂直．设OO′下方磁场区域足够大，不计空气阻力影响，则下列哪一个图象不可能反映线框下落过程中速度v随时间t变化的规律()A B C D解析：由题意可知，线框先做自由落体运动，最终做匀加速直线运动．若ab边刚进入磁场时，速度较小，线框内产生的感应电流较小，线框所受安培力小于重力，则线圈进入磁场的过程做加速度逐渐减小的加速运动，图象C有可能；若线框进入磁场时的速度较大，线框内产生的感应电流较大，线框所受安培力大于重力，则线框进入磁场时做加速度逐渐减小的减速运动，图象B有可能；若线框进入磁场时的速度合适，线框所受安培力等于重力，则线框匀速进入磁场，图象D有可能；由分析可知选A.答案：A3．E－t图象[典例4]在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图甲所示，当磁场的磁感应强度B随时间t按如图乙所示规律变化时，下列选项中正确表示线圈中感应电动势E变化的是()解析：根据楞次定律得，0～1 s内，感应电流为正方向；1～3 s内，无感应电流；3～5 s 内，感应电流为负方向；再由法拉第电磁感应定律得，0～1 s内的感应电动势为3～5 s 内的二倍，故A正确．答案：A4．i－t图象[典例5]如图所示，两个垂直纸面的匀强磁场方向相反，磁感应强度的大小均为B，磁场区域的宽度为a，一正三角形(高为a)导线框ABC从图示位置沿图示方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，线框中感应电流i与线框移动距离x的关系图是下图中的()A B C D解析：x在a～2a范围，线框穿过两磁场分界线时，BC、AC边在右侧磁场中切割磁感线，有效切割长度逐渐增大，产生的感应电动势E1增大，AB边在左侧磁场中切割磁感线，产生的感应电动势E2不变，两个电动势串联，总电动势E＝E1＋E2增大，故A错误；x 在0～a范围，线框穿过左侧磁场时，根据楞次定律，感应电流方向为逆时针，为正值，故B错误；x在2a～3a范围，线框穿过右侧磁场时，根据楞次定律，感应电流方向为逆时针，为正值，故C正确，D错误．答案：C5．综合图象[典例6](多选)如图所示为三个有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向外、向里和向外，磁场宽度均为L.在磁场区域的左侧边界处有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直．现用外力F使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定电流沿逆时针方向时的电动势E为正，磁感线垂直纸面向里时的磁通量Φ为正值，外力F向右为正．则以下能反映线框中的磁通量Φ、感应电动势E、外力F和电功率P随时间变化规律的图象是()解析：在0～L v 时间内，磁通量Φ＝BL v t ，为负值，逐渐增大；在t ＝3L2v 时磁通量为零，当t ＝2L v 时，磁通量Φ＝BL 2为最大正值，在2L v ～5L2v 时间内，磁通量为正，逐渐减小，t ＝5L 2v 时，磁通量为零，5L 2v ～3L v 时间内，磁通量为负，逐渐增大，t ＝3Lv 时，磁通量为负的最大值，3L v ～4L v 时间内，磁通量为负，逐渐减小，由此可知A 正确．在0～Lv 时间内，E ＝BL v ，为负值；在L v ～2Lv 时间内，两个边切割磁感线，感应电动势E ＝2BL v ，为正值；在2L v ～3L v 时间内，两个边切割磁线，感应电动势E ＝2Bl v ，为负值；在3L v ～4Lv 时间内，一个边切割磁感线，E ＝BL v ，为正值，B 正确.0～Lv 时间内，安培力向左、外力向右，F 0＝F 安＝BI 0L ，电功率P 0＝I 20R ＝B 2L 2v 2R，L v～2L v时间内，外力向右，F 1＝2B ·2I 0L ＝4F 0，电功率P 1＝I 21R ＝4B 2L 2v 2R＝4P 0；2L v～3L v时间内，外力向右，F 2＝2B ·2I 0L ＝4F 0，电功率P 2＝I 22R ＝4B 2L 2v 2R＝4P 0；在3L v～4L v时间内，外力向右，F 3＝BI 0L ＝F 0，电功率P 3＝I 20R ＝B 2L 2v 2R＝P 0，C 错误，D 正确． 答案：ABD1. (多选)如图所示，两根足够长的光滑金属导轨水平平行放置，间距为l ＝1 m ，cd 间、de 间、cf 间分别接着阻值R ＝10 Ω的电阻．一阻值R ＝10 Ω的导体棒ab 以速度v ＝4 m/s 匀速向左运动，导体棒与导轨接触良好；导轨所在平面存在磁感应强度大小B ＝0.5 T 、方向竖直向下的匀强磁场．下列说法中正确的是( BD )A．导体棒ab中电流的流向为由b到aB．cd两端的电压为1 VC．de两端的电压为1 VD．fe两端的电压为1 V2．(多选)如图甲所示，MN、PQ两平行金属光滑导轨固定在绝缘水平面上，其左端接一电容为C的电容器，导轨范围内存在竖直向下的匀强磁场，导体棒ab垂直MN放在导轨上，在水平拉力的作用下从静止开始向右运动．电容器两极板间的电势差随时间变化的图象如图乙所示，不计导体棒及导轨电阻．下列关于导体棒ab运动的速度v、导体棒ab 受到的外力F随时间变化的图象可能正确的是( BD )3．在水平桌面上，一个面积为S的圆形金属框置于匀强磁场中，线框平面与磁场垂直，磁感应强度B随时间t的变化关系如图甲所示，0～1 s内磁场方向垂直线框平面向下，圆形金属框与两根水平的平行金属导轨相连接，导轨上放置一根导体棒，导体棒的长为L、电阻为R，且与导轨接触良好，导体棒处于另一匀强磁场中，如图乙所示．若导体棒始终保持静止，则其所受的静摩擦力F f随时间变化的图象是下图中的(设向右的方向为静摩擦力的正方向)( B )4．如图所示，金属杆ab 、cd 置于平行轨道MN 、PQ 上，可沿轨道滑动，两轨道间距l ＝0.5 m ，轨道所在空间有垂直于轨道平面的匀强磁场，磁感应强度B ＝0.5 T ，用力F ＝0.25 N 向右水平拉杆ab ，若ab 、cd 与轨道间的滑动摩擦力分别为F f1＝0.15 N 、F f2＝0.1 N ，两杆的有效电阻R 1＝R 2＝0.1 Ω，设导轨电阻不计，ab 、cd 的质量关系为2m 1＝3m 2，且ab 、cd 与轨道间的最大静摩擦力与滑动摩擦力相等．求： (1)此两杆之间的稳定速度差；(2)若F ＝0.3 N ，两杆间稳定速度差又是多少？解析：因F ＞F f1，故ab 由静止开始做加速运动，ab 中将出现不断变大的感应电流，致使cd 受到安培力F 2作用，当F 2＞F f2时，cd 也开始运动，故cd 开始运动的条件是：F －F f1－F f2＞0.(1)当F ＝0.25 N 时，F －F f1－F f2＝0，故cd 保持静止，两杆的稳定速度差等于ab 的最终稳定速度v max ，故此种情况有：电流I m ＝E m R 1＋R 2＝Bl v max R 1＋R 2，安培力F m ＝BI m l ，则有F －F m －F f1＝0，由此得v max ＝0.32 m/s.(2)当F ＝0.3 N ＞F f1＋F f2，对ab 、cd 组成的系统，ab 、cd 所受安培力大小相等，方向相反，合力为零，则系统受的合外力为F 合＝F －F f1－F f2＝0.05 N ．对系统有F 合＝(m 1＋m 2)a ，因为2m 1＝3m 2，则F 合＝52m 2a .取cd 为研究对象，F 安－F f2＝m 2a ，F 安＝BIl ，I ＝Bl Δv R 1＋R 2，联立各式解得Δv ＝R 1＋R 2B 2l 2(25F 合＋F f2)＝0.384 m/s. 答案：(1)0.32 m/s (2)0.384 m/s[A组·基础题]1. 如图所示，纸面内有一矩形导体线框abcd，置于垂直纸面向里、边界为MN的匀强磁场外，线框的ab边平行磁场边界MN，线框以垂直于MN的速度匀速地完全进入磁场，线框上产生的热量为Q1，通过线框导体横截面的电荷量为q1，现将线框进入磁场的速度变为原来的两倍，线框上产生的热量为Q2，通过线框导体横截面的电荷量为q2，则有( C )A．Q2＝Q1q2＝q1B．Q2＝2Q1q2＝2q1C．Q2＝2Q1q2＝q1D．Q2＝4Q1q2＝2q12. (2016·浙江卷)如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长l a＝3l b，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则( B )A．两线圈内产生顺时针方向的感应电流B．a、b线圈中感应电动势之比为9∶1C．a、b线圈中感应电流之比为3∶4D．a、b线圈中电功率之比为3∶13．如图甲所示，一闭合圆形线圈水平放置，穿过它的竖直方向的匀强磁场磁感应强度随时间变化的规律如图乙所示，规定B的方向以向上为正方向，感应电流以俯视顺时针的方向为正方向，在0～4t时间内感应电流随时间变化的图象正确的是( D )4．如图甲所示，线圈ABCD固定于匀强磁场中，磁场方向垂直纸面向外，当磁场变化时，线圈AB边所受安培力向右且变化规律如图乙所示，则磁场的变化情况可能是下图所示的哪一个( D )5．(多选) 如图所示，光滑导轨倾斜放置，下端连一灯泡，匀强磁场垂直于导轨平面，当金属棒ab(电阻不计)沿导轨下滑达到稳定状态时，灯泡的电功率为P，导轨和导线电阻不计．要使灯泡在金属棒稳定运动状态下的电功率为2P，则下面选项中符合条件的是( AC )A．将导轨间距变为原来的2 2B．换一电阻值减半的灯泡C．换一质量为原来2倍的金属棒D．将磁场磁感应强度B变为原来的2倍6．(多选)如图甲所示，圆形的刚性金属线圈与一平行板电容器连接，线圈内存在垂直于线圈平面的匀强磁场，磁感应强度B随时间t变化的关系如图乙所示(以图示方向为正方向)．t＝0时刻，平行板电容器间一带正电的粒子(重力不计)由静止释放，假设粒子运动过程中未碰到极板，不计线圈内部磁场变化时对外部空间的影响，下列粒子在板间运动的速度图象和位移图象(以向上为正方向)中，正确的是( BC )7．(多选) 如图所示，两根电阻不计的平行光滑金属导轨在同一水平面内放置，左端与定值电阻R相连，导轨x>0一侧存在着沿x轴方向均匀增大的磁场，磁感应强度与x的关系是B＝0.5＋0.5x(T)，在外力F作用下一阻值为r的金属棒从A1运动到A3，此过程中电路中的电功率保持不变．A1的坐标为x1＝1 m，A2的坐标为x2＝2 m，A3的坐标为x3＝3 m，下列说法正确的是( BD )A．回路中的电动势既有感生电动势又有动生电动势B．在A1与A3处的速度之比为2∶1C．A1到A2与A2到A3的过程中通过导体横截面的电荷量之比为3∶4D．A1到A2与A2到A3的过程中产生的焦耳热之比为5∶7[B组·能力题]8．(多选) (2016·四川卷)如图所示，电阻不计、间距为l的光滑平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R.质量为m、电阻为r的金属棒MN置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F＝F0＋k v(F0、k是常量)，金属棒与导轨始终垂直且接触良好．金属棒中感应电流为i，受到的安培力大小为F A，电阻R两端的电压为U R，感应电流的功率为P，它们随时间t变化图象可能正确的有( BC )9．某兴趣小组用电流传感器测量某磁场的磁感应强度．实验装置如图甲，不计电阻的足够长光滑金属导轨竖直放置在匀强磁场中，导轨间距为d ，其平面与磁场方向垂直．电流传感器与阻值为R 的电阻串联接在导轨上端．质量为m 、有效阻值为r 的导体棒AB 由静止释放沿导轨下滑，该过程中电流传感器测得电流随时间变化规律如图乙所示，电流最大值为I m .棒下滑过程中与导轨保持垂直且良好接触，不计电流传感器内阻及空气阻力，重力加速度为g .(1)求该磁场磁感应强度的大小； (2)求在t 1时刻棒AB 的速度大小；(3)在0～t 1时间内棒AB 下降了h ，求此过程电阻R 产生的电热． 解析：(1)电流为I m 时棒做匀速运动， 对棒：F 安＝BI m d F 安＝mg 解得B ＝mg I md .(2)t 1时刻，对回路有： E ＝Bd v I m ＝Bd vR ＋r解得v ＝I 2m (R ＋r )mg .(3)电路中产生的总电热：Q ＝mgh －12m v 2，电阻R 上产生的电热：Q R ＝R R ＋rQ 解得Q R ＝mghR R ＋r －I 4m R (R ＋r )2mg 2.答案：(1)mg I md (2)I 2m (R ＋r )mg(3)mghR R ＋r－I 4m R (R ＋r )2mg 2 10．在同一水平面上的光滑平行导轨P 、Q 相距l ＝1 m ，导轨左端接有如图所示的电路．其中水平放置的平行板电容器两极板M 、N 相距d ＝10 mm ，定值电阻R 1＝R 2＝12 Ω，R 3＝2 Ω，金属棒ab 的电阻r ＝2 Ω，其他电阻不计．磁感应强度B ＝0.5 T 的匀强磁场竖直穿过导轨平面，当金属棒ab 沿导轨向右匀速运动时，悬浮于电容器两极板之间的质量为m ＝1×10－14 kg 、电荷量为q ＝－1×10－14 C 的微粒恰好静止不动．取g ＝10 m/s 2，在整个运动过程中金属棒与导轨接触良好，且速度保持恒定．试求：(1)匀强磁场的方向； (2)ab 两端的电压；(3)金属棒ab 运动的速度大小．解析：(1)负电荷受到重力和电场力的作用处于静止状态，因为重力竖直向下，所以电场力竖直向上，故M 板带正电．ab 棒向右做切割磁感线运动产生感应电动势，ab 棒等效于电源，感应电流方向由b →a ，其a 端为电源的正极，由右手定则可判断，磁场方向竖直向下．(2)微粒受到重力和电场力的作用处于静止状态，根据平衡条件有mg ＝Eq 又E ＝U MN d所以U MN ＝mgdq ＝0.1 VR 3两端电压与电容器两端电压相等，由欧姆定律得通过R 3的电流为I ＝U MNR 3＝0.05 A则ab 棒两端的电压为U ab ＝U MN ＋I R 1R 2R 1＋R 2＝0.4 V .(3)由法拉第电磁感应定律得感应电动势E ＝Bl v由闭合电路欧姆定律得E＝U ab＋Ir＝0.5 V 联立解得v＝1 m/s.答案：(1)竖直向下(2)0.4 V(3)1 m/s。

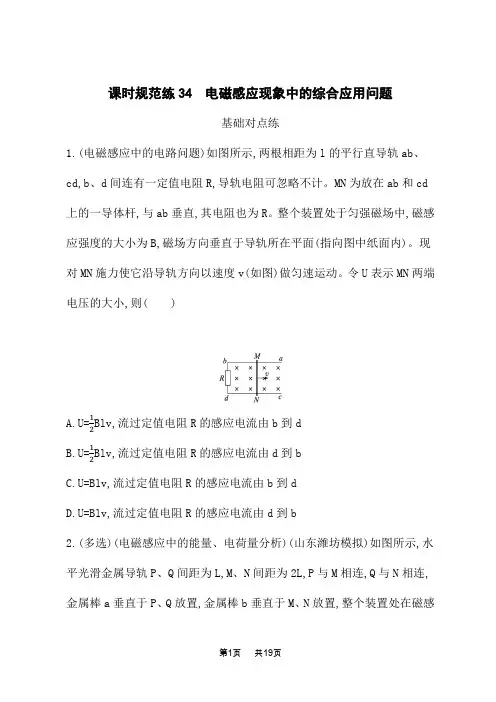

课时规范练34 电磁感应现象中的综合应用问题基础对点练1.(电磁感应中的电路问题)如图所示,两根相距为l的平行直导轨ab、cd,b、d间连有一定值电阻R,导轨电阻可忽略不计。
MN为放在ab和cd 上的一导体杆,与ab垂直,其电阻也为R。
整个装置处于匀强磁场中,磁感应强度的大小为B,磁场方向垂直于导轨所在平面(指向图中纸面内)。
现对MN施力使它沿导轨方向以速度v(如图)做匀速运动。
令U表示MN两端电压的大小,则( )Blv,流过定值电阻R的感应电流由b到dA.U=12Blv,流过定值电阻R的感应电流由d到bB.U=12C.U=Blv,流过定值电阻R的感应电流由b到dD.U=Blv,流过定值电阻R的感应电流由d到b2.(多选)(电磁感应中的能量、电荷量分析)(山东潍坊模拟)如图所示,水平光滑金属导轨P、Q间距为L,M、N间距为2L,P与M相连,Q与N相连,金属棒a垂直于P、Q放置,金属棒b垂直于M、N放置,整个装置处在磁感应强度大小为B、方向竖直向上的匀强磁场中。
现给棒a一大小为v0、水平向右的初速度,假设导轨都足够长,两棒质量均为m,在棒a的速度由v0减小到0.8v0的过程中,两棒始终与导轨接触良好。
以下说法正确的是( )A.俯视时感应电流方向为顺时针B.棒b的最大速度为0.4v0C.回路中产生的焦耳热为0.1m v02D.通过回路中某一截面的电荷量为2mv05BL3.(多选)(电磁感应中的动力学问题)(安徽安庆模拟)如图所示为固定在绝缘斜面上足够长的平行导轨,上端连接有电阻R,匀强磁场垂直穿过导轨平面,方向向上。
一金属棒垂直于导轨放置,以初速度v0沿导轨下滑。
棒始终与导轨垂直且接触良好,导轨电阻、金属棒电阻以及一切摩擦均不计。
若t时刻,棒下滑的速度大小为v,电阻R消耗的热功率为P,则下列图像可能正确的是( )4.(多选)(电磁感应的电路问题)如图所示,材料和粗细完全一样的导线绕成单匝线圈ABCD和EFGH,它们分别绕成扇形,扇形的内径r=0.2 m,外径为R=0.5 m,它们处于同一个圆面上,扇形ABCD对应的圆心角为30°,扇形EFGH对应的圆心角为60°。
