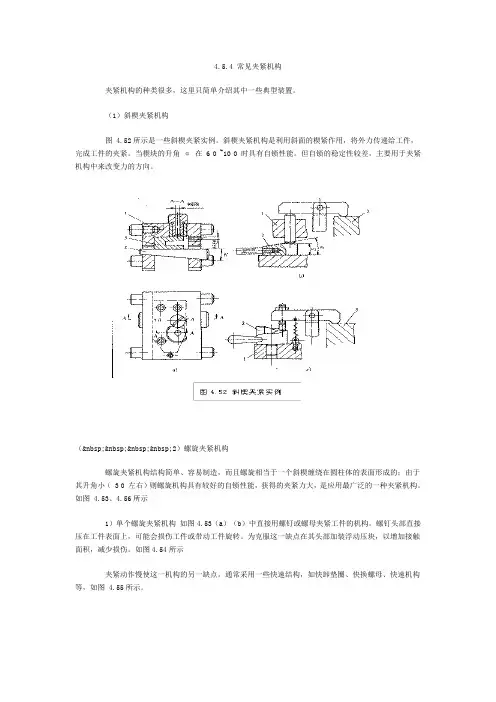

4.5.4 常见夹紧机构夹紧机构的种类很多，这里只简单介绍其中一些典型装置。
（1）斜楔夹紧机构图 4.52所示是一些斜楔夹紧实例。
斜楔夹紧机构是利用斜面的楔紧作用，将外力传递给工件，完成工件的夹紧。
当楔块的升角α在 6 0 ~10 0 时具有自锁性能。
但自锁的稳定性较差，主要用于夹紧机构中来改变力的方向。
（ 2）螺旋夹紧机构螺旋夹紧机构结构简单、容易制造，而且螺旋相当于一个斜楔缠绕在圆柱体的表面形成的；由于其升角小（ 3 0 左右）则螺旋机构具有较好的自锁性能，获得的夹紧力大，是应用最广泛的一种夹紧机构。
如图 4.53、4.56所示1）单个螺旋夹紧机构如图4.53（a）（b）中直接用螺钉或螺母夹紧工件的机构。
螺钉头部直接压在工件表面上，可能会损伤工件或带动工件旋转。
为克服这一缺点在其头部加装浮动压块，以增加接触面积，减少损伤。
如图4.54所示夹紧动作慢使这一机构的另一缺点。
通常采用一些快速结构，如快卸垫圈、快换螺母、快速机构等，如图 4.55所示。
2）螺旋压板夹紧机构图4.56是螺旋压板夹紧机构的几种典型结构，其在夹紧机构中广泛的使用。
3）钩形压板夹紧机构图4.57是螺旋钩形压板夹紧机构的一些结构，其特点是结构紧凑，使用灵活、方便。
（3）偏心夹紧机构它是利用偏心间直接或间接夹紧工件的机构。
偏心夹紧分圆偏心和曲线偏心两种，其特点是结构简单、操作方便、夹紧迅速，缺点是夹紧力小，夹紧行程短，用于振动小、切削力不大的场合。
图 4.58是几种典型的偏心夹紧机构的实例，图4.59是圆偏心轮的几种结构。
（4）联动夹紧机构是利用机构的组合完成单件或多件的多点、多向同时夹紧的机构。
它可以实现多件加工、减少辅助时间、提高生产效率、减轻工人的劳动强度等。
1）单件联动夹紧机构利用夹紧机构实现工件的多向、多点夹紧。
如图4.60所示机构实现二力垂直夹紧。
在夹具的各种夹紧机构中，以斜楔、螺旋、偏心、铰链机构以及由它们组合而成的夹紧装置应用最为普遍。
一、斜楔夹紧机构1．夹紧力计算图3-10夹紧受力图由上面受力图可知，斜楔静力平衡条件为：F1＋FRX ＝FQ其中：F1＝FW tanφ1 ； FRX＝FW tan(α＋φ2)代入上式计算得：式中：FW 斜楔对工件夹紧力α 斜楔升角FQ 原始作用力φ1 斜楔与工件之间的摩擦角φ2 斜楔与夹具体之间的摩擦角2．增力比计算增力比iF＝夹紧力／原始作用力如果不考虑摩擦影响理想增力比（即忽略摩擦角）：3．夹紧行程比计算图3-11 夹紧受力工件所要求的夹紧行程h与斜楔相应移动的距离s之比成为行程比iS。
由上图可知：夹紧行程＝工件被夹紧行程h/斜楔移动距离S4．自锁条件图3-12自锁受力上图为原始作用力FQ停止作用后斜楔的受力情况。
斜楔楔入后，原始力去除，斜楔体自锁条件为F1>FRXFW tanφ1> FW tan(α-φ2)φ1> α-φ2或α〈φ1 ＋φ2因此自锁条件是斜楔升角小于斜楔与工件、与夹具体之间的摩擦角之和，钢件：f＝0.1～0.15摩擦角φ＝5°43′～8°30′，故α<10°～17°5．升角α的选择手动夹紧α＝6°～8°，机动夹紧α≤12°，不需要自锁α＝15°～30°6．结构设计包括：手动夹紧机构、气动或液压夹紧、斜楔与压板与螺旋等组合结构。
斜楔夹紧机构的计算见下表二、螺旋夹紧机构螺旋夹紧机构在生产中使用极为普遍。
螺旋夹紧机构结构简单、夹紧行程大，特别是它具有增力大、自锁性能好两大特点，其许多元件都已标准化，很适用于手动夹紧。
它主要有两种典型的结构形式。
1.单个螺旋夹紧机构下图a所示为GB/T2161-91六角头压紧螺钉，它是螺钉头部直接压紧工件的一种结构。
下图b所示在螺钉头部装上摆动压块，可防止螺钉转动时损伤工件表面或带动工件转动。
