电力变压器的倒闸操作

变电站倒闸操作流程变电站倒闸操作流程主要涉及到一系列严谨的步骤，确保设备安全、稳定地转换运行状态。

以下是具体的操作流程：1．安全措施：①配备个人防护装备，如安全帽、安全鞋和防护手套。

②工作人员应熟练掌握各种设备的电气参数和特性，以便及时便捷地对设备进行检测和维修。

③对操作环境进行检查和清理，确保不会对操作产生任何干扰和妨碍。

④对电气设备进行巡视检查和连续放电测试，确保装置达到安全操作状态。

2．接受操作指令，填写操作票：①当系统收到设备调度命令后，变电所电气设备才能开始倒闸操作。

调度命令包含任务、目的、时间等内容。

②接收人员将具体信息登记在值班记录表中，并填写操作票。

③根据操作的危险点，分析具体的倒闸操作条件，实现一次设备和二次设备的配合。

3．操作图板模拟：在填写完倒闸操作票后，工作人员需进行设备的模拟化操作，判断动作操作的准确性。

4．电力系统预检：对电力系统进行预检，检查设备运行状态，判断是否处于安全状态，确认操作程序的正确性并核实可接地电阻等操作。

5．准备操作工具和设备：根据需要，准备倒闸刀、手动或自动倒闸操作器、跳闸器、安全绳等设备。

6．执行倒闸操作：根据操作票的具体内容，按照预定的步骤和顺序进行倒闸操作。

这通常涉及到母线、电容器、线路等的操作。

7．检查和确认：完成倒闸操作后，对设备状态进行检查和确认，确保所有操作均已完成且设备处于预期状态。

请注意，具体的倒闸操作流程可能因变电站的实际情况、设备类型、运行方式等因素而有所不同。

因此，在实际操作中，应严格遵循相关的操作规程和安全标准，确保操作的安全性和有效性。

同时，工作人员应接受专业的培训和指导，熟悉并掌握倒闸操作的流程和技巧，以提高操作效率和质量。

倒 闸 操 作目录C o n t e n t s 01倒闸操作的目的02接线方式介绍03一些特殊设备的操作04存在问题01倒闸操作的目的倒闸操作设备检修事故、异常(缺陷)处理系统方式调整操作任务公司生产计划安排的停电工作调度下达的临时操作指令运维班班站长下达的操作指令现场操作依据操作票逐条执行禁止跳相漏项规范操作禁止解锁操作操作票及记录根据停电计划或操作指令编制应规范填写填写纸质记录或PMS系统记录检查及总结操作结束后检查系统方式与调控中心进行核对总结操作过程中的问题注意事项02接线方式介绍单母或双母接线方式3/2接线方式特殊接线3/2接线方式单母接线方式单母分段接线方式1、110kV 单母线分段带分段断路器的接线，在停母线时应先停变压器、再停线路，最后停分段断路器。

送电时顺序相反2、35kV、10kV 单母线分段带分段断路器的接线，在停母线时应先停分段断路器、 再停出线线路、最后变压器。

送电时顺序相反。

3、单母分段无分段断路器的接线，母线分段隔离开关在两段母线上所有元件均停 运后 方可拉开。

母线送电时，应先合上母线分段隔离开关。

单母分段接线方式（内桥）优点：出线的切除和投入比较方便，运行灵活性好，还可采用备用电源自投装置；缺点：变压器检修或故障时，要停掉一路电源和桥断路器，并且把变压器侧隔离开关拉开，然后再根据需要投入线路断路器，步骤较多，继电保护装置也较复杂。

停送主变操作：内桥接线变压器停送电时，拉合变压器隔离开关前应检查相关两个断路器确在断开 位置。

单母分段接线方式（外桥）优点：变压器在检修时，操作较为简便，继电保护回路也较为简单。

缺点：主变压器断路器的电气设备发生故障时，将造成系统大面积停电；此外，线路倒电源操作时，需先停变压器，对电力系统而言，运行的灵活性差。

线路操作：外桥接线方式的变电站线路停送电时，拉合线路隔离开关前应检查相关两个断路器 确在断开位置。

双母接线方式1、母线倒闸操作前，应考虑对母差保护的影响和二次回路相应的切换，各组母线电源与负荷分布是否合理，应避免在母差保护退出的情况下进行母线倒闸操作。

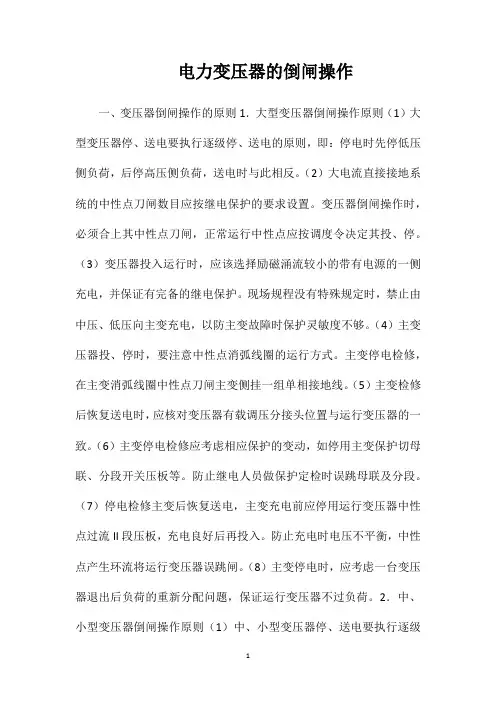

电力变压器的倒闸操作一、变压器倒闸操作的原则1．大型变压器倒闸操作原则（1）大型变压器停、送电要执行逐级停、送电的原则，即：停电时先停低压侧负荷，后停高压侧负荷，送电时与此相反。

（2）大电流直接接地系统的中性点刀闸数目应按继电保护的要求设置。

变压器倒闸操作时，必须合上其中性点刀闸，正常运行中性点应按调度令决定其投、停。

（3）变压器投入运行时，应该选择励磁涌流较小的带有电源的一侧充电，并保证有完备的继电保护。

现场规程没有特殊规定时，禁止由中压、低压向主变充电，以防主变故障时保护灵敏度不够。

（4）主变压器投、停时，要注意中性点消弧线圈的运行方式。

主变停电检修，在主变消弧线圈中性点刀闸主变侧挂一组单相接地线。

（5）主变检修后恢复送电时，应核对变压器有载调压分接头位置与运行变压器的一致。

（6）主变停电检修应考虑相应保护的变动，如停用主变保护切母联、分段开关压板等。

防止继电人员做保护定检时误跳母联及分段。

（7）停电检修主变后恢复送电，主变充电前应停用运行变压器中性点过流II段压板，充电良好后再投入。

防止充电时电压不平衡，中性点产生环流将运行变压器误跳闸。

（8）主变停电时，应考虑一台变压器退出后负荷的重新分配问题，保证运行变压器不过负荷。

2．中、小型变压器倒闸操作原则（1）中、小型变压器停、送电要执行逐级停、送电的原则，即：停电时先停低压侧负荷，后停高压侧负荷，送电时与此相反。

（2）停电时应考虑一台变压器退出后负荷的重新分配问题，保证运行变压器不超过负荷。

（3）主变停电时要考虑停用变压器联跳压板，恢复送电时要检查有载调压分接头位置正确。

二、变压器停、送电的操作步骤1．大型变压器倒闸操作步骤（1）某变压器和开关由运行转检修的操作步骤1）检查运行主变能否带全部负荷。

2）合上主变直接接地中性点刀闸。

3）拉开主变低压侧开关。

4）拉开主变中压侧开关。

5）拉开主变高压侧开关。

6）按顺序拉开主变低压开关两侧刀闸。

7）按顺序拉开主变中压开关两侧刀闸。

倒闸操作的基本原则(一) 倒闸操作的基本原则一、倒闸操作概述1.倒闸操作的概念倒闸操作是指电气设备从一种状态转换到另一种状态，或从某种运行方式转换到另一种运行方式的操作过程。

2.设备状态分类1）运行状态：设备的断路器和隔离开关都在合闸位置，电源至受电端的电路接通。

2)热备用状态：断路器在断开位置，隔离开关在合闸位置，断路器一经合闸即转为运行状态。

3)冷备用状态：设备的断路器和隔离开关均在断开位置，该设备与其它带电设备之间有明显的断开点。

4)检修状态：设备的断路器和隔离开关均已断开，设备转为检修。

设备已布置了安全措施（一次设备检修时含设备接地线、临时围栏、各种标示牌等）。

3.倒闸操作状态转换应遵循的规律1)设备由运行往检修的转换：运行状态→热备用状态→冷备用状态→检修状态。

2)设备由检修往运行的转换：检修状态→冷备用状态→热备用状态→运行状态。

4.倒闸操作的依据1)调度管辖的设备，依据调令执行操作的。

2)调度管辖的设备，在操作中可以自行投停的。

3)变电站自行管辖的设备，依据站领导指令操作，依据工作票的要求进行。

5.倒闸操作的途径1)就地操作，如隔离开关。

2)遥控操作。

3)程序操作。

6.倒闸操作的分类1)监护操作。

2)单人操作。

(1）依据电话指令填票，复诵无误。

(2）设备和人员应经批准、考核。

3)检修人员操作(1）经考试合格、批准的，可进行检修设备的拉合。

(2）接、发令程序和要求须经总工审定、批准。

二、倒闸操作的项目及要求1.倒闸操作的项目1）电力线路的倒闸操作；2）电力变压器的倒闸操作；3）母线的倒闸操作；4）电网合环和解列的倒闸操作；5）改变变压器中性点运行方式；6）电力电容器、电抗器的倒闸操作；7）电压互感器的倒闸操作；8）所用变的倒闸操作；9）继自装置的切换。

2.倒闸操作的要求1）值班人员应经过安全教育、技术培训，熟悉业务和有关规程制度，经考试合格，并经主管领导批准方能担当操作人、监护人或受令人。

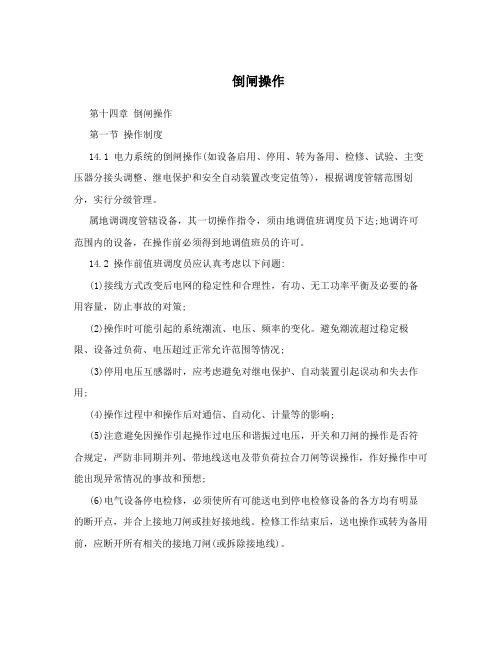

倒闸操作第十四章倒闸操作第一节操作制度14.1 电力系统的倒闸操作(如设备启用、停用、转为备用、检修、试验、主变压器分接头调整、继电保护和安全自动装置改变定值等)，根据调度管辖范围划分，实行分级管理。

属地调调度管辖设备，其一切操作指令，须由地调值班调度员下达;地调许可范围内的设备，在操作前必须得到地调值班员的许可。

14.2 操作前值班调度员应认真考虑以下问题:(1)接线方式改变后电网的稳定性和合理性，有功、无工功率平衡及必要的备用容量，防止事故的对策;(2)操作时可能引起的系统潮流、电压、频率的变化。

避免潮流超过稳定极限、设备过负荷、电压超过正常允许范围等情况;(3)停用电压互感器时，应考虑避免对继电保护、自动装置引起误动和失去作用;(4)操作过程中和操作后对通信、自动化、计量等的影响;(5)注意避免因操作引起操作过电压和谐振过电压，开关和刀闸的操作是否符合规定，严防非同期并列、带地线送电及带负荷拉合刀闸等误操作，作好操作中可能出现异常情况的事故和预想;(6)电气设备停电检修，必须使所有可能送电到停电检修设备的各方均有明显的断开点，并合上接地刀闸或挂好接地线。

检修工作结束后，送电操作或转为备用前，应断开所有相关的接地刀闸(或拆除接地线)。

(7)新建、扩建、改建设备的投运，或检修后可能引起相序或相位错误的设备送电前，应测试相序、相位正确;(8)注意设备缺陷可能给操作带来的影响;(9)对调度管辖范围以外设备和供电质量有较大影响时，应预先通知有关单位。

14.3 调度指令分综合指令、逐项指令、口头指令三种。

14.3.1 综合指令;只涉及一个单位、一个综合任务的操作，值班调度员可以下达综合指令。

14.3.2 逐项指令;涉及两个及以上操作单位，前后顺序需要紧密配合的操作，如线路停送电等，必须下达逐项调度指令。

受令人必须严格按值班调度员的指令执行，未经发令人许可，不得越项进行操作。

14.3.3 口头指令:单一的一项操作，可以下达口头指令，但发、受令双方均应作好记录并录音。

变电站倒闸操作流程变电站倒闸操作是电力系统中非常重要的一环，它关系到电网的安全稳定运行。

正确的倒闸操作流程能够有效地避免事故的发生，保障电网的正常运行。

下面将介绍变电站倒闸操作的详细流程。

首先，进行操作前的准备工作。

在进行倒闸操作之前，需要对相关设备进行检查，确保设备运行正常。

同时，需要查看操作票，了解倒闸操作的具体要求和注意事项。

在确认一切准备工作就绪后，方可进行倒闸操作。

接着，进行倒闸操作。

操作人员应按照操作票上的要求，依次对相关设备进行操作。

首先，需要关闭相应的断路器，确保在进行倒闸操作时不会对设备和人员造成危险。

然后，根据操作票的指示，逐步进行倒闸操作，确保每个步骤都符合要求。

在操作过程中，需要密切关注设备运行状态，及时发现异常情况并进行处理。

在完成倒闸操作后，需要进行相关记录和报告。

操作人员应当及时记录倒闸操作的相关信息，包括操作时间、操作人员、操作设备等。

同时，还需要向相关部门进行报告，汇报倒闸操作的情况和结果。

这样可以及时跟踪倒闸操作的情况，及时发现问题并进行处理。

最后，进行倒闸操作后的检查工作。

在完成倒闸操作后，需要对相关设备进行检查，确保设备的运行状态正常。

同时，还需要对倒闸操作的记录进行核对，确保记录的准确无误。

在确认一切工作都完成后，方可结束倒闸操作流程。

总的来说，变电站倒闸操作流程是一个非常重要的环节，需要严格按照操作规程进行操作。

只有做到每一个步骤都符合要求，才能保障电网的安全稳定运行。

希望相关人员能够严格执行倒闸操作流程，确保电网的安全运行。

电力生产中倒闸操作的一般规定范本一、引言本文为了确保电力生产过程中倒闸操作的安全与顺利进行，制定了一般规定范本。

本规定适用于电力生产系统中的倒闸操作，并旨在确保人员的生命安全和电力设备的正常运行。

二、倒闸操作的目的和范围1. 目的倒闸操作的目的是为了确保电力设备的正常运行、避免设备故障，以及保护人员的生命安全。

2. 范围本规定适用于电力生产系统中的倒闸操作，包括但不限于高压开关、断路器等设备的倒闸操作。

三、倒闸操作的基本要求1. 操作人员应具备相应的岗位资质，了解电力设备的基本原理和倒闸操作的步骤。

2. 操作人员应全面了解电力设备的运行状况，包括设备的电压、电流、温度等参数。

3. 在进行倒闸操作前，应确保相应的安全措施已经采取，并进行必要的预处理工作，如确认设备的运行状态、检查设备的接地等。

4. 在进行倒闸操作时，操作人员应细心操作，避免误操作或错误判断。

5. 在进行倒闸操作前，应向相关人员发出警告信号，并确保周围的人员已经撤离到安全区域。

6. 操作人员应时刻保持与相关人员的沟通，并根据需要向上级汇报倒闸操作的进展情况。

7. 在进行倒闸操作后，应及时检查设备的运行情况，并对操作过程中出现的问题进行记录和分析。

四、倒闸操作的具体步骤1. 开始倒闸操作前，操作人员应确保设备处于正常工作状态，并采取必要的安全措施。

2. 操作人员应按照倒闸操作的顺序进行，遵循相应的工作流程与规定。

3. 在进行倒闸操作时，操作人员应根据设备的具体需求进行调节，确保倒闸操作的平稳进行。

4. 在倒闸操作过程中，操作人员应注意设备的运行状态，并随时进行监控。

5. 倒闸操作完成后，操作人员应检查设备的运行情况，并进行必要的维护与修复工作。

五、操作人员的职责和义务1. 操作人员应具备相应的专业知识和技能，并持有相关的证书和资格。

2. 操作人员应遵守倒闸操作的相关规定和要求，并按照标准程序进行操作。

3. 操作人员应保证自身的安全，并避免对设备造成损坏。

倒闸操作地基本步骤电网运行实行统一调度、分级管理地原则.倒闸操作一般需根据调度地指令进行.值班调度对调度管辖范围内地设备发布操作指令.调度操作指令有单项操作指令、逐项操作指令和综合操作指令等几种形式.单项操作指令是指值班调度发布地指令只对一个单位，只一项操作内容，由下级值班调度或现场运行人员完成地操作指令.逐项操作指令是指值班调度将操作任务按顺序逐项下达，受令单位按指令地顺序逐项执行地操作指令.涉及两个以上单位地配合操作或需要根据前一项操作后对电网产生地影响才能决定下一项操作地，必须使用逐项指令.综合指令是指值班调度对一个单位下达地一个综合操作任务，具体操作项目、顺序由现场运行人员按规定自行填写操作票，在得到值班调度允许之后，即可进行操作.综合指令一般适用于只涉及一个单位地操作，如变电站倒母线和变压器停送电等.涉及电力系统线路两侧地倒闸操作任务，运行人员应根据调度指令行事，及时将命令执行结果反馈给调度.在关键操作，例如闭合或断开断路器前，运行人员应向调度了解线路及对侧情况，确认是否与将要进行地操作吻合，以防出错.调度向任一侧发出指令前，应先了解上一项各侧操作指令确已正确完成，然后才能发出指令.正常情况下倒闸操作地步骤如下：．接受操作预告值班负责人接受值班调度地操作预告，接受预告时，应明确操作任务、范围、时间、安全措施及被操作设备地状态，同时记入值班记录簿，并向发令人复诵一遍，得到其同意后生效.．查对模拟系统图板或电子接线图并填写倒闸操作票值班负责人根据操作预告，向操作人和监护人交待操作任务，由操作人根据记录，查对模拟系统图或电子接线图，参照典型操作票，逐项填写操作票或计算机开出操作票.．核对操作票操作人根据模拟系统图核对所填写地操作票正确无误，签名后交监护人.监护人按照操作任务，根据模拟系统图，核对操作票正确无误，签名后交值班负责人.值班负责人审核无误后签名，保存待用.．发布和接受操作指令实际操作前，由值班调度员向值班负责人发布正式地操作指令.发布指令应正确、清楚地使用规范地调度术语和设备双重名称（即设备名称和编号）.发令人发布指令前，应先和受令人互报单位和姓名.发布指令和接受指令地全过程都要录音，并做好记录.受令人必须复诵操作指令，并得到值班调度“对、执行”地指令后执行.．模拟操作在进行实际操作前必须进行模拟操作，监护人根据操作票中所列地项目，逐项发布操作指令（检查项目和模拟盘没有地保护装置等除外），操作人听到指令并复诵后更改模拟系统图或电子接线图.．实际操作()监护人手持操作票，携带开锁钥匙，操作人应戴绝缘手套，拿安全工具，一起前往被操作设备位置.核对设备名称、位置、编号及实际运行状态与操作票要求一致后，操作人在监护人监护下，做好操作准备.()操作人和监护人面向被操作设备地名称编号牌，由监护人按照操作票地顺序逐项高声唱票.操作人应注视设备名称编号，按所唱内容独立地、并用手指点这一步操作应动部件后，高声复诵.监护人确认操作人复诵无误后，发出“对、执行”地操作指令，并将钥匙交给操作人实施操作.在操作中发生疑问时，应立即停止操作，向发令人汇报，待发令人再行许可后再进行操作，不准擅自更改操作票，不准随意解除闭锁装置.()监护人在操作人完成操作并确认无误后，在该操作项目上打“√”.对于检查项目，监护人唱票后，操作人应认真检查，确认无误后再复诵，监护人同时也进行检查，确认无误并听到操作人复诵，在该项目上打“√”.严禁操作项目与检查项一并打“√”.()如需在微机监控屏上进行遥控操作，操作人、监护人应单独输入自己地操作密码，分别核对鼠标点击处地设备名称、编号正确，监护人确认操作人鼠标点击处地设备名称编号正确，复诵无误后，发出“对，执行”地操作指令，操作人实施操作.在微机监控屏上执行地任何倒闸操作不得单人操作，不得使用他人地操作密码.．复核全部操作项目完毕后，应复核被操作设备地状态、表计及信号指示等是否正常、有无漏项等.．汇报完成完成全部操作项目后，监护人在操作票地结束处盖“已执行”章，并在操作票上记录操作结束时间后交值班负责人，值班负责人向调度汇报操作任务已完成.对于无人值班变电站，由操作队进行倒闸操作，其步骤为：()当操作队值班员接到调度下达操作预告指令后，按该变电站一次接线图在操作队填写操作票（临时性操作可在操作现场填写操作票）. ()操作队值班员到达操作变电站，与值班调度联系，得到操作指令后，开始操作.()操作队值班员现场模拟操作无误后，即可按照操作规定及步骤进行现场操作.()全部操作完毕后，操作队值班员立即向调度员汇报，并在返回操作队后立即更改操作队所在地该站一次主接线图，与现场实际相符.。

变电所常见的倒闸操作1、线路操作:送电操作: 输电线路的送电操作的正确的操作顺序应从母线侧开始,即在检查断路器确在断开位置后,先合上母线侧隔离开关,后合上负荷侧的隔离开关,再合上断路器.停电操作:停电操作的顺序和送电时相反,应先从负荷侧开始,即先断开断路器,并检查断路器确在断开位置,再拉开负荷侧隔离开关,最后拉开电源侧隔离开关2、变压器的操作先送高压侧，再送低压侧。

停用时正好相反。

因为从电源侧逐级送电，如发生故障便于按送电范围检查、判断和处理。

在多电源的情况下，按上述顺序停电，可以防止变压器反充电。

若停电时先停电源侧，遇有故障可能造成保护误动或拒动，延长故障切除时间，可能扩大停电范围。

220千伏双圈变压器从高压侧充电时，其中性点的接地隔离开关必需合上，或经间隙接地；220/110/35千伏三圈变压器从220千伏侧充电时，220千伏中性点和110千伏侧中性点的妆地隔离开关都必须合上；若从110千伏侧充电时，220千伏侧中性点接地隔离开关也必须命中，或经间隙接地。

这是过电压规程中所要求的，以避免形成中性点不接地的电力网。

当断路器非全相合闸时，在变压器中性点上出现的过电压将威胁变压器中性点的绝缘，所以中性点应接地。

3、消弧线圈的倒闸操作调整消弧线圈的分接头必须有调度员的命令。

需要调整消弧线圈的分接头时，应先将其连接中性点的隔离开关拉开，以保证运行操作人员的安全。

分接头调完后，需经测试导通后才能投入运行。

线咱的停役、复役；线路从一个电网改变为与另一个电网连接；电网的解列，并列等，凡所涉及到的电网都应计算电容电流，核算补偿情况，以确定是否需要重新调整消弧线圈的分接头。

同一补偿电网我，若有几台消弧线圈需要调分接头时，最好不要同时将消弧线圈停用，而应采取停一台调一台，然后再停一台调一台的办法，这样有利于降低过电压。

系统有单相接地故障时，禁止将消弧线圈退出运行，此时若消弧线圈本身有故障，应拉开消弧线圈的隔离开关，再投入变压器。
