设计师图纸审核规范一、制度目的及试用范围1、制度目的：为加强设计师制图的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内装饰行业的实际情况，遵循建筑制图规范的原则，特针对设计师制定本规定。
2、适用范围：本制度适用于元洲北京公司各运营部设计师制图规范性的管理。
二、负责部门1、本制度由研发中心制定，工程部负责执行，相关部门配合执行。
三、制度内容3.1 图纸内容要求3.1.1方案图设计要求序号图纸名称图纸要求1 平面布置图注明图内设计的各种物件与建筑之间的尺寸，物件自身的尺寸。
所注尺寸之和应与总图纸尺寸相符。
2 天花平面图注明天花内灯具位置布置尺寸，天花变化部位尺寸。
3 主要剖面图要按建筑标高绘制装修剖面图，注明所剖部分尺寸，尺寸总合与整体建筑标高相符。
4 主要立面图图中注明所设计内容、形式的主要尺寸。
5 主要部位效果图6 家装工程设计方案附室内空气污染控制达标预评价计算书。
7提供材料样品（1）电气设备及灯具选用应有规格、型号。
（2）选用的厨房设备、卫生洁具8 图纸及材料装订以上图纸用公司统一的封面及图纸样式装订成册3.1.2施工图设计要求序号说明要求1 图纸封面元洲统一图纸封面2 图纸目录图纸目录必须标有正投影图的图号、图名、图幅、备注。
图号是按图纸编排顺序，从施工设计说明及要求规范开始编号。
3施工图设计说明及要求规范1.设计范围：工程项目名称、户型、地点等。
2.设计说明：包括设计定位、风格、概念、元素。
以便让业主明确装修的主方向。
3.图纸说明：4.设计要求及相应规范：根据设计内容寻找相应的国家规范要求进行说明并严格执行。
具体内容如下：防火（1）室内装饰设计必须遵守有关建筑防火规范，对防火设施及设备的装饰必须首先满足使用方便、开启顺利的要求。
（2）装饰材料应使用耐燃或不燃材质，木制品必须涂刷防火涂料。
（3）电气设计必须注意防火，天花及物件内的电气配件注明防火的外护材料。
室内环保设计（1）必须满足建设部颁发的《民用建筑室内环境污染控制规范》的要求。
工程施工图设计文件修改审查
工程施工图设计文件修改审查是指对施工图设计文件的修改进行审核和评审。
在施工图设计过程中，可能会有修改需求，这些修改可能涉及施工图的内容、布局、尺寸、材料等方面。
对这些修改进行审查和评审是非常重要的。
1. 修改内容的合理性：审查人员需要对修改内容进行评估，看是否符合设计要求和施工实际情况。
修改内容应考虑到工程安全、施工进度、质量要求等方面。
2. 修改后的一致性：修改后的施工图设计文件应与原设计文件保持一致。
这包括统一的图形标识、尺寸要求、图纸格式等。
3. 修改的影响范围：审查人员需要确定修改内容对其他施工图设计文件的影响范围，确保修改后的设计文件能够与其他设计文件协调一致。
4. 修改的合规性：施工图设计文件修改需符合相关法规、标准和规范的要求。
审查人员需要对修改内容进行合规性评估，确保修改后的设计文件符合相关法规的要求。
5. 相关意见和建议：审查人员还需提供相关意见和建议，对修改内容进行指导和改进。
这有助于确保修改后的施工图设计文件更加合理和完善。
工程施工图设计文件修改审查是施工图设计过程中的重要环节，其目的是确保施工图设计文件能够满足施工要求，具备良好的可施工性和可操作性。
通过细致的审查和评审，能够提高施工图设计文件的质量和效率，减少施工过程中的问题和风险。
装配式建筑施工中的施工图纸审核与修订要点随着社会的进步和科技的发展，装配式建筑逐渐成为一种受到广泛关注和应用的新型建筑模式。
在装配式建筑的施工过程中，施工图纸审核与修订是一个重要且必不可少的环节。
本文将从施工图纸审核的目的、注意事项以及修订要点等方面进行探讨和分析。
一、施工图纸审核的目的装配式建筑施工图纸审核是为了确保设计方案与实际施工相符，并能够保证安全、高效、质量可控地完成施工任务。
其主要目标包括以下几个方面：1. 确认设计方案合理性：对于装配式建筑来说，设计方案必须考虑到整体结构的稳定性、各模块之间的连接方式以及整体结构在运输和组装过程中所承受的力学性能等因素。
通过审核，可以验证设计方案是否满足要求，避免后期出现不必要的问题。
2. 确认材料与设备选择合理性：装配式建筑所使用的材料和设备对于整个施工质量和效率起着至关重要的作用。
通过审核，可以确保所选材料和设备符合相关标准与规范，以及能够满足实际使用需求。
3. 确认施工流程合理性：在装配式建筑的施工过程中，各个环节的顺序、时机以及操作方法都对项目进度和质量影响较大。
通过审核，可以验证施工图纸中的施工流程是否科学合理，并避免出现后期调整或更改的情况。
二、施工图纸审核的注意事项在进行装配式建筑的施工图纸审核过程中需要注意以下几个方面：1. 严格遵循国家法律与规范要求：装配式建筑是一个相对新型的建筑模式，在其设计与施工过程中需要遵循国家颁布的相关法律法规以及标准和规范。
审核过程中应该特别注重确保图纸内容符合相关法律和规定，包括建筑结构设计规范、安全防护要求等。
2. 全面审查图纸内容：针对每一份施工图纸，应全面审查其设计方案、结构布置、技术指标等内容。
检查图纸的准确性、完整性和一致性，确保图纸与实际施工需求相符合。
3. 重视信息交流与沟通：在审核过程中，与设计单位和施工单位之间的沟通非常重要。
及时反馈问题和建议，协调解决方案之间的冲突或矛盾，以实现图纸审核的顺利进行。

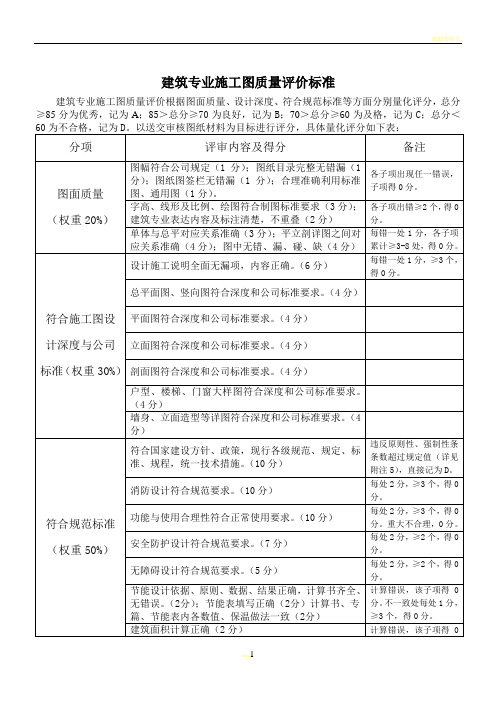

建筑专业施工图质量评价标准建筑专业施工图质量评价根据图面质量、设计深度、符合规范标准等方面分别量化评分，总分≥85分为优秀，记为A；85＞总分≥70为良好，记为B；70＞总分≥60为及格，记为C；总分＜1）原则上每个工程项目应单独进行评定，分多个子项的，按子项评定。
住宅小区的同类项目可综合起来进行评定。
如住宅小区内功能和性能相同的多栋住宅楼，又是同一工程编号的，可做为一个项目进行评定。
此类项目在评定表后面应附每个楼座的设总、设计人、校对人员名单和必要的说明。
2）一般的设计变更不进行评定，但属于重大变更或变更已超过原图纸量的50%及以上时，应对设计变更进行质量评定。
3）初步设计（或扩初设计）图纸做为最终设计文件时，应进行质量评定。
4）同一套图纸重复技术问题只计算一个或一处。
范围值，如：图面错漏≥3~8个，居住类建筑、简单工程取低限值3个，0.5~8万m2复杂工程取3~8个，大于8万m2者取高限值8个，依此类推。
5)、违反现行规范、标准、规程等强制性、原则性条文较为严重时，直接评定为不合格，记为D。
具体内容如下：①.居住建筑：a.多层住宅，违反原则性条文≥3条，或违反强制性条文≥2条，或违规及错误总条数≥8条，直接记为D。
b.层数≤18层的高层住宅，违反原则性条文≥4条，或违反强制性条文≥2条，或违规及错误总条数≥12条，直接记为D。
c.层数≥19层的高层住宅，违反原则性条文≥5条，或违反强制性条文≥3条，或违规及错误总条数≥15条，直接记为D。
d.地下车库（单体）建筑面积＜1.5万m2，违反原则性条文≥4条，或违反强制性条文≥2条，或违规及错误总条数≥10条，直接记为D。
e.地下车库（单体）建筑面积≥1.5万m2，违反原则性条文≥6条，或违反强制性条文≥4条，或违规及错误总条数≥15条，直接记为D。
②.简单公共建筑：a.单体建筑面积≤5000m2、建筑功能单一的一般公建，违反原则性条文≥4条，或违反强制性条文≥3条，或违规及错误总条数≥12条，直接记为D。
设计图纸的审查与施工方案的修订要点设计图纸的审查与施工方案的修订是建筑工程中至关重要的环节。
设计图纸是建筑师将设计理念转化为具体施工方案的重要文档，而施工方案的修订则是根据实际情况对设计图纸进行合理调整的过程。
本文将从审查设计图纸的要点和修订施工方案的要点两个方面进行论述。
一、审查设计图纸的要点1.合法性审查设计图纸在审查前必须确保合法性。
审查人员应仔细核对图纸是否符合当地相关法规和标准，确保设计的合法性。
包括建筑结构设计是否符合规范、消防安全是否考虑充分、建筑物的外观是否违反法规等。
2.功能性审查审查设计图纸还需要考虑建筑物的功能性。
这包括对功能空间、布局、通行安排等方面的审查。
设计图纸中需要准确地标注空间尺寸和布置，以及通道和出口的合理安排等。
审查应注重实用性和舒适度，确保设计满足功能需求。
3.安全性审查安全性是设计图纸审查的核心要点。
审查人员必须检查图纸中的安全措施是否充分，是否满足建筑物的使用要求。
例如，是否设置了必要的安全设备和消防设施，是否考虑到人员疏散等紧急情况。
审查人员还需要检查建筑物的结构设计是否稳定，并确保满足安全要求。
4.可行性审查审查设计图纸还要考虑到施工的可行性。
审查人员需要对设计的可行性进行分析和评估，包括材料的可获得性、施工技术上的可行性等。
设计图纸中的构造和细节应符合施工实际，以确保图纸能够顺利转化为实际建筑。
二、修订施工方案的要点1.需求变更的修订施工过程中，需求变更是不可避免的。
修订施工方案时，必须及时反馈变更需求，并对图纸进行相应修改。
修订过程中需要注意与设计方的沟通，确保修订后的方案满足各方的需求。
2.技术优化的修订经过实践经验的积累，施工方案可能出现技术优化的空间。
修订施工方案时，可以提出优化建议，并对图纸进行改进。
通过技术优化，可以提高施工效率、减少材料浪费等。
3.协调冲突的修订施工过程中，各个施工环节之间可能存在冲突。
修订施工方案时，需要仔细排查各环节之间的协调问题，并对图纸进行相应调整以解决冲突。
设计审核标准图纸审核流程1、设计在图纸和预算完成后转交设计主管审核2、设计主管在两日内完成设计审核，并向设计提交图纸修改意见3、设计在合同签订前必须将图纸修改意见修改完成，合同会签所附图纸需设计主管审核签字，并加盖设计出图专用章。
图纸要求：一、图纸内容1、封皮-----------------------------------------------1张2、材料表---------------------------------------------1张3、原始采寸图-----------------------------------------1张4、建筑变更图-----------------------------------------1张5、平面图---------------------------------------------1张6、地坪布置图-----------------------------------------1张7、天花图---------------------------------------------1张8、灯具及开关图---------------------------------------1张9、强弱电布置图---------------------------------------1张10、给排水布置图---------------------------------------1张11、卫生间立面图---------------------------------------4张/个12、其它制作类立面图及施工节点大样等---------视情况而定图纸总计---------------------不少于14张评分标准：此项总分20分，每少一项内容扣2分。
二、图纸表述内容要求1、材料表●说明材料品牌、型号、规格、颜色、方向、材质等2、采寸图●标明各墙体尺寸、门窗洞口高度、梁的标高及各房间层高●煤气主管、煤气表、地热等位置以及下水管道、地漏座便坑距●开关、插座、配电箱、可视等的位置3、建筑变更图●拆、建墙体尺寸，并注明新建墙体材料（拆除墙体用虚线表示）●预留门洞口尺寸（宽及高）●包管尺寸4、平面图●制作类以及我方供主材用实线表示，甲供成品及活动家具等用虚线表示。

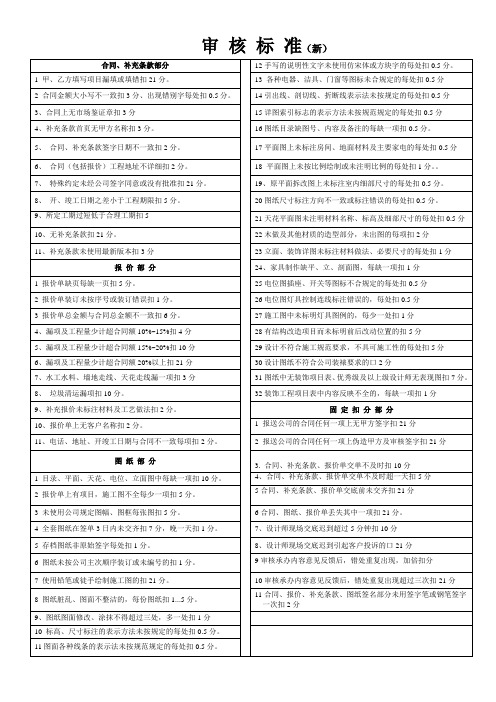

图纸报价审核流程及评分标准图纸/报价审核流程及评分标准目录一.报价部分………………………………………二.图纸部分………………………………………三.电位图部分……………………………………四.备注……………………………………………五.图纸/报价审核流程及规定……………………图纸/报价审核评分标准一.报价部分1.1报价单缺页，每缺一页扣5分，1.2在工程报价单后，如未附主材报价单扣5分；1.3工程报价单上每漏报一个项目每项扣5分；1.4工程报价单中项目的工程量与实际工程量差距较大（水电改造项目允许差距在正负30%以内），每项扣5分；1.5工程报价单中单个项目少报每项扣3分；1.6设计师签字处非设计师本人签字的每处扣2分；1.7工程报价单上的项目与图纸不符每项扣2分；1.8如有成品报价，工程报价单后无附成品报价单明细复印件扣2分；1.9地址、开竣工日期、联系电话与合同不一致每项扣1分；1.10工程报价单装订未按序号或装订错误扣1分；二.图纸部分2.1；存档图纸、报价非客户本人签字扣5分；2.2封面、目录、平面、天花、电位图、立面图每缺一项扣5分；2.3木作及其他材质的造型部分，未出图的每项扣3分；2.4家具制作缺平、立、剖面图，且必要尺寸不全，未注饰材名称每缺一项扣2分；2.5同一家具制作在平面图与立面图中尺寸不符扣2分；2.6有拆改项目未标明前后改动位置的扣2分；2.7平面图上无标注标高每处扣2分；2.8平面图上未标注房间名称，地面材料的每处扣2分；2.9天花平面图未注明材料名称，标高及细部尺寸的每处扣2分；2.10平面图上无标注窗高，窗厚，梁厚每处扣2分；2.11平面图上墙面所用特殊材料（乳胶漆以外的材料）无标注扣2分；2.12图纸脏乱，图面不整洁的，每份图纸扣2分；2.13未标注拆改或新建墙体尺寸每处扣2分；2.14在平面图、立面图中，应由甲方购买的物品却未标注“甲供”则每项扣1-2；2.15图纸封面上公司名称，分部/工作室联系电话有误每处扣1分；2.16图纸无图名或图名有误每处扣1分；2.17标注未按规定的每页扣1分；2.18图中无图例，每页扣1分；2.19图纸未按比例绘制或未注明比例的每页扣1分；2.20图纸上标注文字有错误字的每处扣0.5分2.21手写的说明性文字未使用仿宋体或方块字的每份扣0.5分2.22图纸目录缺图号，内容及备注的每页扣0.5-2分2.23使用铅笔或徒手绘制施工图的每处扣1分；2.24图纸未按公司装帧或主次顺序错误扣1分；—封面，目录，平面图，拆改图，天花图，地面图，电位图，立面图。
