变频器转差频率的控制原理

变频器的工作原理和控制方式近年来，随着电力电子技术、微电子技术及大规模集成电路的发展，生产工艺的改进及功率半导体器件价格的降低，变频调速越来越被工业上所采用。

如何选择性能好的变频其应用到工业控制中，是我们专业技术人员共同追求的目标。

下面结合作者的实际经验谈谈变频器的工作原理和控制方式：1 变频器的工作原理我们知道，交流电动机的同步转速表达式位：n＝60 f(1－s)/p (1)式中n———异步电动机的转速；f———异步电动机的频率；s———电动机转差率；p———电动机极对数。

由式(1)可知，转速n与频率f成正比，只要改变频率f即可改变电动机的转速，当频率f在0～50Hz的范围内变化时，电动机转速调节范围非常宽。

变频器就是通过改变电动机电源频率实现速度调节的，是一种理想的高效率、高性能的调速手段。

2变频器控制方式低压通用变频输出电压为380～650V，输出功率为0.75～400kW，工作频率为0～400Hz，它的主电路都采用交—直—交电路。

其控制方式经历了以下四代。

2.1U/f=C的正弦脉宽调制（SPWM）控制方式其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。

但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。

另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。

因此人们又研究出矢量控制变频调速。

2.2电压空间矢量（SVPWM）控制方式它是以三相波形整体生成效果为前提，以逼近电机气隙的理想圆形旋转磁场轨迹为目的，一次生成三相调制波形，以内切多边形逼近圆的方式进行控制的。

经实践使用后又有所改进，即引入频率补偿，能消除速度控制的误差；通过反馈估算磁链幅值，消除低速时定子电阻的影响；将输出电压、电流闭环，以提高动态的精度和稳定度。

转差频率控制原理：当稳态气隙磁通恒定时．异步电机的机械特性参数表达式为：()()()220222102222221211)(3⎪⎪⎭⎫ ⎝⎛∆+∆Φ=+=σσωωωx n n r r n n C sx r r s E P T n (2-1)当实际转差额定空载转速相比很小时（0n n <<∆） ，220r x n n <<∆σ ,可以从式中约去，这样式(2-1)可以简化为：()()2022222102n r C r r n n C T smn m n 'Φ=∆Φ≈ωω 其中1602ωπωn np s ∆=∆=(2-2) 从式(2-2)中可得，当转差频率s ω较小且磁通m Φ恒定时，电机的电磁转矩T 与s ω成正比。

这时只要控制转差频率s ω就能控制转矩T ，从而实现对转速的控制。

若要使转差频率s ω较小，只要有提供异步电动机的实际转速反馈即可实现。

若要保持m Φ为恒值，即保持励磁电流m I 恒定，而励磁电流m I 与定子电流1I 有如下关系，()()[]()222221221σσωωωL r L L r f s m ms '+''++'I ==I （2-3） 因此若，1I 按照上述规律变化，则m I 恒定，即m Φ恒定。

转差频率控制策略是：利用测速环节得到转速ωU 与转速给定*ωU 、比较，限制输出频率，使转差率S U ω (即S ω)不太大；控制定子电流1I ，使得励磁电流m I 保持恒定；这时控制s ω实现调速。

系统原理图如图2-l 所示。

图2-l 转差频率控制变频调速系统原理图从图2-1可知．系统由速度调节器、电流调节器、函数发生器、加法器，整流与逆变电路，PWM 控制电路，异步电动机及测量电路等组成，其中异步电动机由SPWM 控制逆变器供电。

转速调节器ASR 的输出是转差频率给定值ωU ,表转矩给定。

函数发生器输入转差频率产生*1i U 。

异步电动机是电力、化工等生产企业最主要的动力设备。

作为高能耗设备，其输出功率不能随负荷按比例变化，大部分只能通过挡板或阀门的开度来调节，而电动机消耗的能量变化不大，从而造成很大的能量损耗。

近年来，随着变频器生产技术的成熟以及变频器应用范围的日益广泛，使用变频器对电动机电源进行技术改造成为各企业节能降耗、提高效率的重要手段。

1 变频调速原理n＝60 f(1－s)/p (1)式中n———异步电动机的转速；f———异步电动机的频率；s———电动机转差率；p———电动机极对数。

由式(1)可知，转速n与频率f成正比，只要改变频率f即可改变电动机的转速，当频率f在0～50Hz的范围内变化时，电动机转速调节范围非常宽。

变频调速就是通过改变电动机电源频率实现速度调节的。

变频器主要采用交—直—交方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。

变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。

整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器，且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。

2 谐波抑制变频器使用的突出问题就是谐波干扰，当变频器工作时，输出电流的谐波电流会对电源造成干扰。

虽然各变频器厂家对变频器谐波的治理均采取了措施且基本达到国家标准要求，但谐波仍然是变频器选型和使用中最需要关注的问题。

变频器的输出电压中含有除基波以外的其他谐波。

较低次谐波通常对电机负载影响较大，引起转矩脉动，而较高的谐波又使变频器输出电缆的漏电流增加，使电机出力不足，故变频器输出的高低次谐波都必须抑制。

由于变频器的整流部分采用二极管不可控桥式整流电路，中间滤波部分采用大电容作为滤波器，所以整流器的输入电流实际上是电容器的充电电流，呈较陡的脉冲波，其谐波分量较大。

为了消除谐波，主要采用以下对策：a.增加变频器供电电源内阻抗通常情况下，电源设备的内阻抗可以起到缓冲变频器直流滤波电容的无功功率的作用。

《变频技术应用》第7章 习题7解答1. 什么是U ／f 控制？变频器在变频时为什么还要变压？答：U ／f 控制是使变频器的输出在改变频率的同时也改变电压，通常是使U ／f 为常数，变频器在变频时还要变压是为了使电动机磁通保持一定，在较宽的调速范围内，电动机的转矩、效率、功率因数不下降。

2.说明恒U ／f 控制的原理。

答：E 1为每相定子绕组的反电动势，它是定子绕组切割旋转磁场而产生的，其有效值计算如下：M N N k f E Φ=111144.4由于4.44k N1N 1均为常数，所以定子绕组的反电势E 1可用下式表示：M f E Φ∝11在额定频率时即f 1=f N 时，可以忽略△U ，可得到：U 1 ≈ E 1因此进而得到： U 1 ≈ E 1∝f 1ΦM此时若U 1没有变化，则E 1也可认为基本不变。

如果这时从额定频率f N 向下调节频率，必将使ΦM 增加，即f 1↓→ΦM ↑。

由于额定工作时电动机的磁通已接近饱和，ΦM 增加将会使电动机的铁心出现深度饱和，这将使励磁电流急剧升高，导致定子电流和定子铁心损耗急剧增加，使电动机工作不正常。

可见，在变频调速时单纯调节频率是行不通的。

为了达到下调频率时，磁通ΦM 不变，可以让=11f E 常数 有U 1 ≈ E 1，即可写为：=11f U 常数 因此，在额定频率以下，即f 1＜f N 调频时，同时下调加在定子绕组上的电压，即恒U ／f 控制。

3.什么是转矩补偿？答：转矩提升是指通过提高U ／f 比来补偿f x 下调时引起的T Kx 下降。

即通过提高U x (k u ＞k f )使得转矩T Kx 提升4.转矩补偿过分会出现什么情况？答：如果变频时的U ／f 比选择不当，使得电压补偿过多，即U x 提升过多，E x 在U x 中占的比例会相对减小(E x ／U x 减小)，其结果是使磁通ΦM 增大，从而达到新的平衡。

即： ↑→↑→Φ↑→↑→↓→↑↑→xx x M x x x U E E I I U E U 01 由于ΦM 的增大会引起电动机铁心饱和，而铁心饱和会导致励磁电流的波形畸变，产生很大的峰值电流。

变频调速电机的设计摘要在这个经济快速发展的社会，随着电力电子技术、计算机技术和自动控制技术的发展，交流调速代替DC调速已经成为现代电气传动的主要发展方向，这使得交流变频调速系统广泛应用于工业电机传动领域。

许多国外企业会在生产中应用变频技术。

此外，由于PLC功能强大、使用方便、可靠性高，常被用作数据采集和设备控制。

工作中发现身边很多设备都应用了变频技术，在接触中感受到了变频技术的重要性。

通过调节电机的速度来达到节能增产的效果，在未来必然更加重要。

变频器和可编程控制器以其优越的调速、启停性能、高效率、高功率因数和显著的节电效果，广泛应用于大中型交流电动机，被公认为最有前途的调速控制。

关键词:电气传动，变频技术，调速目录第一章导言..........................................................一1.1交流变频调速发展历史综述........................................一1.2逆变器的结构和功能........................................一1.3....................................二、逆变器的关键技术。

第二章变频器调速...................................................四2.1变频调速原理.................................................四2.2逆变器的控制模式 (5)2.3变频器调速模式 (6)第三章变频调试技术 (8)3.1变频器的结构和功能预设有.........................................8.3.2操作...................................................变频器9的第四章变频调速电机的设计 (11)4.1硬件设计 (11)4.2软件设计 (14)摘要 (20)致谢 (21)参考 (22)第一章导言1.1交流变频调速发展历史概述自1965年变频器问世以来，已经经历了40多年的发展。

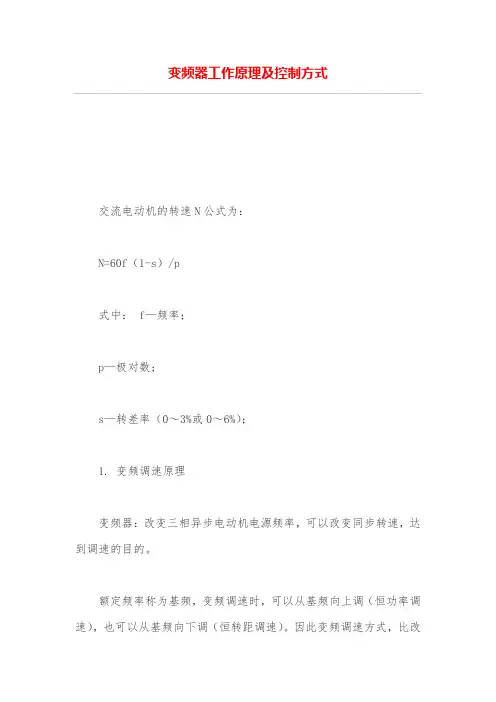

变频器工作原理及控制方式交流电动机的转速N公式为：N=60f（1-s）/p式中： f—频率；p—极对数；s—转差率（0～3%或0～6%）；1. 变频调速原理变频器：改变三相异步电动机电源频率，可以改变同步转速，达到调速的目的。
